YAMAHA MT-03 2012 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
Federvorspannung:
Minimum (weich):
Abstand A = 174,5 mm (6,87 in)
Normal:
Abstand A = 170 mm (6,69 in)
Maximum (hart):
Abstand A = 165,5 mm (6,49 in)Federvorspannung Abstand A
WEICH
174,5 mm
(6,87 in)
Für leichte Fahrer und bei vorwiegender Benutzung ohne Beifahrer
NORMAL
170 mm
(6,69 in)
HART
165,5 mm
(6,49 in)
Bei Benutzung mit schwerem Fahrer und Beifahrer und Zubehör
(Behälter, Taschen usw.)

GAU15301
Seitenständer
1. Seitenständer
Der Seitenständer befindet sich auf der
linken Seite des Rahmens. Den Seiten-
ständer mit dem Fuß hoch- oder herun-
terklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
HINWEIS:
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems, der
die Zündung in bestimmten Situatio-
nen unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und Anlas-
ssperrschalter-Systems, siehe weiter
unten im Text.)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9
10
3. Die Kontermutter mit dem vorge-
schriebenen Drehmoment anzie-
hen.
GCA11240
ACHTUNG:
Die Kontermutter stets mit dem
vorgeschriebenen Anzugsmoment
gegen die Einstellmutter festzie-
hen.
GWA10220
WARNUNG0
Der Stoßdämpfer enthält Stickstoff
unter hohem Druck. Vor Arbeiten
am Stoßdämpfer die folgenden Er-
läuterungen sorgfältig durchlesen
und die gegebenen Vorsichtsmaß-
nahmen befolgen. Der Hersteller
übernimmt keinerlei Haftung für
Unfälle, Verletzungen oder Schä-
den, die auf eine unsachgemäße
Behandlung zurückzuführen sind.
●Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
●Den Stoßdämpfer vor Hitze und
offenen Flammen schützen.
Der hitzebedingte Druckan-
stieg kann eine Explosion des
Stoßdämpfers bewirken.
●Den Gaszylinder vor Verformung
und Beschädigung schützen.
Ein deformierter Gaszylinder
vermindert die Dämpfwirkung.
●Arbeiten am Stoßdämpfer soll-
ten ausschließlich von einer
Yamaha-Fachwerkstatt ausge-
führt werden.
Anzugsdrehmoment:
Kontermutter:
45 Nm (4,5 m·kgf, 32,5 ft·lbf)

1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GWA10240
WARNUNG0
Niemals mit ausgeklapptem oder
nicht richtig hochgeklapptem Sei-
tenständer (oder einem der nicht
oben bleibt) fahren. Ein nicht völlig
hochgeklappter Seitenständer
kann den Fahrer durch Boden-
berührung ablenken und so zum
Verlust der Kontrolle über das
Fahrzeug führen. Yamaha hat den
Seitenständer mit einem Zündun-
terbrechungsschalter versehen,
der ein Starten und Anfahren mit
ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das Sy-
stem regelmäßig wie nachfolgend
erläutert. Falls Störungen an die-
sem System festgestellt werden,
das Fahrzeug umgehend von einer
Yamaha-Fachwerkstatt instand
setzen lassen.
3-19
GAU15311
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlas-
ssperrschalter-System umfasst den
Seitenständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende
Zwecke:
●Es verhindert ein Anlassen des
Motors bei eingelegtem Gang
und hochgeklapptem Seitenstän-
der, solange der Kupplungshebel
nicht gezogen wird.
●Es verhindert ein Anlassen des
Motors bei eingelegtem Gang
und gezogenem Kupplungshebel,
solange der Seitenständer nicht
hochgeklappt wird.
●Es schaltet die Zündung aus, falls
ein Gang eingelegt ist und der
Seitenständer bei laufendem Mo-
tor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise ge-
prüft werden.
GWA10250
WARNUNG0
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9
10
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter
eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
HINWEIS:
Diese Prüfung ist am verläßlichsten, wenn sie bei war-
mem Motor durchgeführt wird.
Der Neutralschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder gefahren wird
von einer Yamaha-Fachwerkstatt geprüft werden.
Der Seitenständerschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder gefahren wird
von einer Yamaha-Fachwerkstatt geprüft werden.
Der Kupplungsschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder gefahren wird
von einer Yamaha-Fachwerkstatt geprüft werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
JA NEIN
NEIN JA
NEIN JA

1
2
3
4
5
6
7
8
9
10

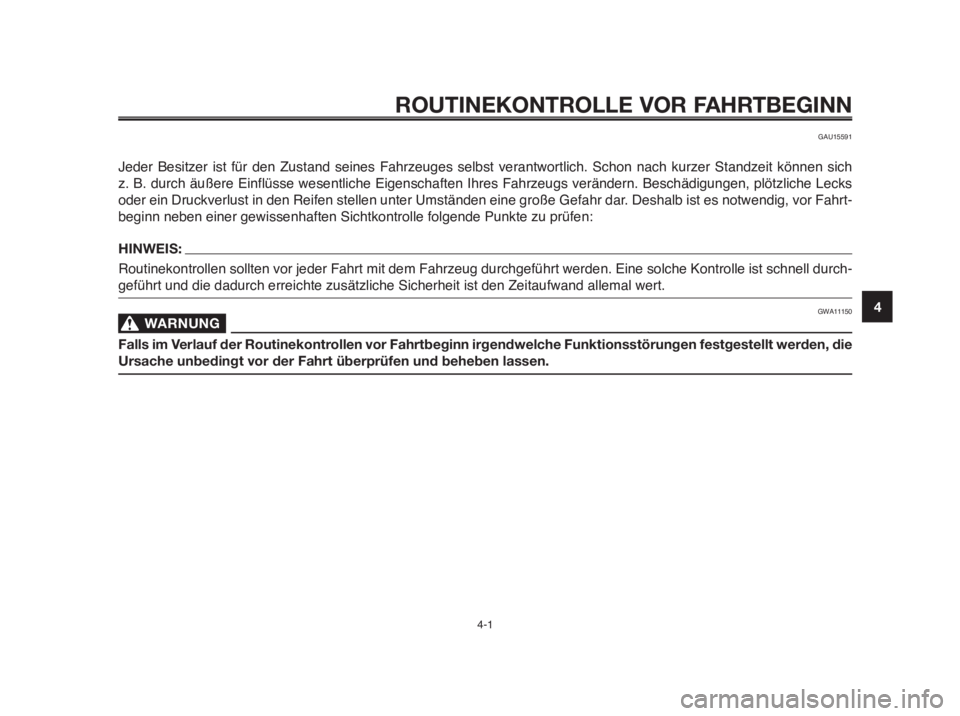

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
GAU15591
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich
z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks
oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durch-
geführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
GWA11150
WARNUNG0
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die
Ursache unbedingt vor der Fahrt überprüfen und beheben lassen.

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
1
2
3
4
5
6
7
8
9
10

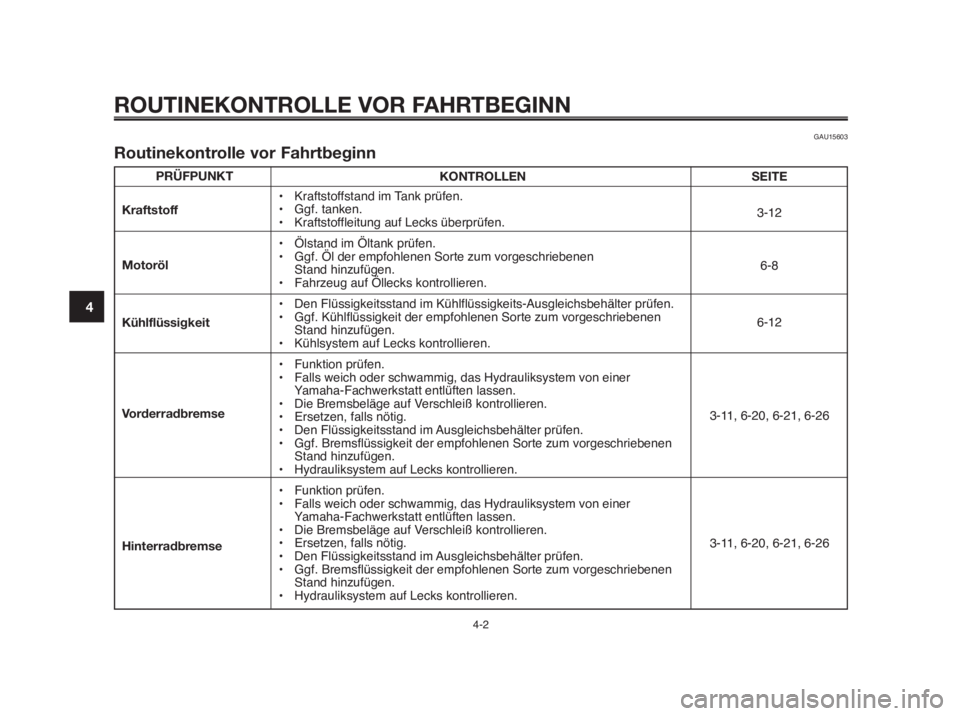

PRÜFPUNKT
Kraftstoff
Motoröl
Kühlflüssigkeit
Vorderradbremse
Hinterradbremse
GAU15603
Routinekontrolle vor Fahrtbeginn
KONTROLLEN
• Kraftstoffstand im Tank prüfen.
• Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.SEITE
3-12
6-8
6-12
3-11, 6-20, 6-21, 6-26
3-11, 6-20, 6-21, 6-26

1
2
3
4
5
6
7
8
9
10

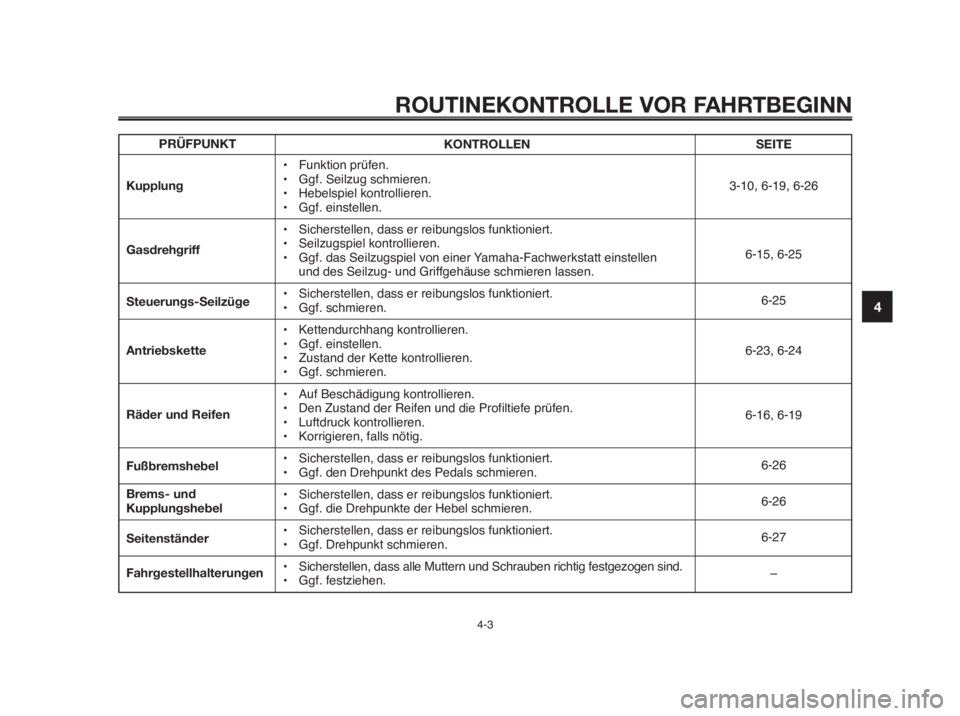

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
PRÜFPUNKT
Kupplung
Gasdrehgriff
Steuerungs-Seilzüge
Antriebskette
Räder und Reifen
Fußbremshebel
Brems- und
Kupplungshebel
Seitenständer
Fahrgestellhalterungen KONTROLLEN
• Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen.
• Sicherstellen, dass er reibungslos funktioniert.
• Seilzugspiel kontrollieren.
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
• Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren.
• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.
• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.SEITE
3-10, 6-19, 6-26
6-15, 6-25
6-25
6-23, 6-24
6-16, 6-19
6-26
6-26
6-27
–

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-4
1
2
3
4
5
6
7
8
9
10

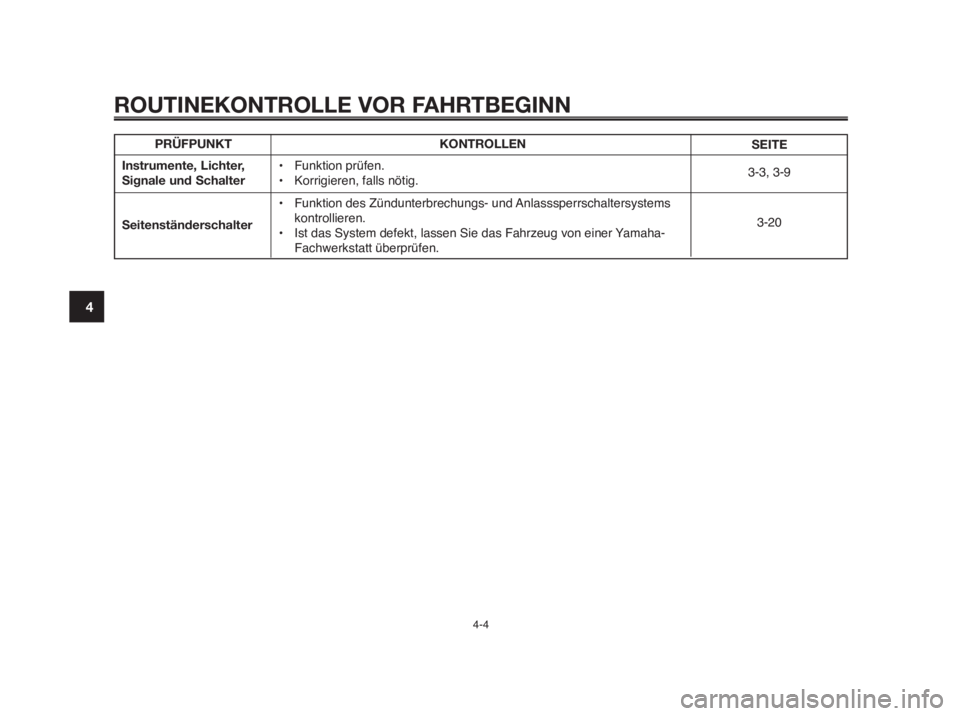

PRÜFPUNKT
Instrumente, Lichter,
Signale und Schalter
SeitenständerschalterKONTROLLEN
• Funktion prüfen.
• Korrigieren, falls nötig.
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
kontrollieren.
• Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen.SEITE
3-3, 3-9
3-20

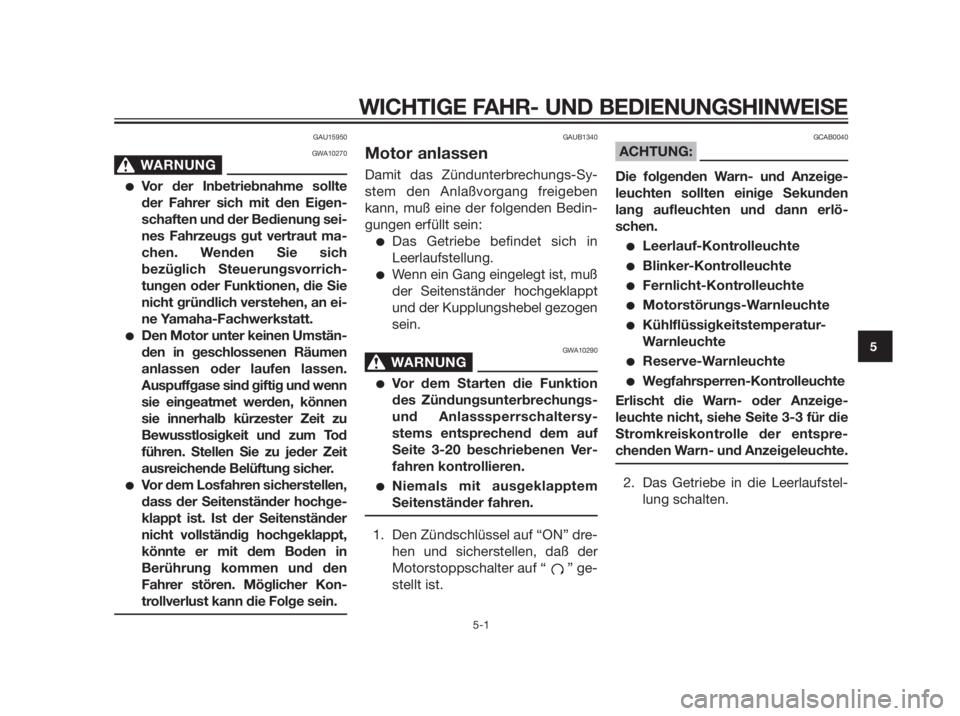

GAU15950
GWA10270
WARNUNG0
Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigen-
schaften und der Bedienung sei-
nes Fahrzeugs gut vertraut ma-
chen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die Sie
nicht gründlich verstehen, an ei-
ne Yamaha-Fachwerkstatt.
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen.
Auspuffgase sind giftig und wenn
sie eingeatmet werden, können
sie innerhalb kürzester Zeit zu
Bewusstlosigkeit und zum Tod
führen. Stellen Sie zu jeder Zeit
ausreichende Belüftung sicher.
Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in
Berührung kommen und den
Fahrer stören. Möglicher Kon-
trollverlust kann die Folge sein.
GAUB1340
Motor anlassen
Damit das Zündunterbrechungs-Sy-
stem den Anlaßvorgang freigeben
kann, muß eine der folgenden Bedin-
gungen erfüllt sein:
Das Getriebe befindet sich in
Leerlaufstellung.
Wenn ein Gang eingelegt ist, muß
der Seitenständer hochgeklappt
und der Kupplungshebel gezogen
sein.
GWA10290
WARNUNG0
Vor dem Starten die Funktion
des Zündungsunterbrechungs-
und Anlasssperrschaltersy-
stems entsprechend dem auf
Seite 3-20 beschriebenen Ver-
fahren kontrollieren.
Niemals mit ausgeklapptem
Seitenständer fahren.
1. Den Zündschlüssel auf “ON” dre-
hen und sicherstellen, daß der
Motorstoppschalter auf “ ” ge-
stellt ist.
GCAB0040
ACHTUNG:
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden
lang aufleuchten und dann erlö-
schen.
Leerlauf-Kontrolleuchte
Blinker-Kontrolleuchte
Fernlicht-Kontrolleuchte
Motorstörungs-Warnleuchte
Kühlflüssigkeitstemperatur-
Warnleuchte
Reserve-Warnleuchte
Wegfahrsperren-Kontrolleuchte
Erlischt die Warn- oder Anzeige-
leuchte nicht, siehe Seite 3-3 für die
Stromkreiskontrolle der entspre-
chenden Warn- und Anzeigeleuchte.
2. Das Getriebe in die Leerlaufstel-
lung schalten.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5

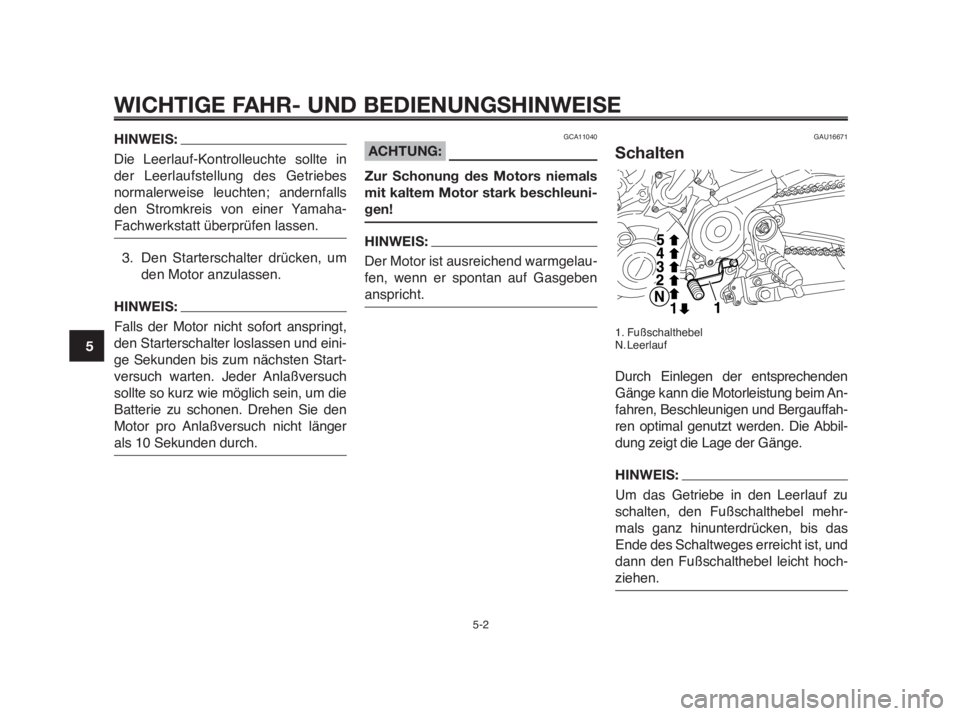

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
HINWEIS:
Die Leerlauf-Kontrolleuchte sollte in
der Leerlaufstellung des Getriebes
normalerweise leuchten; andernfalls
den Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen.
3. Den Starterschalter drücken, um
den Motor anzulassen.
HINWEIS:
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlaßversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlaßversuch nicht länger
als 10 Sekunden durch.
GCA11040
ACHTUNG:
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
HINWEIS:
Der Motor ist ausreichend warmgelau-
fen, wenn er spontan auf Gasgeben
anspricht.
GAU16671
Schalten
1. Fußschalthebel
N. Leerlauf
Durch Einlegen der entsprechenden
Gänge kann die Motorleistung beim An-
fahren, Beschleunigen und Bergauffah-
ren optimal genutzt werden. Die Abbil-
dung zeigt die Lage der Gänge.
HINWEIS:
Um das Getriebe in den Leerlauf zu
schalten, den Fußschalthebel mehr-
mals ganz hinunterdrücken, bis das
Ende des Schaltweges erreicht ist, und
dann den Fußschalthebel leicht hoch-
ziehen.
5-2
1
2
3
4
5
6
7
8
9
10
