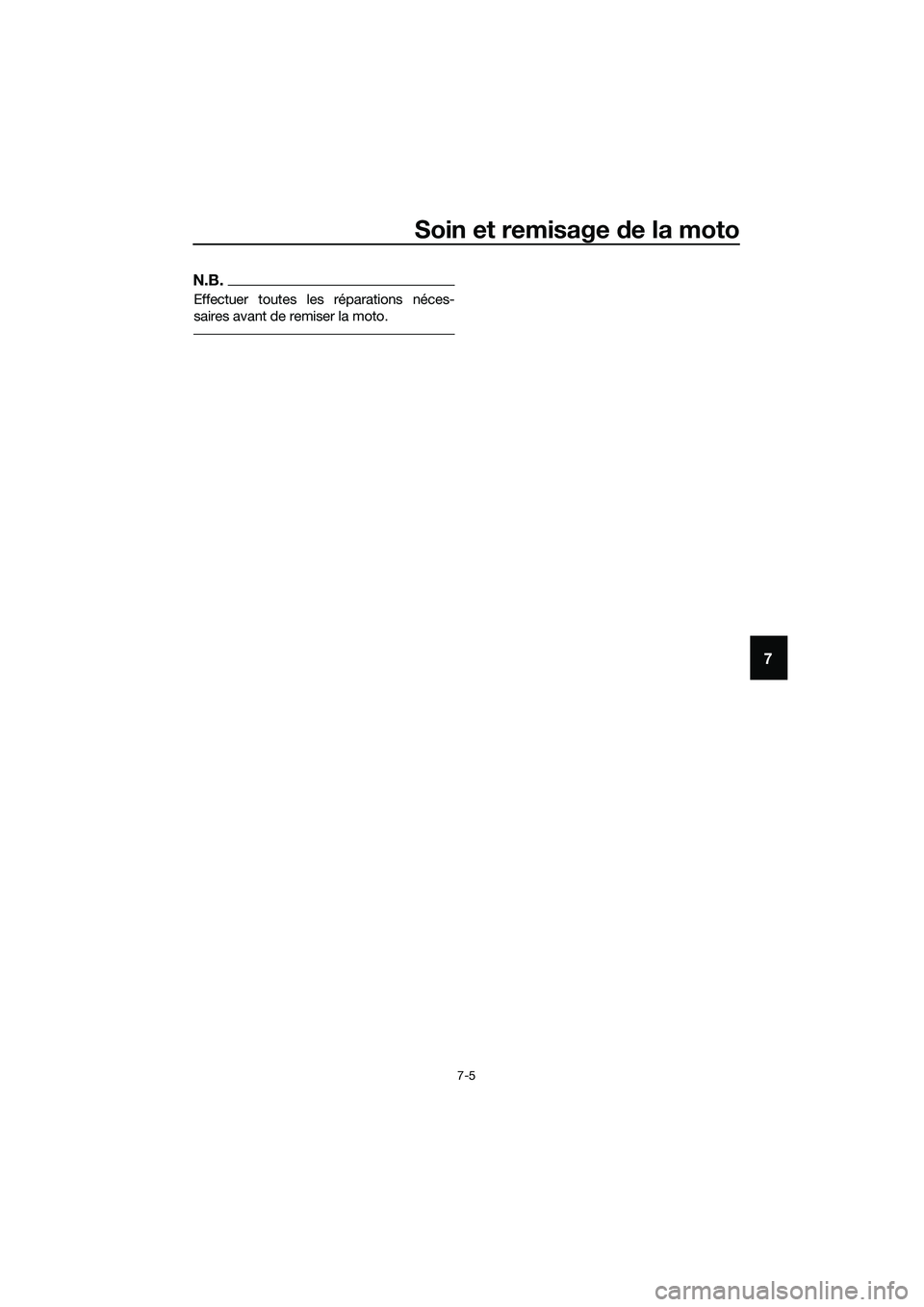

Soin et remisage de la moto
7-5
7
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser la moto.
UB9AF0F0.book Page 5 Wednesday, July 5, 2017 11:41 AM

Caractéristiques
8-1
8

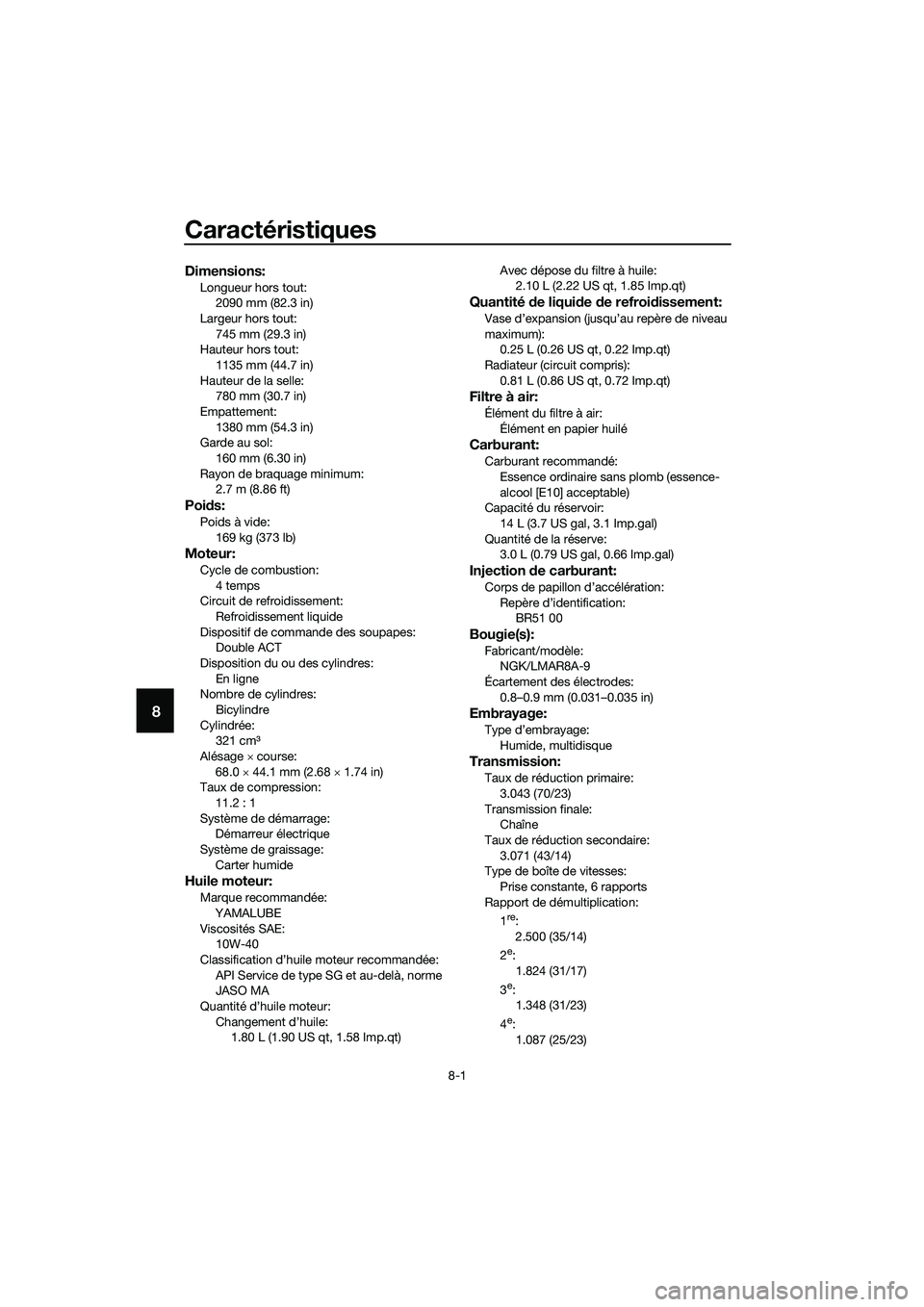

Dimensions:
Longueur hors tout:2090 mm (82.3 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout: 1135 mm (44.7 in)
Hauteur de la selle: 780 mm (30.7 in)
Empattement:
1380 mm (54.3 in)
Garde au sol: 160 mm (6.30 in)
Rayon de braquage minimum: 2.7 m (8.86 ft)
Poi ds:
Poids à vide:
169 kg (373 lb)
Moteur:
Cycle de combustion:4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres:
Bicylindre
Cylindrée: 321 cm³
Alésage × course:
68.0 × 44.1 mm (2.68 × 1.74 in)
Taux de compression:
11.2 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:
Marque recommandée:YAMALUBE
Viscosités SAE: 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile:1.80 L (1.90 US qt, 1.58 Imp.qt) Avec dépose du filtre à huile:
2.10 L (2.22 US qt, 1.85 Imp.qt)
Quantité de liquid e de refroi dissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
0.81 L (0.86 US qt, 0.72 Imp.qt)
Filtre à air:
Élément du filtre à air:Élément en papier huilé
Carburant:
Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification: BR51 00
Bougie(s):
Fabricant/modèle:NGK/LMAR8A-9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:Humide, multidisque
Transmission:
Taux de réduction primaire:
3.043 (70/23)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.071 (43/14)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.500 (35/14)
2
e: 1.824 (31/17)
3
e: 1.348 (31/23)
4
e: 1.087 (25/23)
UB9AF0F0.book Page 1 Wednesday, July 5, 2017 11:41 AM

Caractéristiques
8-2
8
5e:0.920 (23/25)
6
e: 0.800 (24/30)

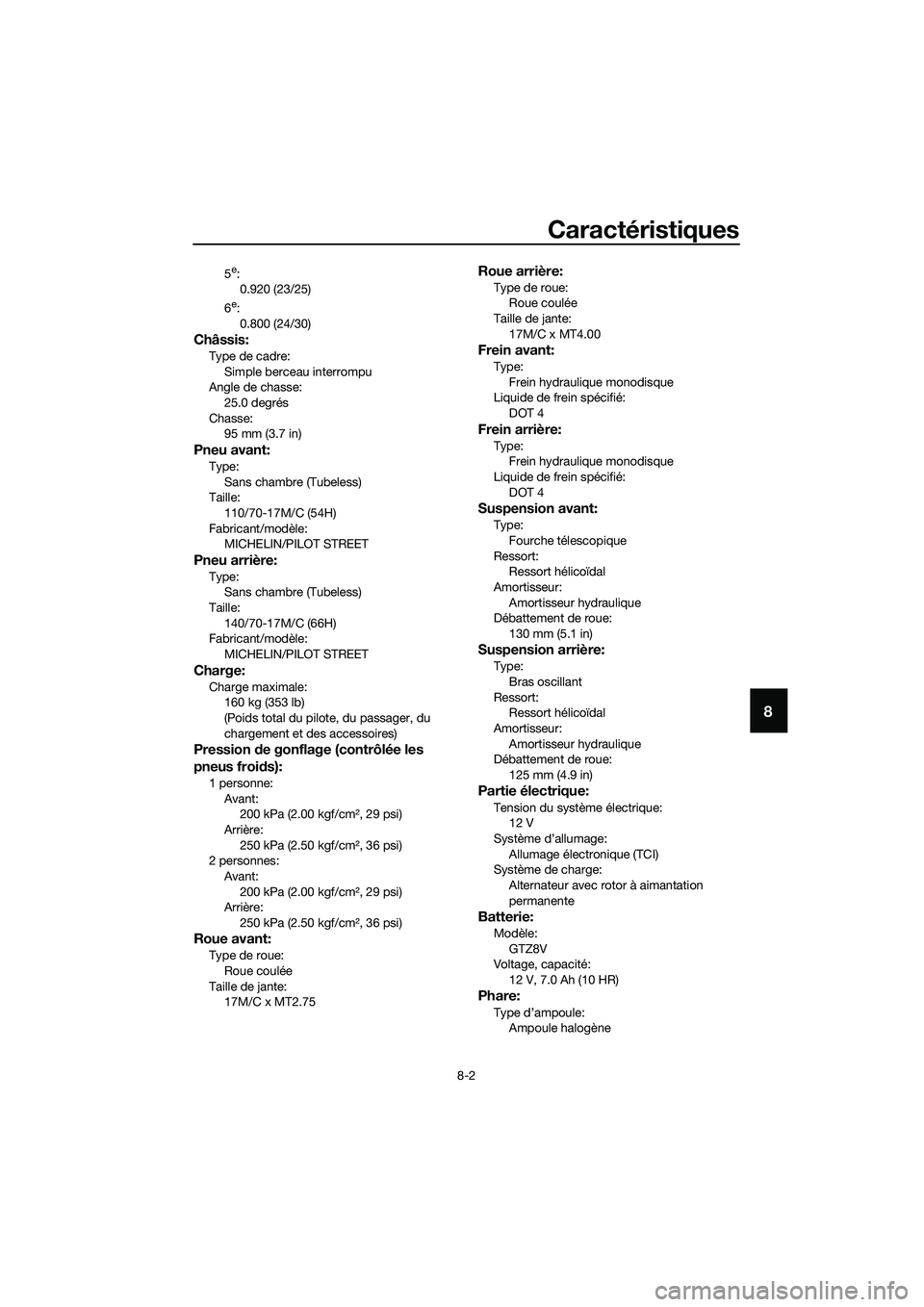

Châssis:
Type de cadre: Simple berceau interrompu
Angle de chasse:
25.0 degrés
Chasse: 95 mm (3.7 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille: 110/70-17M/C (54H)
Fabricant/modèle: MICHELIN/PILOT STREET
Pneu arrière:
Type:Sans chambre (Tubeless)
Taille: 140/70-17M/C (66H)
Fabricant/modèle:
MICHELIN/PILOT STREET
Charge:
Charge maximale:160 kg (353 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression d e gonflage (contrôlée les
pneus froi ds):
1 personne:
Avant: 200 kPa (2.00 kgf/cm², 29 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
2 personnes: Avant:
200 kPa (2.00 kgf/cm², 29 psi)
Arrière: 250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante: 17M/C x MT2.75
Roue arrière:
Type de roue: Roue coulée
Taille de jante:
17M/C x MT4.00
Frein avant:
Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 130 mm (5.1 in)
Suspension arrière:
Type:
Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
125 mm (4.9 in)
Partie électrique:
Tension du système électrique:12 V
Système d’allumage:
Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:GTZ8V
Voltage, capacité:
12 V, 7.0 Ah (10 HR)
Phare:
Type d’ampoule:Ampoule halogène
UB9AF0F0.book Page 2 Wednesday, July 5, 2017 11:41 AM

Caractéristiques

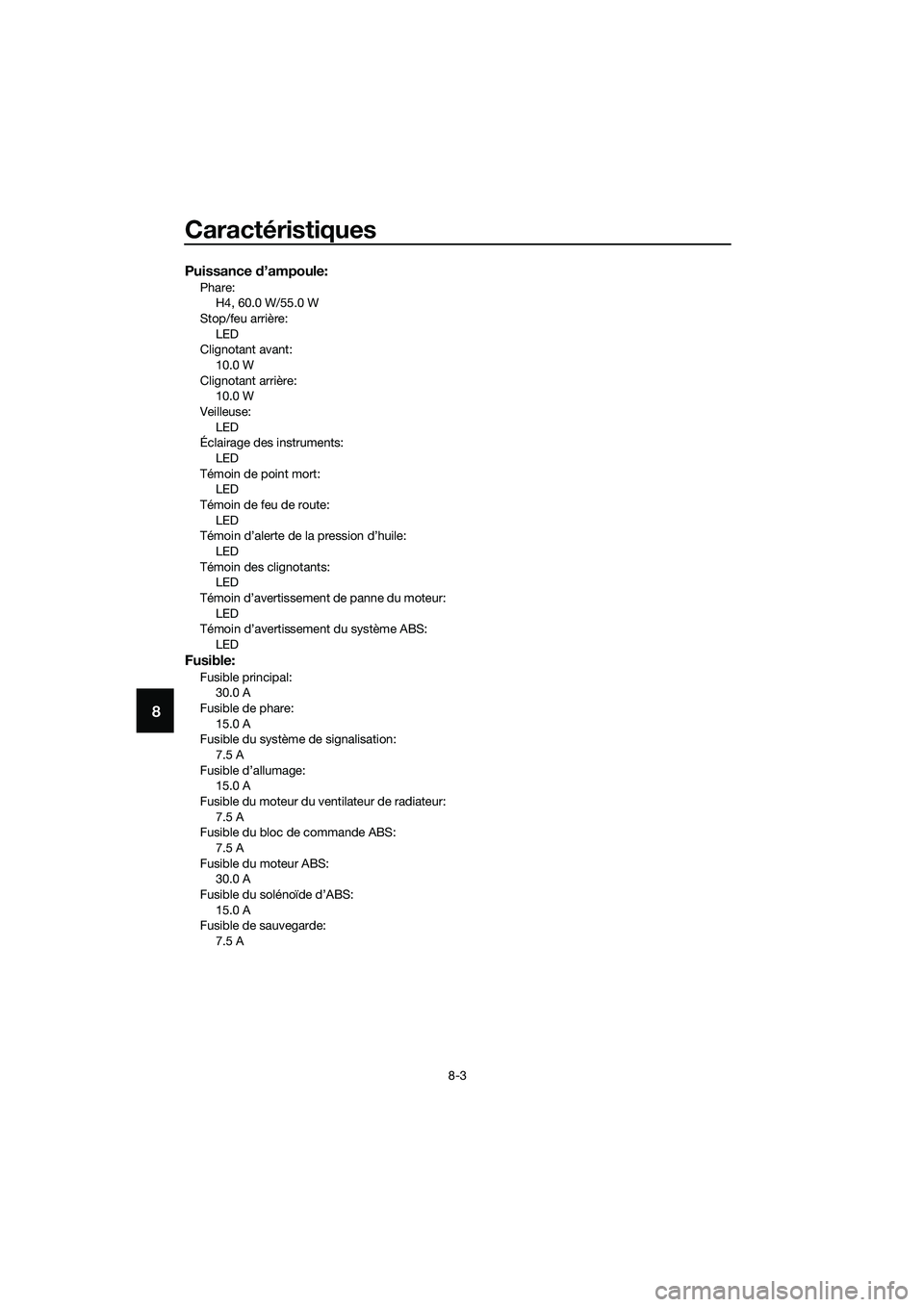

8-3
8
Puissance d’ampoule:
Phare:
H4, 60.0 W/55.0 W
Stop/feu arrière:
LED
Clignotant avant: 10.0 W
Clignotant arrière: 10.0 W
Veilleuse:
LED
Éclairage des instruments: LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin d’alerte de la pression d’huile:
LED
Témoin des clignotants: LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS:
LED
Fusible:
Fusible principal:30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de radiateur:
7.5 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde: 7.5 A
UB9AF0F0.book Page 3 Wednesday, July 5, 2017 11:41 AM

Renseignements complémentaires
9-1
9
FAU53562

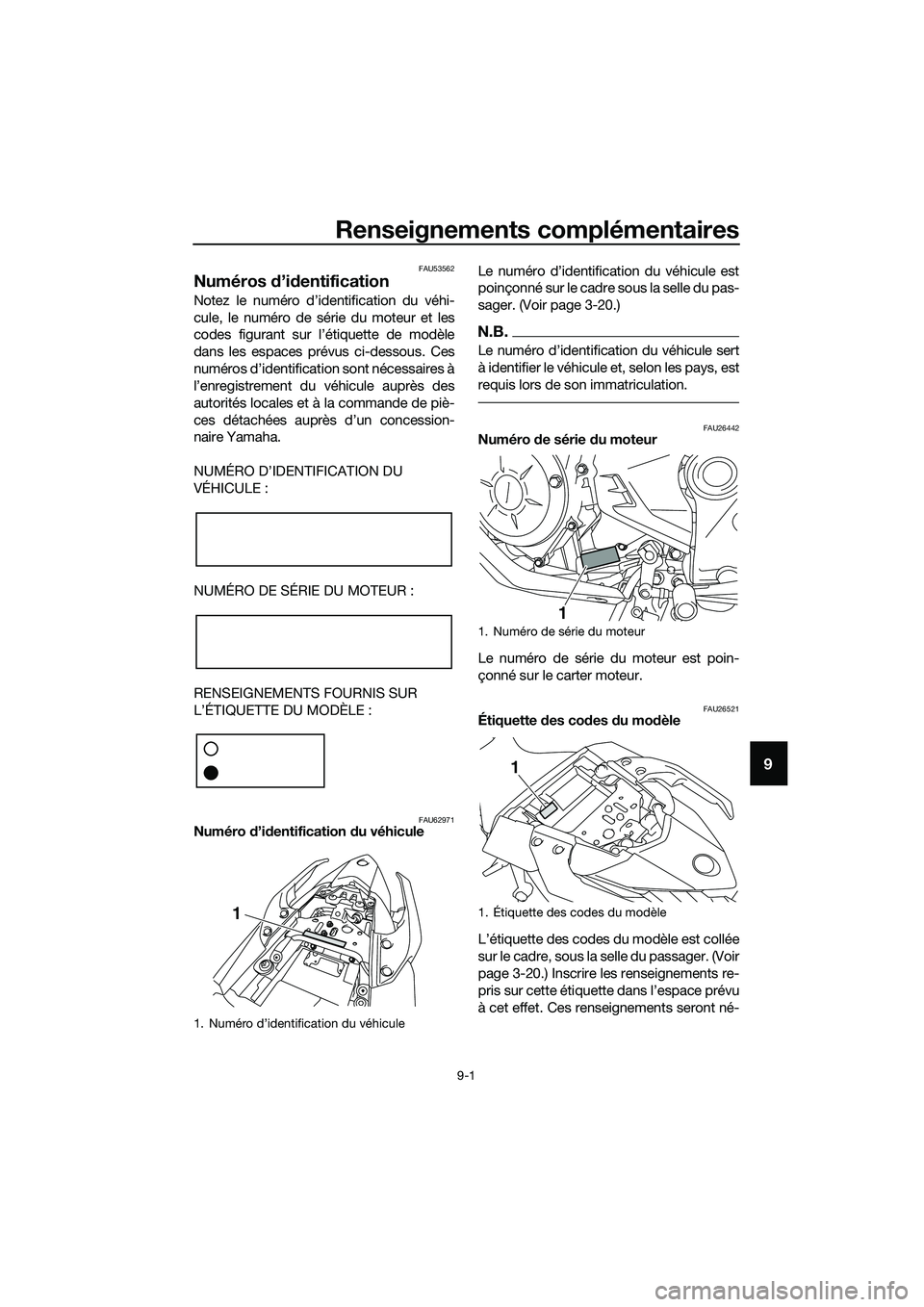

Numéros d’id entification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTI FICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU62971Numéro d’id entification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre sous la selle du pas-
sager. (Voir page 3-20.)
N.B.
Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442Numéro
de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521Étiquette des cod es du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-20.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UB9AF0F0.book Page 1 Wednesday, July 5, 2017 11:41 AM

Renseignements complémentaires
9-2
9
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.FAU69910

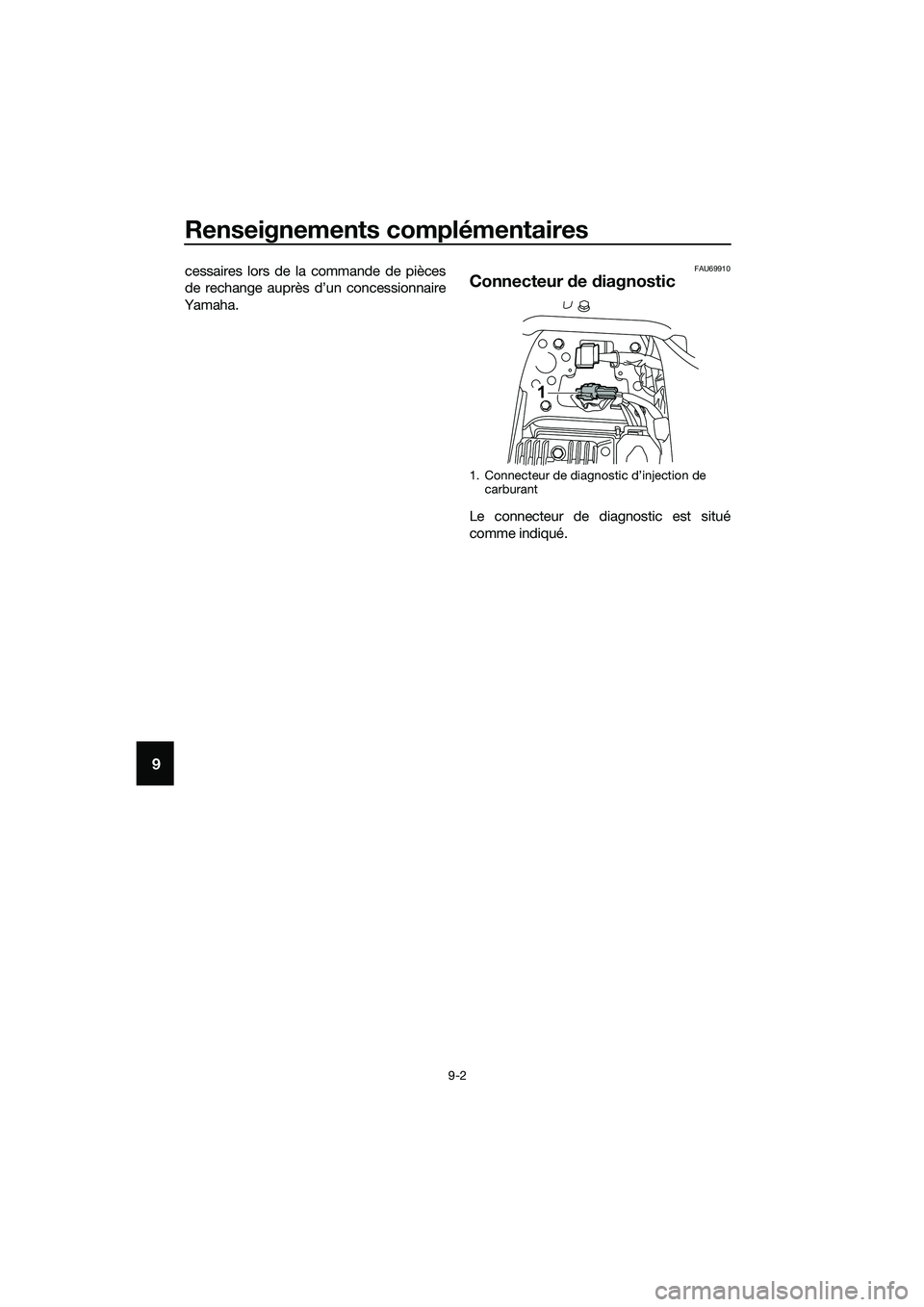

Connecteur de diagnostic
Le connecteur de diagnostic est situé
comme indiqué.
1. Connecteur de diagnostic d’injection de
carburant
1
UB9AF0F0.book Page 2 Wednesday, July 5, 2017 11:41 AM

Renseignements complémentaires
9-3
9
FAU74702

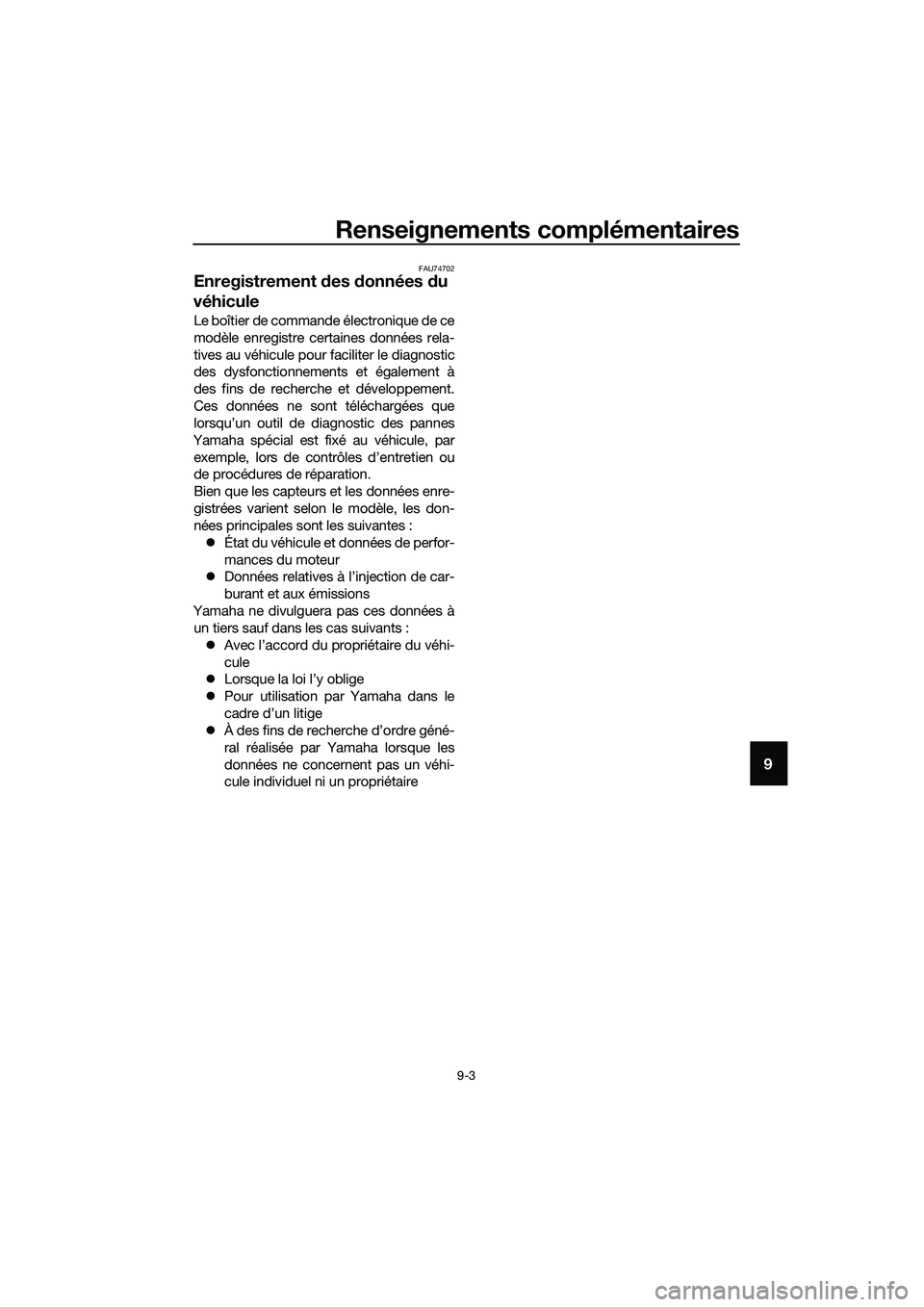

Enregistrement des données du
véhicule
Le boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche et développement.
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes : z État du véhicule et données de perfor-
mances du moteur
z Données relatives à l’injection de car-
burant et aux émissions
Yamaha ne divulguera pas ces données à un tiers sauf dans les cas suivants :
z Avec l’accord du propriétaire du véhi-
cule
z Lorsque la loi l’y oblige
z Pour utilisation par Yamaha dans le
cadre d’un litige
z À des fins de recherche d’ordre géné-
ral réalisée par Yamaha lorsque les
données ne concernent pas un véhi-
cule individuel ni un propriétaire
UB9AF0F0.book Page 3 Wednesday, July 5, 2017 11:41 AM
