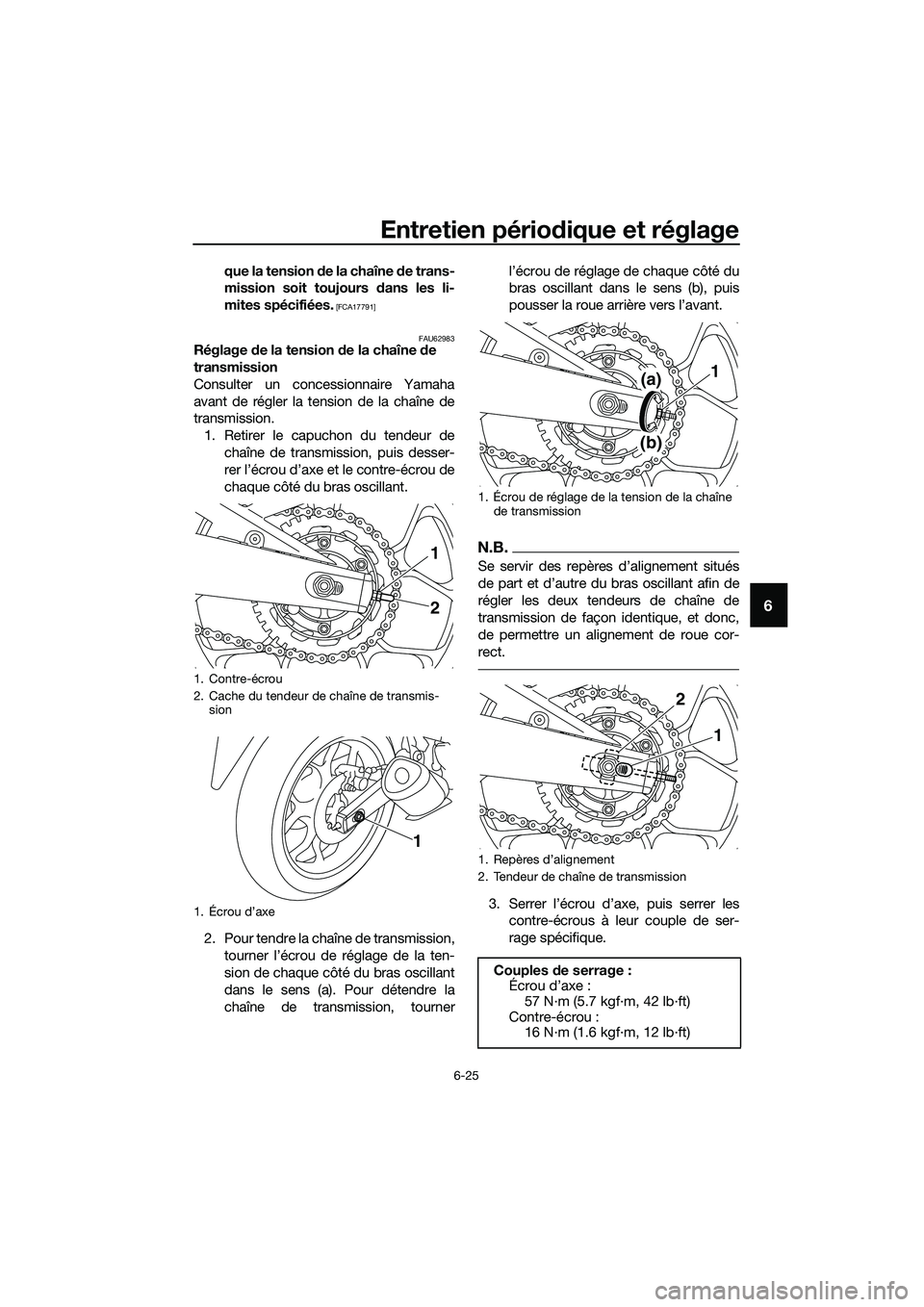

Entretien périodique et réglage
6-25
6
que la tension de la chaîne d e trans-
mission soit toujours dans les li-
mites spécifiées.
[FCA17791]
FAU62983
Réglage de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Retirer le capuchon du tendeur de chaîne de transmission, puis desser-
rer l’écrou d’axe et le contre-écrou de
chaque côté du bras oscillant.
2. Pour tendre la chaîne de transmission, tourner l’écrou de réglage de la ten-
sion de chaque côté du bras oscillant
dans le sens (a). Pour détendre la
chaîne de transmission, tourner l’écrou de réglage de chaque côté du
bras oscillant dans le sens (b), puis
pousser la roue arrière vers l’avant.
N.B.
Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de ser-
rage spécifique.
1. Contre-écrou
2. Cache du tendeur de chaîne de transmis-sion
1. Écrou d’axe
1
2
1
1. Écrou de réglage de la tension de la chaîne de transmission
1. Repères d’alignement
2. Tendeur de chaîne de transmission
Couples de serrage :
Écrou d’axe :
57 N·m (5.7 kgf·m, 42 lb·ft)
Contre-écrou : 16 N·m (1.6 kgf·m, 12 lb·ft)
1(a)
(b)
1
2
UB9AF0F0.book Page 25 Wednesday, July 5, 2017 11:41 AM

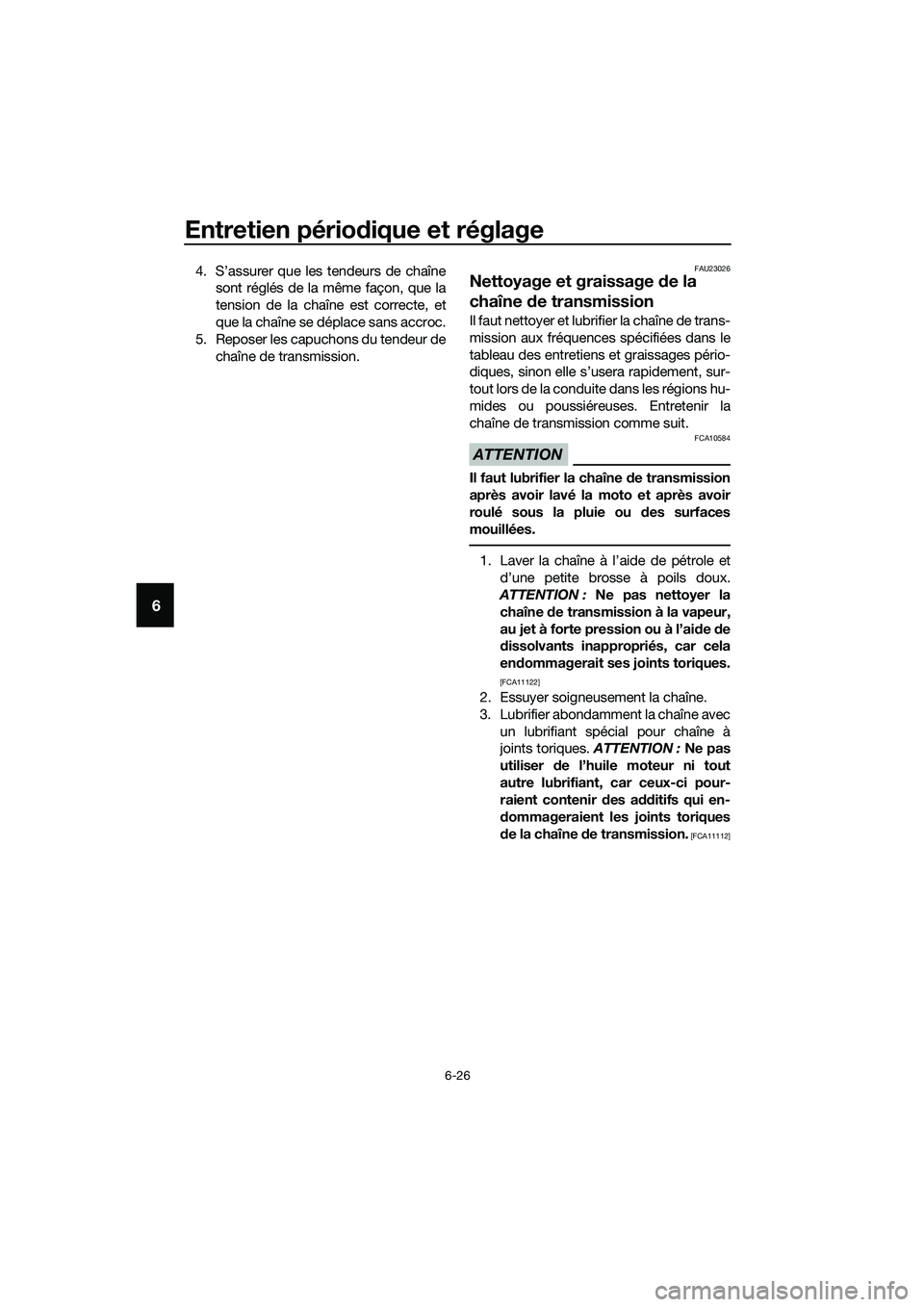

Entretien périodique et réglage
6-26
6
4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
5. Reposer les capuchons du tendeur de
chaîne de transmission.FAU23026
Nettoyage et graissage d e la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
raient contenir d es additifs qui en-
d ommageraient les joints toriques
d e la chaîne de transmission.
[FCA11112]
UB9AF0F0.book Page 26 Wednesday, July 5, 2017 11:41 AM

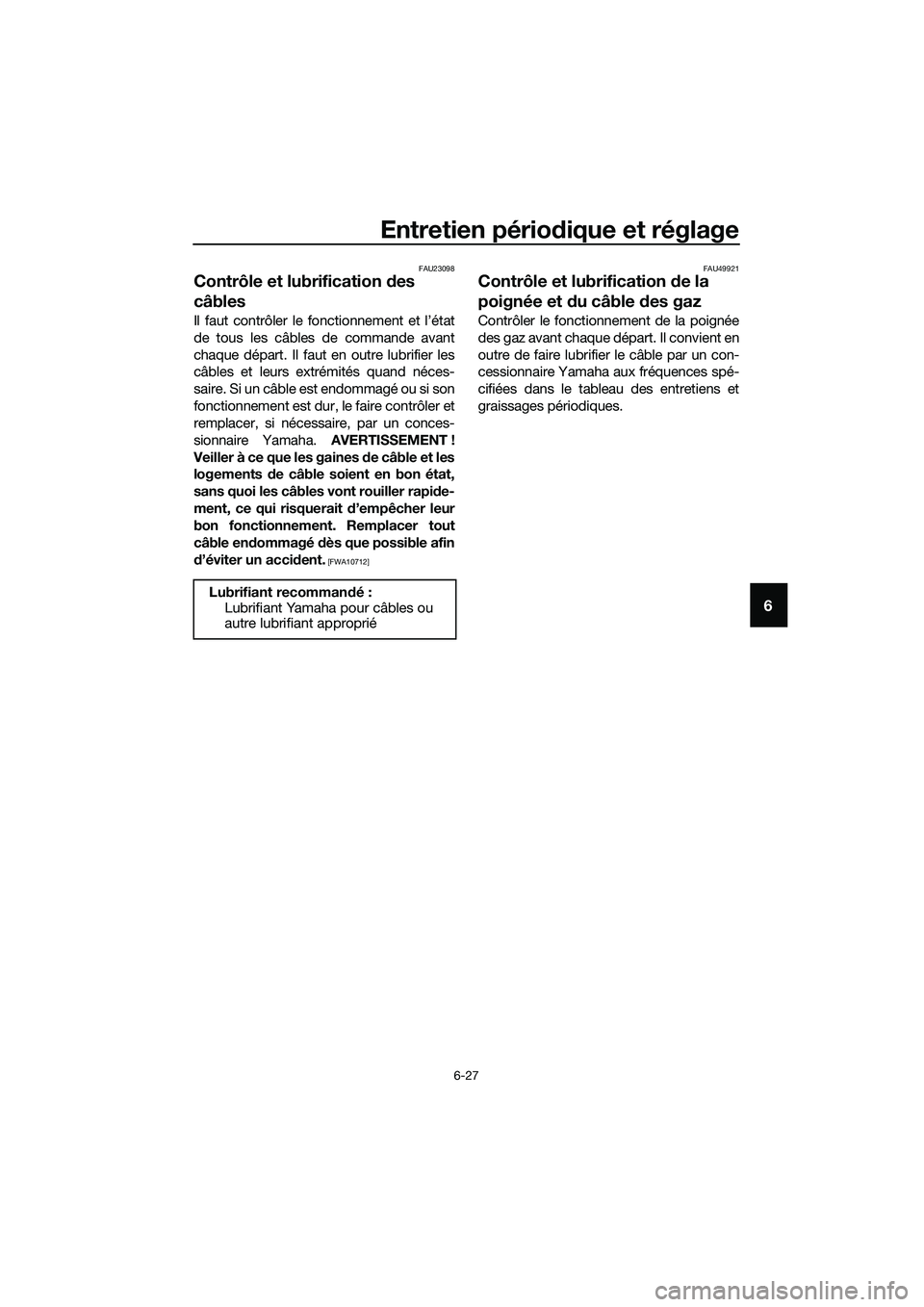

Entretien périodique et réglage
6-27
6
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU49921
Contrôle et lubrification
de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB9AF0F0.book Page 27 Wednesday, July 5, 2017 11:41 AM

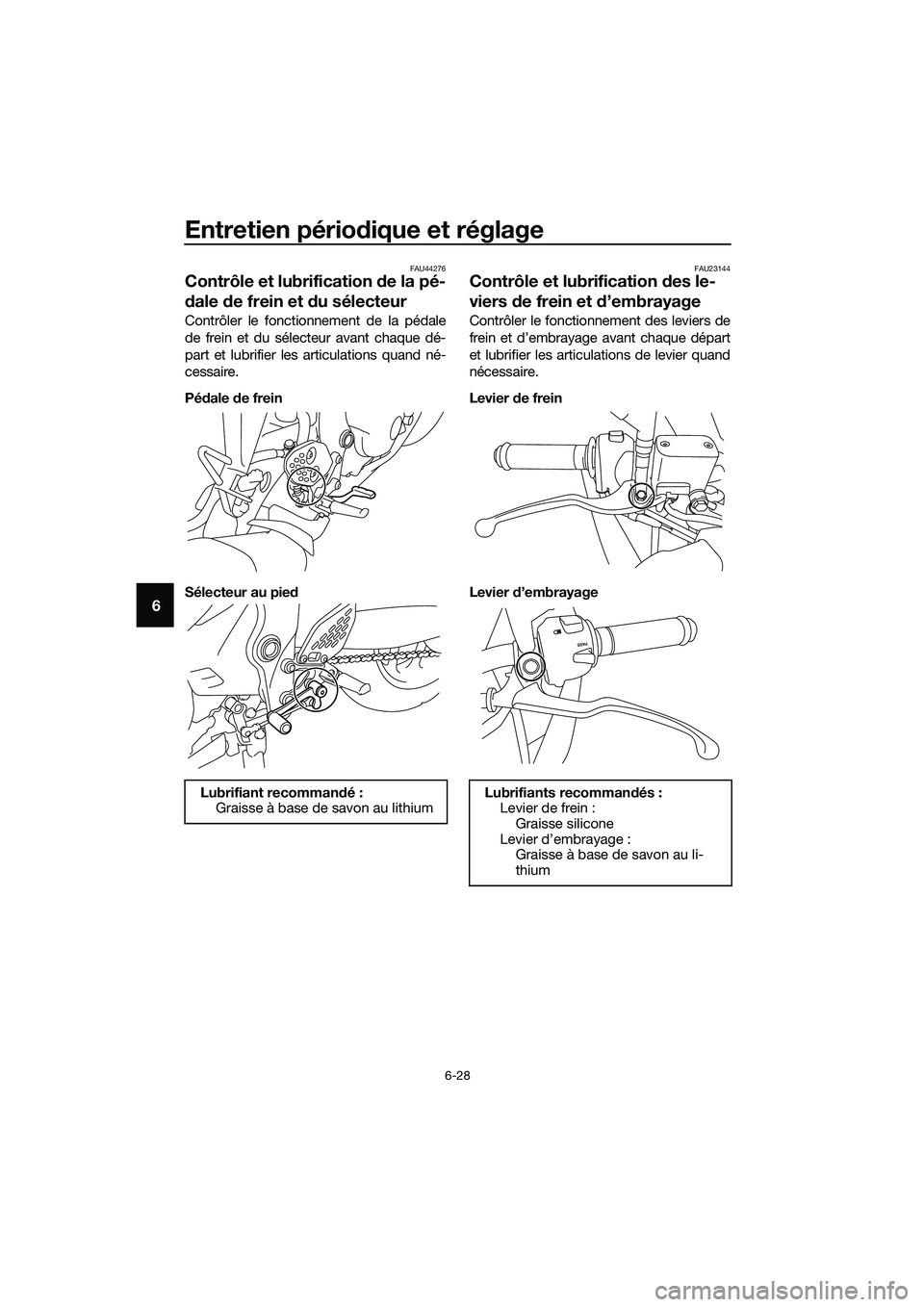

Entretien périodique et réglage
6-28
6
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et du sélecteur
Contrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Péd ale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers de frein et d ’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiants recomman dés :
Levier de frein : Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
UB9AF0F0.book Page 28 Wednesday, July 5, 2017 11:41 AM

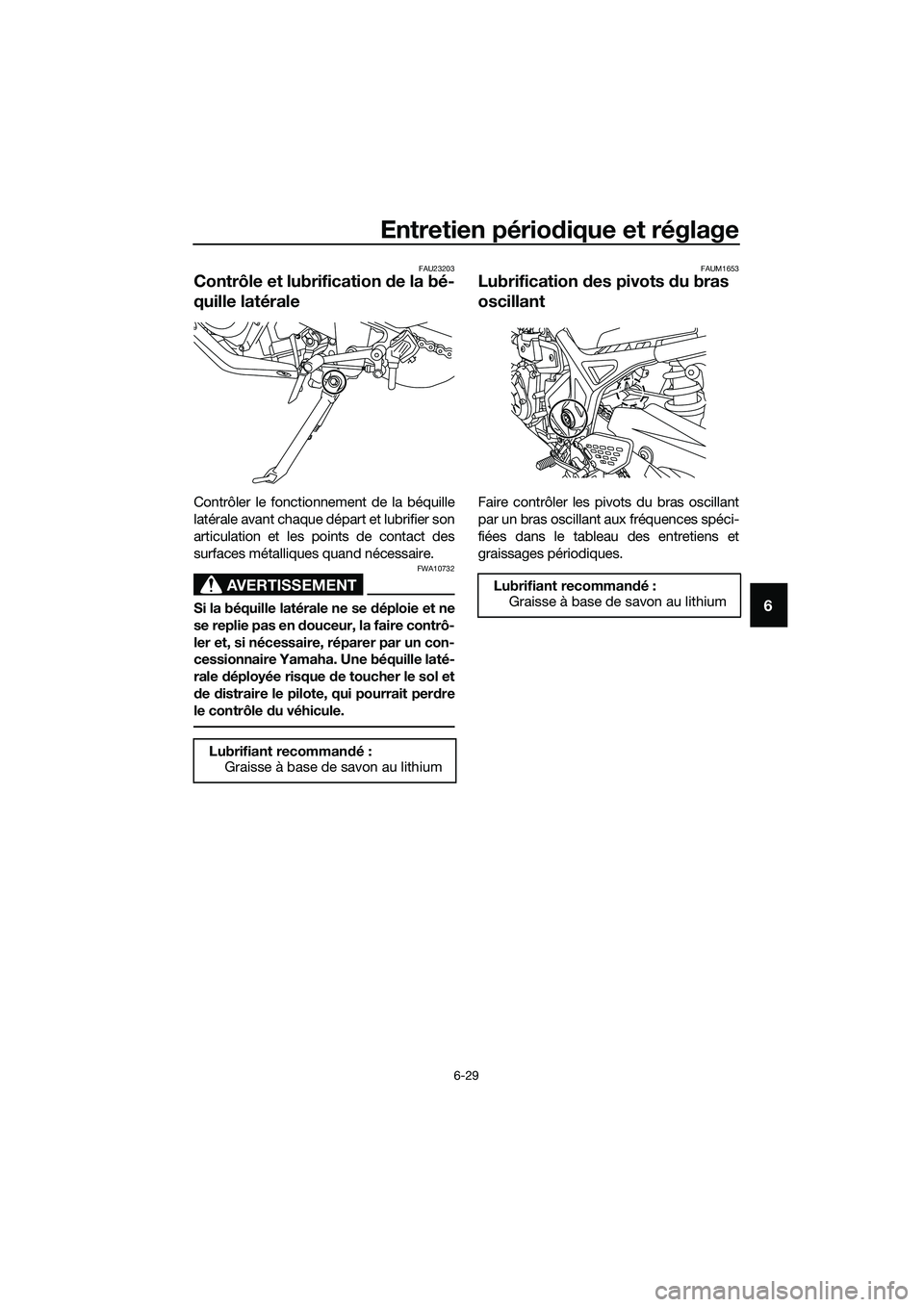

Entretien périodique et réglage
6-29
6
FAU23203
Contrôle et lubrification de la bé-
quille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
FAUM1653
Lubrification d es pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB9AF0F0.book Page 29 Wednesday, July 5, 2017 11:41 AM

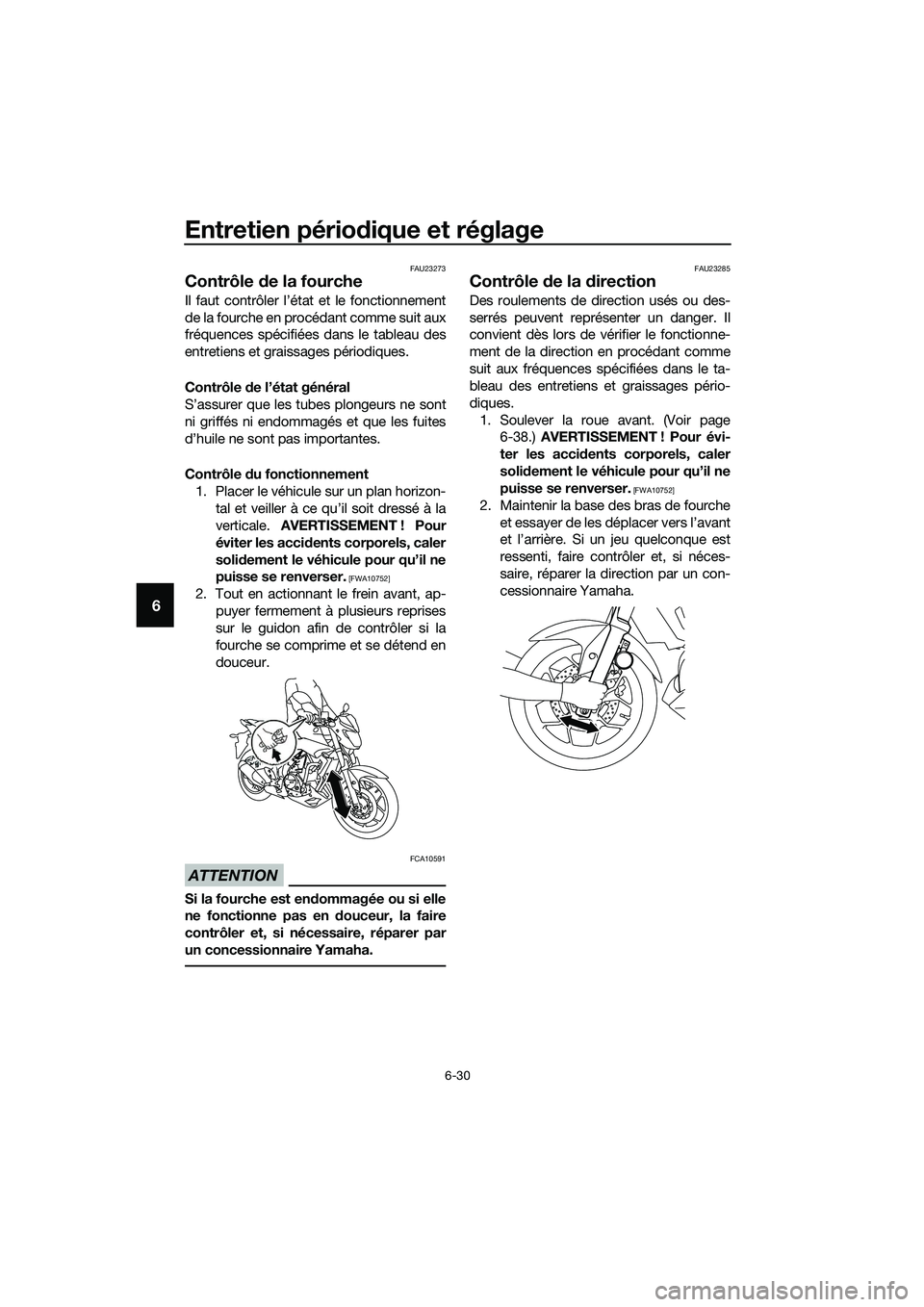

Entretien périodique et réglage
6-30
6
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en d ouceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la d irection
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-38.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB9AF0F0.book Page 30 Wednesday, July 5, 2017 11:41 AM

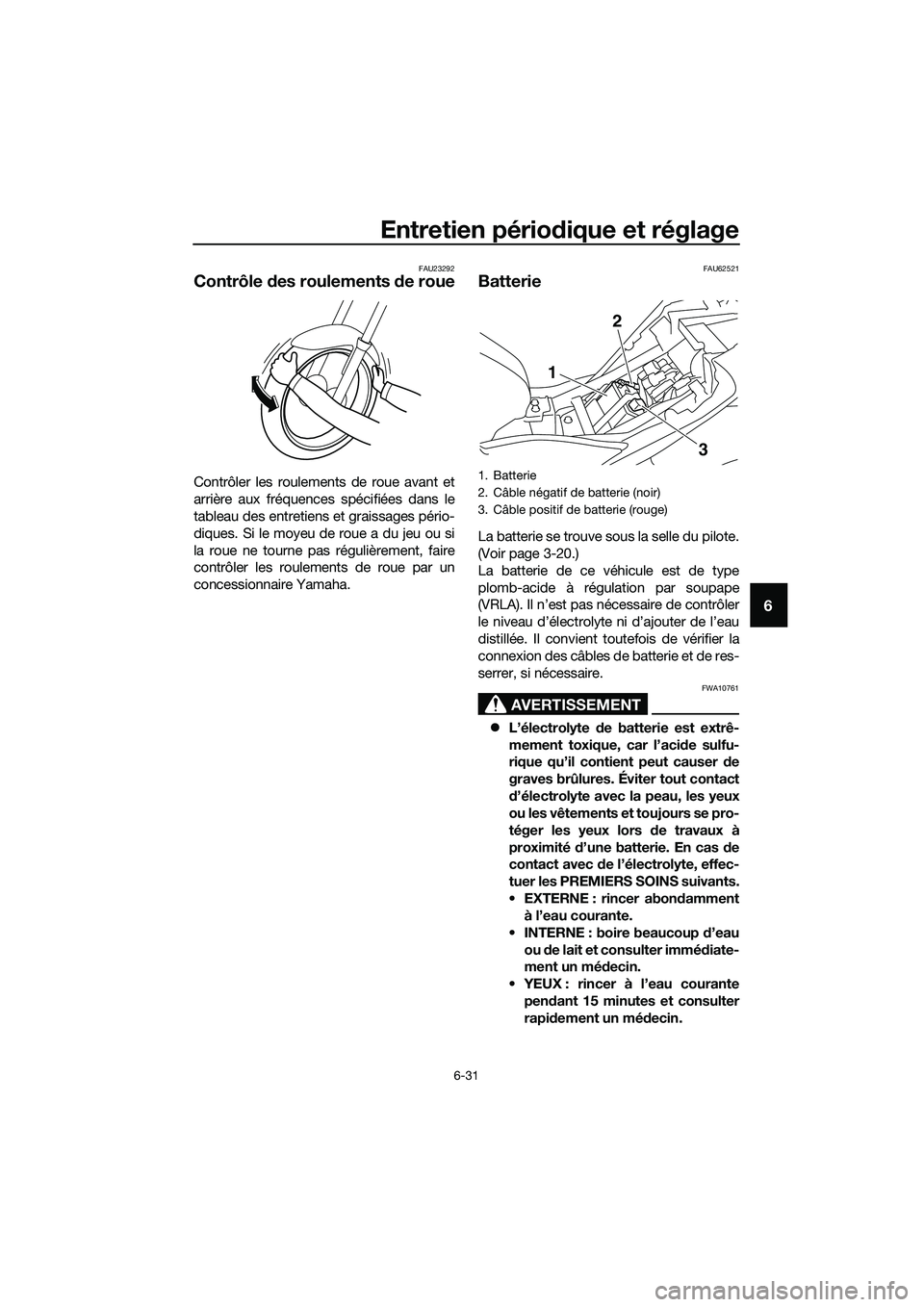

Entretien périodique et réglage
6-31
6
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU62521
Batterie
La batterie se trouve sous la selle du pilote.
(Voir page 3-20.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
z L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer d e
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin.
1. Batterie
2. Câble négatif de batterie (noir)
3. Câble positif de batterie (rouge)
1
2
3
UB9AF0F0.book Page 31 Wednesday, July 5, 2017 11:41 AM

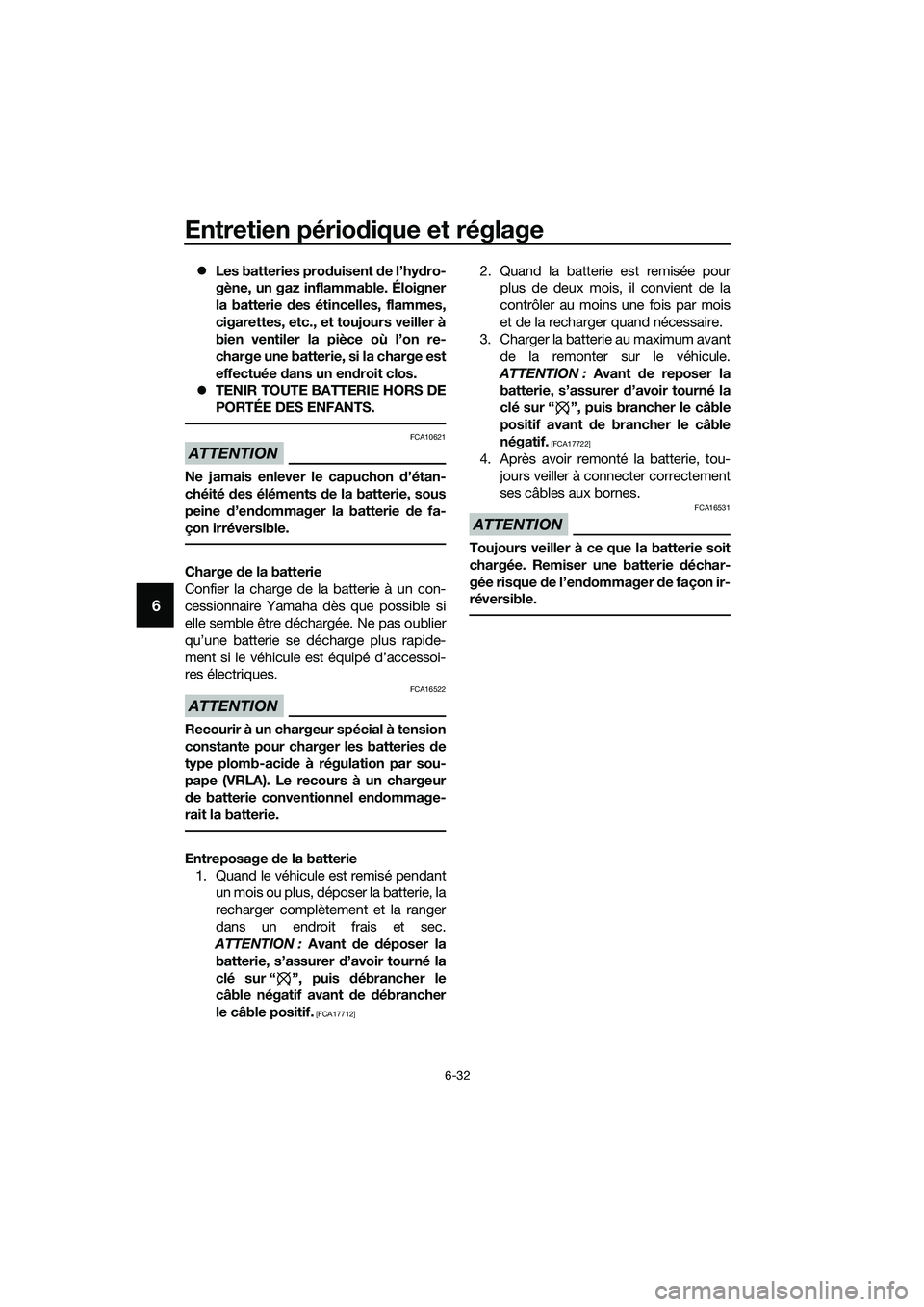

Entretien périodique et réglage
6-32
6
z Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
z TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
ATTENTION
FCA10621
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’en dommager la batterie de fa-
çon irréversible.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “ ”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA17712]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “ ”, puis brancher le câble
positif avant de brancher le câble
négatif.
[FCA17722]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
UB9AF0F0.book Page 32 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-33
6
FAUN0821

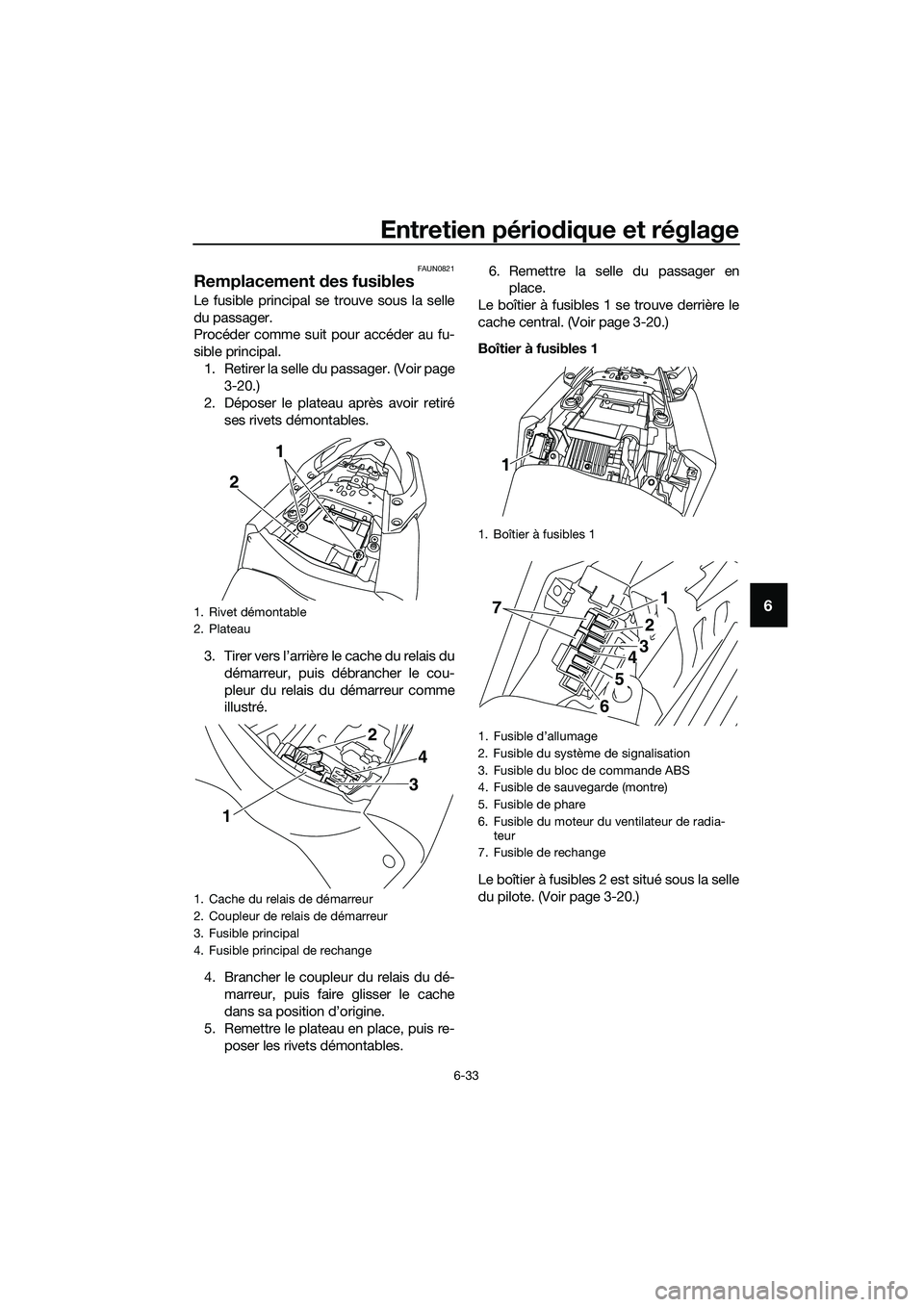

Remplacement des fusibles
Le fusible principal se trouve sous la selle
du passager.
Procéder comme suit pour accéder au fu-
sible principal.
1. Retirer la selle du passager. (Voir page 3-20.)
2. Déposer le plateau après avoir retiré ses rivets démontables.
3. Tirer vers l’arrière le cache du relais du démarreur, puis débrancher le cou-
pleur du relais du démarreur comme
illustré.
4. Brancher le coupleur du relais du dé- marreur, puis faire glisser le cache
dans sa position d’origine.
5. Remettre le plateau en place, puis re- poser les rivets démontables. 6. Remettre la selle du passager en
place.
Le boîtier à fusibles 1 se trouve derrière le
cache central. (Voir page 3-20.)
Boîtier à fusibles 1
Le boîtier à fusibles 2 est situé sous la selle
du pilote. (Voir page 3-20.)
1. Rivet démontable
2. Plateau
1. Cache du relais de démarreur
2. Coupleur de relais de démarreur
3. Fusible principal
4. Fusible principal de rechange
2 1
1
2
3
4
1. Boîtier à fusibles 1
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible du bloc de commande ABS
4. Fusible de sauvegarde (montre)
5. Fusible de phare
6. Fusible du moteur du ventilateur de radia-
teur
7. Fusible de rechange
1
71
2
3
5
6
4
UB9AF0F0.book Page 33 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-34
6

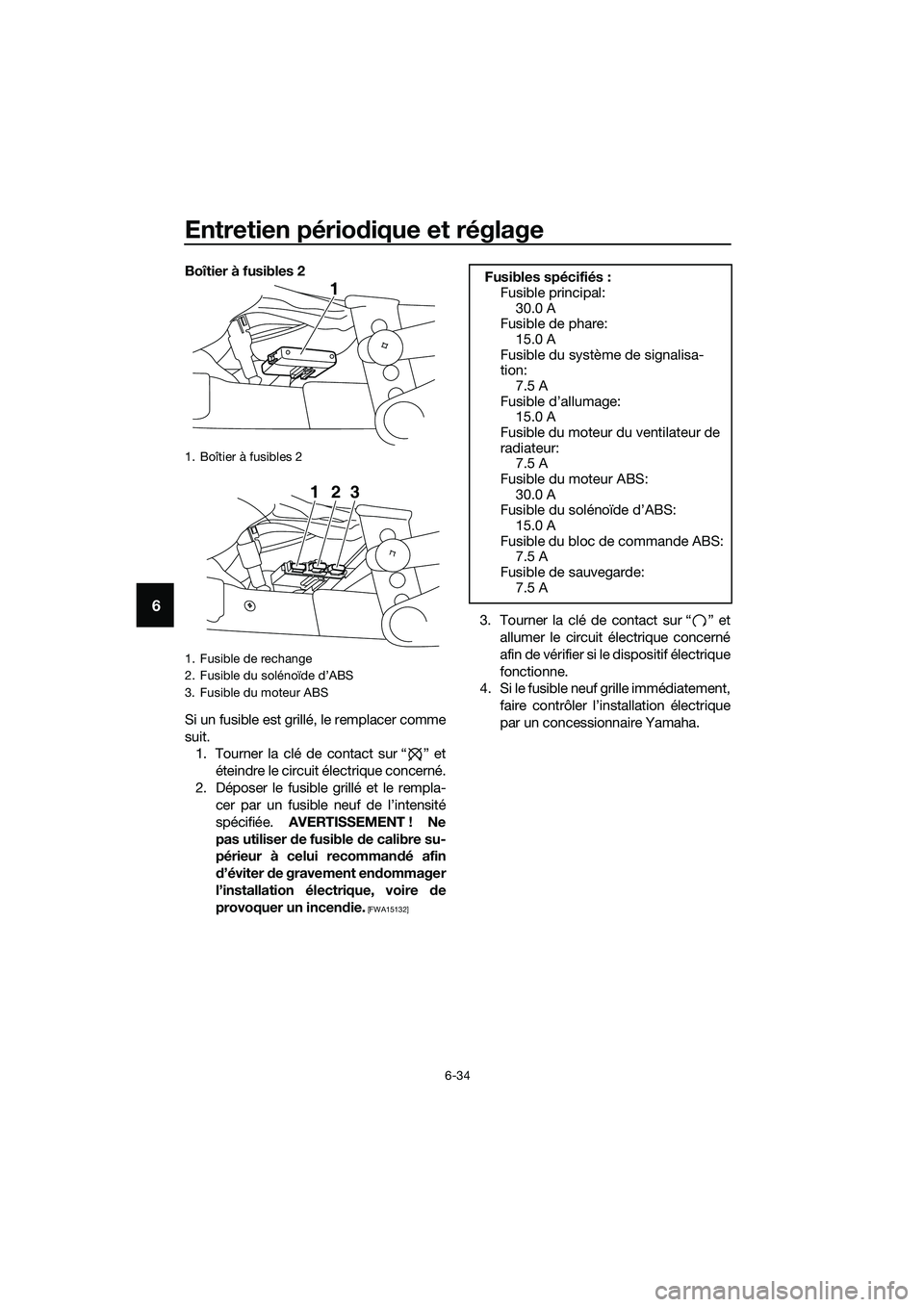

Boîtier à fusibles 2
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “ ” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ ” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Boîtier à fusibles 2
1. Fusible de rechange
2. Fusible du solénoïde d’ABS
3. Fusible du moteur ABS
1
123
Fusibles spécifiés :Fusible principal:
30.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de
radiateur: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible de sauvegarde:
7.5 A
UB9AF0F0.book Page 34 Wednesday, July 5, 2017 11:41 AM
