Entretien périodique et réglage
6-5
6
FAU71372

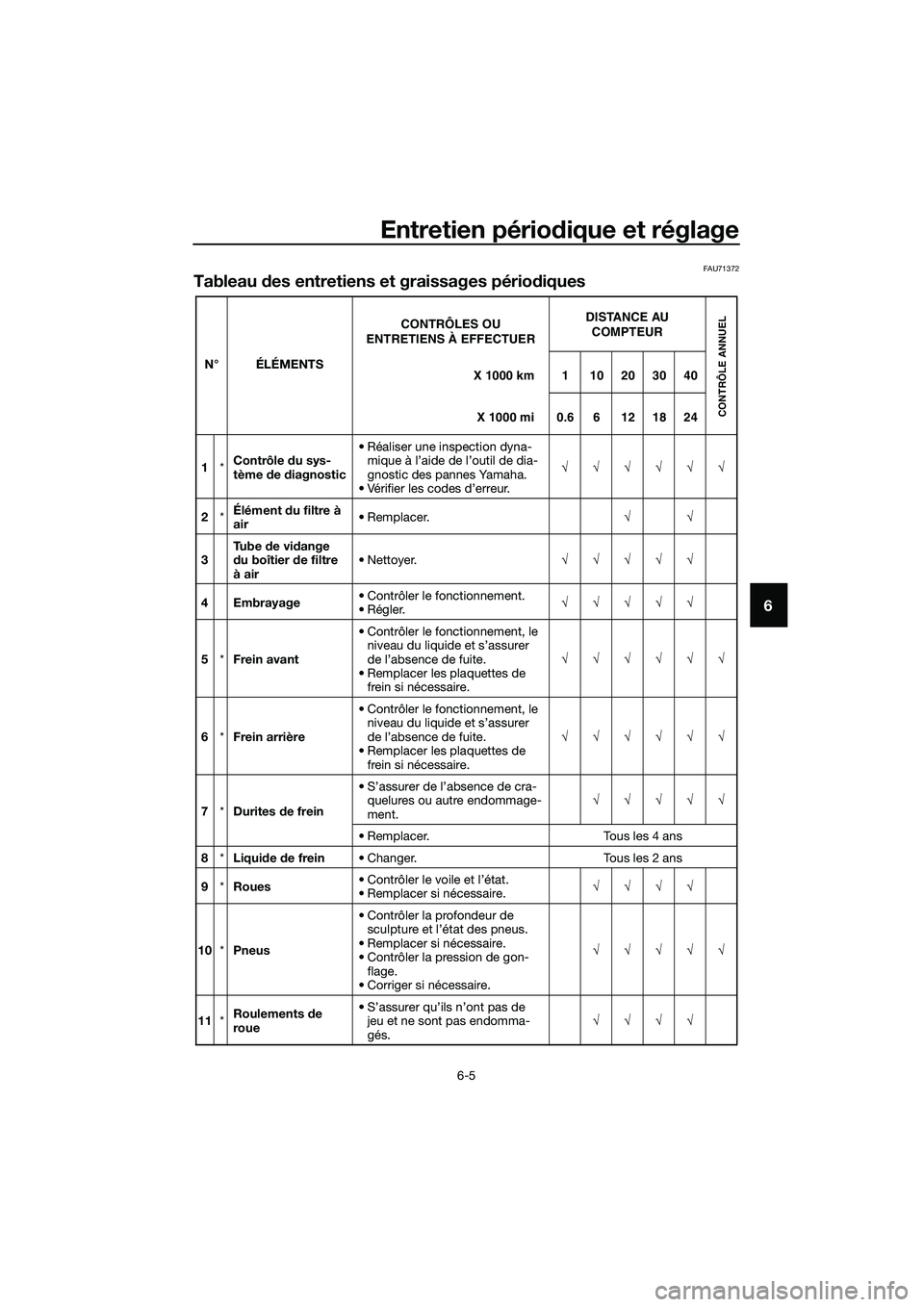

Tableau des entretiens et graissages pério diques
N° ÉLÉMENTS
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer.
√√
3 Tu b e
de vi dange
d u boîtier de filtre
à air • Nettoyer.
√√√√√
4Embrayage • Contrôler le fonctionnement.
•Régler.
√√√√√
5 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
7 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
8 *Liqui de de frein • Changer. Tous les 2 ans
9 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire.
√√√√
10 *Pneus • Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon- flage.
• Corriger si nécessaire. √√√√√
11 *Roulements
de
roue • S’assurer qu’ils n’ont pas de
jeu et ne sont pas endomma-
gés. √√√√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB9AF0F0.book Page 5 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-6
6

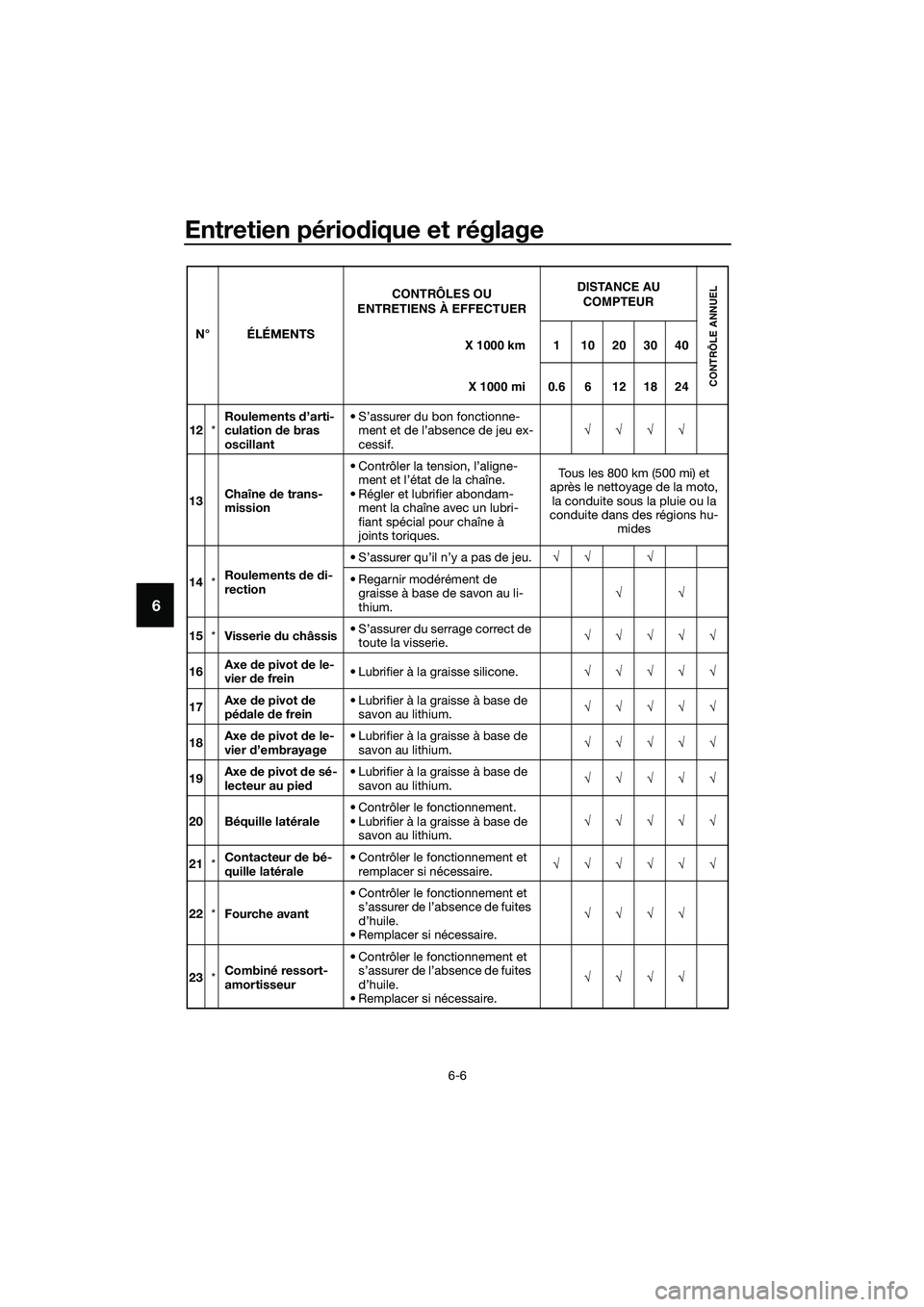

12 *Roulements
d’arti-
culation de bras
oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
13 Chaîne
de trans-
mission • Contrôler la tension, l’aligne-
ment et l’état de la chaîne.
• Régler et lubrifier abondam- ment la chaîne avec un lubri-
fiant spécial pour chaîne à
joints toriques. Tous les 800 km (500 mi) et
après le nettoyage de la moto, la conduite sous la pluie ou la
conduite dans des régions hu- mides
14 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au li-
thium. √√
15 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
16 Axe
de pivot d e le-
vier de frein • Lubrifier à la graisse silicone.
√√√√√
17 Axe
de pivot d e
pé dale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 Axe
de pivot d e le-
vier d’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 Axe
de pivot d e sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 Béquille latérale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
21 *Co
ntacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
22 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
23 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB9AF0F0.book Page 6 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-7
6
FAU72800
N.B.
zFiltre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il
convient dès lors de ne pas le nettoyer à l’air comprimé sous peine de l’endomma-
ger.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

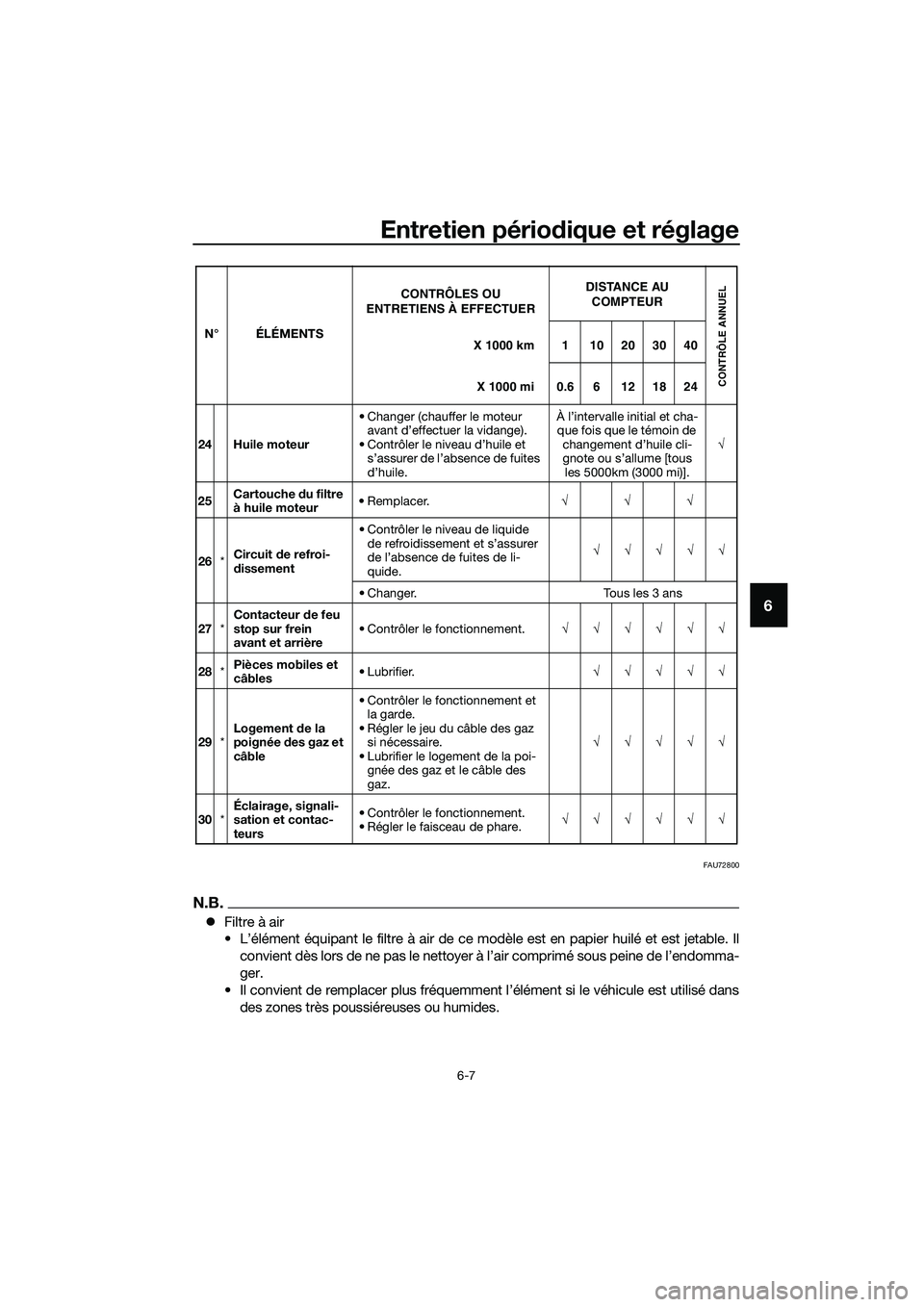

24 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. À l’intervalle initial et cha-
que fois que le témoin de changement d’huile cli-
gnote ou s’allume [tous les 5000km (3000 mi)]. √
25 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
26 *Circuit
de refroi-
d issement • Contrôler le niveau de liquide
de refroidissement et s’assurer
de l’absence de fuites de li-
quide. √√√√√
• Changer. Tous les 3 ans
27 *Contacteur
de feu
stop sur frein
avant et arrière • Contrôler le fonctionnement.
√√√√√√
28 *Pièces mobiles et
câbles
• Lubrifier.
√√√√√
29 *Logement
de la
poignée des gaz et
câble • Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des
gaz. √√√√√
30 *Éclairage, signali-
sation et contac-
teurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB9AF0F0.book Page 7 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-8
6

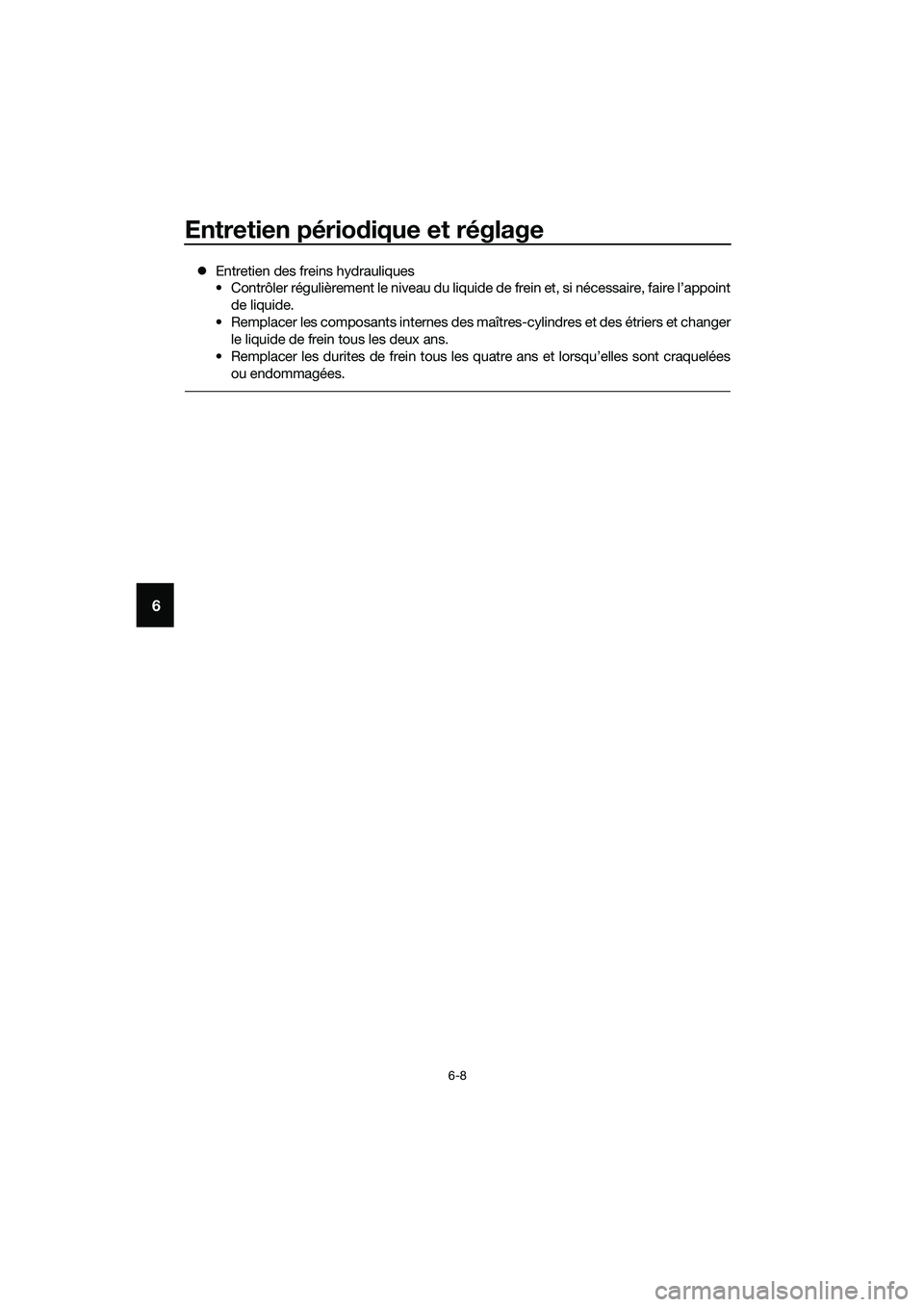

z Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint
de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UB9AF0F0.book Page 8 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-9
6
FAU19643

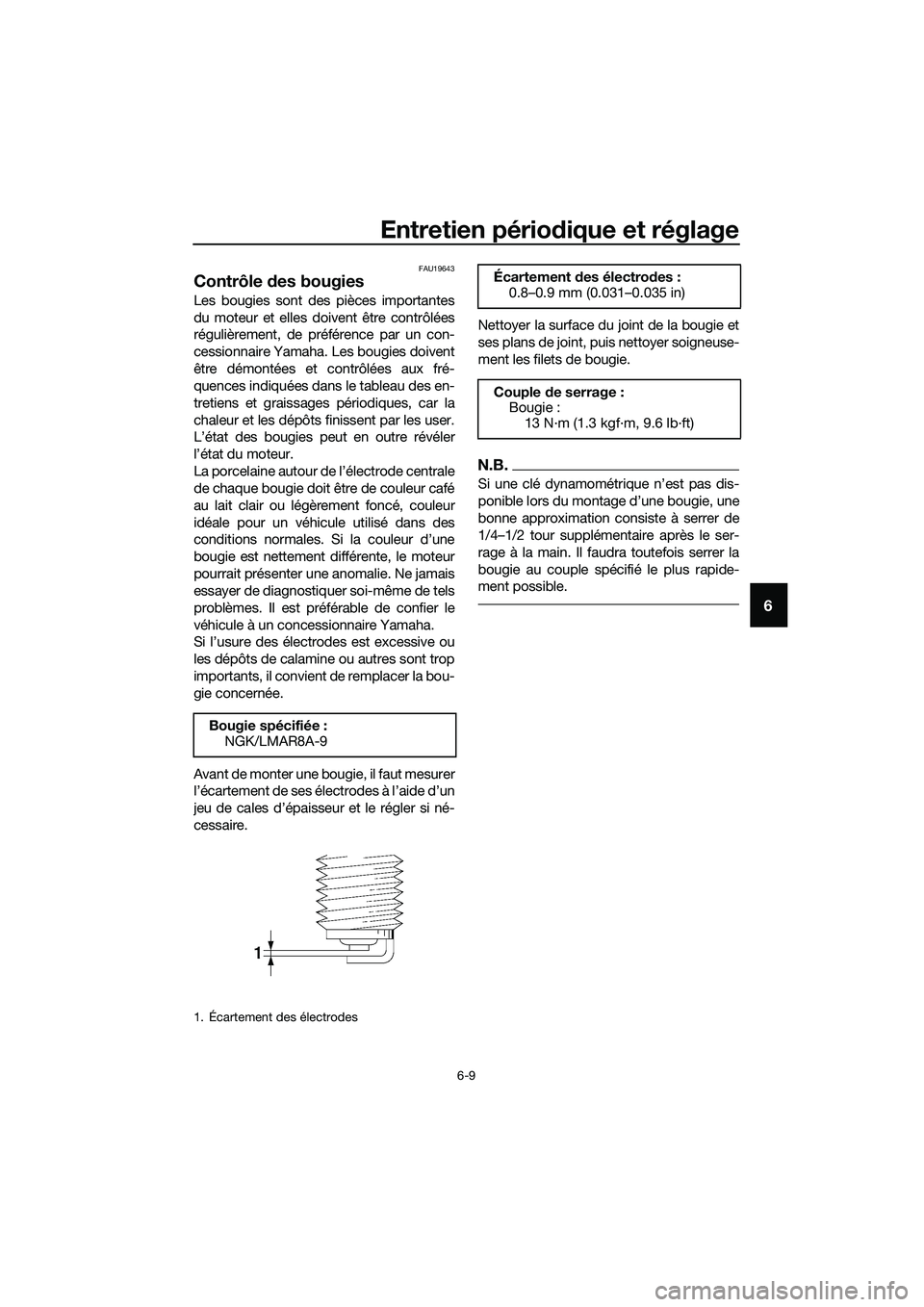

Contrôle des bougies
Les bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiq uer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire. Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.
Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
Bougie spécifiée :
NGK/LMAR8A-9
1. Écartement des électrodes
Écartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB9AF0F0.book Page 9 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-10
6
FAU36112

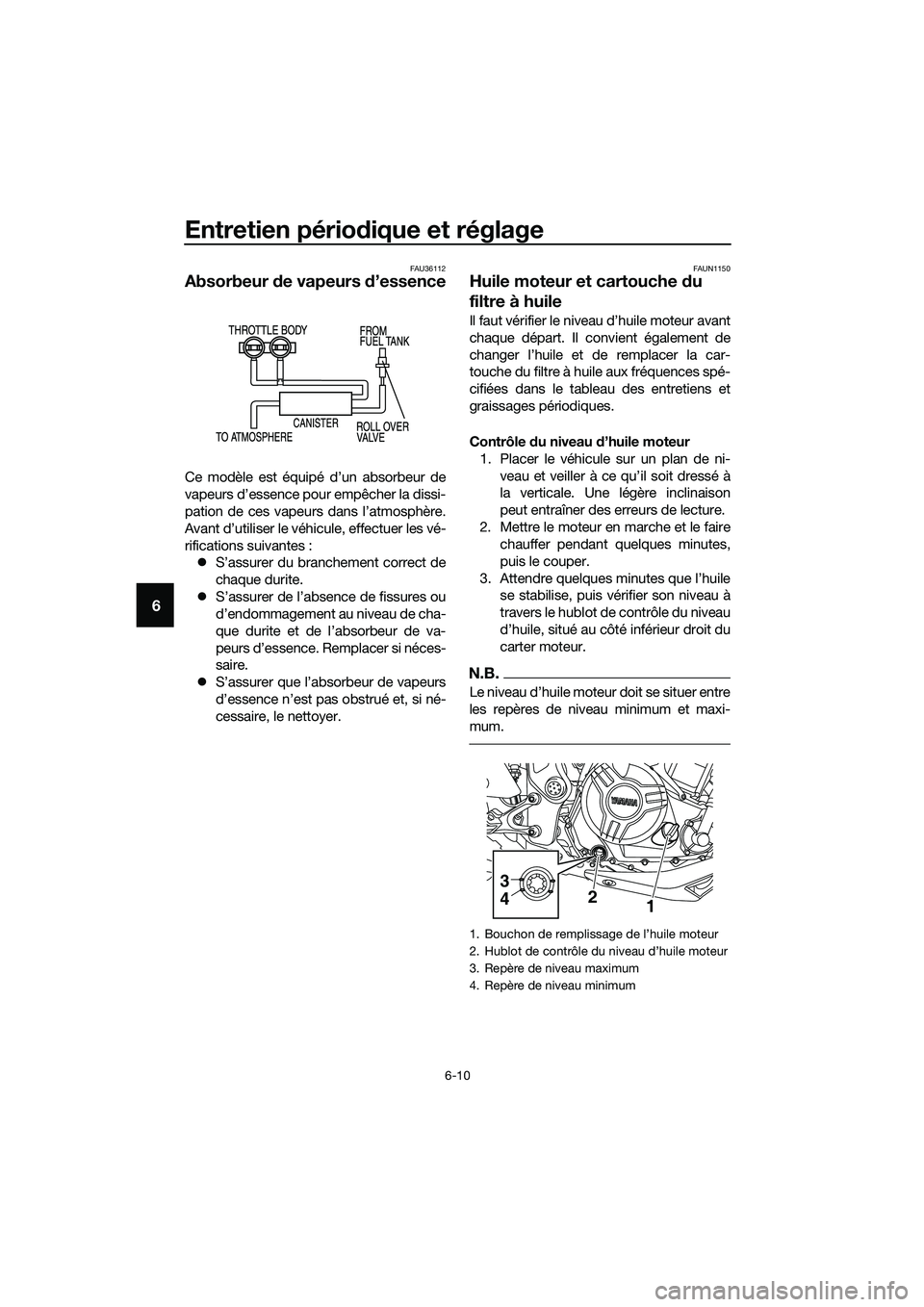

Absorbeur de vapeurs d’essence
Ce modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
z S’assurer du branchement correct de
chaque durite.
z S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
z S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAUN1150
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.
N.B.
L e n i v eau d ’ h u i l e m o t e ur do i t s e s i t ue r en t r e
les repères de niveau minimum et maxi-
mum.
1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
3
4
1
2
UB9AF0F0.book Page 10 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-11
6
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
4. Déposer le carénage après avoir retiré
ses boulons.
5. Retirer le bouchon de remplissage, la vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.
Sauter les étapes 6–8 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.
6. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.
Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.
7. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.
S’assurer que le joint torique est bien logé
dans son siège.
1. Carénage
2. Vis
1. Vis de vidange d’huile moteur
2. Joint
12
12
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1. Joint torique
12
UB9AF0F0.book Page 11 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-12
6

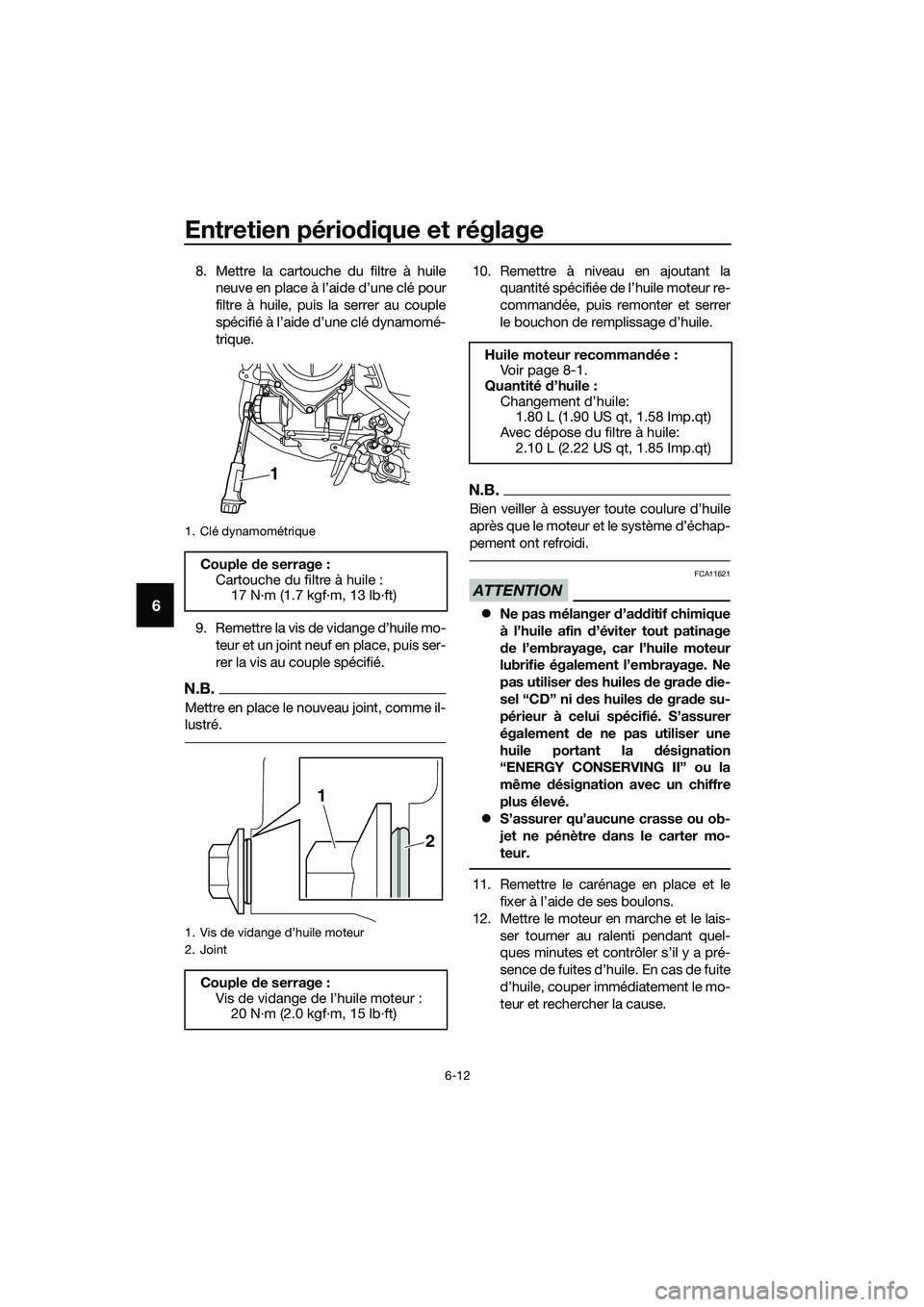

8. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
9. Remettre la vis de vidange d’huile mo- teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
N.B.
Mettre en place le nouveau joint, comme il-
lustré.
10. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
N.B.
Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.
ATTENTION
FCA11621
zNe pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grad e die-
sel “CD” ni des huiles d e grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
z S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.
11. Remettre le carénage en place et le fixer à l’aide de ses boulons.
12. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile : 17 N·m (1.7 kgf·m, 13 lb·ft)
1. Vis de vidange d’huile moteur
2. Joint
Couple de serrage :
Vis de vidange de l’huile moteur : 20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Huile moteur recomman dée :
Vo i r p a ge 8 - 1 .
Quantité d’huile :
Changement d’huile: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Avec dépose du filtre à huile:
2.10 L (2.22 US qt, 1.85 Imp.qt)
UB9AF0F0.book Page 12 Wednesday, July 5, 2017 11:41 AM

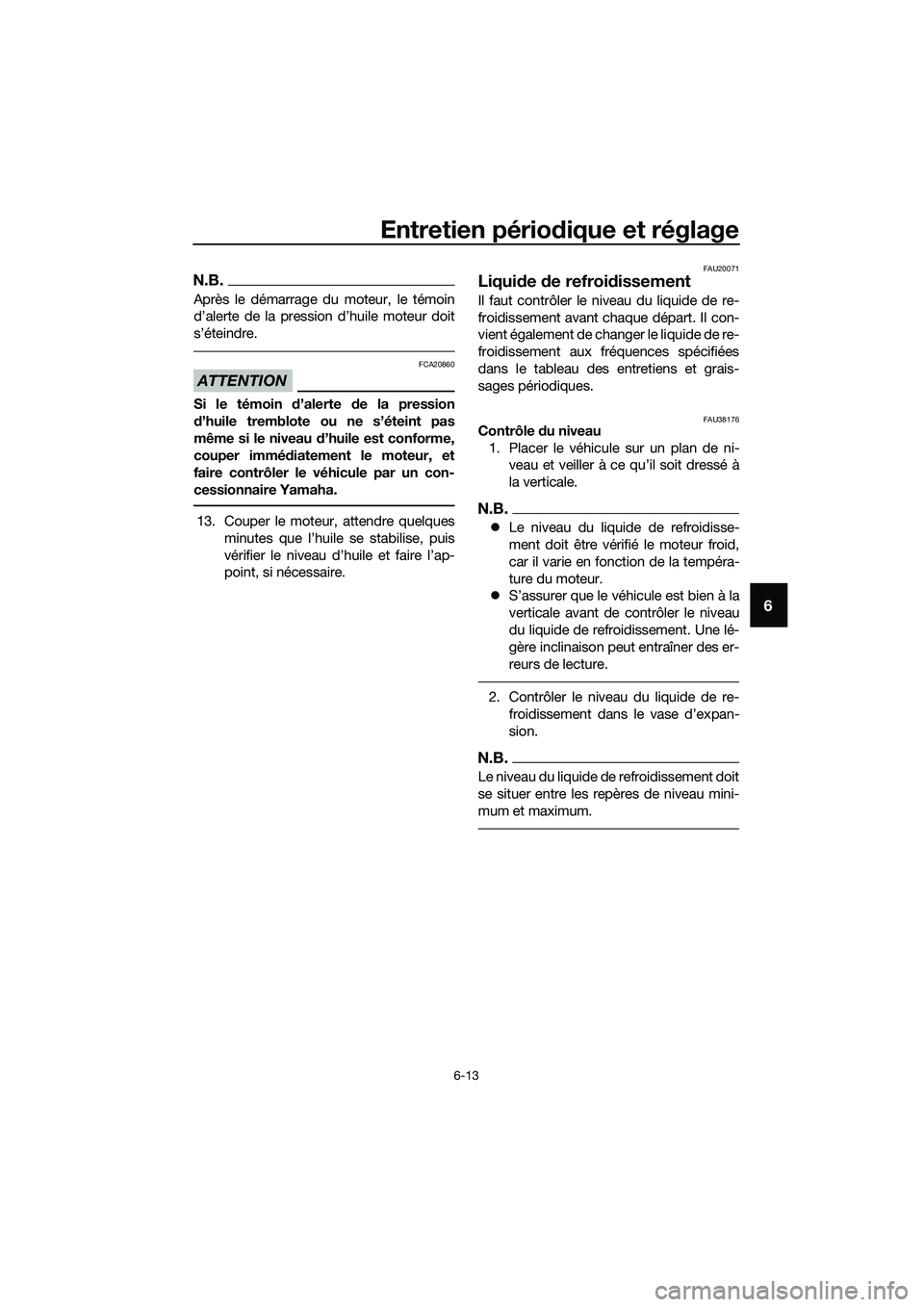

Entretien périodique et réglage
6-13
6
N.B.
Après le démarrage du moteur, le témoin
d’alerte de la pression d’huile moteur doit
s’éteindre.
ATTENTION
FCA20860
Si le témoin d ’alerte de la pression
d ’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immé diatement le moteur, et
faire contrôler le véhicule par un con-
cessionnaire Yamaha.
13. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
FAU20071
Liqui de de refroi dissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU38176Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale.
N.B.
zLe niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
z S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.
Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
UB9AF0F0.book Page 13 Wednesday, July 5, 2017 11:41 AM

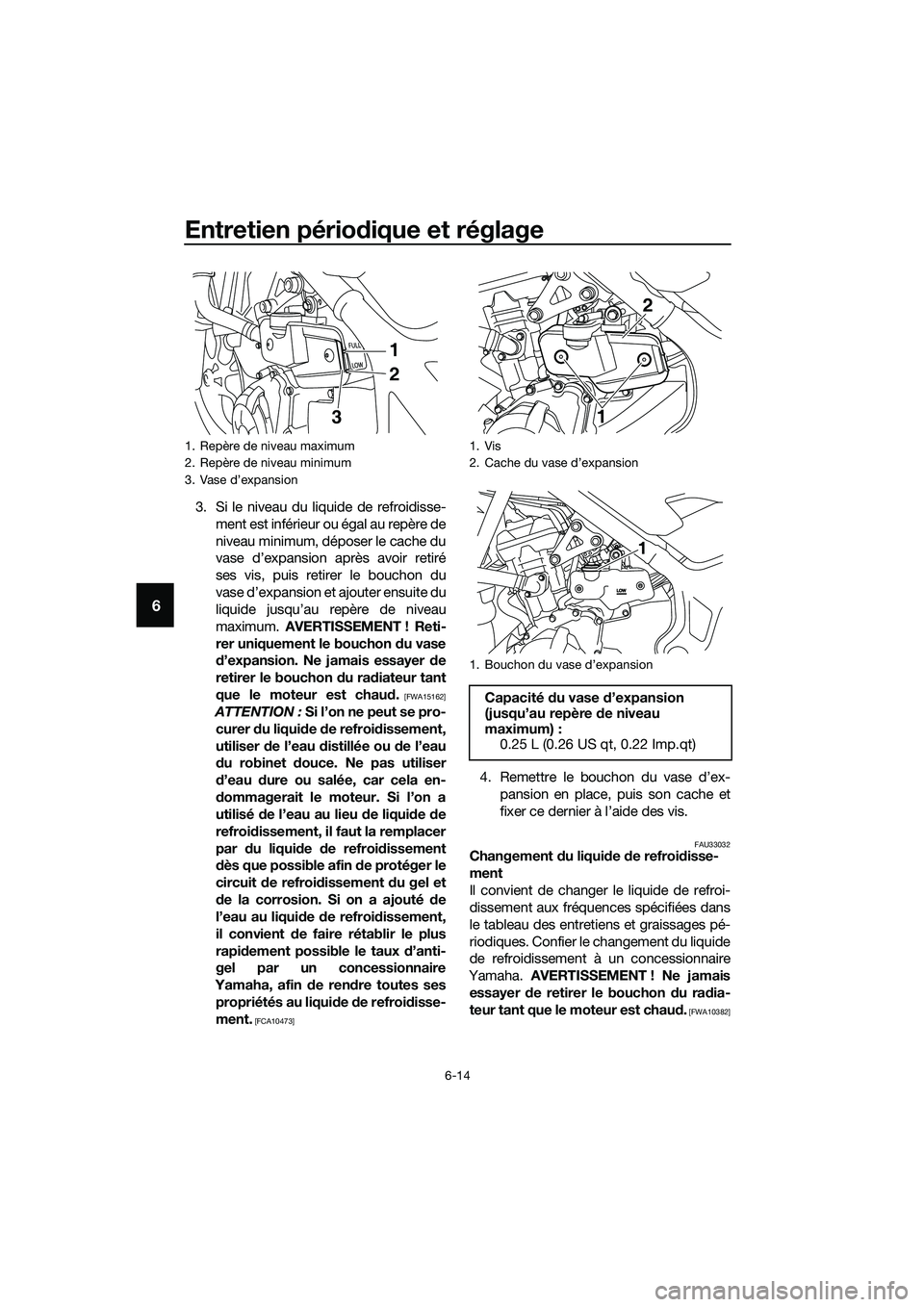

Entretien périodique et réglage
6-14
6
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache du
vase d’expansion après avoir retiré
ses vis, puis retirer le bouchon du
vase d’expansion et ajouter ensuite du
liquide jusqu’au repère de niveau
maximum. AVERTISSEMENT ! Reti-
rer uniquement le bouchon du vase
d ’expansion. Ne jamais essayer de
retirer le bouchon du ra diateur tant
que le moteur est chau d.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau d istillée ou d e l’eau
d u robinet d ouce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
4. Remettre le bouchon du vase d’ex- pansion en place, puis son cache et
fixer ce dernier à l’aide des vis.
FAU33032Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382]
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Vase d’expansion
1
2
3
1. Vis
2. Cache du vase d’expansion
1. Bouchon du vase d’expansion
Capacité du vase d ’expansion
(jusqu’au repère de niveau
maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
2
1
1
UB9AF0F0.book Page 14 Wednesday, July 5, 2017 11:41 AM
