Entretien périodique et réglage
6-35
6
FAU68470

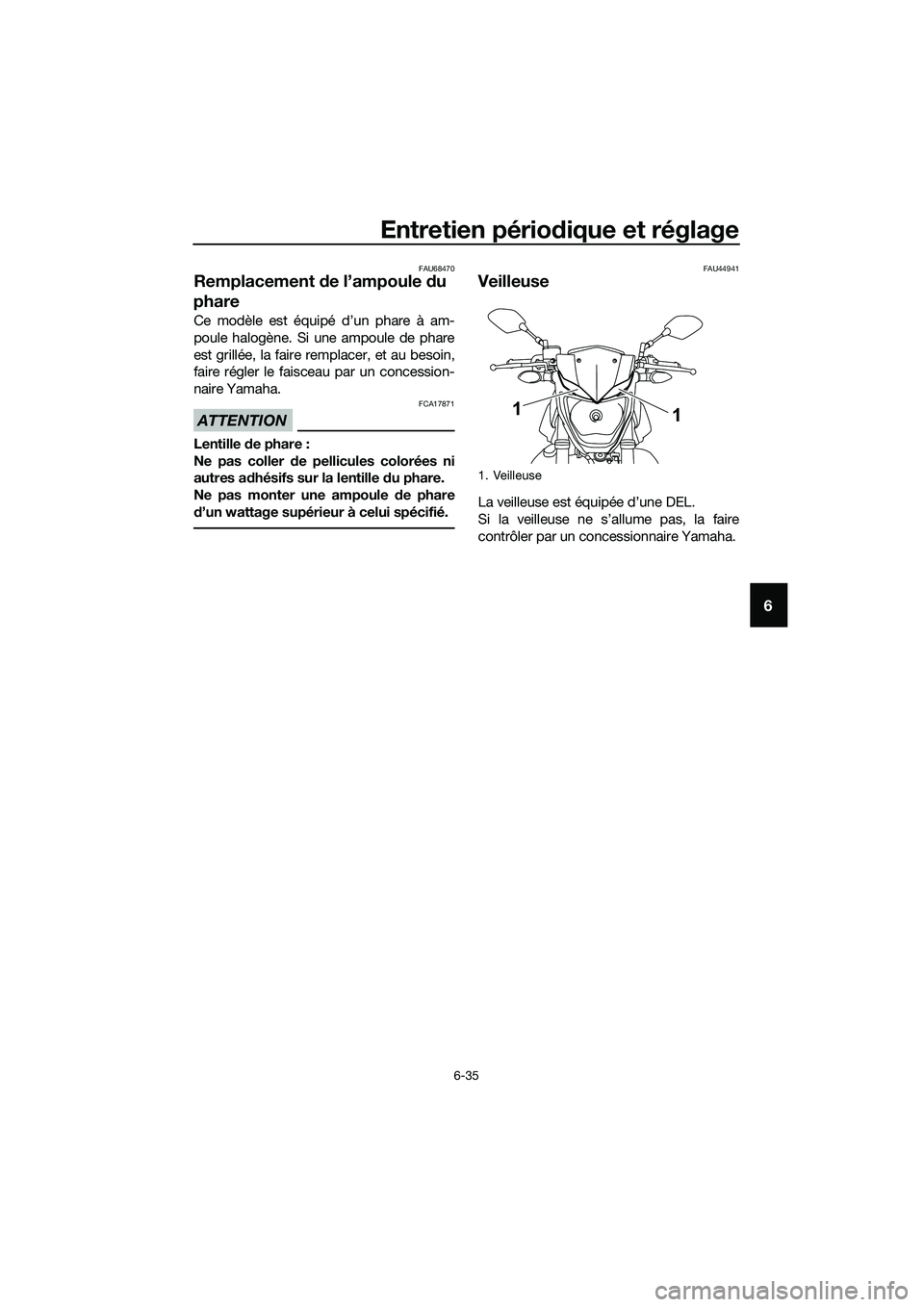

Remplacement de l’ampoule du
phare
Ce modèle est équipé d’un phare à am-
poule halogène. Si une ampoule de phare
est grillée, la faire remplacer, et au besoin,
faire régler le faisceau par un concession-
naire Yamaha.
ATTENTION
FCA17871
Lentille de phare :
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
Ne pas monter une ampoule de phare
d ’un wattage supérieur à celui spécifié.
FAU44941
Veilleuse
La veilleuse est équipée d’une DEL.
Si la veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
1. Veilleuse
1
1
UB9AF0F0.book Page 35 Wednesday, July 5, 2017 11:41 AM

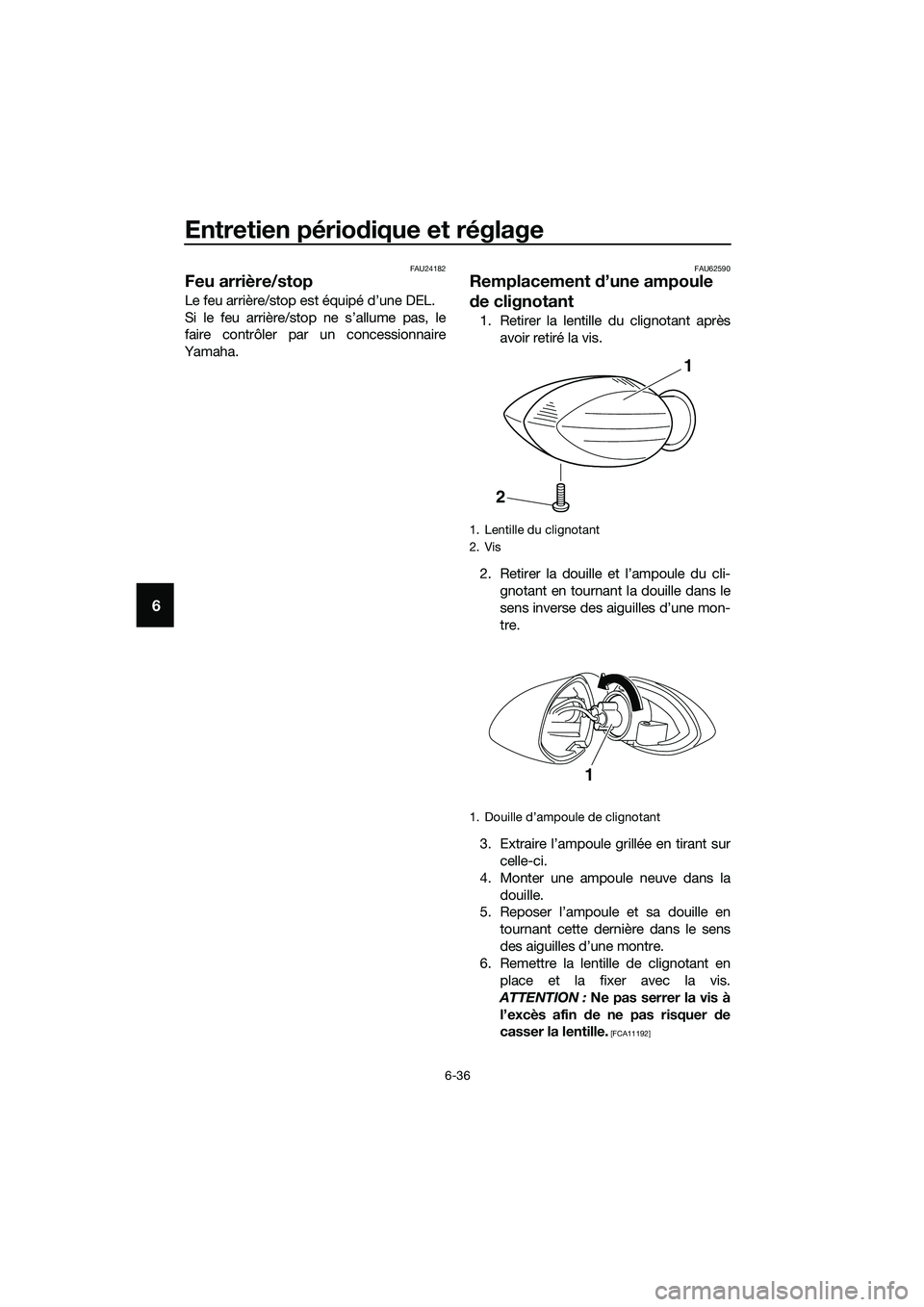

Entretien périodique et réglage
6-36
6
FAU24182
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU62590
Remplacement d’une ampoule
d e clignotant
1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer la douille et l’ampoule du cli- gnotant en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.
3. Extraire l’ampoule grillée en tirant sur celle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la lentille de clignotant en
place et la fixer avec la vis.
ATTENTION : Ne pas serrer la vis à
l’excès afin d e ne pas risquer de
casser la lentille.
[FCA11192]
1. Lentille du clignotant
2. Vis
1. Douille d’ampoule de clignotant
1
2
1
UB9AF0F0.book Page 36 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-37
6
FAU62670

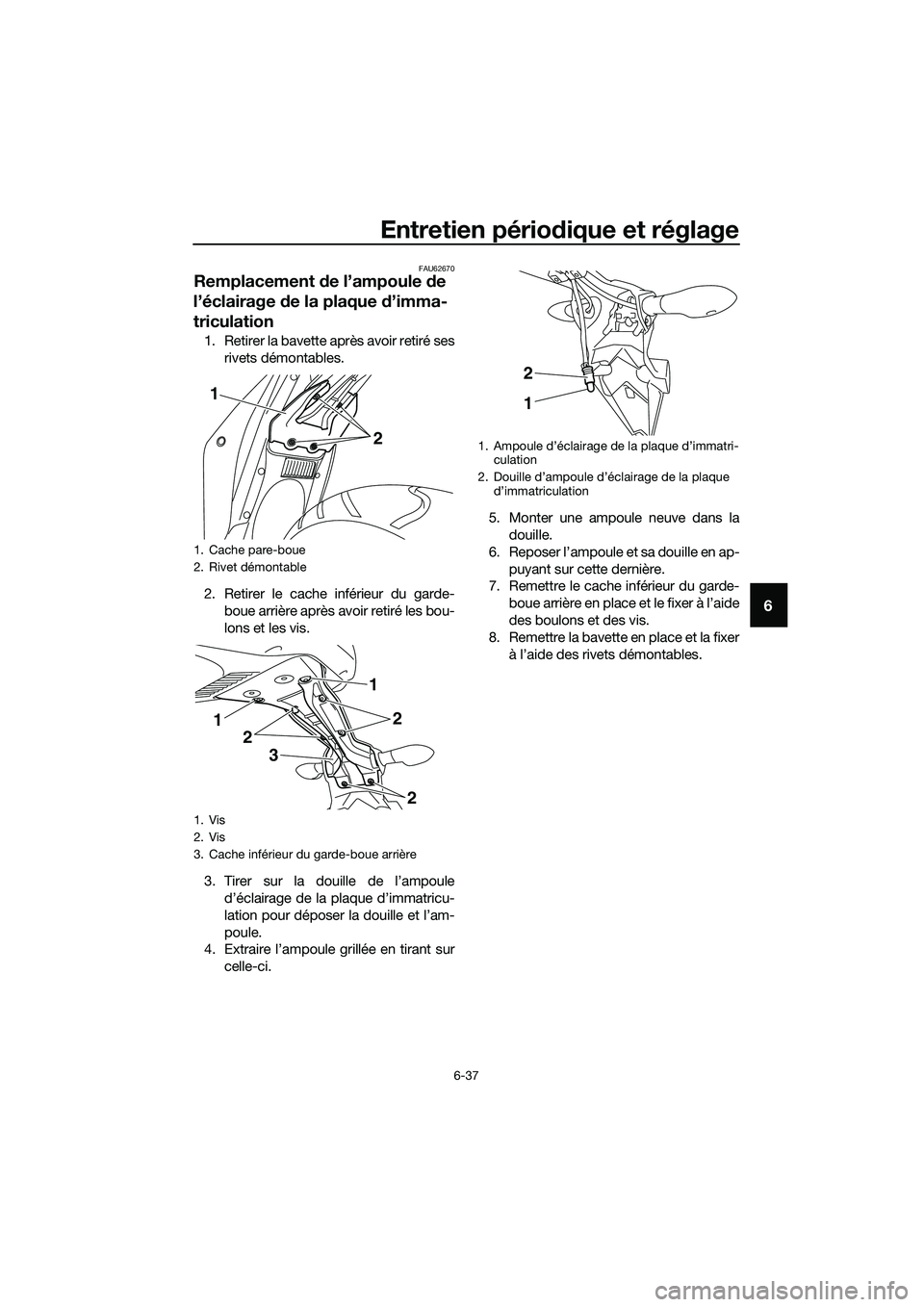

Remplacement de l’ampoule de
l’éclairage de la plaque d’imma-
triculation
1. Retirer la bavette après avoir retiré ses
rivets démontables.
2. Retirer le cache inférieur du garde- boue arrière après avoir retiré les bou-
lons et les vis.
3. Tirer sur la douille de l’ampoule d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.
4. Extraire l’ampoule grillée en tirant sur
celle-ci. 5. Monter une ampoule neuve dans la
douille.
6. Reposer l’ampoule et sa douille en ap- puyant sur cette dernière.
7. Remettre le cache inférieur du garde-
boue arrière en place et le fixer à l’aide
des boulons et des vis.
8. Remettre la bavette en place et la fixer
à l’aide des rivets démontables.
1. Cache pare-boue
2. Rivet démontable
1. Vis
2. Vis
3. Cache inférieur du garde-boue arrière
1
2
3
2
1
2
2
1
1. Ampoule d’éclairage de la plaque d’immatri-
culation
2. Douille d’ampoule d’éclairage de la plaque d’immatriculation
2
1
UB9AF0F0.book Page 37 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-38
6
FAU24351

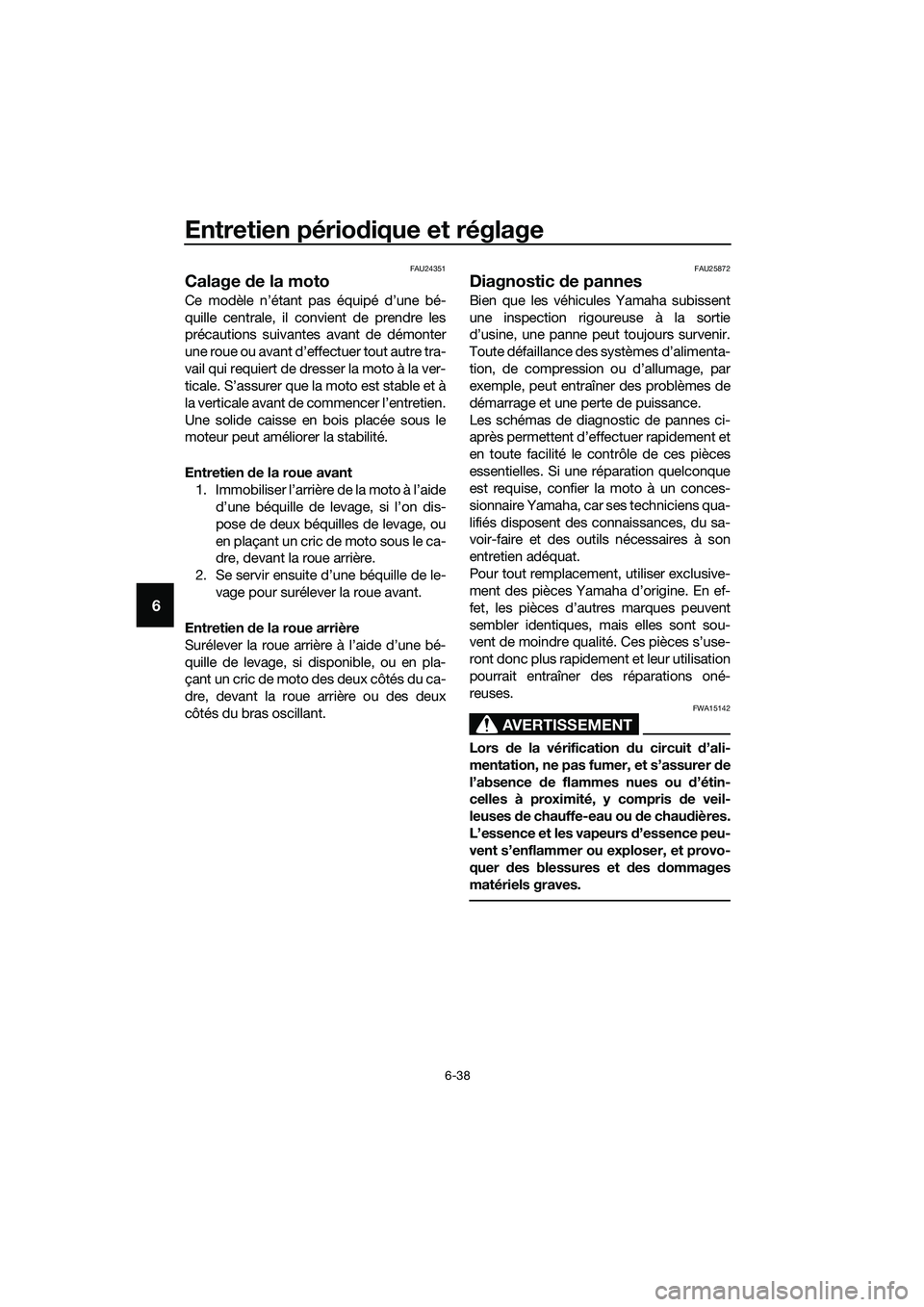

Calage de la moto
Ce modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification d u circuit d’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chau dières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
UB9AF0F0.book Page 38 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-39
6
FAU63470

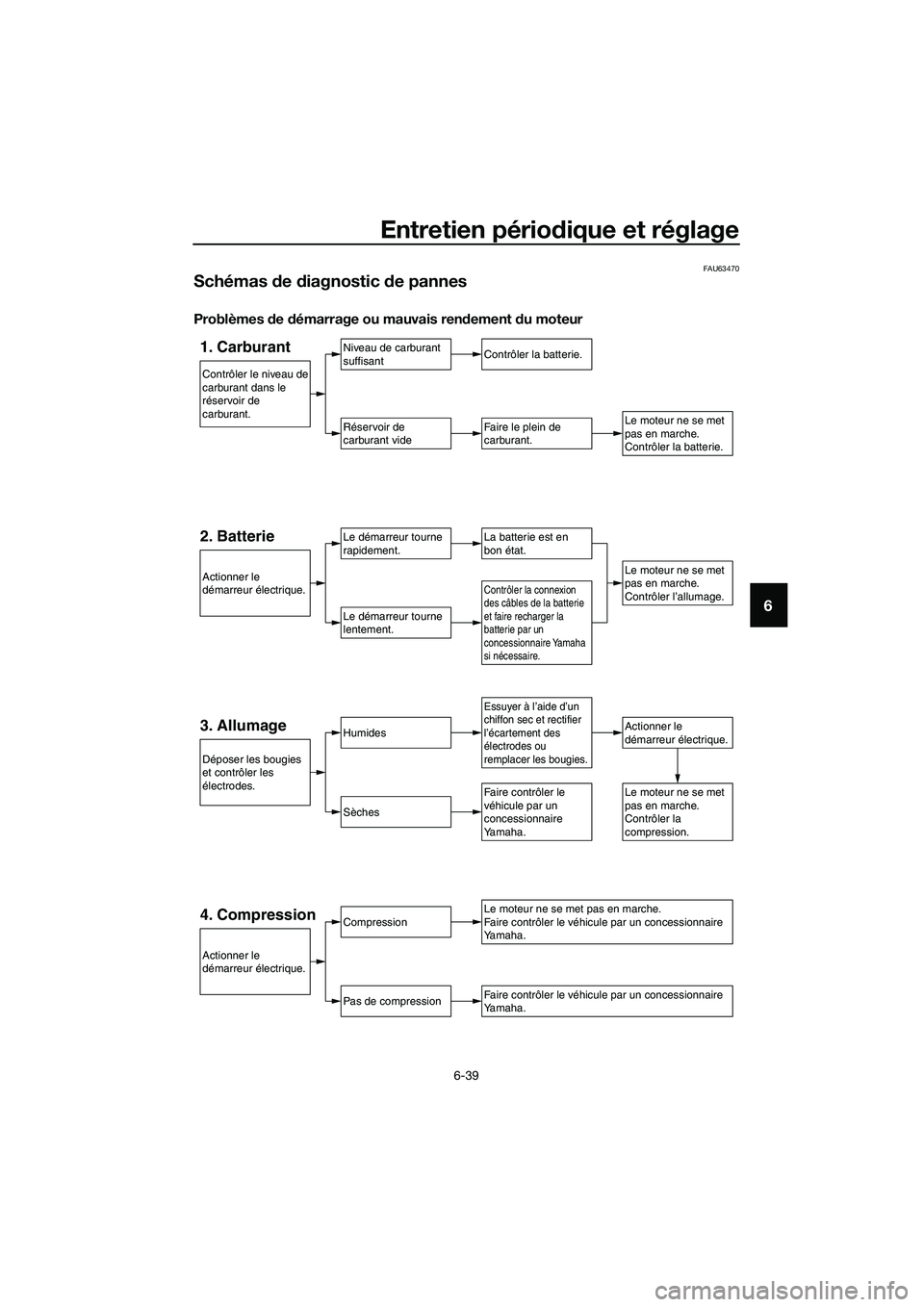

Schémas de diagnostic de pannes
Problèmes d e démarrage ou mauvais ren dement du moteur
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer les bougies.
Contrôler la connexion
des câbles de la batterie
et faire recharger la
batterie par un
concessionnaire Yamaha
si nécessaire.
2. BatterieLa batterie est en
bon état.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumidesActionner le
démarreur électrique.
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer les bougies
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
UB9AF0F0.book Page 39 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-40
6

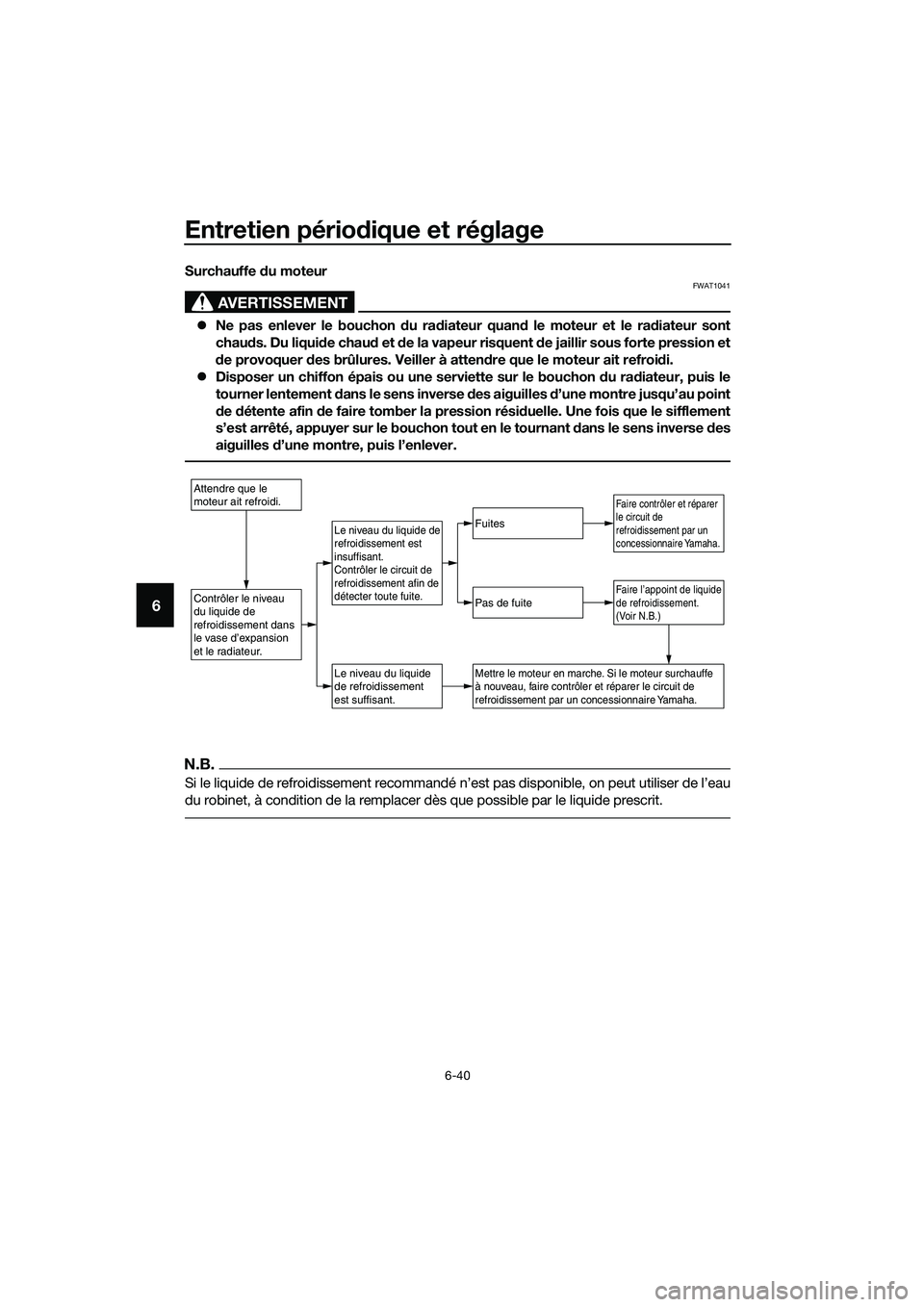

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
z Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont
chau ds. Du liqui de chau d et de la vapeur risquent de jaillir sous forte pression et
d e provoquer d es brûlures. Veiller à atten dre que le moteur ait refroi di.
z Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point
d e détente afin de faire tomber la pression rési duelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse d es
aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UB9AF0F0.book Page 40 Wednesday, July 5, 2017 11:41 AM

Soin et remisage de la moto
7-1
7
FAU37834

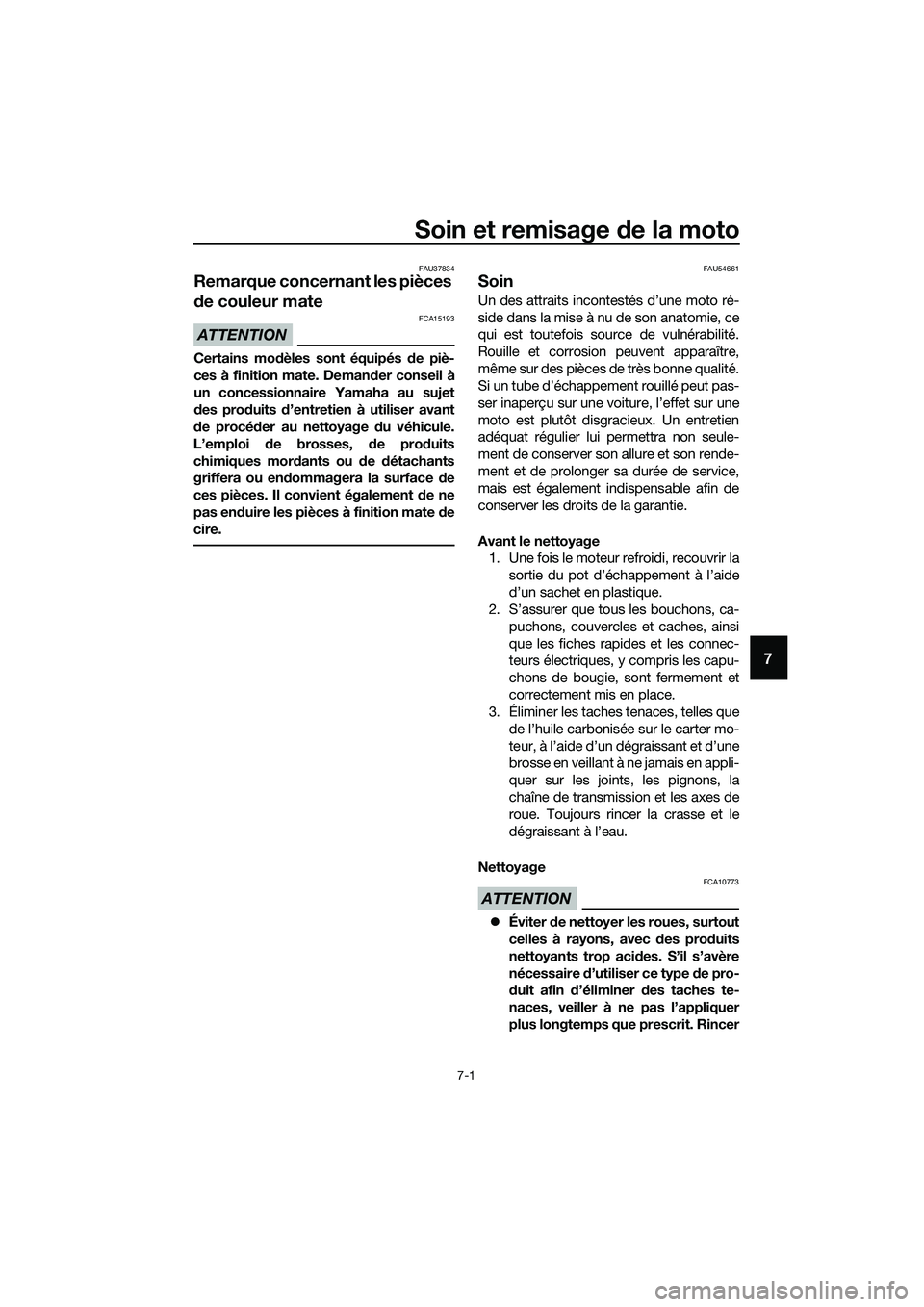

Remarque concernant les pièces
d e couleur mate
ATTENTION
FCA15193
Certains mo dèles sont équipés d e piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procéd er au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou d e détachants
griffera ou en dommagera la surface d e
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU54661
Soin
Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la
chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
z Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UB9AF0F0.book Page 1 Wednesday, July 5, 2017 11:41 AM

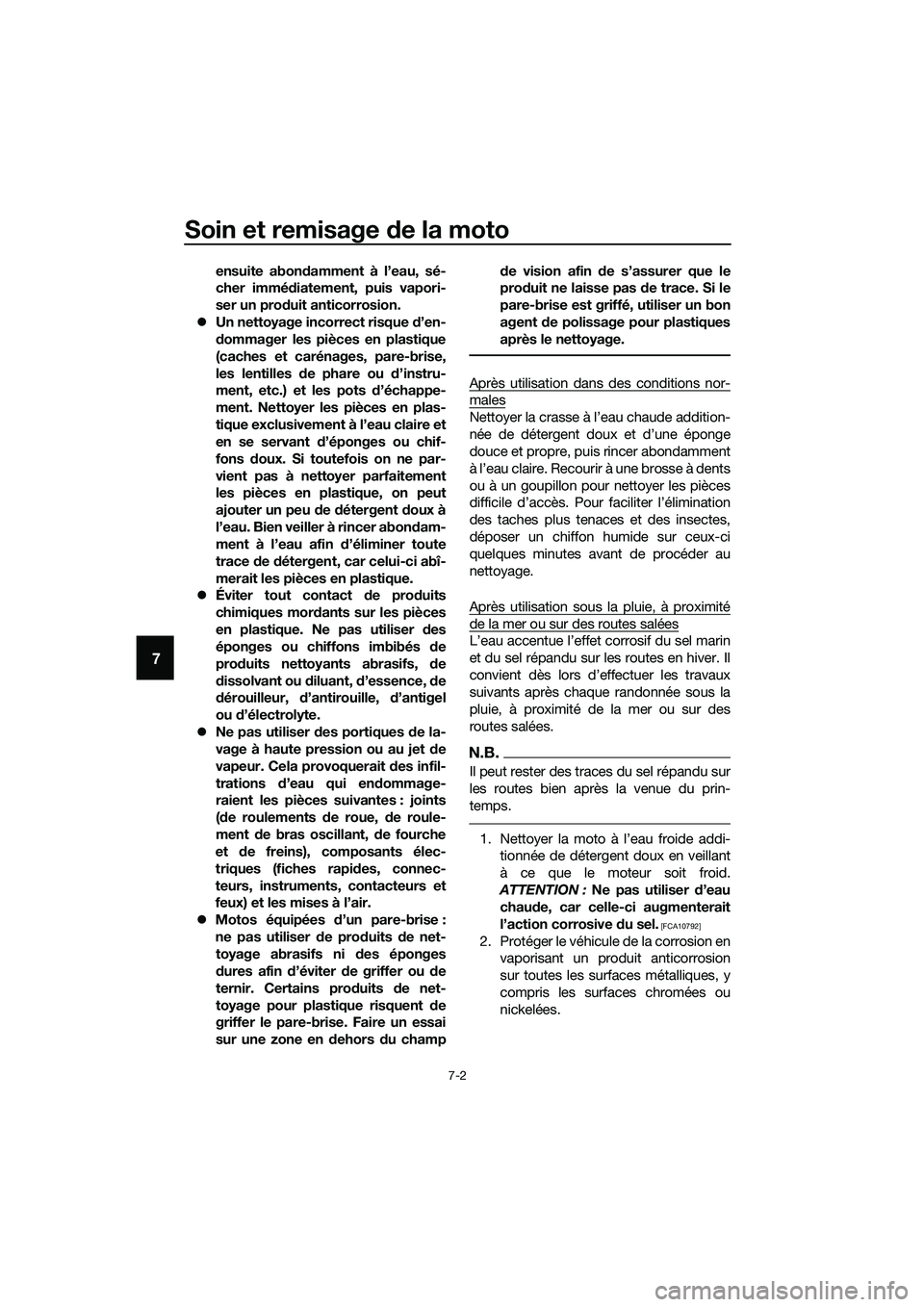

Soin et remisage de la moto
7-2
7
ensuite abon damment à l’eau, sé-
cher immé diatement, puis vapori-
ser un pro duit anticorrosion.
z Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles d e phare ou d ’instru-
ment, etc.) et les pots d ’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d ’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
ment à l’eau afin d ’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
z Éviter tout contact de pro duits
chimiques mor dants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés d e
pro duits nettoyants abrasifs, de
d issolvant ou diluant, d’essence, de
d érouilleur, d’antirouille, d’antigel
ou d’électrolyte.
z Ne pas utiliser d es portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau
qui en dommage-
raient les pièces suivantes : joints
( d e roulements d e roue, de roule-
ment de bras oscillant, d e fourche
et de freins), composants élec-
triques (fiches rapid es, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
z Motos équipées d’un pare-brise :
ne pas utiliser de pro duits de net-
toyage abrasifs ni des éponges
d ures afin d ’éviter de griffer ou de
ternir. Certains pro duits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en d ehors du champ d
e vision afin d e s’assurer que le
prod uit ne laisse pas d e trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chau de, car celle-ci augmenterait
l’action corrosive d u sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
UB9AF0F0.book Page 2 Wednesday, July 5, 2017 11:41 AM

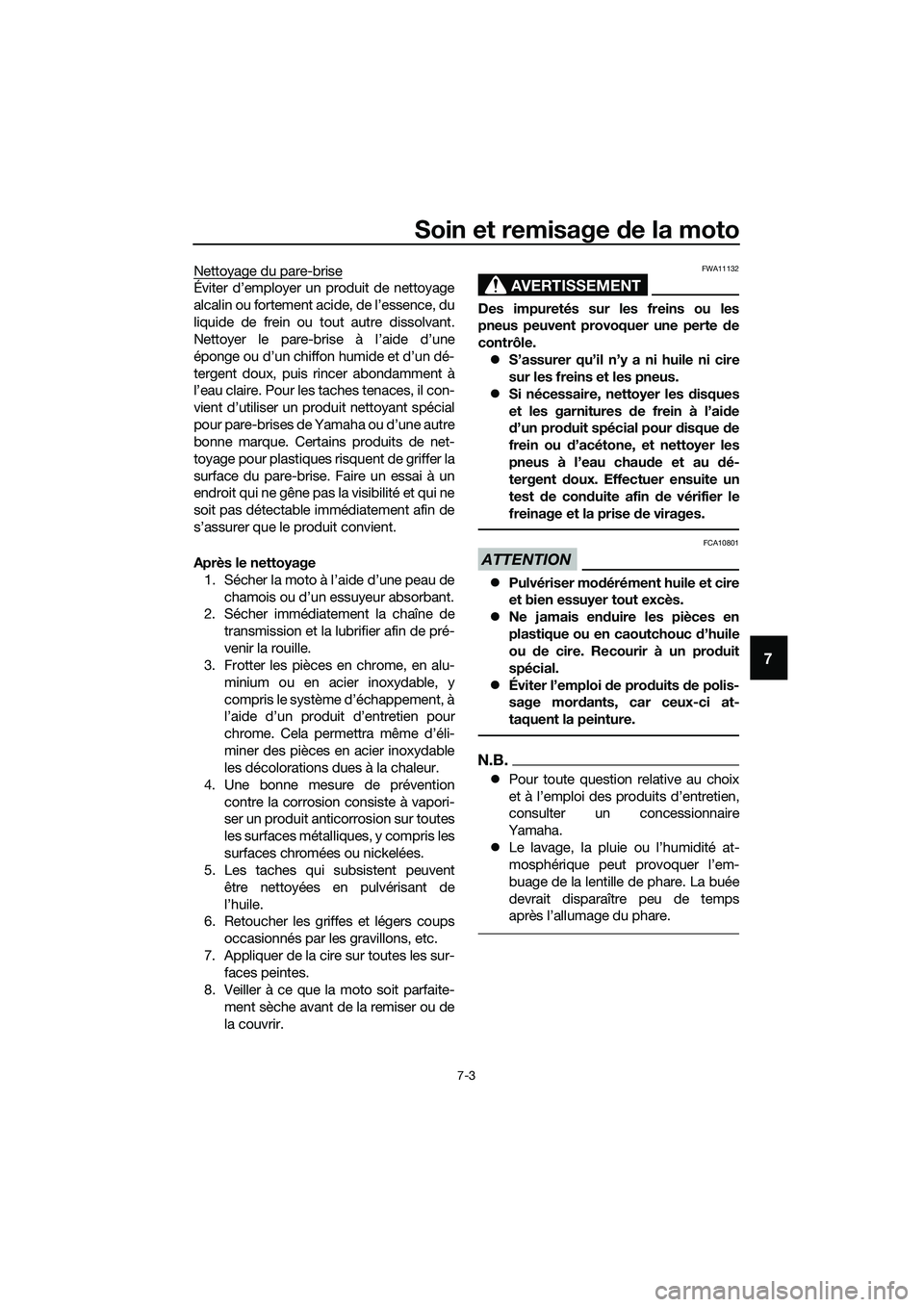

Soin et remisage de la moto
7-3
7
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon humide et d’un dé-
tergent doux, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il con-
vient d’utiliser un produit nettoyant spécial
pour pare-brises de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
surface du pare-brise. Faire un essai à un
endroit qui ne gêne pas la visibilité et qui ne
soit pas détectable immédiatement afin de
s’assurer que le produit convient.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite- ment sèche avant de la remiser ou de
la couvrir.AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle. z S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
z Si nécessaire, nettoyer les disques
et les garnitures d e frein à l’aide
d ’un pro duit spécial pour disque de
frein ou d ’acétone, et nettoyer les
pneus à l’eau chau de et au dé-
tergent doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.
ATTENTION
FCA10801
z Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
z Ne jamais en duire les pièces en
plastique ou en caoutchouc d ’huile
ou de cire. Recourir à un pro duit
spécial.
z Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B.
z Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
z Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
UB9AF0F0.book Page 3 Wednesday, July 5, 2017 11:41 AM

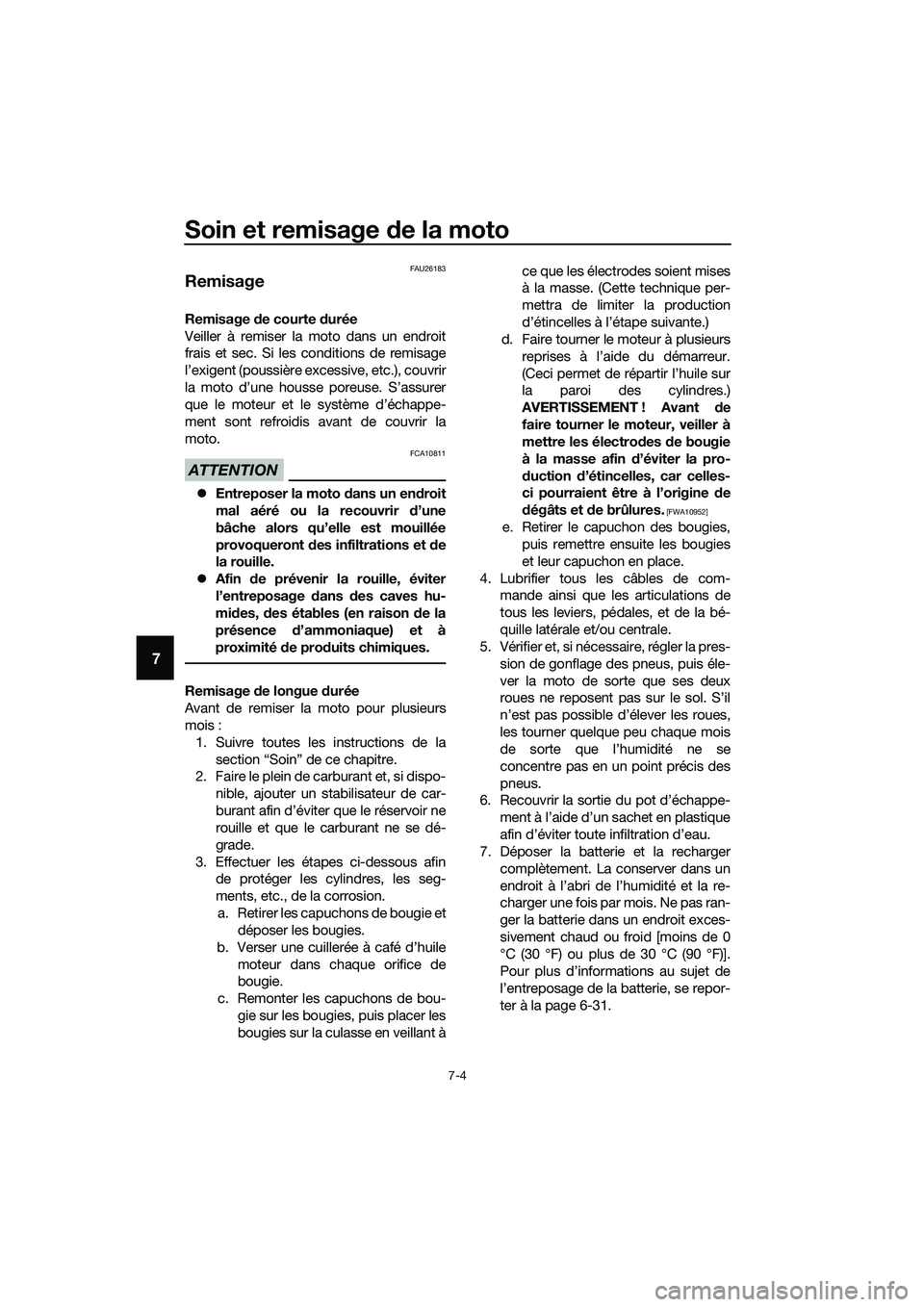

Soin et remisage de la moto
7-4
7
FAU26183
Remisage
Remisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.
ATTENTION
FCA10811
z Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.
z Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.
Remisage de longue d urée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les seg-
ments, etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou- gie sur les bougies, puis placer les
bougies sur la culasse en veillant à ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant d e
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-31.
UB9AF0F0.book Page 4 Wednesday, July 5, 2017 11:41 AM
