YAMAHA MT-10 2020 Betriebsanleitungen (in German)

Besondere Merkmale
3-6
1
234
5
6
7
8
9
10
11
12
GAU79481
Schaltassistent (QSS)Der Schaltassistent (QSS) ermöglicht ein
Hochschalten bei Vollgas und ohne Betäti-
gung des Kupplungshebels. Wenn der
Schaltungsschalter Bewegung des Fuß-
schalthebels erkennt, werden Motorleistung
und Antriebsdrehmoment kurzzeitig ange-
passt, um das Hinaufschalten zu ermögli-
chen.HINWEISDer Schaltassistent arbeitet bei Geschwin-
digkeiten von mindestens 20 km/h (12 mi/h)
bei Motordrehzahlen von 2000 U/min oder
höher und nur beim Beschleunigen. Er ar-
beitet nicht, wenn der Kupplungshebel ge-zogen ist.ACHTUNG
GCA26260
Zur Vermeidung einer Beschädigung
des Antriebs stets den Kupplungshebel
verwenden, wenn mit niedriger Ge-
schwindigkeit gefahren wird, wenn hin-
untergeschaltet wird oder wenn derSchaltassistent (QSS) ausgeschaltet ist.
B67-9-G4.book 6 ページ ２０１９年７月３１日　水曜日　午後４時４４分

4-1
1
2
34
5
6
7
8
9
10
11
12
Funktionen der Instrument e und Bedienungselemente
GAU10979
WegfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
ein Hauptschlüssel zur Neuprogram-
mierung

zwei Standardschlüssel

ein Transponder (in jedem Schlüssel)

eine Wegfahrsperreneinheit (im Fahr-
zeug)

ein Steuergerät (im Fahrzeug)

eine Systemanzeigeleuchte (Seite 4-7)
Über die Schlüssel
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Den
Hauptschlüssel zur Neuprogrammierung an
einem sicheren Ort aufbewahren. Erforder-
lichenfalls das Fahrzeug mit allen drei
Schlüsseln zu einem Yamaha-Händler brin-
gen, um sie neu programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
HINWEIS
Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern halten,
da diese Signalstörungen verursachenkönnen.
ACHTUNG
GCA11823
DEN HAUPTSCHLÜSSEL ZUR NEUPRO-
GRAMMIERUNG NICHT VERLIEREN! WURDE ER VERLOREN, WENDEN SIE
SICH UNVERZÜGLICH AN IHREN HÄND-
LER! Bei Verlust des Hauptschlüssels
zur Neuprogrammierung können die
vorhandenen Standardschlüssel weiter-
hin zum Starten des Fahrzeugs verwen-
det werden. Allerdings ist das
Programmieren eines neuen Standard-
schlüssels unmöglich. Falls alle Schlüs-
sel verloren oder beschädigt wurden,
muss das gesamte Wegfahrsperrensys-
tem ersetzt werden. Es wird daher zum
sorgsamen Umgang mit den Schlüsseln
geraten.

Nicht in Wasser tauchen.

Keinen hohen Temperaturen aus-
setzen.

Nicht in der Nähe von Magneten
platzieren.

Nicht in der Nähe von Gegenstän-
den platzieren, die elektrische Sig-
nale übertragen.

Nicht grob handhaben.

Nicht schleifen oder verändern.

Nicht zerlegen.

Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-ben Schlüsselring anbringen.

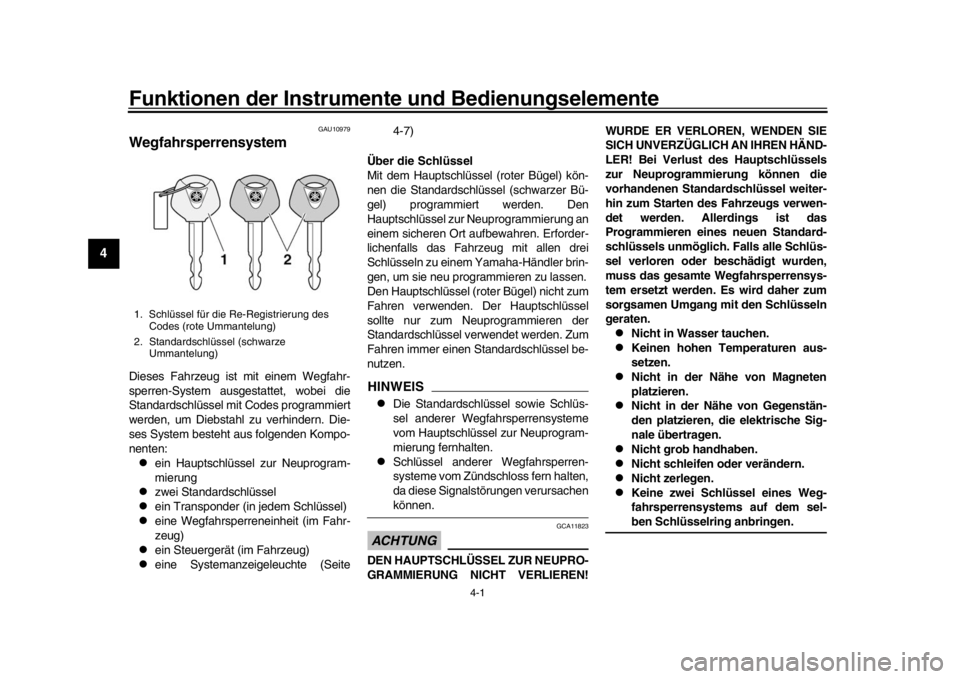

1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
B67-9-G4.book 1 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-2
1
2
345
6
7
8
9
10
11
12
GAU10474

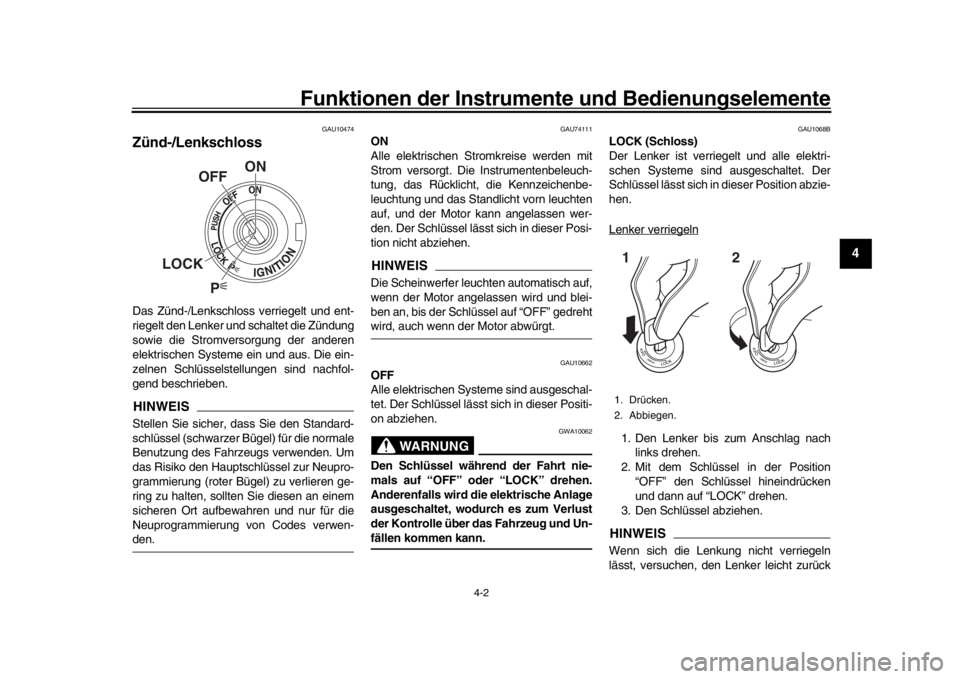

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU74111
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt. Die Instrumentenbeleuch-
tung, das Rücklicht, die Kennzeichenbe-
leuchtung und das Stand licht vorn leuchten
auf, und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedrehtwird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
B67-9-G4.book 2 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-3
1
2
34
5
6
7
8
9
10
11
12
nach rechts zu drehen.

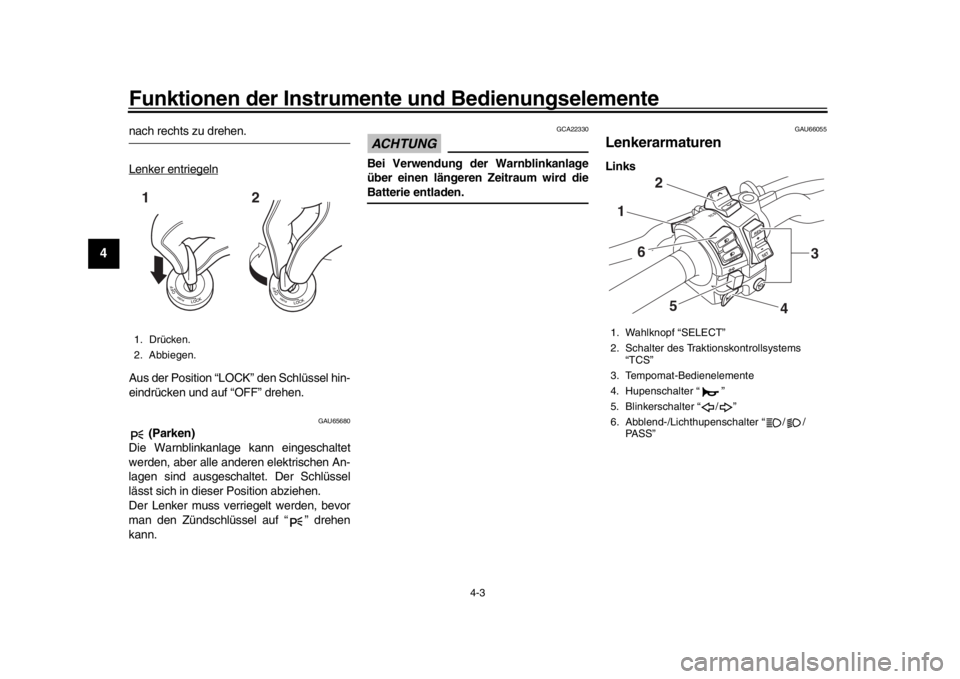

Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU65680
(Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle ander en elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verrie gelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwendung der Warnblinkanlage
über einen längeren Zeitraum wird dieBatterie entladen.
GAU66055
LenkerarmaturenLinks
1. Drücken.
2. Abbiegen.12
1. Wahlknopf “SELECT”
2. Schalter des Traktionskontrollsystems “TCS”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-/Lichthupenschalter “ / / PASS”
RESSE T
PAS
S
TCS
SELECT
1
6
5
4
2
3
B67-9-G4.book 3 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
345
6
7
8
9
10
11
12

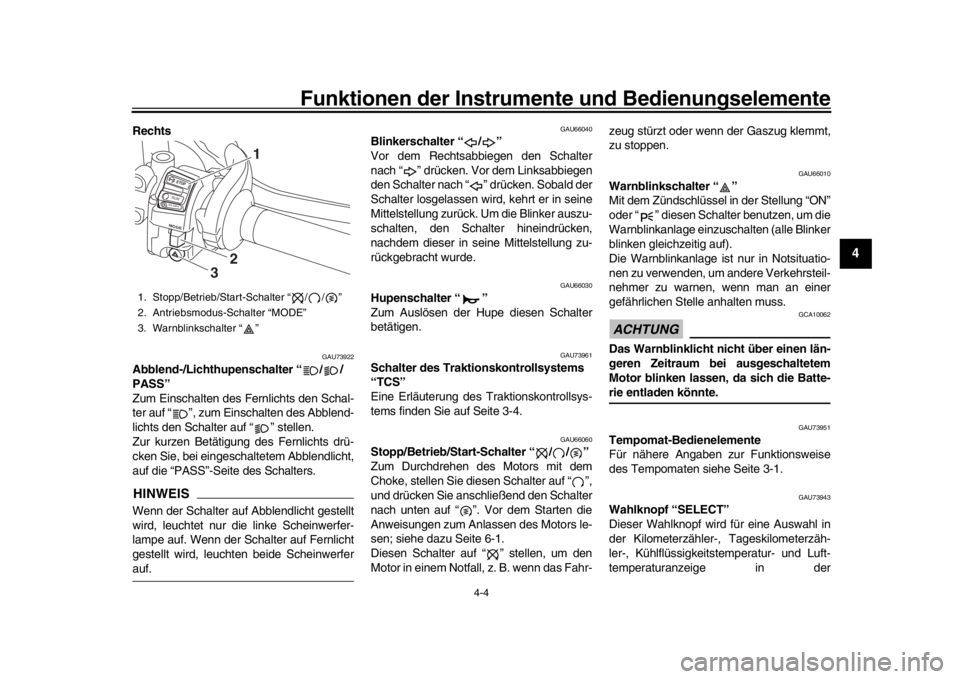

Rechts
GAU73922
Abblend-/Lichthupenschalter “ / /
PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblendlicht,
auf die “PASS”-Seite des Schalters.HINWEISWenn der Schalter auf Abblendlicht gestellt
wird, leuchtet nur die linke Scheinwerfer-
lampe auf. Wenn der Schalter auf Fernlicht
gestellt wird, leuchten beide Scheinwerferauf.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU73961
Schalter des Traktionskontrollsystems
“TCS”
Eine Erläuterung des Traktionskontrollsys-
tems finden Sie auf Seite 3-4.
GAU66060
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr- zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU73951
Tempomat-Bedienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-1.
GAU73943

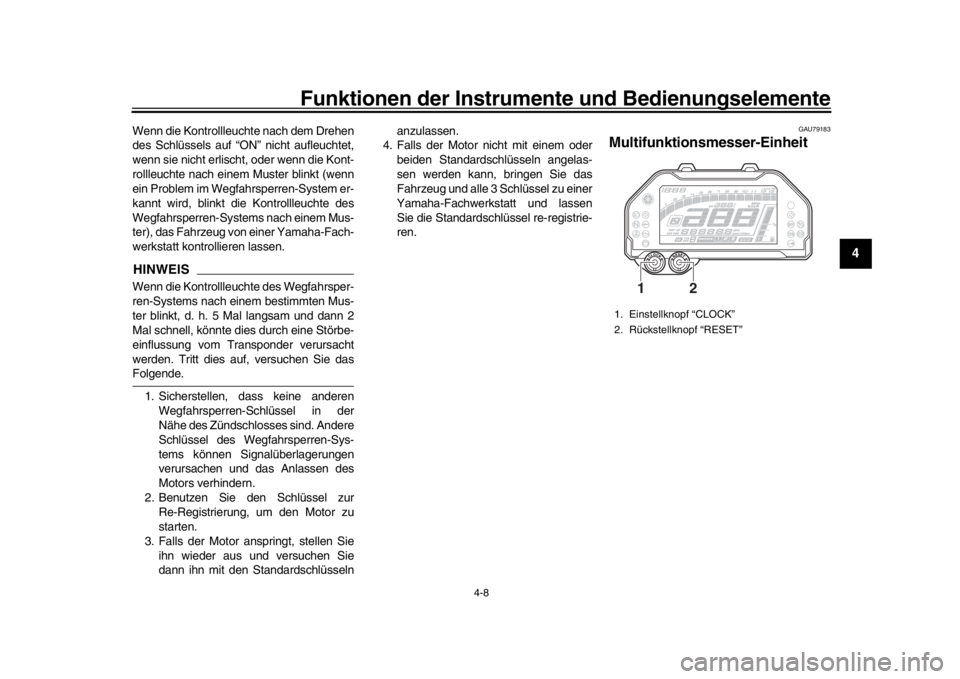

Wahlknopf “SELECT”
Dieser Wahlknopf wird für eine Auswahl in
der Kilometerzähler-, Tageskilometerzäh-
ler-, Kühlflüssigkeitstemperatur- und Luft-
temperaturanzeige in der
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
STOPM
ODERUNSTA R T
3
2
1
B67-9-G4.book 4 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-5
1
2
34
5
6
7
8
9
10
11
12
Multifunktionsmesser -Einheit verwendet.
(Siehe Seite 4-8.)
GAU73931
Antriebsmodus-Schalter “MODE”
Eine Beschreibung des Antriebsmodus fin-
den Sie auf Seite 3-3.
GAU4939G

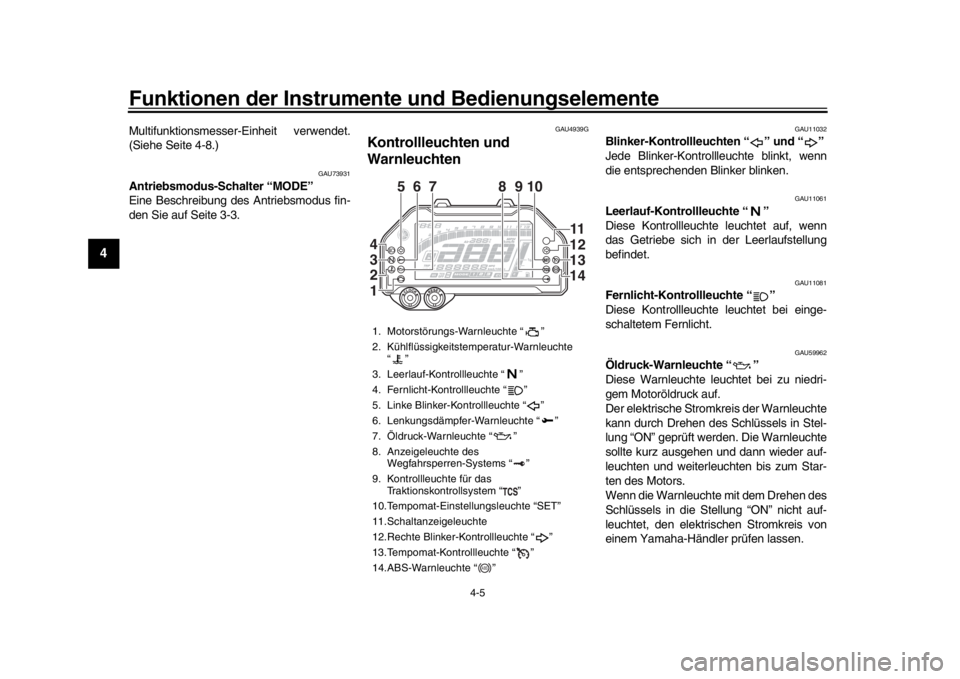

Kontrollleuchten und
Warnleuchten
GAU11032
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59962
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte kurz ausgehen und dann wieder auf-
leuchten und weiterleuchten bis zum Star-
ten des Motors.
Wenn die Warnleuchte mit dem Drehen des
Schlüssels in die Stellung “ON” nicht auf-
leuchtet, den elektrischen Stromkreis von
einem Yamaha-Händler prüfen lassen.
1. Motorstörungs-Warnleuchte “ ”
2. Kühlflüssigkeitstemperatur-Warnleuchte “”
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Linke Blinker-Kontrollleuchte “ ”
6. Lenkungsdämpfer-Warnleuchte “ ”
7. Öldruck-Warnleuchte “ ”
8. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
9. Kontrollleuchte für das Traktionskontrollsystem “ ”
10.Tempomat-Einstellungsleuchte “SET”
11.Schaltanzeigeleuchte
12.Rechte Blinker-Kontrollleuchte “ ”
13.Tempomat-Kontrollleuchte “ ”
14.ABS-Warnleuchte “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
B67-9-G4.book 5 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-6
1
2
345
6
7
8
9
10
11
12
ACHTUNG
GCA21210
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, sofort den Motor aus-
schalten und den Öls tand prüfen. Falls
der Ölstand unter dem Minimalstand
liegt, Öl der empfohlenen Sorte bis zum
vorgeschriebenen Stand nachfüllen.
Wenn die Öldruck-Warnleuchte dauer-
haft leuchtet, obwohl der Ölstand kor-
rekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen.HINWEISWenn die Warnleuchte nach dem Starten
des Motors nicht verlischt, den Motoröl-
stand prüfen und Motoröl bei Bedarf nach-
füllen. (Siehe Seite 7-10.)
Wenn die Warnleuchte nach dem Nachfül-
len von Motoröl weiterleuchtet, das Fahr-
zeug von einem Yamaha-Händler prüfenlassen.
GAU74073
Tempomat-Kontrollleuchten “ ”/“SET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-1.)
HINWEISBeim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einemYamaha-Händler kontrollieren.
GAU11448
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen. HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet (schalten) sich der (die) Kühlerlüfter
je nach Kühlflüssigkeitstemperatur im
Kühler automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 7-36 für weitere Anweisungen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nichtweiter betrieben werden.
GAU73172
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesys tem von einer
Yamaha-Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
GAU69892
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt. (Siehe Seite 4-18.)
ABS
B67-9-G4.book 6 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
34
5
6
7
8
9
10
11
12
HINWEISFalls die Leuchte überhaupt nicht aufleuch-
tet, oder wenn die Leuchte nach Erreichen
einer Geschwindigkeit von 10 km/h (6 mi/h)
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
GAU74082
Kontrollleuchte für das Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet
diese Kontrollleuchte.
HINWEISBeim Starten des Fahr zeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAU74100
Lenkungsdämpfer-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Lenkungsdämpfer ein Problem erkannt
wird. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU74091
Schaltanzeigeleuchte
Diese Anzeigeleuchte kann so eingestellt
werden, dass sie sich bei gewählten Motor-
drehzahlen ein- und ausschaltet. (Siehe
Seite 4-15.)HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrs perren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
B67-9-G4.book 7 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-8
1
2
345
6
7
8
9
10
11
12
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont-
rollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.HINWEISWenn die Kontrollleuchte des Wegfahrsper-
ren-Systems nach ei nem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Transponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlü ssel re-registrie-
ren.
GAU79183
Multifunktionsmesser-Einheit1. Einstellknopf “CLOCK”
2. Rückstellknopf “RESET”
12
B67-9-G4.book 8 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-9
1
2
34
5
6
7
8
9
10
11
12
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.

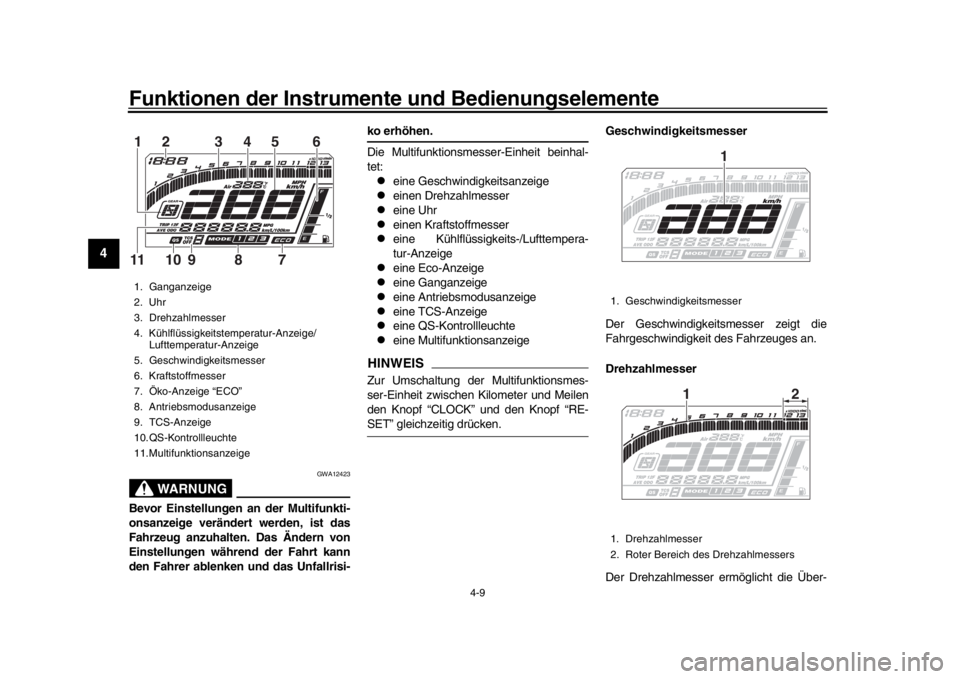

Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige

einen Drehzahlmesser

eine Uhr

einen Kraftstoffmesser

eine Kühlflüssigkeits-/Lufttempera-
tur-Anzeige

eine Eco-Anzeige

eine Ganganzeige

eine Antriebsmodusanzeige

eine TCS-Anzeige

eine QS-Kontrollleuchte

eine Multifunktionsanzeige
HINWEISZur Umschaltung der Multifunktionsmes-
ser-Einheit zwischen Kilometer und Meilen
den Knopf “CLOCK” und den Knopf “RE-SET” gleichzeitig drücken. Geschwindig
keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
1. Ganganzeige
2. Uhr
3. Drehzahlmesser
4. Kühlflüssigkeitstemperatur-Anzeige/ Lufttemperatur-Anzeige
5. Geschwindigkeitsmesser
6. Kraftstoffmesser
7. Öko-Anzeige “ECO”
8. Antriebsmodusanzeige
9. TCS-Anzeige
10.QS-Kontrollleuchte
11.Multifunktionsanzeige12 3 5 46
9
10 7 8
11
1. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1
12
B67-9-G4.book 9 ページ ２０１９年７月３１日　水曜日　午後４時４４分
