YAMAHA SR125 2000 Betriebsanleitungen (in German)

Fahrzeugbeschreibung
2-2
2
Rechte Seitenansicht8. Sitzbank (Seite 3-8)
9. Federvorspannring (Seite 3-9)
10. Bordwerkzeug (Seite 6-1)
11. Luftfilter (Seite 6-10)12. Motoröl-Einfüllschraubverschluß
13. Fußbremshebel (Seite 3-5)
14. Fußraste
15. Batterie (Seite 6-26)
G_3mw.book Page 2 Friday, March 30, 2001 1:58 PM

Fahrzeugbeschreibung
2-3
2
Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-4)
2. Lenkerarmatur links (Seite 3-2)
3. Tachometer (Seite 3-2)
4. Bremsflüssigkeitsbehälter vorn (Seite 6-20)5. Lenkerarmatur rechts (Seite 3-3)
6. Handbremshebel (Seite 3-4)
7. Gasdrehgriff (Seite 6-12)
8. Zünd-/Lenkschloß (Seite 3-1)
G_3mw.book Page 3 Friday, March 30, 2001 1:58 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren FunktionGAU00029*
Zünd-/LenkschloßDas Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der Schlüssel kann abgezogen
werden.
GAU00040
LOCK
In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den Zündschlüs-
sel in Position “OFF” hineindrücken und auf
“LOCK” drehen, dann abziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrücken
und auf “OFF” drehen.
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @1. Drücken.
2. Drehen.
G_3mw.book Page 1 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00056
Warn-/Kontrolleuchten
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00095*
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Damit kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.
GAU00118
Lenkerarmaturen
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
1. Leerlauf-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Fernlicht-Kontrolleuchte “ ”
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Lichtschalter
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
G_3mw.book Page 2 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Links-
abbiegen den Schalter in Richtung “ ”
drücken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zurück.
Um die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klem-
mender Drosselklappe oder Umfallen des
Motorrads. Der Motor kann nur in Schal-
terstellung “ ” laufen. Den Schalter nur
in Notsituationen auf “ ” stellen.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen. @
1. Motorstoppschalter
2. Starterschalter “ ”
G_3mw.book Page 3 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00152
KupplungshebelDer Kupplungshebel, der einen Anlaßsperr-
schalter beherbergt, befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten. (Für nähere Informationen
über den Kupplungsschalter die Anweisun-
gen zum Anlassen des Motors lesen.)
GAU00157
FußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00158
HandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
1. Kupplungshebel
1. Fußschalthebel
1. Handbremshebel
G_3mw.book Page 4 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00162

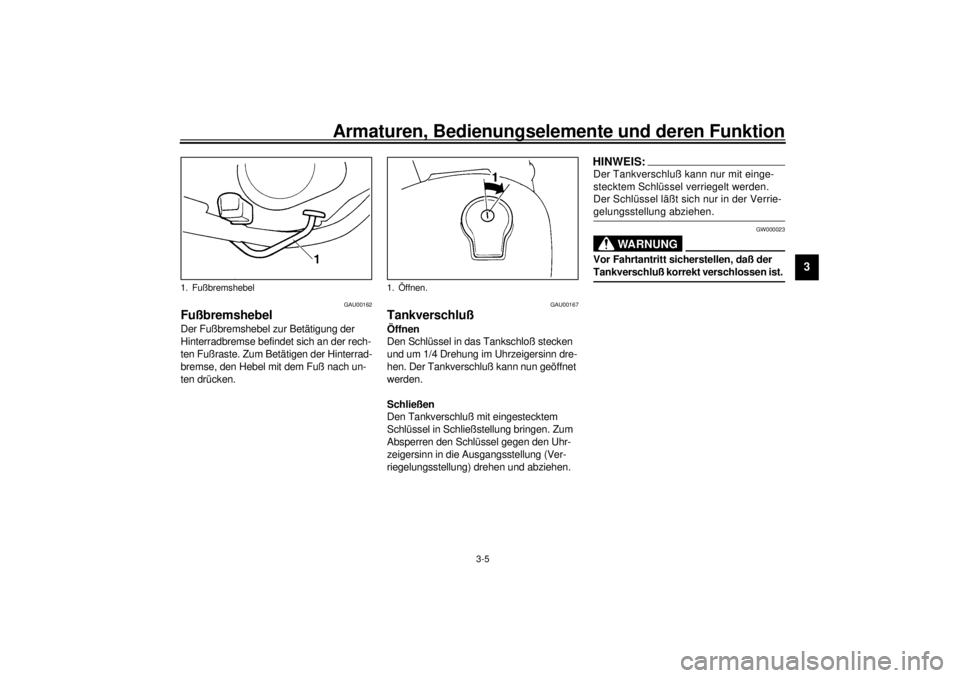

FußbremshebelDer Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste. Zum Betätigen der Hinterrad-
bremse, den Hebel mit dem Fuß nach un-
ten drücken.
GAU00167
TankverschlußÖffnen
Den Schlüssel in das Tankschloß stecken
und um 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluß kann nun geöffnet
werden.
Schließen
Den Tankverschluß mit eingestecktem
Schlüssel in Schließstellung bringen. Zum
Absperren den Schlüssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und abziehen.
HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel verriegelt werden.
Der Schlüssel läßt sich nur in der Verrie-
gelungsstellung abziehen. @
GW000023
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
1. Fußbremshebel
1. Öffnen.
G_3mw.book Page 5 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU01183

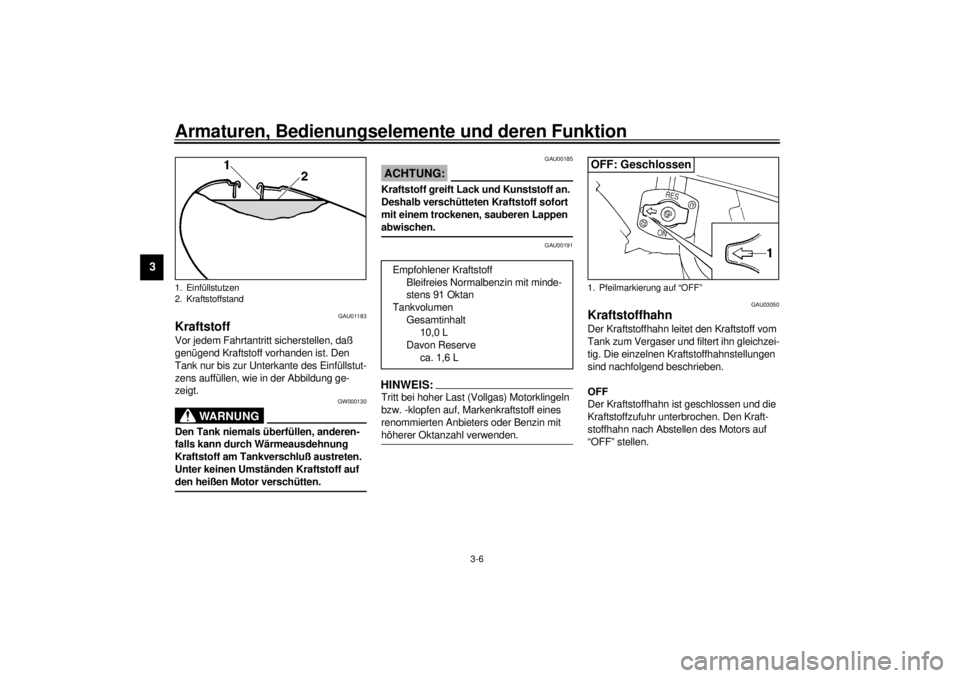

KraftstoffVor jedem Fahrtantritt sicherstellen, daß
genügend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des Einfüllstut-
zens auffüllen, wie in der Abbildung ge-
zeigt.
GW000130
WARNUNG
@ Den Tank niemals überfüllen, anderen-
falls kann durch Wärmeausdehnung
Kraftstoff am Tankverschluß austreten.
Unter keinen Umständen Kraftstoff auf
den heißen Motor verschütten. @
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen Lappen
abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
GAU03050
KraftstoffhahnDer Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig. Die einzelnen Kraftstoffhahnstellungen
sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Den Kraft-
stoffhahn nach Abstellen des Motors auf
“OFF” stellen.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit minde-
stens 91 Oktan
Tankvolumen
Gesamtinhalt
10,0 L
Davon Reserve
ca. 1,6 L
1. Pfeilmarkierung auf “OFF”OFF: Geschlossen
G_3mw.book Page 6 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3

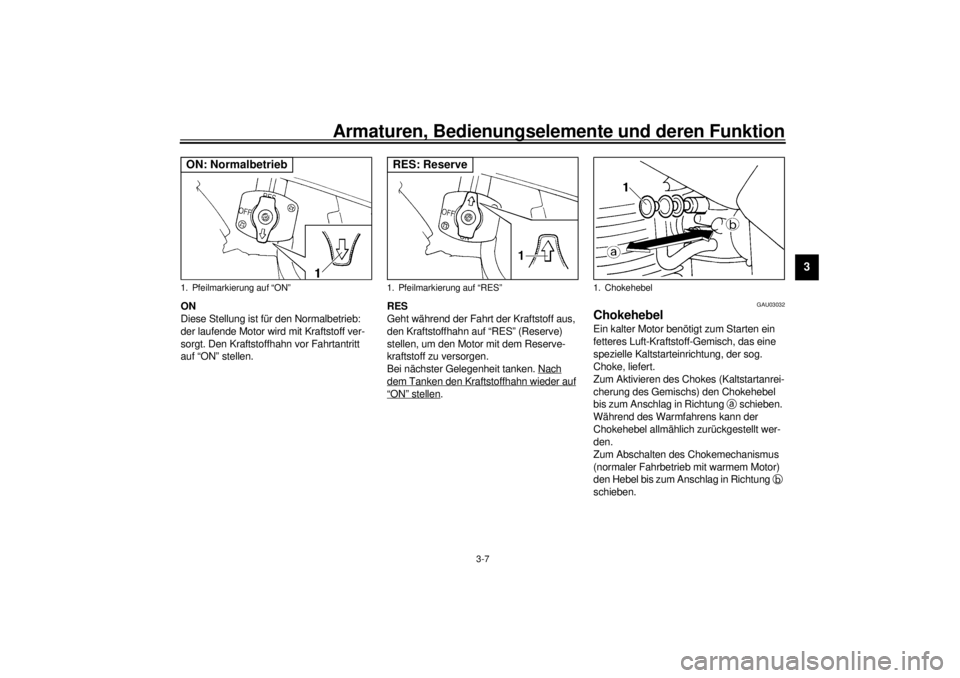

ON
Diese Stellung ist für den Normalbetrieb:
der laufende Motor wird mit Kraftstoff ver-
sorgt. Den Kraftstoffhahn vor Fahrtantritt
auf “ON” stellen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn auf “RES” (Reserve)
stellen, um den Motor mit dem Reserve-
kraftstoff zu versorgen.
Bei nächster Gelegenheit tanken. Nach

dem Tanken den Kraftstoffhahn wieder auf

“ON” stellen
.
GAU03032
ChokehebelEin kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag in Richtung
a schieben.
Während des Warmfahrens kann der
Chokehebel allmählich zurückgestellt wer-
den.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag in Richtung
b
schieben.
1. Pfeilmarkierung auf “ON”ON: Normalbetrieb
1. Pfeilmarkierung auf “RES”RES: Reserve
1. Chokehebel
G_3mw.book Page 7 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU01092

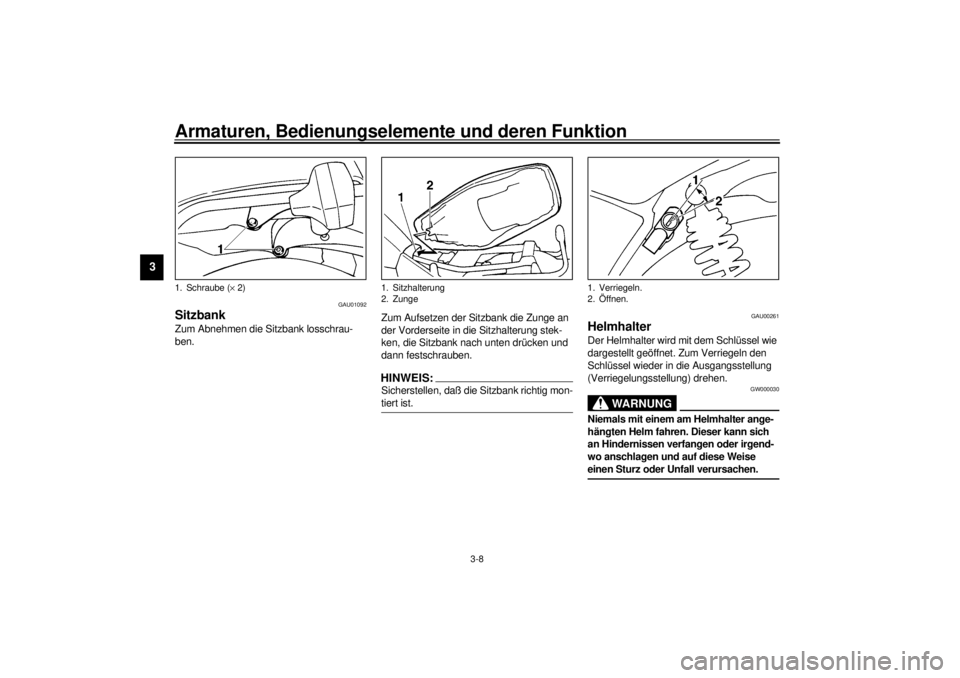

SitzbankZum Abnehmen die Sitzbank losschrau-
ben.Zum Aufsetzen der Sitzbank die Zunge an
der Vorderseite in die Sitzhalterung stek-
ken, die Sitzbank nach unten drücken und
dann festschrauben.
HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU00261
HelmhalterDer Helmhalter wird mit dem Schlüssel wie
dargestellt geöffnet. Zum Verriegeln den
Schlüssel wieder in die Ausgangsstellung
(Verriegelungsstellung) drehen.
GW000030
WARNUNG
@ Niemals mit einem am Helmhalter ange-
hängten Helm fahren. Dieser kann sich
an Hindernissen verfangen oder irgend-
wo anschlagen und auf diese Weise
einen Sturz oder Unfall verursachen. @
1. Schraube (´ 2)
1. Sitzhalterung
2. Zunge
1. Verriegeln.
2. Öffnen.
G_3mw.book Page 8 Friday, March 30, 2001 1:58 PM
