YAMAHA SR125 2000 Manual de utilização (in Portuguese)

DESCRIÇÃO
2-2
2

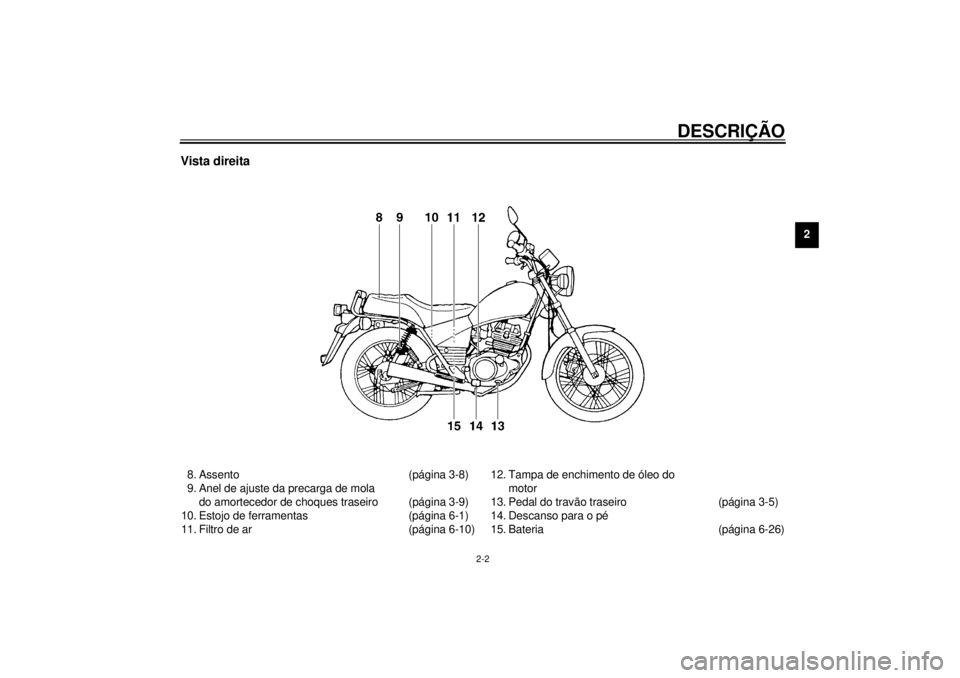

Vista direita8. Assento (página 3-8)
9. Anel de ajuste da precarga de mola
do amortecedor de choques traseiro (página 3-9)
10. Estojo de ferramentas (página 6-1)
11. Filtro de ar (página 6-10)12. Tampa de enchimento de óleo do
motor
13. Pedal do travão traseiro (página 3-5)
14. Descanso para o pé
15. Bateria (página 6-26)
P_3mw.book Page 2 Friday, March 30, 2001 1:56 PM

DESCRIÇÃO
2-3
2

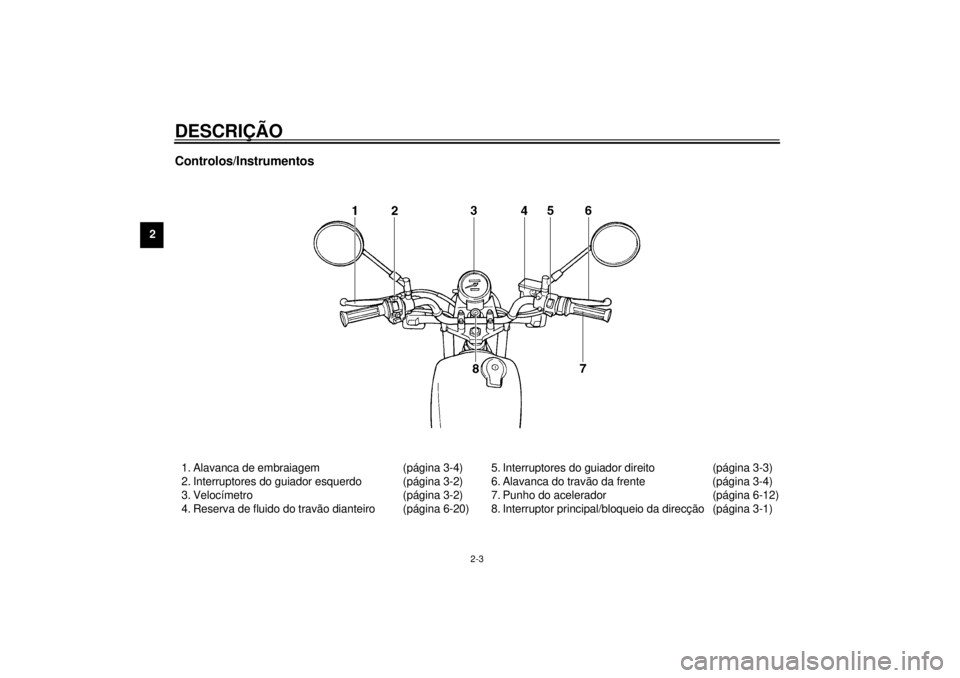

Controlos/Instrumentos1. Alavanca de embraiagem (página 3-4)
2. Interruptores do guiador esquerdo (página 3-2)
3. Velocímetro (página 3-2)
4. Reserva de fluido do travão dianteiro (página 6-20)5. Interruptores do guiador direito (página 3-3)
6. Alavanca do travão da frente (página 3-4)
7. Punho do acelerador (página 6-12)
8. Interruptor principal/bloqueio da direcção (página 3-1)
P_3mw.book Page 3 Friday, March 30, 2001 1:56 PM

3-1
3
PAU00027
3-FUNÇÕES DE CONTROLOS E INSTRUMENTOS
PAU00029*
Interruptor principal/bloqueio da
direcçãoO interruptor principal comanda a ignição e
os sistemas de luzes. O seu funcionamento
é descrito a seguir.
PAU00036
ON (Ligar)
Os circuitos eléctricos estão ligados. O mo-
tor pode ser posto a trabalhar. Nesta posi-
ção, não se pode tirar a chave.
PAU00038
OFF (Desligar)
Todos os circuitos eléctricos estão desliga-
dos. Nesta posição, pode-se tirar a chave.
PAU00040
LOCK
A direcção é bloqueada nesta posição e to-
dos os circuitos eléctricos são desligados.
Nesta posição pode-se tirar a chave.
Para a bloquear rode completamente os
dois punhos do guiador para a esquerda.
Exercendo pressão sobre a chave no inter-
ruptor principal, desande-a da posição
“OFF” para “LOCK” e retire-a.
Para desbloquear, volte a chave para a po-
sição “OFF” exercendo pressão sobre ela.
PW000016
AV I S O
@ Nunca gire a chave para “OFF” ou
“LOCK” quando a motocicleta estiver
em movimento. Os circuitos eléctricos
serão desligados, podendo resultar em
perda de controlo ou acidente. Certifi-
que-se de parar a motocicleta antes de
girar a chave para “OFF” ou “LOCK”. @1. Pressão
2. Gire
P_3mw.book Page 1 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-2
3
PAU00056
Indicadores luminosos
PAU00061
Indicador luminoso de ponto morto
“”
Este indicador ilumina-se quando a trans-
missão está em ponto morto.
PAU00057
Indicador luminoso mudança de direc-
ção “ ”
Este indicador cintila quando o interruptor
de mudança de direcção é deslocado para
a esquerda ou a direita.
PAU00063
Indicador luminoso do farol de máximos
“”
Este indicador ilumina-se quando o farol de
máximos está aceso.
PAU00095*
VelocímetroO velocímetro mostra a velocidade de con-
dução e está equipado com um contador e
um contador de percurso. Este último pode
ser restabelecido em “0” com o botão de
reinício. Utilize o contador de percurso para
verificar o quanto poderá percorrer com um
depósito de gasolina. Esta informação per-
mitir-lhe-á planear paragens para se rea-
bastecer em combustível.
PAU00118
Interruptores do guiador
PAU00134
Interruptor das luzes
Rodando este interruptor para a posição
“ ” acendem-se a luz auxiliar, as lu-
zes do contador e o farolim traseiro. Rodan-
do-o para a posição “ ”, acende-se
também a luze do farol.
PAU00121
Interruptor de farol alto/baixo
Rode o interruptor para a posição “ ”
para os máximos e “ ” para os médios.

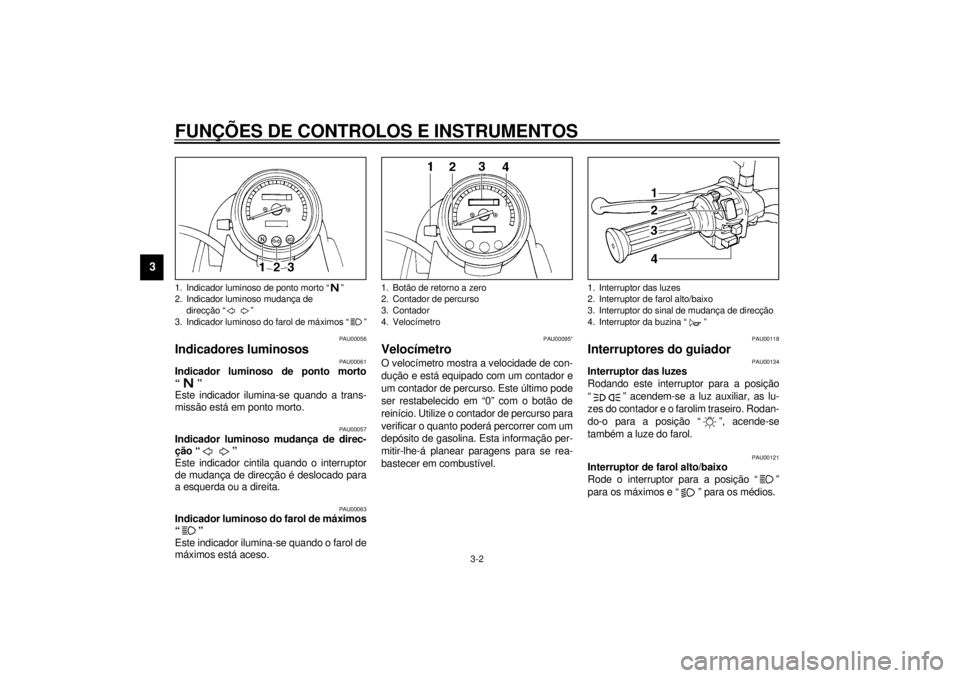

1. Indicador luminoso de ponto morto “ ”
2. Indicador luminoso mudança de
direcção “ ”
3. Indicador luminoso do farol de máximos “ ”
1. Botão de retorno a zero
2. Contador de percurso
3. Contador
4. Velocímetro
1. Interruptor das luzes
2. Interruptor de farol alto/baixo
3. Interruptor do sinal de mudança de direcção
4. Interruptor da buzina “ ”
P_3mw.book Page 2 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-3
3
PAU00127
Interruptor do sinal de mudança de di-
recção
Para indicar volta à direita, deslize o inter-
ruptor para “ ”; para indicar volta à es-
querda, cancelar o interruptor para “ ”.
Logo que libere o interruptor, este volta à
posição central. Para anular o sinal, accio-
ne o interruptor na sua extremidade para o
fazer voltar à sua posição central.
PAU00129
Interruptor da buzina “ ”
Carregue neste interruptor para buzinar.
PAU00138
Interruptor de paragem do motor
Este interruptor é um dispositivo de segu-
rança para ser utilizado numa emergência,
como por exemplo, quando uma moto res-
vala ou se ocorrer qualquer problema no
sistema de aceleração. Rode o interruptor
para a posição “ ” para ligar o motor. Em
caso de emergência, rode o interruptor
para a posição “ ” para o desligar.
PAU00143
Interruptor de arranque “ ”
O motor de arranque liga o motor quando
se carrega neste interruptor.
PC000005
PRECAUÇÃO:@ Consulte as instruções de arranque an-
tes de pôr o motor a trabalhar. @

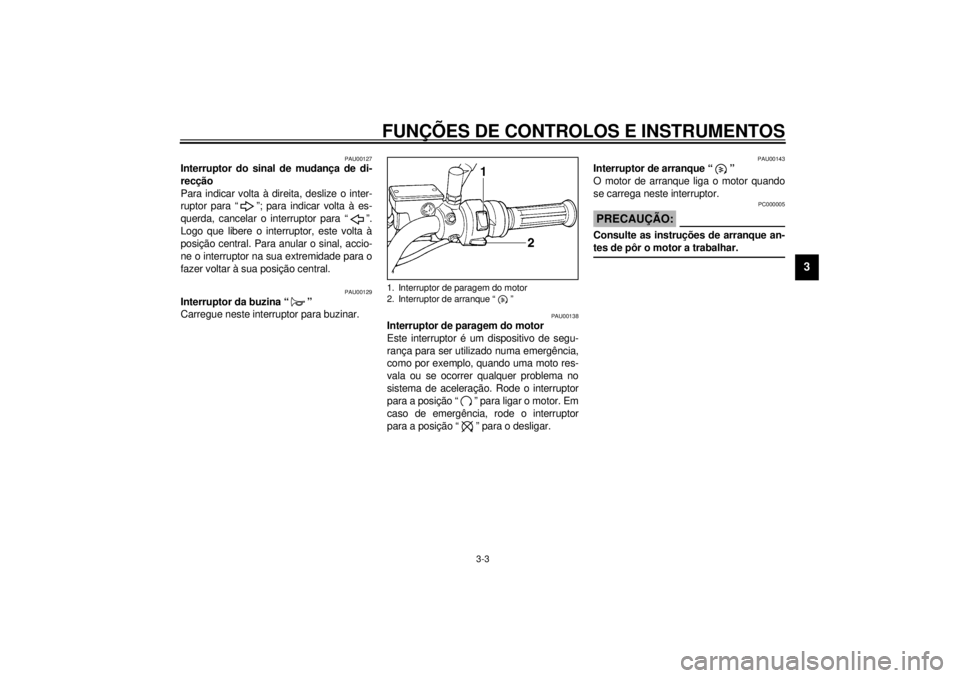

1. Interruptor de paragem do motor
2. Interruptor de arranque “ ”
P_3mw.book Page 3 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-4
3
PAU00152
Alavanca de embraiagemA alavanca de embraiagem está situada no
punho esquerdo do guiador e o sistema de
corte do circuito de ignição está incorpora-
do no suporte da alavanca de embraiagem.
Para desengatar a embraiagem, aperte
esta alavanca contra o punho do guiador e
solte-a para a engatar. Para uma operação
suave da embraiagem, deve apertar rapi-
damente a alavanca e soltá-la lentamente.
(Consulte os procedimentos de arranque
do motor para uma descrição do sistema
de corte do circuito de ignição).
PAU00157
Pedal de mudança de
velocidadesEsta moto está equipada com uma trans-
missão de 5 velocidades de engrenamento
constante.
O pedal de mudança de velocidades está
situado à esquerda do motor e é utilizado
em combinação com a engrenagem para
mudar de velocidade.
PAU00158
Alavanca do travão da frenteA alavanca do travão da frente está situada
no punho direito do guiador. Aperte-a con-
tra o punho do guiador para activar o travão
da frente.

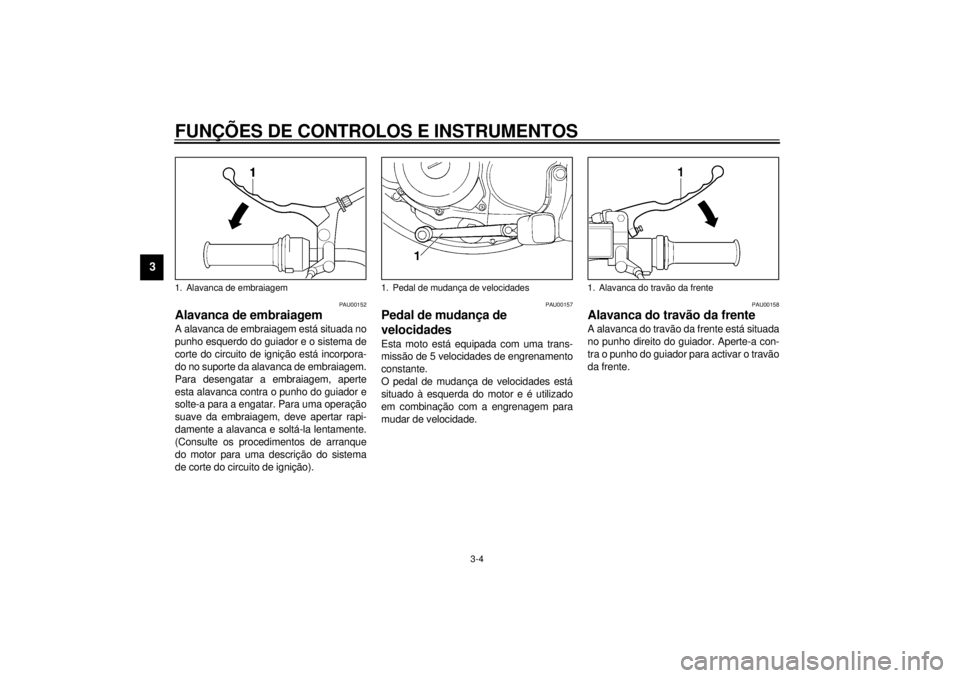

1. Alavanca de embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão da frente
P_3mw.book Page 4 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS

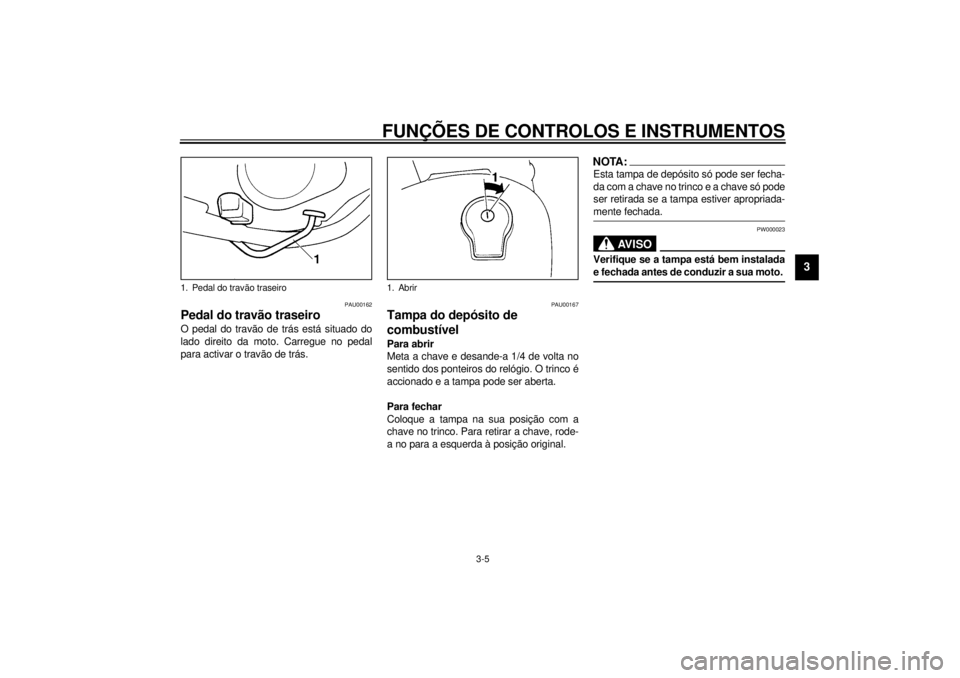

3-5
3
PAU00162
Pedal do travão traseiroO pedal do travão de trás está situado do
lado direito da moto. Carregue no pedal
para activar o travão de trás.
PAU00167
Tampa do depósito de
combustívelPara abrir
Meta a chave e desande-a 1/4 de volta no
sentido dos ponteiros do relógio. O trinco é
accionado e a tampa pode ser aberta.
Para fechar
Coloque a tampa na sua posição com a
chave no trinco. Para retirar a chave, rode-
a no para a esquerda à posição original.
NOTA:@ Esta tampa de depósito só pode ser fecha-
da com a chave no trinco e a chave só pode
ser retirada se a tampa estiver apropriada-
mente fechada. @
PW000023
AV I S O
@ Verifique se a tampa está bem instalada
e fechada antes de conduzir a sua moto. @
1. Pedal do travão traseiro
1. Abrir
P_3mw.book Page 5 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-6
3
PAU01183
CombustívelCertifique-se de que o depósito contém
combustível suficiente. Encha o depósito
de combustível até a base do tubo de en-
chiment, conforme mostrado na ilustração.
PW000130
AV I S O
@ Não encha demasiado o depósito de
combustível. Evite derramar combustí-
vel sobre o motor quente. Não encha o
depósito acima da base do tubo de en-
chimento, do contrário poderá transbor-
dar logo que o combustível se aqueça e
dilate. @
PAU00185
PRECAUÇÃO:@ Limpe sempre imediatamente o com-
bustível derramado com um pano macio
seco e limpo. O combustível pode dete-
riorar as superfícies pintadas ou as pe-
ças de plástico. @
PAU00191
NOTA:@ No caso de detonação ou de ruídos do mo-
tor, utilize uma outra marca de gasolina ou
gasolina com um índice de octano mais
elevado. @
PAU03050
Torneira de combustívelA torneira de combustível fornece combus-
tível do depósito ao carburadore e filtra-o.
A válvula de combustível possui três posi-
ções:
OFF
Com a válvula de combustível nesta posi-
ção, o combustível não corre. Coloque-a
nesta posição quando o motor não estiver a
funcionar.

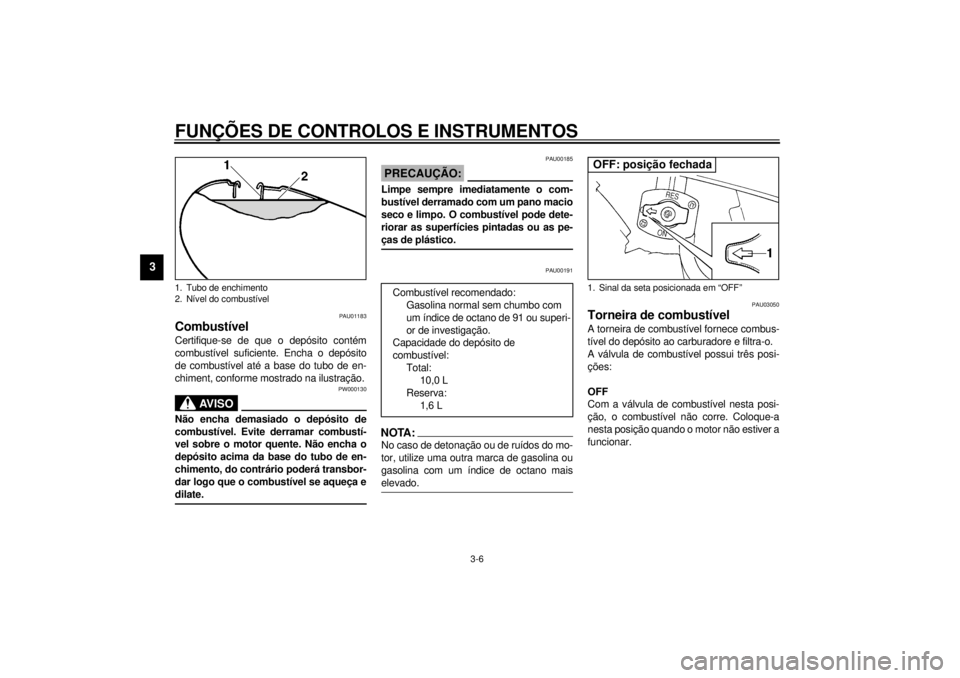

1. Tubo de enchimento
2. Nível do combustível
Combustível recomendado:
Gasolina normal sem chumbo com
um índice de octano de 91 ou superi-
or de investigação.
Capacidade do depósito de
combustível:
Total:
10,0 L
Reserva:
1,6 L
1. Sinal da seta posicionada em “OFF”OFF: posição fechada
P_3mw.book Page 6 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-7
3
ON
Com a válvula de combustível nesta posi-
ção, o combustível corre para o carburado-
re. Normalmente, acciona-se o motor e
conduz-se com a válvula de combustível
nesta posição.RES
Isto significa reserva. Se lhe faltar combus-
tível durante a condução, desloque a válvu-
la de combustivel para esta posição.
Reabasteça o depósito de combustível
logo que possa. Certifique-se de regular a
alavanca de volta a “ON” após o reabaste-
cimento!
PAU03032
Botão de arranque (choke)O arranque de um motor frio requer uma
mistura ar-combustível mais rica, a qual é
fornecida pelo motor de arranque (choke).
Desloque o botão em direcção
a para ligar
o motor de arranque (choke).
Desloque o botão direcção
b para desligar
o motor de arranque (choke)

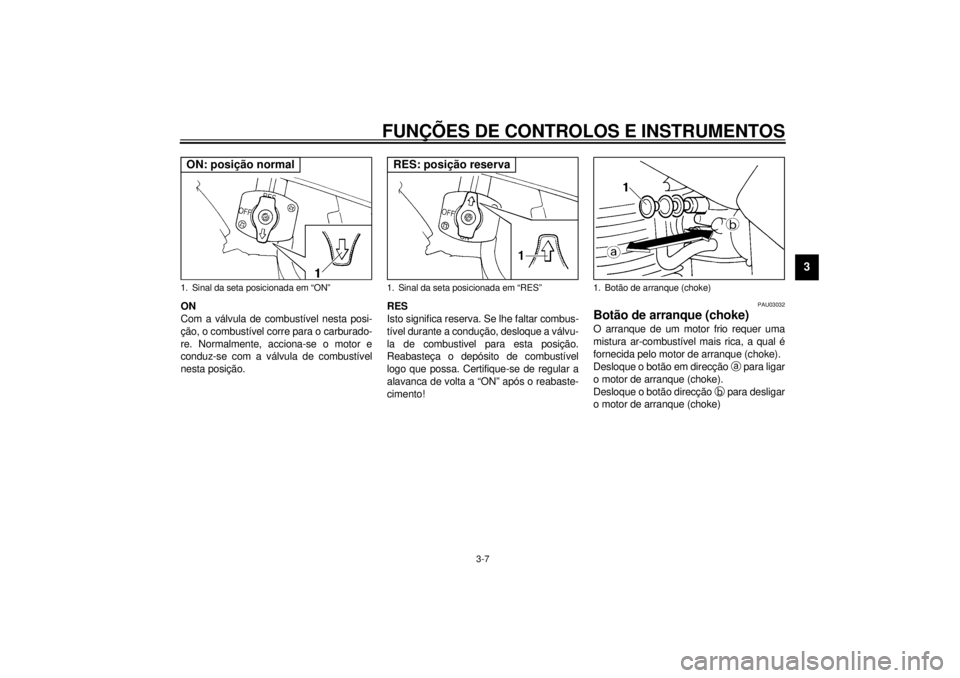

1. Sinal da seta posicionada em “ON”ON: posição normal
1. Sinal da seta posicionada em “RES”RES: posição reserva
1. Botão de arranque (choke)
P_3mw.book Page 7 Friday, March 30, 2001 1:56 PM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-8
3
PAU01092
AssentoPara remover o assento, retire os parafu-
sos.Para o reinstalar, insira a protuberância na
frente do assento dentro do receptáculo e
pressione para baixo o assento, aperte os
parafusos.
NOTA:@ Verifique se o assento está bem fixo. @
PAU00261
Suporte do capacetePara abrir o suporte do capacete, meta a
chave na fechadura e desande como indi-
cado na figura.
Para o bloquear, volte a desandar a chave
para a posição original.
PW000030
AV I S O
@ Nunca conduza com um capacete no su-
porte, porque ele pode chocar com ob-
jectos e causar a perda de controlo e
mesmo acidentes. @

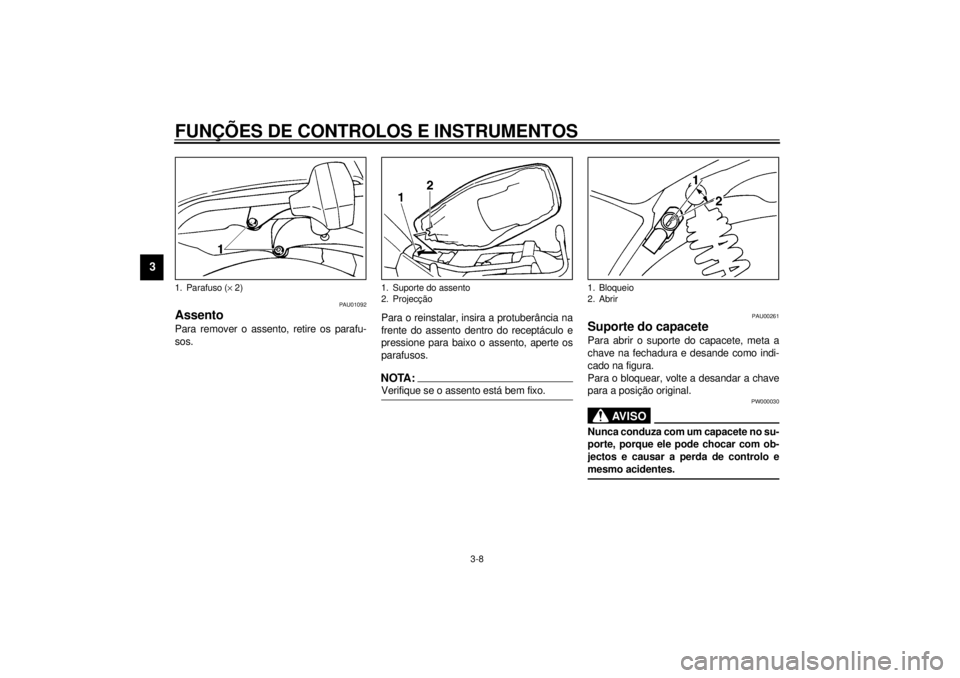

1. Parafuso (´ 2)
1. Suporte do assento
2. Projecção
1. Bloqueio
2. Abrir
