Periodiskt underhåll och justering
6-35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4. Sätt i en ny lampa i sockeln, tryck in den och vrid den medurs tills det tar
stopp.
5. Montera sockeln (tillsammans med lampan) genom att trycka in den och
vrida den medurs tills det tar stopp.
6. Montera strålkastarinsatsen genom att
skruva fast skruvarna.
MAU24135
Byte av bakljus-/bromsljuslampa

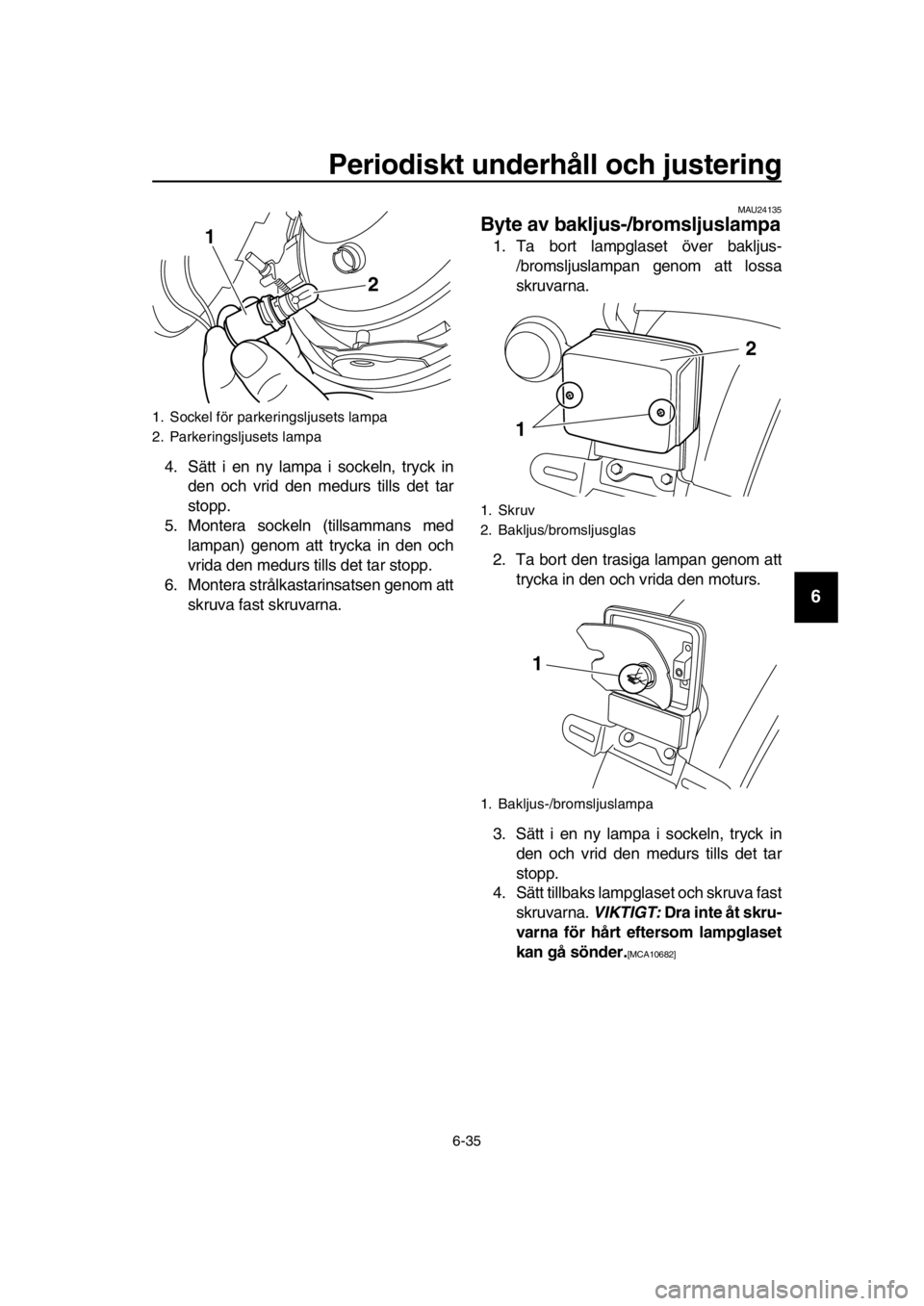

1. Ta bort lampglaset över bakljus-/bromsljuslampan genom att lossa
skruvarna.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
3. Sätt i en ny lampa i sockeln, tryck in den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruvarna. VIKTIGT: Dra inte åt skru-
varna för hårt eftersom lampglaset
kan gå sönder.
[MCA10682]
1. Sockel för parkeringsljusets lampa
2. Parkeringsljusets lampa
1
2
1. Skruv
2. Bakljus/bromsljusglas
1. Bakljus-/bromsljuslampa
1 2
1
2RD-F8199-M1.book 35 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU60010
Byte av blinkerslampa

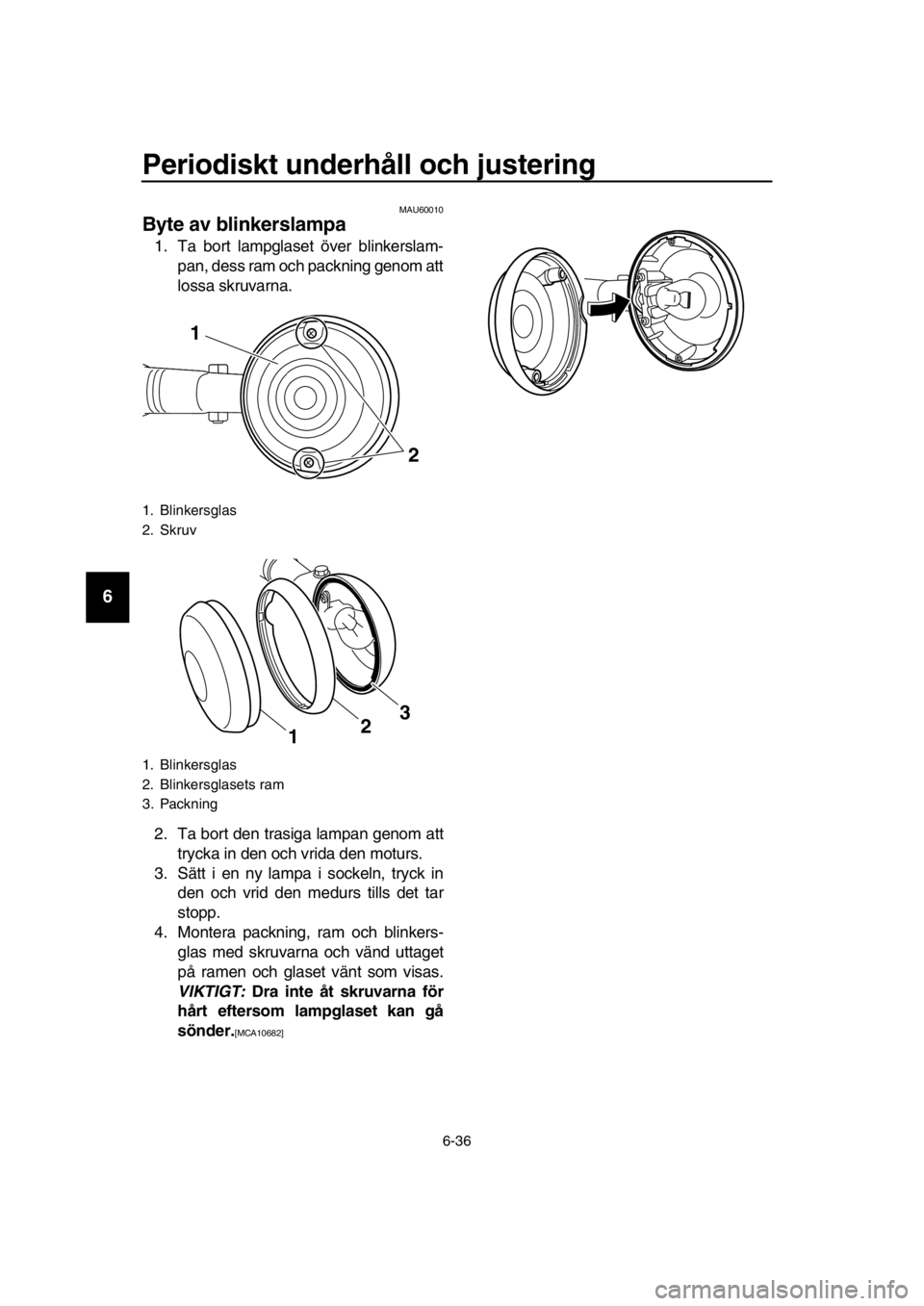

1. Ta bort lampglaset över blinkerslam- pan, dess ram och packning genom att
lossa skruvarna.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
3. Sätt i en ny lampa i sockeln, tryck in den och vrid den medurs tills det tar
stopp.
4. Montera packning, ram och blinkers- glas med skruvarna och vänd uttaget
på ramen och glaset vänt som visas.
VIKTIGT: Dra inte åt skruvarna för
hårt eftersom lampglaset kan gå
sönder.
[MCA10682]
1. Blinkersglas
2. Skruv
1. Blinkersglas
2. Blinkersglasets ram
3. Packning
1
2
3
2
1
2RD-F8199-M1.book 36 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU24361
Framhjul
MAU59603

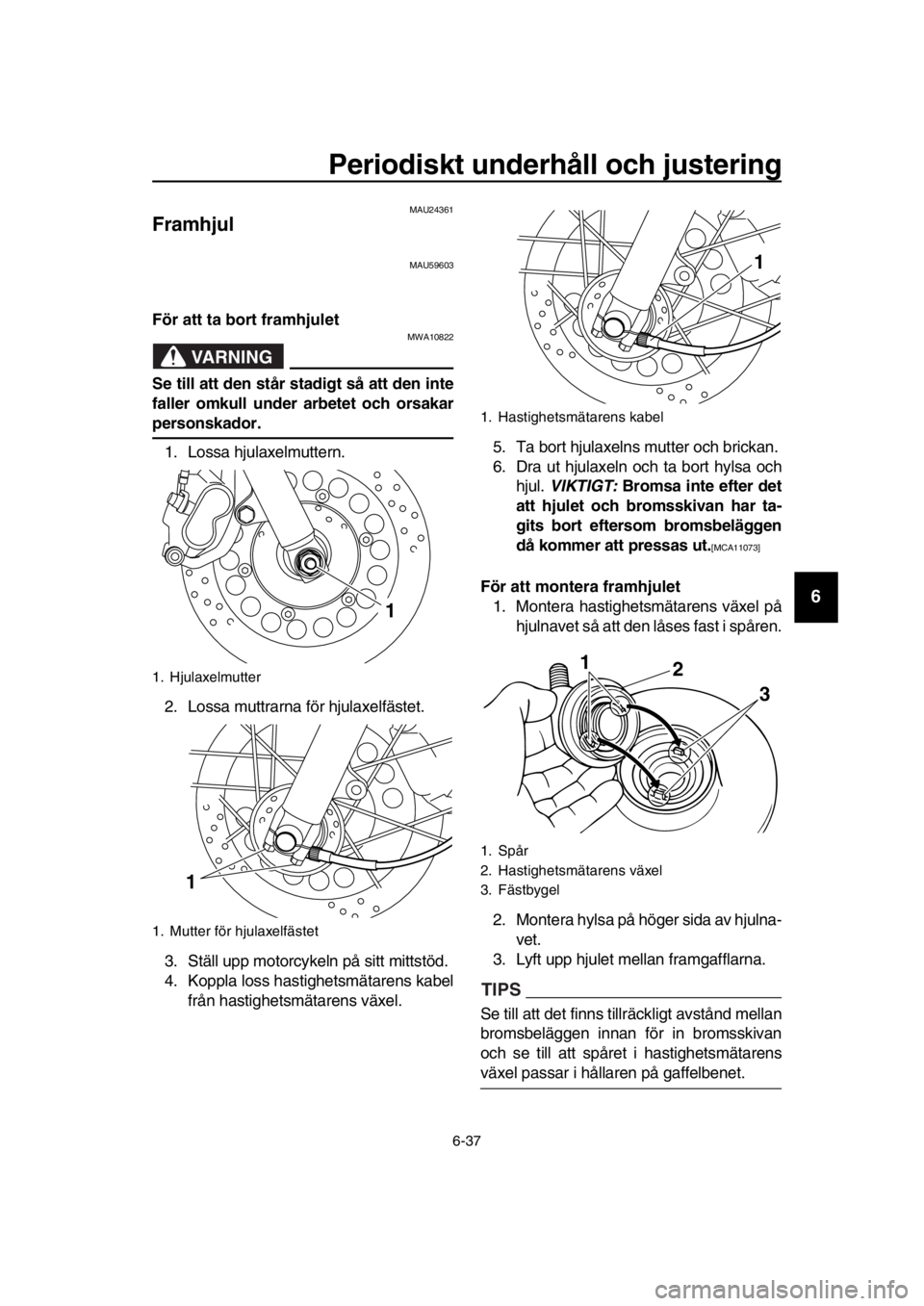

För att ta bort framhjulet
VARNING
MWA10822
Se till att den står stadigt så att den inte
faller omkull under arbetet och orsakar
personskador. 1. Lossa hjulaxelmuttern.
2. Lossa muttrarna för hjulaxelfästet.
3. Ställ upp motorcykeln på sitt mittstöd.
4. Koppla loss hastighetsmätarens kabel från hastighetsmätarens växel. 5. Ta bort hjulaxelns mutter och brickan.
6. Dra ut hjulaxeln och ta bort hylsa och
hjul. VIKTIGT: Bromsa inte efter det
att hjulet och bromsskivan har ta-
gits bort eftersom bromsbeläggen
då kommer att pressas ut.
[MCA11073]
För att montera framhjulet 1. Montera hastighetsmätarens växel på
hjulnavet så att den låses fast i spåren.
2. Montera hylsa på höger sida av hjulna- vet.
3. Lyft upp hjulet mellan framgafflarna.
TIPS
Se till att det finns tillräckligt avstånd mellan
bromsbeläggen innan för in bromsskivan
och se till att spåret i hastighetsmätarens
växel passar i hållaren på gaffelbenet.
1. Hjulaxelmutter
1. Mutter för hjulaxelfästet
1
1
1. Hastighetsmätarens kabel
1. Spår
2. Hastighetsmätarens växel
3. Fästbygel
1
2
3
1
2RD-F8199-M1.book 37 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-38
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4. För in hjulaxeln från vänster sida och montera brickan och axelmuttern.
5. Ta ner motorcykeln från mittstödet så att framhjulet är i kontakt med underla-
get och fäll sedan ned sidostödet.
6. Dra åt axelmuttern och hjulaxelfästets
muttrar till specificerade åtdragnings-
moment.
7. Bromsa med fram bromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjuk t trycks ihop och
går upp igen.
8. Anslut hastighetsmätarens kabel.
MAU25081
Bakhjul
MAU59614
För att ta bort bakhjulet
VARNING
MWA10822
Se till att den står stadigt så att den inte
faller omkull under arbetet och orsakar
personskador.
1. Lossa axelmuttern och muttern för bromsmomentstaget vid bromssköl-
den.
2. Koppla loss bromsmomentstaget från bromsskölden genom att ta bort mut-
ter, bricka och bult.
3. Ställ upp motorcykeln på sitt mittstöd.
4. Ta bort justermuttern för bromspeda- lens spel och koppla loss bromsstång-
en från bromsens hävarm.
5. Lossa låsmuttern för kedjesträckaren
och justerbulten för kedjespänningen
på svingarmens båda ändar.1. Hållare
2. Spår
3. Hjulaxel
Åtdragningsmoment:Axelmutter:104 Nm (10.4 m·kgf, 74 ft·lbf)
Mutter för hjulaxelfästet:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
1
3 2
1. Bromsstång
2. Bromsens hävarm
3. Justeringsmutter för bromspedalens spel
4. Justerbult för kedjespänningen
5. Kedjesträckarens låsmutter
6. Kedjesträckare
7. Bricka
8. Axelmutter
9. Mutter för bromsmomentstag
10.Bromsmomentstag
1
10
34
5
6
7
8
9
7
2
2RD-F8199-M1.book 38 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-39
1
2
3
4
5
6
7
8
9
10
11
12
13
14
6. Ta bort axelmuttern och brickan.
7. Håll fast bakhjulet och dra ut hjulaxeln.
8. Ta bort kedjesträckarna och distan- sen.
9. Tryck hjulet framåt och ta därefter bort
kedjan från hjulets kuggkrans.
TIPS
Kedjan behöver inte tas isär för att du ska
kunna ta bort eller montera bakhjulet.
För att montera bakhjulet1. Montera distansen på vänster sida av
hjulnavet.
2. Montera kedjesträckarna och hjulet genom att föra in hjulaxeln från vänster
sida.
3. Montera kedjan på bakhjulets kugg- hjul. 4. Montera brickan och axelmuttern.
5. Montera bromsst
ången på bromsens
hävarm och skruva fast justermuttern
för bromspedalens spel på broms-
stången.
6. Anslut bromsmom entstaget till broms-
skölden genom att montera bulten,
brickan och muttern.
7. Justera kedjespänningen. (Se sidan 6-23.)
8. Fäll ner motorcykeln från mittstödet så att bakhjulet berör underlaget och fäll
sedan ned sidostödet.
9. Dra åt bromsmom entstaget och axel-
muttern till angivet moment.
10. Justera bromspedalens spel. (Se si- dan 6-18.)
VARNING
MWA10661
När bromspedalens spel har justerats,
kontrollera att bromsljuset fungerar.
1. Justerbult för kedjespänningen
2. Kedjesträckarens låsmutter
3. Axelmutter
4. Bricka
1. Kedja
3
2
14
1
Åtdragningsmoment:
Mutter för br omsmomentstag:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Axelmutter: 129 Nm (12.9 m·kgf, 92 ft·lbf)
2RD-F8199-M1.book 39 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU25852
Felsökning
Trots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vita-
la system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga verk-
tyg, erfarenhet och ku nskap att reparera din
motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendomsska-
dor.
2RD-F8199-M1.book 40 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-41
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU67930

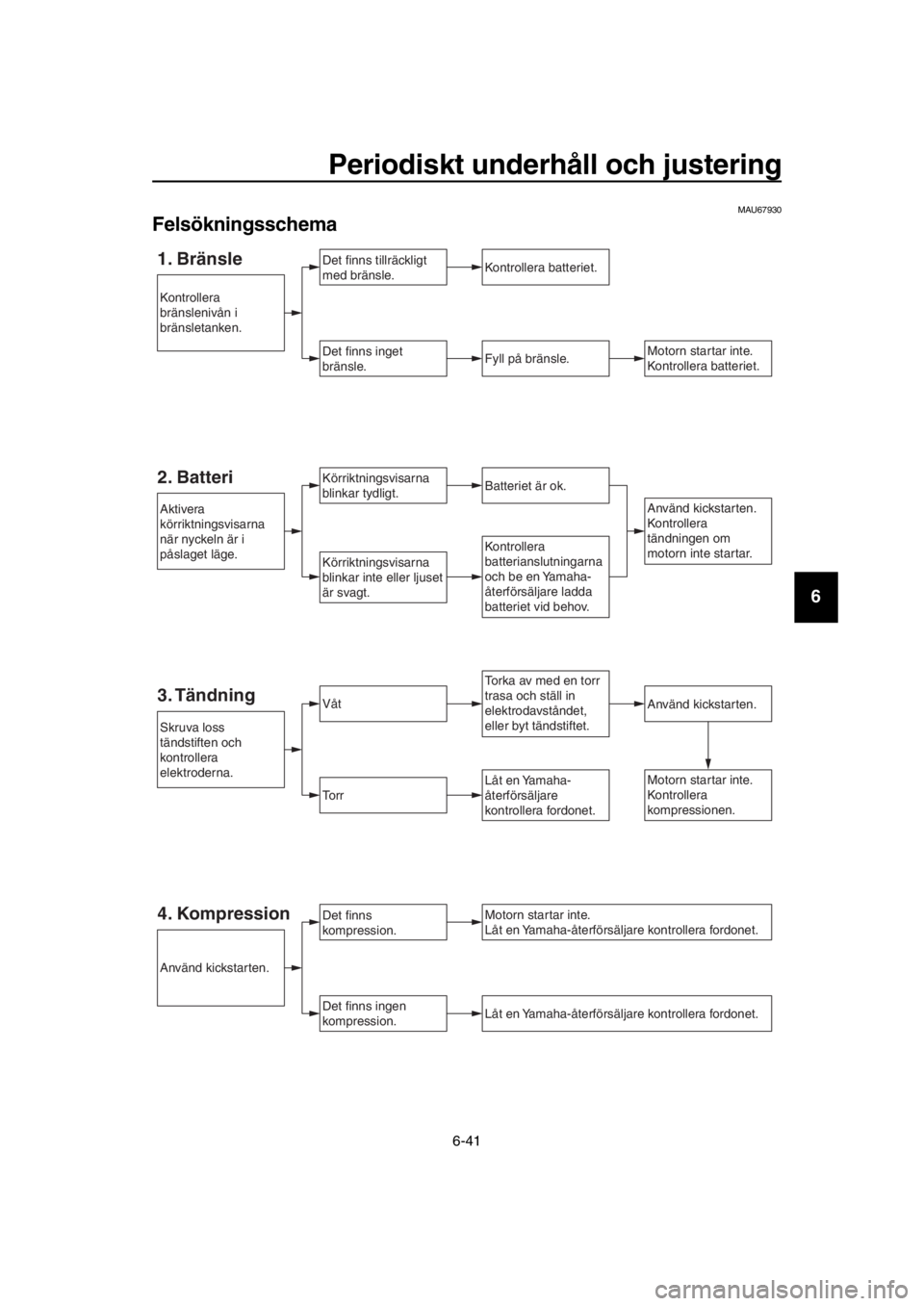

Felsökningsschema
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.Fyll på bränsle.
Kontroller a batteriet.
Körriktningsvisarn a
b linkar tydligt.
Körriktningsvisarn a
b linkar inte eller ljuset
är sv agt.
Motorn start ar inte.
Kontroller a batteriet.
To r ka av med en torr
tr asa och ställ in
elektroda vståndet,
eller b yt tändstiftet.
Kontroller a
batterianslutningarn a
och be en Y amaha-
återförsäljare ladda
batteriet vid behov.
Använd kickstarten.
Kontroller a
tändningen om
motorn inte start ar.
2. BatteriBatteriet är ok.
3. TändningVåt
Torr
Det finns
kompression.
Det finns ingen
kompression.
Använd kickstarten.
Motorn startar inte.
Låt en Y amaha-återförsäljare kontroller a fordonet.
Låt en Yamaha-återförsäljare kontroller a fordonet.
Motorn startar inte.
Kontroller a
kompressionen.Låt en Y amaha-
återförsäljare
kontroller a fordonet.
Skruva loss
tändstiften och
kontroller a
elektroderna.
Aktiver a
körriktningsvisarn a
när nyckeln är i
påslaget läge.
Använd kickstarten.
Kontroller a
bränslenivån i
bränsletanken.
4. Kompression
2RD-F8199-M1.book 41 ページ ２０１５年９月２３日　水曜日　午後１時２９分

7-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Skötsel och förvaring av motorcykeln
MAU37834
Försiktighet med matta färger
VIKTIGT
MCA15193
Vissa modeller har de lar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-
ra matta ytor.
MAU26005
Skötsel
Motorcykelns öppna konstruktion gör dess
teknologi mer attraktiv, men det gör även
den känslig. Trots att högkvalitativt material
har används kan rost och korrosion utveck-
las. Ett rostigt avgasrör syns ofta inte på en
bil men på en motorcykel försämrar det mo-
torcykelns helhetsintry ck. Det är inte bara
med tanke på garantin som du ofta behöver
göra en ordentlig skötsel utan det kommer
även att bidra till att motorcykelns ser snygg
ut och dess livslängd förlängs samt dess
prestanda optimeras.
Före rengöring 1. Täck över avgasrörets öppning med
en plastpåse när motorn har kallnat.
2. Kontrollera att alla lock och skydd så-
väl som alla elektriska kopplingar, in-
klusive tändstiftshatt, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts, som olja som bränt fast på vevhuset,
med ett avfettningsmedel och en bor-
ste. Använd aldrig avfettningsmedel
på tätningar, packningar, kuggkrans,
kedja och hjulaxlar. Skölj alltid av
smutsen och avfettningsmedlet med
vatten.
Rengöring
VIKTIGT
MCA10773
Undvik att använda starka fälgren-
göringsmedel, speciellt på ekerhjul.
Om sådan produkter används på
ställen där det är svårt att få bort
smuts, låt inte medlet sitta på under
längre tid än som är angivet på pro-
dukten. Skölj även av ytan omedel-
bart efter rengöring och torka av
den. Spruta därefter på korrosions-
skyddssprej.
Felaktig rengöring kan skada plast-
delar (som kåporna, paneler, rutor,
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Skötsel och förvaring av motorcykeln
7-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
strålkastarlinser, mätarelinser, etc.)
samt ljuddämpare. Använd bara en
mjuk, ren trasa eller svamp fuktad
med vatten för att rengöra plastde-
taljer. Ett milt rengöringsmedel som
spätts ut med vatten kan användas
om det är svårt att få delarna rena
med bara vatten. Kom ihåg att sköl-
ja bort eventuella rester av rengö-
ringsmedlet med rikligt med vatten
eftersom det kan skada plastdelar-
na.
Använd inte starka kemiska pro-
dukter på plastdetaljer. Försäkra
dig om att den trasa eller svamp
som du använder inte har varit i
kontakt med starka eller slipande
produkter, lösningsmedel eller thin-
ner, bränsle, rostborttagningsme-
del, bromsvätska,
frostskyddsmedel eller elektrolyt.
Använd inte högtryckstvätt eller
ångtvätt eftersom det kan tränga in
vatten i följande områden: tätningar
(på hjul- och svingarmslagringar,
gaffel och bromsar), elektriska
komponenter (kontakter, instru-
ment, omkopplare och lampor),
ventilationsslanga r och ventila-
tionsöppningar.
För motorcyklar som är utrustade
med vindruta: Använd inte starka
rengöringsmedel eller hårda svam-
par som kan göra ytan matt eller re-
pa. Vissa rengöringsmedel för plast
kan repa vindrut an. Testa produk-
ten på en liten dold yta på vindrutan
för att kontrollera så att den inte ef-
terlämnar några märken. Om vind-
rutan är repad kan du polera den
med ett plastpoleringsmedel av god
kvalitet efter tvättning.
Efter normal användning
Ta bort smuts med varmt vatten, ett milt ren- göringsmedel och en mjuk, ren svamp och
skölj ordentligt med rent vatten. Använd en
tandborste eller flask
borste för svåråtkomli-
ga områden. Smuts som sitter hårt fast och
insekter lossnar lättare om ytan täcks med
en fuktig trasa under några minuter före ren-
göring.
Om du har kört i regnväder, nära havet eller
på saltade vägar
Eftersom havssalt eller vägar som saltats
under vintertid är extr emt korrosivt tillsam-
mans med vatten, gör så här varje gång
som du har kört i regn, nära havet eller på
saltade vägar.
TIPS
Salt som sprids på vägarna under vintern
kan finnas kvar på våren.
1. Rengör motorcykeln med kallt vatten och ett milt rengöringsmedel när mo-
torcykeln har svalnat. VIKTIGT: An-
vänd inte varmt vatten eftersom det
ökar den korrosiva effekten i sal-
tet.
[MCA10792]
2. Spruta på korrosionsskydd på all me- tall, inklusive kr om-nickelpläterade
ytor för att förhindra korrosion.
Efter rengöring 1. Torka av motorcykeln med ett sämsk- skinn eller en absorberande trasa.
2. Torka omedelbart av kedjan och smörj in den så att den inte rostar.
3. Använd ett krompolish för att putsa
krom, aluminium och rostfria delar, in-
klusive avgassystemet. (Även den ter-
miska missfärgningen på rostfria
avgassystem kan tas bort genom pole-
ring.)
4. För att motverka korrosion bör du an-
vända korrosionsskyddssprej på alla
metaller, inklusive kromade och nick-
elpläterade ytor.
5. Använd sprejolja som ett universellt rengöringsmedel för att ta bort kvarsit-
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Skötsel och förvaring av motorcykeln
7-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
tande smuts.
6. Bättringsmåla små lackskador som or- sakats av stenskott etc.
7. Vaxa alla målade ytor.
8. Låt motorcykeln torka helt innan du ställer undan den eller täcker över den.
VARNING
MWA11132
Föroreningar på brom sar eller däck kan
göra att du förlorar kontrollen över for-
donet.
Försäkra dig om att det inte finns
någon olja eller vax på bromsar el-
ler däck.
Vid behov kan du rengöra broms-
skivor och bromsbelägg med ett
rengöringsmedel för bromsar eller
med aceton, däcken tvättas med
varmt vatten och ett milt rengö-
ringsmedel. Innan du kör med hö-
gre hastigheter bör du testa
motorcykelns bromsar och väghåll-
ning.
VIKTIGT
MCA10801
Använd en liten mängd sprejolja
och vax och torka av eventuellt
överflöd.
Använd aldrig olja eller vax på gum-
midetaljer eller plastdetaljer utan
använd lämplig produkt för att skö-
ta dessa.
Undvik slipande polermedel efter-
som lacken kommer att slipas bort.
TIPS
Kontakta en Yamaha-återförsäljare för
information om vilka produkter som
bör användas.
Strålkastarglaset kan bli immigt av
tvätt, regn eller fukt ig väderlek. Fukten
på glaset försvinner om strålkastaren
slås på en kort stund.
MAU43204
Förvaring
Kortvarig
Förvara alltid motorcyk eln på ett svalt, torrt
ställe och den skydda vid behov från damm
med ett poröst överdrag. Kontrollera att mo-
torn och avgassystemet har svalnat innan
du täcker över motorcykeln.
VIKTIGT
MCA10811
Förvaring av motorcykeln i ett då-
ligt ventilerat rum eller om den
täcks med ett överdrag medan den
fortfarande är fuktig, kan ge upphov
till att vatten och fukt tränger in och
ger upphov till rost.
För att förhindra korrosion bör de
inte förvaras i fuktiga källare, stall
(luften innehåller ammoniak) och
områden där starka kemikalier för-
varas.
Långvarig
Innan du ställer undan motorcykeln under
flera månader: 1. Följ anvisningarna i avsnittet “Skötsel” i detta kapitel.
2. Fyll bensintanken och tillsätt en bräns-
lestabilisator (om det finns tillgängligt)
för att hindra att tanken rostar eller att
bränslekvaliteten försämras.
3. Gör på följande sätt för att skydda cy- lindern, kolvringarna etc. från korrosi-
on.
a. Ta bort tändstiftshatten och skruva loss tändstiftet.
b. Häll i en tesked motorolja i tänd-
stiftshålet.
c. Sätt på tändstiftshatten på tändstif- tet och placera tändstiftet på topp-
locket så att det är jordat. (Detta
begränsar gnistorna under nästa
steg.)
d. Dra runt motorn flera varv med
2RD-F8199-M1.book 3 ページ ２０１５年９月２３日　水曜日　午後１時２９分
