Uitveerdemping
Draai om de uitveerdemping te verhogen
voor een hardere uitveerdemping de stel-
schroef in de richting a. Draai om de uit-
veerdemping te verlagen voor een zach-
tere uitveerdemping de stelschroef in de
richting b.
1. Stelknop voor uitveerdemping
Minimum (zacht) 20 klikstanden ingedraaid b*
Standaard 12 klikstanden ingedraaid b*
Maximum (hard) 3 klikstanden ingedraaid b*
* Met de stelknop volledig in de richting a gedraaid
Inveerdemping
Draai om de inveerdemping te verhogen
voor een hardere inveerdemping de stel-
schroef in de richting a. Draai om de
inveerdemping te verlagen voor een
zachtere inveerdemping de stelschroef in
de richting b.
1. Stelknop voor inveerdemping
Minimum (zacht) 12 klikstanden ingedraaid b*
Standaard 11 klikstanden ingedraaid b*
Maximum (hard) 1 klikstanden ingedraaid b*
* Met de stelknop volledig in de richting a gedraaid
OPMERKING:
Door geringe productie-afwijkingen zal
het totaal aantal klikken van een instel-
mechanisme voor veerdemping niet altijd
exact met bovenstaande specificaties
overeenkomen; het werkelijke aantal klik-
ken vormt echter wel altijd het complete
afstelbereik. Voor een precieze afstelling
is het aan te raden het aantal klikken van
elk veerdempingsinstelmechanisme te
controleren en de specificaties dienover-
eenkomstig aan te passen.
5PS-28199-D1 9/9/02 4:54 PM Page 30
Page 32 of 110
3-18
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU00315
X@
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en
begrijp de volgende informatie alvo-
rens de schokdemper te gebruiken. De
fabrikant kan niet aansprakelijk wor-
den gesteld voor schade aan eigen-
dommen of voor persoonlijk letsel als
dit voortvloeit uit verkeerd gebruik.
8Probeer de gascilinder niet te
openen en blijf er verder vanaf.
8Stel de schokdemper niet bloot
aan open vuur of aan andere hitte-
bronnen, anders kan deze door de
oplopende druk exploderen.
8Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan achteruit-
gaan.
8Laat onderhoud aan de schok-
demper altijd uitvoeren door een
Yamaha dealer.
DAU00324
BagageriembevestigingBagageriembevestigingOnder het duozadel zijn vier bagageriem-
bevestigingspunten aangebracht, twee
hiervan kunnen worden gedraaid om ze
gemakkelijker toegankelijk te maken.

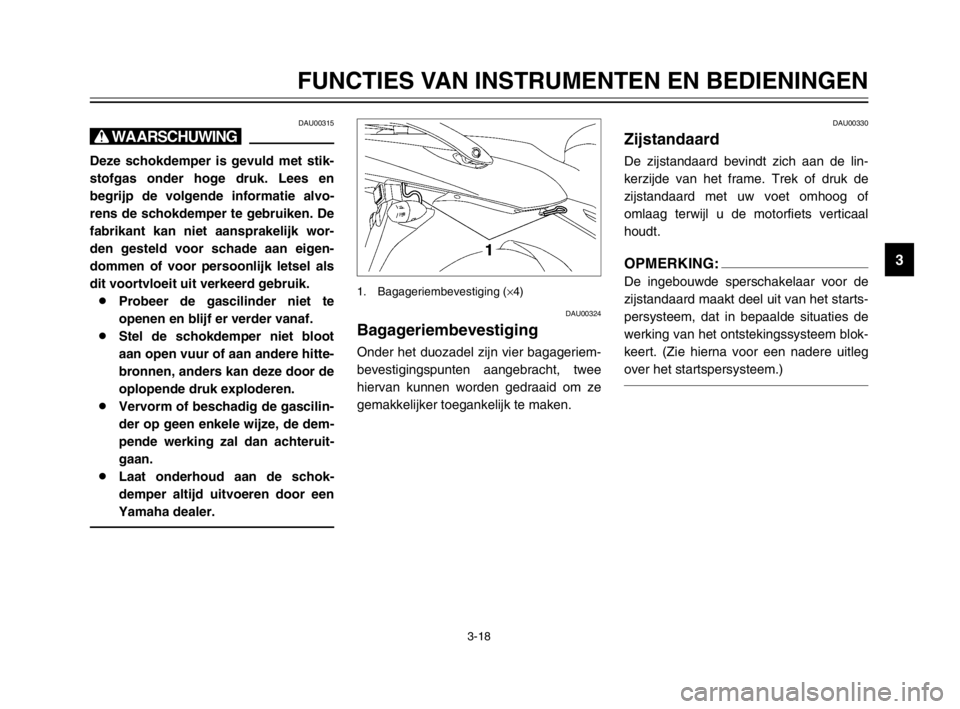

1. Bagageriembevestiging (×4)
DAU00330
ZijstandaardZijstandaardDe zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de motorfiets verticaal
houdt.
OPMERKING:
De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
5PS-28199-D1 9/9/02 4:54 PM Page 31
Page 33 of 110
3-19
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DW000044
X@
Met de motorfiets mag nooit worden
gereden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden
opgetrokken (of niet omhoog blijft),
anders kan de zijstandaard de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest. Het Yamaha startspersysteem
is ontworpen om de motorrijder te hel-
pen bij zijn verantwoordelijkheid de
zijstandaard op te trekken alvorens
weg te rijden. Controleer dit systeem
daarom regelmatig zoals hierna
beschreven en laat het repareren door
een Yamaha dealer als de werking niet
naar behoren is.
DAU03720
StartspersysteemStartspersysteemHet startspersysteem (waarvan de sper-
schakelaar voor de zijstandaard, de sper-
schakelaar voor de koppelingshendel en
de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.
8Het verhindert starten wanneer de
versnellingsbak in een versnelling
geschakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshen-
del niet is ingetrokken.
8Het verhindert starten wanneer de
versnellingsbak in een versnelling
geschakeld is en de koppelingshen-
del is ingetrokken, terwijl de zijstan-
daard nog omlaag staat.
8Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startsper-
systeem regelmatig, hanteer daarbij de
volgende werkwijze.
DW000045
X@
Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een
Yamaha dealer het systeem te contro-
leren.
5PS-28199-D1 9/9/02 4:54 PM Page 32
Page 34 of 110
3-20
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3

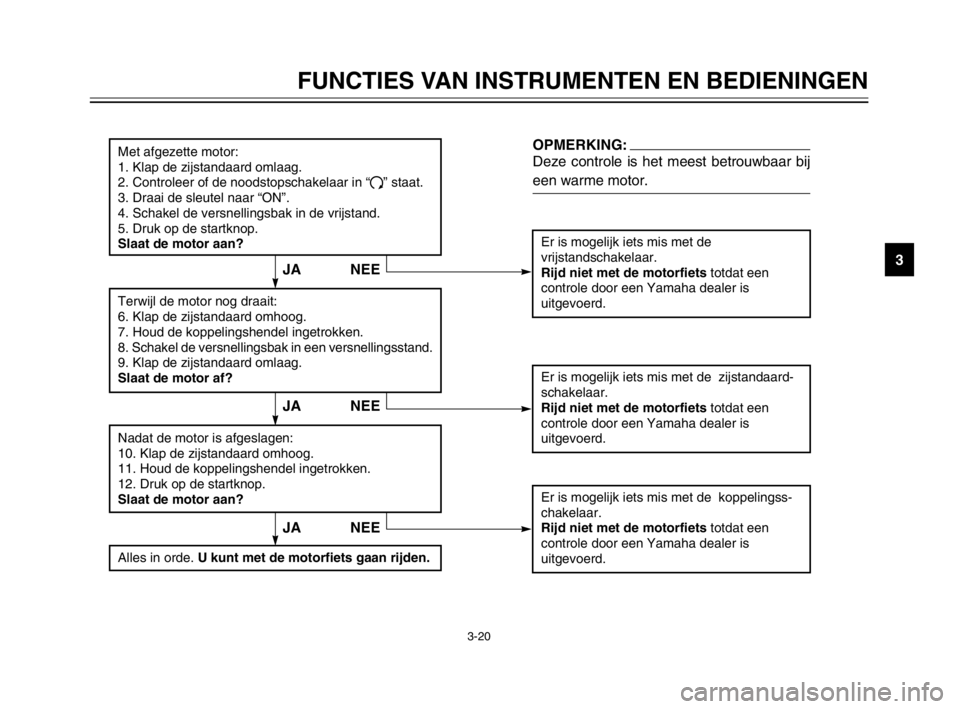

Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “
#” staat.
3. Draai de sleutel naar “ON”.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de
vrijstandschakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Terwijl de motor nog draait:
6. Klap de zijstandaard omhoog.
7. Houd de koppelingshendel ingetrokken.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Klap de zijstandaard omlaag.
Slaat de motor af?
Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Houd de koppelingshendel ingetrokken.
12. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de zijstandaard-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Er is mogelijk iets mis met de koppelingss-
chakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
NEE
OPMERKING:
Deze controle is het meest betrouwbaar bij
een warme motor.
JA
JA NEE
Alles in orde. U kunt met de motorfiets gaan rijden.
JA NEE
5PS-28199-D1 9/9/02 4:54 PM Page 33
Page 35 of 110
5PS-28199-D1 9/9/02 4:54 PM Page 34
Page 36 of 110
CONTROLES VOOR HET STARTEN
Controlelijst voor gebruik ....................................................................................4-1
4
5PS-28199-D1 9/9/02 4:54 PM Page 35
Page 37 of 110
4-1
DAU01114
CONTROLES VOOR HET STARTEN
4
De eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en
wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het weg-
vallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele
inspectie uit te voeren en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruikControlelijst voor gebruikONDERDEEL CONTROLES PAGINA
Brandstof•Controleer het brandstofniveau in de brandstoftank.
•Vul zo nodig brandstof bij.
•Controleer de brandstofleiding op lekkage.3-10–3-12
Motorolie•Controleer het olieniveau in de motor.
•Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
•Controleer de machine op olielekkage.6-8–6-11
Koelvloeistof•Controleer het koelvloeistofniveau in het reservoir.
•Vul zo nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven niveau.
•Controleer het koelsysteem op lekkage.6-11–6-15
Voorrem•Controleer de werking.
•Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
•Controleer het vloeistofniveau in het reservoir.
•Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
•Controleer het hydraulisch systeem op lekkage.3-9–3-10, 6-24–6-26
Achterrem•Controleer de werking.
•Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
•Controleer het vloeistofniveau in het reservoir.
•Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
•Controleer het hydraulisch systeem op lekkage.3-10, 6-23–6-26
Koppeling•Controleer de werking.
•Smeer de kabel als dat nodig is.
•Controleer de vrije slag van de koppelingshendel.
•Stel zo nodig bij.3-9, 6-22–6-23
5PS-28199-D1 9/9/02 4:54 PM Page 36
Page 38 of 110
4-2
CONTROLES VOOR HET STARTEN
4
Gasgreep•Controleer of de werking soepel is.
•Controleer de vrije slag van de kabel.
•Vraag zo nodig de Yamaha dealer om de vrije slag van de kabel af te stellen, en
de kabel en het kabelhuis te smeren.6-18, 6-29
Bedieningskabels•Controleer of de werking soepel is.
•Smeer als dat nodig is.6-29
Aandrijfketting•Controleer of de ketting correct is aangespannen.
•Stel zo nodig bij.
•Controleer de conditie van de ketting.
•Smeer als dat nodig is.6-27–6-29
Wielen en banden•Controleer op schade.
•Controleer de conditie van de band en de profieldiepte.
•Controleer de bandspanning.
•Corrigeer als dat nodig is.6-18–6-22
Rem- en schakelpedalen•Controleer of de werking soepel is.
•Smeer de pedaalscharnierpunten als dat nodig is.6-30
Rem- en koppelingshendels•Controleer of de werking soepel is.
•Smeer zo nodig de hendelscharnierpunten.6-30
Zijstandaard•Controleer of de werking soepel is.
•Smeer zo nodig het scharnierpunt.6-30
Framebevestigingen•Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
•Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaars•Controleer de werking.
•Corrigeer als dat nodig is.3-2–3-3, 3-7–3-8, 6-35–6-38
Zijstandaardschakelaar•Controleer de werking van het startspersysteem.
•Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-18–3-20 ONDERDEEL CONTROLES PAGINA
5PS-28199-D1 9/9/02 4:54 PM Page 37
Page 39 of 110
4-3
CONTROLES VOOR HET STARTEN
4
OPMERKING:
Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig
tijd in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
DWA00033
X@
Wanneer functies vermeld in de Controlelijst voor Gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en
eventueel repareren voordat u de machine gebruikt.
5PS-28199-D1 9/9/02 4:54 PM Page 38
Page 40 of 110
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
Starten van de motor ..........................................................................................5-1
Schakelen van versnellingen ..............................................................................5-2
Aanbevolen schakelpunten (alleen voor Zwitserland) ........................................5-3
Tips voor een zuinig brandstofverbruik ..............................................................5-3
Inrijperiode ..........................................................................................................5-3
Parkeren .............................................................................................................5-4
5
