COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

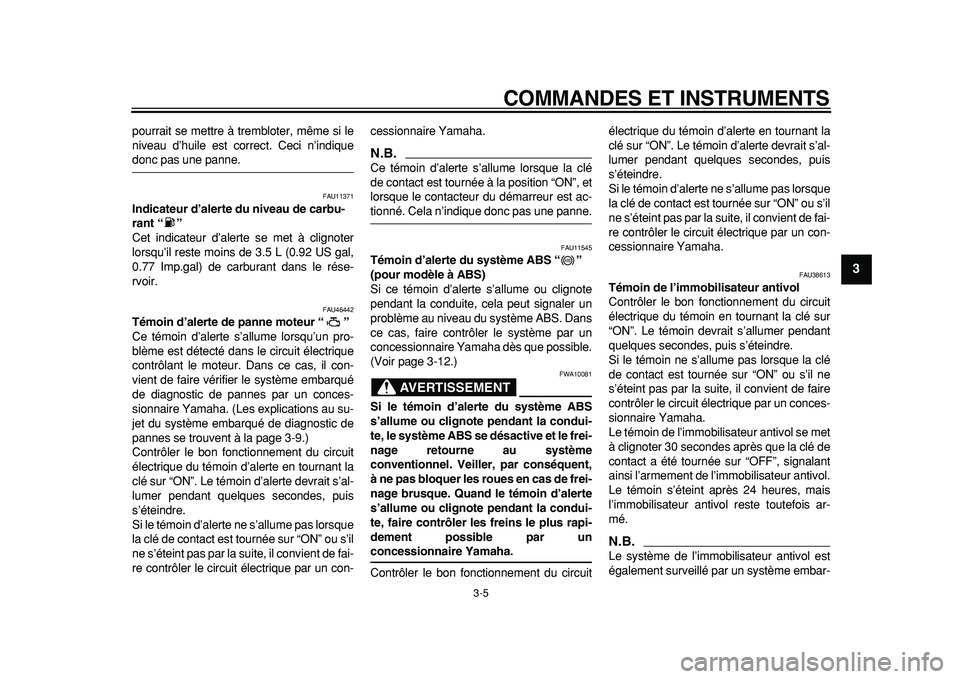

pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne.
FAU11371
Indicateur d’alerte du niveau de carbu-
rant “”
Cet indicateur d’alerte se met à clignoter
lorsqu’il reste moins de 3.5 L (0.92 US gal,
0.77 Imp.gal) de carburant dans le rése-
rvoir.
FAU46442
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-9.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un con-cessionnaire Yamaha.
N.B.

Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le contacteur du démarreur est ac-
tionné. Cela n’indique donc pas une panne.
FAU11545
Témoin d’alerte du système ABS “”
(pour modèle à ABS)
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, cela peut signaler un
problème au niveau du système ABS. Dans
ce cas, faire contrôler le système par un
concessionnaire Yamaha dès que possible.
(Voir page 3-12.)
AVERTISSEMENT

FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer les roues en cas de frei-
nage brusque. Quand le témoin d’alerte
s’allume ou clignote pendant la condui-
te, faire contrôler les freins le plus rapi-
dement possible par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuitélectrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FAU38613
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
N.B.

Le système de l’immobilisateur antivol est
également surveillé par un système embar-
ABS

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9

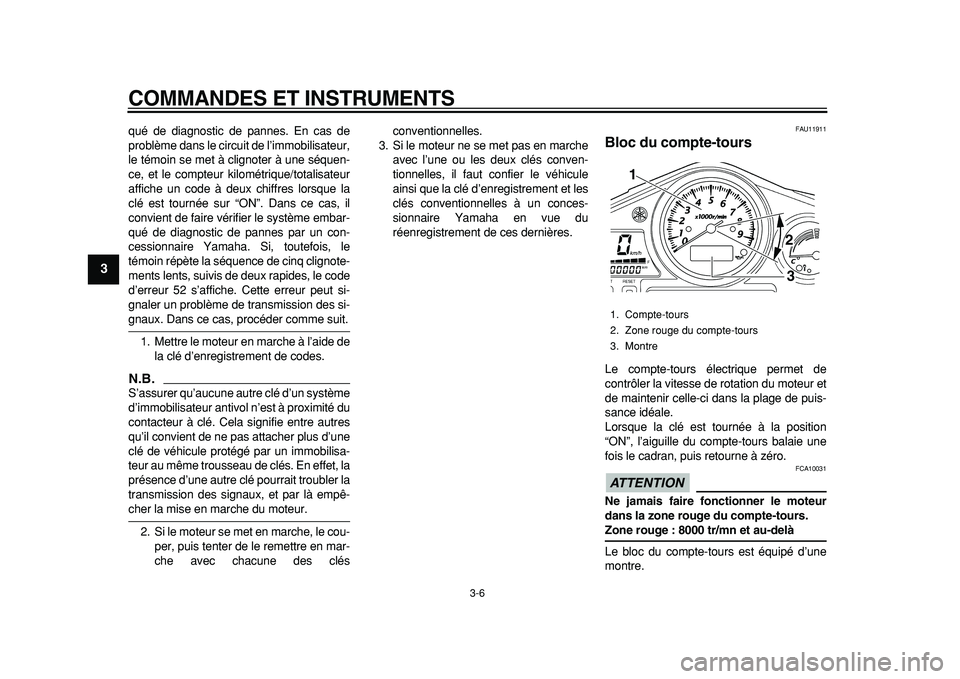

qué de diagnostic de pannes. En cas de
problème dans le circuit de l’immobilisateur,
le témoin se met à clignoter à une séquen-
ce, et le compteur kilométrique/totalisateur
affiche un code à deux chiffres lorsque la
clé est tournée sur “ON”. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. Si, toutefois, le
témoin répète la séquence de cinq clignote-
ments lents, suivis de deux rapides, le code
d’erreur 52 s’affiche. Cette erreur peut si-
gnaler un problème de transmission des si-
gnaux. Dans ce cas, procéder comme suit.
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.

S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-
cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clésconventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.
FAU11911
Bloc du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.
ATTENTION

FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8000 tr/mn et au-delà
Le bloc du compte-tours est équipé d’une
montre.
1. Compte-tours
2. Zone rouge du compte-tours
3. Montre
1
2
3

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

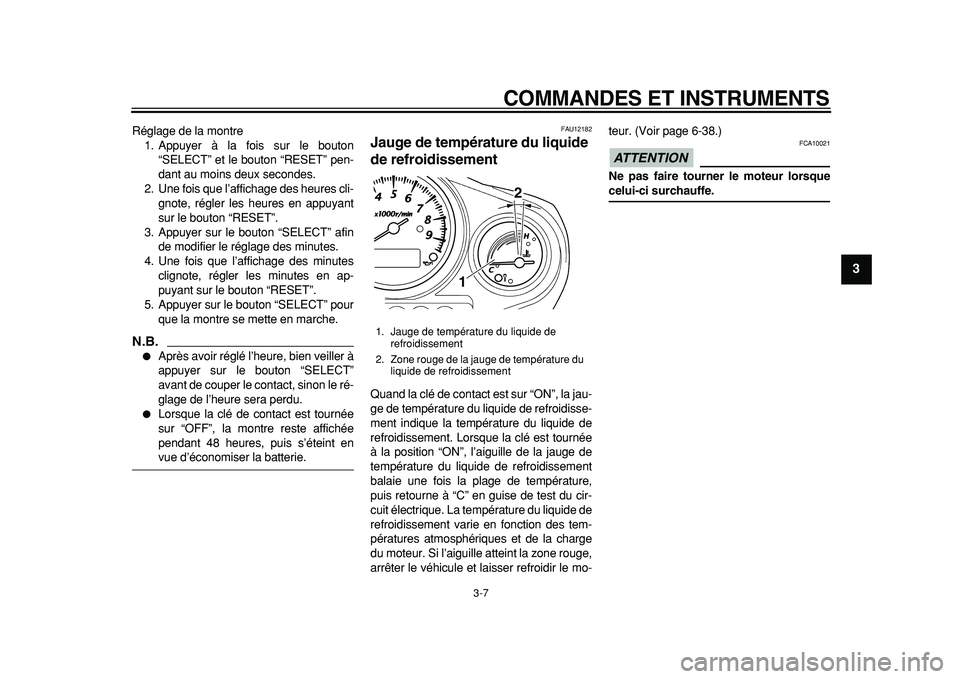

Réglage de la montre
1. Appuyer à la fois sur le bouton
“SELECT” et le bouton “RESET” pen-
dant au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT” afin
de modifier le réglage des minutes.
4. Une fois que l’affichage des minutes
clignote, régler les minutes en ap-
puyant sur le bouton “RESET”.
5. Appuyer sur le bouton “SELECT” pour
que la montre se mette en marche.
N.B.


Après avoir réglé l’heure, bien veiller à
appuyer sur le bouton “SELECT”
avant de couper le contact, sinon le ré-
glage de l’heure sera perdu.

Lorsque la clé de contact est tournée
sur “OFF”, la montre reste affichée
pendant 48 heures, puis s’éteint en
vue d’économiser la batterie.
FAU12182
Jauge de température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, la jau-
ge de température du liquide de refroidisse-
ment indique la température du liquide de
refroidissement. Lorsque la clé est tournée
à la position “ON”, l’aiguille de la jauge de
température du liquide de refroidissement
balaie une fois la plage de température,
puis retourne à “C” en guise de test du cir-
cuit électrique. La température du liquide de
refroidissement varie en fonction des tem-
pératures atmosphériques et de la charge
du moteur. Si l’aiguille atteint la zone rouge,
arrêter le véhicule et laisser refroidir le mo-teur. (Voir page 6-38.)
ATTENTION

FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
1. Jauge de température du liquide de
refroidissement
2. Zone rouge de la jauge de température du
liquide de refroidissement12

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

FAU36613

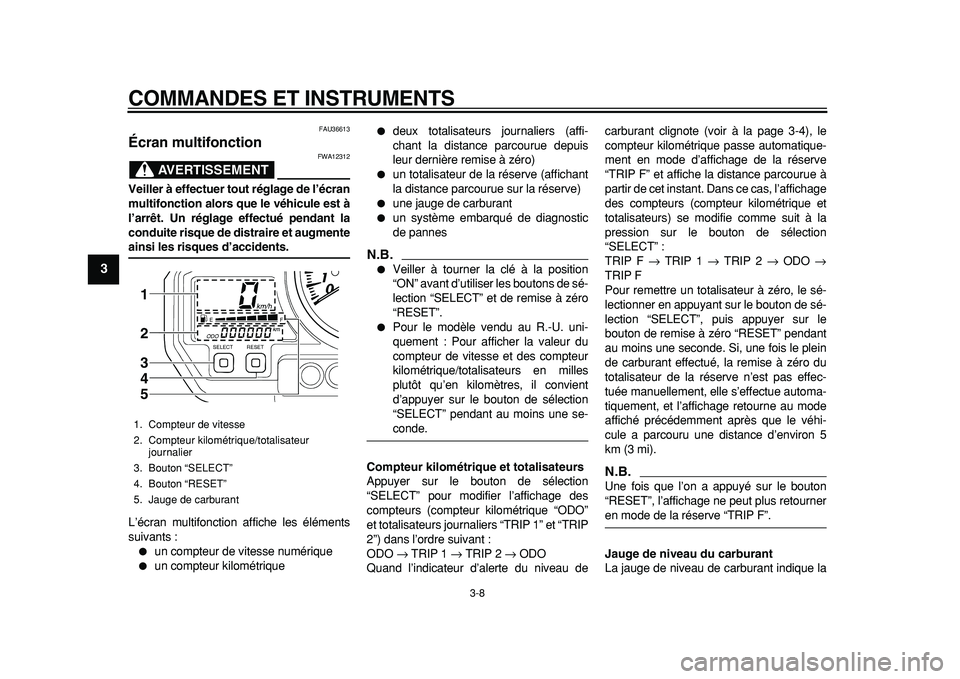

Écran multifonction
AVERTISSEMENT

FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.
L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse numérique

un compteur kilométrique

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)

un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)

une jauge de carburant

un système embarqué de diagnostic
de pannes
N.B.


Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.

Pour le modèle vendu au R.-U. uni-
quement : Pour afficher la valeur du
compteur de vitesse et des compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton de sélection
“SELECT” pendant au moins une se-
conde.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “ODO”
et totalisateurs journaliers “TRIP 1” et “TRIP
2”) dans l’ordre suivant :
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Quand l’indicateur d’alerte du niveau decarburant clignote (voir à la page 3-4), le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT” :
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le
bouton de remise à zéro “RESET” pendant
au moins une seconde. Si, une fois le plein
de carburant effectué, la remise à zéro du
totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement, et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
N.B.

Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retourner
en mode de la réserve “TRIP F”.
Jauge de niveau du carburant
La jauge de niveau de carburant indique la
1. Compteur de vitesse
2. Compteur kilométrique/totalisateur
journalier
3. Bouton “SELECT”
4. Bouton “RESET”
5. Jauge de carburant
1
2
3
4
5

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

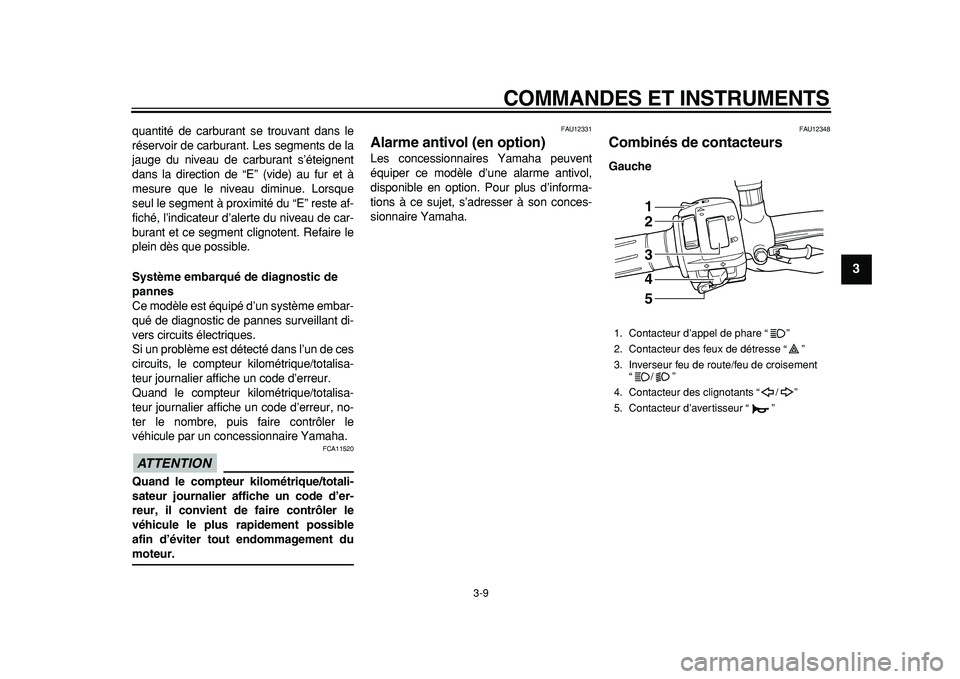

quantité de carburant se trouvant dans le
réservoir de carburant. Les segments de la
jauge du niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à
mesure que le niveau diminue. Lorsque
seul le segment à proximité du “E” reste af-
fiché, l’indicateur d’alerte du niveau de car-
burant et ce segment clignotent. Refaire le
plein dès que possible.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si un problème est détecté dans l’un de ces
circuits, le compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur.
Quand le compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le
véhicule par un concessionnaire Yamaha.
ATTENTION

FCA11520
Quand le compteur kilométrique/totali-
sateur journalier affiche un code d’er-
reur, il convient de faire contrôler le
véhicule le plus rapidement possible
afin d’éviter tout endommagement du
moteur.
FAU12331
Alarme antivol (en option)
Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12348
Combinés de contacteurs
Gauche
1. Contacteur d’appel de phare “ ”
2. Contacteur des feux de détresse “ ”
3. Inverseur feu de route/feu de croisement
“/”
4. Contacteur des clignotants “ / ”
5. Contacteur d’avertisseur “ ”
1
2
3
4
5

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

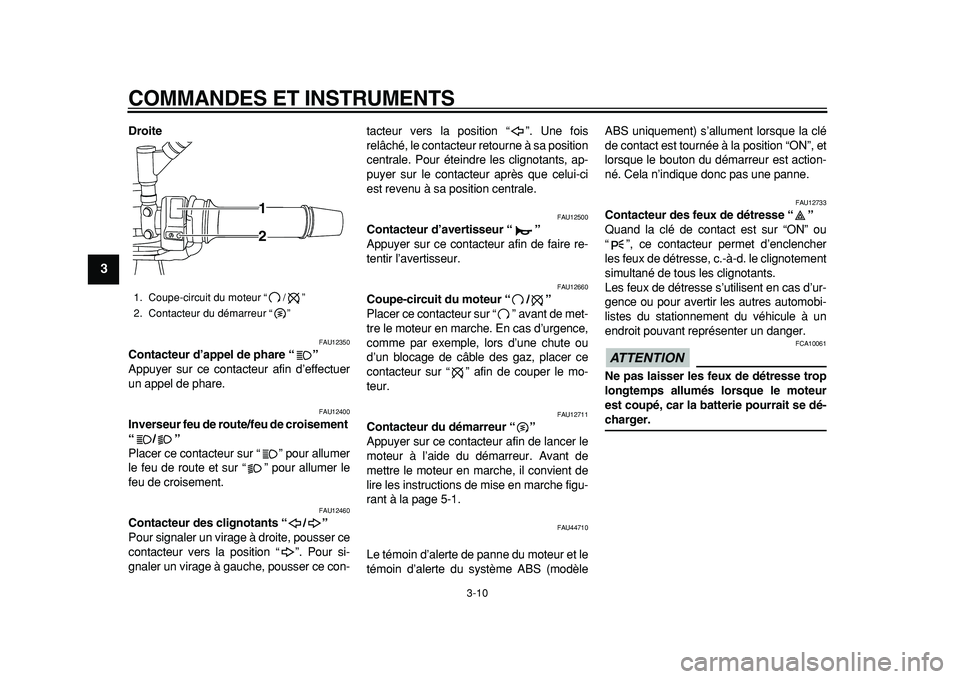

Droite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce con-tacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “ ” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS (modèleABS uniquement) s’allument lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est action-
né. Cela n’indique donc pas une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION

FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
1. Coupe-circuit du moteur “ / ”
2. Contacteur du démarreur “ ”
1
2

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9

FAU12820

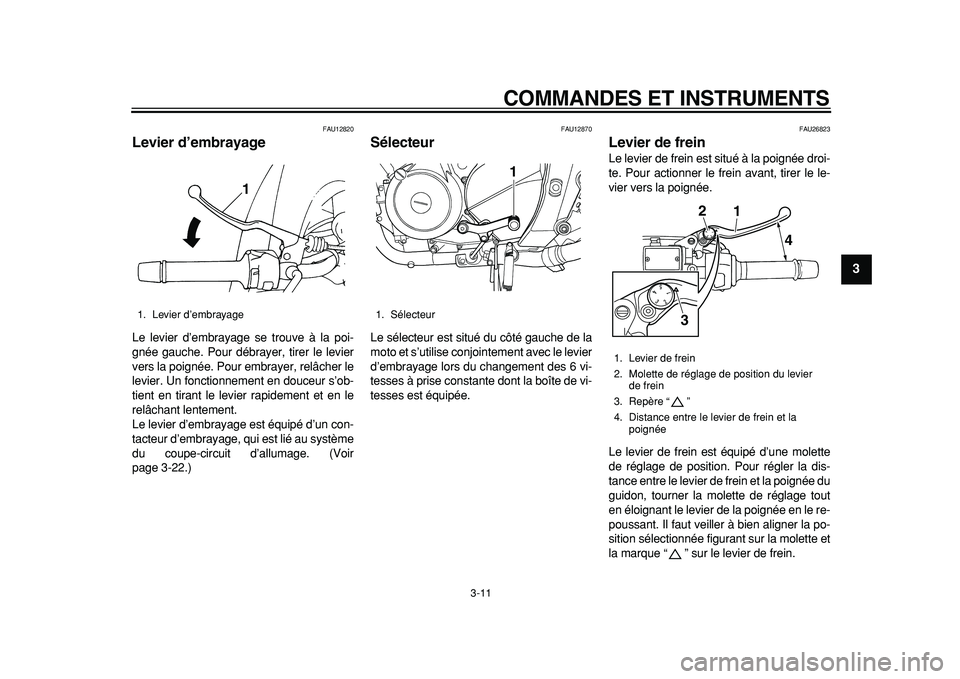

Levier d’embrayage
Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir
page 3-22.)
FAU12870
Sélecteur
Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26823
Levier de frein
Le levier de frein est situé à la poignée droi-
te. Pour actionner le frein avant, tirer le le-
vier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque “ ” sur le levier de frein.
1. Levier d’embrayage
1

1. Sélecteur
1

1. Levier de frein
2. Molette de réglage de position du levier
de frein
3. Repère “ ”
4. Distance entre le levier de frein et la
poignée
1 2
4
3

COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9

FAU12941

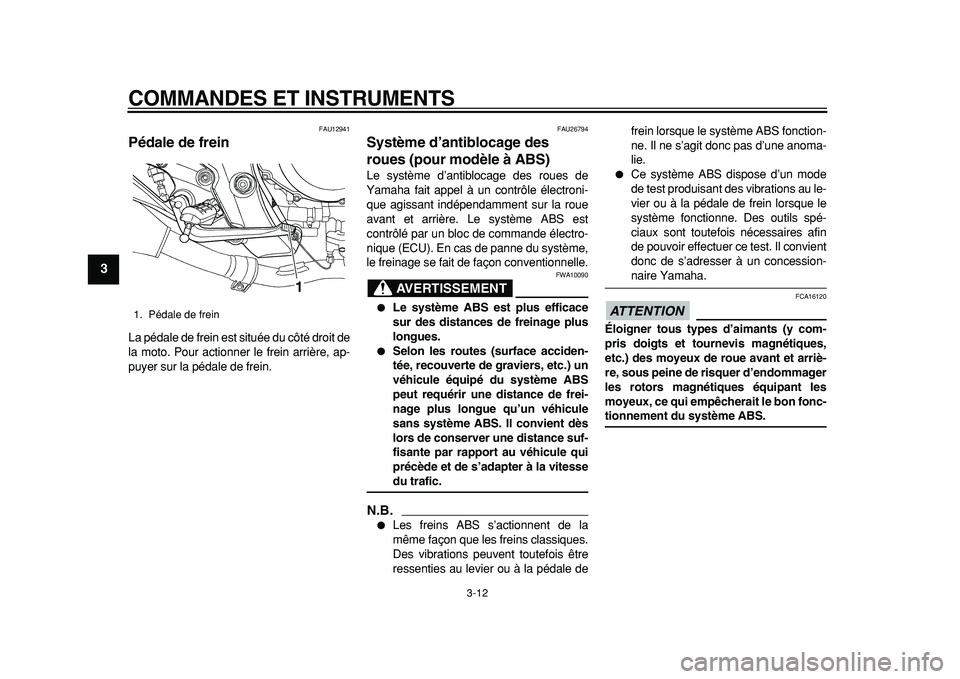

Pédale de frein
La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU26794
Système d’antiblocage des
roues (pour modèle à ABS)
Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est
contrôlé par un bloc de commande électro-
nique (ECU). En cas de panne du système,
le freinage se fait de façon conventionnelle.
AVERTISSEMENT

FWA10090

Le système ABS est plus efficace
sur des distances de freinage plus
longues.

Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.


Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS fonction-
ne. Il ne s’agit donc pas d’une anoma-
lie.

Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-
naire Yamaha.
ATTENTION

FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et arriè-
re, sous peine de risquer d’endommager
les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.
1. Pédale de frein
1

COMMANDES ET INSTRUMENTS
3-13
2
34
5
6
7
8
9

FAU13091

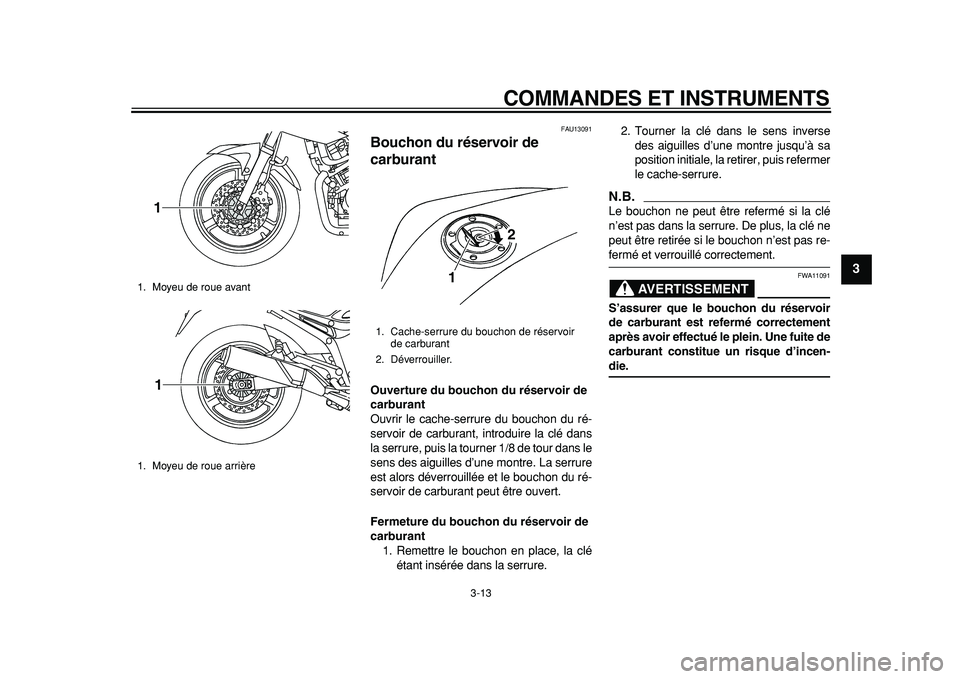

Bouchon du réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
Ouvrir le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/8 de tour dans le
sens des aiguilles d’une montre. La serrure
est alors déverrouillée et le bouchon du ré-
servoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.

Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT

FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
1. Moyeu de roue avant
1. Moyeu de roue arrière
11

1. Cache-serrure du bouchon de réservoir
de carburant
2. Déverrouiller.
1
2

COMMANDES ET INSTRUMENTS
3-14
1
2
3
4
5
6
7
8
9

FAU13221

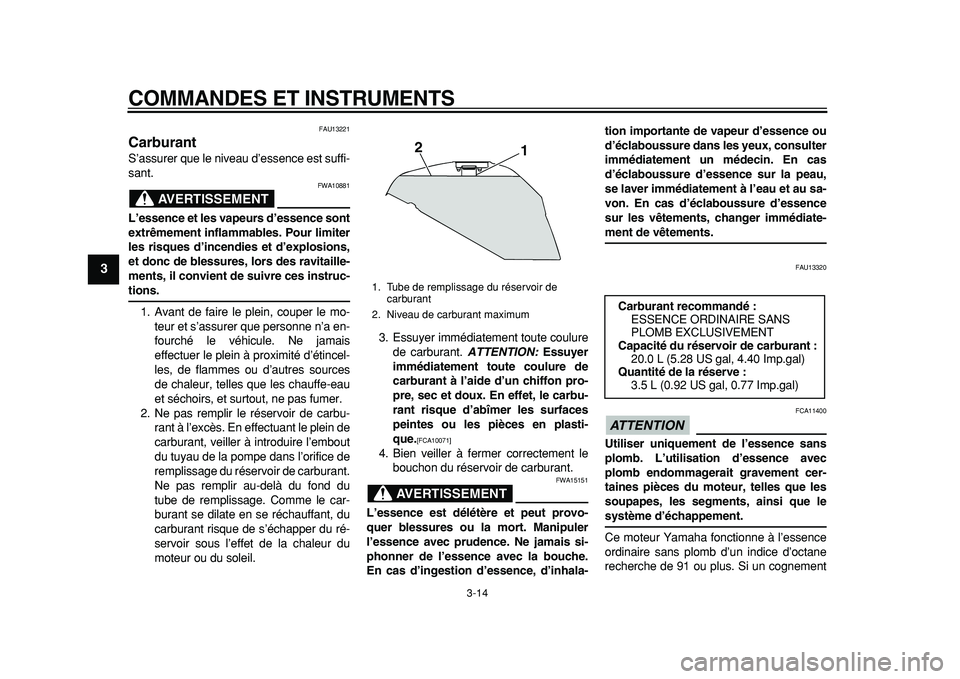

Carburant
S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT

FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étincel-
les, de flammes ou d’autres sources
de chaleur, telles que les chauffe-eau
et séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du
tube de remplissage. Comme le car-
burant se dilate en se réchauffant, du
carburant risque de s’échapper du ré-
servoir sous l’effet de la chaleur du
moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant.
ATTENTION:
Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plasti-
que.
[FCA10071]

4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT

FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13320
ATTENTION

FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant maximum
1 2

Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
20.0 L (5.28 US gal, 4.40 Imp.gal)
Quantité de la réserve :
3.5 L (0.92 US gal, 0.77 Imp.gal)
