Funções dos controlos e instrumentos
3-14
3
PAU12461
Interruptor do sinal d e mudança de dire-
ção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12664
Interruptor de paragem do motor
“/”
Coloque este interruptor em “ ” (funcio-
namento) antes de ligar o motor. Coloque
este interruptor em “ ” (parar) para desli-
gar o motor em caso de emergência, tal
como quando o veículo se vira ou o acele-
rador fica preso.
PAU12713
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-2 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAUM4090
Interruptor “SELECT”
Este interruptor tem as mesmas funções
que a tecla de acerto inferior do Módulo do
contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-6 para obter informa-
ções detalhadas.
UBEHPBP0.book Page 14 Frid ay, October 15, 2021 4:51 PM
Page 32 of 106

Funções dos controlos e instrumentos
3-15
3
PAU12823

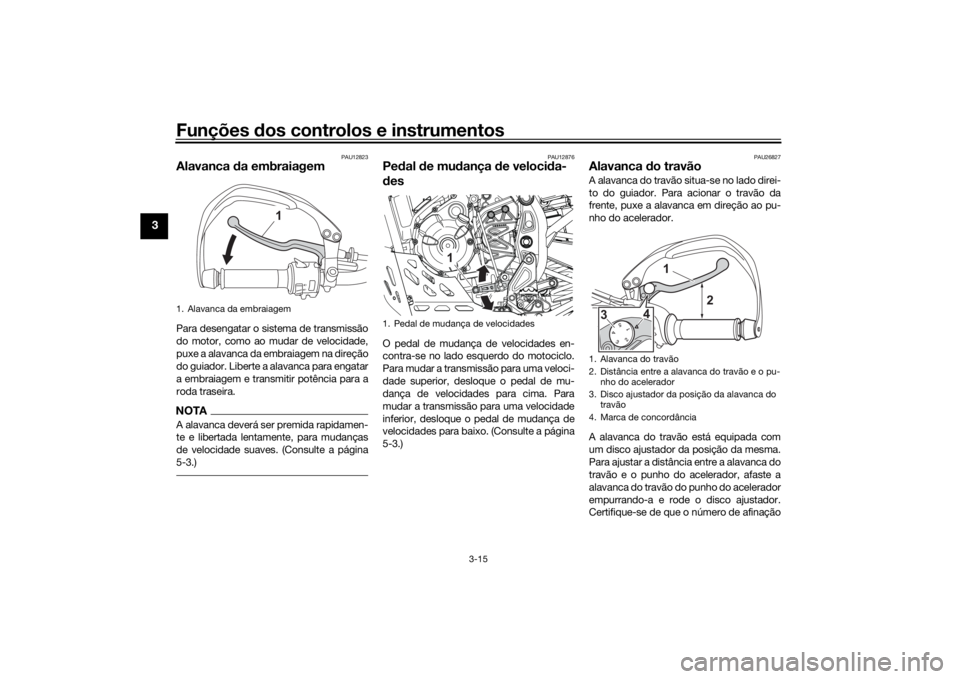

Alavanca da embraiagem Para desengatar o si stema de transmissão
do motor, como ao mudar de velocidade,
puxe a alavanca da embraiagem na direção
do guiador. Liberte a alavanca para engatar
a embraiagem e transmitir potência para a
roda traseira.NOTAA alavanca deverá ser premida rapidamen-
te e libertada lentamente, para mudanças
de velocidade suaves. (Consulte a página
5-3.)
PAU12876
Ped al de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
5-3.)
PAU26827
Alavanca d o travãoA alavanca do travão si tua-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste a
alavanca do travão do punho do acelerador
empurrando-a e rode o disco ajustador.
Certifique-se de que o número de afinação
1. Alavanca da embraiagem
1
1. Pedal de mudanç a de velocidades
1
1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da po sição da alavanca do
travão
4. Marca de concordância
1
4
3
2
UBEHPBP0.book Page 15 Frid ay, October 15, 2021 4:51 PM
Page 33 of 106

Funções dos controlos e instrumentos
3-16
3
no disco ajustador está alinhado com a
marca correspondente na alavanca do tra-
vão.
PAU12944
Ped al do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAUM4100
ABSO sistema de travão antibloqueio (ABS)
atua nos travões dianteiro e traseiro inde-
pendentemente.
AVI SO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.Como utilizar os travões
Utilize a alavanca do travão e o pedal do
travão da mesma forma que os travões
convencionais. Se for detetada derrapa-
gem de uma roda durante uma travagem, o
ABS é ativado e pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Continue a aplicar os travões e
deixe o ABS desempenhar a sua função.
Não bombeie os travões para não reduzir a
eficácia de travagem.
1. Pedal do travão
1
UBEHPBP0.book Page 16 Frid ay, October 15, 2021 4:51 PM
Page 34 of 106

Funções dos controlos e instrumentos
3-17
3
O ABS efetua um autocontrolo quan-
do o veículo arranca. Durante este
tempo, pode ouvir-se um ruído tipo
estalido da unidade hidráulica e, se
aplicar a alavanca do travão ou o pe-
dal do travão, pode sentir-se uma vi-
bração, mas não se trata de uma
avaria.
O sistema de travões muda para um
sistema de travões convencional em
caso de avaria do ABS.PRECAUÇÃO
PCA20100
Tenha cui dad o para não danificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto d esempenho d o sistema de ABS.
NOTANa condução todo-o -terreno, é possível
desativar o ABS. (Consulte a página 3-9.)
AVI SO
PWAM1050
Con duza sempre em estrad as pavimen-
ta das com o ABS liga do. Con duzir em
estra das públicas com o ABS desativa-
d o pod e ser ilegal ou até anular o seu se-
guro. Desligue o ABS apenas se
con duzir em superfícies não pavimenta-
d as.
PAUM1795
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de
combustível 1. Abra a cobertura da fechadura da tampa do depósito de combustível.
2. Introduza a chave e rode-a 1/4 de vol-
ta no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa
do depósito de combustível pode ser
removida.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente21
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás12
1. Cobertura da fechadur a da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UBEHPBP0.book Page 17 Frid ay, October 15, 2021 4:51 PM
Page 35 of 106

Funções dos controlos e instrumentos
3-18
3

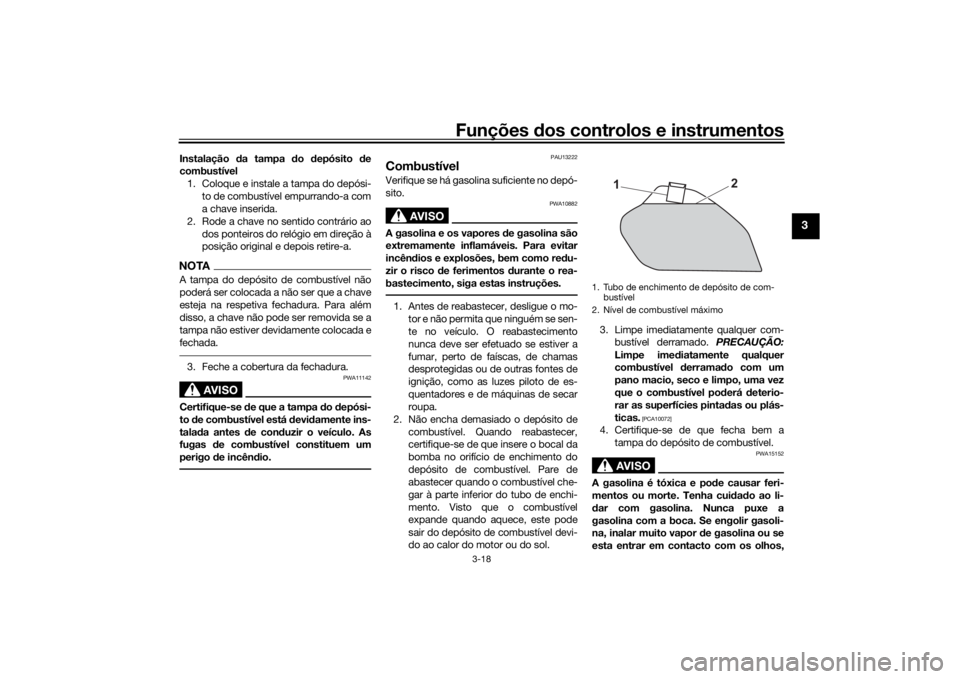

Instalação da tampa do depósito de
combustível
1. Coloque e instale a tampa do depósi- to de combustível empurrando-a com
a chave inserida.
2. Rode a chave no sentido contrário ao dos ponteiros do re lógio em direção à
posição original e depois retire-a.NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.3. Feche a cobertura da fechadura.
AVI SO
PWA11142
Certifique-se de que a tampa do depósi-
to de combustível está devi damente ins-
tala da antes de con duzir o veículo. As
fugas de combustível constituem um
perigo d e incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVI SO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabast ecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tampa do depósito de combustível.
AVI SO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
2
1
UBEHPBP0.book Page 18 Frid ay, October 15, 2021 4:51 PM
Page 36 of 106

Funções dos controlos e instrumentos
3-19
3
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 90
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura d e gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível da
s prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema de escape,
etc.
Combustível recomend ad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
90
Capaci dad e do depósito de com-
bustível:
16 L (4.2 US gal, 3.5 Imp.gal)
Reserva do d epósito de combustí-
vel:
4.3 L (1.14 US gal, 0.95 Imp.gal)
E5
E10
UBEHPBP0.book Page 19 Frid ay, October 15, 2021 4:51 PM
Page 37 of 106

Funções dos controlos e instrumentos
3-20
3
PAU80201
Tubo d e descarga do d epósito
d e combustívelAntes de utilizar o veículo:
Verifique a ligação do tubo de descar-
ga do depósito de combustível.
Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível não está bloqueada e
limpe-a, se necessário.
Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível fica po sicionada confor-
me apresentado.
NOTAConsulte a página 6-11 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape co ntém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVI SO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
estacione o veículo num local on de
não haja probabilid ad e de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
1. Tubo de resp iração da lata
1
UBEHPBP0.book Page 20 Frid ay, October 15, 2021 4:51 PM
Page 38 of 106

Funções dos controlos e instrumentos
3-21
3
PAUM3740
AssentoRemoção do assento
Introduza a chave na fechadura do assen-
to, rode-a no sentido contrário ao dos pon-
teiros do relógio e puxe o assento para
fora.
Instalação do assento
Introduza o prolongamento na parte da
frente do assento no suporte do assento,
posicione o assento de modo a introduzir o
respetivo suporte no trinco do assento,
empurre a parte de trás do assento para
baixo para a fixar no devido lugar e, depois,
retire a chave.
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAU90940
Regulação dos feixes d o farol
d ianteiroO feixe do farol dianteiro pode ser ajustado
para subir ou baixar a altura dos feixes do
farol dianteiro. Pode ser necessário regular
os feixes do farol dianteiro para aumentar a
visibilidade e para ajudar a evitar encande-
ar os outros condutores, ao transportar
mais ou menos carga que o habitual. Cum-
pra a legislação e as normas locais relativas
ao ajuste do farol dianteiro.
Caso seja necessário ajustar os faróis dian-
teiros, consulte um concessionário
Yamaha.
1. Fechadura do assento
2. Desbloquear.
2
1
1. Prolongamento
2. Fenda
2
2
1 1
UBEHPBP0.book Page 21 Frid
ay, October 15, 2021 4:51 PM
Page 39 of 106

Funções dos controlos e instrumentos
3-22
3
PAU45205
Ajuste d a forquilha dianteira
AVI SO
PWA10181
Ajuste sempre ambas as pernas d a for-
quilha de forma igual, caso contrário po-
d erá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.A forquilha dianteira está equipada com
parafusos ajustadore s da força amortece-
dora de recuo e com parafusos ajustadores
da força amortecedora de compressão.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Força amortece dora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a ), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Força amortece
dora de compressão
1. Puxe a tampa de borracha da perna da forquilha dianteira para a remover.
2. Rode o parafuso ajustador na direção (a) para aumentar a força amortece-
dora de compressão. Rode o parafu-
so ajustador na direção (b) para
diminuir a força amortecedora de
compressão. Para afinar a força
amortecedora de compressão, rode o
ajustador na direção (a) até parar e,
em seguida, conte os estalidos na di-
reção (b).
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação d o amortecimen-
to de recuo:
Mínimo (suave): 31 estalido(s) na direção (b)
Normal: 17 estalido(s) na direção (b)
Máximo (dura):
0 estalido(s) na direção (b)
1
(b) (a)
1. Tampa de borracha1
UBEHPBP0.book Page 22 Frid
ay, October 15, 2021 4:51 PM
Page 40 of 106

Funções dos controlos e instrumentos
3-23
3
3. Instale a tampa de borracha.NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a ), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
PAU14796
Purga
da forquilha dianteiraAo conduzir em co ndições extremamente
duras, a temperatura do ar e a pressão au-
mentam na forquilha dianteira, tornando a
suspensão mais dura. Se isso acontecer,
purgue o ar de ambas as pernas da forqui-
lha.
AVI SO
PWA10201
Efetue sempre o vazamento de ambas
as pernas da forquilha dianteira, caso
contrário po derá resultar numa fraca ca-
paci dad e de manobra e per da de estabi-
lid ad e.1. Se possível, levante o veículo de
modo a que a roda dianteira não fique
em contacto com o piso. (Consulte a
página 6-36.)NOTADurante a purga da forquilha dianteira, não
aplique qualquer pressão ou peso sobre a
parte dianteira do veículo.2. Remova os parafusos de sangrar e
permita o vazamento de todo o ar de
cada uma das pernas da forquilha.
1. Parafuso ajustador da força amortecedora de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 22 estalido(s) na direção (b)
Normal: 11 estalido(s) na direção (b)
Máximo (dura):
0 estalido(s) na direção (b)1 (a)
(b)
UBEHPBP0.book Page 23 Frid
ay, October 15, 2021 4:51 PM
