95GJ-9-GV 5/26/01 11:08 AM Page 80

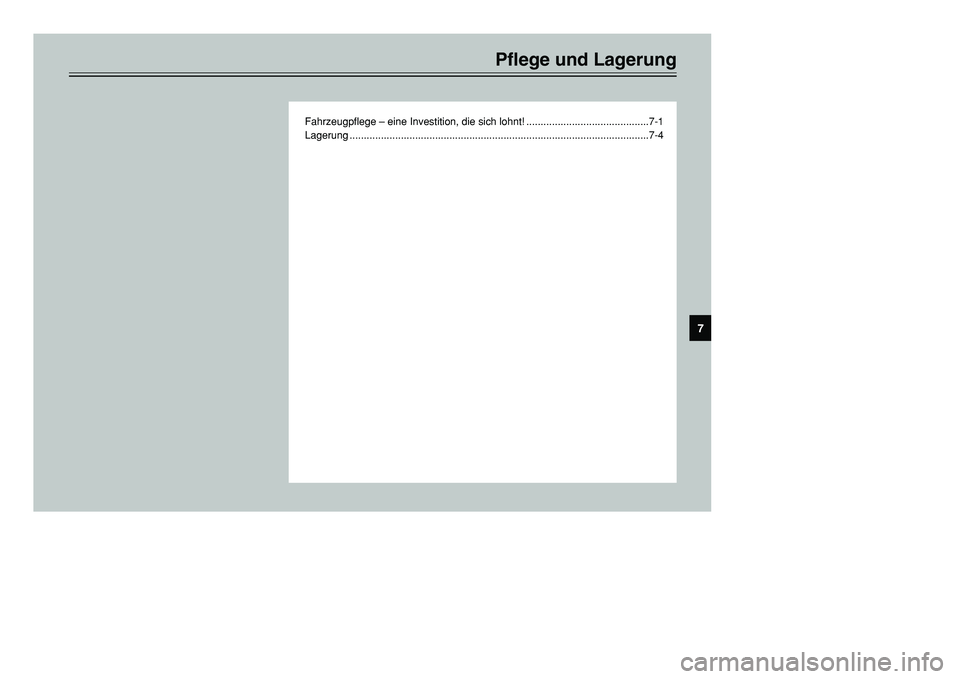

Pflege und Lagerung
Fahrzeugpflege – eine Investition, die sich lohnt! ...........................................7-1
Lagerung .........................................................................................................7-4
7
5GJ-9-GV 5/26/01 11:08 AM Page 81

7-1

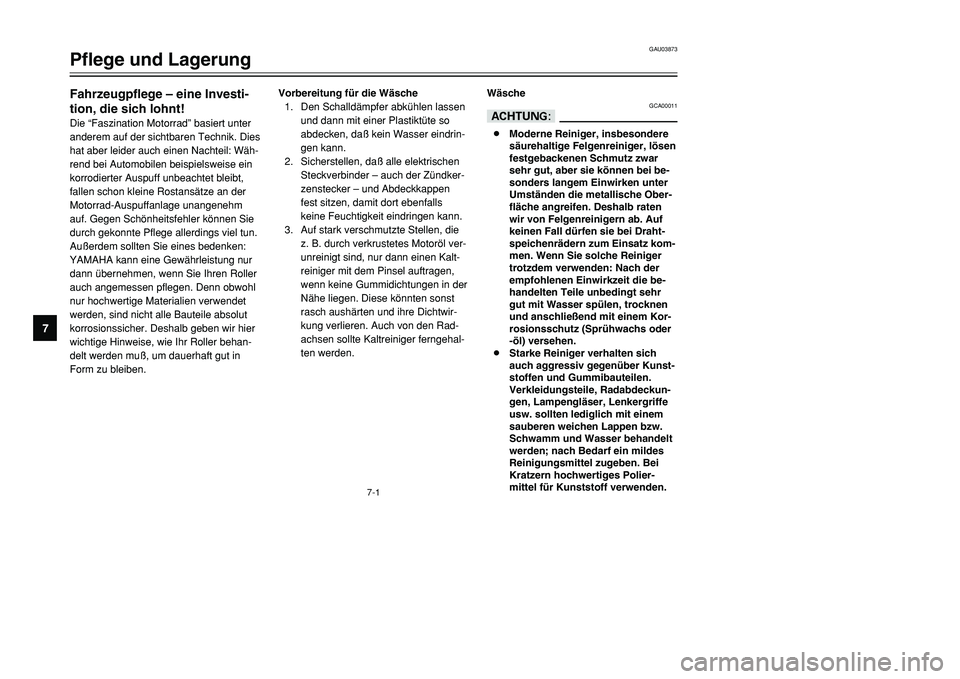

Fahrzeugpflege – eine Investi-
tion, die sich lohnt!Die “Faszination Motorrad” basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil: Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der
Motorrad-Auspuffanlage unangenehm
auf. Gegen Schönheitsfehler können Sie
durch gekonnte Pflege allerdings viel tun.
Außerdem sollten Sie eines bedenken:
YAMAHA kann eine Gewährleistung nur
dann übernehmen, wenn Sie Ihren Roller
auch angemessen pflegen. Denn obwohl
nur hochwertige Materialien verwendet
werden, sind nicht alle Bauteile absolut
korrosionssicher. Deshalb geben wir hier
wichtige Hinweise, wie Ihr Roller behan-
delt werden muß, um dauerhaft gut in
Form zu bleiben.Vorbereitung für die Wäsche
1. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so
abdecken, daß kein Wasser eindrin-
gen kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch der Zündker-
zenstecker – und Abdeckkappen
fest sitzen, damit dort ebenfalls
keine Feuchtigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kalt-
reiniger mit dem Pinsel auftragen,
wenn keine Gummidichtungen in der
Nähe liegen. Diese könnten sonst
rasch aushärten und ihre Dichtwir-
kung verlieren. Auch von den Rad-
achsen sollte Kaltreiniger ferngehal-
ten werden.Wäsche
GCA00011
dD8Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar
sehr gut, aber sie können bei be-
sonders langem Einwirken unter
Umständen die metallische Ober-
fläche angreifen. Deshalb raten
wir von Felgenreinigern ab. Auf
keinen Fall dürfen sie bei Draht-
speichenrädern zum Einsatz kom-
men. Wenn Sie solche Reiniger
trotzdem verwenden: Nach der
empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr
gut mit Wasser spülen, trocknen
und anschließend mit einem Kor-
rosionsschutz (Sprühwachs oder
-öl) versehen.
8Starke Reiniger verhalten sich
auch aggressiv gegenüber Kunst-
stoffen und Gummibauteilen.
Verkleidungsteile, Radabdeckun-
gen, Lampengläser, Lenkergriffe
usw. sollten lediglich mit einem
sauberen weichen Lappen bzw.
Schwamm und Wasser behandelt
werden; nach Bedarf ein mildes
Reinigungsmittel zugeben. Bei
Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
GAU03873
Pflege und Lagerung
1
2
3
4
5
67
8
95GJ-9-GV 5/26/01 11:08 AM Page 82

7-2
Pflege und Lagerung
1
2
3
4
5
67
8
9

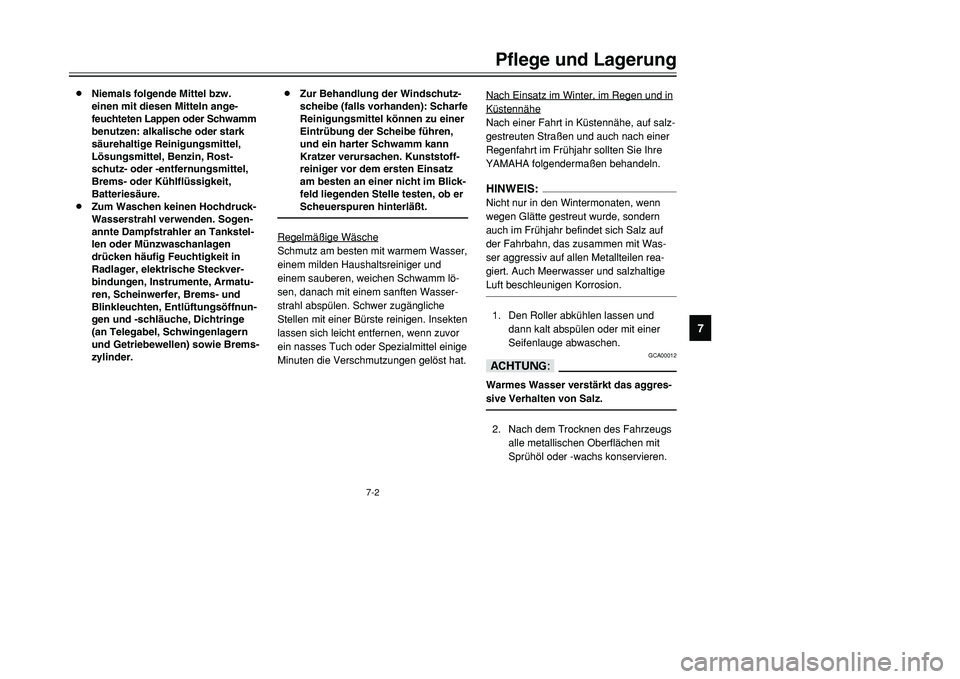

8Niemals folgende Mittel bzw.
einen mit diesen Mitteln ange-
feuchteten Lappen oder Schwamm
benutzen: alkalische oder stark
säurehaltige Reinigungsmittel,
Lösungsmittel, Benzin, Rost-
schutz- oder -entfernungsmittel,
Brems- oder Kühlflüssigkeit,
Batteriesäure.
8Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Sogen-
annte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen
drücken häufig Feuchtigkeit in
Radlager, elektrische Steckver-
bindungen, Instrumente, Armatu-
ren, Scheinwerfer, Brems- und
Blinkleuchten, Entlüftungsöffnun-
gen und -schläuche, Dichtringe
(an Telegabel, Schwingenlagern
und Getriebewellen) sowie Brems-
zylinder.8Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen,
und ein harter Schwamm kann
Kratzer verursachen. Kunststoff-
reiniger vor dem ersten Einsatz
am besten an einer nicht im Blick-
feld liegenden Stelle testen, ob er
Scheuerspuren hinterläßt.
Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm lö-
sen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche
Stellen mit einer Bürste reinigen. Insekten
lassen sich leicht entfernen, wenn zuvor
ein nasses Tuch oder Spezialmittel einige
Minuten die Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in
KüstennäheNach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meerwasser und salzhaltige
Luft beschleunigen Korrosion.1. Den Roller abkühlen lassen und
dann kalt abspülen oder mit einer
Seifenlauge abwaschen.
GCA00012
dDWarmes Wasser verstärkt das aggres-
sive Verhalten von Salz.2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
5GJ-9-GV 5/26/01 11:08 AM Page 83

7-3
Pflege und Lagerung
1
2
3
4
5
67
8
9

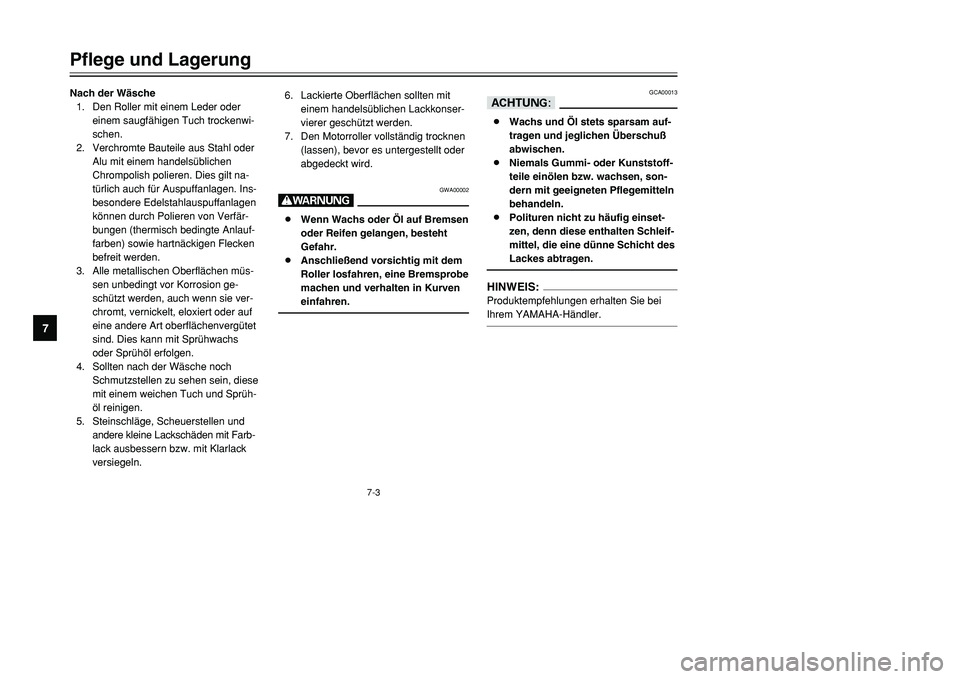

Nach der Wäsche
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt na-
türlich auch für Auspuffanlagen. Ins-
besondere Edelstahlauspuffanlagen
können durch Polieren von Verfär-
bungen (thermisch bedingte Anlauf-
farben) sowie hartnäckigen Flecken
befreit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs
oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprüh-
öl reinigen.
5. Steinschläge, Scheuerstellen und
andere kleine Lackschäden mit Farb-
lack ausbessern bzw. mit Klarlack
versiegeln.6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.
7. Den Motorroller vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00002
W8Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht
Gefahr.
8Anschließend vorsichtig mit dem
Roller losfahren, eine Bremsprobe
machen und verhalten in Kurven
einfahren.
GCA00013
dD8Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.
8Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
8Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.HINWEIS:Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler.
5GJ-9-GV 5/26/01 11:08 AM Page 84

7
Pflege und Lagerung
7-4

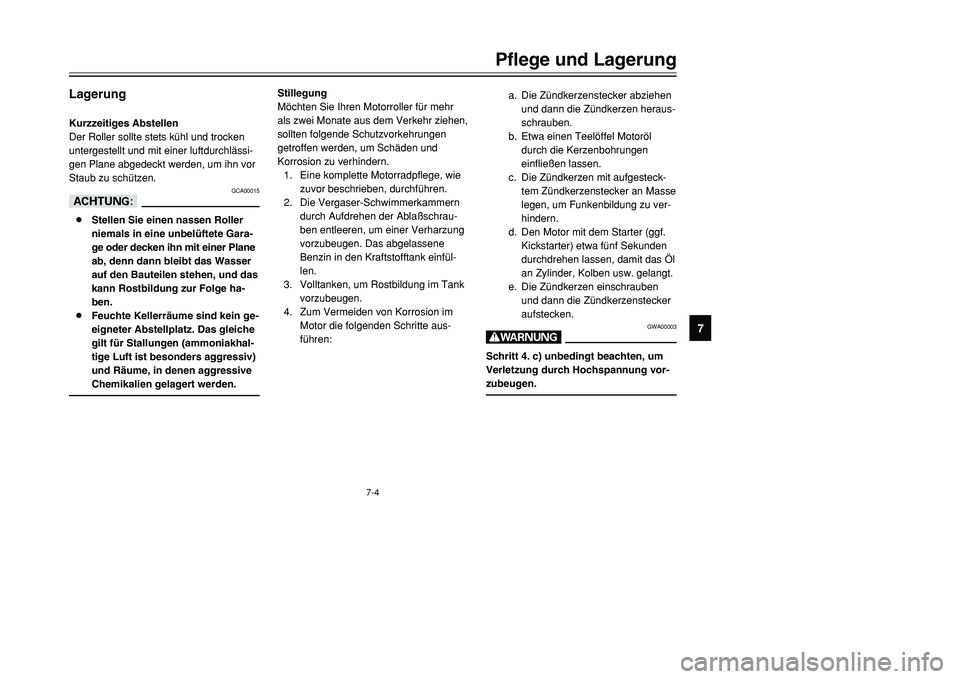

LagerungKurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um ihn vor
Staub zu schützen.
GCA00015
dD8Stellen Sie einen nassen Roller
niemals in eine unbelüftete Gara-
ge oder decken ihn mit einer Plane
ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge ha-
ben.
8Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhal-
tige Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
Stillegung
Möchten Sie Ihren Motorroller für mehr
als zwei Monate aus dem Verkehr ziehen,
sollten folgende Schutzvorkehrungen
getroffen werden, um Schäden und
Korrosion zu verhindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrau-
ben entleeren, um einer Verharzung
vorzubeugen. Das abgelassene
Benzin in den Kraftstofftank einfül-
len.
3. Volltanken, um Rostbildung im Tank
vorzubeugen.
4. Zum Vermeiden von Korrosion im
Motor die folgenden Schritte aus-
führen:a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen
einfließen lassen.
c. Die Zündkerzen mit aufgesteck-
tem Zündkerzenstecker an Masse
legen, um Funkenbildung zu ver-
hindern.
d. Den Motor mit dem Starter (ggf.
Kickstarter) etwa fünf Sekunden
durchdrehen lassen, damit das Öl
an Zylinder, Kolben usw. gelangt.
e. Die Zündkerzen einschrauben
und dann die Zündkerzenstecker
aufstecken.
GWA00003
WSchritt 4. c) unbedingt beachten, um
Verletzung durch Hochspannung vor-
zubeugen.
5GJ-9-GV 5/26/01 11:08 AM Page 85

7-5
Pflege und Lagerung
1
2
3
4
5
67
8
9

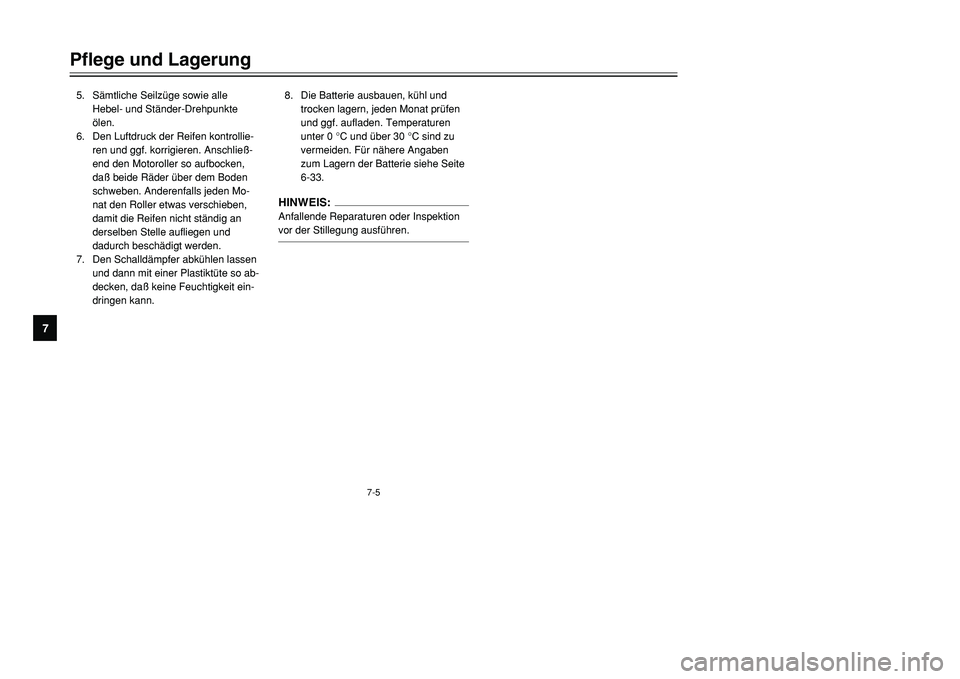

5. Sämtliche Seilzüge sowie alle
Hebel- und Ständer-Drehpunkte
ölen.
6. Den Luftdruck der Reifen kontrollie-
ren und ggf. korrigieren. Anschließ-
end den Motoroller so aufbocken,
daß beide Räder über dem Boden
schweben. Anderenfalls jeden Mo-
nat den Roller etwas verschieben,
damit die Reifen nicht ständig an
derselben Stelle aufliegen und
dadurch beschädigt werden.
7. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß keine Feuchtigkeit ein-
dringen kann.8. Die Batterie ausbauen, kühl und
trocken lagern, jeden Monat prüfen
und ggf. aufladen. Temperaturen
unter 0 °C und über 30 °C sind zu
vermeiden. Für nähere Angaben
zum Lagern der Batterie siehe Seite
6-33.
HINWEIS:Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen.
5GJ-9-GV 5/26/01 11:08 AM Page 86

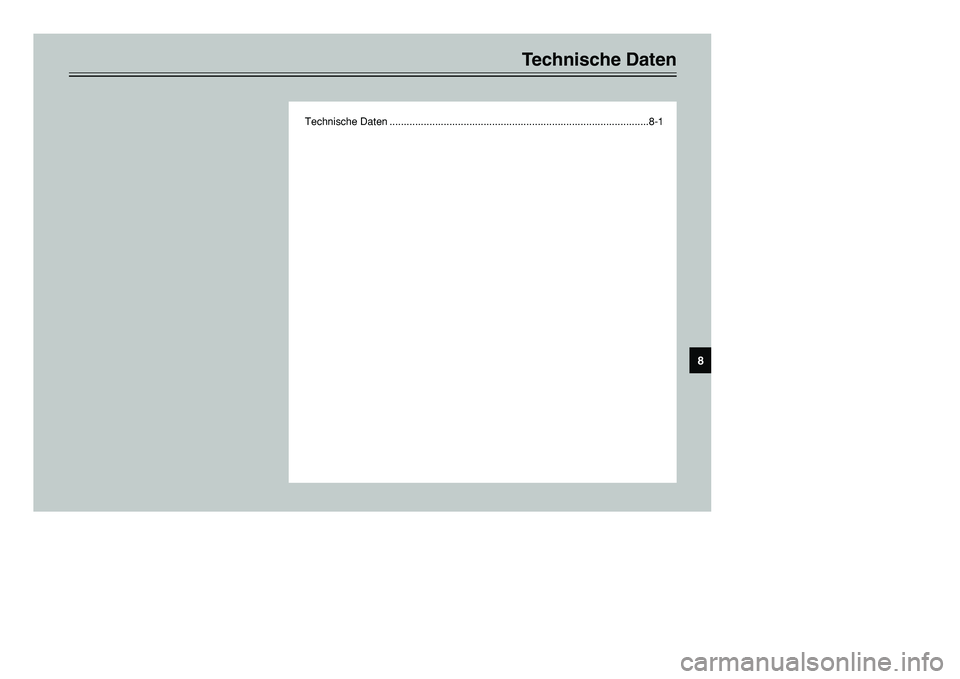

Technische Daten
Technische Daten ...........................................................................................8-1
8
5GJ-9-GV 5/26/01 11:08 AM Page 87

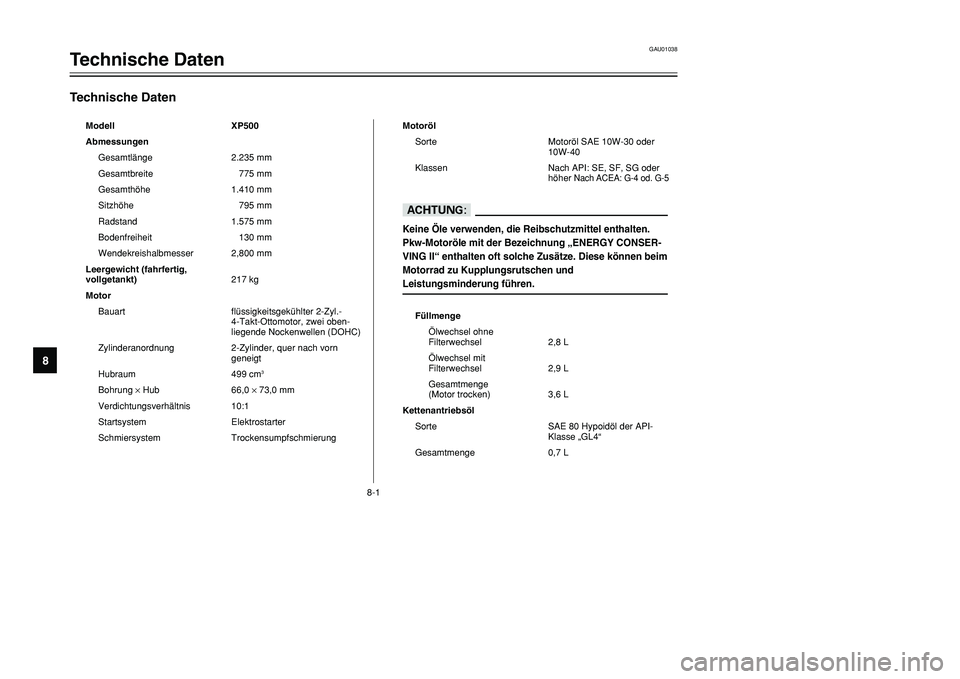

Technische Daten
Modell XP500
Abmessungen
Gesamtlänge 2.235 mm
Gesamtbreite 775 mm
Gesamthöhe 1.410 mm
Sitzhöhe 795 mm
Radstand 1.575 mm
Bodenfreiheit 130 mm
Wendekreishalbmesser 2,800 mm
Leergewicht (fahrfertig,
vollgetankt)217 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 2-Zylinder, quer nach vorn
geneigt
Hubraum 499 cm
3
Bohrung ×Hub 66,0 ×73,0 mm
Verdichtungsverhältnis 10:1
Startsystem Elektrostarter
Schmiersystem Trockensumpfschmierung
GAU01038
Technische Daten
1
2
3
4
5
6
78
9
8-1
Motoröl
Sorte Motoröl SAE 10W-30 oder
10W-40
Klassen Nach API: SE, SF, SG oder
höher
Nach ACEA
:G-4 od. G-5
dDKeine Öle verwenden, die Reibschutzmittel enthalten.
Pkw-Motoröle mit der Bezeichnung „ENERGY CONSER-
VING II“ enthalten oft solche Zusätze. Diese können beim
Motorrad zu Kupplungsrutschen und
Leistungsminderung führen.
Füllmenge
Ölwechsel ohne
Filterwechsel 2,8 L
Ölwechsel mit
Filterwechsel 2,9 L
Gesamtmenge
(Motor trocken) 3,6 L
Kettenantriebsöl
Sorte SAE 80 Hypoidöl der API-
Klasse „GL4“
Gesamtmenge 0,7 L
5GJ-9-GV 5/26/01 11:08 AM Page 88

8-2
Technische Daten
1
2
3
4
5
6
78
9

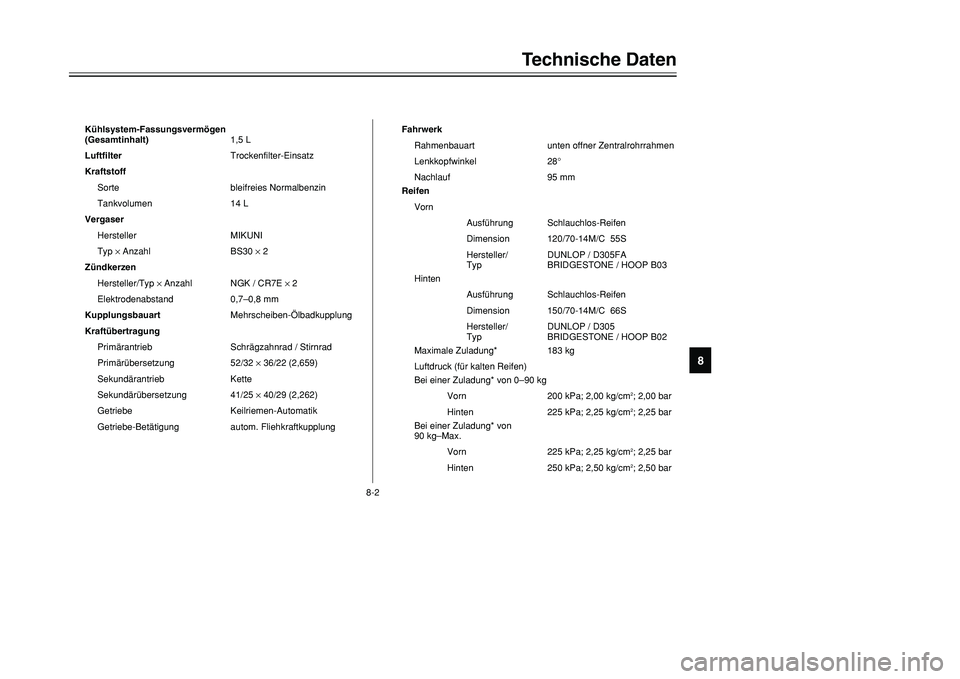

Kühlsystem-Fassungsvermögen
(Gesamtinhalt)1,5 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen 14 L
Vergaser
Hersteller MIKUNI
Typ ×Anzahl BS30 ×2
Zündkerzen
Hersteller/Typ ×Anzahl NGK / CR7E ×2
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Schrägzahnrad / Stirnrad
Primärübersetzung 52/32 ×36/22 (2,659)
Sekundärantrieb Kette
Sekundärübersetzung 41/25 ×40/29 (2,262)
Getriebe Keilriemen-Automatik
Getriebe-Betätigung autom. FliehkraftkupplungFahrwerk
Rahmenbauart unten offner Zentralrohrrahmen
Lenkkopfwinkel 28°
Nachlauf 95 mm
Reifen
Vorn
Ausführung Schlauchlos-Reifen
Dimension 120/70-14M/C 55S
Hersteller/ DUNLOP / D305FA
Typ BRIDGESTONE / HOOP B03
Hinten
Ausführung Schlauchlos-Reifen
Dimension 150/70-14M/C 66S
Hersteller/ DUNLOP / D305
Typ BRIDGESTONE / HOOP B02
Maximale Zuladung* 183 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg
Vorn 200 kPa; 2,00 kg/cm
2; 2,00 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
Bei einer Zuladung* von
90 kg–Max.
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
5GJ-9-GV 5/26/01 11:08 AM Page 89
