YAMAHA TMAX 2001 Manuale duso (in Italian)

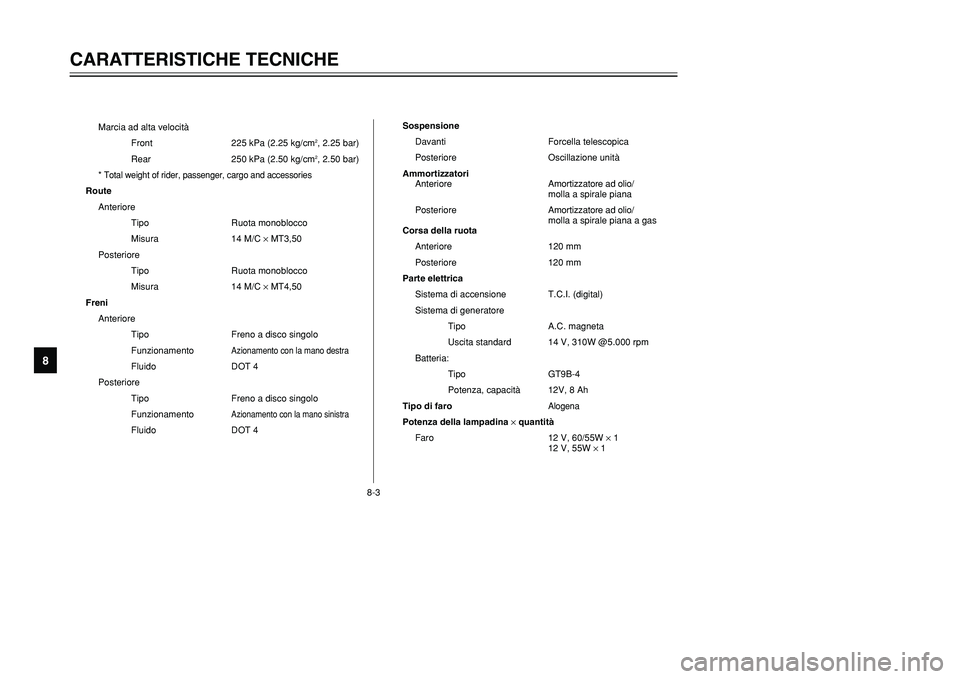

Marcia ad alta velocità
Front 225 kPa (2.25 kg/cm
2, 2.25 bar)
Rear 250 kPa (2.50 kg/cm2, 2.50 bar)
* Total weight of rider, passenger, cargo and accessories
Route
Anteriore
Tipo Ruota monoblocco
Misura 14 M/C ×MT3,50
Posteriore
Tipo Ruota monoblocco
Misura 14 M/C ×MT4,50
Freni
Anteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano destra
Fluido DOT 4
Posteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano sinistra
Fluido DOT 4Sospensione
Davanti Forcella telescopica
Posteriore Oscillazione unità
Ammortizzatori
AnterioreAmortizzatore ad olio/
molla a spirale piana
PosterioreAmortizzatore ad olio/
molla a spirale piana a gas
Corsa della ruota
Anteriore 120 mm
Posteriore 120 mm
Parte elettrica
Sistema di accensione T.C.I. (digital)
Sistema di generatore
Tipo A.C. magneta
Uscita standard 14 V, 310W @5.000 rpm
Batteria:
Tipo GT9B-4
Potenza, capacità12V, 8 Ah
Tipo di faro
Alogena
Potenza della lampadina ×quantità
Faro 12 V, 60/55W ×1
12 V, 55W ×1
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9
8-3
5GJ-9-HV 5/26/01 11:10 AM Page 90

8-4
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9

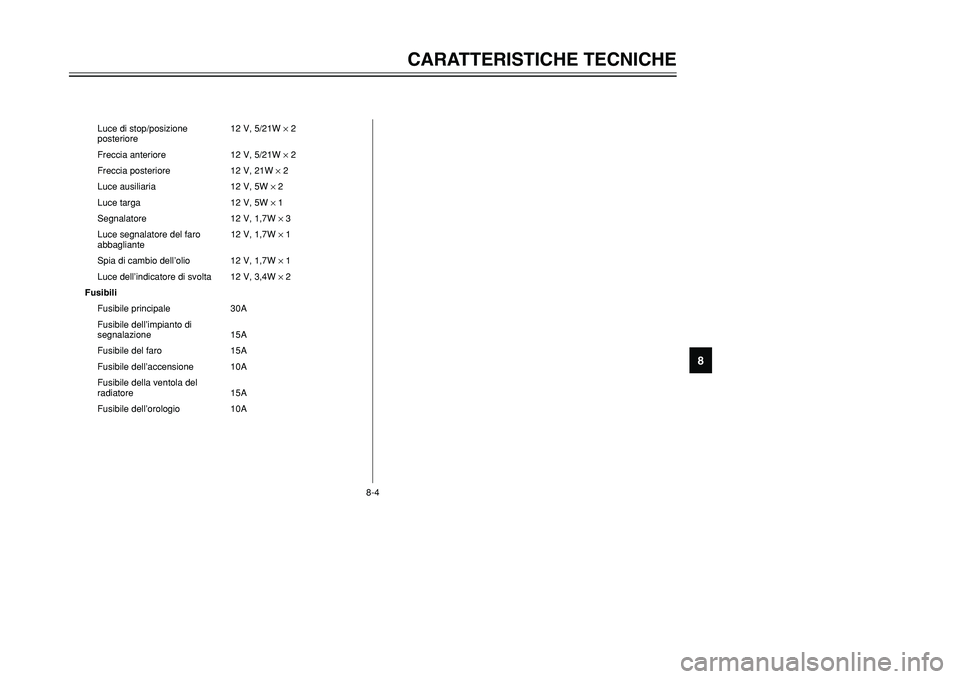

Luce di stop/posizione 12 V, 5/21W ×2
posteriore
Freccia anteriore 12 V, 5/21W ×2
Freccia posteriore 12 V, 21W ×2
Luce ausiliaria 12 V, 5W ×2
Luce targa 12 V, 5W ×1
Segnalatore 12 V, 1,7W ×3
Luce segnalatore del faro 12 V, 1,7W ×1
abbagliante
Spia di cambio dell’olio 12 V, 1,7W ×1
Luce dell’indicatore di svolta 12 V, 3,4W ×2
Fusibili
Fusibile principale 30A
Fusibile dell’impianto di
segnalazione 15A
Fusibile del faro 15A
Fusibile dell’accensione 10A
Fusibile della ventola del
radiatore 15A
Fusibile dell’orologio 10A
5GJ-9-HV 5/26/01 11:10 AM Page 91

1
2
3
4
5
6
7
8
95GJ-9-HV 5/26/01 11:10 AM Page 92

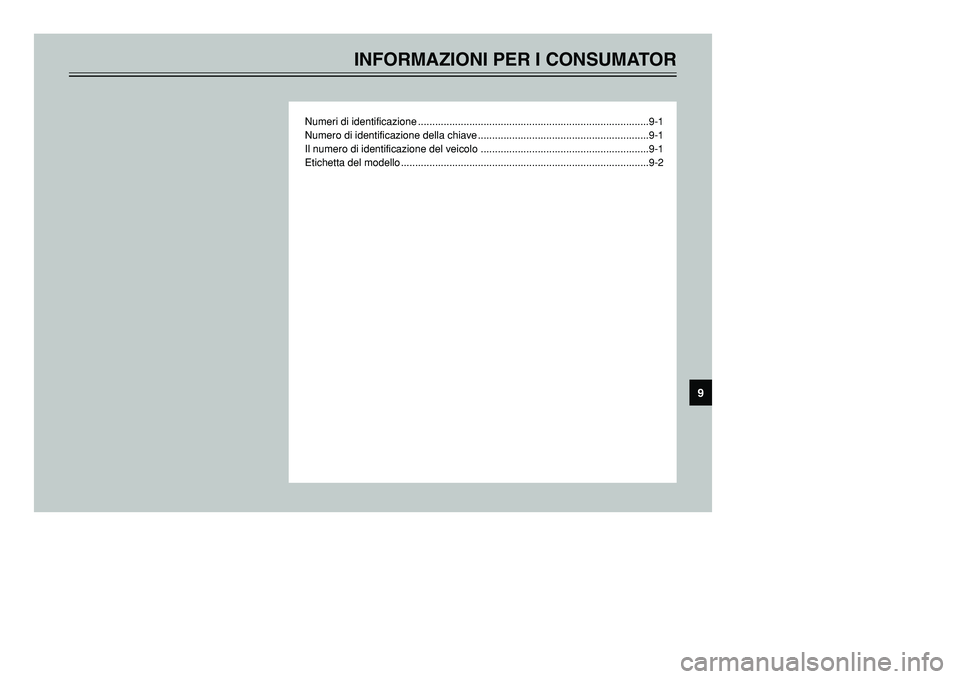

INFORMAZIONI PER I CONSUMATOR
Numeri di identificazione .................................................................................9-1
Numero di identificazione della chiave ............................................................9-1
Il numero di identificazione del veicolo ...........................................................9-1
Etichetta del modello .......................................................................................9-2
9
5GJ-9-HV 5/26/01 11:10 AM Page 93

1
1
HAU02944

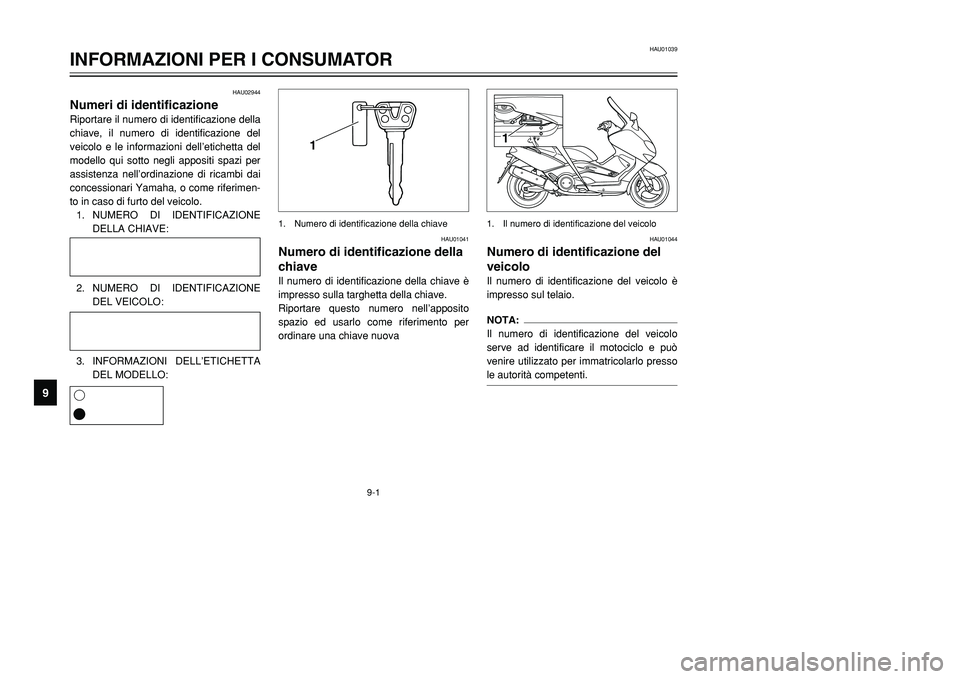

Numeri di identificazioneRiportare il numero di identificazione della
chiave, il numero di identificazione del
veicolo e le informazioni dell’etichetta del
modello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimen-
to in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU01041
Numero di identificazione della
chiaveIl numero di identificazione della chiave è
impresso sulla targhetta della chiave.
Riportare questo numero nell’apposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova
HAU01044
Numero di identificazione del
veicoloIl numero di identificazione del veicolo è
impresso sul telaio.NOTA:
Il numero di identificazione del veicolo
serve ad identificare il motociclo e può
venire utilizzato per immatricolarlo presso
le autorità competenti.
1. Numero di identificazione della chiave 1. Il numero di identificazione del veicolo
9-1
HAU01039
INFORMAZIONI PER I CONSUMATOR
1
2
3
4
5
6
7
89
1
6
5GJ-9-HV 5/26/01 11:10 AM Page 94

9-2
INFORMAZIONI PER I CONSUMATOR
1
2
4
5
6
7
89
1
HAU03757

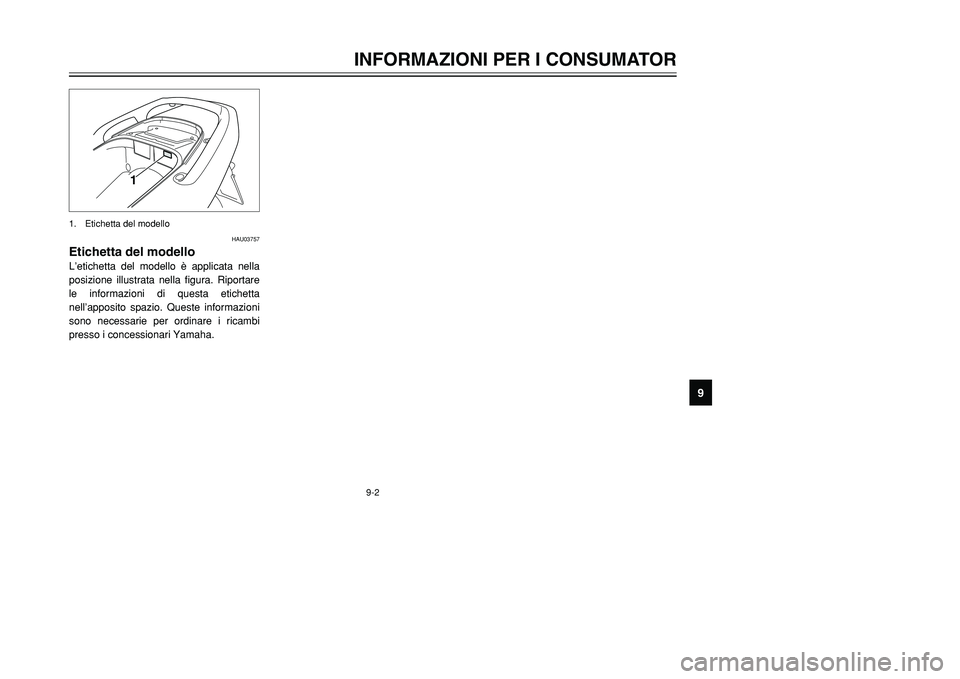

Etichetta del modelloL’etichetta del modello è applicata nella
posizione illustrata nella figura. Riportare
le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha. 1. Etichetta del modello
5GJ-9-HV 5/26/01 11:10 AM Page 95

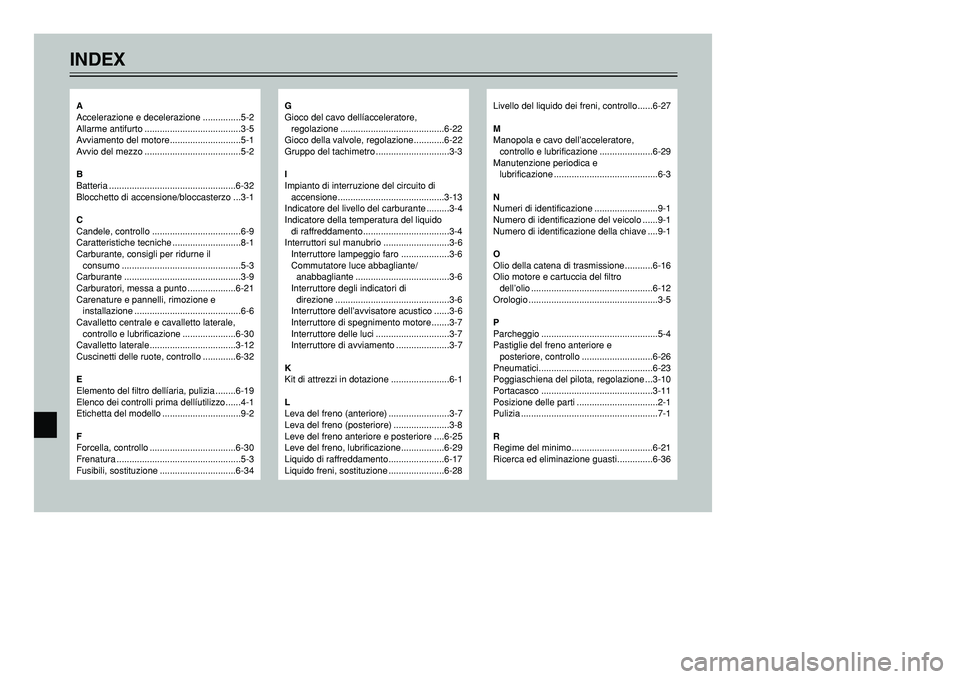

INDEX
G
Gioco del cavo dellíacceleratore,
regolazione .........................................6-22
Gioco della valvole, regolazione............6-22
Gruppo del tachimetro .............................3-3
I
Impianto di interruzione del circuito di
accensione ..........................................3-13
Indicatore del livello del carburante .........3-4
Indicatore della temperatura del liquido
di raffreddamento ..................................3-4
Interruttori sul manubrio ..........................3-6
Interruttore lampeggio faro ...................3-6
Commutatore luce abbagliante/
anabbagliante .....................................3-6
Interruttore degli indicatori di
direzione .............................................3-6
Interruttore dell’avvisatore acustico ......3-6
Interruttore di spegnimento motore .......3-7
Interruttore delle luci .............................3-7
Interruttore di avviamento .....................3-7
K
Kit di attrezzi in dotazione .......................6-1
L
Leva del freno (anteriore) ........................3-7
Leva del freno (posteriore) ......................3-8
Leve del freno anteriore e posteriore ....6-25
Leve del freno, lubrificazione.................6-29
Liquido di raffreddamento......................6-17
Liquido freni, sostituzione ......................6-28
Livello del liquido dei freni, controllo......6-27
M
Manopola e cavo dell’acceleratore,
controllo e lubrificazione .....................6-29
Manutenzione periodica e
lubrificazione .........................................6-3
N
Numeri di identificazione .........................9-1
Numero di identificazione del veicolo ......9-1
Numero di identificazione della chiave ....9-1
O
Olio della catena di trasmissione...........6-16
Olio motore e cartuccia del filtro
dell’olio ................................................6-12
Orologio ...................................................3-5
P
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................6-26
Pneumatici.............................................6-23
Poggiaschiena del pilota, regolazione ...3-10
Portacasco ............................................3-11
Posizione delle parti ................................2-1
Pulizia ......................................................7-1
R
Regime del minimo................................6-21
Ricerca ed eliminazione guasti..............6-36
A
Accelerazione e decelerazione ...............5-2
Allarme antifurto ......................................3-5
Avviamento del motore............................5-1
Avvio del mezzo ......................................5-2
B
Batteria ..................................................6-32
Blocchetto di accensione/bloccasterzo ...3-1
C
Candele, controllo ...................................6-9
Caratteristiche tecniche ...........................8-1
Carburante, consigli per ridurne il
consumo ...............................................5-3
Carburante ..............................................3-9
Carburatori, messa a punto ...................6-21
Carenature e pannelli, rimozione e
installazione ..........................................6-6
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione .....................6-30
Cavalletto laterale..................................3-12
Cuscinetti delle ruote, controllo .............6-32
E
Elemento del filtro dellíaria, pulizia ........6-19
Elenco dei controlli prima dellíutilizzo......4-1
Etichetta del modello ...............................9-2
F
Forcella, controllo ..................................6-30
Frenatura .................................................5-3
Fusibili, sostituzione ..............................6-34
5GJ-9-HV 5/26/01 11:10 AM Page 96

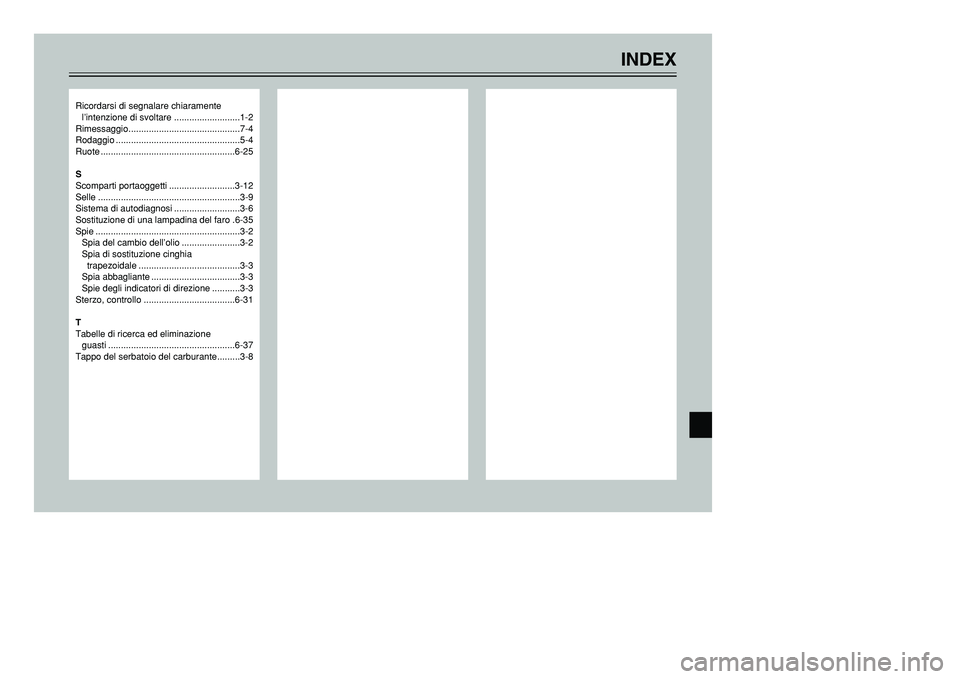

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare ..........................1-2
Rimessaggio............................................7-4
Rodaggio .................................................5-4
Ruote .....................................................6-25
S
Scomparti portaoggetti ..........................3-12
Selle ........................................................3-9
Sistema di autodiagnosi ..........................3-6
Sostituzione di una lampadina del faro .6-35
Spie .........................................................3-2
Spia del cambio dell’olio .......................3-2
Spia di sostituzione cinghia
trapezoidale ........................................3-3
Spia abbagliante ...................................3-3
Spie degli indicatori di direzione ...........3-3
Sterzo, controllo ....................................6-31
T
Tabelle di ricerca ed eliminazione
guasti ..................................................6-37
Tappo del serbatoio del carburante.........3-8
INDEX
5GJ-9-HV 5/26/01 11:10 AM Page 97

5GJ-9-HV 5/26/01 11:10 AM Page 98

STAMPATO SU CARTA RICICLATAPRINTED IN JAPAN
2001·5–2.5×1(H)
!
USO E MANUTENZIONE
5GJ-28199-HVXP500
YAMAHA MOTOR CO., LTD.
