YAMAHA TMAX 2001 Manuale duso (in Italian)

6-19
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03877
Pulizia dell’elemento del filtro
dell’ariaEseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella
tabella della manutenzione periodica e
lubrificazione. Pulire più spesso l’elemen-
to del filtro dell’aria, se si utilizza il mezzo
su percorsi molto bagnati o polverosi.
1. Togliere la carenatura A (vedere
pagina 6-8 per le procedure di rimo-
zione e di installazione delle carena-
ture).
1
1
2. Togliere il parabrezza togliendo le
viti.1. Vite (×5)
1
2
2
3. Togliere il coperchio del filtro
dell’aria togliendo le viti e poi estrar-
re l’elemento del filtro dell’aria.1. Coperchio del filtro dell’aria
2. Vite (×4)
5GJ-9-HV 5/26/01 11:10 AM Page 60

6-20
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HC000082
aA8Verificare che l’elemento del filtro
dell’aria sia alloggiato corretta-
mente nella scatola del filtro
dell’aria.
8Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il
pistone (i pistoni) e/o il cilindro (i
cilindri) potrebbero usurarsi
eccessivamente.6. Installare il coperchio della scatola
del filtro dell’aria installando le viti.
7. Installare il parabrezza e la carena-
tura. 4. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello spor-
co, e poi eliminare lo sporco residuo
con aria compressa, come illustrato
nella figura. Se l’elemento del filtro
dell’aria è danneggiato, sostituirlo.
5. Inserire l’elemento nella scatola del
filtro dell’aria.
1
1. Elemento del filtro dell’aria
5GJ-9-HV 5/26/01 11:10 AM Page 61

6-21
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU00630
Messa a punto dei carburatoriI carburatori sono una parte importante
del motore e necessitano di una messa a
punto molto precisa. Pertanto consiglia-
mo di affidare la maggior parte delle rego-
lazioni del carburatore ad un concessio-
nario Yamaha in possesso delle nozioni e
delle esperienze professionali necessarie.
Tuttavia, la messa a punto descritta nella
prossima sezione può venire eseguita dal
proprietario nell’ambito della manutenzio-
ne periodica.
HC000095
aAI carburatori vengono messi a punto e
testati a fondo nello stabilimento di
produzione Yamaha. Eventuali tentati-
vi di modificare queste regolazioni
senza sufficienti nozioni tecniche
potrebbero provocare un calo delle
prestazioni o danneggiamenti del
motore.
HAU03821
Regolazione del regime del
minimoEseguire il controllo e, se necessario, la
regolazione del regime del minimo del
motore come segue agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione.NOTA:
Per eseguire questa regolazione, occorre
un contagiri.1. Togliere il pannello B (Vedere pagi-
na 6-7 per le procedure di rimozione
e di installazione del pannello).
2. Collegare il contagiri al cavo della
candela.
3. Accendere il motore e lasciarlo scal-
dare per diversi minuti a
1.000–2.000 giri/min, accelerandolo
ogni tanto a 4.000–5.000 giri/min.
NOTA:
Il motore è caldo quando risponde rapida-
mente all’acceleratore.4. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo
sulla vite di fermo dell’acceleratore.
Per aumentare il regime del minimo,
girare la vite in direzione a. Per
ridurre il regime del minimo, girare la
vite in direzione b.
1a
b
1. Vite do fermo dell’acceleratore
Regime del minimo:
1,150–1,200 giri/min.
5GJ-9-HV 5/26/01 11:10 AM Page 62

6-22
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU00637
Regolazione del gioco delle
valvoleIl gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scor-
retto di miscelazione di aria/carburante
e/o rumorosità del motore. Per impedire
che ciò accada, fare regolare il gioco
delle valvole da un concessionario
Yamaha agli intervalli specificati nella
tabella della manutenzione periodica e
lubrificazione
NOTA:
Se non si riesce a regolare il regime del
minimo secondo specifica come descritto
sopra, affidare questa regolazione ad un
concessionario Yamaha.5. Installare il pannello
HAU00635
Regolazione del gioco del cavo
dell’acceleratoreIl gioco del cavo dell’acceleratore deve
essere di 3–5 mm alla manopola
dell’acceleratore. Controllare periodica-
mente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un
concessionario Yamaha.
a
a. Gioco del cavo dell’acceleratore
5GJ-9-HV 5/26/01 11:10 AM Page 63

6-23
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03822
PneumaticiPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro mezzo, fare attenzione ai
seguenti punti che riguardano i pneumati-
ci prescritti secondo specifica.
Pressione dei pneumatici
Prima di ogni utilizzo del mezzo, control-
lare e, se necessario, regolare la pres-
sione dei pneumatici.
HW000082
g8Controllare e regolare la pressio-
ne dei pneumatici a freddo (ossia
quando la temperatura dei pneu-
matici è uguale alla temperatura
ambiente).
8Si deve regolare la pressione dei
pneumatici in funzione della velo-
cità di marcia e del peso totale del
pilota, del carico e degli accessori
approvati per questo modello.
HWA00040
gDato che il carico ha un impatto enor-
me sulla manovrabilità, la frenata, le
prestazioni e le caratteristiche di sicu-
rezza del vostro mezzo, tenere sempre
presenti le seguenti precauzioni.
8NON SOVRACCARICARE MAI LO
SCOOTER! L’uso di un scooter
sovraccarico può provocare dan-
neggiamenti dei pneumatici, per-
dite del controllo o infortuni gravi.
Verificare che il peso totale del
pilota, del passeggero, del carico
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Carico* Anteriore Posteriore
Fino a 90 kg200 kPa
(2,00 kg/cm
2,
2,00 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
90 kg–carico
massimo225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Marcia ad alta
velocità225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Carico massimo* 183 kg
* Peso totale del pilota, del passeggero, del carico e
degli accessori
e degli accessori non superi il
carico massimo specificato per lo
scooter.
8Non trasportare oggetti fissati
male che possono spostarsi
durante la marcia.
8Fissare saldamente gli oggetti più
pesanti vicino al centro del scoo-
ter e distribuire uniformemente il
peso sui due lati del mezzo.
8Regolare la pressione dei pneu-
matici in funzione del carico.
8Prima di utilizzare il mezzo, con-
trollare sempre la condizione e la
pressione dei pneumatici.
5GJ-9-HV 5/26/01 11:10 AM Page 64

6-24
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1a
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità al
centro del battistrada è scesa al limite
secondo specifica, se ci sono chiodi o
frammenti di vetro nel pneumatico, o se il
fianco è fessurato, fare sostituire imme-
diatamente il pneumatico da un conces-
sionario Yamaha.NOTA:
I limiti di profondità del battistrada posso-
no differire da nazione a nazione.
Rispettare sempre le disposizioni di legge
della nazione d’impiego.1. Fianco del pneumatico
a. Profondità del battistrada
HW000079
g8Fare sostituire i pneumatici
eccessivamente consumati da un
concessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del scoo-
ter con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.
8Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza
necessarie.
Informazioni sui pneumatici
Questo scooter è equipaggiato con ruote
in lega e pneumatici senza camera d’aria.
HW000078
g8Il pneumatico anteriore e quello
posteriore devono essere della
stessa marca e disegno, altrimenti
non si possono garantire le carat-
teristiche di manovrabilità del
mezzo.
8Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha appro-
vato per questo modello soltanto i
pneumatici elencati di seguito.
Profondità minima del
battistrada (anteriore e
posteriore)1,6 mm
ANTERIORE
Fabbricante Misura Modello
DUNLOP 120/70-14M/C 55S D305FABRIDGESTONE
120/70-14M/C 55S HOOP B03
POSTERIORE
Fabbricante Misura Modello
DUNLOP 150/70-14M/C 66S D305
BRIDGESTONE
150/70-14M/C 66S HOOP B02
5GJ-9-HV 5/26/01 11:10 AM Page 65

6-25
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03773
Ruote in legaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro mezzo, fare attenzione ai
seguenti punti che riguardano le ruote
prescritte secondo specifica.
8Prima di utilizzare il mezzo, control-
lare sempre che il cerchio della ruota
non presenti cricche, piegature o
deformazioni. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota
da un concessionario Yamaha. Non
tentare di eseguire riparazioni delle
ruote, neppure di lieve entità. In
caso di deformazioni o di cricche, la
ruota deve venire sostituita.
8In caso di sostituzione del pneumati-
co o della ruota, occorre eseguire
l’equilibratura della ruota. Lo sbilan-
ciamento della ruota può compro-
mettere le prestazioni e la manovra-
bilità del mezzo e abbreviare la
durata dei pneumatici.
8Marciare a velocità moderate dopo il
cambio di un pneumatico, per per-
mettere alla superficie del pneumati-
co di “rodarsi”, in modo da poter svi-
luppare al meglio le proprie
caratteristiche.
HAU03851
Leve del freno anteriore e
posterioreNon ci deve essere gioco all’estremità
delle leve del freno. In caso di gioco, fare
controllare l’impianto dei freni da un con-
cessionario Yamaha.
HAU00683
g8Fare sostituire i pneumatici
eccessivamente consumati da un
concessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del scoo-
ter con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.
8Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza
necessarie.
ANTERIORE
5GJ-9-HV 5/26/01 11:10 AM Page 66

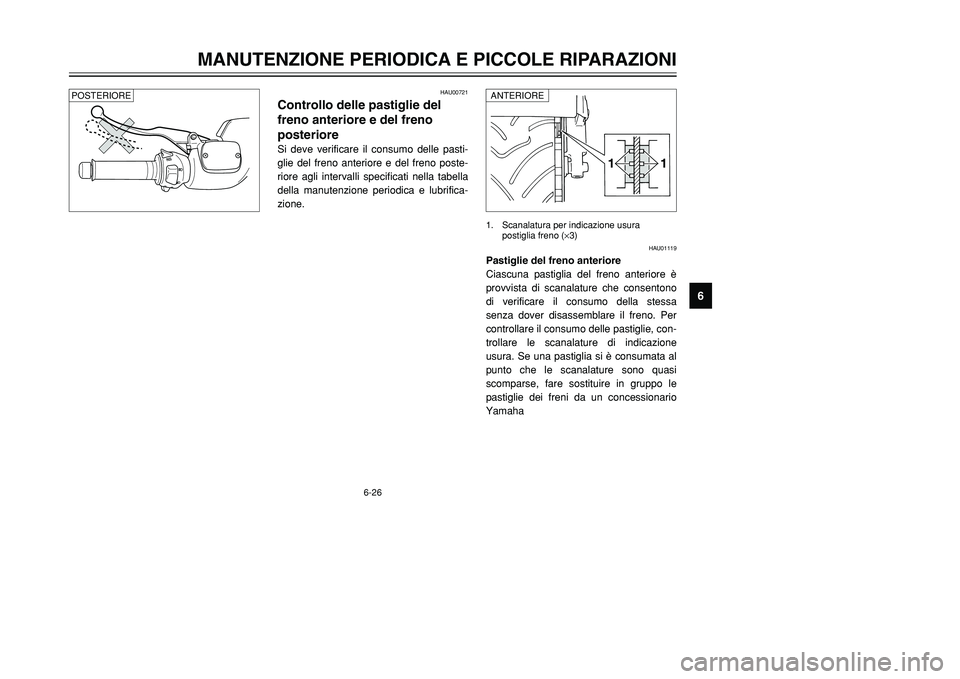

6-26
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1 11 1
1. Scanalatura per indicazione usura
postiglia freno (×3)
HAU00721
Controllo delle pastiglie del
freno anteriore e del freno
posterioreSi deve verificare il consumo delle pasti-
glie del freno anteriore e del freno poste-
riore agli intervalli specificati nella tabella
della manutenzione periodica e lubrifica-
zione.
HAU01119
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature che consentono
di verificare il consumo della stessa
senza dover disassemblare il freno. Per
controllare il consumo delle pastiglie, con-
trollare le scanalature di indicazione
usura. Se una pastiglia si è consumata al
punto che le scanalature sono quasi
scomparse, fare sostituire in gruppo le
pastiglie dei freni da un concessionario
Yamaha
POSTERIORE
ANTERIORE
5GJ-9-HV 5/26/01 11:10 AM Page 67

6-27
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1
HAU03776
Controllo del livello del liquido
freniUna quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo
l’efficienza della frenata.
Prima di utilizzare il mezzo, controllare
che il livello del liquido freni sia superiore
al riferimento del minimo e rabboccare,
se necessario. Un livello basso del liquido
freni può indicare che le pastiglie freni
sono consumate e/o la presenza di perdi-
te nell’impianto dei freni. Se il livello del
liquido dei freni è basso, controllare
l’usura delle pastiglie e verificare che non
ci siano perdite nell’impianto dei freni.1. Simbolo livello minimo
a1
HAU01248
Pastiglie del freno posteriore
1. Togliere la pinza del freno posteriore
togliendo i bulloni.
2. Verificare che ciascuna pastiglia
freno non sia danneggiata e misura-
re lo spessore della guarnizione. Se
una pastiglia freno è danneggiata, o
se lo spessore della guarnizione è
inferiore a 0,8 mm, fare sostituire in
gruppo le pastiglie dei freni da un
concessionario Yamaha.
3. Installare la pinza del freno anteriore
installando i bulloni e poi stringendoli
alla coppia di serraggio secondo
specifica.1. Bullone (×2)
a. Limite d’usura pastiglia freno
FRONT
POSTERIORE
Coppia di serraggio:
Bullone della pinza freno:
40 Nm (4,0 m·kg)
5GJ-9-HV 5/26/01 11:10 AM Page 68

Rispettare le seguenti precauzioni:
8Quando si controlla il livello del liqui-
do freni, accertarsi che la parte
superiore del serbatoio del liquido
freni sia in piano.
8Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guar-
nizioni di gomma possono deterio-
rarsi, causando delle perdite e la
diminuzione dell’efficienza della fre-
nata.
6-28
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1
1. Simbolo livello minimo
8Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscelazioni
possono causare una reazione chi-
mica pericolosa e la diminuzione
dell’efficienza della frenata.
8Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido
freni durante il rabbocco. L’acqua
causa una notevole riduzione del
punto di ebollizione del liquido e può
provocare l’effetto “vapor lock” (tam-
pone di vapore).
8Il liquido dei freni può corrodere le
parti verniciate o di plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.
8Dato che le pastiglie dei freni si con-
sumano, è normale che il livello del
liquido freni diminuisca gradualmen-
te. Tuttavia, se il livello cala improv-
visamente, fare accertare la causa
da un concessionario Yamaha.
HAU03073
Sostituzione del liquido freniFare cambiare il liquido freni da un con-
cessionario Yamaha agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione. Inoltre fare
sostituire i paraolio delle pompe freno e
delle pinze, come pure i tubi dell’impianto
freni agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.
8Paraolio: Sostituire ogni due anni.
8Tubi freni: Sostituire ogni quattro
anni.
REARLiquido freni consigliato:
DOT 4
5GJ-9-HV 5/26/01 11:10 AM Page 69
