YAMAHA TMAX 2002 Manual de utilização (in Portuguese)

8-1
PAU01038
ESPECIFICAÇÕES
8
Especificações
Especificações
Modelo XP500
Dimensões
Comprimento total 2.235 mm
Largura total 775 mm
Altura total 1.410 mm
Altura do assetto 795 mm
Distância entre os eixos 1.575 mm
Distância mínima do chão 130 mm
Raio mínimo de viragem 2.800 mm
Peso básico (com os depósitos de
óleo e de combustível cheios)217 kg
Motor
Tipo 4 tempos, DOHC, refrigerado a
líquido
Cilindrada 2 cilindros inclinados para a
frente
Cilindrada 499 cm
3
Diâmetro ×curso 66,0 ×73,8 mm
Relação de compressão 10,1:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificaçãoCárter secoÓleo de motor
Tipo SAE 10W-30 ou 10W-40
Classificação do óleo de
motor recomendado
Serviço API do tipo SE, SF, SG
ou maior
kKCertifique-se de utilizar óleos de motor que não contenham
modificadores antifricção.
Óleos de motor para automóveis de passageiros (frequente-
mente com o rótulo “ENERGY CONSERVING II”) contêm adi-
tivos antifricção que irão causar o deslizamento da embra-
iagem e/ou da embraiagem do motor de arranque, resultan-
do em redução da vida útil do componente e desempenho
insatisfatório do motor.Quantidade
Sem substituição do cartucho do
filtro de óleo: 2,8 L
Com substituição do cartucho do
filtro de óleo: 2,9 L
Quantidade total (motor seco): 3,6 L
Óleo da corrente de transmissão
TipoÓleo da engranagem hipoidal
SAE 80 API “GL-4”
Quantidade total: 0,7 L
5GJ-9-P1 1/19/02 3:06 PM Page 90

8-2
ESPECIFICAÇÕES
8
Capacidade do sistema de
refrigeração (volume total)1,5 L
Filtro de arElemento seco
Combustível
Tipo
Gasolina normal sem
chumbos
Capacidade do depósito 14 L
Carburador
Fabricante MIKUNI
Tipo × quantidade BS30 × 2
Vela de ignição
Fabricante/modelo × quantidade NGK/CR7E × 2
Folga 0,7–0,8 mm
Tipo de embraiagemAutomática de discos
múltiplos em óleo
Transmissão
Sistema primário de redução Engrenage à detente
hélicoïdale/droite
Relação primário de redução 52/32 ×36/22 (2,659)
Sistema secundáio de redução Corrente de transmissão
Relação secundária de redução 41/25 ×40/29 (2,262)
Tipo de transmissão Automática de correia em V
Operação Embraiagem automática
centrífugaQuadro
Tipo de quadro Diamante
Ângulo de avanço28°
Cauda 95 mm
Pneu
À frente
Tipo Sem câmara de ar
Dimensaõ120/70-14 M/C 55S
Fabricante/ DUNLOP/D305FA
modelo BRIDGESTONE/HOOP B03
A trás
Tipo Sem câmara de ar
Dimensaõ150/70-14 M/C 66S
Fabricante/ DUNLOP/D305
modelo BRIDGESTONE/HOOP B02
Carga máximo* 183 kg
Pressão do ar (pneu frio)
Até 90 kg*
À frente 200 kPa (2,00 kgf/cm
2, 2,00 bar)
A trás 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–máximo
À frente 225 kPa (2,25 kgf/cm2, 2,25 bar)
A trás 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Peso total de condutor, passageiro, carga e acessórios
5GJ-9-P1 1/19/02 3:06 PM Page 91

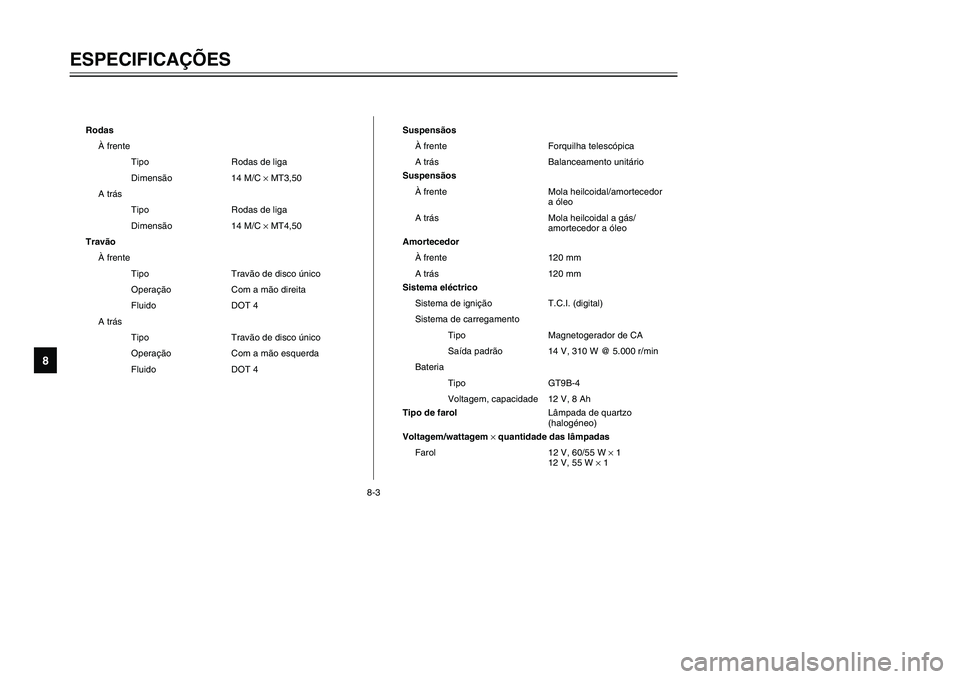

8-3
ESPECIFICAÇÕES
8
Rodas
À frente
Tipo Rodas de liga
Dimensão 14 M/C ×MT3,50
A trás
Tipo Rodas de liga
Dimensão 14 M/C ×MT4,50
Travão
À frente
Tipo Travão de disco único
Operação Com a mão direita
Fluido DOT 4
A trás
Tipo Travão de disco único
Operação Com a mão esquerda
Fluido DOT 4Suspensãos
À frente Forquilha telescópica
A trás Balanceamento unitário
Suspensãos
À frente Mola heilcoidal/amortecedor
a óleo
A trás Mola heilcoidal a gás/
amortecedor a óleo
Amortecedor
À frente 120 mm
A trás 120 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetogerador de CA
Saída padrão 14 V, 310 W @ 5.000 r/min
Bateria
Tipo GT9B-4
Voltagem, capacidade 12 V, 8 Ah
Tipo de farolLâmpada de quartzo
(halogéneo)
Voltagem/wattagem ×quantidade das lâmpadas
Farol 12 V, 60/55 W ×1
12 V, 55 W ×1
5GJ-9-P1 1/19/02 3:06 PM Page 92

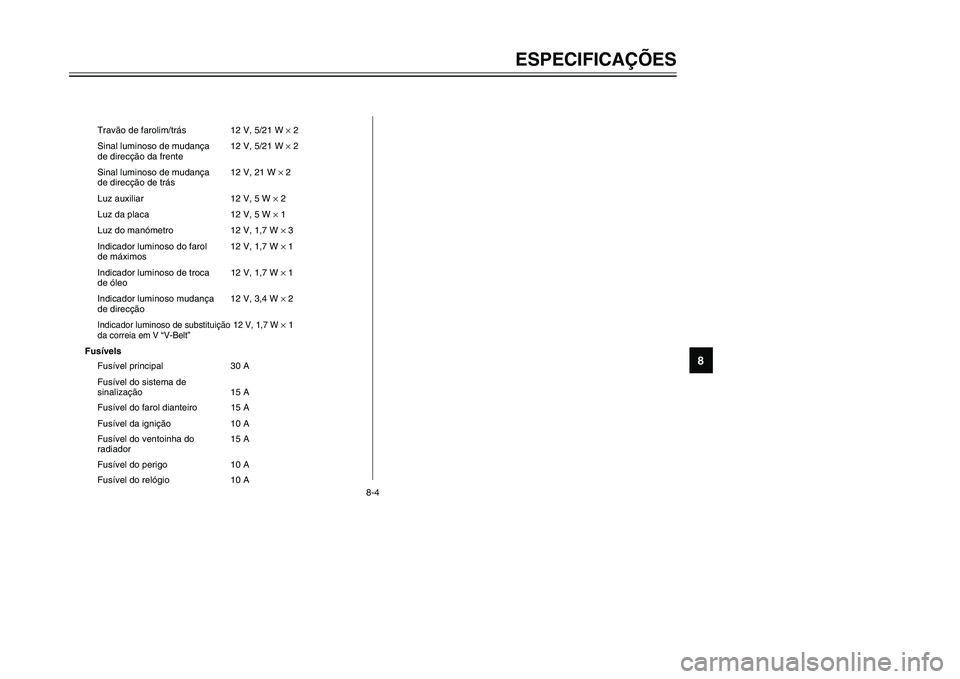

8-4
ESPECIFICAÇÕES
8
Travão de farolim/trás 12 V, 5/21 W ×2
Sinal luminoso de mudança 12 V, 5/21 W ×2
de direcção da frente
Sinal luminoso de mudança 12 V, 21 W ×2
de direcção de trás
Luz auxiliar 12 V, 5 W ×2
Luz da placa 12 V, 5 W ×1
Luz do manómetro 12 V, 1,7 W ×3
Indicador luminoso do farol 12 V, 1,7 W ×1
de máximos
Indicador luminoso de troca 12 V, 1,7 W ×1
de óleo
Indicador luminoso mudança 12 V, 3,4 W ×2
de direcçãoIndicador luminoso de substituição 12 V, 1,7 W
×1
da correia em V “V-Belt”
Fusívels
Fusível principal 30 A
Fusível do sistema de
sinalização15 A
Fusível do farol dianteiro 15 A
Fusível da ignição10 A
Fusível do ventoinha do 15 A
radiador
Fusível do perigo 10 A
Fusível do relógio 10 A
5GJ-9-P1 1/19/02 3:06 PM Page 93

5GJ-9-P1 1/19/02 3:06 PM Page 94

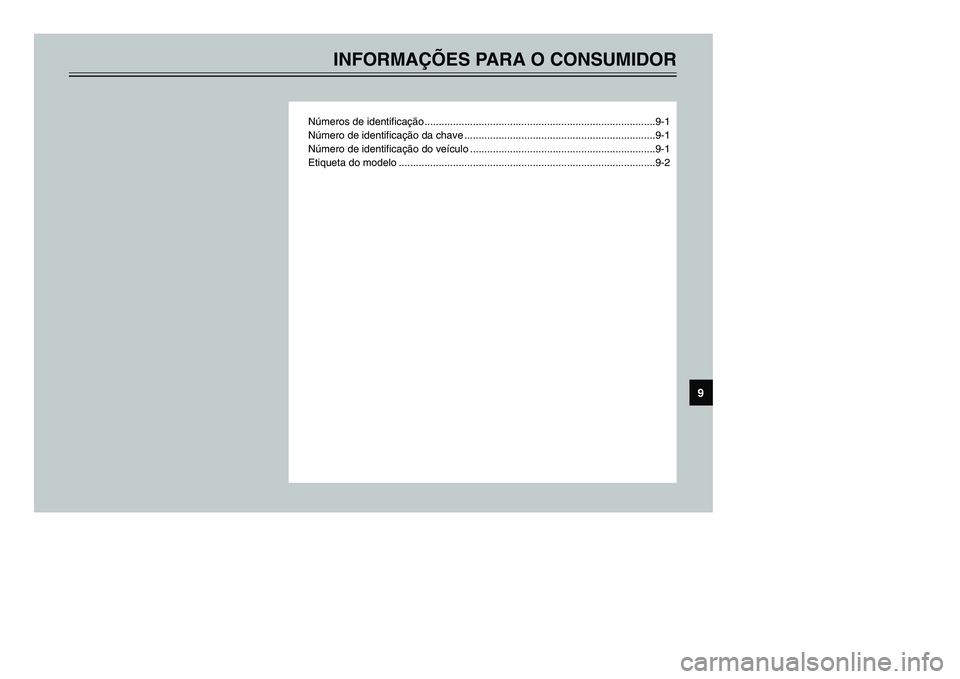

INFORMAÇÕES PARA O CONSUMIDOR
Números de identificação.................................................................................9-1
Número de identificação da chave ...................................................................9-1
Número de identificação do veículo .................................................................9-1
Etiqueta do modelo ..........................................................................................9-2
9
5GJ-9-P1 1/19/02 3:06 PM Page 95

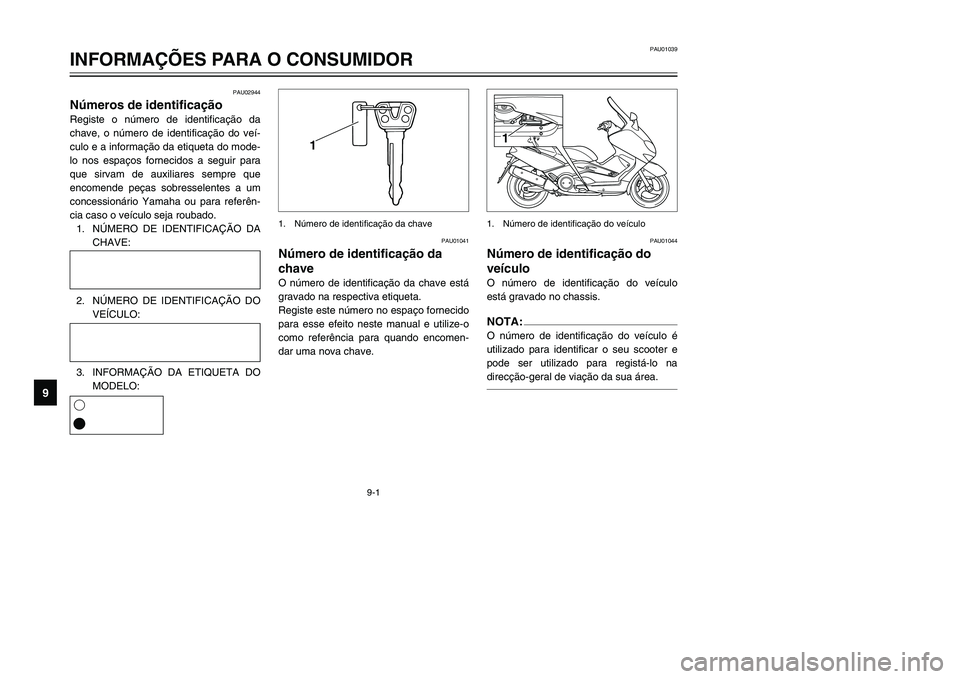

9-1
PAU01039
INFORMAÇÕES PARA O CONSUMIDOR
9
PAU02944
Números de identificação
Números de identificação
Registe o número de identificação da
chave, o número de identificação do veí-
culo e a informação da etiqueta do mode-
lo nos espaços fornecidos a seguir para
que sirvam de auxiliares sempre que
encomende peças sobresselentes a um
concessionário Yamaha ou para referên-
cia caso o veículo seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
3. INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU01044
Número de identificação do
veículo
Número de identificação do veículo
O número de identificação do veículo
está gravado no chassis.NOTA:O número de identificação do veículo é
utilizado para identificar o seu scooter e
pode ser utilizado para registá-lo na
direcção-geral de viação da sua área.
1
1. Número de identificação do veículo
PAU01041
Número de identificação da
chave
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta.
Registe este número no espaço fornecido
para esse efeito neste manual e utilize-o
como referência para quando encomen-
dar uma nova chave.
1
1. Número de identificação da chave
1
6
5GJ-9-P1 1/19/02 3:06 PM Page 96

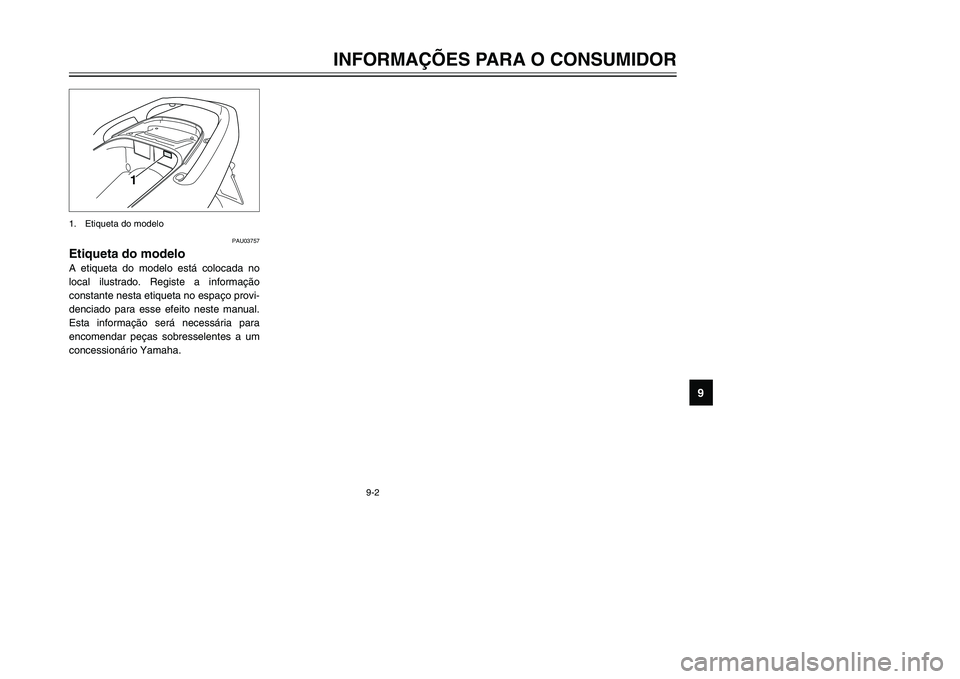

9-2
INFORMAÇÕES PARA O CONSUMIDOR
9
PAU03757
Etiqueta do modelo
Etiqueta do modelo
A etiqueta do modelo está colocada no
local ilustrado. Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1
1. Etiqueta do modelo
5GJ-9-P1 1/19/02 3:06 PM Page 97

INDEX
E
Elemento do filtro de ar, limpeza ..........6-19
Especificações .......................................8-1
Estacionamento ......................................5-4
Etiqueta do modelo ................................9-2
F
Folga das válvulas, ajuste ....................6-22
Folga do cabo do acelerador, ajuste ....6-22
Forquilha dianteira, verificação ............6-30
Fusíveis, substituição ...........................6-34
I
Indicador da temperatura do
refrigerante ...........................................3-4
Indicador de combustível .......................3-4
Indicadores luminosos ............................3-2
Indicador luminoso de troca de óleo ....3-2
Indicador luminoso de substituição da
correia em V ......................................3-3
Indicador luminoso de máximos ..........3-3
Indicadores luminosos de mudança de
direcção .............................................3-3
Informações de segurança .....................1-1
Instruções para uma condução
segura ..................................................1-2
Interruptor principal/bloqueio da
direcção ................................................3-1
Interruptores do guiador .........................3-6
Interruptor de ultrapassagem ...............3-6
Interruptor de farol alto/baixo ...............3-6
Interruptor de perigo ............................3-6
Interruptor do sinal de mudança de
direcção .............................................3-7
Interruptor da buzina ............................3-7
Interruptor de paragem do motor .........3-7
Interruptor das luzes ............................3-7
Interruptor de arranque ........................3-7
J
Jogo de ferramentas ..............................6-1
L
Lista de verificações prévias
à utilização ...........................................4-1
Localização das peças ...........................2-1
Lâmpada do farol dianteiro,
substituição ........................................6-35
Líquido do travão, mudança .................6-28
M
Módulo de velocímetro ...........................3-3
N
Nível de líquido do travão, verificação .6-27
Número de identificação da chave .........9-1
Número de identificação do veículo .......9-1
Números de identificação .......................9-1
P
Pastilhas do travão da frente e de
trás, verificação ..................................6-26
Pneus ...................................................6-23
Punho e cabo do acelerador,
verificação e lubrificação ....................6-29
A
Acelerar e desacelerar ...........................5-2
Alarme antifurto ......................................3-6
Alavanca do travão, dianteiro .................3-9
Alavanca do travão, traseiro ...................3-9
Alavancas do travão, lubrificação .........6-29
Amortecedor de choques .....................3-13
Arranque .................................................5-2
Arrecadação ...........................................7-4
Assento ................................................3-11
B
Bateria ..................................................6-32
C
Capotas e painéis, remoção e
instalação .............................................6-6
Carburadores, ajuste ............................6-21
Cavalete central e descanso lateral,
verificação e lubrificação ....................6-29
Colocação do motor em
funcionamento ......................................5-1
Combustível .........................................3-10
Compartimentos de armazenagem ......3-14
Consumo de combustível, sugestões
para a redução .....................................5-3
Cuidados ................................................7-1
D
Descanso lateral ...................................3-14
Detecção e resolução de problemas ....6-36
Direcção, verificação ............................6-31
Dispositivo de auto-diagnóstico ..............3-5
5GJ-9-P1 1/19/02 3:06 PM Page 98

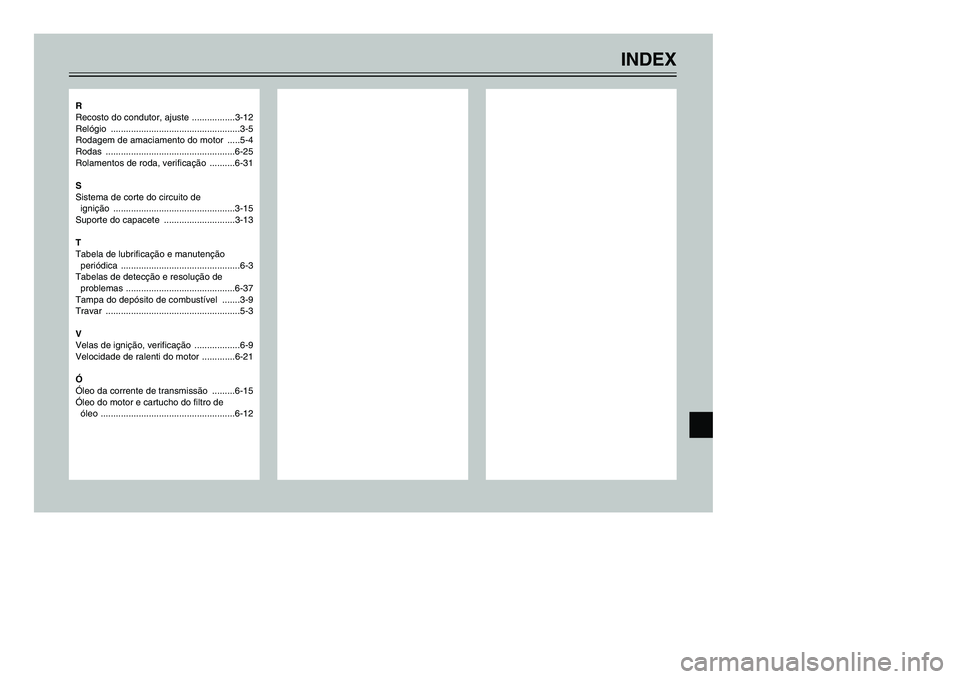

R
Recosto do condutor, ajuste .................3-12
Relógio ...................................................3-5
Rodagem de amaciamento do motor .....5-4
Rodas ...................................................6-25
Rolamentos de roda, verificação ..........6-31
S
Sistema de corte do circuito de
ignição ................................................3-15
Suporte do capacete ............................3-13
T
Tabela de lubrificação e manutenção
periódica ...............................................6-3
Tabelas de detecção e resolução de
problemas ...........................................6-37
Tampa do depósito de combustível .......3-9
Travar .....................................................5-3
V
Velas de ignição, verificação ..................6-9
Velocidade de ralenti do motor .............6-21
Ó
Óleo da corrente de transmissão .........6-15
Óleo do motor e cartucho do filtro de
óleo .....................................................6-12
INDEX
5GJ-9-P1 1/19/02 3:06 PM Page 99
