YAMAHA TMAX 2002 Manual de utilização (in Portuguese)

6-17
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU03850

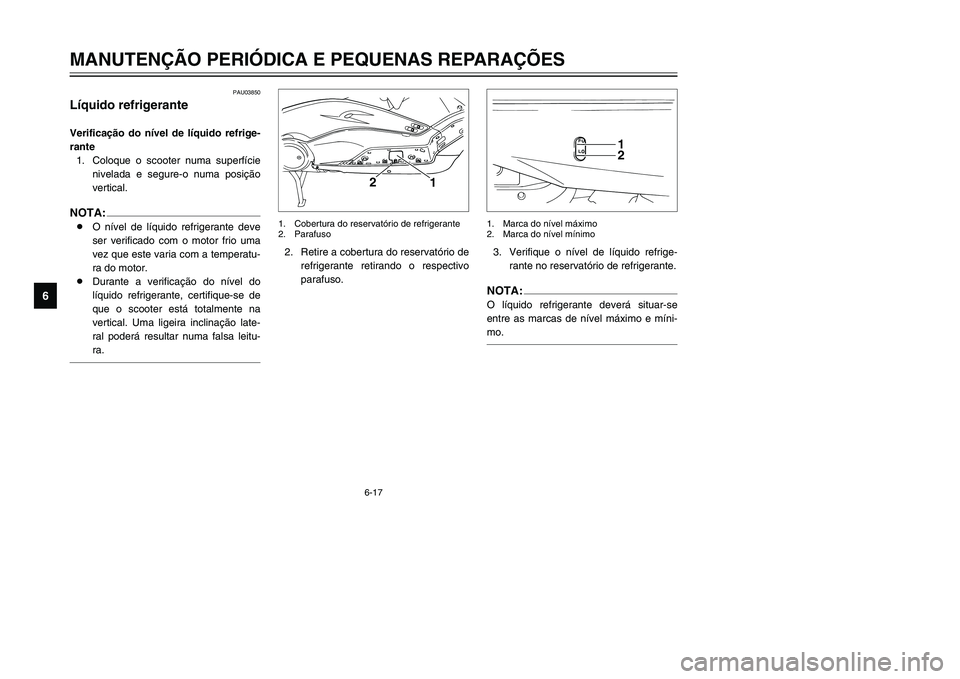

Líquido refrigeranteVerificação do nível de líquido refrige-
rante
1. Coloque o scooter numa superfície
nivelada e segure-o numa posição
vertical.NOTA:8O nível de líquido refrigerante deve
ser verificado com o motor frio uma
vez que este varia com a temperatu-
ra do motor.
8Durante a verificação do nível do
líquido refrigerante, certifique-se de
que o scooter está totalmente na
vertical. Uma ligeira inclinação late-
ral poderá resultar numa falsa leitu-
ra.
3. Verifique o nível de líquido refrige-
rante no reservatório de refrigerante.NOTA:O líquido refrigerante deverá situar-se
entre as marcas de nível máximo e míni-
mo.
12
1. Marca do nível máximo
2. Marca do nível mínimo
2. Retire a cobertura do reservatório de
refrigerante retirando o respectivo
parafuso.
1
2
1. Cobertura do reservatório de refrigerante
2. Parafuso
5GJ-9-P1 1/19/02 3:06 PM Page 60

6-18
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6

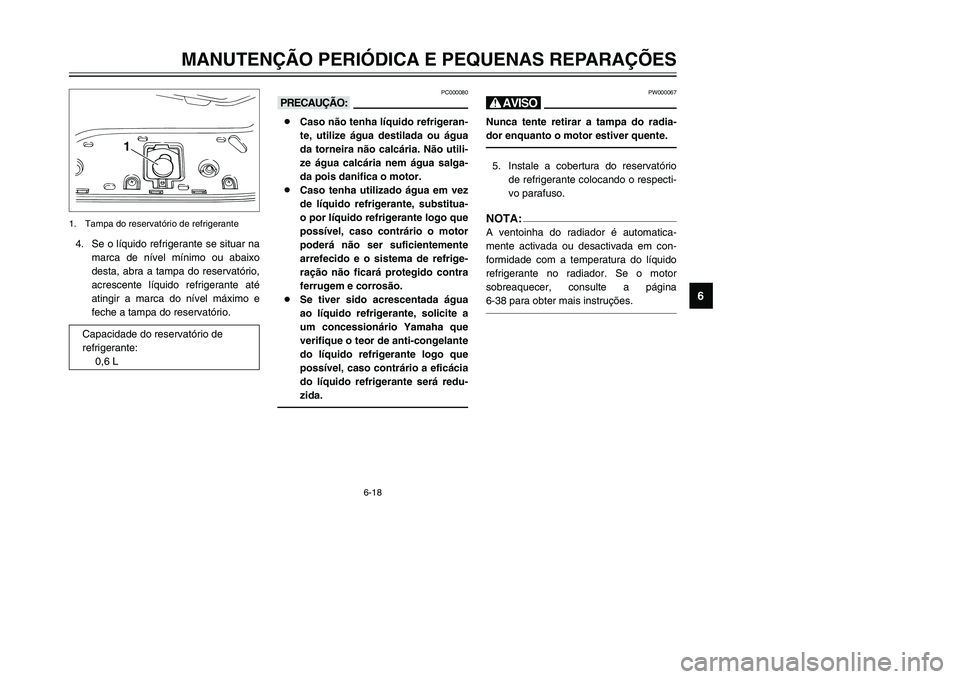

4. Se o líquido refrigerante se situar na
marca de nível mínimo ou abaixo
desta, abra a tampa do reservatório,
acrescente líquido refrigerante até
atingir a marca do nível máximo e
feche a tampa do reservatório.
1
1. Tampa do reservatório de refrigerante
PW000067
HNunca tente retirar a tampa do radia-
dor enquanto o motor estiver quente.5. Instale a cobertura do reservatório
de refrigerante colocando o respecti-
vo parafuso.NOTA:A ventoinha do radiador é automatica-
mente activada ou desactivada em con-
formidade com a temperatura do líquido
refrigerante no radiador. Se o motor
sobreaquecer, consulte a página
6-38 para obter mais instruções.
PC000080
kK8Caso não tenha líquido refrigeran-
te, utilize água destilada ou água
da torneira não calcária. Não utili-
ze água calcária nem água salga-
da pois danifica o motor.
8Caso tenha utilizado água em vez
de líquido refrigerante, substitua-
o por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente
arrefecido e o sistema de refrige-
ração não ficará protegido contra
ferrugem e corrosão.
8Se tiver sido acrescentada água
ao líquido refrigerante, solicite a
um concessionário Yamaha que
verifique o teor de anti-congelante
do líquido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será redu-
zida.
Capacidade do reservatório de
refrigerante:
0,6 L
5GJ-9-P1 1/19/02 3:06 PM Page 61

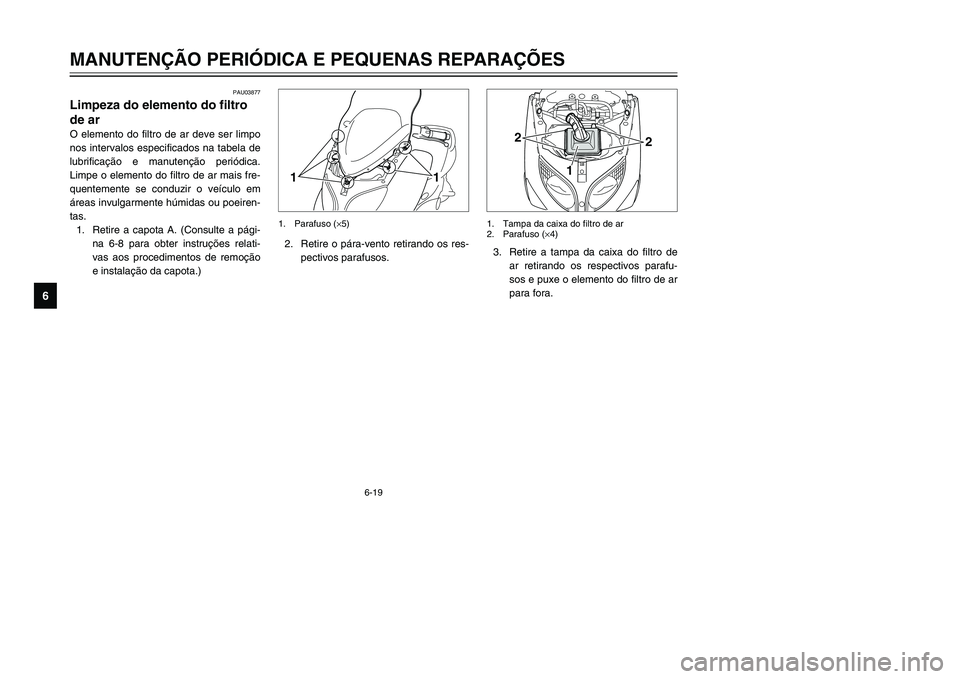

6-19
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU03877
Limpeza do elemento do filtro
de ar
Elemento do filtro de ar, limpeza
O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Limpe o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire a capota A. (Consulte a pági-
na 6-8 para obter instruções relati-
vas aos procedimentos de remoção
e instalação da capota.)3. Retire a tampa da caixa do filtro de
ar retirando os respectivos parafu-
sos e puxe o elemento do filtro de ar
para fora.
1
2
2
1. Tampa da caixa do filtro de ar
2. Parafuso (×4)
2. Retire o pára-vento retirando os res-
pectivos parafusos.1
1
1. Parafuso (×5)
5GJ-9-P1 1/19/02 3:06 PM Page 62

6-20
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6

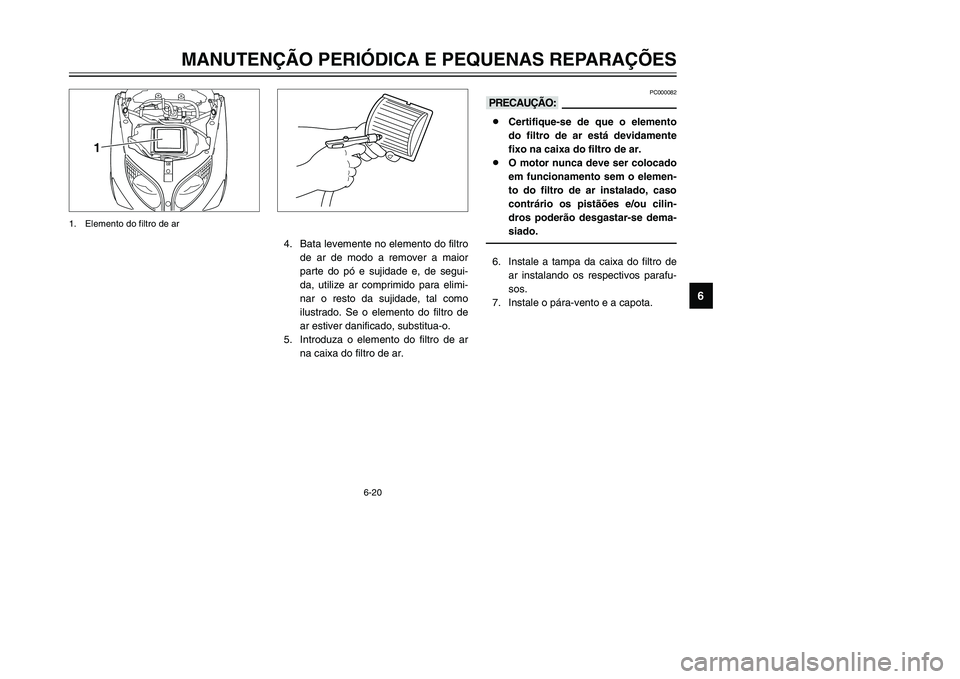

1
1. Elemento do filtro de ar
PC000082
kK8Certifique-se de que o elemento
do filtro de ar está devidamente
fixo na caixa do filtro de ar.
8O motor nunca deve ser colocado
em funcionamento sem o elemen-
to do filtro de ar instalado, caso
contrário os pistãões e/ou cilin-
dros poderão desgastar-se dema-
siado.6. Instale a tampa da caixa do filtro de
ar instalando os respectivos parafu-
sos.
7. Instale o pára-vento e a capota. 4. Bata levemente no elemento do filtro
de ar de modo a remover a maior
parte do pó e sujidade e, de segui-
da, utilize ar comprimido para elimi-
nar o resto da sujidade, tal como
ilustrado. Se o elemento do filtro de
ar estiver danificado, substitua-o.
5. Introduza o elemento do filtro de ar
na caixa do filtro de ar.
5GJ-9-P1 1/19/02 3:06 PM Page 63

6-21
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU00630

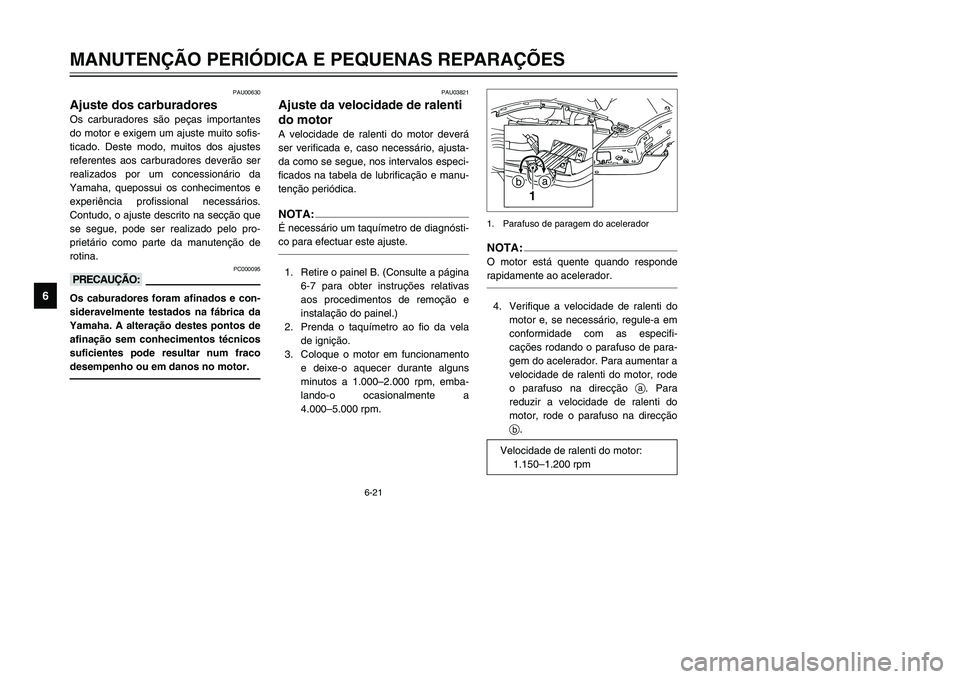

Ajuste dos carburadores
Carburadores, ajuste
Os carburadores são peças importantes
do motor e exigem um ajuste muito sofis-
ticado. Deste modo, muitos dos ajustes
referentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários.
Contudo, o ajuste descrito na secção que
se segue, pode ser realizado pelo pro-
prietário como parte da manutenção de
rotina.
PC000095
kKOs caburadores foram afinados e con-
sideravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco
desempenho ou em danos no motor.
NOTA:O motor está quente quando responde
rapidamente ao acelerador.4. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especifi-
cações rodando o parafuso de para-
gem do acelerador. Para aumentar a
velocidade de ralenti do motor, rode
o parafuso na direcção a. Para
reduzir a velocidade de ralenti do
motor, rode o parafuso na direcção
b.
1a
b
1. Parafuso de paragem do acelerador
PAU03821
Ajuste da velocidade de ralenti
do motor
Velocidade de ralenti do motor
A velocidade de ralenti do motor deverá
ser verificada e, caso necessário, ajusta-
da como se segue, nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.NOTA:É necessário um taquímetro de diagnósti-
co para efectuar este ajuste.1. Retire o painel B. (Consulte a página
6-7 para obter instruções relativas
aos procedimentos de remoção e
instalação do painel.)
2. Prenda o taquímetro ao fio da vela
de ignição.
3. Coloque o motor em funcionamento
e deixe-o aquecer durante alguns
minutos a 1.000–2.000 rpm, emba-
lando-o ocasionalmente a
4.000–5.000 rpm.
Velocidade de ralenti do motor:
1.150–1.200 rpm
5GJ-9-P1 1/19/02 3:06 PM Page 64

6-22
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6

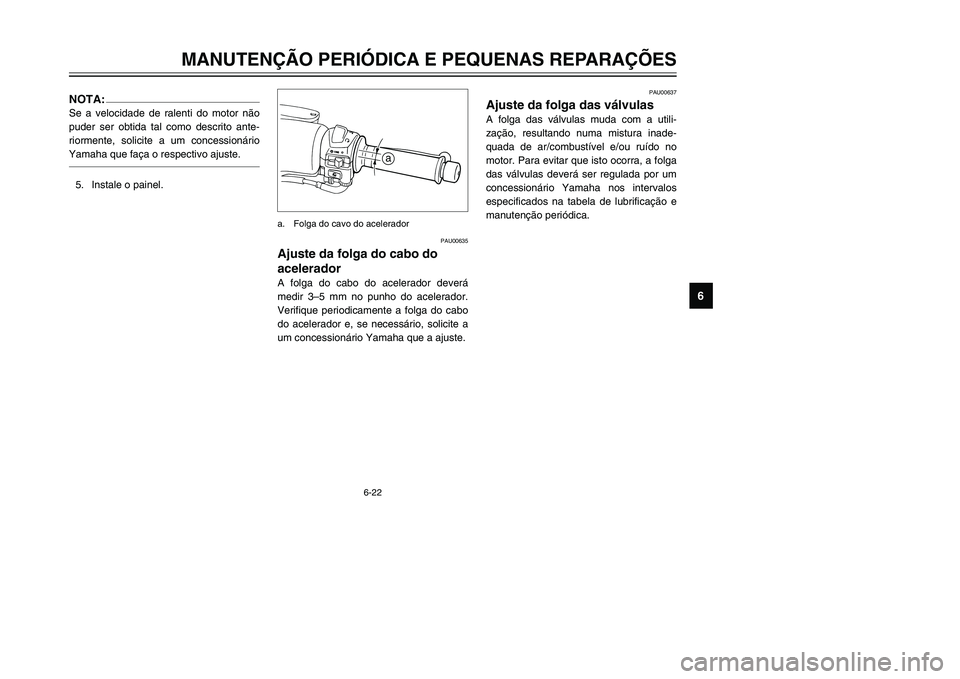

NOTA:Se a velocidade de ralenti do motor não
puder ser obtida tal como descrito ante-
riormente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.5. Instale o painel.
PAU00637
Ajuste da folga das válvulas
Folga das válvulas, ajuste
A folga das válvulas muda com a utili-
zação, resultando numa mistura inade-
quada de ar/combustível e/ou ruído no
motor. Para evitar que isto ocorra, a folga
das válvulas deverá ser regulada por um
concessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU00635
Ajuste da folga do cabo do
acelerador
Folga do cabo do acelerador, ajuste
A folga do cabo do acelerador deverá
medir 3–5 mm no punho do acelerador.
Verifique periodicamente a folga do cabo
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
a
a. Folga do cavo do acelerador
5GJ-9-P1 1/19/02 3:06 PM Page 65

6-23
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU04403

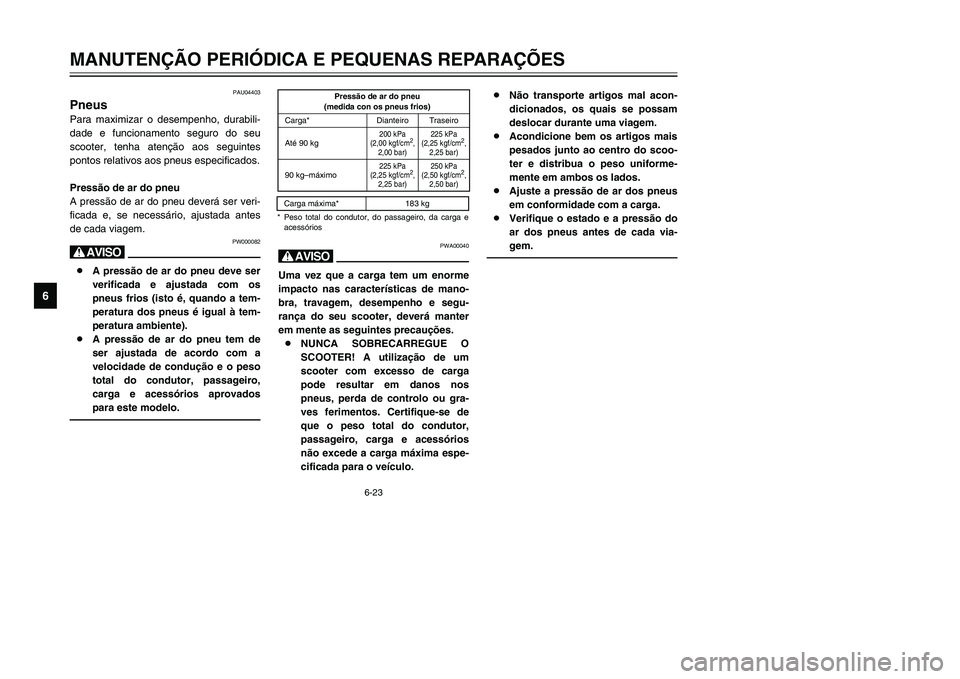

Pneus
Pneus
Para maximizar o desempenho, durabili-
dade e funcionamento seguro do seu
scooter, tenha atenção aos seguintes
pontos relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser veri-
ficada e, se necessário, ajustada antes
de cada viagem.
PW000082
H8A pressão de ar do pneu deve ser
verificada e ajustada com os
pneus frios (isto é, quando a tem-
peratura dos pneus é igual à tem-
peratura ambiente).
8A pressão de ar do pneu tem de
ser ajustada de acordo com a
velocidade de condução e o peso
total do condutor, passageiro,
carga e acessórios aprovados
para este modelo.
PWA00040
HUma vez que a carga tem um enorme
impacto nas características de mano-
bra, travagem, desempenho e segu-
rança do seu scooter, deverá manter
em mente as seguintes precauções.
8NUNCA SOBRECARREGUE O
SCOOTER! A utilização de um
scooter com excesso de carga
pode resultar em danos nos
pneus, perda de controlo ou gra-
ves ferimentos. Certifique-se de
que o peso total do condutor,
passageiro, carga e acessórios
não excede a carga máxima espe-
cificada para o veículo.8Não transporte artigos mal acon-
dicionados, os quais se possam
deslocar durante uma viagem.
8Acondicione bem os artigos mais
pesados junto ao centro do scoo-
ter e distribua o peso uniforme-
mente em ambos os lados.
8Ajuste a pressão de ar dos pneus
em conformidade com a carga.
8Verifique o estado e a pressão do
ar dos pneus antes de cada via-
gem.
Pressão de ar do pneu
(medida con os pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg
200 kPa
(2,00 kgf/cm
2,
2,00 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
90 kg–máximo
225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Carga máxima* 183 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
5GJ-9-P1 1/19/02 3:06 PM Page 66

6-24
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face
de rolamento central atingir o limite espe-
cificado, se o pneu apresentar um prego
ou fragmentos de vidro, ou se o flanco
estiver rachado, solicite a um concessio-
nário Yamaha que o substitua imediata-
mente.NOTA:Os limites de profundidade do piso do
pneu poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Informações sobre os pneus
Este scooter está equipado com rodas de
liga e pneus sem câmara de ar.
PW000078
H8Os pneus dianteiro e traseiro
devem ser da mesma marca e
modelo, caso contrário as carac-
terísticas de condução do scooter
não podem ser garantidas.
8Após testes extensivos, apenas
os pneus indicados na lista abai-
xo foram aprovados para este
modelo pela Yamaha Motor Co.,
Ltd.
PAU00683
H8Solicite a um concessionário
Yamaha que substitua os pneus
excessivamente gastos. Para
além de ser ilegal, utilizar o scoo-
ter com pneus excessivamente
gastos diminui a estabilidade de
condução e pode levar a perda de
controlo.
8A tarefa de substituição de todas
as peças relacionadas com as
rodas e os travões, incluindo os
pneus, deve ser executada por
um concessionário Yamaha, que
possui os conhecimentos e expe-
riência profissional necessários.
1a
1. Flanco do pneu
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
DIANTEIRO
Fabricante Dimensão Modelo
DUNLOP 120/70-14M/C 55S D305FABRIDGESTONE
120/70-14M/C 55S HOOP B03
TRASEIRO
Fabricante Dimensão Modelo
DUNLOP 150/70-14M/C 66S D305
BRIDGESTONE
150/70-14M/C 66S HOOP B02
5GJ-9-P1 1/19/02 3:06 PM Page 67

6-25
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU03773

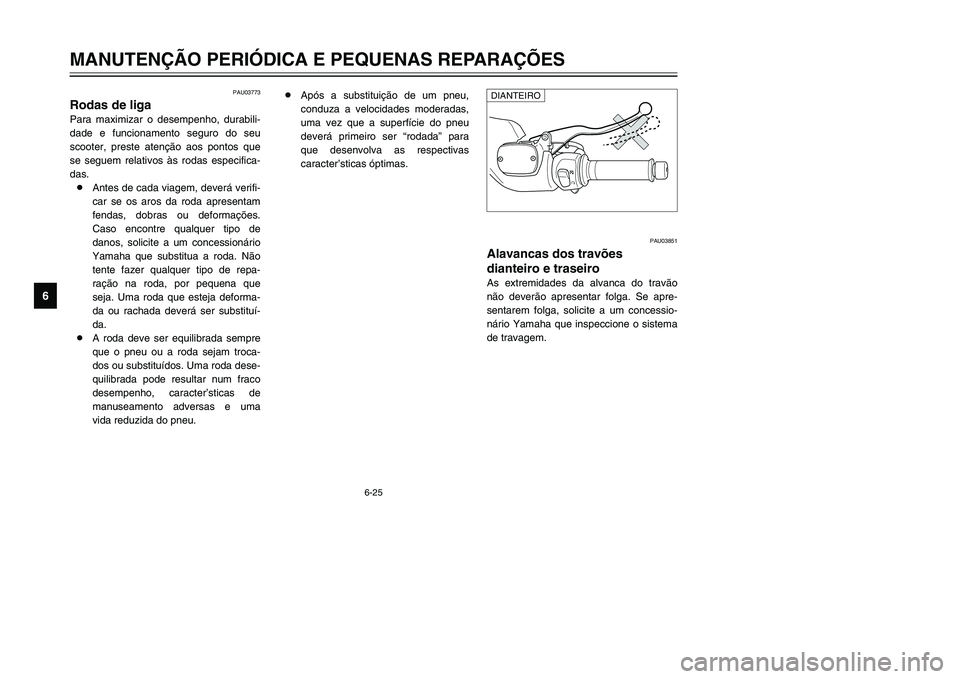

Rodas de liga
Rodas
Para maximizar o desempenho, durabili-
dade e funcionamento seguro do seu
scooter, preste atenção aos pontos que
se seguem relativos às rodas especifica-
das.
8Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações.
Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de repa-
ração na roda, por pequena que
seja. Uma roda que esteja deforma-
da ou rachada deverá ser substituí-
da.
8A roda deve ser equilibrada sempre
que o pneu ou a roda sejam troca-
dos ou substituídos. Uma roda dese-
quilibrada pode resultar num fraco
desempenho, caracter’sticas de
manuseamento adversas e uma
vida reduzida do pneu.8Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas
caracter’sticas óptimas.
PAU03851
Alavancas dos travões
dianteiro e traseiroAs extremidades da alvanca do travão
não deverão apresentar folga. Se apre-
sentarem folga, solicite a um concessio-
nário Yamaha que inspeccione o sistema
de travagem.DIANTEIRO
5GJ-9-P1 1/19/02 3:06 PM Page 68

6-26

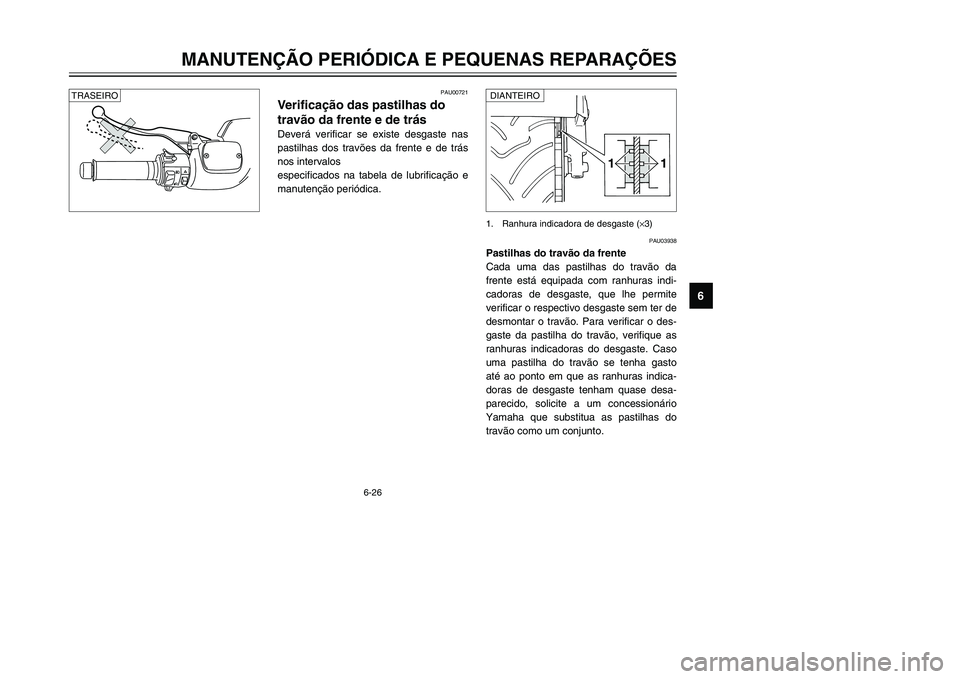

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU00721
Verificação das pastilhas do
travão da frente e de trás
Pastilhas do travão da frente e de trás, verificação
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU03938
Pastilhas do travão da frente
Cada uma das pastilhas do travão da
frente está equipada com ranhuras indi-
cadoras de desgaste, que lhe permite
verificar o respectivo desgaste sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as
ranhuras indicadoras do desgaste. Caso
uma pastilha do travão se tenha gasto
até ao ponto em que as ranhuras indica-
doras de desgaste tenham quase desa-
parecido, solicite a um concessionário
Yamaha que substitua as pastilhas do
travão como um conjunto.
1 11 1
1. Ranhura indicadora de desgaste (×3)
TRASEIRO
DIANTEIRO
5GJ-9-P1 1/19/02 3:06 PM Page 69
