YAMAHA TMAX 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: TMAX, Model: YAMAHA TMAX 2005Pages: 96, tamaño PDF: 2.8 MB
Page 21 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9
NOTA:
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador. Si el sistema
inmovilizador está averiado, el indica-
dor empieza a parpadear y el indicador
multifunción muestra un código de
error cuando se gira la llave a la posi-
ción “ON”. (Para más detalles, véase
“Dispositivo de autodiagnóstico” en la
página 3-6.)
SAU11601
Velocímetro
El velocímetro muestra la velocidad de
desplazamiento.
Al girar la llave a la posición “ON”, la
aguja del velocímetro recorre una vez
toda la escala de velocidades y luego
vuelve a cero a fin de probar el circuito
eléctrico.
SAU11872
Tacómetro
El tacómetro eléctrico permite al con-
ductor vigilar el régimen del motor y
mantenerlo dentro de los márgenes de
potencia adecuados.
Al girar la llave a la posición “ON”, la
aguja del tacómetro recorre una vez
toda la escala de r/min y luego vuelve a
cero r/min a fin de probar el circuito
eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del
tacómetro.
Zona roja: a partir de 8250 rpm
1. Velocímetro
1
1. Tacómetro
2. Zona roja del tacómetro
12
Page 22 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9
SAU33516
Visor multifunción
ADVERTENCIA
SWA12311
Asegúrese de parar el vehículo an-
tes de hacer cualquier cambio en las
posiciones de ajuste del visor multi-
función.
El visor multifunción está provisto de
los elementos siguientes:
un indicador de gasolina
un indicador de temperatura del lí-
quido refrigerante
un cuentakilómetros (que indica la
distancia total recorrida)
dos cuentakilómetros parciales
(que indican la distancia recorrida
desde que se pusieron a cero por
última vez)
un cuentakilómetros parcial en re-
serva (que indica la distancia reco-
rrida desde que el segmento
inferior del indicador de gasolina y
el indicador de aviso del nivel de
gasolina empezó a parpadear)
un dispositivo de autodiagnóstico
un reloj
Un indicador de cambio de aceite
un indicador de cambio de la co-
rrea trapezoidal
NOTA:
Asegúrese de girar la llave a la po-
sición “ON” antes de utilizar los bo-
tones “SELECT” y “RESET”.
Al girar la llave a la posición “ON”,
para comprobar los circuitos eléc-
tricos todos los segmentos del vi-
sor multifunción aparecen uno
después de otro y luego desapare-
cen.
Modos cuentakilómetros y
cuentakilómetros parcial
Pulsando el botón “SELECT” la indica-
ción cambia entre cuentakilómetros
“ODO” y cuentakilómetros parcial
1. Reloj
2. Medidor de la temperatura del líquido
refrigerante
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros
parciales
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
1
2
3
4
5
6
1. Indicador de cambio de la correa
trapezoidal “V-BELT”
2. Indicador de aviso del nivel de gasolina
“”
3. Luz de aviso de la temperatura del líquido
refrigerante “”
4. Indicador de cambio de aceite “OIL”
12
4
3
Page 23 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9
“TRIP” en el orden siguiente:
ODO
→
TRIP (arriba)
→
TRIP (abajo)
→
ODO
Cuando quedan aproximadamente
2.8 L (0.74 US gal) (0.62 Imp.gal) de
gasolina en el depósito, el segmento
inferior del indicador de gasolina y el
indicador de aviso del nivel de gasoli-
na comienzan a parpadear; la indica-
ción cambiará automáticamente a
cuentakilómetros parcial en reserva
“TRIP F” y comienza a contar la dis-
tancia recorrida a partir de ese punto.
En ese caso, al pulsar el botón “SE-
LECT” la indicación entre los diferen-
tes modos de cuentakilómetros parcial
y cuentakilómetros cambia en el orden
siguiente:
TRIP F
→
TRIP (arriba)
→
TRIP (aba-
jo)
→
ODO
→
TRIP FPara poner a cero un cuentakiló-
metros parcial, selecciónelo pulsando
el botón “SELECT” hasta que “TRIP” o
“TRIP F” comiencen a parpadear
(“TRIP” o “TRIP F” parpadearán solo
durante cinco segundos). Mientras
“TRIP” o “TRIP F” estén parpadeando,
pulse el botón “RESET” durante al me-
nos un segundo. Si no pone a cero de
forma manual el cuentakilómetros par-
cial en reserva de gasolina, este se
pondrá a cero automáticamente y se
restablecerá la visualización del modo
anterior después de repostar y de re-
correr 5 km (3 mi).
NOTA:
La indicación no se puede volver a
cambiar a “TRIP F” después de haber
pulsado el botón “RESET”.
Indicador de gasolina
Con la llave en la posición “ON”, el indi-
cador de gasolina indica la cantidad de
gasolina que queda en el depósito. Los
segmentos del indicador desaparecen
hacia la “E” (Vacío) a medida que dis-
minuye el nivel de gasolina. Cuando el
nivel de gasolina llega al segmento in-
ferior junto a la “E”, el indicador de avi-
so del nivel de gasolina y el propio
segmento inferior parpadean. Ponga
gasolina lo antes posible.
Indicador de temperatura del líqui-
do refrigerante
Con la llave en la posición “ON”, el indi-
cador de temperatura del refrigerante
indica la temperature de éste. La tem-
peratura del refrigerante varía con los
cambios de tiempo y con la carga del
motor. Si el segmento superior y la luz
de aviso de la temperatura del líquido
refrigerante parpadean, pare el vehícu-
1. Cuentakilómetros parcial de reserva de
gasolina
1
Page 24 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
lo y deje que el motor se enfríe. (Vease
la pagina 6-35.)
ATENCION:
SCA10020
No utilice el motor si está sobreca-
lentado.

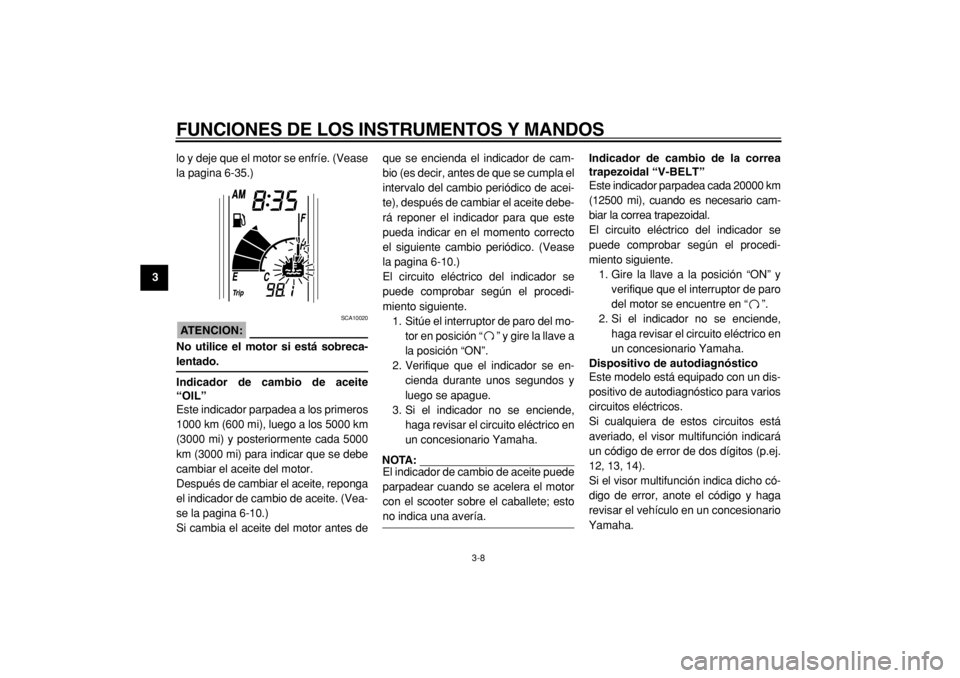

Indicador de cambio de aceite
“OIL”
Este indicador parpadea a los primeros
1000 km (600 mi), luego a los 5000 km
(3000 mi) y posteriormente cada 5000
km (3000 mi) para indicar que se debe
cambiar el aceite del motor.
Después de cambiar el aceite, reponga
el indicador de cambio de aceite. (Vea-
se la pagina 6-10.)
Si cambia el aceite del motor antes deque se encienda el indicador de cam-
bio (es decir, antes de que se cumpla el
intervalo del cambio periódico de acei-
te), después de cambiar el aceite debe-
rá reponer el indicador para que este
pueda indicar en el momento correcto
el siguiente cambio periódico. (Vease
la pagina 6-10.)
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Sitúe el interruptor de paro del mo-
tor en posición “” y gire la llave a
la posición “ON”.
2. Verifique que el indicador se en-
cienda durante unos segundos y
luego se apague.
3. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTA:
El indicador de cambio de aceite puede
parpadear cuando se acelera el motor
con el scooter sobre el caballete; esto
no indica una avería.
Indicador de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cam-
biar la correa trapezoidal.
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “”.
2. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un dis-
positivo de autodiagnóstico para varios
circuitos eléctricos.
Si cualquiera de estos circuitos está
averiado, el visor multifunción indicará
un código de error de dos dígitos (p.ej.
12, 13, 14).
Si el visor multifunción indica dicho có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
Page 25 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9
ATENCION:
SCA11790
Si el visor multifunción indica un có-
digo de error, se debe revisar el ve-
hículo lo antes posible para evitar
que se averíe el motor.
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador.
Si cualquiera de los circuitos del siste-
ma inmovilizador está averiado, la luz
indicadora de dicho sistema parpadea
y el visor multifunción indica un código
de error de dos dígitos (p.ej. 51, 52, 53)
cuando se gira la llave a la posición
“ON”.
NOTA:
Si el visor multifunción indica el código
de error 52, el problema puede deber-
se a interferencias del transpondedor.
Si se produce este error, intente lo si-
guiente.
1. Utilice la llave de registro de có-
digo para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear in-
terferencias de señal, lo cual puede im-
pedir que arranque el motor.
2. Si el motor arranca, párelo e inten-
te arrancarlo con las llaves norma-
les.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar las
llaves normales.
Si el visor multifunción indica algún có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente duran-te al menos dos segundos.
2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “RESET” para ajustar las
horas.
3. Pulse el botón “SELECT” y los dí-
gitos de los minutos empezarán a
parpadear.
4. Pulse el botón “RESET” para ajus-
tar los minutos.
5. Pulse el botón “SELECT” y luego
suéltelo para iniciar el reloj.
Page 26 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9
SAU12330
Alarma antirrobo (opcional)
Este modelo puede equiparse con una
alarma antirrobo opcional en un conce-
sionario Yamaha. Para más informa-
ción, póngase en contacto con un
concesionario Yamaha.
SAU12343

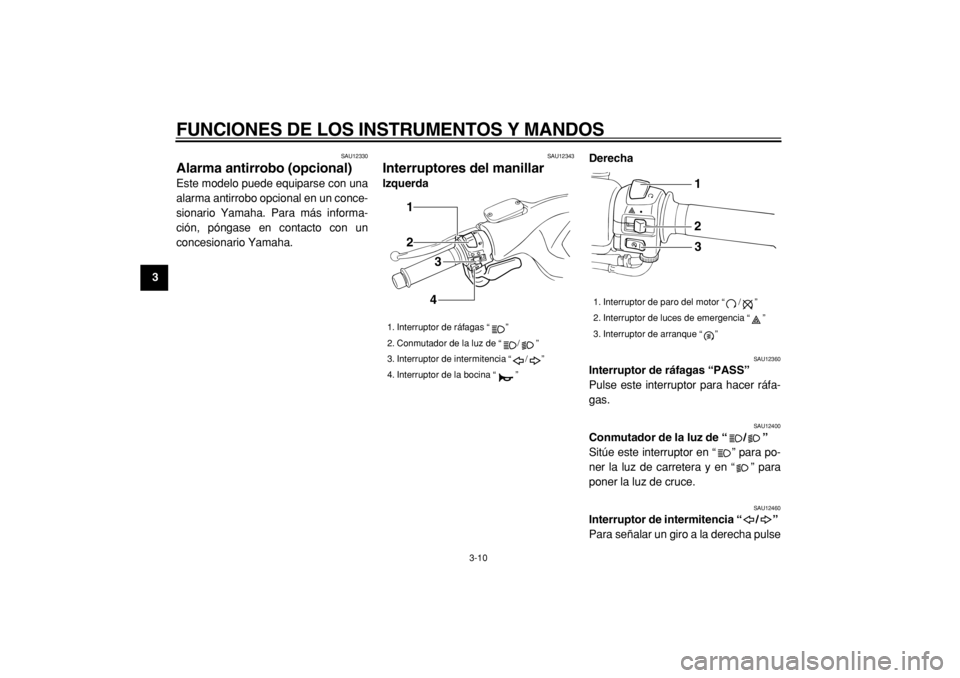

Interruptores del manillar
IzquerdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfa-
gas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para po-
ner la luz de carretera y en “” para
poner la luz de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
12
3
4
1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor de arranque “”
123
Page 27 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
2
34
5
6
7
8
9
este interruptor hacia la posición “”.
Para señalar un giro a la izquierda pul-
se este interruptor hacia la posición
“”. Cuando lo suelte, el interruptor
volverá a su posición central. Para apa-
gar los intermitentes pulse el interruptor
una vez éste haya regresado a su posi-
ción central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar
la bocina.
SAU12660
Interruptor de paro del motor
“/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor
en “” para parar el motor en caso de
emergencia, por ejemplo si el vehículo
vuelca o se atasca el cable del acelera-
dor.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse
este interruptor mientras aplica el fre-no delantero o trasero, para poner en
marcha el motor con el arranque eléc-
trico.
ATENCION:
SCA10050
Véanse las instrucciones de arran-
que en la página 5-1 antes de arran-
car el motor.
SAU12731
Interruptor de luces de emergencia
“”
Con la llave en la posición “ON” o “”,
utilice este interruptor para encender
las luces de emergencia (todos los in-
termitentes parpadeando simultánea-
mente).
Utilice las luces de emergencia en caso
de emergencia o para avisar a otros
conductores cuando detenga su vehí-
culo en un lugar en el que pueda repre-
sentar un peligro para el tráfico.
ATENCION:
SCA10060
No utilice las luces de emergencia
durante un periodo de tiempo pro-
longado; de lo contrario puede des-
cargarse la batería.
Page 28 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9
SAU12900

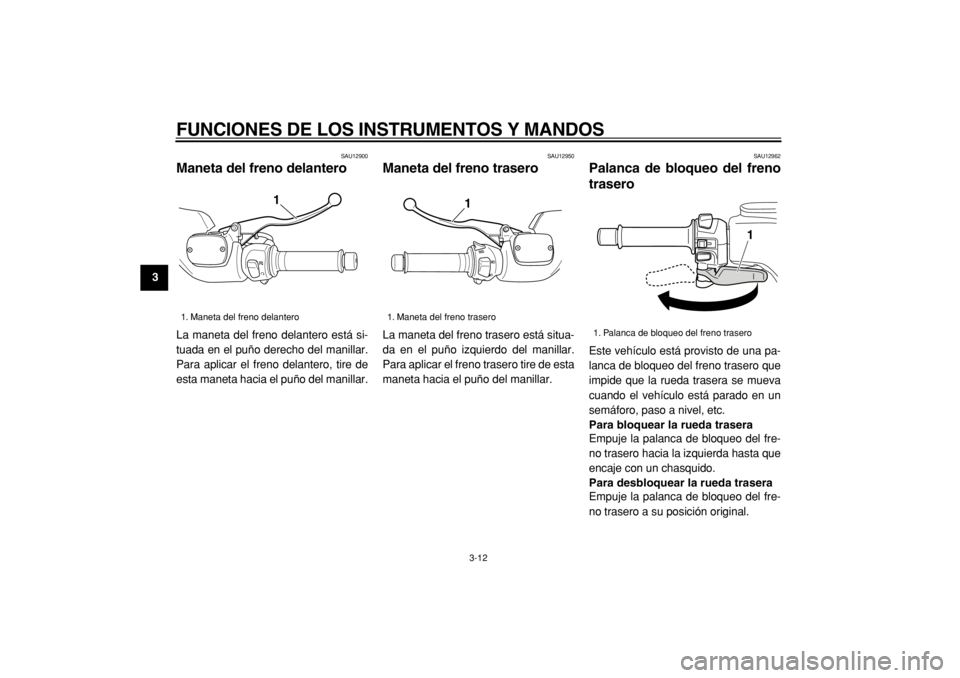

Maneta del freno delantero
La maneta del freno delantero está si-
tuada en el puño derecho del manillar.
Para aplicar el freno delantero, tire de
esta maneta hacia el puño del manillar.
SAU12950
Maneta del freno trasero
La maneta del freno trasero está situa-
da en el puño izquierdo del manillar.
Para aplicar el freno trasero tire de esta
maneta hacia el puño del manillar.
SAU12962
Palanca de bloqueo del freno
trasero
Este vehículo está provisto de una pa-
lanca de bloqueo del freno trasero que
impide que la rueda trasera se mueva
cuando el vehículo está parado en un
semáforo, paso a nivel, etc.
Para bloquear la rueda trasera
Empuje la palanca de bloqueo del fre-
no trasero hacia la izquierda hasta que
encaje con un chasquido.
Para desbloquear la rueda trasera
Empuje la palanca de bloqueo del fre-
no trasero a su posición original.
1. Maneta del freno delantero
1
1. Maneta del freno trasero1
1. Palanca de bloqueo del freno trasero
1
Page 29 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
2
34
5
6
7
8
9
NOTA:
Verifique que la rueda trasera no
se mueva cuando esté accionada
la palanca de bloqueo.
Para que la rueda trasera se blo-
quee con toda seguridad, accione
primero la maneta del freno trase-
ro antes de desplazar la palanca
de bloqueo hacia la izquierda.
ADVERTENCIA
SWA12361
Nunca mueva la palanca de bloqueo
del freno trasero hacia la izquierda
mientras el vehículo está en movi-
miento, ya que podría perder el con-
trol y sufrir un accidente. Asegúrese
de que el vehículo no está en movi-
miento antes de mover la palanca de
bloqueo del freno trasero hacia la iz-
quierda.
SAU12991
ABS (para modelos ABS)
El ABS (Sistema antibloqueo de fre-
nos) de Yamaha dispone de un doble
sistema de control electrónico que ac-
túa de forma independiente sobre los
frenos delantero y trasero. El ABS con-
trola con seguridad el bloqueo de las
ruedas durante las frenadas de emer-
gencia sobre calzadas irregulares y en
diversas condiciones de tiempo, opti-
mizando así la adherencia y el rendi-
miento de los neumáticos al tiempo
que suaviza la acción de los frenos. El
ABS está controlado por una ECU
(Unidad de control electrónico) que
permite recurrir al frenado manual en
caso de que se produzca una avería.
ADVERTENCIA
SWA10090
El ABS funciona mejor en dis-
tancias de frenado largas.
Sobre cierto tipo de calzadas
(rugosas o grava), la distancia
de frenado puede ser mayor con
el ABS que sin él. Por lo tanto,
mantenga siempre una distan-cia suficiente respecto al vehí-
culo de delante en función de la
velocidad.
NOTA:
Cuando el ABS está activado los
frenos se utilizan de la forma habi-
tual. Puede notarse una acción
pulsátil en la maneta o el pedal del
freno, pero ello no indica un fallo
de funcionamiento.
Este ABS dispone de una fun-
ción de prueba que permite al
conductor experimentar la vibra-
ción en las manetas del freno
cuando el ABS está actuando.
No obstante, son necesarias he-
rramientas especiales, por lo que
se deberá consultar al concesio-
nario Yamaha para efectuar esta
prueba.
Page 30 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
1
2
3
4
5
6
7
8
9
SAU13173

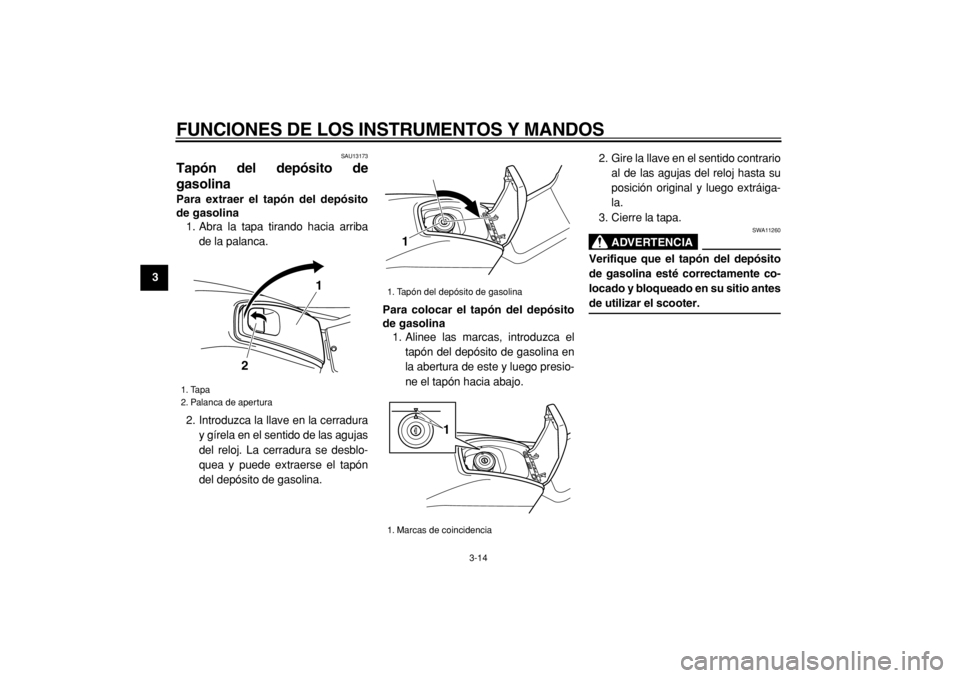

Tapón del depósito de
gasolina
Para extraer el tapón del depósito
de gasolina
1. Abra la tapa tirando hacia arriba
de la palanca.
2. Introduzca la llave en la cerradura
y gírela en el sentido de las agujas
del reloj. La cerradura se desblo-
quea y puede extraerse el tapón
del depósito de gasolina.
Para colocar el tapón del depósito
de gasolina
1. Alinee las marcas, introduzca el
tapón del depósito de gasolina en
la abertura de este y luego presio-
ne el tapón hacia abajo.2. Gire la llave en el sentido contrario
al de las agujas del reloj hasta su
posición original y luego extráiga-
la.
3. Cierre la tapa.
ADVERTENCIA
SWA11260
Verifique que el tapón del depósito
de gasolina esté correctamente co-
locado y bloqueado en su sitio antes
de utilizar el scooter.
1. Tapa
2. Palanca de apertura
2
1
1. Tapón del depósito de gasolina
1. Marcas de coincidencia
1
1
