MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
2
3
4
5
67
8
9
7. Si el aceite de la transmisión por
cadena se encuentra por debajo
de la marca de nivel mínimo, aña-
da una cantidad suficiente de acei-
te del tipo recomendado hasta que
alcance el nivel correcto.
8. Introduzca la varilla de medición
en el orificio de llenado de aceite y
seguidamente apriete el tapón.
ATENCION:
SCA15010
Asegúrese de que no penetre
ningún material extraño en la
caja de transferencia de la cade-
na.
Asegúrese de que no caiga
aceite en el neumático o en la
rueda.
9. Compruebe si la caja de la cadena
de transmisión pierde aceite. Si
detecta una fuga averigüe la cau-
sa.
SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido re-
frigerante antes de cada utilización.
Además, debe cambiar el líquido refri-
gerante según los intervalos que se es-
pecifican en el cuadro de
mantenimiento periódico y engrase.
SAU20122
Para comprobar el nivel de líquido
refrigerante
1. Sitúe el vehículo sobre una super-
ficie horizontal y manténgalo en
posición vertical.
NOTA:
El nivel de líquido refrigerante
debe verificarse con el motor en
frío, ya que varía con la temperatu-
ra del motor.
Verifique que el vehículo se en-
cuentre en posición vertical para
comprobar el nivel de líquido refri-
gerante. Si está ligeramente incli-
nada hacia un lado la lectura
puede resultar errónea.2. Desmonte la cubierta del depósito
de líquido refrigerante quitando el
tornillo.
3. Compruebe el nivel de líquido re-
frigerante en el depósito.
NOTA:
El líquido refrigerante debe situarse en-
tre las marcas de nivel máximo y míni-
mo.

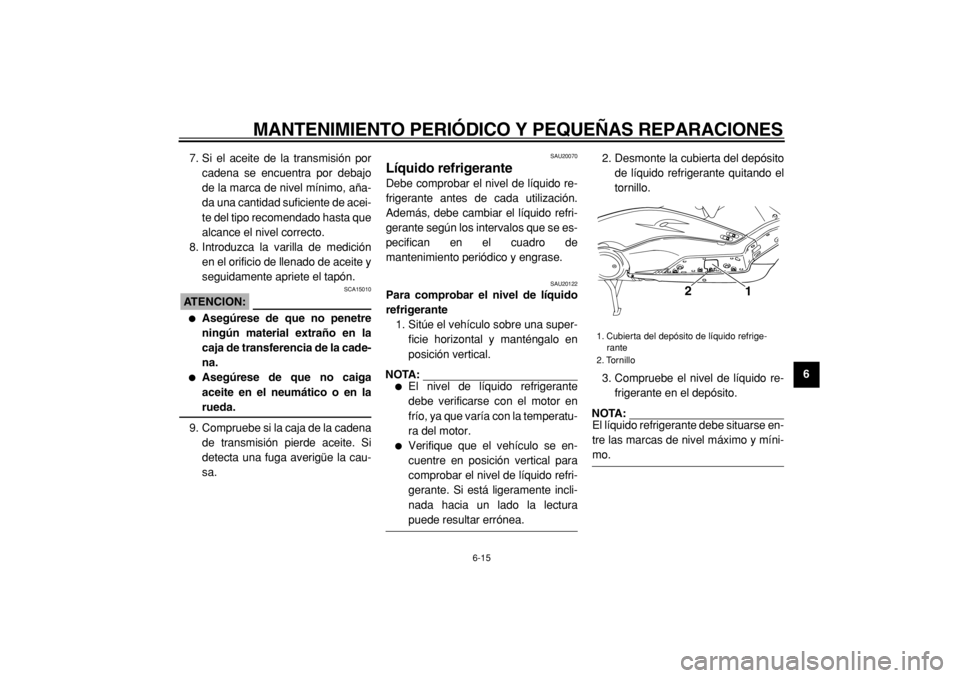

1. Cubierta del depósito de líquido refrige-
rante
2. Tornillo
1
2
Page 62 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
1
2
3
4
5
6
7
8
9
4. Si el líquido refrigerante se en-
cuentra en la marca de nivel míni-
mo o por debajo de la misma, abra
el tapón del depósito, añada líqui-
do refrigerante hasta la marca de
nivel máximo y seguidamente cie-
rre el tapón del depósito.
ATENCION:
SCA10470
Si no dispone de líquido refrige-
rante, utilice en su lugar agua
destilada o agua blanda del gri-
fo. No utilice agua dura o agua
salada, ya que resultan perjudi-
ciales para el motor.
Si ha utilizado agua en lugar de
líquido refrigerante, sustitúyala
por éste lo antes posible; de lo
contrario la refrigeración delmotor puede ser insuficiente y
el sistema de refrigeración no
estará protegido contra las he-
ladas y la corrosión.
Si ha añadido agua al líquido re-
frigerante, haga comprobar lo
antes posible en un concesio-
nario Yamaha el contenido de
anticongelante en el líquido re-
frigerante; de lo contrario dismi-
nuirá la eficacia del líquido
refrigerante.
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiador
cuando el motor esté caliente.
5. Monte la cubierta del depósito de
líquido refrigerante colocando el
tornillo.
NOTA:
El ventilador del radiador se activa
o desactiva automáticamente en
función de la temperatura del líqui-
do refrigerante del radiador.
Si el motor se recalienta, consulte
las instrucciones adicionales de la
1. Marca de nivel máximo
2. Marca de nivel mínimo
12
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.35 L (0.37 US qt) (0.31 Imp.qt)
1
Page 63 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
2
3
4
5
67
8
9
página 6-35.
SAU21120
Limpieza del filtro de aire
Debe limpiar el filtro de aire según los
intervalos que se especifican en el cua-
dro de mantenimiento periódico y en-
grase. Limpie el filtro de aire con mayor
frecuencia si utiliza el vehículo en luga-
res especialmente húmedos o polvo-
rientos.
1. Desmonte el carenado A. (Vease
la pagina 6-6.)
2. Desmonte el parabrisas extrayen-
do los tornillos.
3. Desmonte la cubierta de la caja
del filtro de aire quitando los torni-
llos y seguidamente extraiga el fil-tro de aire.

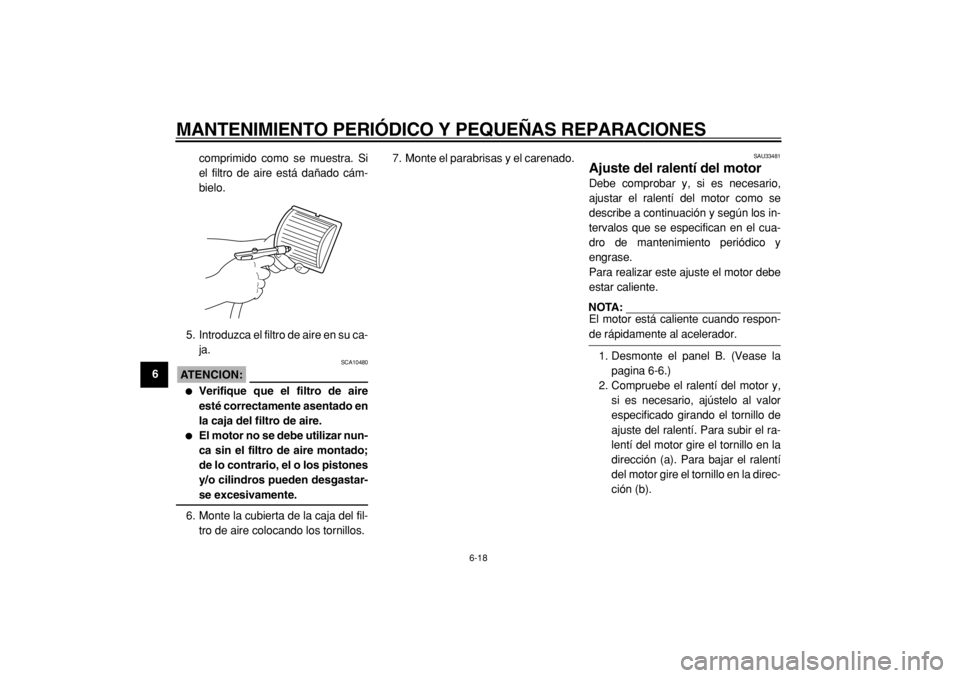

4. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del
polvo y la suciedad y, seguida-
mente, elimine el resto con aire
1. Tornillo
1
1(×5)
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1
2
2
1
Page 64 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
1
2
3
4
5
6
7
8
9
comprimido como se muestra. Si
el filtro de aire está dañado cám-
bielo.
5. Introduzca el filtro de aire en su ca-
ja.
ATENCION:
SCA10480
Verifique que el filtro de aire
esté correctamente asentado en
la caja del filtro de aire.
El motor no se debe utilizar nun-
ca sin el filtro de aire montado;
de lo contrario, el o los pistones
y/o cilindros pueden desgastar-
se excesivamente.
6. Monte la cubierta de la caja del fil-
tro de aire colocando los tornillos.7. Monte el parabrisas y el carenado.
SAU33481
Ajuste del ralentí del motor
Debe comprobar y, si es necesario,
ajustar el ralentí del motor como se
describe a continuación y según los in-
tervalos que se especifican en el cua-
dro de mantenimiento periódico y
engrase.
Para realizar este ajuste el motor debe
estar caliente.
NOTA:
El motor está caliente cuando respon-
de rápidamente al acelerador.
1. Desmonte el panel B. (Vease la
pagina 6-6.)

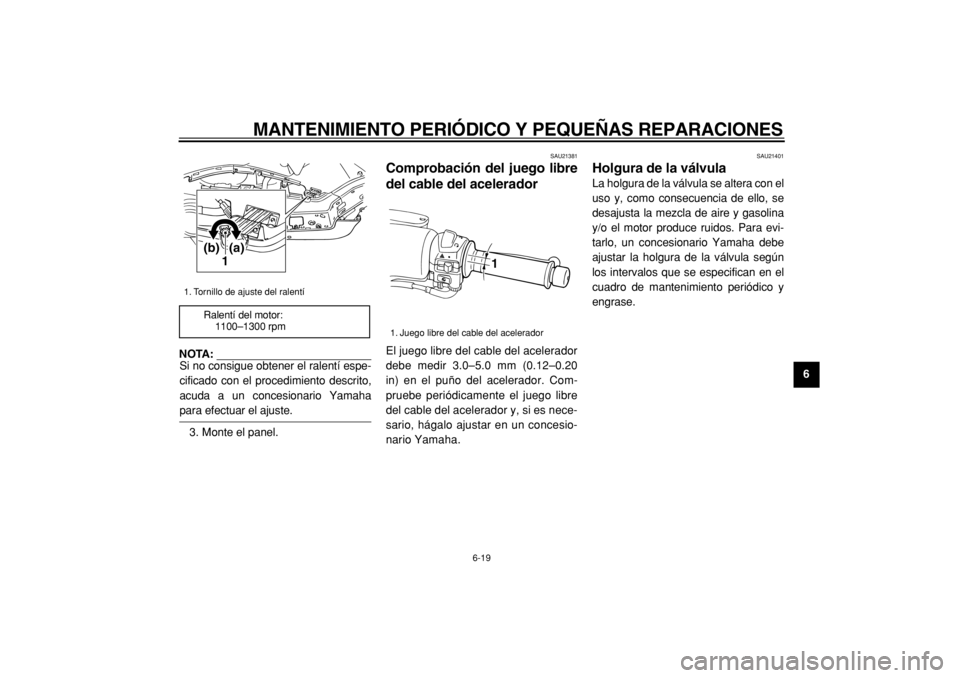

2. Compruebe el ralentí del motor y,
si es necesario, ajústelo al valor
especificado girando el tornillo de
ajuste del ralentí. Para subir el ra-
lentí del motor gire el tornillo en la
dirección (a). Para bajar el ralentí
del motor gire el tornillo en la direc-
ción (b).
Page 65 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
2
3
4
5
67
8
9
NOTA:
Si no consigue obtener el ralentí espe-
cificado con el procedimiento descrito,
acuda a un concesionario Yamaha
para efectuar el ajuste.
3. Monte el panel.
SAU21381
Comprobación del juego libre
del cable del acelerador
El juego libre del cable del acelerador
debe medir 3.0–5.0 mm (0.12–0.20
in) en el puño del acelerador. Com-
pruebe periódicamente el juego libre
del cable del acelerador y, si es nece-
sario, hágalo ajustar en un concesio-
nario Yamaha.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el
uso y, como consecuencia de ello, se
desajusta la mezcla de aire y gasolina
y/o el motor produce ruidos. Para evi-
tarlo, un concesionario Yamaha debe
ajustar la holgura de la válvula según
los intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase.
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1100–1300 rpm
1(a)
(b)
1. Juego libre del cable del acelerador
1
Page 66 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
1
2
3
4
5
6
7
8
9
SAU33600
Neumáticos
Para asegurar unas prestaciones ópti-
mas, la durabilidad y el funcionamiento
seguro del vehículo, tome nota de los
puntos siguientes relativos a los neu-
máticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de
los neumáticos antes de cada utiliza-
ción y, si es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos
debe comprobarse y ajustarse
con los neumáticos en frío (es
decir, cuando la temperatura de
los neumáticos sea igual a la
temperatura ambiente).
La presión de los neumáticos
debe ajustarse en función de la
velocidad, el peso total del con-
ductor, el pasajero, la carga y
los accesorios homologados
para este modelo.
ADVERTENCIA
SWA11200
La carga influye enormemente en
las características de manejabilidad,
frenada, prestaciones y seguridad
del vehículo; por lo tanto, debe tener
en cuenta las precauciones siguien-
tes.
¡NO SOBRECARGUE NUNCA
EL VEHÍCULO! La sobrecarga
del vehículo puede provocar da-ños en los neumáticos, pérdida
de control o un accidente grave.
Asegúrese de que el peso total
del conductor, la carga y los ac-
cesorios no sobrepase la carga
máxima especificada para el ve-
hículo.
No transporte objetos sueltos
que puedan desplazarse duran-
te la marcha.
Sujete bien los objetos más pe-
sados cerca del centro del vehí-
culo y distribuya el peso
uniformemente en ambos la-
dos.
Ajuste la presión de aire de los
neumáticos en función de la
carga.
Compruebe el estado y la pre-
sión de aire de los neumáticos
antes de cada utilización.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb) :
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2
)
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb) :
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm
2
)
Carga máxima*:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
Page 67 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
2
3
4
5
67
8
9 Revisión de los neumáticos

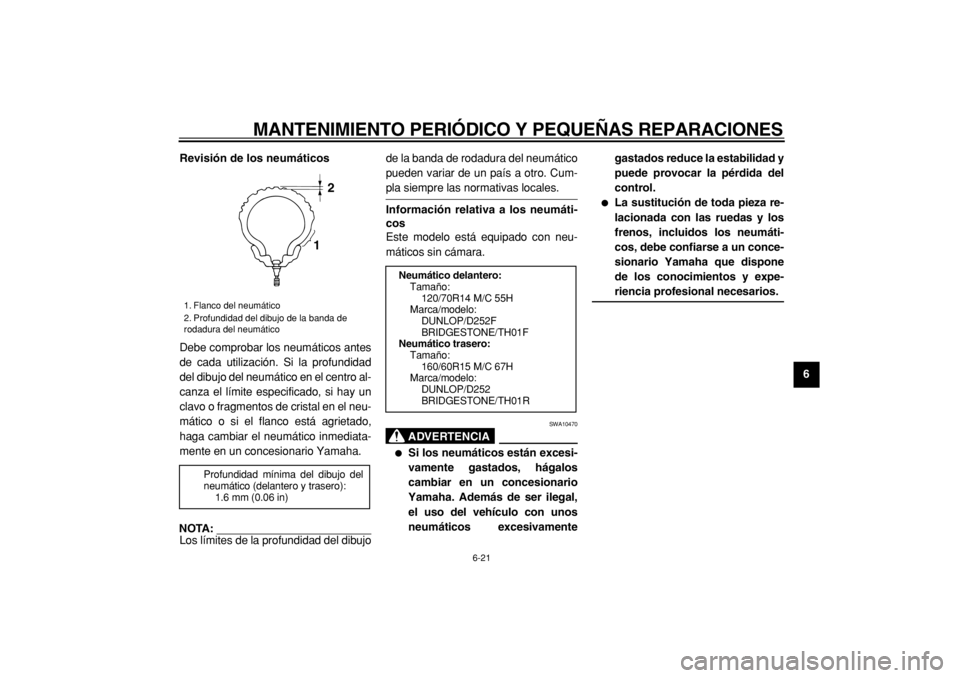

Debe comprobar los neumáticos antes
de cada utilización. Si la profundidad
del dibujo del neumático en el centro al-
canza el límite especificado, si hay un
clavo o fragmentos de cristal en el neu-
mático o si el flanco está agrietado,
haga cambiar el neumático inmediata-
mente en un concesionario Yamaha.
NOTA:
Los límites de la profundidad del dibujode la banda de rodadura del neumático
pueden variar de un país a otro. Cum-
pla siempre las normativas locales.
Información relativa a los neumáti-
cos
Este modelo está equipado con neu-
máticos sin cámara.
ADVERTENCIA
SWA10470
Si los neumáticos están excesi-
vamente gastados, hágalos
cambiar en un concesionario
Yamaha. Además de ser ilegal,
el uso del vehículo con unos
neumáticos excesivamentegastados reduce la estabilidad y
puede provocar la pérdida del
control.
La sustitución de toda pieza re-
lacionada con las ruedas y los
frenos, incluidos los neumáti-
cos, debe confiarse a un conce-
sionario Yamaha que dispone
de los conocimientos y expe-
riencia profesional necesarios.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
12
Neumático delantero:
Tamaño:
120/70R14 M/C 55H
Marca/modelo:
DUNLOP/D252F
BRIDGESTONE/TH01F
Neumático trasero:
Tamaño:
160/60R15 M/C 67H
Marca/modelo:
DUNLOP/D252
BRIDGESTONE/TH01R
Page 68 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
1
2
3
4
5
6
7
8
9
SAU21960
Llantas de aleación
Para asegurar unas prestaciones ópti-
mas, la durabilidad y el funcionamiento
seguro del vehículo, tome nota de los
puntos siguientes relativos a las ruedas
especificadas.
Antes de cada utilización debe
comprobar si las llantas de las rue-
das presentan grietas, dobladuras
o deformación. Si observa algún
daño, haga cambiar la rueda en un
concesionario Yamaha. No intente
realizar ni la más mínima repara-
ción en una rueda. Una rueda de-
formada o agrietada debe
sustituirse.
La rueda se debe equilibrar siem-
pre que se haya cambiado la llanta
o el neumático. Una rueda no
equilibrada puede reducir las pres-
taciones, limitar la manejabilidad y
reducir la vida útil del neumático.
Conduzca a velocidades modera-
das después de cambiar un neu-
mático, ya que la superficie de
éste debe “rodarse” para desarro-llar sus características óptimas.
SAU33451
Juego libre de la maneta de
freno delantero y trasero
Delantero
Trasero
No debe existir ningún juego en los ex-
tremos de las manetas de freno. Si hay
juego, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
Page 69 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
2
3
4
5
67
8
9
SAU33473
Ajuste del cable de la palanca
de bloqueo del freno trasero
Si el la palanca de bloqueo del freno
trasero no sujeta correctamente, es ne-
cesario ajustar el cable de la misma.
Cuando la palanca de bloqueo del fre-
no trasero no está accionada, el cable
de la misma debe medir entre 45 mm y
47 mm (1.77 in a 1.85 in) en la pinza de
freno trasero. Compruebe periódica-
mente la longitud del cable de la palan-
ca de bloqueo del freno trasero y, si es
necesario, ajústela del modo siguiente.
Para incrementar la longitud del cablede la palanca de bloqueo del freno tra-
sero, gire la tuerca de ajuste situada en
la pinza del freno trasero en la direc-
ción (a). Para reducir la longitud del ca-
ble de la palanca de bloqueo del freno
trasero, gire la tuerca de ajuste en la di-
rección (b).
ADVERTENCIA
SWA10650
Si no consigue obtener el ajuste co-
rrecto con el procedimiento descri-
to, acuda a un concesionario
Yamaha para efectuar el ajuste.
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las
pastillas de freno delantero y trasero
según los intervalos que se especifican
en el cuadro de mantenimiento periódi-
co y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispo-
ne de ranuras indicadoras de desgaste
que le permiten comprobar el desgaste
de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el

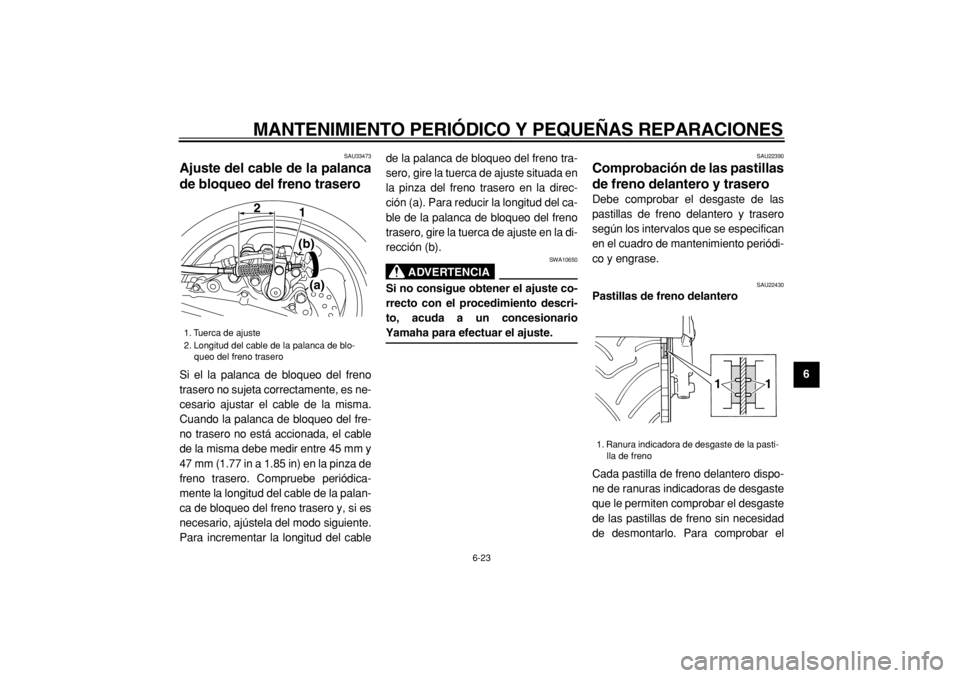

1. Tuerca de ajuste
2. Longitud del cable de la palanca de blo-
queo del freno trasero
2
1
(b)
(a)
1. Ranura indicadora de desgaste de la pasti-
lla de freno
1 1
Page 70 of 96
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1
2
3
4
5
6
7
8
9
desgaste de la pastilla de freno, obser-
ve las ranuras indicadoras de desgas-
te. Si una pastilla de freno se ha
desgastado hasta el punto en que las
ranuras indicadoras de desgaste han
desaparecido casi por completo, solici-
te a un concesionario Yamaha que
cambie el conjunto de las pastillas de
freno.
SAU22493
Pastillas de freno trasero
1. Desmonte la pinza de freno trase-
ro extrayendo los pernos.
2. Compruebe el estado de las pasti-
llas de freno trasero y mida el es-pesor del forro. Si alguna pastilla
de freno está dañada o si el espe-
sor del forro es inferior a 0.8 mm
(0.03 in), solicite a un concesiona-
rio Yamaha que cambie el conjun-
to de las pastillas.
3. Monte la pinza de freno trasero co-
locando los pernos y apretándolos
con el par especificado.
ATENCION:
SCA12822
No aplique el freno trasero ni el fre-
no de estacionamiento cuando la
pinza esté desmontada, ya que el
pistón de ésta saldrá expulsado.
SAU22580
Comprobación del líquido de
freno
Freno delantero
Freno trasero
Si el líquido de freno es insuficiente,
puede entrar aire en el sistema y, como
1. Perno
2. Espesor del forro
1
2
Par de apriete:
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1
