YAMAHA TMAX 2005 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
2
3
4
5
67
8
9
consecuencia de ello, los frenos pue-
den perder su eficacia.
Antes de utilizar el vehículo, verifique
que el líquido de freno se encuentre por
encima de la marca de nivel mínimo y
añada líquido según sea necesario. Un
nivel bajo de líquido de freno puede ser
indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de fre-
nos. Si el nivel de líquido de freno está
bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de lí-
quido, verifique que la parte supe-
rior del depósito del líquido de
freno esté nivelada.

Utilice únicamente un líquido de
freno de la calidad recomendada,
ya que de lo contrario las juntas de
goma se pueden deteriorar, provo-
cando fugas y reduciendo la efica-
cia de los frenos.

Añada el mismo tipo de líquido de
freno. La mezcla de líquidos dife-
rentes puede provocar una reac-
ción química perjudicial y reducir
la eficacia de los frenos.

Evite que penetre agua en el de-
pósito cuando añada líquido. El
agua reducirá significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor.

El líquido de freno puede dañar las
superficies pintadas o las piezas
de plástico. Elimine siempre inme-
diatamente el líquido que se haya
derramado.

A medida que las pastillas de freno
se desgastan, es normal que el ni-
vel de líquido de freno disminuya
de forma gradual. No obstante, si
el nivel de líquido de freno dismi-
nuye de forma repentina solicite a
un concesionario Yamaha que
averigüe la causa.
SAU22730
Cambio del líquido de freno
Solicite a un concesionario Yamaha
que cambie el líquido de freno según
los intervalos que se especifican en la
NOTA que sigue al cuadro de manteni-
miento periódico y engrase. Además,
se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno,
así como los tubos de freno, según los
intervalos indicados a continuación o
siempre que estén dañados o presen-
ten fugas.

Juntas de aceite: Cambiar cada
dos años.

Tubos de freno: Cambiar cada
cuatro años.
Líquido de freno recomendado:
DOT 4

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1
2
3
4
5
6
7
8
9

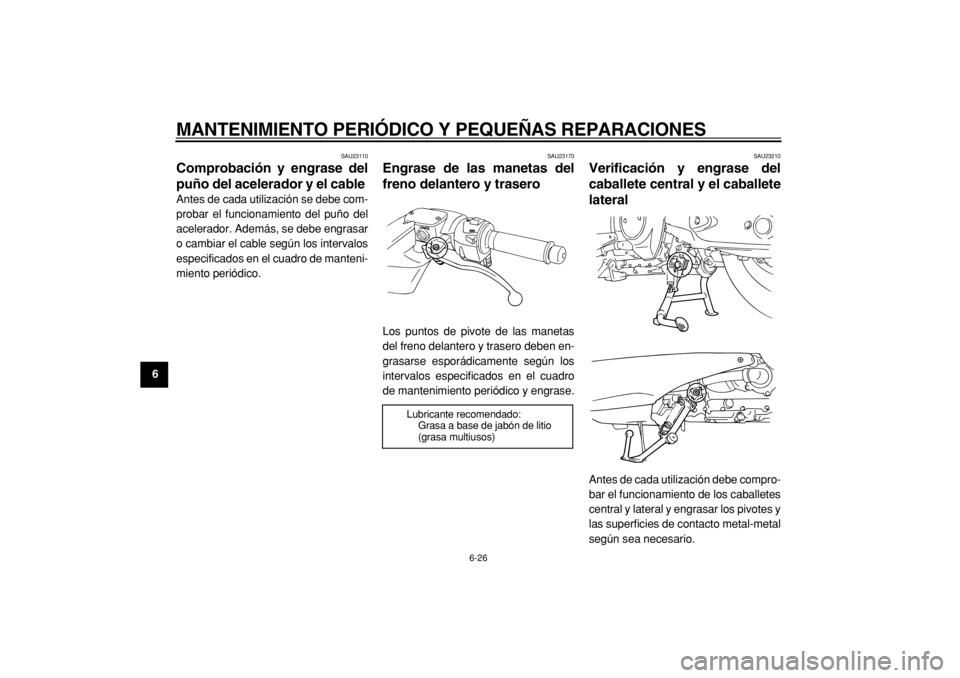

SAU23110
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe com-
probar el funcionamiento del puño del
acelerador. Además, se debe engrasar
o cambiar el cable según los intervalos
especificados en el cuadro de manteni-
miento periódico.
SAU23170
Engrase de las manetas del
freno delantero y trasero
Los puntos de pivote de las manetas
del freno delantero y trasero deben en-
grasarse esporádicamente según los
intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
SAU23210
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe compro-
bar el funcionamiento de los caballetes
central y lateral y engrasar los pivotes y
las superficies de contacto metal-metal
según sea necesario.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
2
3
4
5
67
8
9
ADVERTENCIA

SWA10740
Si el caballete central no sube y baja
con suavidad, hágalo revisar o repa-
rar en un concesionario Yamaha.

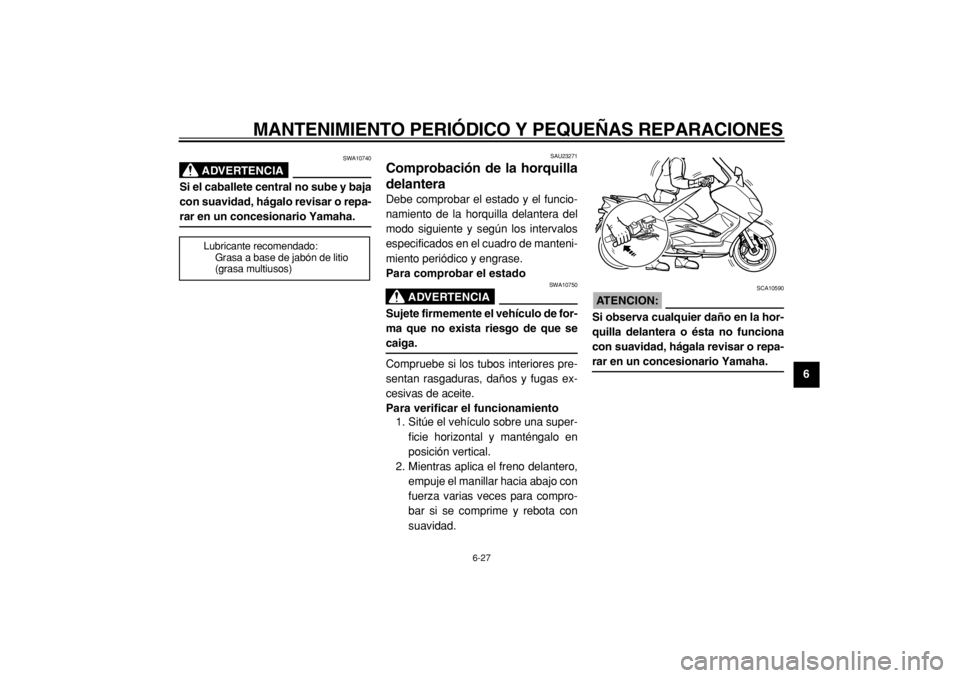

SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funcio-
namiento de la horquilla delantera del
modo siguiente y según los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
Para comprobar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de for-
ma que no exista riesgo de que se
caiga.
Compruebe si los tubos interiores pre-
sentan rasgaduras, daños y fugas ex-
cesivas de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una super-
ficie horizontal y manténgalo en
posición vertical.
2. Mientras aplica el freno delantero,
empuje el manillar hacia abajo con
fuerza varias veces para compro-
bar si se comprime y rebota con
suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la hor-
quilla delantera o ésta no funciona
con suavidad, hágala revisar o repa-
rar en un concesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1
2
3
4
5
6
7
8
9

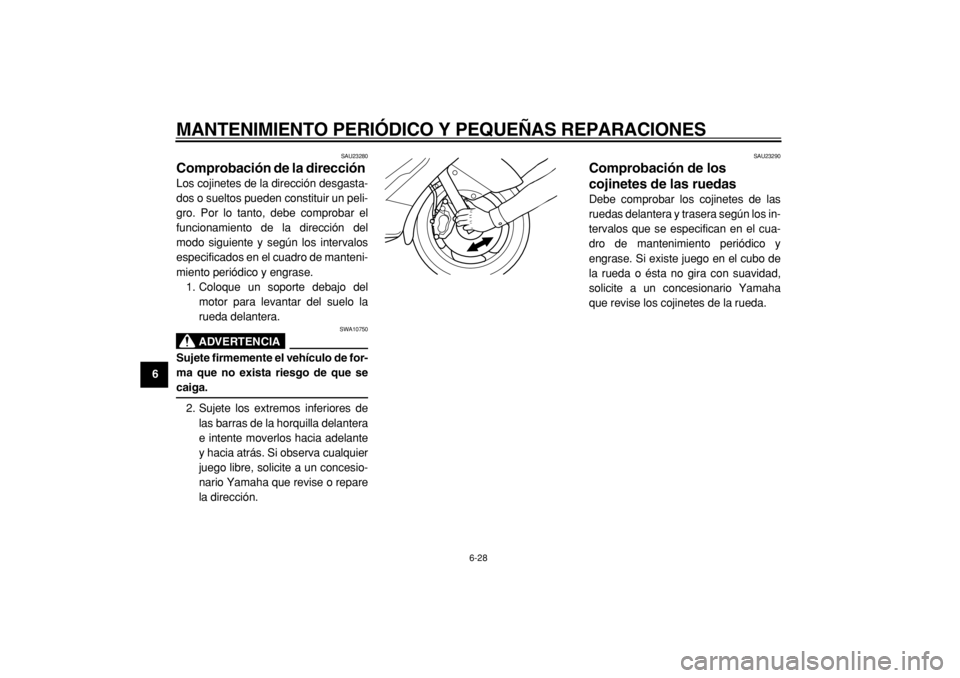

SAU23280
Comprobación de la dirección
Los cojinetes de la dirección desgasta-
dos o sueltos pueden constituir un peli-
gro. Por lo tanto, debe comprobar el
funcionamiento de la dirección del
modo siguiente y según los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
1. Coloque un soporte debajo del
motor para levantar del suelo la
rueda delantera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de for-
ma que no exista riesgo de que se
caiga.
2. Sujete los extremos inferiores de
las barras de la horquilla delantera
e intente moverlos hacia adelante
y hacia atrás. Si observa cualquier
juego libre, solicite a un concesio-
nario Yamaha que revise o repare
la dirección.
SAU23290
Comprobación de los
cojinetes de las ruedas
Debe comprobar los cojinetes de las
ruedas delantera y trasera según los in-
tervalos que se especifican en el cua-
dro de mantenimiento periódico y
engrase. Si existe juego en el cubo de
la rueda o ésta no gira con suavidad,
solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
2
3
4
5
67
8
9

SAU23411
Batería
Este modelo está equipado con una
batería de tipo sellado (MF) que no re-
quiere ningún mantenimiento. No es
necesario comprobar el electrólito ni
añadir agua destilada.

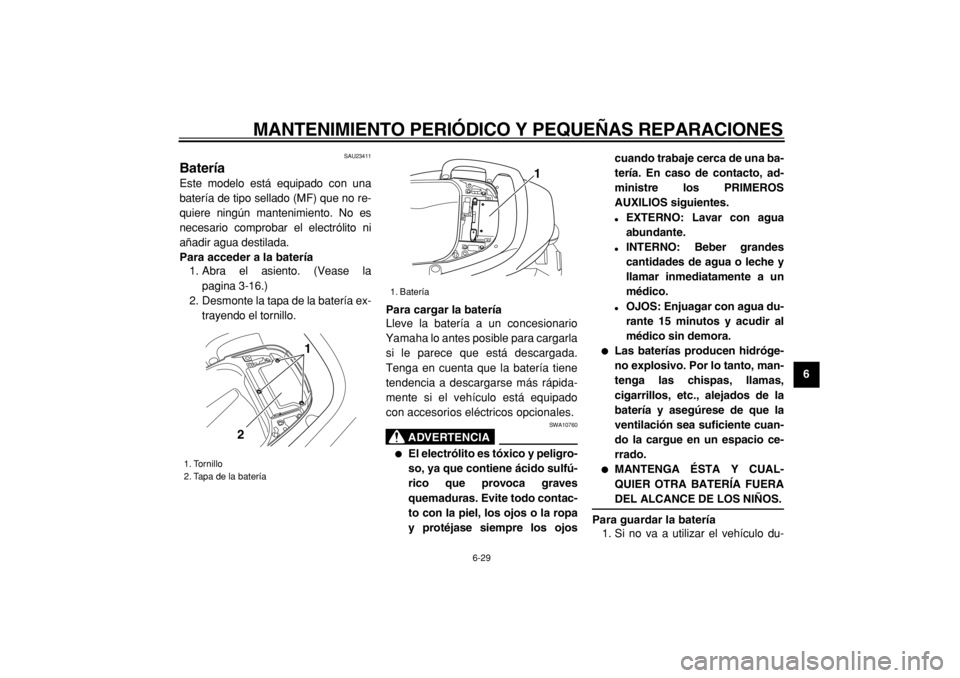

Para acceder a la batería
1. Abra el asiento. (Vease la
pagina 3-16.)
2. Desmonte la tapa de la batería ex-
trayendo el tornillo.
Para cargar la batería
Lleve la batería a un concesionario
Yamaha lo antes posible para cargarla
si le parece que está descargada.
Tenga en cuenta que la batería tiene
tendencia a descargarse más rápida-
mente si el vehículo está equipado
con accesorios eléctricos opcionales.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligro-
so, ya que contiene ácido sulfú-
rico que provoca graves
quemaduras. Evite todo contac-
to con la piel, los ojos o la ropa
y protéjase siempre los ojoscuando trabaje cerca de una ba-
tería. En caso de contacto, ad-
ministre los PRIMEROS
AUXILIOS siguientes.

EXTERNO: Lavar con agua
abundante.

INTERNO: Beber grandes
cantidades de agua o leche y
llamar inmediatamente a un
médico.

OJOS: Enjuagar con agua du-
rante 15 minutos y acudir al
médico sin demora.

Las baterías producen hidróge-
no explosivo. Por lo tanto, man-
tenga las chispas, llamas,
cigarrillos, etc., alejados de la
batería y asegúrese de que la
ventilación sea suficiente cuan-
do la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUAL-
QUIER OTRA BATERÍA FUERA
DEL ALCANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo du-
1. Tornillo
2. Tapa de la batería
1
2

1. Batería
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
1
2
3
4
5
6
7
8
9
rante más de un mes, desmonte la
batería, cárguela completamente
y guárdela en un lugar fresco y se-
co.
2. Si va a guardar la batería durante
más de dos meses, compruébela
al menos una vez al mes y cá-
rguela completamente según sea
necesario.
3. Cargue completamente la batería
antes de instalarla.
4. Una vez instalada la batería, verifi-
que que los cables estén correcta-
mente conectados a los bornes.
ATENCION:

SCA10630

Mantenga siempre la batería
cargada. El almacenamiento de
una batería descargada puede
dañarla de forma irreparable.

Para cargar una batería sin
mantenimiento es necesario un
cargador de baterías especial
(de tensión constante). El uso
de un cargador convencional
dañará la batería. Si no dispone
de un cargador para baterías sinmantenimiento, hágala cargar
en un concesionario Yamaha.

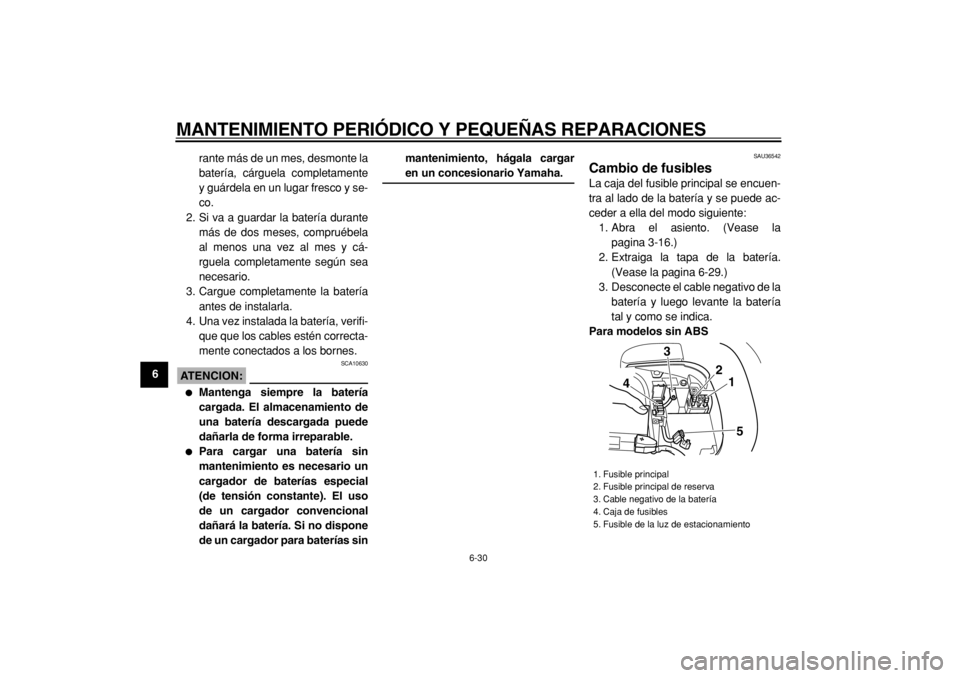

SAU36542
Cambio de fusibles
La caja del fusible principal se encuen-
tra al lado de la batería y se puede ac-
ceder a ella del modo siguiente:
1. Abra el asiento. (Vease la
pagina 3-16.)
2. Extraiga la tapa de la batería.
(Vease la pagina 6-29.)
3. Desconecte el cable negativo de la
batería y luego levante la batería
tal y como se indica.
Para modelos sin ABS
1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la luz de estacionamiento
3
2
4
51

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
2
3
4
5
67
8

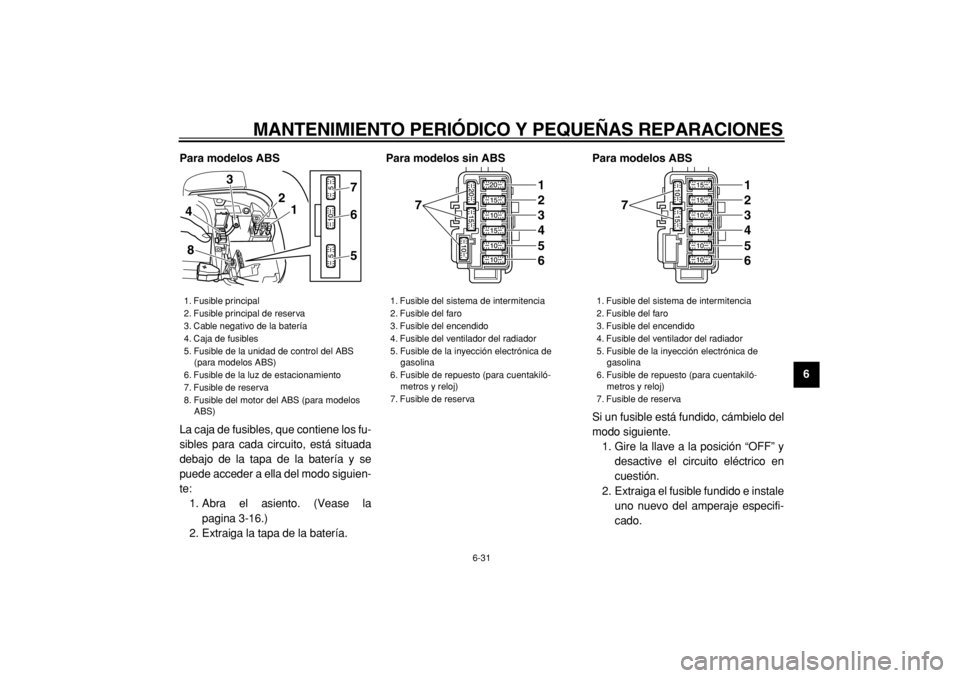

9 Para modelos ABS
La caja de fusibles, que contiene los fu-
sibles para cada circuito, está situada
debajo de la tapa de la batería y se
puede acceder a ella del modo siguien-
te:
1. Abra el asiento. (Vease la
pagina 3-16.)
2. Extraiga la tapa de la batería.
Para modelos sin ABS Para modelos ABS
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y
desactive el circuito eléctrico en
cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especifi-
cado.

1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la unidad de control del ABS
(para modelos ABS)
6. Fusible de la luz de estacionamiento
7. Fusible de reserva
8. Fusible del motor del ABS (para modelos
ABS)
3
2
4
1
8
765

1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible de la inyección electrónica de
gasolina
6. Fusible de repuesto (para cuentakiló-
metros y reloj)
7. Fusible de reserva
7
123456

1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible de la inyección electrónica de
gasolina
6. Fusible de repuesto (para cuentakiló-
metros y reloj)
7. Fusible de reserva
7
123456

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
1
2
3
4
5
6
7
8
9

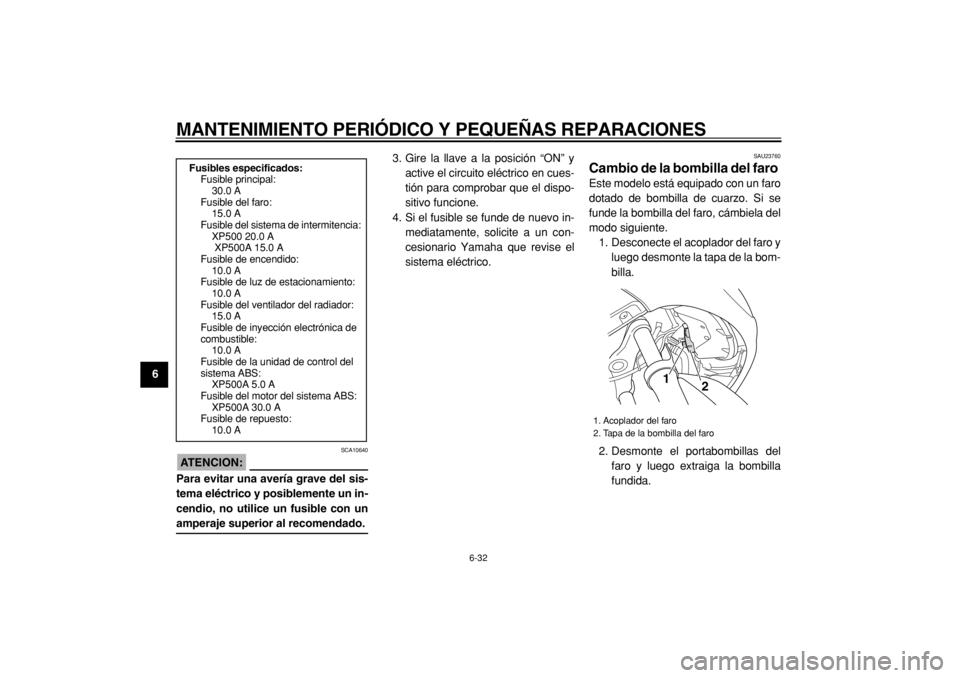

ATENCION:

SCA10640
Para evitar una avería grave del sis-
tema eléctrico y posiblemente un in-
cendio, no utilice un fusible con un
amperaje superior al recomendado.
3. Gire la llave a la posición “ON” y
active el circuito eléctrico en cues-
tión para comprobar que el dispo-
sitivo funcione.
4. Si el fusible se funde de nuevo in-
mediatamente, solicite a un con-
cesionario Yamaha que revise el
sistema eléctrico.

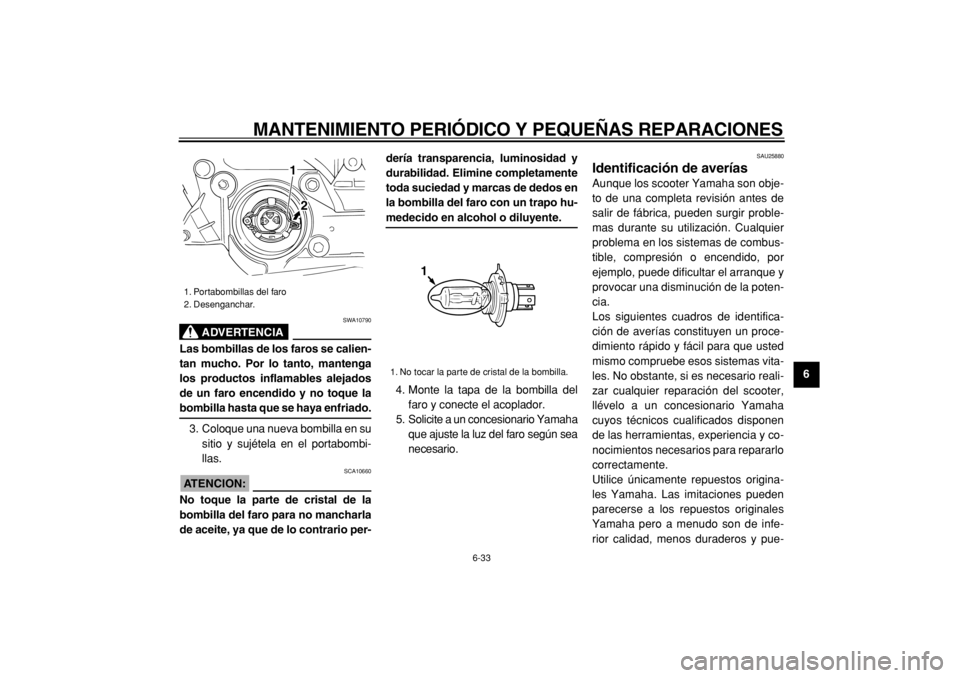

SAU23760
Cambio de la bombilla del faro
Este modelo está equipado con un faro
dotado de bombilla de cuarzo. Si se
funde la bombilla del faro, cámbiela del
modo siguiente.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bom-
billa.
2. Desmonte el portabombillas del
faro y luego extraiga la bombilla
fundida.
Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
XP500 20.0 A
XP500A 15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible de inyección electrónica de
combustible:
10.0 A
Fusible de la unidad de control del
sistema ABS:
XP500A 5.0 A
Fusible del motor del sistema ABS:
XP500A 30.0 A
Fusible de repuesto:
10.0 A
1. Acoplador del faro
2. Tapa de la bombilla del faro
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
2
3
4
5
67
8
9
ADVERTENCIA

SWA10790
Las bombillas de los faros se calien-
tan mucho. Por lo tanto, mantenga
los productos inflamables alejados
de un faro encendido y no toque la
bombilla hasta que se haya enfriado.
3. Coloque una nueva bombilla en su
sitio y sujétela en el portabombi-
llas.
ATENCION:

SCA10660
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario per-dería transparencia, luminosidad y
durabilidad. Elimine completamente
toda suciedad y marcas de dedos en
la bombilla del faro con un trapo hu-
medecido en alcohol o diluyente.
4. Monte la tapa de la bombilla del
faro y conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU25880
Identificación de averías
Aunque los scooter Yamaha son obje-
to de una completa revisión antes de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de combus-
tible, compresión o encendido, por
ejemplo, puede dificultar el arranque y
provocar una disminución de la poten-
cia.
Los siguientes cuadros de identifica-
ción de averías constituyen un proce-
dimiento rápido y fácil para que usted
mismo compruebe esos sistemas vita-
les. No obstante, si es necesario reali-
zar cualquier reparación del scooter,
llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen
de las herramientas, experiencia y co-
nocimientos necesarios para repararlo
correctamente.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pue-
1. Portabombillas del faro
2. Desenganchar.
1
2

1. No tocar la parte de cristal de la bombilla.
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
1
2
3
4
5
6
7
8
9
den ocasionar costosas facturas de
reparación.
