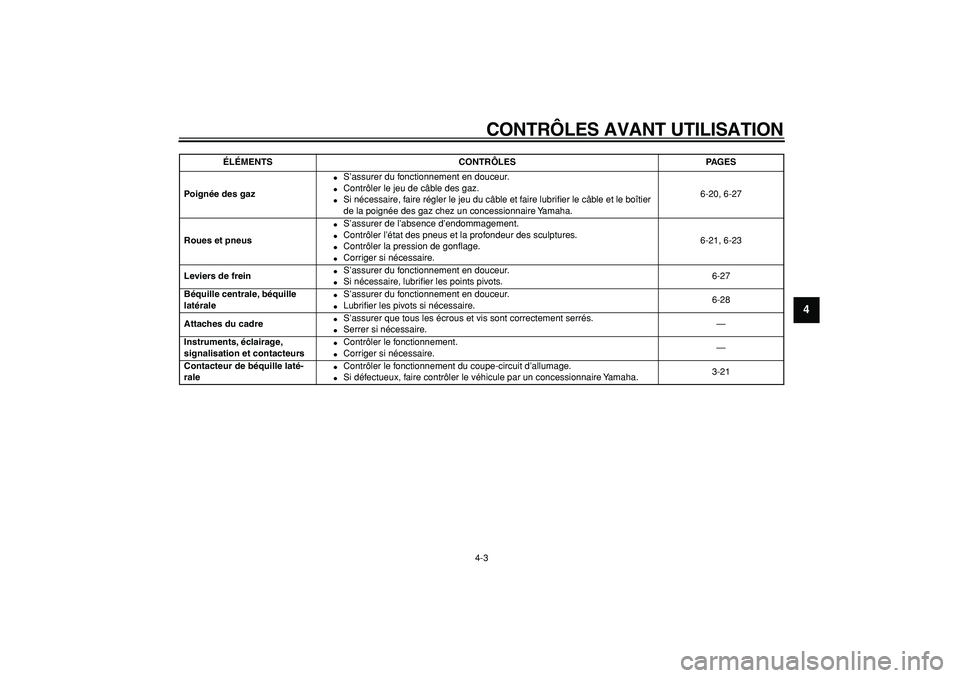

CONTRÔLES AVANT UTILISATION
4-3
2
3
45
6
7
8
9
Poignée des gaz
S’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-20, 6-27
Roues et pneus
S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-21, 6-23
Leviers de frein
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-27
Béquille centrale, béquille
latérale
S’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-28
Attaches du cadre
S’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs
Contrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale
Contrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-21
ÉLÉMENTS CONTRÔLES PAGES
Page 42 of 96
5-1
1
2
3
4
5
6
7
8
9

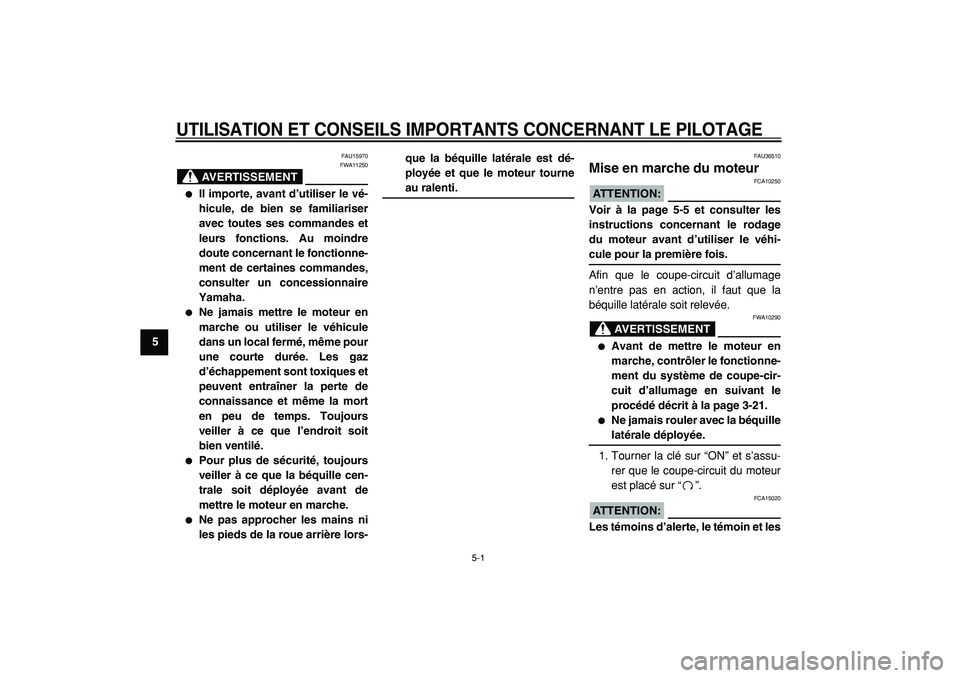

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15970
AVERTISSEMENT
FWA11250
Il importe, avant d’utiliser le vé-
hicule, de bien se familiariser
avec toutes ses commandes et
leurs fonctions. Au moindre
doute concernant le fonctionne-
ment de certaines commandes,
consulter un concessionnaire
Yamaha.
Ne jamais mettre le moteur en
marche ou utiliser le véhicule
dans un local fermé, même pour
une courte durée. Les gaz
d’échappement sont toxiques et
peuvent entraîner la perte de
connaissance et même la mort
en peu de temps. Toujours
veiller à ce que l’endroit soit
bien ventilé.
Pour plus de sécurité, toujours
veiller à ce que la béquille cen-
trale soit déployée avant de
mettre le moteur en marche.
Ne pas approcher les mains ni
les pieds de la roue arrière lors-que la béquille latérale est dé-
ployée et que le moteur tourne
au ralenti.
FAU36510
Mise en marche du moteur
ATTENTION:
FCA10250
Voir à la page 5-5 et consulter les
instructions concernant le rodage
du moteur avant d’utiliser le véhi-
cule pour la première fois.
Afin que le coupe-circuit d’allumage
n’entre pas en action, il faut que la
béquille latérale soit relevée.
AVERTISSEMENT
FWA10290
Avant de mettre le moteur en
marche, contrôler le fonctionne-
ment du système de coupe-cir-
cuit d’allumage en suivant le
procédé décrit à la page 3-21.
Ne jamais rouler avec la béquille
latérale déployée.
1. Tourner la clé sur “ON” et s’assu-
rer que le coupe-circuit du moteur
est placé sur “”.
ATTENTION:
FCA15020
Les témoins d’alerte, le témoin et les
Page 43 of 96
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
2
3
4
56
7
8
9 indicateurs suivants devraient s’al-
lumer pendant quelques secondes,
puis s’éteindre.
Témoin d’alerte de panne mo-
teur
Témoin d’alerte du système
ABS (pour modèle à ABS)
Témoin de l’immobilisateur anti-
vol
Indicateur de remplacement de
la courroie trapézoïdale
Indicateur de changement
d’huile
Si un témoin ou un indicateur ne
s’éteint pas, se reporter à la page
3-3 ou 3-6 et effectuer le contrôle
du circuit approprié.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du dé-
marreur tout en actionnant les
freins avant ou arrière.
N.B.:
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée.
ATTENTION:
FCA11040
En vue de prolonger la durée de ser-
vice du moteur, ne jamais accélérer à
l’excès tant que le moteur est froid !
FAU16760
Démarrage
N.B.:
Faire chauffer le moteur avant de dé-
marrer.
1. Actionner le levier de frein arrière
de la main gauche et saisir la poi-
gnée de manutention de la main
droite. Pousser ensuite le scooter
vers l’avant pour replier la béquille
centrale.
2. S’asseoir à califourchon sur la sel-
le et contrôler l’angle des ré-
troviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cli-
1. Poignée de manutention
1
Page 44 of 96
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
1
2
3
4
5
6
7
8
9
gnotants.
4. Vérifier si la voie est libre, puis ac-
tionner lentement la poignée des
gaz (poignée droite) afin de dé-
marrer.
5.Éteindre les clignotants.
FAU16780

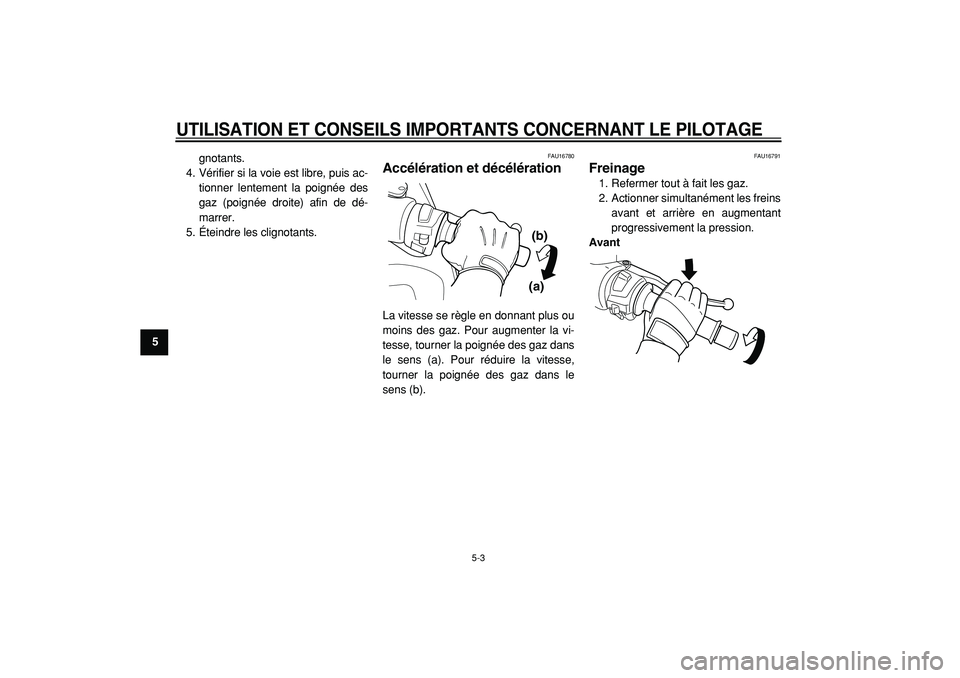

Accélération et décélération
La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vi-
tesse, tourner la poignée des gaz dans
le sens (a). Pour réduire la vitesse,
tourner la poignée des gaz dans le
sens (b).
FAU16791
Freinage
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant
progressivement la pression.
Avant
(a)(b)
Page 45 of 96
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
2
3
4
56
7
8

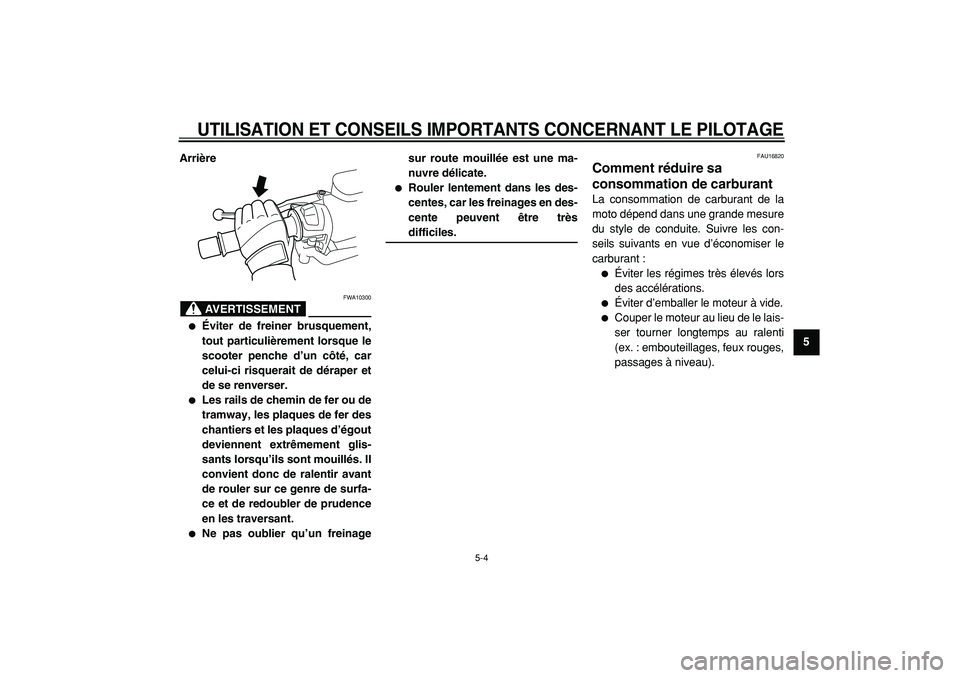

9 Arrière
AVERTISSEMENT
FWA10300
Éviter de freiner brusquement,
tout particulièrement lorsque le
scooter penche d’un côté, car
celui-ci risquerait de déraper et
de se renverser.
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout
deviennent extrêmement glis-
sants lorsqu’ils sont mouillés. Il
convient donc de ralentir avant
de rouler sur ce genre de surfa-
ce et de redoubler de prudence
en les traversant.
Ne pas oublier qu’un freinagesur route mouillée est une ma-
nuvre délicate.
Rouler lentement dans les des-
centes, car les freinages en des-
cente peuvent être très
difficiles.
FAU16820
Comment réduire sa
consommation de carburant
La consommation de carburant de la
moto dépend dans une grande mesure
du style de conduite. Suivre les con-
seils suivants en vue d’économiser le
carburant :
Éviter les régimes très élevés lors
des accélérations.
Éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le lais-
ser tourner longtemps au ralenti
(ex. : embouteillages, feux rouges,
passages à niveau).
Page 46 of 96
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
1
2
3
4
5
6
7
8
9

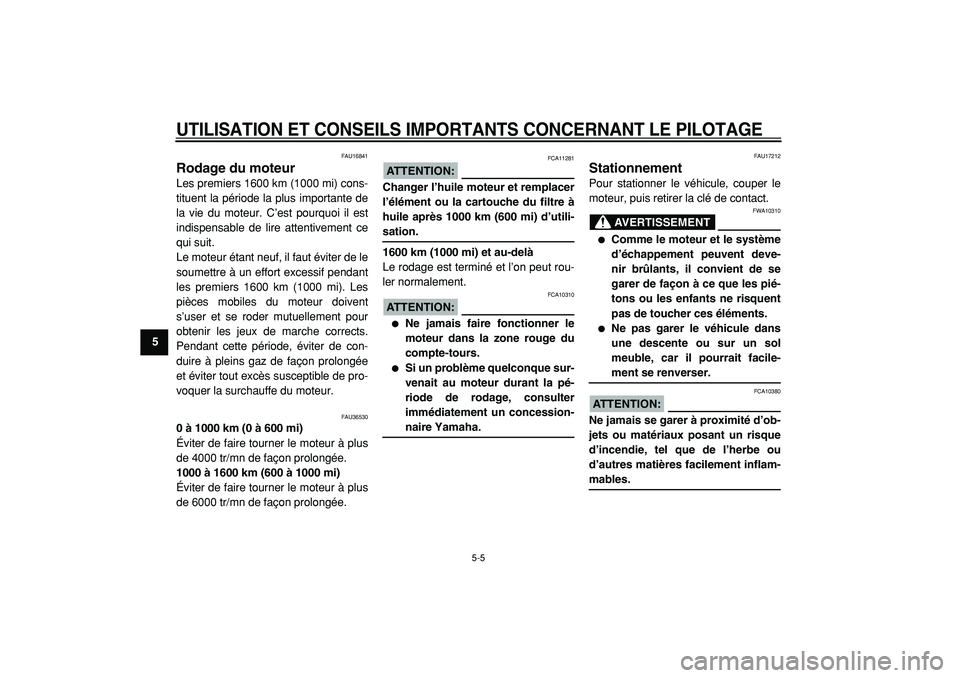

FAU16841
Rodage du moteur
Les premiers 1600 km (1000 mi) cons-
tituent la période la plus importante de
la vie du moteur. C’est pourquoi il est
indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le
soumettre à un effort excessif pendant
les premiers 1600 km (1000 mi). Les
pièces mobiles du moteur doivent
s’user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée
et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU36530
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus
de 4000 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus
de 6000 tr/mn de façon prolongée.
ATTENTION:
FCA11281
Changer l’huile moteur et remplacer
l’élément ou la cartouche du filtre à
huile après 1000 km (600 mi) d’utili-
sation.
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rou-
ler normalement.
ATTENTION:
FCA10310
Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
Si un problème quelconque sur-
venait au moteur durant la pé-
riode de rodage, consulter
immédiatement un concession-
naire Yamaha.
FAU17212
Stationnement
Pour stationner le véhicule, couper le
moteur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10310
Comme le moteur et le système
d’échappement peuvent deve-
nir brûlants, il convient de se
garer de façon à ce que les pié-
tons ou les enfants ne risquent
pas de toucher ces éléments.
Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’ob-
jets ou matériaux posant un risque
d’incendie, tel que de l’herbe ou
d’autres matières facilement inflam-
mables.
Page 47 of 96
6-1
2
3
4
5
67
8
9

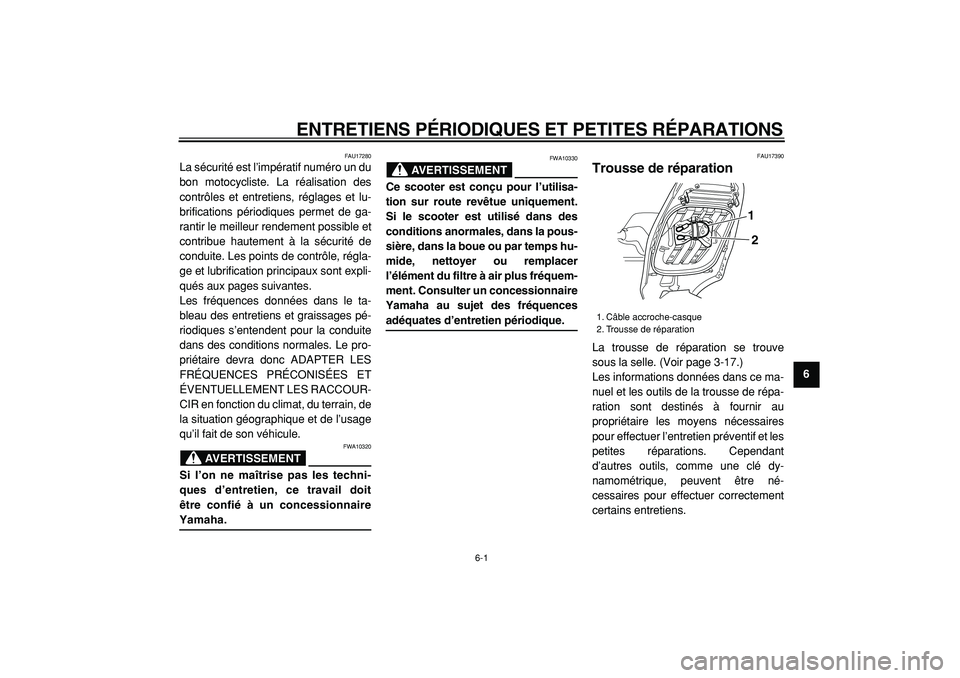

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU17280
La sécurité est l’impératif numéro un du
bon motocycliste. La réalisation des
contrôles et entretiens, réglages et lu-
brifications périodiques permet de ga-
rantir le meilleur rendement possible et
contribue hautement à la sécurité de
conduite. Les points de contrôle, régla-
ge et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le ta-
bleau des entretiens et graissages pé-
riodiques s’entendent pour la conduite
dans des conditions normales. Le pro-
priétaire devra donc ADAPTER LES
FRÉQUENCES PRÉCONISÉES ET
ÉVENTUELLEMENT LES RACCOUR-
CIR en fonction du climat, du terrain, de
la situation géographique et de l’usage
qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techni-
ques d’entretien, ce travail doit
être confié à un concessionnaire
Yamaha.
AVERTISSEMENT
FWA10330
Ce scooter est conçu pour l’utilisa-
tion sur route revêtue uniquement.
Si le scooter est utilisé dans des
conditions anormales, dans la pous-
sière, dans la boue ou par temps hu-
mide, nettoyer ou remplacer
l’élément du filtre à air plus fréquem-
ment. Consulter un concessionnaire
Yamaha au sujet des fréquences
adéquates d’entretien périodique.
FAU17390
Trousse de réparation
La trousse de réparation se trouve
sous la selle. (Voir page 3-17.)
Les informations données dans ce ma-
nuel et les outils de la trousse de répa-
ration sont destinés à fournir au
propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les
petites réparations. Cependant
d’autres outils, comme une clé dy-
namométrique, peuvent être né-
cessaires pour effectuer correctement
certains entretiens.
1. Câble accroche-casque
2. Trousse de réparation
2 1
Page 48 of 96
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
1
2
3
4
5
6
7
8
9
N.B.:
Si l’on ne dispose pas des outils ou de
l’expérience nécessaires pour mener
un travail à bien, il faut le confier à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée
par Yamaha risque d’entraîner une
perte de rendement et de rendre la
conduite de ce véhicule dangereu-
se. Consulter un concessionnaire
Yamaha avant de procéder à la
moindre modification.
Page 49 of 96
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
2
3
4
5
67
8
9
FAU17705

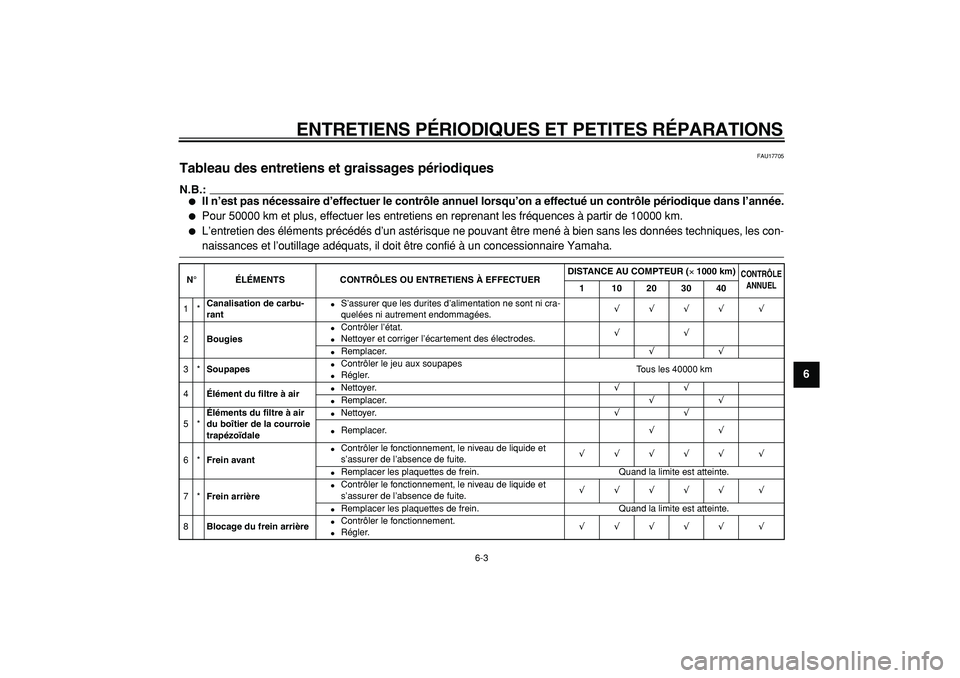

Tableau des entretiens et graissages périodiques
N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les con-
naissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL
1 10203040
1*
Canalisation de carbu-
rant
S’assurer que les durites d’alimentation ne sont ni cra-
quelées ni autrement endommagées.
√√√√ √
2
Bougies
Contrôler l’état.
Nettoyer et corriger l’écartement des électrodes.
√√
Remplacer.
√√
3*
Soupapes
Contrôler le jeu aux soupapes
Régler.Tous les 40000 km
4
Élément du filtre à air
Nettoyer.
√√
Remplacer.
√√
5*
Éléments du filtre à air
du boîtier de la courroie
trapézoïdale
Nettoyer.
√√
Remplacer.
√√
6*
Frein avant
Contrôler le fonctionnement, le niveau de liquide et
s’assurer de l’absence de fuite.
√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*
Frein arrière
Contrôler le fonctionnement, le niveau de liquide et
s’assurer de l’absence de fuite.
√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
Blocage du frein arrière
Contrôler le fonctionnement.
Régler.
√√√√√ √
Page 50 of 96

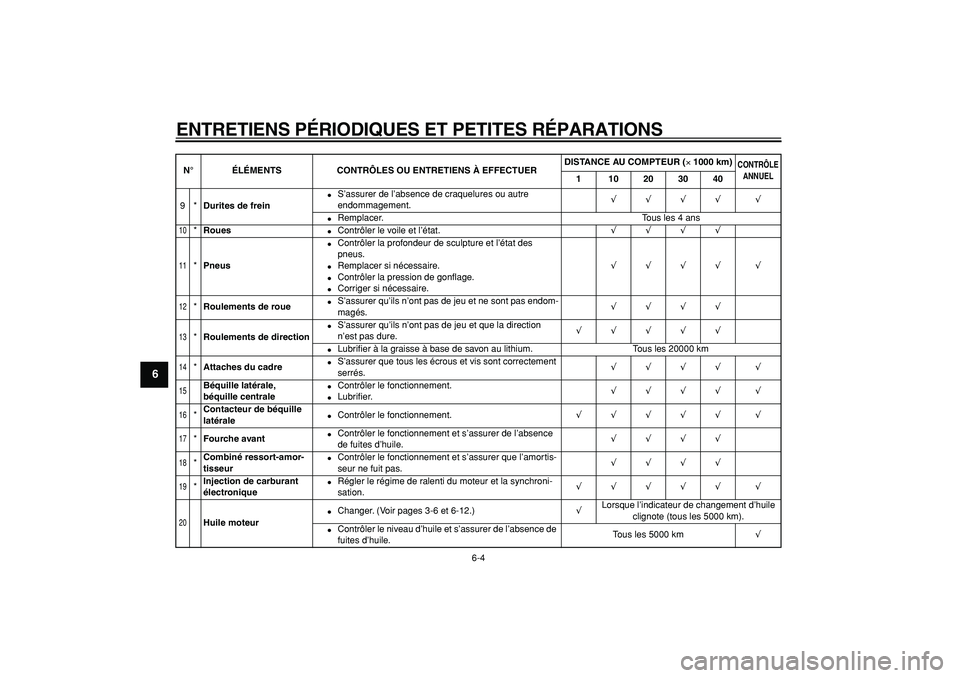

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
1
2
3
4
5
6
7
8
9
9*
Durites de frein
S’assurer de l’absence de craquelures ou autre
endommagement.
√√√√ √
Remplacer. Tous les 4 ans
10
*
Roues
Contrôler le voile et l’état.
√√√√
11
*
Pneus
Contrôler la profondeur de sculpture et l’état des
pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
√√√√ √
12
*
Roulements de roue
S’assurer qu’ils n’ont pas de jeu et ne sont pas endom-
magés.
√√√√
13
*
Roulements de direction
S’assurer qu’ils n’ont pas de jeu et que la direction
n’est pas dure.
√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
14
*
Attaches du cadre
S’assurer que tous les écrous et vis sont correctement
serrés.
√√√√ √
15
Béquille latérale,
béquille centrale
Contrôler le fonctionnement.
Lubrifier.
√√√√ √
16
*
Contacteur de béquille
latérale
Contrôler le fonctionnement.
√√√√√ √
17
*
Fourche avant
Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.
√√√√
18
*
Combiné ressort-amor-
tisseur
Contrôler le fonctionnement et s’assurer que l’amortis-
seur ne fuit pas.
√√√√
19
*
Injection de carburant
électronique
Régler le régime de ralenti du moteur et la synchroni-
sation.
√√√√√ √
20
Huile moteur
Changer. (Voir pages 3-6 et 6-12.)
√
Lorsque l’indicateur de changement d’huile
clignote (tous les 5000 km).
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.Tous les 5000 km
√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL
1 10203040
