ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

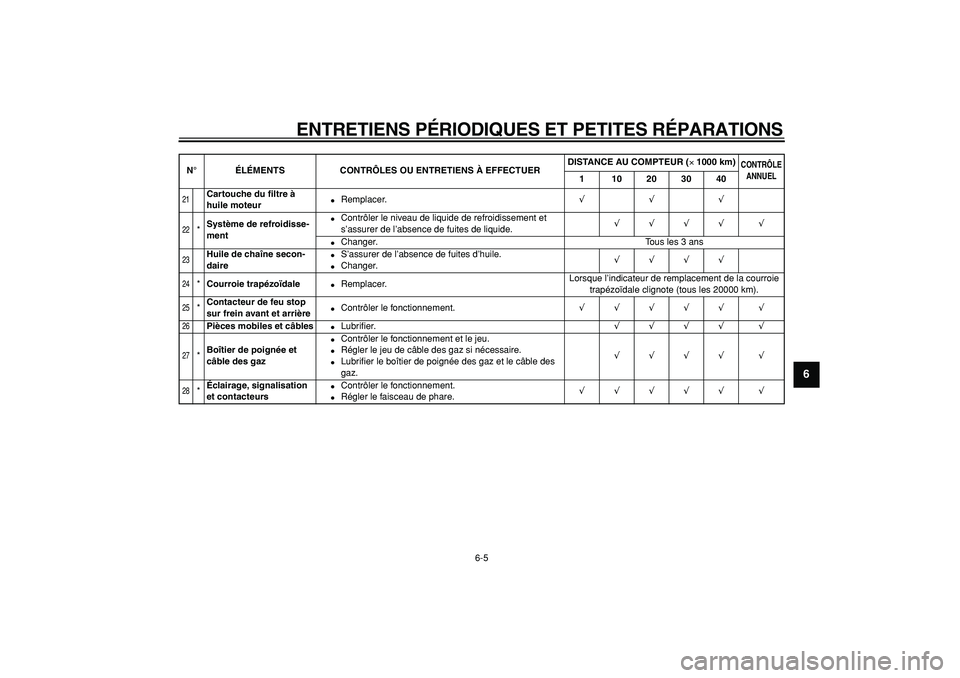

6-5
2
3
4
5
67
8
9

21

Cartouche du filtre à
huile moteur

Remplacer.
√√√
22

*
Système de refroidisse-
ment

Contrôler le niveau de liquide de refroidissement et
s’assurer de l’absence de fuites de liquide.
√√√√ √

Changer. Tous les 3 ans
23

Huile de chaîne secon-
daire

S’assurer de l’absence de fuites d’huile.

Changer.
√√√√
24

*
Courroie trapézoïdale

Remplacer.Lorsque l’indicateur de remplacement de la courroie
trapézoïdale clignote (tous les 20000 km).
25

*
Contacteur de feu stop
sur frein avant et arrière

Contrôler le fonctionnement.
√√√√√ √
26

Pièces mobiles et câbles

Lubrifier.
√√√√ √
27

*
Boîtier de poignée et
câble des gaz

Contrôler le fonctionnement et le jeu.

Régler le jeu de câble des gaz si nécessaire.

Lubrifier le boîtier de poignée des gaz et le câble des
gaz.
√√√√ √
28

*
Éclairage, signalisation
et contacteurs

Contrôler le fonctionnement.

Régler le faisceau de phare.
√√√√√ √
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 10203040

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

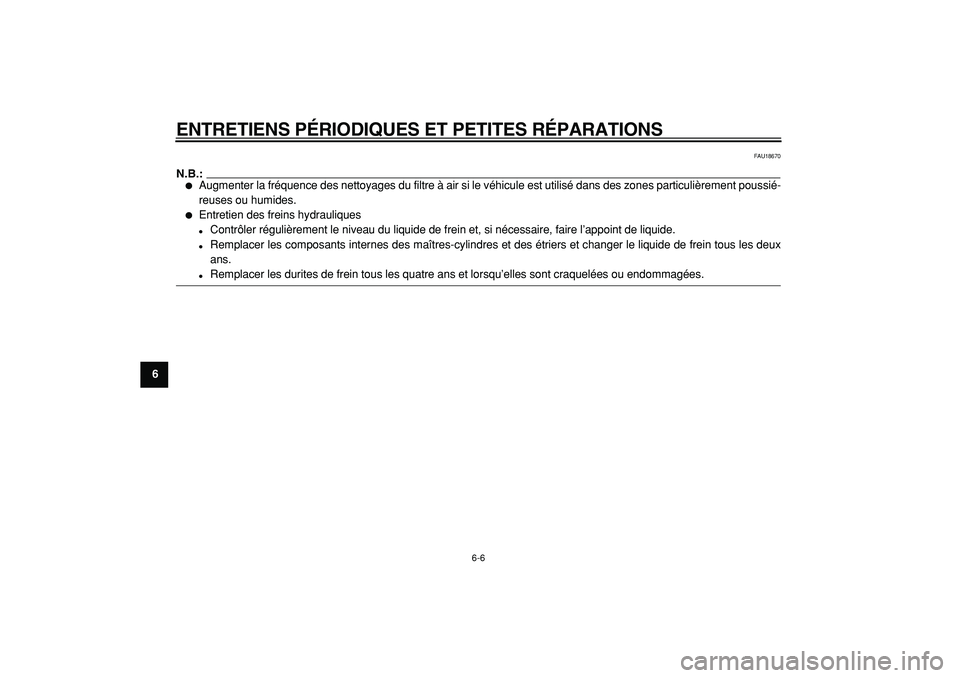

6-6
1
2
3
4
5
6
7
8
9

FAU18670
N.B.:


Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussié-
reuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux
ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

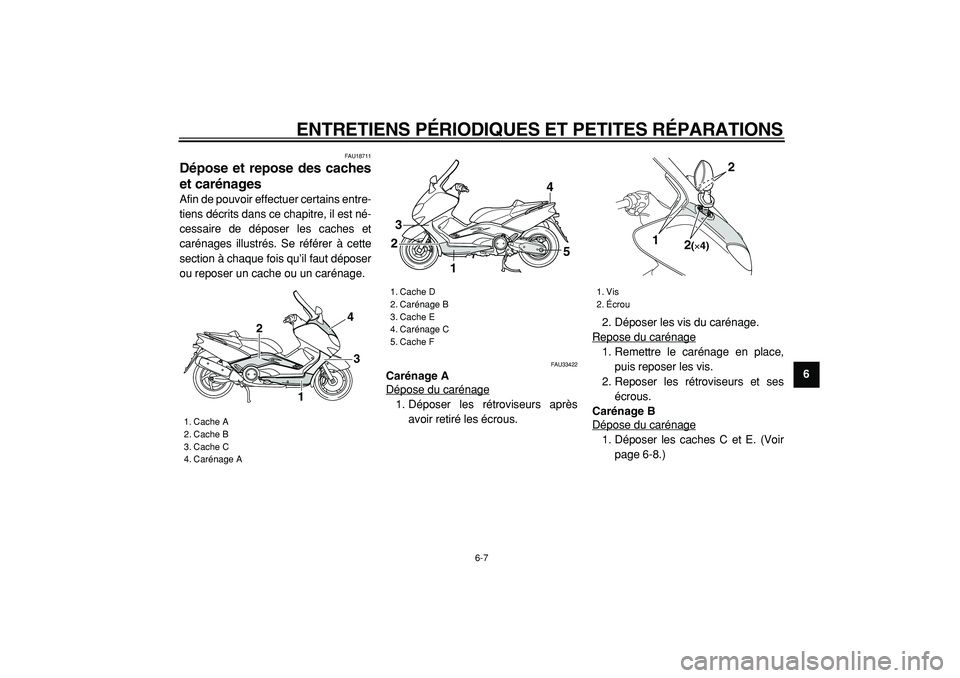

6-7
2
3
4
5
67
8
9

FAU18711
Dépose et repose des caches
et carénages
Afin de pouvoir effectuer certains entre-
tiens décrits dans ce chapitre, il est né-
cessaire de déposer les caches et
carénages illustrés. Se référer à cette
section à chaque fois qu’il faut déposer
ou reposer un cache ou un carénage.
FAU33422
Carénage A
Dépose du carénage
1. Déposer les rétroviseurs après
avoir retiré les écrous.2. Déposer les vis du carénage.
Repose du carénage
1. Remettre le carénage en place,
puis reposer les vis.
2. Reposer les rétroviseurs et ses
écrous.
Carénage B
Dépose du carénage1. Déposer les caches C et E. (Voir
page 6-8.)

1. Cache A
2. Cache B
3. Cache C
4. Carénage A
4
3
1 2

1. Cache D
2. Carénage B
3. Cache E
4. Carénage C
5. Cache F1
23
4
5

1. Vis
2. Écrou
2(×4)
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

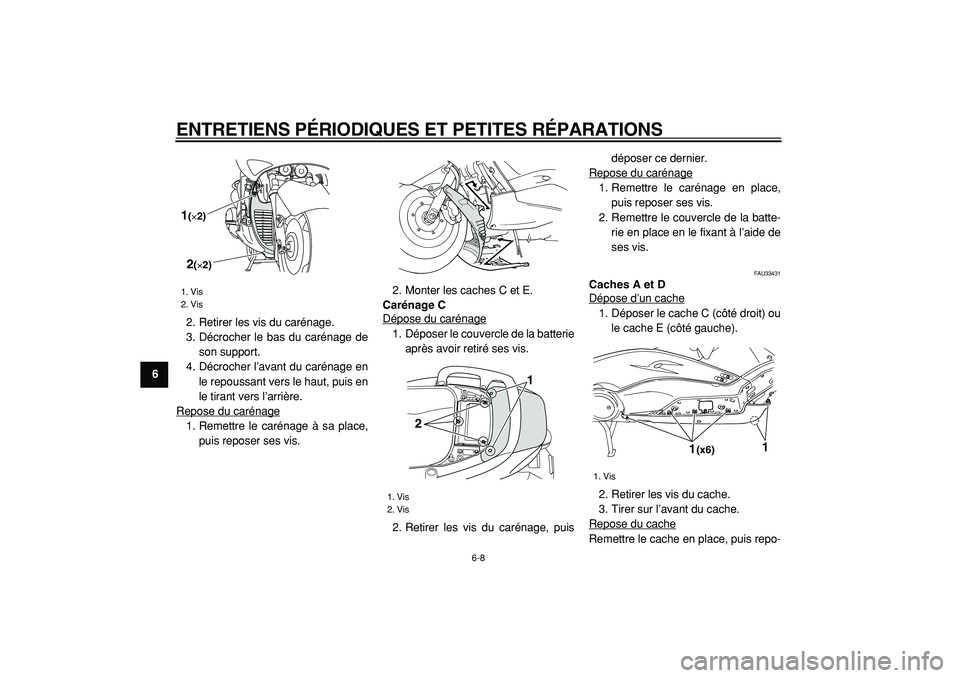

6-8
1
2
3
4
5
6
7
8
9
2. Retirer les vis du carénage.
3. Décrocher le bas du carénage de
son support.
4. Décrocher l’avant du carénage en
le repoussant vers le haut, puis en
le tirant vers l’arrière.
Repose du carénage
1. Remettre le carénage à sa place,
puis reposer ses vis.2. Monter les caches C et E.
Carénage C
Dépose du carénage
1. Déposer le couvercle de la batterie
après avoir retiré ses vis.
2. Retirer les vis du carénage, puisdéposer ce dernier.
Repose du carénage
1. Remettre le carénage en place,
puis reposer ses vis.
2. Remettre le couvercle de la batte-
rie en place en le fixant à l’aide de
ses vis.

FAU33431
Caches A et D
Dépose d’un cache
1. Déposer le cache C (côté droit) ou
le cache E (côté gauche).
2. Retirer les vis du cache.
3. Tirer sur l’avant du cache.
Repose du cacheRemettre le cache en place, puis repo-

1. Vis
2. Vis
1(×2)2(×2)

1. Vis
2. Vis
1
2

1. Vis
1(x6)
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

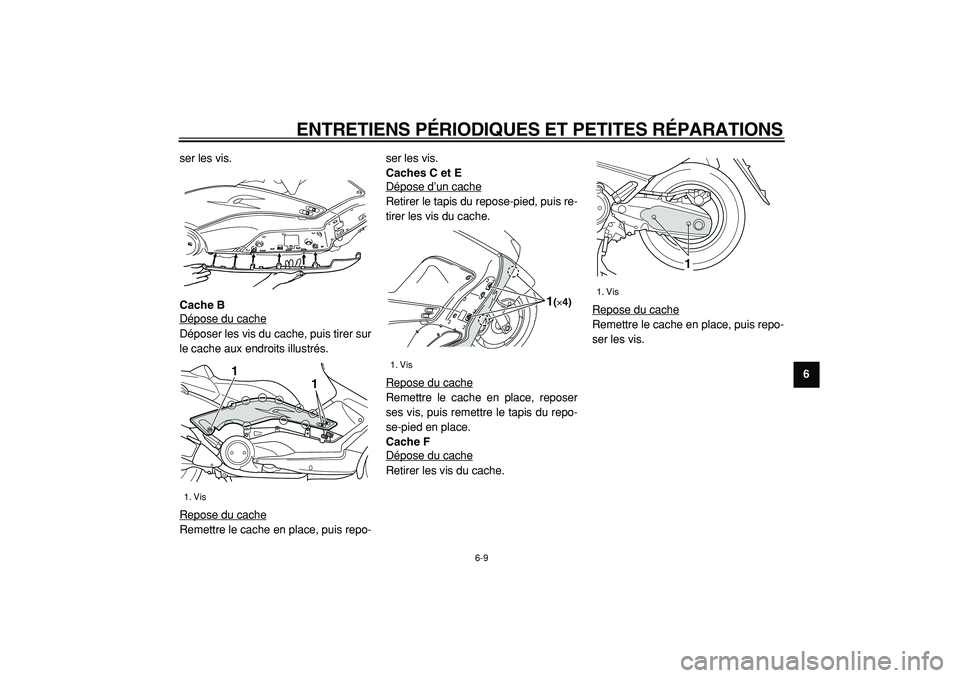

6-9
2
3
4
5
67
8
9
ser les vis.
Cache B
Dépose du cache
Déposer les vis du cache, puis tirer sur
le cache aux endroits illustrés.
Repose du cacheRemettre le cache en place, puis repo-ser les vis.
Caches C et E
Dépose d’un cache
Retirer le tapis du repose-pied, puis re-
tirer les vis du cache.
Repose du cacheRemettre le cache en place, reposer
ses vis, puis remettre le tapis du repo-
se-pied en place.
Cache F
Dépose du cacheRetirer les vis du cache.Repose du cache
Remettre le cache en place, puis repo-
ser les vis.

1. Vis
1
1

1. Vis
1(×4)

1. Vis
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
1
2
3
4
5
6
7
8
9

FAU19592
Contrôle des bougies
Les bougies sont des pièces importan-
tes du moteur et leur contrôle est sim-
ple. Les bougies doivent être
démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des en-
tretiens et graissages périodiques, car
la chaleur et les dépôts finissent par les
user. L’état des bougies peut en outre
révéler l’état du moteur.
Dépose d’une bougie
1. Déposer le carénage B. (Voir
page 6-7.)
2. Retirer le cache-bougie en procé-
dant comme illustré.3. Retirer le capuchon de bougie.
4. Déposer la bougie comme illustré,
en se servant de la clé à bougie
fournie dans la trousse de répa-
ration.
Contrôle des bougies
1. S’assurer que la porcelaine autour
de l’électrode centrale de chaque
bougie soit de couleur café au lait
clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé
dans des conditions normales.
2. S’assurer que la porcelaine de
chacune des bougies du moteur
soit bien de couleur identique.
N.B.:
Si la couleur d’une bougie est nette-
ment différente, le moteur pourrait pré-
senter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de
tels problèmes. Il est préférable de con-
fier le véhicule à un concessionnaire

Yamaha.
3. Contrôler l’usure des électrodes et
la présence de dépôts de calami-
ne ou autres. Si l’usure est exces-
sive ou les dépôts trop importants,
il convient de remplacer la bougie
concernée.
1. Cache-bougie
1

1. Capuchon de bougie
1. Clé à bougie
11

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

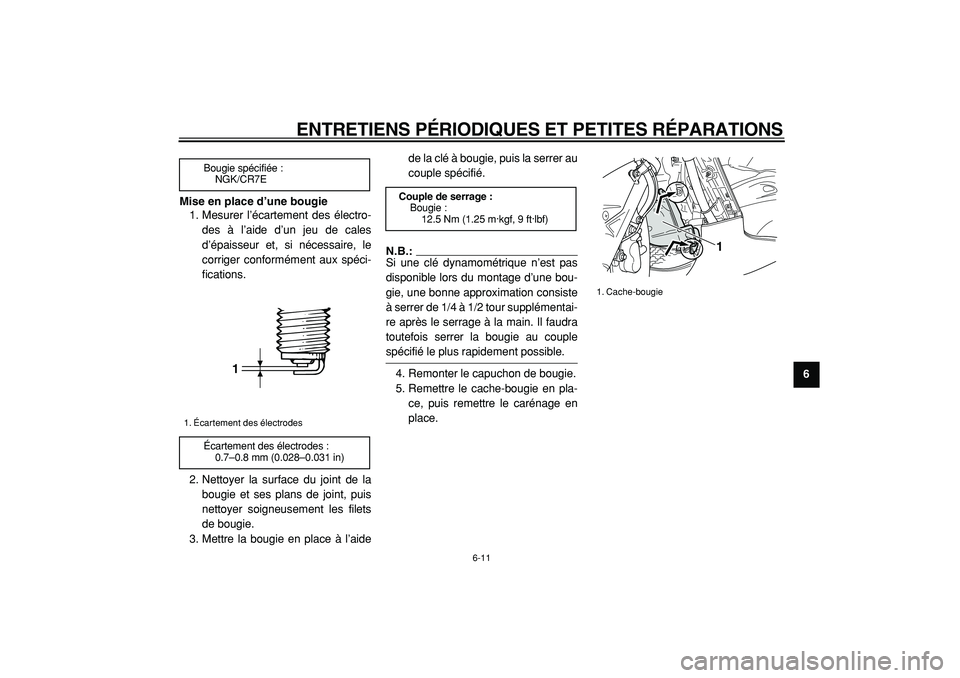

6-11
2
3
4
5
67
8
9 Mise en place d’une bougie
1. Mesurer l’écartement des électro-
des à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, le
corriger conformément aux spéci-
fications.
2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aidede la clé à bougie, puis la serrer au
couple spécifié.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une bou-
gie, une bonne approximation consiste
à serrer de 1/4 à 1/2 tour supplémentai-
re après le serrage à la main. Il faudra
toutefois serrer la bougie au couple

spécifié le plus rapidement possible.
4. Remonter le capuchon de bougie.
5. Remettre le cache-bougie en pla-
ce, puis remettre le carénage en
place.
Bougie spécifiée :
NGK/CR7E
1. Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
1

Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Cache-bougie
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

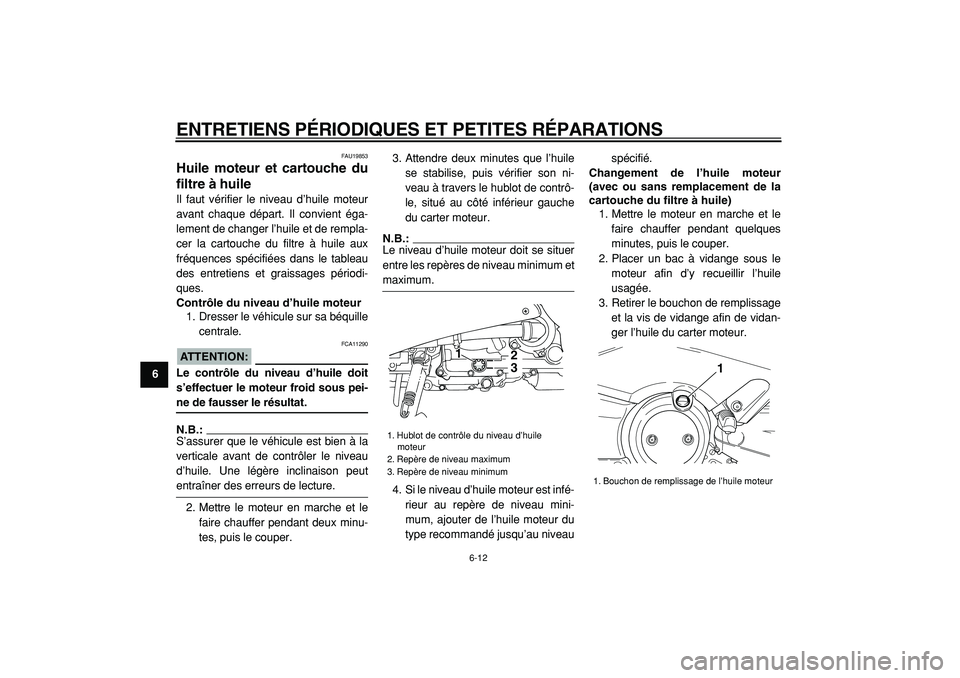

6-12
1
2
3
4
5
6
7
8
9

FAU19853
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient éga-
lement de changer l’huile et de rempla-
cer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.
ATTENTION:

FCA11290
Le contrôle du niveau d’huile doit
s’effectuer le moteur froid sous pei-
ne de fausser le résultat.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut

entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant deux minu-
tes, puis le couper.3. Attendre deux minutes que l’huile
se stabilise, puis vérifier son ni-
veau à travers le hublot de contrô-
le, situé au côté inférieur gauche
du carter moteur.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et

maximum.
4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveauspécifié.
Changement de l’huile moteur
(avec ou sans remplacement de la
cartouche du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage
et la vis de vidange afin de vidan-
ger l’huile du carter moteur.
1. Hublot de contrôle du niveau d’huile
moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
32

1. Bouchon de remplissage de l’huile moteur
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

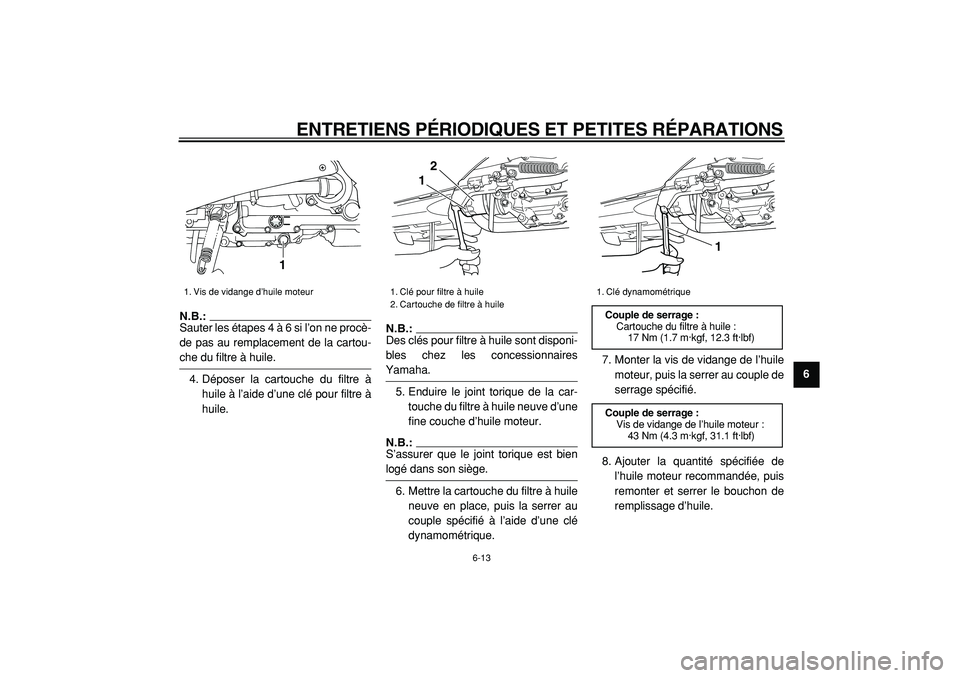

6-13
2
3
4
5
67
8
9
N.B.:
Sauter les étapes 4 à 6 si l’on ne procè-
de pas au remplacement de la cartou-

che du filtre à huile.
4. Déposer la cartouche du filtre à
huile à l’aide d’une clé pour filtre à
huile.
N.B.:
Des clés pour filtre à huile sont disponi-
bles chez les concessionnaires

Yamaha.
5. Enduire le joint torique de la car-
touche du filtre à huile neuve d’une
fine couche d’huile moteur.
N.B.:
S’assurer que le joint torique est bien

logé dans son siège.
6. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au
couple spécifié à l’aide d’une clé
dynamométrique.7. Monter la vis de vidange de l’huile
moteur, puis la serrer au couple de
serrage spécifié.
8. Ajouter la quantité spécifiée de
l’huile moteur recommandée, puis
remonter et serrer le bouchon de
remplissage d’huile.
1. Vis de vidange d’huile moteur
1

1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1

1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

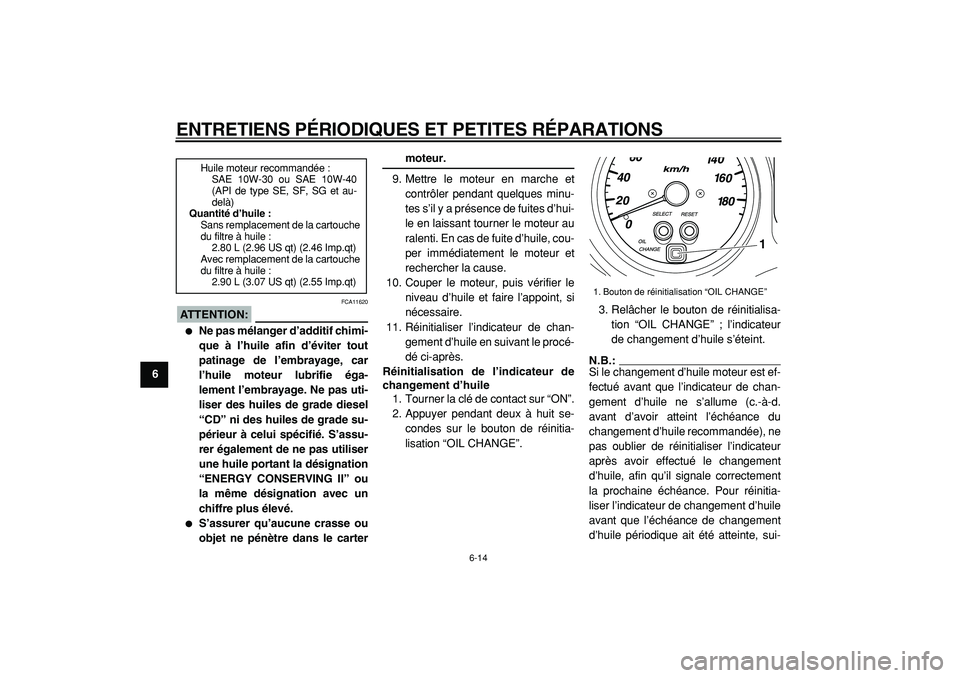

6-14
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA11620

Ne pas mélanger d’additif chimi-
que à l’huile afin d’éviter tout
patinage de l’embrayage, car
l’huile moteur lubrifie éga-
lement l’embrayage. Ne pas uti-
liser des huiles de grade diesel
“CD” ni des huiles de grade su-
périeur à celui spécifié. S’assu-
rer également de ne pas utiliser
une huile portant la désignation
“ENERGY CONSERVING II” ou
la même désignation avec un
chiffre plus élevé.

S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
9. Mettre le moteur en marche et
contrôler pendant quelques minu-
tes s’il y a présence de fuites d’hui-
le en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, cou-
per immédiatement le moteur et
rechercher la cause.
10. Couper le moteur, puis vérifier le
niveau d’huile et faire l’appoint, si
nécessaire.
11. Réinitialiser l’indicateur de chan-
gement d’huile en suivant le procé-
dé ci-après.
Réinitialisation de l’indicateur de
changement d’huile
1. Tourner la clé de contact sur “ON”.
2. Appuyer pendant deux à huit se-
condes sur le bouton de réinitia-
lisation “OIL CHANGE”.3. Relâcher le bouton de réinitialisa-
tion “OIL CHANGE” ; l’indicateur
de changement d’huile s’éteint.
N.B.:
Si le changement d’huile moteur est ef-
fectué avant que l’indicateur de chan-
gement d’huile ne s’allume (c.-à-d.
avant d’avoir atteint l’échéance du
changement d’huile recommandée), ne
pas oublier de réinitialiser l’indicateur
après avoir effectué le changement
d’huile, afin qu’il signale correctement
la prochaine échéance. Pour réinitia-
liser l’indicateur de changement d’huile
avant que l’échéance de changement
d’huile périodique ait été atteinte, sui-

Huile moteur recommandée :
SAE 10W-30 ou SAE 10W-40
(API de type SE, SF, SG et au-
delà)
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt) (2.55 Imp.qt)
1. Bouton de réinitialisation “OIL CHANGE”
1
