YAMAHA TMAX 2012 Manuale duso (in Italian)

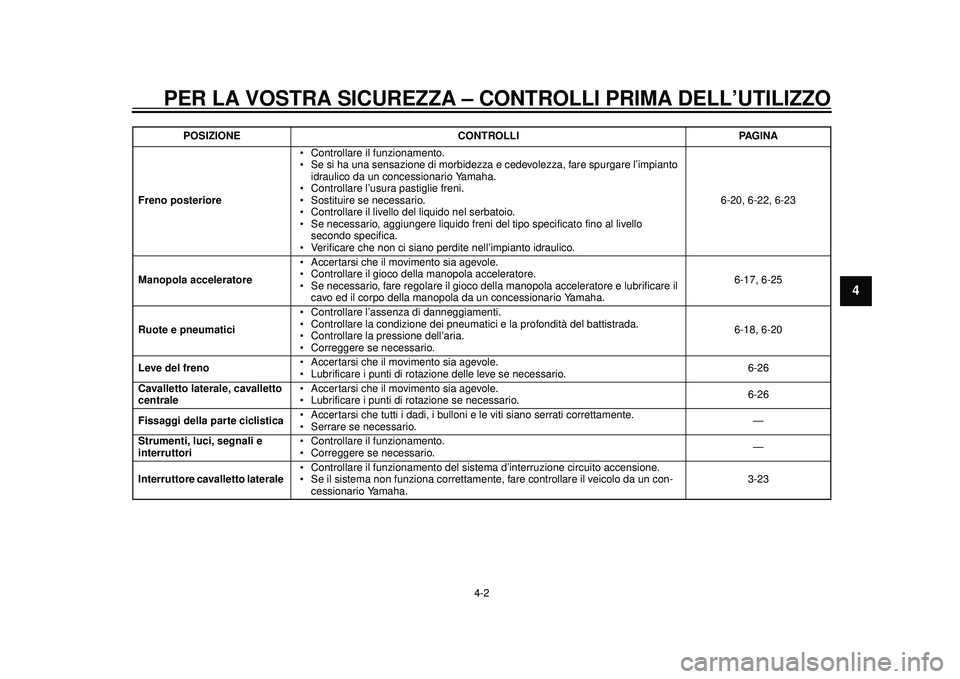

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
2
345
6
7
8
9
Freno posteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza
e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere li quido freni del tipo specificato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-22, 6-23
Manopola acceleratore Accertarsi che il movimento sia agevole.
Controllare il gioco de
lla manopola acceleratore.
Se necessario, fare regolare il gioco del la manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-17, 6-25
Ruote e pneumatici Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumat
ici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario. 6-18, 6-20
Leve del freno Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione
delle leve se necessario. 6-26
Cavalletto laterale, cavalletto
centrale Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.
6-26
Fissaggi della parte ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamente.
Serrare se necessario. —
Strumenti, luci, segnali e
interruttori Controllare il funzionamento.
Correggere se necessario.
—
Interruttore cavalletto laterale Controllare il funzionam
ento del sistema d’interruz ione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un con- cessionario Yamaha. 3-23
POSIZIONE CONTROLLI PAGINA
59C-9-H0.book 2 ページ ２０１１年９月１２日　月曜日　午後２時１１分

5-1
1
2
3
45
6
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU48710
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display mul-
tifunzione indica il codice di errore 30,
ma questo non è un malfunzionamen-
to. Girare la chiave su “OFF” e poi su
“ON” per cancellare il codice di errore.
Se non lo si fa, si impedisce al motore
di avviarsi nonostante il motore inizi a
girare quando si preme l’interruttore
avviamento.

un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, pre-
mere semplicemente l’interruttore av-viamento per riavviare il motore.
HAU34465
Accensione del motore ATTENZIONE
HCA10250
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prim a di utilizzare ilmezzo per la prima volta.
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, il
cavalletto laterale deve essere alzato.
Vedere pagina 3-23 per maggiori informa-
zioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
La seguente spia d’avvertimento, spia
di segnalazione ed indicatori dovreb-
bero accendersi per pochi secondi e
poi spegnersi.

Spia guasto motore

Spia immobilizer

Indicatore di sostituzione cinghia
trapezoidale

Indicatore cambio olio
ATTENZIONE
HCA15024
Se una spia d’avvertimento, una spia di
segnalazione o un indicatore non si spe-
gne, vedere le pagine 3-3, 3-4, 3-7, 3-8 o
3-10 per il controllo del circuito della cor-
rispondente spia d’avvertimento, spia di
59C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
2
3
456
7
8
9

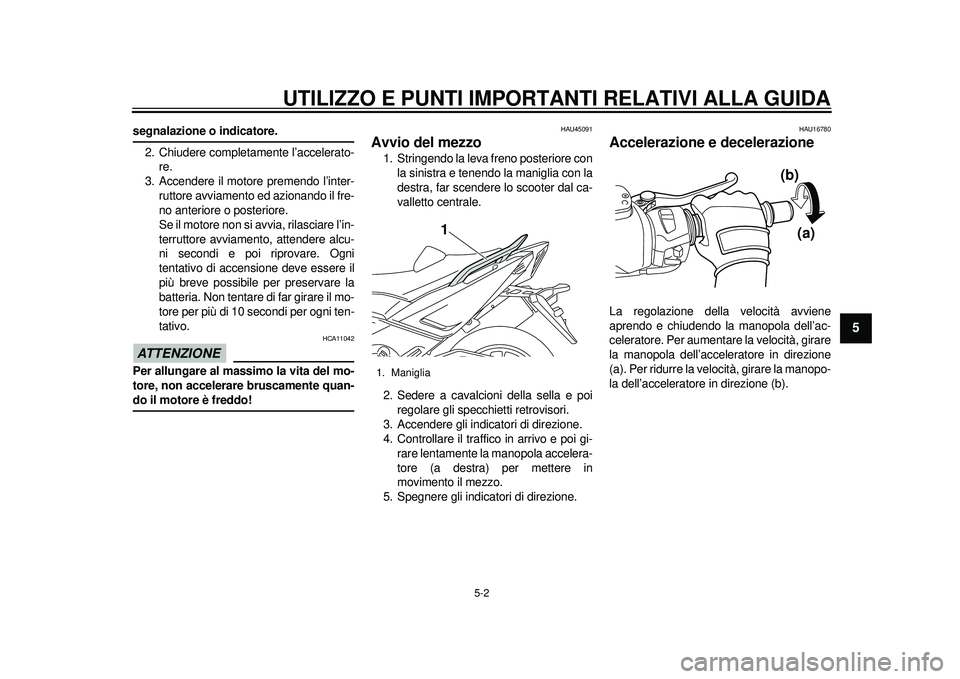

segnalazione o indicatore.2. Chiudere completamente l’accelerato- re.
3. Accendere il motore premendo l’inter- ruttore avviamento ed azionando il fre-
no anteriore o posteriore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
HAU45091
Avvio del mezzo 1. Stringendo la leva freno posteriore con la sinistra e tenendo la maniglia con la
destra, far scendere lo scooter dal ca-
valletto centrale.
2. Sedere a cavalcioni della sella e poi regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi- rare lentamente la manopola accelera-
tore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16780
Accelerazione e decelerazione La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
1. Maniglia
1
(a)
(b)
59C-9-H0.book 2 ページ ２０１１年９月１２日　月曜日　午後２時１１分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
45
6
7
8
9

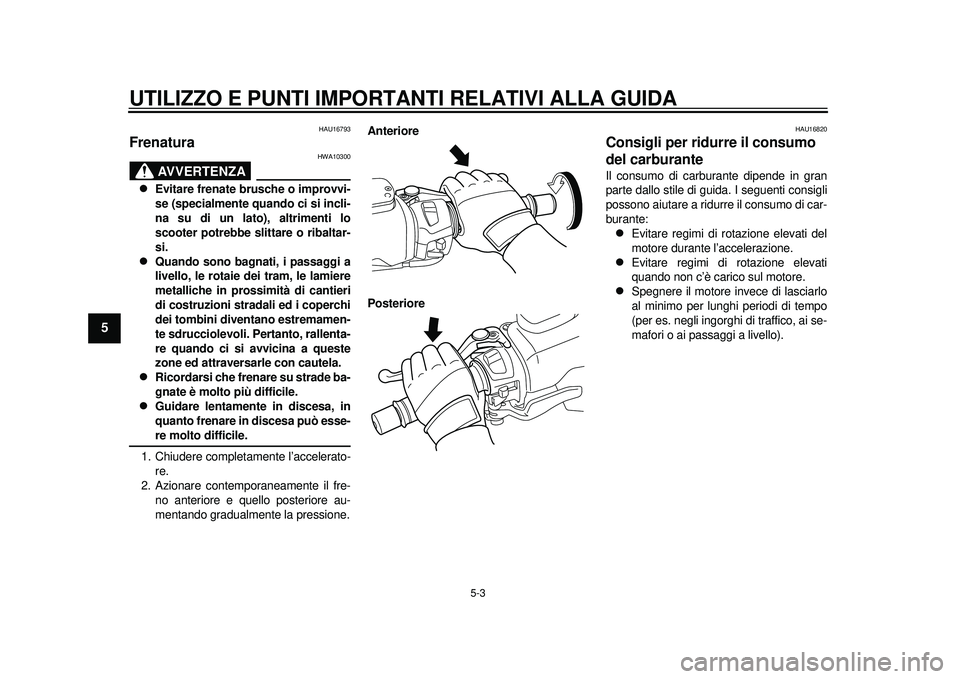

HAU16793
Frenatura
AVVERTENZA
HWA10300

Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.

Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.

Ricordarsi che frenare su strade ba-
gnate è molto più difficile.

Guidare lentamente in discesa, in
quanto frenare in discesa può esse-re molto difficile.
1. Chiudere completamente l’accelerato- re.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione. Anteriore
Posteriore
HAU16820
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurr
e il consumo di car-
burante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Evitare regimi di rotazione elevati
quando non c’è carico sul motore.

Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
59C-9-H0.book 3 ページ ２０１１年９月１２日　月曜日　午後２時１１分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
2
3
456
7
8
9

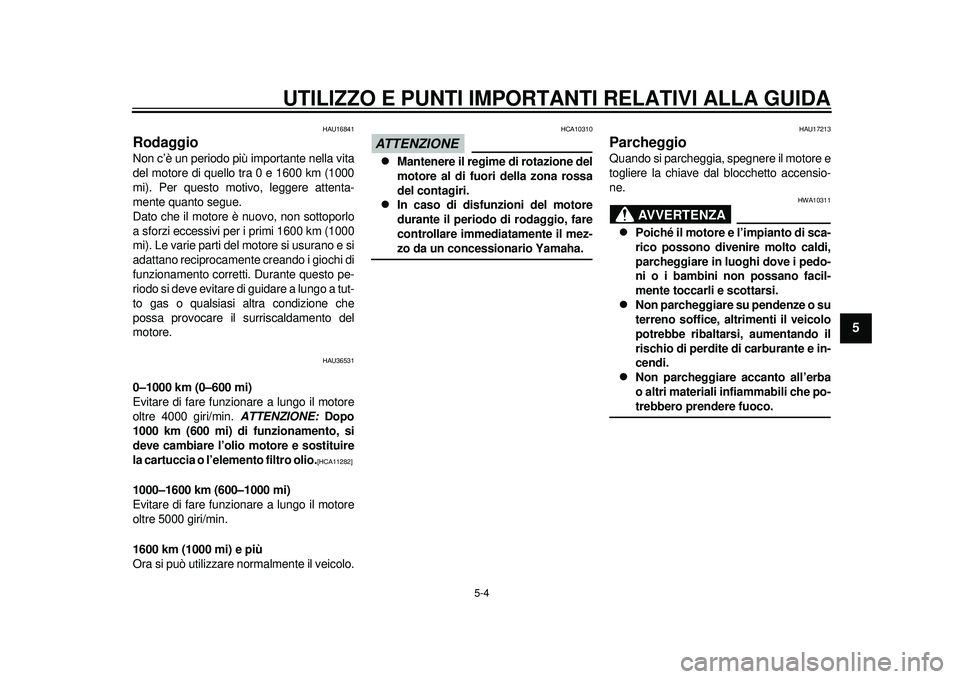

HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU36531
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 4000 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.
[HCA11282]

1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 5000 giri/min.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10310

Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.

In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.

Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.

Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
59C-9-H0.book 4 ページ ２０１１年９月１２日　月曜日　午後２時１１分

6-1
1
2
3
4
56
7
8
9
MANUTENZIONE E REGOLAZIONI PERIODICHE
HAU17244
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15122
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.

Effettuare operazi
oni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarliper evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qua lificati (se applicabi-
le). I concessionar i Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
59C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
2
3
4
567
8
9
HAU17391
Kit attrezzi Il kit attrezzi si trova sotto la sella. (Vedere
pagina 3-17.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.
1. Cavo portacasco
2. Kit di attrezzi in dotazione
12
59C-9-H0.book 2 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
1
2
3
4
56
7
8
9
HAU46861

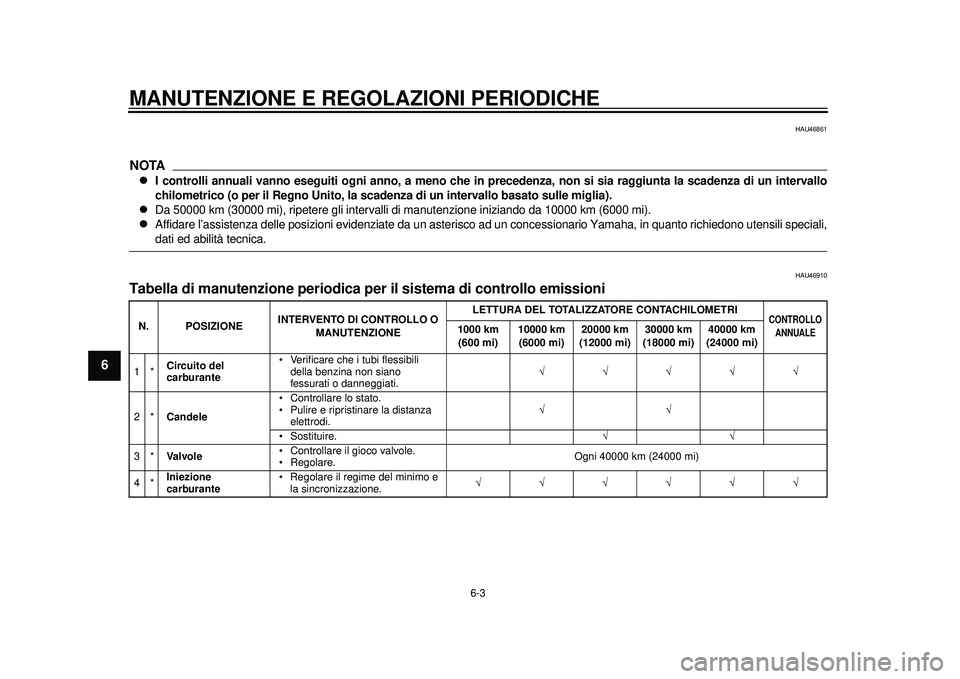

NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).

Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).

Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionar io Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
HAU46910
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Circuito del
carburante Verificare che i
tubi flessibili
della benzina non siano
fessurati o danneggiati. 
2* Candele Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi. 
Sostituire. 
3* Va l vo l e Controllare il gioco valvole.
Regolare. Ogni 40000 km (24000 mi)
4* Iniezione
carburante Regolare il regime del minimo e
la sincronizzazione. 
59C-9-H0.book 3 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
2
3
4
567
8
9
HAU1770E

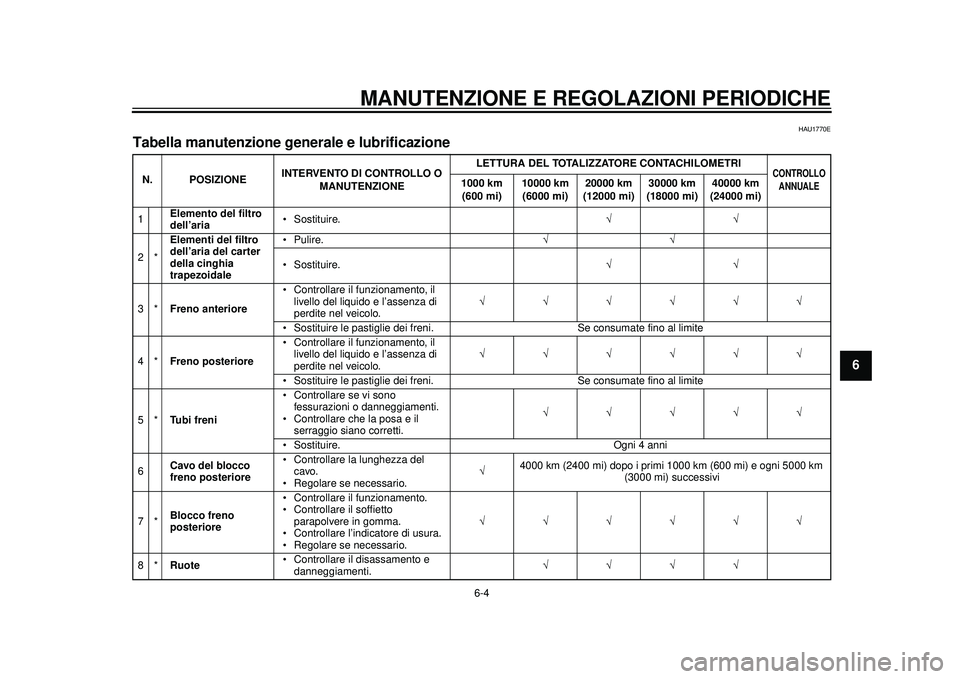

Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento del filtro
dell’aria Sostituire.

2* Elementi del filtro
dell’aria del carter
della cinghia
trapezoidale

Sostituire. 
3* Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. 
Sostituire le pastiglie dei fren i. Se consumate fino al limite
4* Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. 
Sostituire le pastiglie dei fren i. Se consumate fino al limite
5* Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti. 
Sostituire. Ogni 4 anni
6 Cavo del blocco
freno posteriore Controllare la lunghezza del
cavo.
Regolare se necessario. 
4000 km (2400 mi) dopo i primi 1000 km (600 mi) e ogni 5000 km
(3000 mi) successivi
7* Blocco freno
posteriore Controllare il funzionamento.
Controllare il soffietto
parapolvere in gomma.
Controllare l’indicatore di usura.
Regolare se necessario. 
8* Ruote Controllare il disassamento e
danneggiamenti. 
59C-9-H0.book 4 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
1
2
3
4
56
7
8
9
9*Pneumatici Controllare la profondità del
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. 
10 * Cuscinetti delle
ruote Controllare che il cuscinetto non
sia allentato o danneggiato. 
11 * Cinghia di
trasmissione Controllare lo stato della
cinghia.
Sostituire se danneggiata.
Controllare la tensione della cinghia.
Regolare se necessario. 
Ogni 10000 km (6000 mi) fino a
40000 km (24000 mi), poi ogni
5000 km (3000 mi)
12 * Puleggia
conduttrice e
albero secondario Lubrificare.

13 * Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti
e la durezza della sterzo. 
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
14 * Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i
bulloni e le viti siano serrati
correttamente. 
15 Perno di rotazione
della leva freno
anteriore Lubrificare con grasso al
silicone. 
16 Perno di rotazione
leva freno
posteriore Lubrificare con grasso al
silicone. 
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-H0.book 5 ページ ２０１１年９月１２日　月曜日　午後２時１１分
