Pour la sécurité – contrôles avant utilisation
FAU63440
Toujours effectuer ces contrôles avant chaque dép art afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien co rrect du véhicule augmente les risques
d’accident ou d’endommagement. Ne pas conduire le véhicule en cas de détection
d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLESPAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de
fuite au niveau des durites
d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont ni bouchées,
craquelées ou autrement endommagées, et qu’elles
sont branchées correctement. 4-15
Huile moteur Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 7-11
Liquide de
refroidissement Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit de refr oidissement et s’assurer de
l’absence de toute fuite. 7-14
Frein avant Contrôler le fonctionnement.
Faire purger le circ
uit hydraulique par un
concessionnaire Yamaha en cas de sensation de
mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du li quide de frein du type spécifié
jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-21,
7-23
2PW-28199-F1.book 1 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Pour la sécurité – contrôles avant utilisation
5-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un
concessionnaire Yamaha en cas de sensation de
mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liqui de de frein du type spécifié
jusqu’au niveau spécifié.
Contrôler le circuit hydraul ique et s’assurer de l’absence
de toute fuite. 7-21,
7-23
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler
la garde de la poignée des
gaz et lubrifier le câble et le boîtier de la poignée des
gaz par un concessionnaire Yamaha. 7-17,
7-26
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des
sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire. 7-18,
7-20
Leviers de frein S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 7-26
Béquille centrale,
béquille latérale S’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.
7-27
Attaches du cadre S’assurer que tous les écrous
et vis sont correctement
serrés.
Serrer si nécessaire. —
Instruments, éclairage,
signalisation et
contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.
—
Contacteur de béquille
latérale Contrôler le fonctionnement
du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 4-23
ÉLÉMENTS CONTRÔLES PAGES
2PW-28199-F1.book 2 ページ ２０１５年９月１６日　水曜日　午後１時５７分

6-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Utilisation et conseils import ants concernant le pilotage
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU63621
N.B.
Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, l’affi-
chage indique le code d’erreur 30. Il ne
s’agit pas d’une défaillance. Éteindre
le véhicule, puis le redémarrer pour ef-
facer le code d’erreur. Si le contact
n’est pas coupé au préalable, le mo-
teur se lance mais ne se met pas en
marche lors de l’actionnement du bou-
ton du démarreur.
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en
marche.
2PW-28199-F1.book 1 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Utilisation et conseils importants concernant le pilotage
6-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU61552

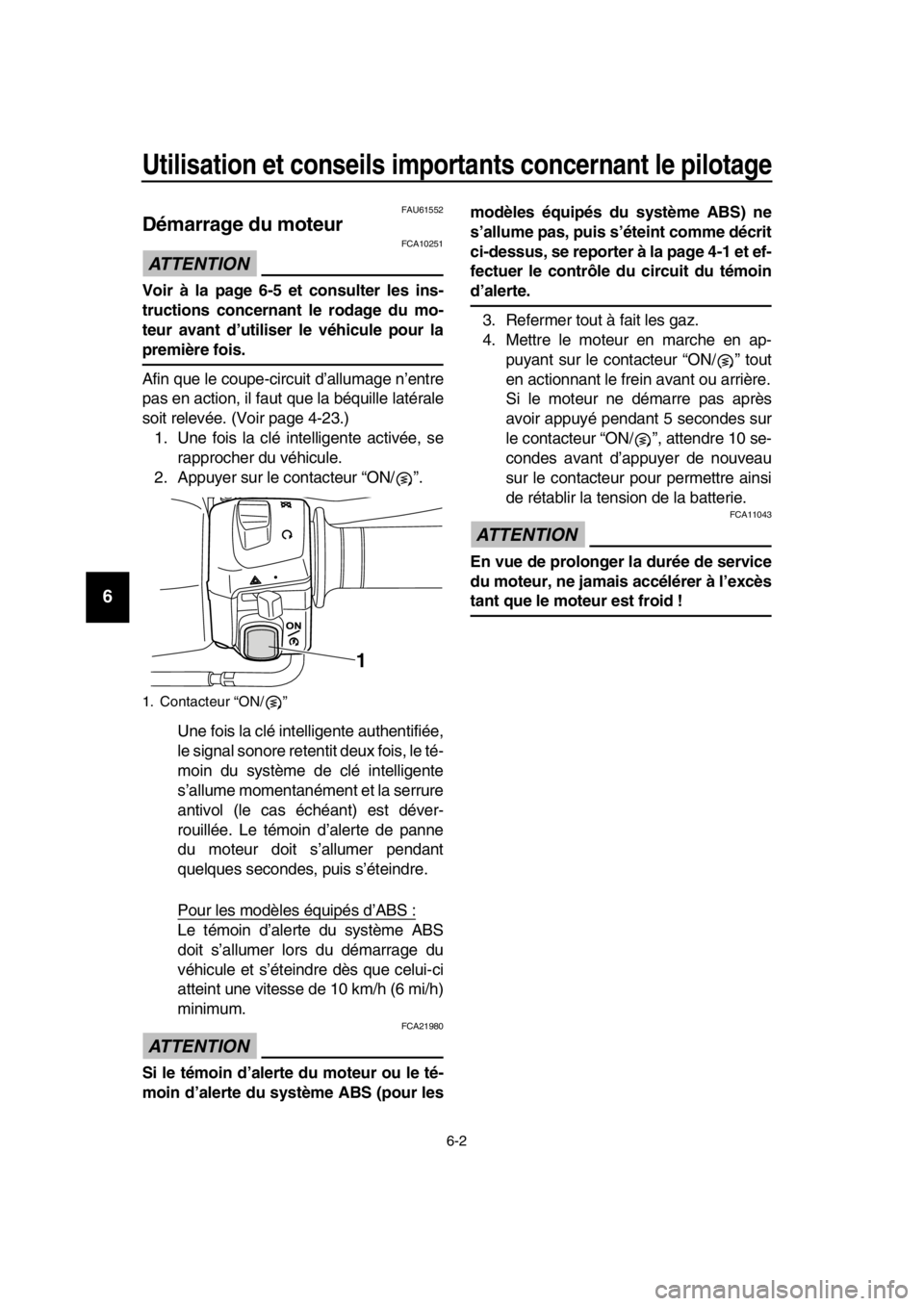

Démarrage du moteur
ATTENTION
FCA10251
Voir à la page 6-5 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée. (Voir page 4-23.) 1. Une fois la clé intelligente activée, se rapprocher du véhicule.
2. Appuyer sur le contacteur “ON/ ”.
Une fois la clé intelligente authentifiée,
le signal sonore retentit deux fois, le té-
moin du système de clé intelligente
s’allume momentanément et la serrure
antivol (le cas échéant) est déver-
rouillée. Le témoin d’alerte de panne
du moteur doit s’allumer pendant
quelques secondes, puis s’éteindre.
Pour les modèles équipés d’ABS :
Le témoin d’alerte du système ABS
doit s’allumer lors du démarrage du
véhicule et s’éteindre dès que celui-ci
atteint une vitesse de 10 km/h (6 mi/h)
minimum.
ATTENTION
FCA21980
Si le témoin d’alerte du moteur ou le té-
moin d’alerte du système ABS (pour les modèles équipés du
système ABS) ne
s’allume pas, puis s’éteint comme décrit
ci-dessus, se reporter à la page 4-1 et ef-
fectuer le contrôle du circuit du témoin
d’alerte.
3. Refermer tout à fait les gaz.
4. Mettre le moteur en marche en ap- puyant sur le contacteur “ON/ ” tout
en actionnant le frein avant ou arrière.
Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur “ON/ ”, attendre 10 se-
condes avant d’appuyer de nouveau
sur le contacteur pour permettre ainsi
de rétablir la tension de la batterie.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
1. Contacteur “ON/ ”
1
2PW-28199-F1.book 2 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Utilisation et conseils importants concernant le pilotage
6-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU45093

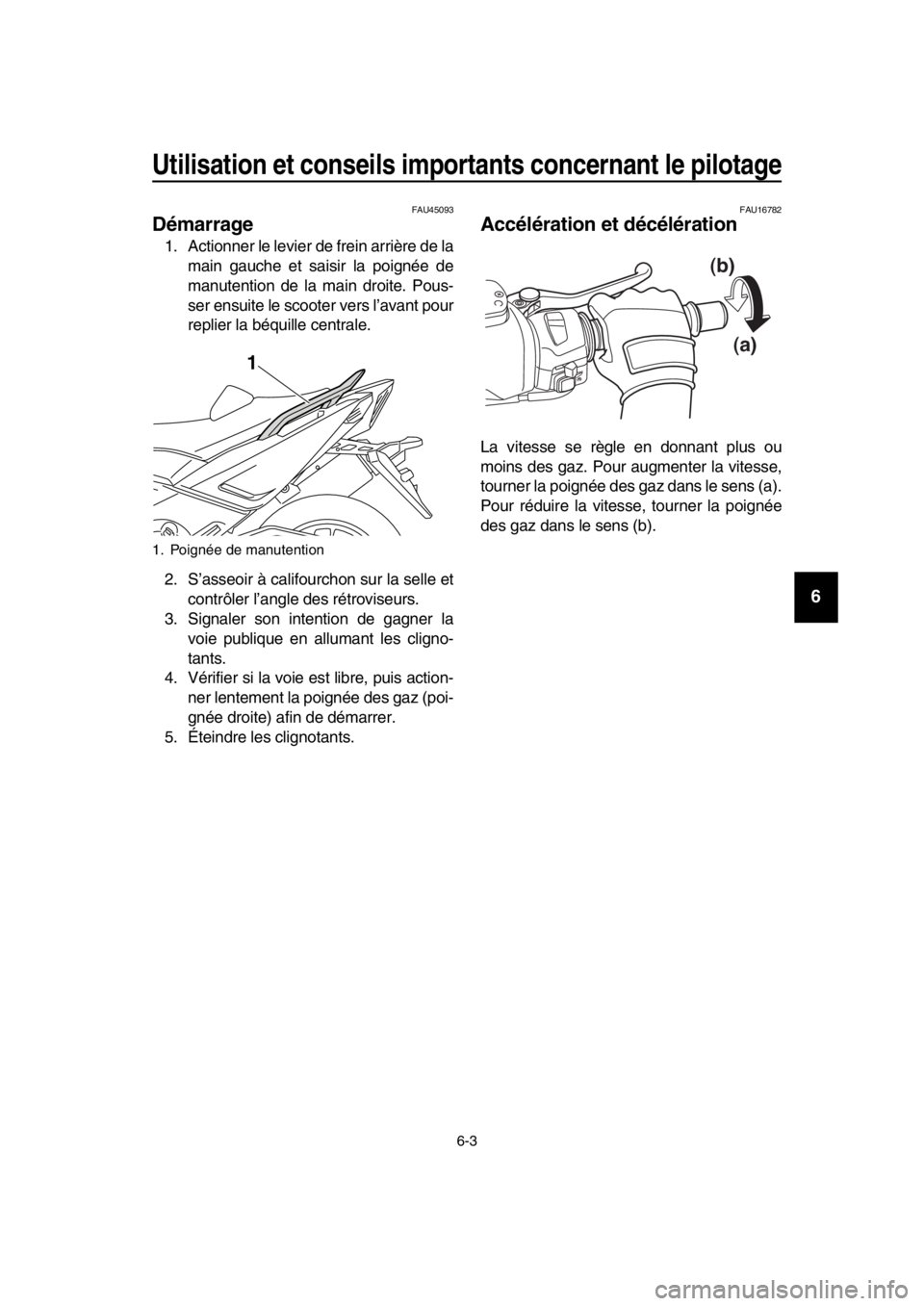

Démarrage
1. Actionner le levier de frein arrière de la main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action- ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
FAU16782
Accélération et décélération
La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des ga z dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
1. Poignée de manutention
1
(a)
(b)
2PW-28199-F1.book 3 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Utilisation et conseils importants concernant le pilotage
6-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU16794
Freinage
AVERTISSEMENT
FWA10301
Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrême ment glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.
Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
Rouler lentement dans les des-
centes, car les freinages en des-
cente peuvent être très difficiles.
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins avant et arrière en augmentant pro-
gressivement la pression.

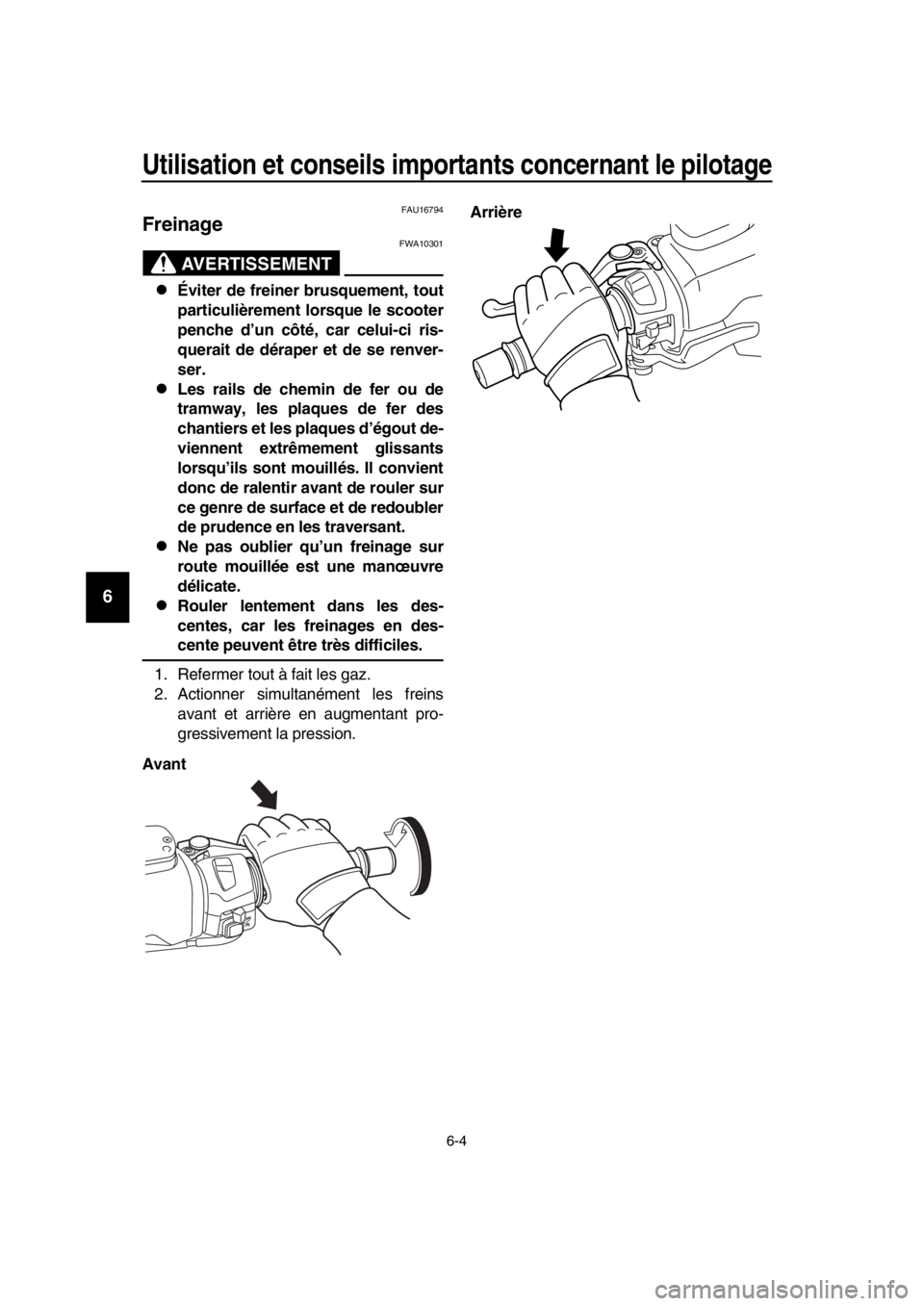

Avant Arrière
2PW-28199-F1.book 4 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Utilisation et conseils importants concernant le pilotage
6-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU16821
Comment réduire sa
consommation de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16842
Rodage du moteur
Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU36532
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 4100 tr/mn. ATTENTION: Changer
l’huile moteur et remplacer l’élément ou
la cartouche du filtre à huile après 1000
km (600 mi) d’utilisation.
[FCA11283]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 5000 tr/mn.
1600 km (1000 mi) et au-delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
2PW-28199-F1.book 5 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Utilisation et conseils importants concernant le pilotage
6-6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU63740
Stationnement
Lors du stationnement, éteindre le véhicule
et désactiver la clé intelligente.
AVERTISSEMENT
FWA10312
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d’incendie.
N.B.
Même lorsque le véhicule est stationné
dans un endroit séparé par une barrière ou
par la vitrine d’un magasin, et si la clé intel-
ligente se trouve dans sa plage de fonction-
nement, des tiers peuvent être en mesure
de mettre le moteur en marche et de
conduire le véhicule. Désactiver la clé intel-
ligente lorsque le véhicule reste sans sur-
veillance. (Voir page 3-5.)
2PW-28199-F1.book 6 ページ ２０１５年９月１６日　水曜日　午後１時５７分

7-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Entretien périodique et réglage
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrific ations périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité est l’impératif numéro
un du bon motocycliste. Les points de
contrôle, réglage et lubrification principaux
du véhicule sont expliqués aux pages sui-
vantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconi sées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur av ant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations concernant le monoxyde de car-
bone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
dir les éléments de frein avant de les
toucher.
2PW-28199-F1.book 1 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les entretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et l’ou-
tillage nécessaires. L’entretien, le rempla-
cement et les réparations des organes du
système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
FAU17392
Trousse de réparation
La trousse de réparatio n se trouve sous la
selle.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires p our effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.

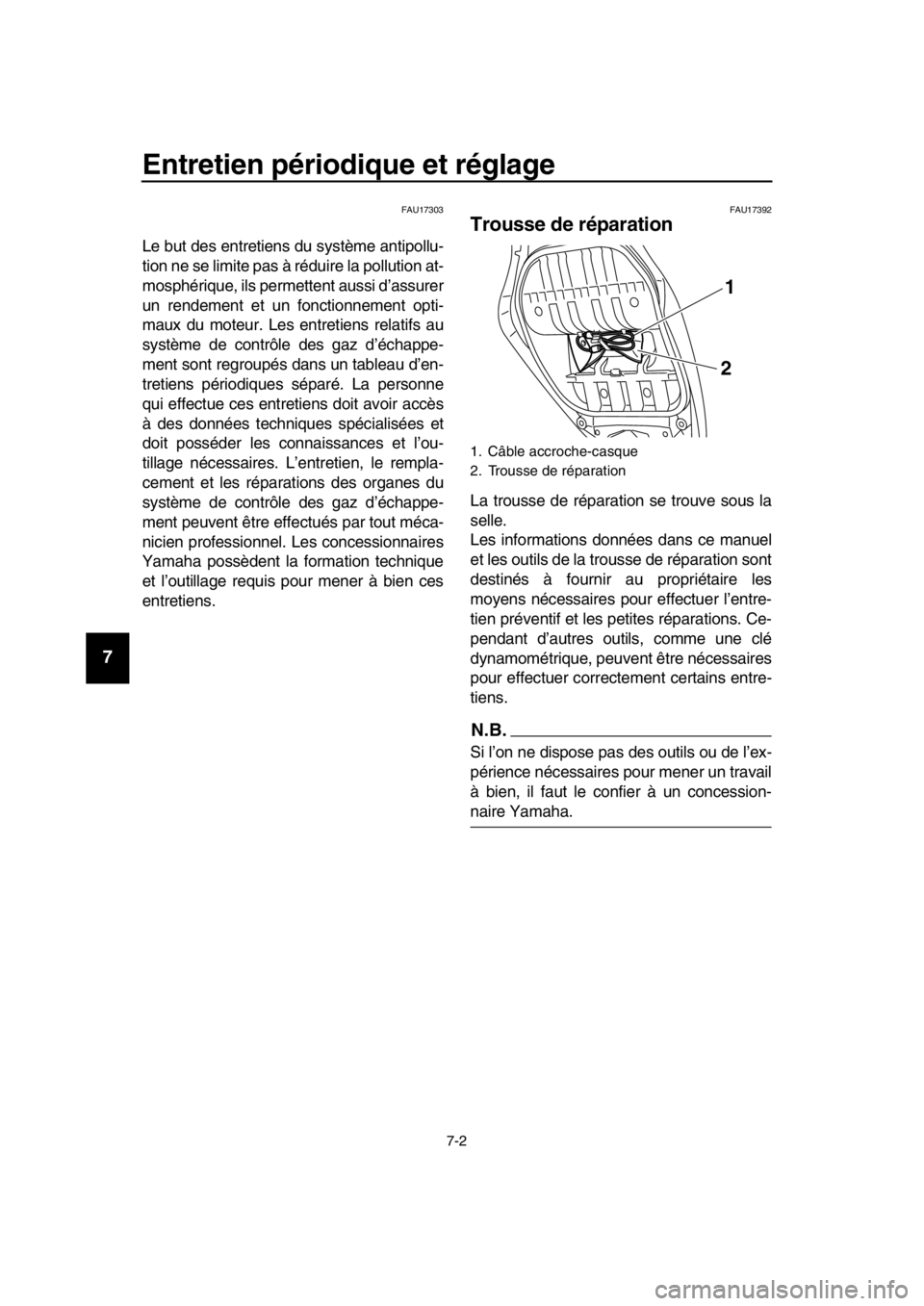

1. Câble accroche-casque
2. Trousse de réparation
1
2
2PW-28199-F1.book 2 ページ ２０１５年９月１６日　水曜日　午後１時５７分
