YAMAHA TMAX 2016 Notices Demploi (in French)

Entretien périodique et réglage
7-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU54502
Veilleuses
Ce modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU24182
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
2PW-28199-F1.book 33 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU52322

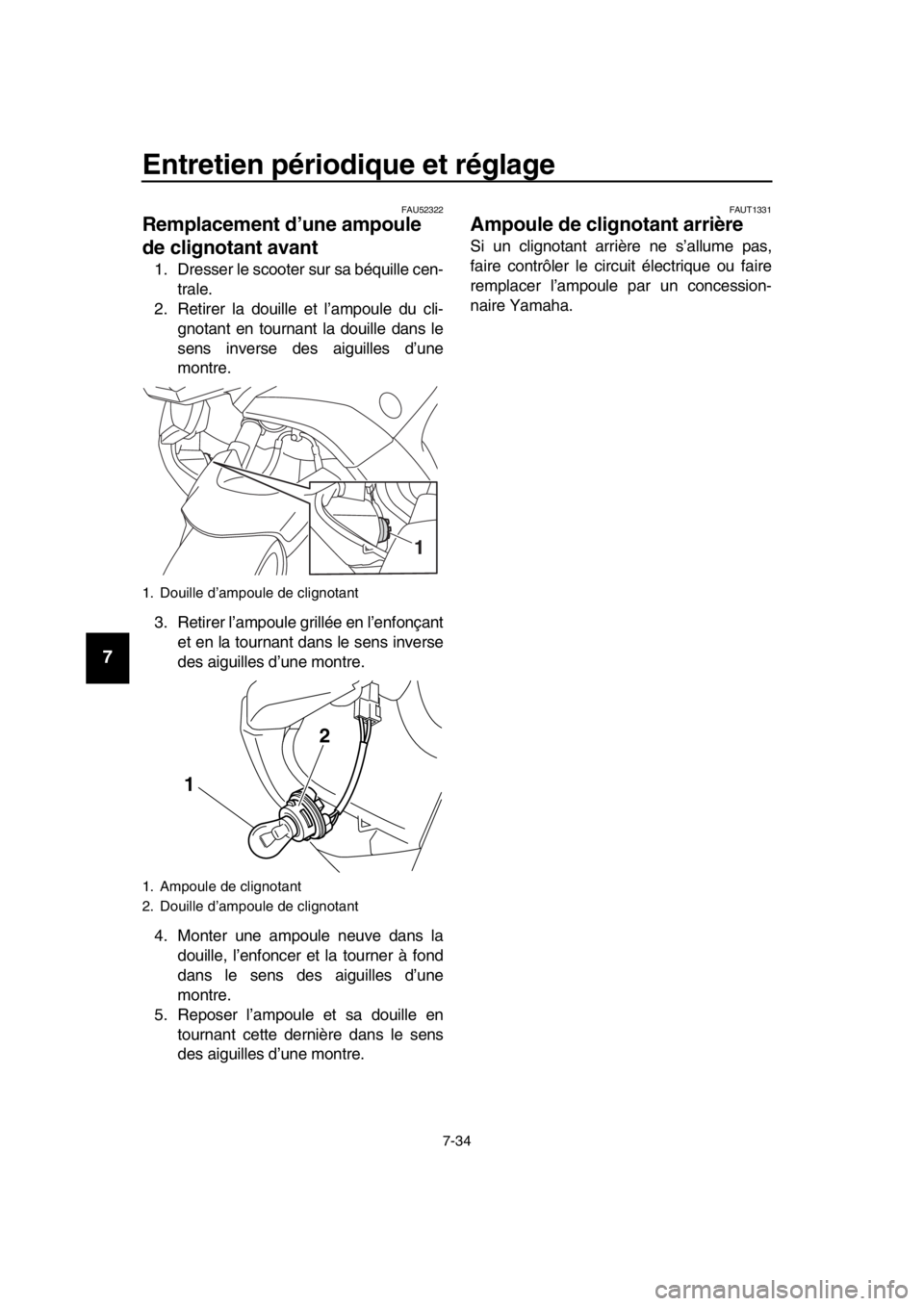

Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquille cen- trale.
2. Retirer la douille et l’ampoule du cli-
gnotant en tournant la douille dans le
sens inverse des aiguilles d’une
montre.
3. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
FAUT1331
Ampoule de clignotant arrière
Si un clignotant arrière ne s’allume pas,
faire contrôler le circuit électrique ou faire
remplacer l’ampoule par un concession-
naire Yamaha.
1. Douille d’ampoule de clignotant
1. Ampoule de clignotant
2. Douille d’ampoule de clignotant
1
1 2
2PW-28199-F1.book 34 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU24314
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Retirer le bloc d’éclairage de la plaque d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule d’éclairage de la plaque d’immatricula-
tion pour déposer la douille et l’am-
poule.
3. Extraire l’ampoule grillée en tirant sur celle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai- rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU61562
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’ef fectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le scooter à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connais sances, du savoir-
faire et des outils néc essaires à un entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner de s réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.
Diagnostic de pannes du système de
clé intelligente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.
La clé intelligente est-elle activée ?
(Voir page 3-5.)
La pile de la clé intelligente est-elle dé-
1. Vis
1. Bloc d’éclairage de la plaque d’immatriculation
2. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
1 2
2PW-28199-F1.book 35 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
chargée ? (Voir page 3-6.)
La pile de la clé intelligente est-elle ins-
tallée correctement ? (Voir page 3-6.)
La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
La batterie du véhicule est-elle déchar-
gée ? Si c’est le cas, le système de clé
intelligente ne fonctionne pas. Faire
recharger la batterie du véhicule ou la
remplacer. (Voir page 7-29.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.
Se reporter au mode d’urgence à la page
7-39 pour savoir comment démarrer le mo-
teur sans utiliser la clé intelligente.
2PW-28199-F1.book 36 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU63470

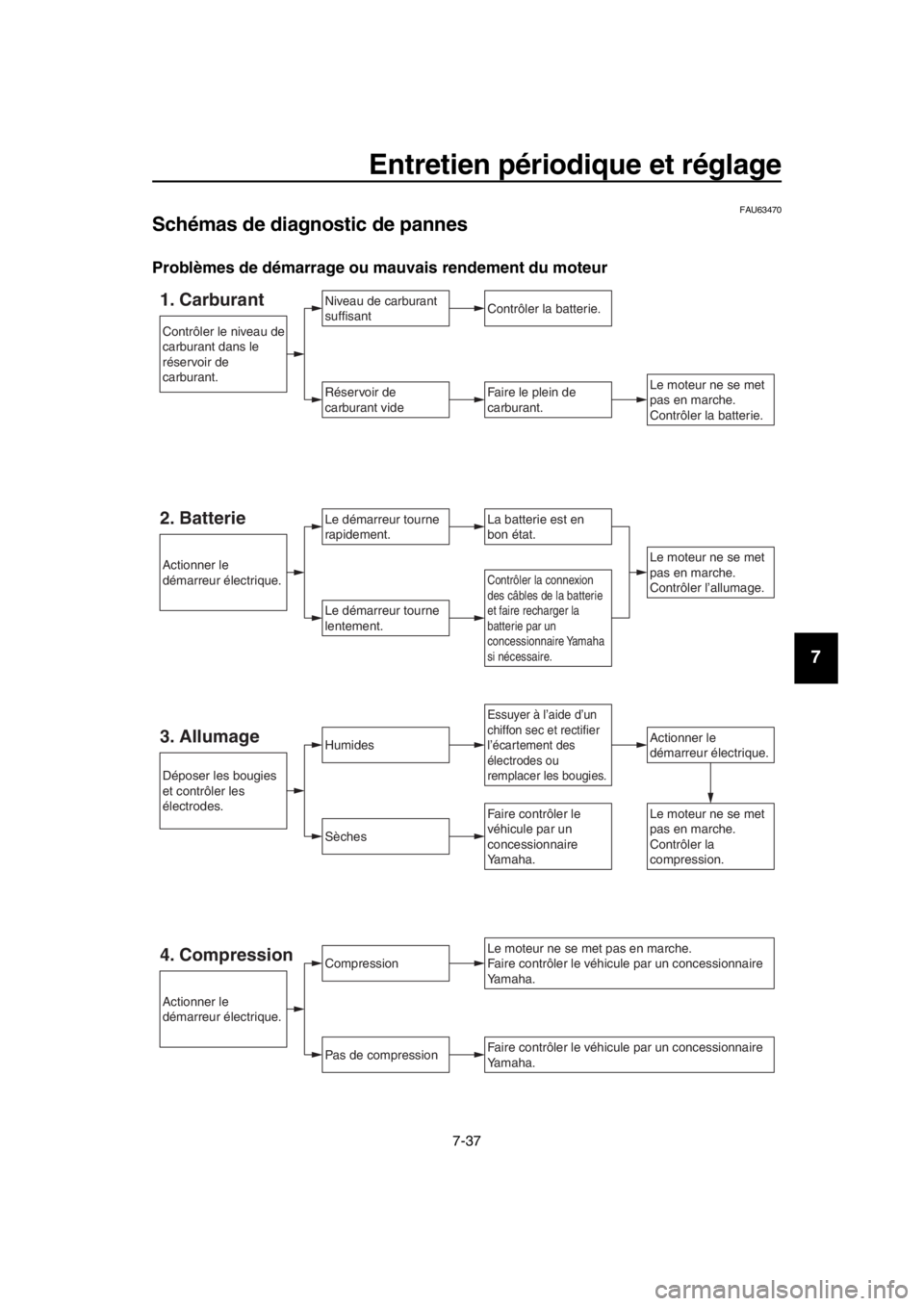

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer les bougies.
Contrôler la connexion
des câbles de la batterie
et faire recharger la
batterie par un
concessionnaire Yamaha
si nécessaire.
2. BatterieLa batterie est en
bon état.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumidesActionner le
démarreur électrique.
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer les bougies
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
2PW-28199-F1.book 37 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-38
1
2
3
4
5
6
7
8
9
10
11
12
13
14

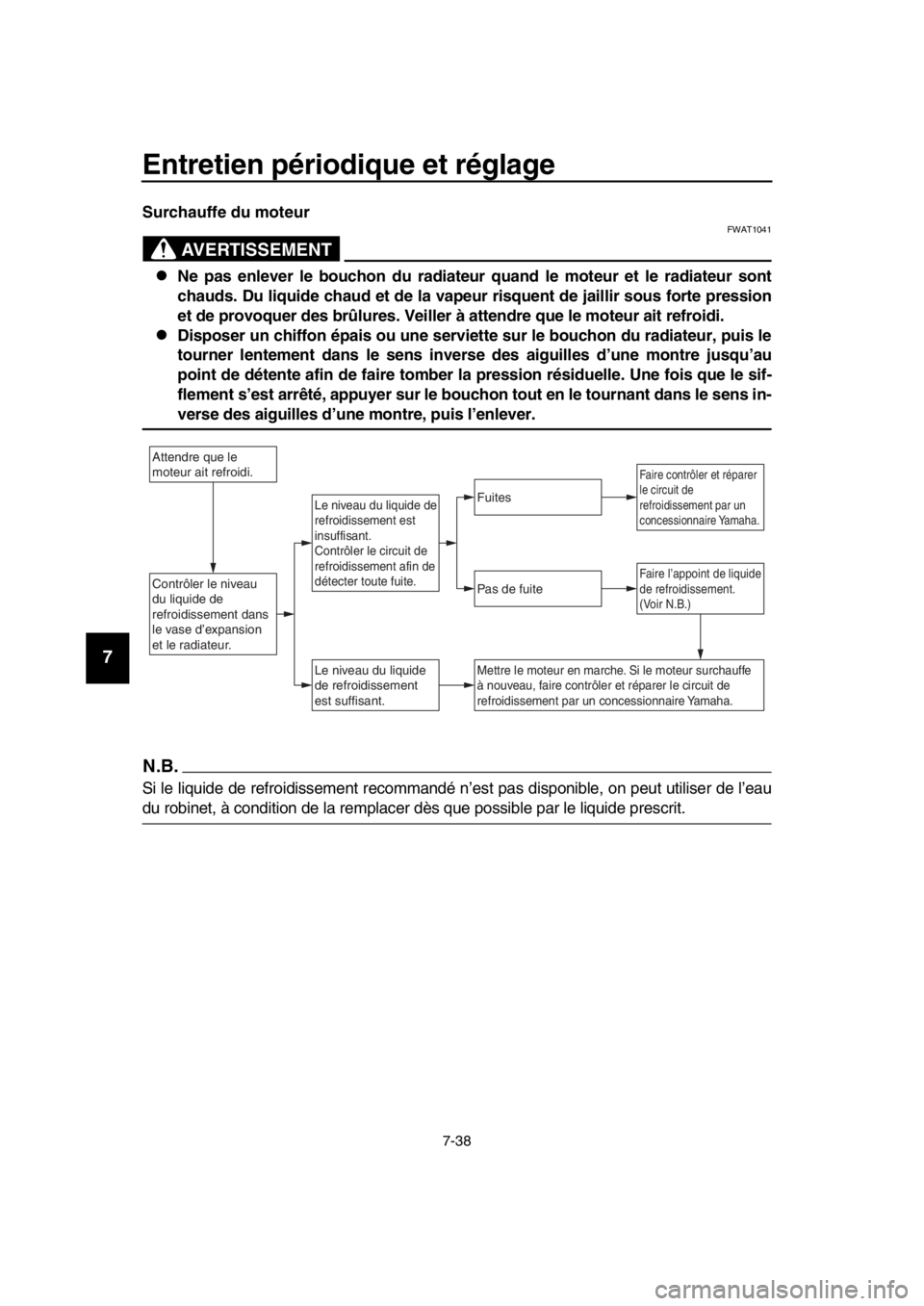

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont
chauds. Du liquide chaud et de la vapeur risquent de jaillir sous forte pression
et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une servie tte sur le bouchon du radiateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au
point de détente afin de faire tomber la pression résiduelle. Une fois que le sif-
flement s’est arrêté, appuyer sur le bouchon t out en le tournant dans le sens in-
verse des aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
2PW-28199-F1.book 38 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-39
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU61545

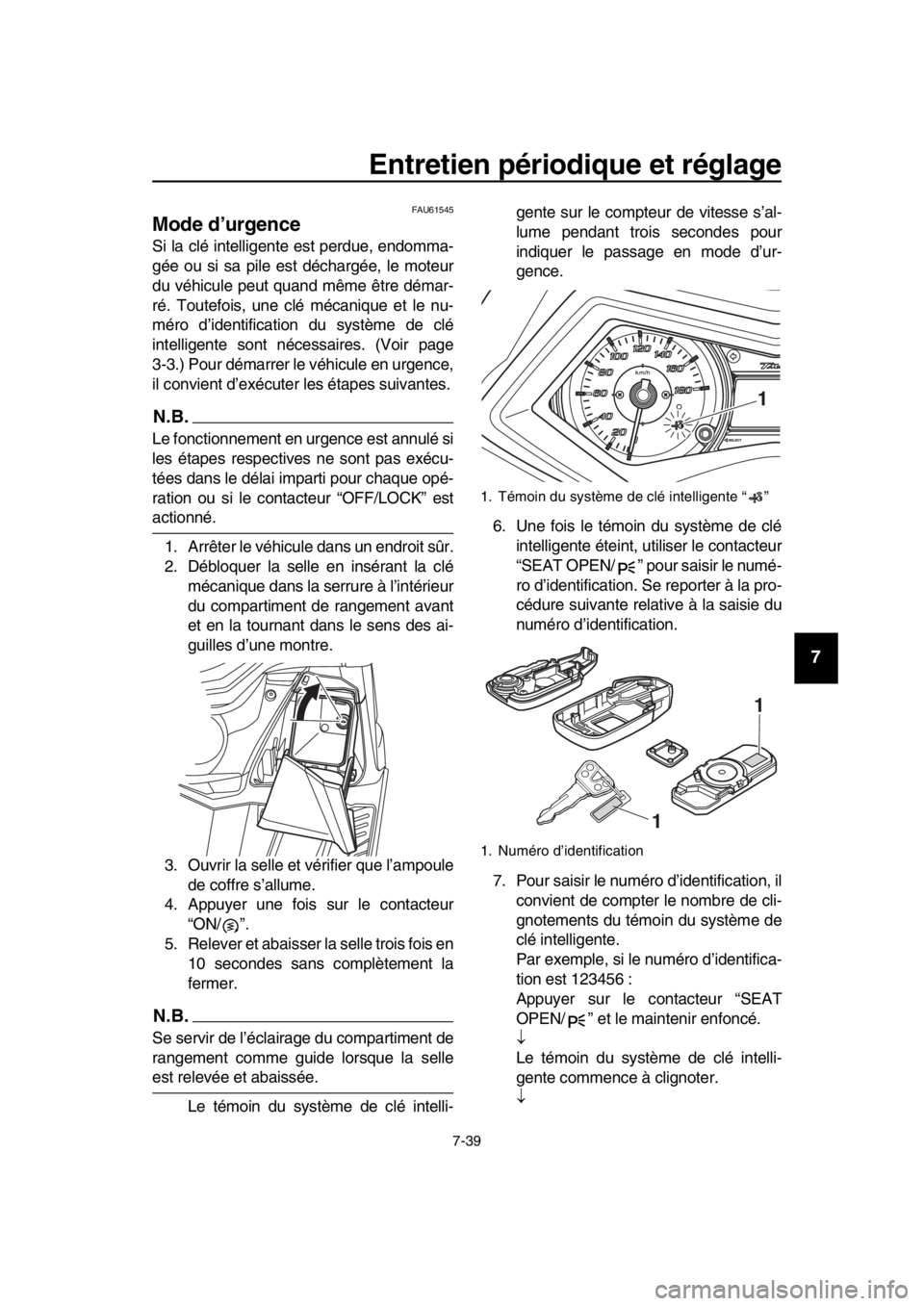

Mode d’urgence
Si la clé intelligente est perdue, endomma-
gée ou si sa pile est déchargée, le moteur
du véhicule peut quand même être démar-
ré. Toutefois, une clé mécanique et le nu-
méro d’identification du système de clé
intelligente sont nécessaires. (Voir page
3-3.) Pour démarrer le véhicule en urgence,
il convient d’exécuter les étapes suivantes.
N.B.
Le fonctionnement en urgence est annulé si
les étapes respectives ne sont pas exécu-
tées dans le délai imparti pour chaque opé-
ration ou si le contacteur “OFF/LOCK” est
actionné.
1. Arrêter le véhicule dans un endroit sûr.
2. Débloquer la selle en insérant la clé mécanique dans la serrure à l’intérieur
du compartiment de rangement avant
et en la tournant dans le sens des ai-
guilles d’une montre.
3. Ouvrir la selle et vérifier que l’ampoule de coffre s’allume.
4. Appuyer une fois sur le contacteur “ON/ ”.
5. Relever et abaisser la selle trois fois en 10 secondes sans complètement la
fermer.
N.B.
Se servir de l’éclairage du compartiment de
rangement comme guide lorsque la selle
est relevée et abaissée.
Le témoin du système de clé intelli- gente sur le compteur de vitesse s’al-
lume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence.
6. Une fois le témoin du système de clé intelligente éteint, utiliser le contacteur
“SEAT OPEN/ ” pour saisir le numé-
ro d’identification. Se reporter à la pro-
cédure suivante relative à la saisie du
numéro d’identification.
7. Pour saisir le numér o d’identification, il
convient de compter le nombre de cli-
gnotements du témoin du système de
clé intelligente.
Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le contacteur “SEAT
OPEN/ ” et le maintenir enfoncé.

Le témoin du système de clé intelli-
gente commence à clignoter.

1. Témoin du système de clé intelligente “ ”
1. Numéro d’identification
1
1 1
2PW-28199-F1.book 39 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien périodique et réglage
7-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14

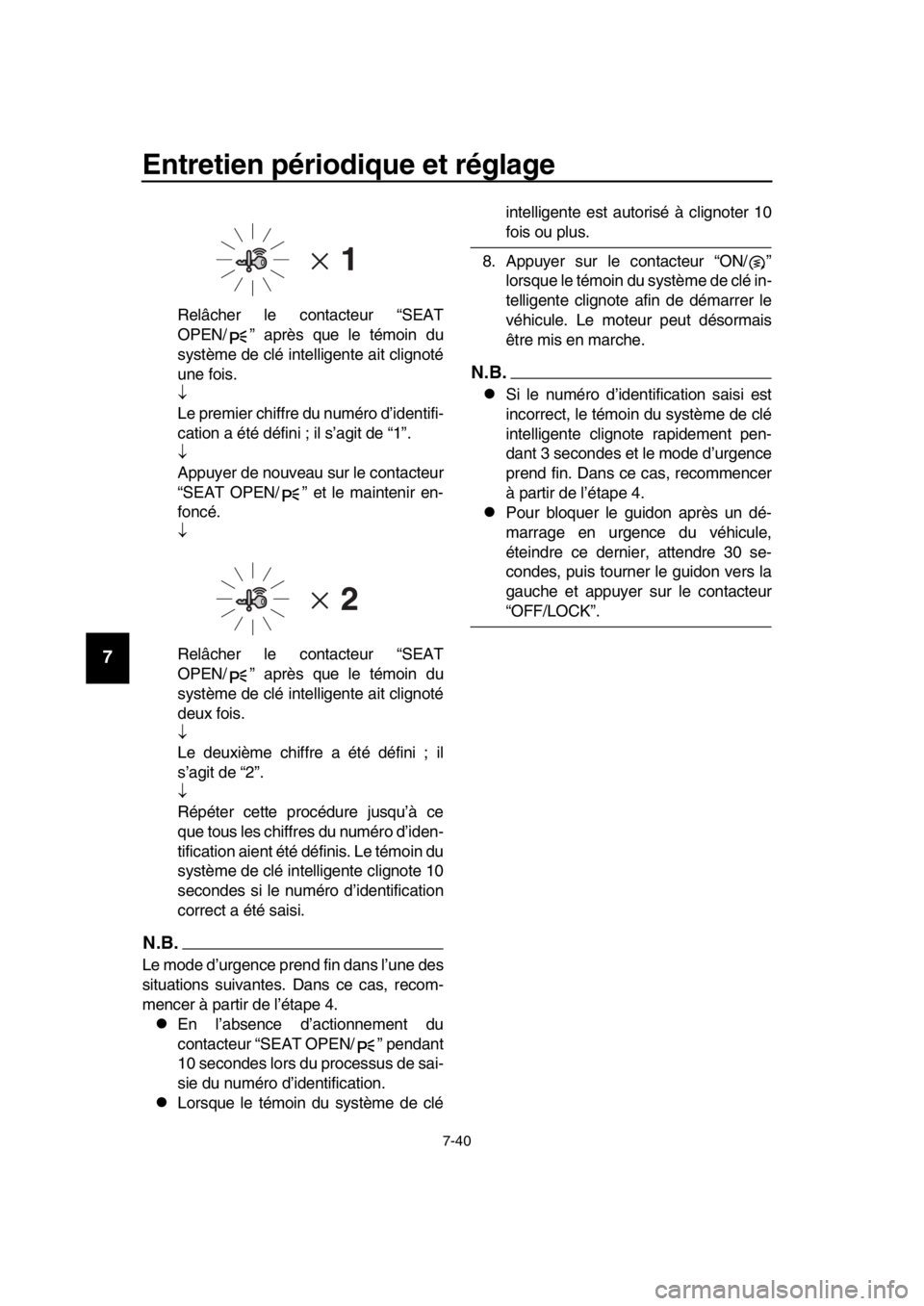

Relâcher le contacteur “SEAT
OPEN/ ” après que le témoin du
système de clé intelligente ait clignoté
une fois.

Le premier chiffre du numéro d’identifi-
cation a été défini ; il s’agit de “1”.

Appuyer de nouveau sur le contacteur
“SEAT OPEN/ ” et le maintenir en-
foncé.

Relâcher le contacteur “SEAT
OPEN/ ” après que le témoin du
système de clé intelligente ait clignoté
deux fois.

Le deuxième chiffre a été défini ; il
s’agit de “2”.

Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro d’iden-
tification aient été définis. Le témoin du
système de clé intelligente clignote 10
secondes si le numéro d’identification
correct a été saisi.
N.B.
Le mode d’urgence prend fin dans l’une des
situations suivantes. Dans ce cas, recom-
mencer à partir de l’étape 4.
En l’absence d’actionnement du
contacteur “SEAT OPEN/ ” pendant
10 secondes lors du processus de sai-
sie du numéro d’identification.
Lorsque le témoin du système de clé intelligente est autorisé à clignoter 10
fois ou plus.
8. Appuyer sur le contacteur “ON/ ” lorsque le témoin du système de clé in-
telligente clignote afin de démarrer le
véhicule. Le moteur peut désormais
être mis en marche.
N.B.
Si le numéro d’identification saisi est
incorrect, le témoin du système de clé
intelligente clignote rapidement pen-
dant 3 secondes et le mode d’urgence
prend fin. Dans ce cas, recommencer
à partir de l’étape 4.
Pour bloquer le guidon après un dé-
marrage en urgence du véhicule,
éteindre ce dernier, attendre 30 se-
condes, puis tourner le guidon vers la
gauche et appuyer sur le contacteur
“OFF/LOCK”.
2PW-28199-F1.book 40 ページ ２０１５年９月１６日　水曜日　午後１時５７分

8-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Entretien et entreposage du scooter
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU26106
Soin
Un des attraits incont estés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conser ver les droits de la
garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la cr asse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10784
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abondamment à l’eau, sé-
2PW-28199-F1.book 1 ページ ２０１５年９月１６日　水曜日　午後１時５７分

Entretien et entreposage du scooter
8-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
cher immédiatement, puis vapori-
ser un produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à ne ttoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-
ner toute trace de détergent, car ce-
lui-ci abîmerait les pièces en
plastique.
Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
produits nettoyan ts abrasifs, de
dissolvant ou diluant, d’essence, de
dérouilleur, d’antirouille, d’antigel
ou d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants élec-
triques (fiches rapides, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges
dures afin d’éviter de griffer ou de
ternir. Certains produits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champ de vision afin de s’assurer que le
produit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’ef fectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide sa- vonneuse en veillant à ce que le mo-
teur soit froid. ATTENTION: Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
2PW-28199-F1.book 2 ページ ２０１５年９月１６日　水曜日　午後１時５７分
