Säkerhetsinformation
1-5
1
MAU60590

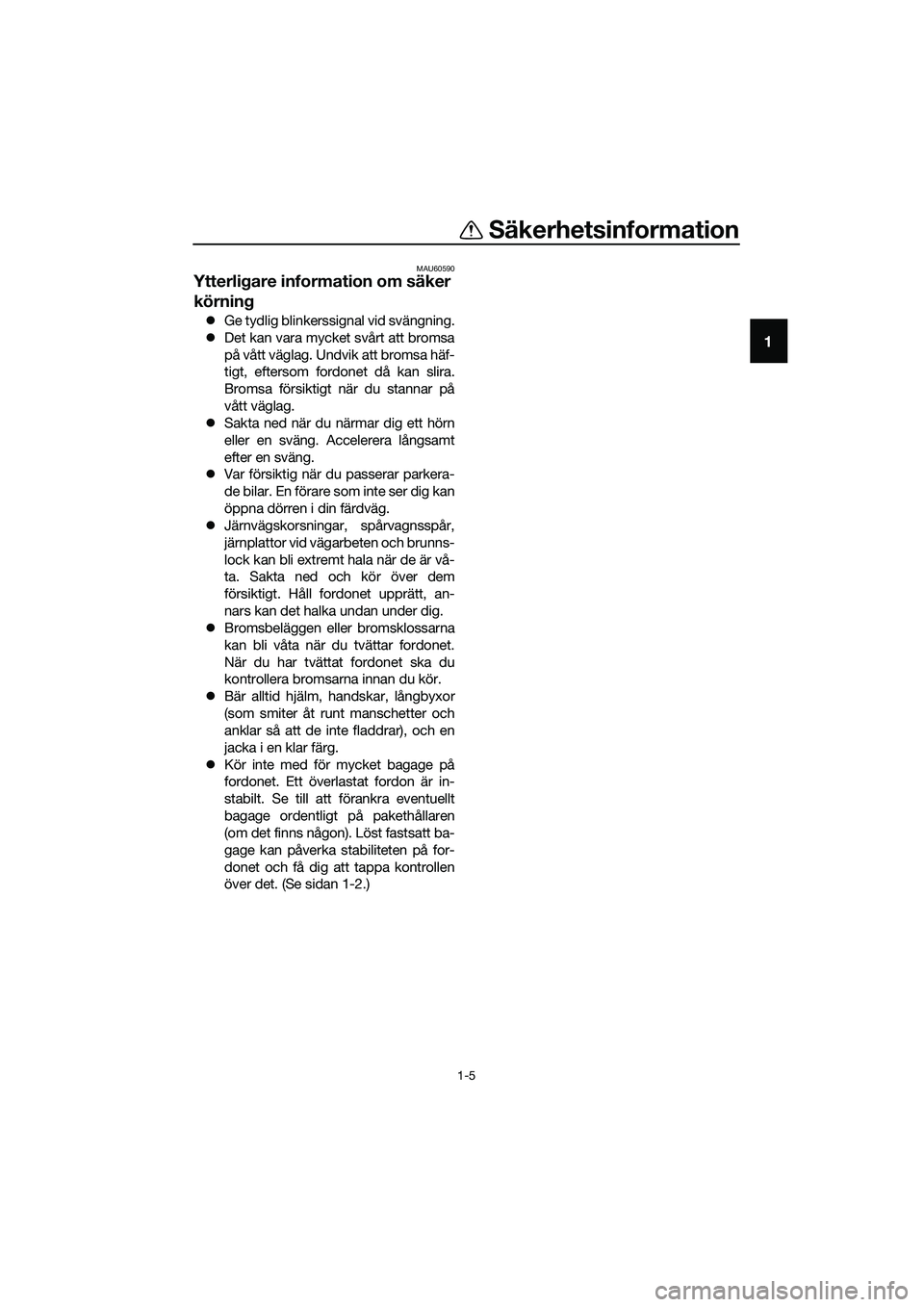

Ytterligare information om säker
körning
zGe tydlig blinkerssignal vid svängning.
zDet kan vara mycket svårt att bromsa
på vått väglag. Undvik att bromsa häf-
tigt, eftersom fordonet då kan slira.
Bromsa försiktigt när du stannar på
vått väglag.
zSakta ned när du närmar dig ett hörn
eller en sväng. Accelerera långsamt
efter en sväng.
zVar försiktig när du passerar parkera-
de bilar. En förare som inte ser dig kan
öppna dörren i din färdväg.
zJärnvägskorsningar, spårvagnsspår,
järnplattor vid vägarbeten och brunns-
lock kan bli extremt hala när de är vå-
ta. Sakta ned och kör över dem
försiktigt. Håll fordonet upprätt, an-
nars kan det halka undan under dig.
zBromsbeläggen eller bromsklossarna
kan bli våta när du tvättar fordonet.
När du har tvättat fordonet ska du
kontrollera bromsarna innan du kör.
zBär alltid hjälm, handskar, långbyxor
(som smiter åt runt manschetter och
anklar så att de inte fladdrar), och en
jacka i en klar färg.
zKör inte med för mycket bagage på
fordonet. Ett överlastat fordon är in-
stabilt. Se till att förankra eventuellt
bagage ordentligt på pakethållaren
(om det finns någon). Löst fastsatt ba-
gage kan påverka stabiliteten på for-
donet och få dig att tappa kontrollen
över det. (Se sidan 1-2.)
UBR7M0M0.book Page 5 Tuesday, October 25, 2016 3:01 PM

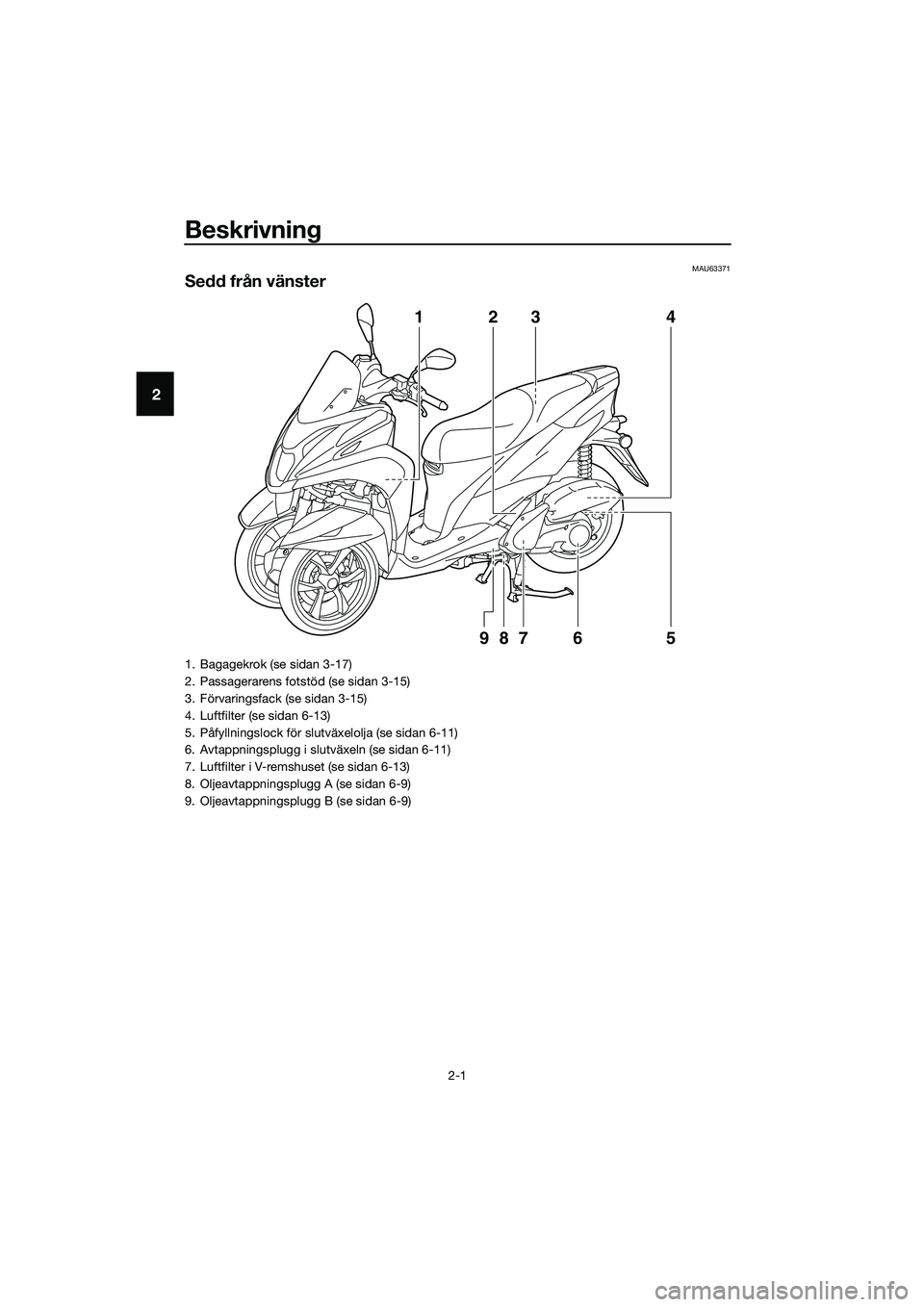

Beskrivning
2-1
2
MAU63371
Sedd från vänster
123 4
5 6 987
1. Bagagekrok (se sidan 3-17)
2. Passagerarens fotstöd (se sidan 3-15)
3. Förvaringsfack (se sidan 3-15)
4. Luftfilter (se sidan 6-13)
5. Påfyllningslock för slutväxelolja (se sidan 6-11)
6. Avtappningsplugg i slutväxeln (se sidan 6-11)
7. Luftfilter i V-remshuset (se sidan 6-13)
8. Oljeavtappningsplugg A (se sidan 6-9)
9. Oljeavtappningsplugg B (se sidan 6-9)
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

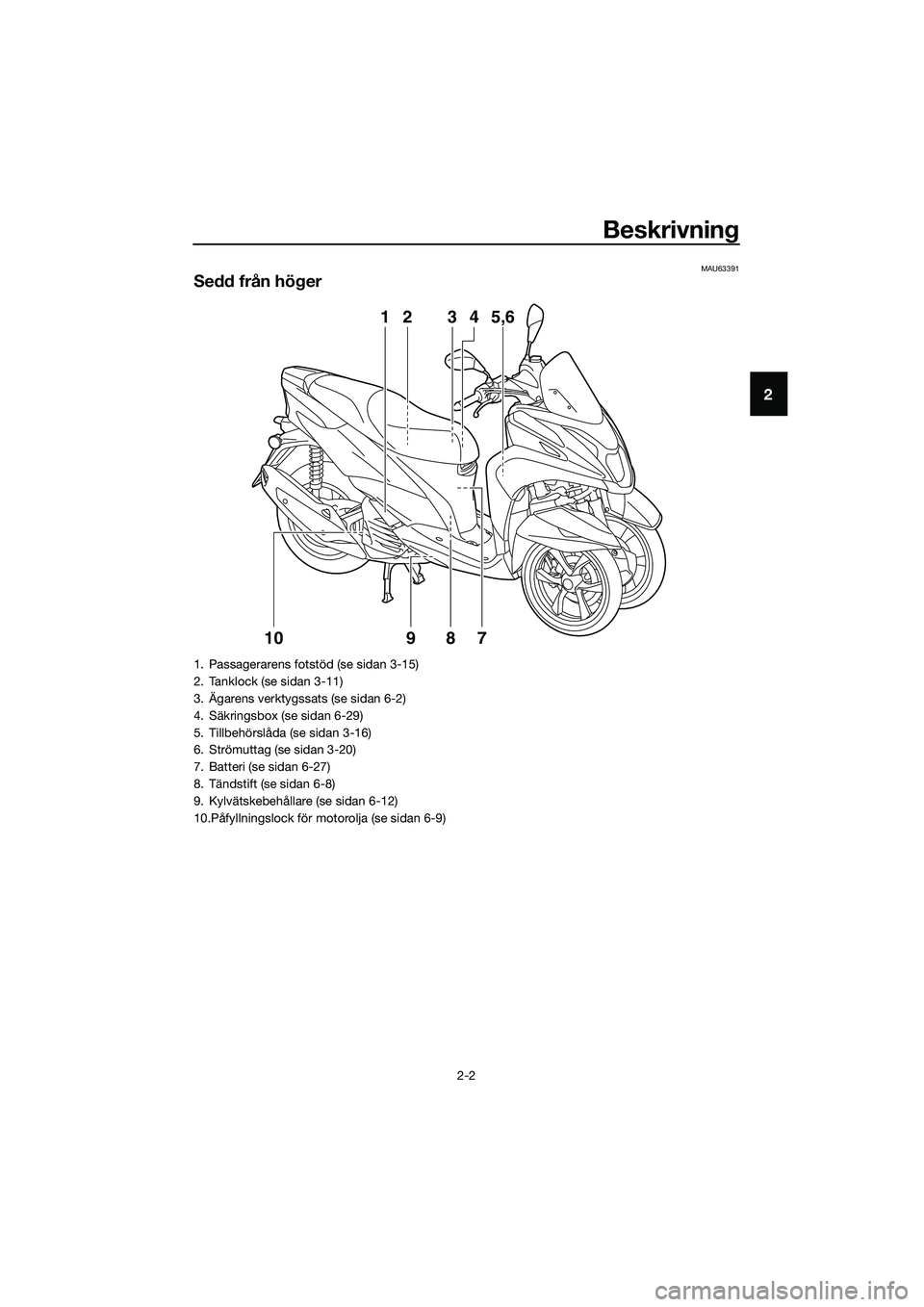

Beskrivning
2-2
2
MAU63391
Sedd från höger
3 24
75,6 1
10
98
1. Passagerarens fotstöd (se sidan 3-15)
2. Tanklock (se sidan 3-11)
3. Ägarens verktygssats (se sidan 6-2)
4. Säkringsbox (se sidan 6-29)
5. Tillbehörslåda (se sidan 3-16)
6. Strömuttag (se sidan 3-20)
7. Batteri (se sidan 6-27)
8. Tändstift (se sidan 6-8)
9. Kylvätskebehållare (se sidan 6-12)
10.Påfyllningslock för motorolja (se sidan 6-9)
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

Beskrivning
2-3
2
MAU63401

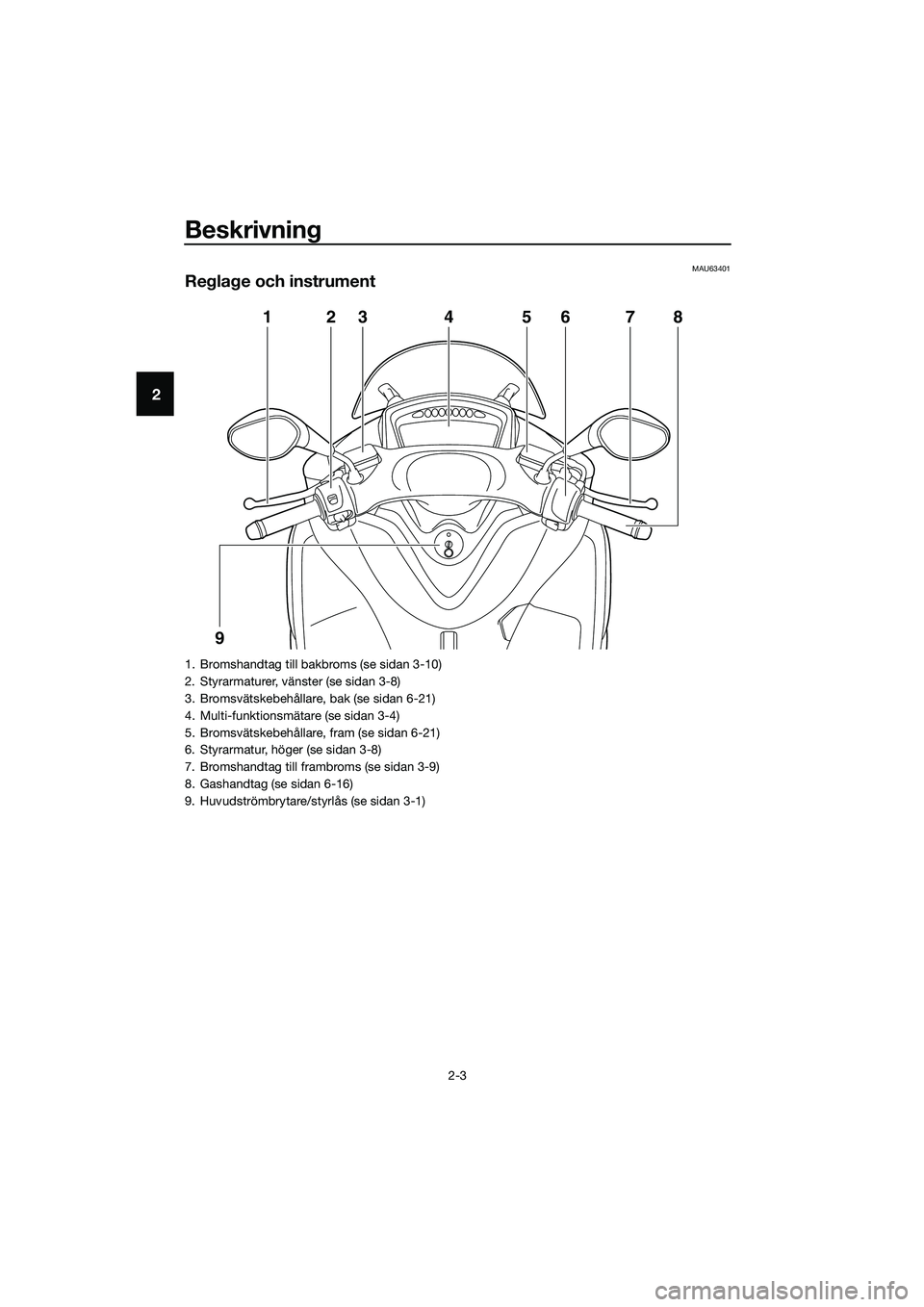

Reglage och instrument
1
923 7 86 5 4
1. Bromshandtag till bakbroms (se sidan 3-10)
2. Styrarmaturer, vänster (se sidan 3-8)
3. Bromsvätskebehållare, bak (se sidan 6-21)
4. Multi-funktionsmätare (se sidan 3-4)
5. Bromsvätskebehållare, fram (se sidan 6-21)
6. Styrarmatur, höger (se sidan 3-8)
7. Bromshandtag till frambroms (se sidan 3-9)
8. Gashandtag (se sidan 6-16)
9. Huvudströmbrytare/styrlås (se sidan 3-1)
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

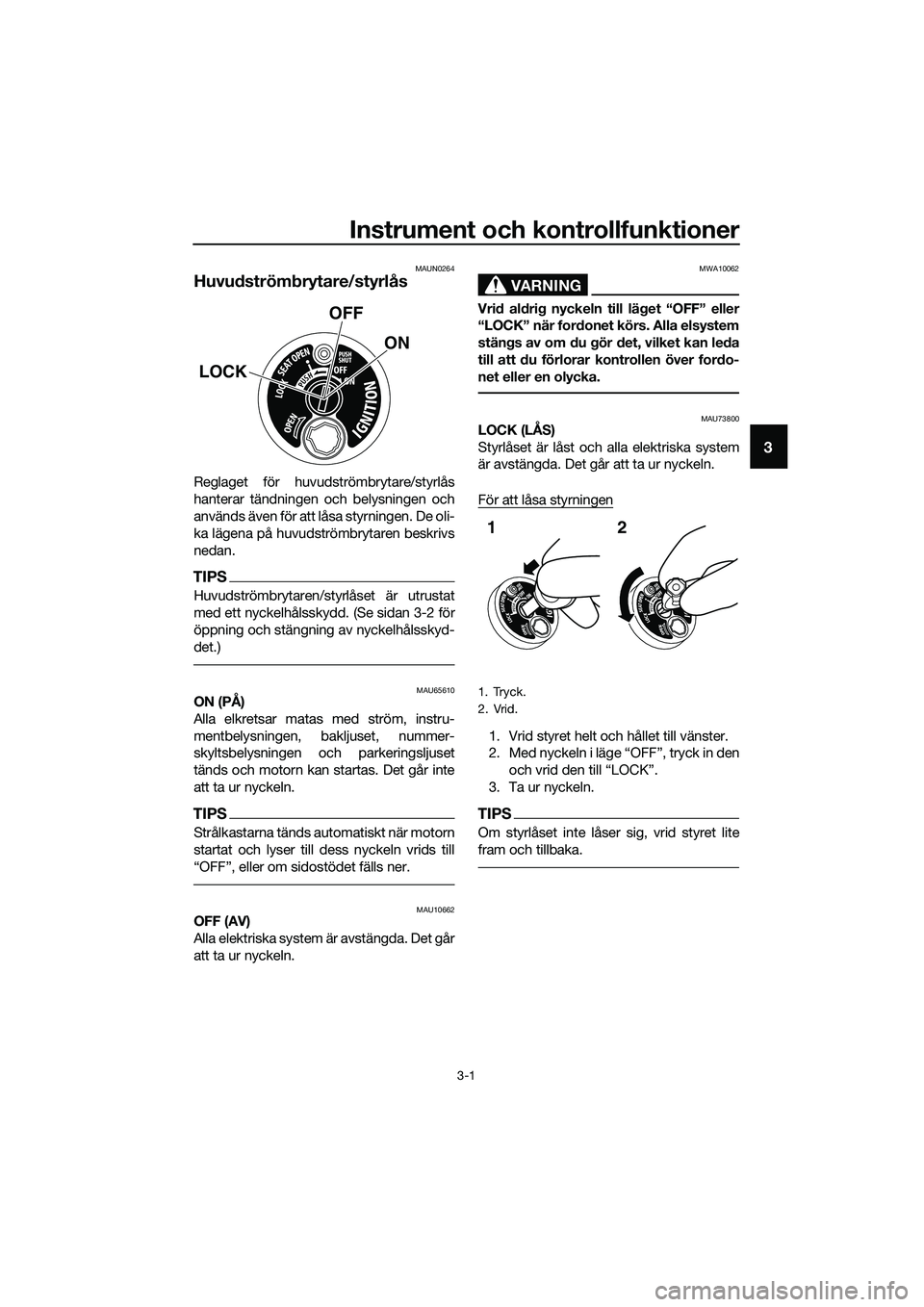

Instrument och kontrollfunktioner
3-1
3
MAUN0264
Huvudströmbrytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena på huvudströmbrytaren beskrivs
nedan.
TIPS
Huvudströmbrytaren/styrlåset är utrustat
med ett nyckelhålsskydd. (Se sidan 3-2 för
öppning och stängning av nyckelhålsskyd-
det.)
MAU65610ON (PÅ)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.
TIPS
Strålkastarna tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till

MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU73800LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
LOCKOFF
ON
1. Tryck.
2. Vrid.
12
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-2
3

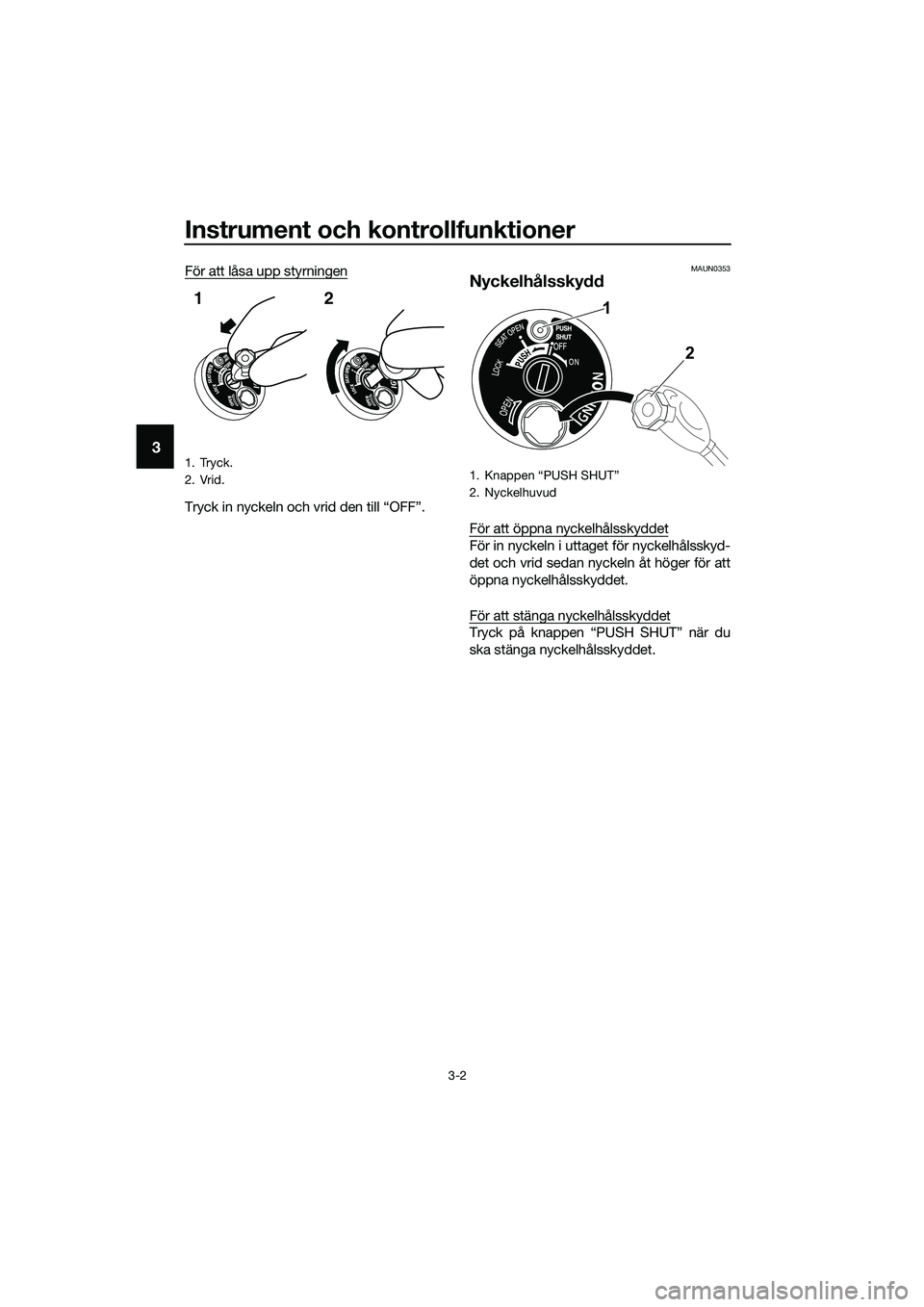

För att låsa upp styrningen
Tryck in nyckeln och vrid den till “OFF”.
MAUN0353
Nyckelhålsskydd
För att öppna nyckelhålsskyddet
För in nyckeln i uttaget för nyckelhålsskyd-
det och vrid sedan nyckeln åt höger för att
öppna nyckelhålsskyddet.
För att stänga nyckelhålsskyddet
Tryck på knappen “PUSH SHUT” när du
ska stänga nyckelhålsskyddet.
1. Tryck.
2. Vrid.
12
1.
2. Nyckelhuvud
1
2
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-3
3
MAU4939C

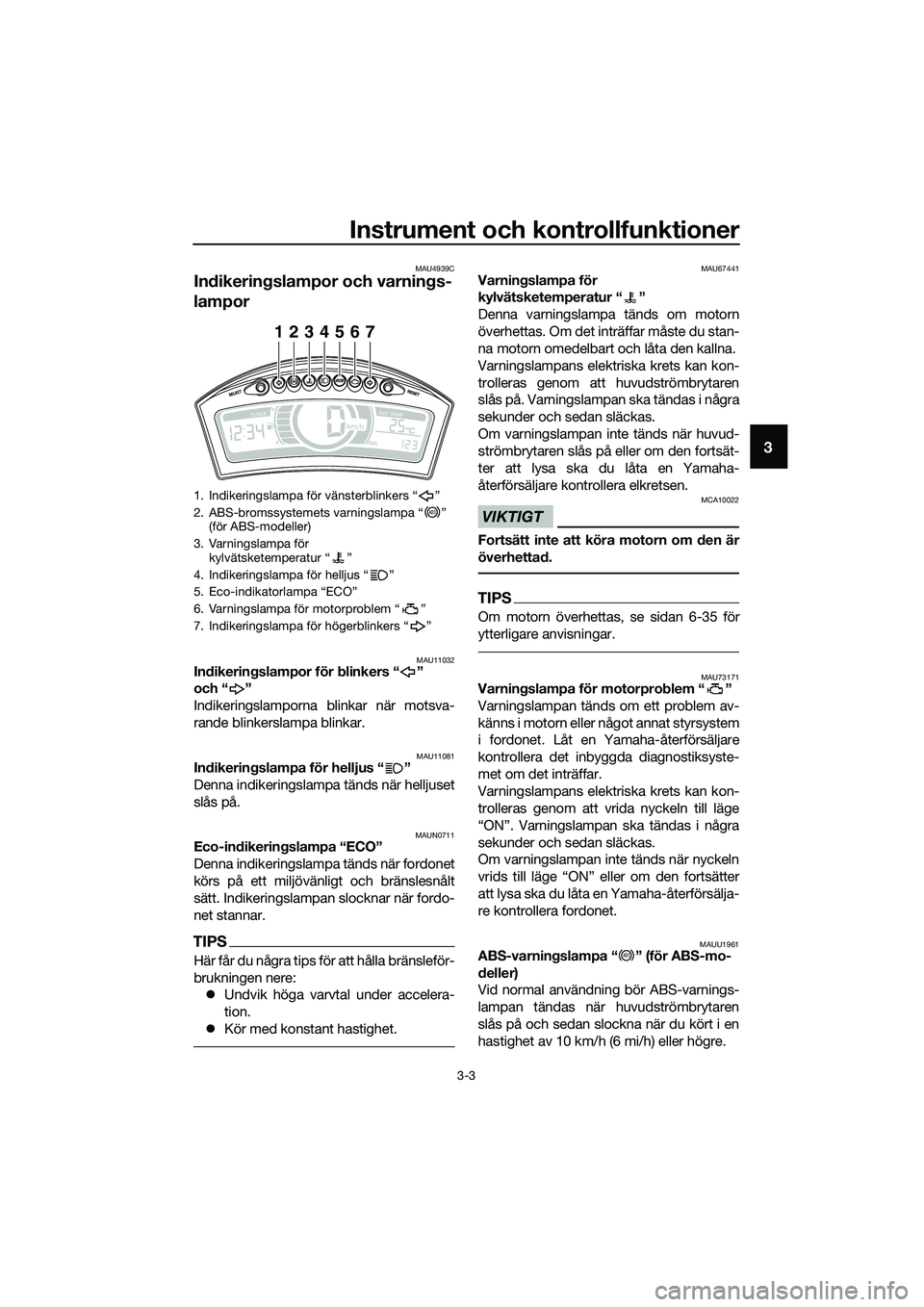

Indikeringslampor och varnings-
lampor
MAU11032Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11081Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAUN0711Eco-indikeringslampa “ECO”
Denna indikeringslampa tänds när fordonet
körs på ett miljövänligt och bränslesnålt
sätt. Indikeringslampan slocknar när fordo-
net stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere:
zUndvik höga varvtal under accelera-
tion.
zKör med konstant hastighet.
MAU67441Varningslampa för
kylvätsketemperatur “ ”
Denna varningslampa tänds om motorn
överhettas. Om det inträffar måste du stan-
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon-
trolleras genom att huvudströmbrytaren
slås på. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när huvud-
strömbrytaren slås på eller om den fortsät-
ter att lysa ska du låta en Yamaha-
återförsäljare kontrollera elkretsen.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
TIPS
Om motorn överhettas, se sidan 6-35 för
ytterligare anvisningar.
MAU73171Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter
att lysa ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.
MAUU1961ABS-varningslampa “ ” (för ABS-mo-
deller)
Vid normal användning bör ABS-varnings-
lampan tändas när huvudströmbrytaren
slås på och sedan slockna när du kört i en
hastighet av 10 km/h (6 mi/h) eller högre.
1. Indikeringslampa för vänsterblinkers “ ”
2. ABS-bromssystemets varningslampa “ ”
(för ABS-modeller)
3. Varningslampa för
kylvätsketemperatur “ ”
4. Indikeringslampa för helljus “ ”
5. Eco-indikatorlampa “ECO”
6. Varningslampa för motorproblem “ ”
7. Indikeringslampa för högerblinkers “ ”
1234567
ABS
ABS
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-4
3

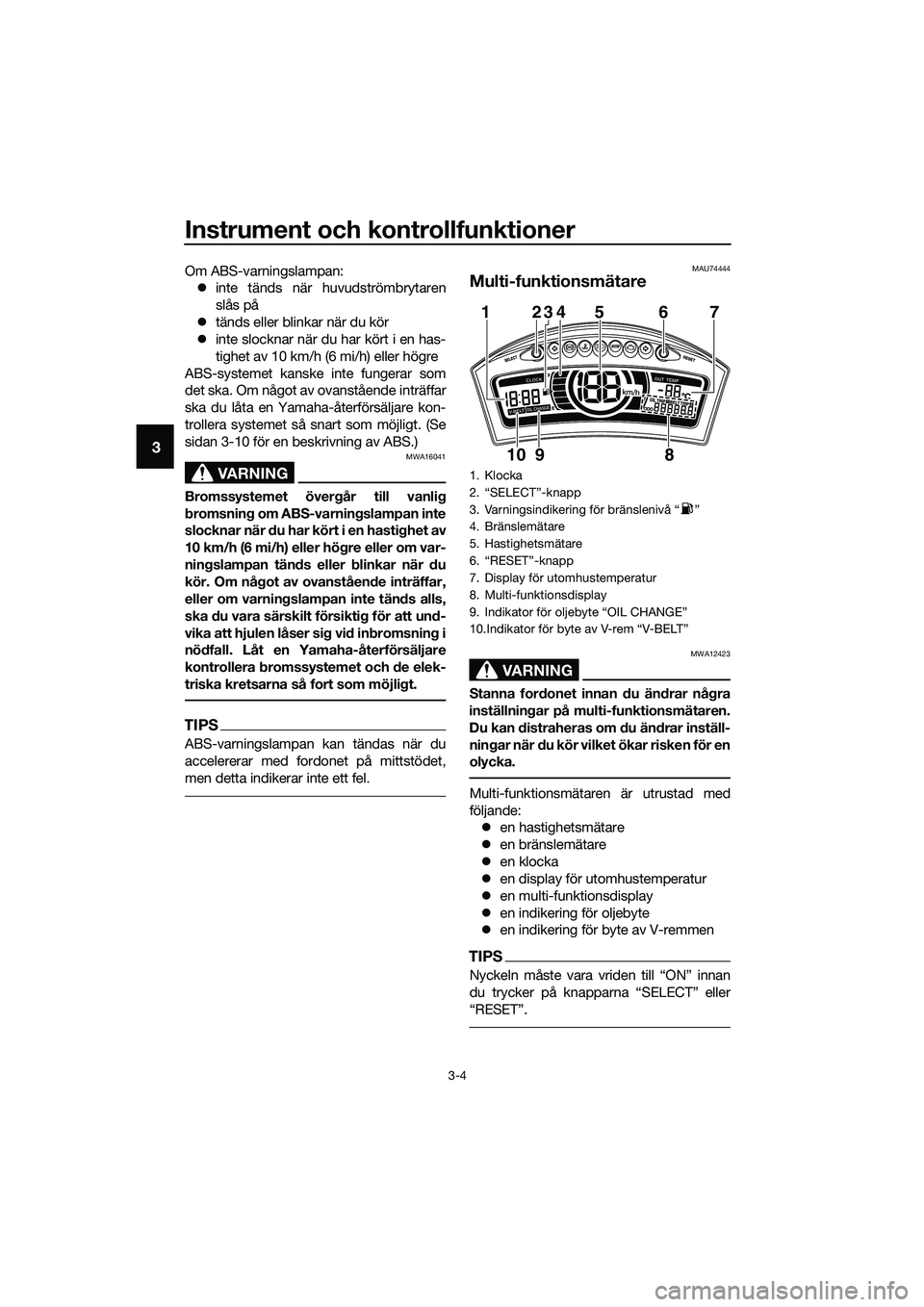

Om ABS-varningslampan:
zinte tänds när huvudströmbrytaren
slås på
ztänds eller blinkar när du kör
zinte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-10 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om ABS-varningslampan inte
slocknar när du har kört i en hastighet av
10 km/h (6 mi/h) eller högre eller om var-
ningslampan tänds eller blinkar när du
kör. Om något av ovanstående inträffar,
eller om varningslampan inte tänds alls,
ska du vara särskilt försiktig för att und-
vika att hjulen låser sig vid inbromsning i
nödfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och de elek-
triska kretsarna så fort som möjligt.
TIPS
ABS-varningslampan kan tändas när du
accelererar med fordonet på mittstödet,
men detta indikerar inte ett fel.
MAU74444
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med
följande:
zen hastighetsmätare
zen bränslemätare
zen klocka
zen display för utomhustemperatur
zen multi-funktionsdisplay
zen indikering för oljebyte
zen indikering för byte av V-remmen
TIPS



1. Klocka
2.
3. Varningsindikering för bränslenivå Ž
4. Bränslemätare
5. Hastighetsmätare
6.
7. Display för utomhustemperatur
8. Multi-funktionsdisplay
9.

12345 6
9 107
8
UBR7M0M0.book Page 4 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-5
3

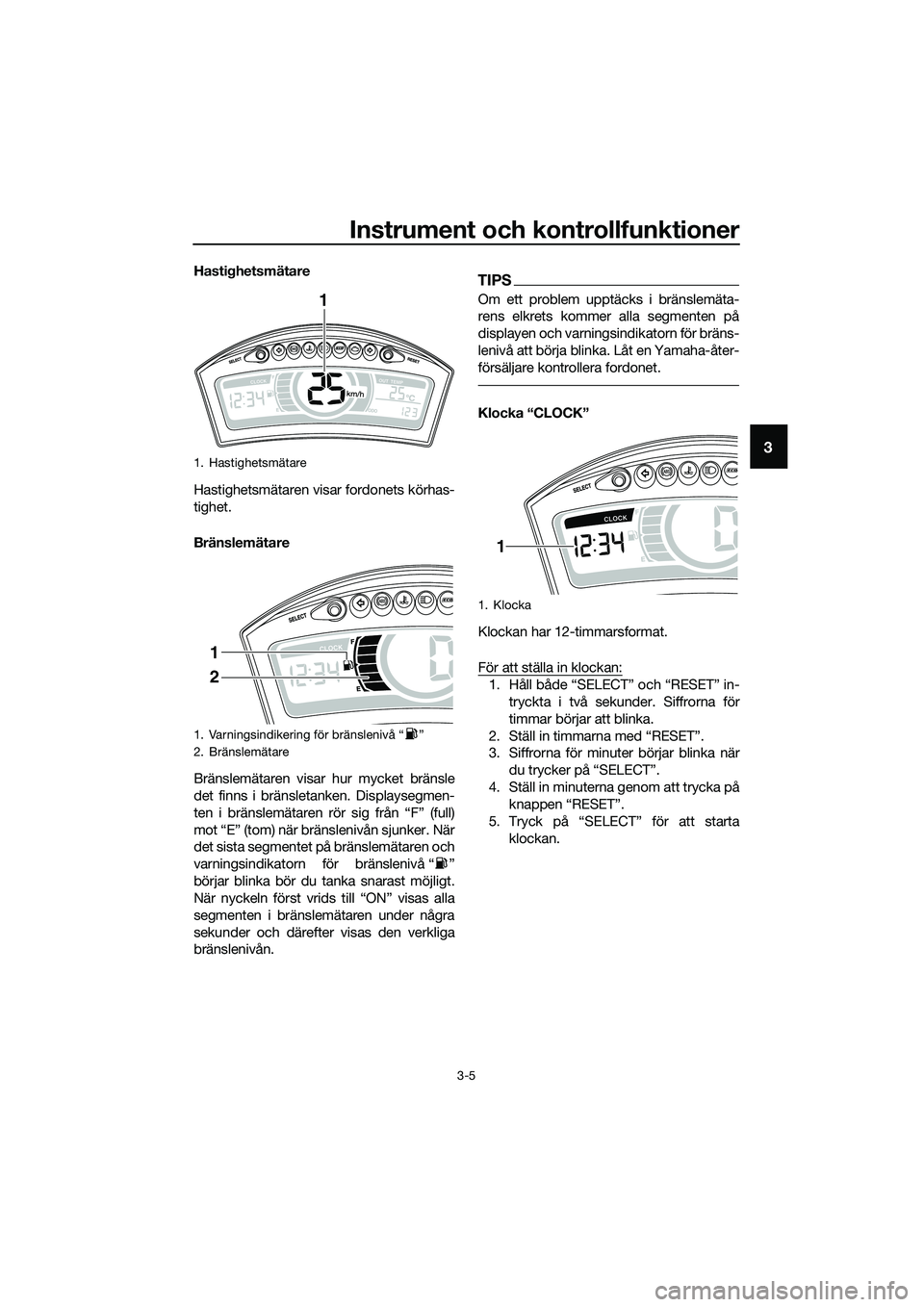

Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet på bränslemätaren och
varningsindikatorn för bränslenivå “ ”
börjar blinka bör du tanka snarast möjligt.
När nyckeln först vrids till “ON” visas alla
segmenten i bränslemätaren under några
sekunder och därefter visas den verkliga
bränslenivån.TIPS
Om ett problem upptäcks i bränslemäta-
rens elkrets kommer alla segmenten på
displayen och varningsindikatorn för bräns-
lenivå att börja blinka. Låt en Yamaha-åter-
försäljare kontrollera fordonet.
Klocka “CLOCK”
Klockan har 12-timmarsformat.
För att ställa in klockan:
1. Håll både “SELECT” och “RESET” in-
tryckta i två sekunder. Siffrorna för
timmar börjar att blinka.
2. Ställ in timmarna med “RESET”.
3. Siffrorna för minuter börjar blinka när
du trycker på “SELECT”.
4. Ställ in minuterna genom att trycka på
knappen “RESET”.
5. Tryck på “SELECT” för att starta
klockan.
1. Hastighetsmätare
1. Varningsindikering för bränslenivå “ ”
2. Bränslemätare
1
1
2
1. Klocka
1
UBR7M0M0.book Page 5 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-6
3

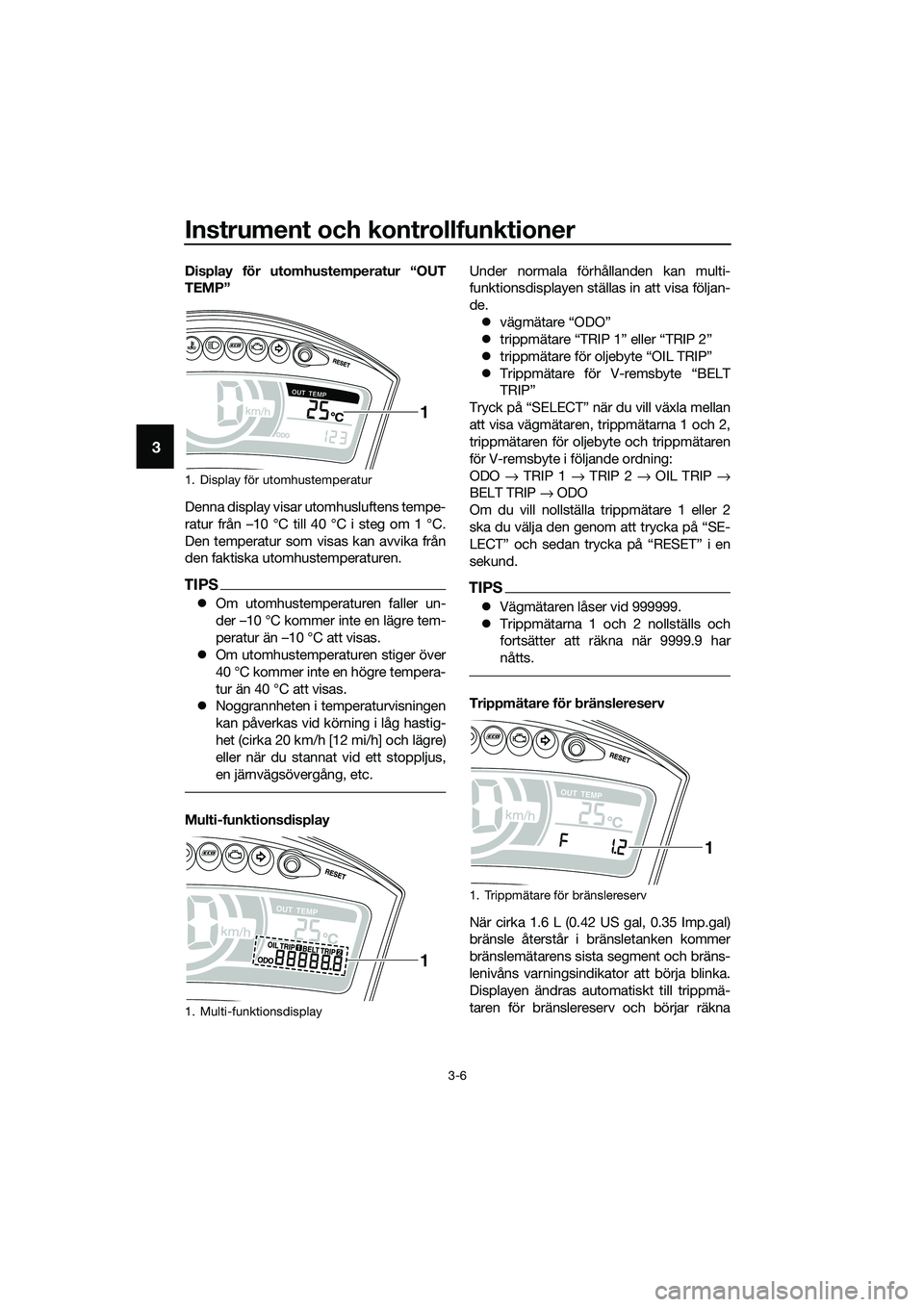

Display för utomhustemperatur “OUT
TEMP”
Denna display visar utomhusluftens tempe-
ratur från –10 °C till 40 °C i steg om 1 °C.
Den temperatur som visas kan avvika från
den faktiska utomhustemperaturen.
TIPS
zOm utomhustemperaturen faller un-
der –10 °C kommer inte en lägre tem-
peratur än –10 °C att visas.
zOm utomhustemperaturen stiger över
40 °C kommer inte en högre tempera-
tur än 40 °C att visas.
zNoggrannheten i temperaturvisningen
kan påverkas vid körning i låg hastig-
het (cirka 20 km/h [12 mi/h] och lägre)
eller när du stannat vid ett stoppljus,
en järnvägsövergång, etc.
Multi-funktionsdisplayUnder normala förhållanden kan multi-
funktionsdisplayen ställas in att visa följan-
de.
zvägmätare “ODO”
ztrippmätare “TRIP 1” eller “TRIP 2”
ztrippmätare för oljebyte “OIL TRIP”
zTrippmätare för V-remsbyte “BELT
TRIP”
Tryck på “SELECT” när du vill växla mellan
att visa vägmätaren, trippmätarna 1 och 2,
trippmätaren för oljebyte och trippmätaren
för V-remsbyte i följande ordning:
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
BELT TRIP → ODO
Om du vill nollställa trippmätare 1 eller 2
ska du välja den genom att trycka på “SE-
LECT” och sedan trycka på “RESET” i en
sekund.
TIPS
zVägmätaren låser vid 999999.
zTrippmätarna 1 och 2 nollställs och
fortsätter att räkna när 9999.9 har
nåtts.
Trippmätare för bränslereserv
När cirka 1.6 L (0.42 US gal, 0.35 Imp.gal)
bränsle återstår i bränsletanken kommer
bränslemätarens sista segment och bräns-
lenivåns varningsindikator att börja blinka.
Displayen ändras automatiskt till trippmä-
taren för bränslereserv och börjar räkna
1. Display för utomhustemperatur
1. Multi-funktionsdisplay
1
1
1. Trippmätare för bränslereserv
1
UBR7M0M0.book Page 6 Tuesday, October 25, 2016 3:01 PM
