Instrument och kontrollfunktioner
3-17
3
zÖverskrid inte lastgränsen på 167
kg (368 lb) för fordonet.MAU61380

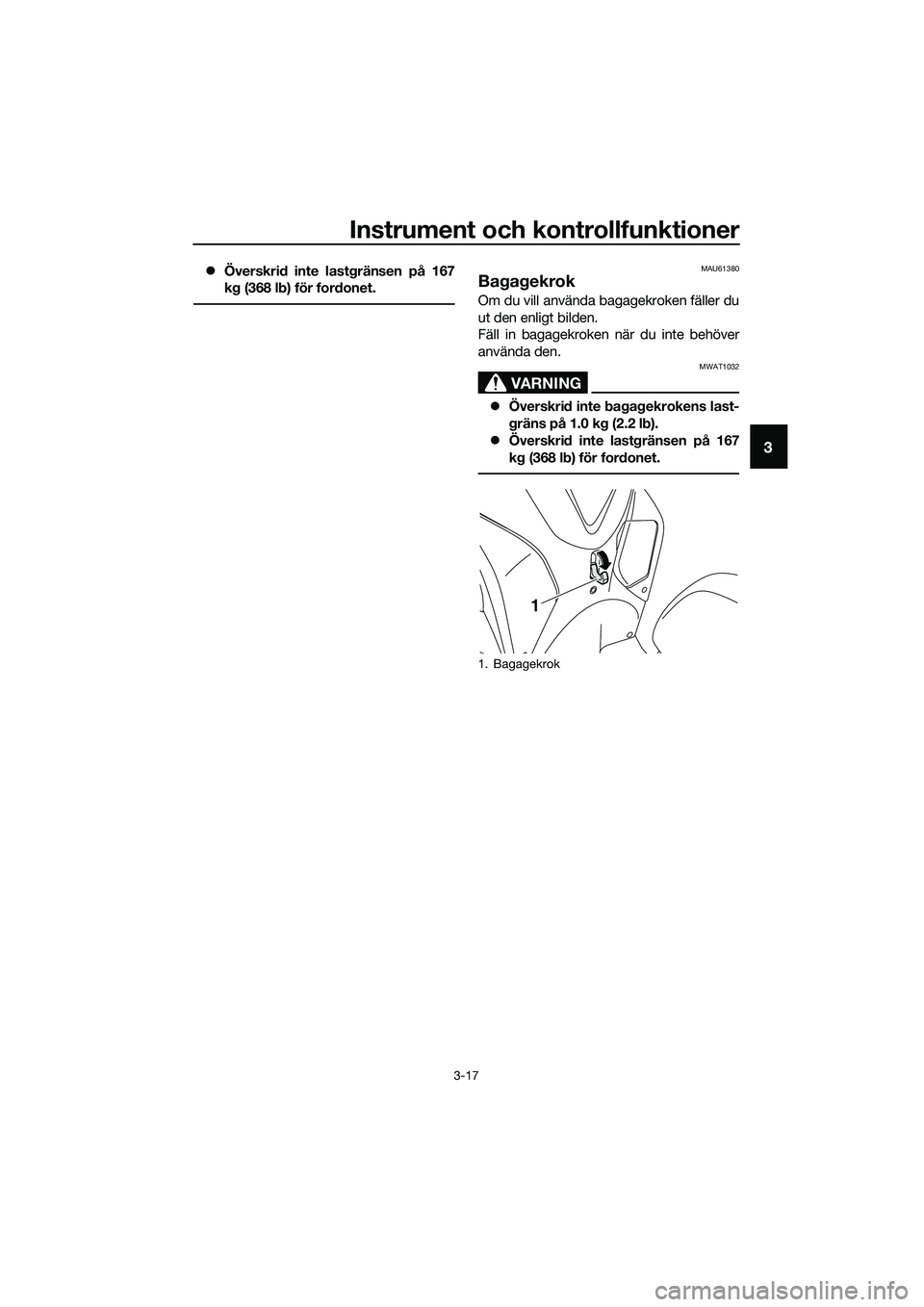

Bagagekrok
Om du vill använda bagagekroken fäller du
ut den enligt bilden.
Fäll in bagagekroken när du inte behöver
använda den.
VARNING
MWAT1032
zÖverskrid inte bagagekrokens last-
gräns på 1.0 kg (2.2 lb).
zÖverskrid inte lastgränsen på 167
kg (368 lb) för fordonet.
1. Bagagekrok
1
UBR7M0M0.book Page 17 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-18
3
MAU15306

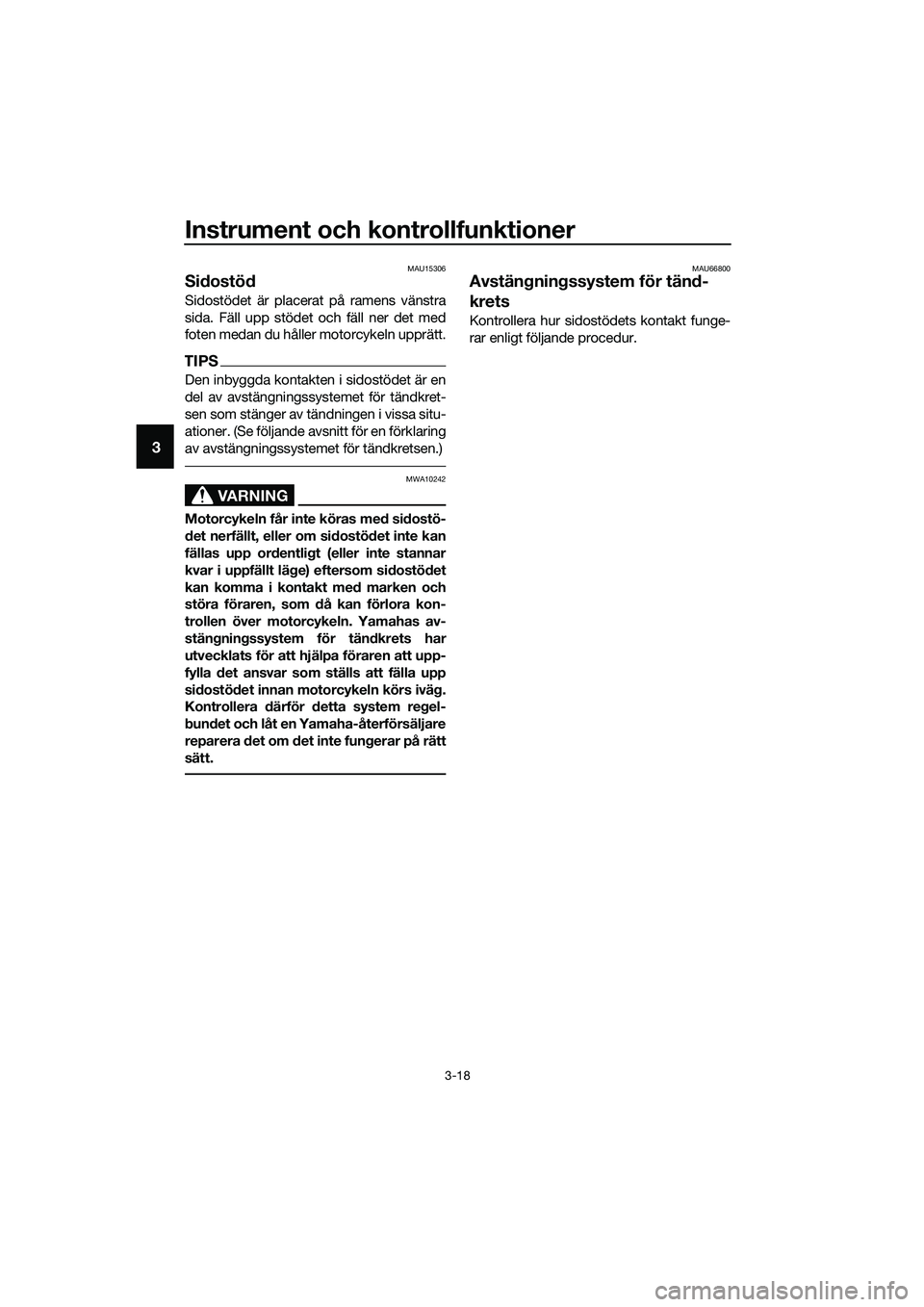

Sidostöd
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU66800
Avstängningssystem för tänd-
krets
Kontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.
UBR7M0M0.book Page 18 Tuesday, October 25, 2016 3:01 PM

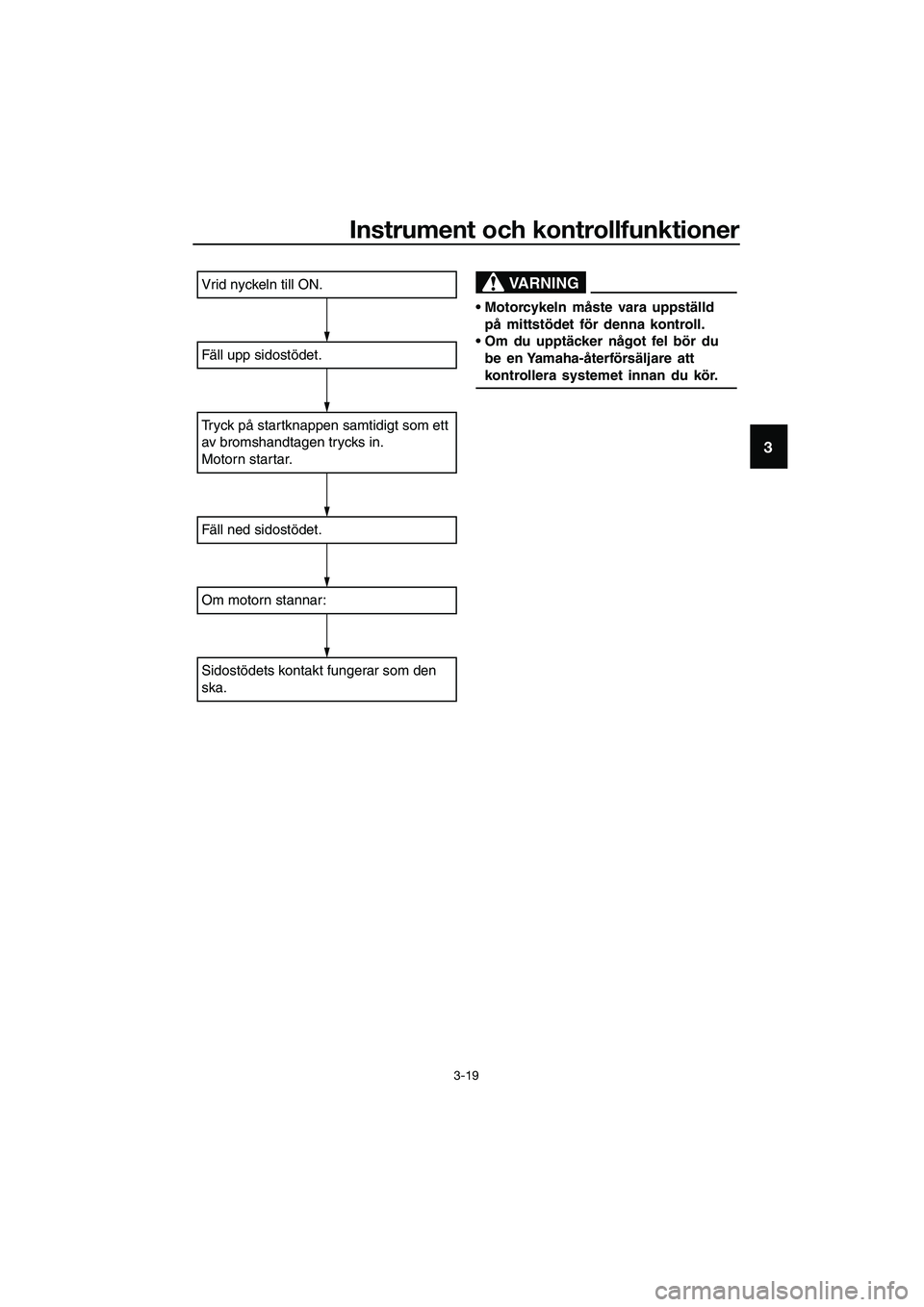

Instrument och kontrollfunktioner
3-19
3
Vrid nyckeln till ON.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som ett
av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:
Sidostödets kontakt fungerar som den
ska.
VARNING
Motorcykeln måste vara uppställd
på mittstödet för denna kontroll.
Om du upptäcker något fel bör du
be en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
UBR7M0M0.book Page 19 Tuesday, October 25, 2016 3:01 PM

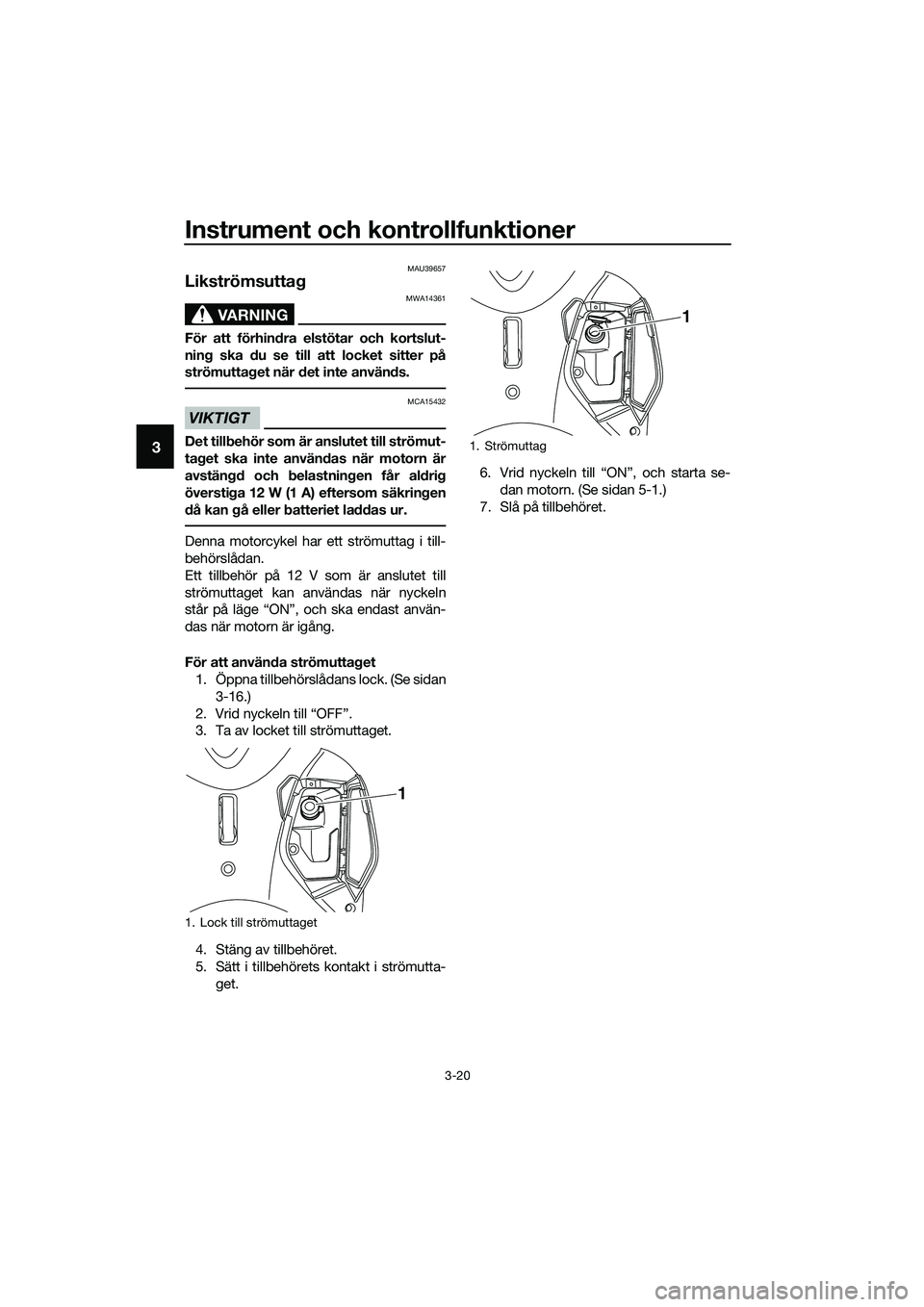

Instrument och kontrollfunktioner
3-20
3
MAU39657
Likströmsuttag
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1 A) eftersom säkringen
då kan gå eller batteriet laddas ur.
Denna motorcykel har ett strömuttag i till-
behörslådan.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när nyckeln
står på läge “ON”, och ska endast använ-
das när motorn är igång.
För att använda strömuttaget
1. Öppna tillbehörslådans lock. (Se sidan
3-16.)
2. Vrid nyckeln till “OFF”.
3. Ta av locket till strömuttaget.
4. Stäng av tillbehöret.
5. Sätt i tillbehörets kontakt i strömutta-
get.6. Vrid nyckeln till “ON”, och starta se-
dan motorn. (Se sidan 5-1.)
7. Slå på tillbehöret.
1. Lock till strömuttaget
1
1. Strömuttag
1
UBR7M0M0.book Page 20 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-21
3
MAU70641

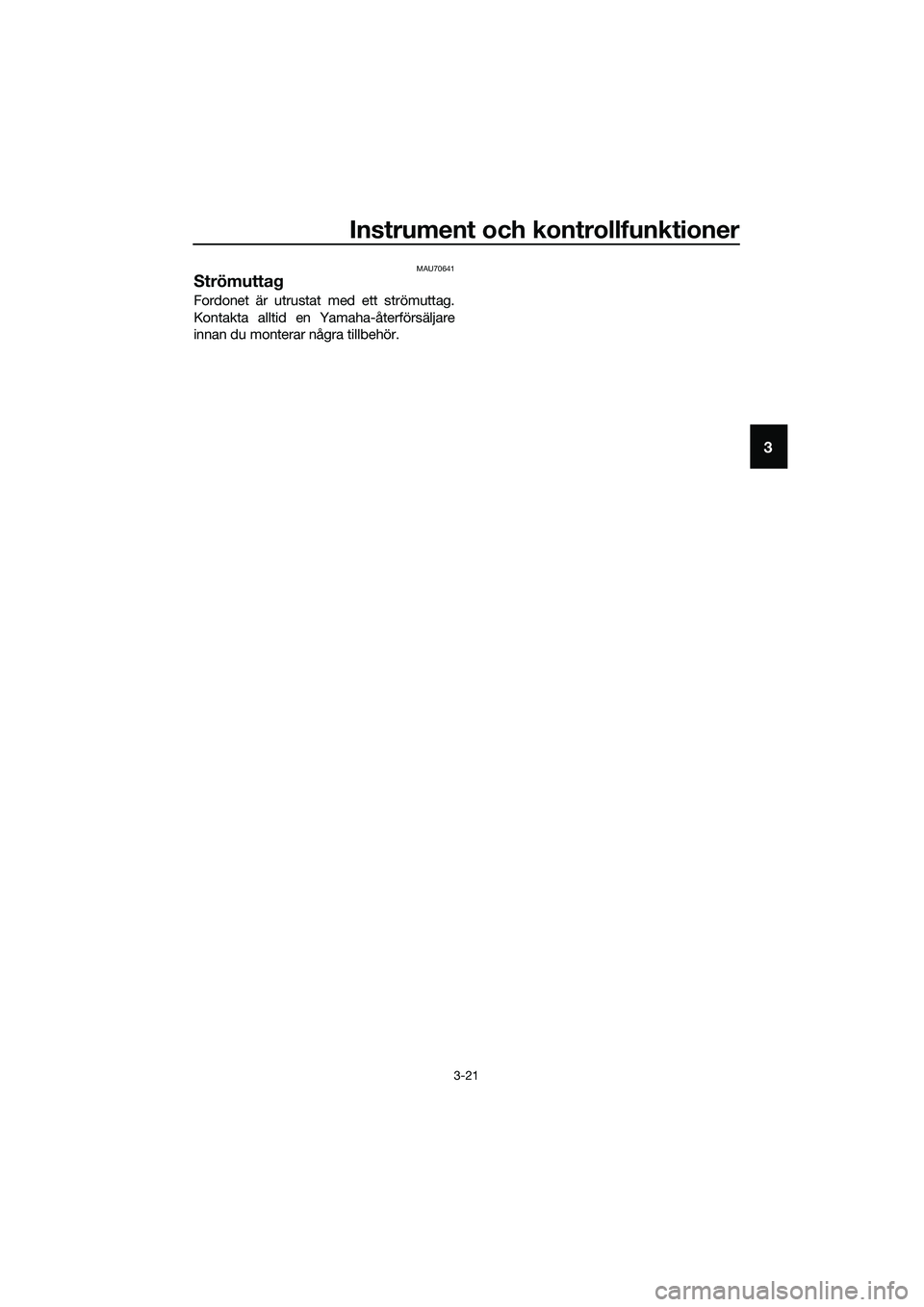

Strömuttag
Fordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
UBR7M0M0.book Page 21 Tuesday, October 25, 2016 3:01 PM

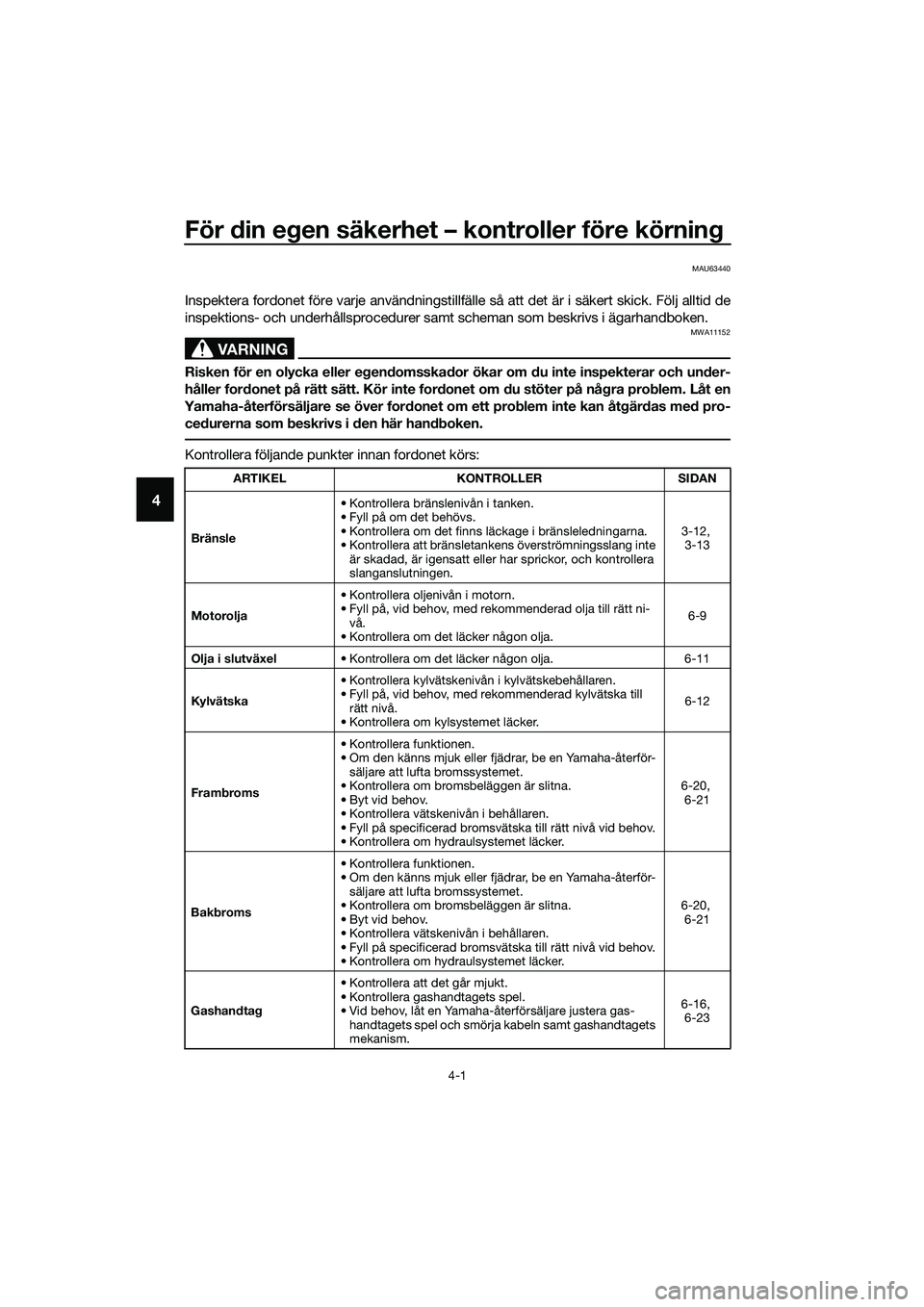

För din egen säkerhet – kontroller före körning
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och under-
håller fordonet på rätt sätt. Kör inte fordonet om du stöter på några problem. Låt en
Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med pro-
cedurerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte
är skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen.3-12,
3-13
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja.6-9
Olja i slutväxel• Kontrollera om det läcker någon olja. 6-11
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker.6-12
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20,
6-21
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20,
6-21
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism.6-16,
6-23
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

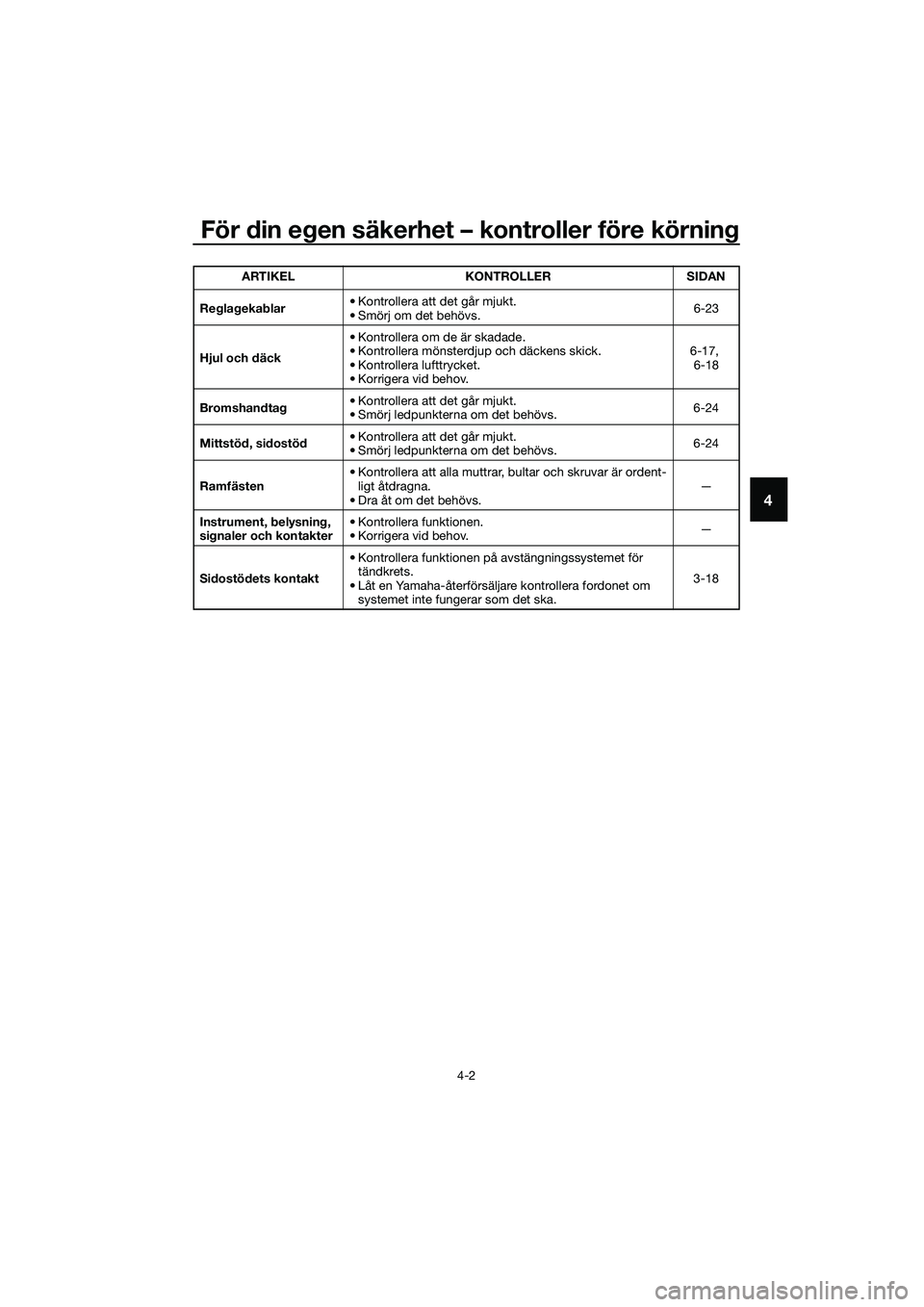

För din egen säkerhet – kontroller före körning
4-2
4
Reglagekablar• Kontrollera att det går mjukt.
•Smörj om det behövs.6-23
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-17,
6-18
Bromshandtag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-24
Mittstöd, sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-24
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning,
signaler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om
systemet inte fungerar som det ska.3-18 ARTIKEL KONTROLLER SIDAN
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

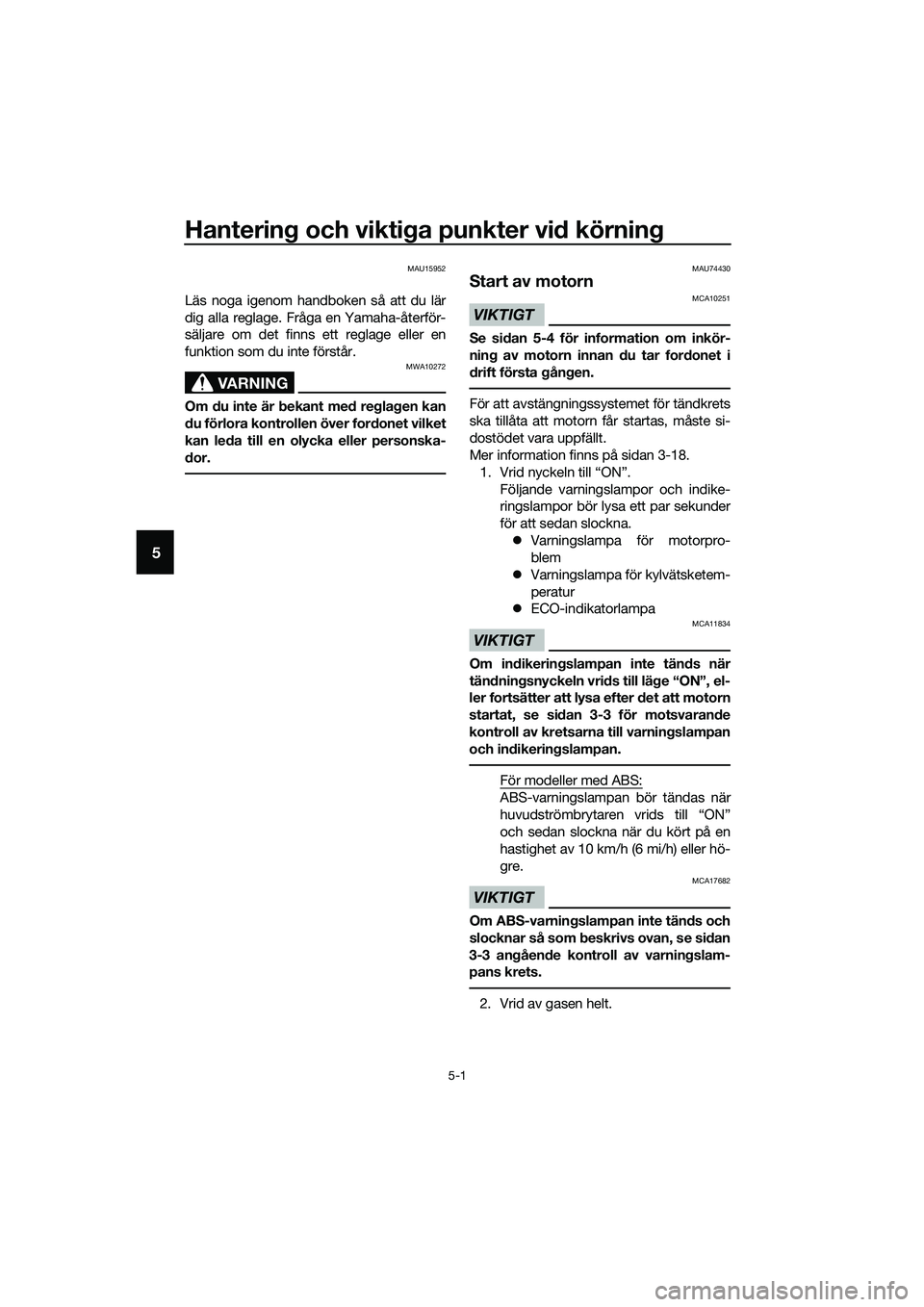

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU74430
Start av motorn
VIKTIGT
MCA10251
Se sidan 5-4 för information om inkör-
ning av motorn innan du tar fordonet i
drift första gången.
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste si-
dostödet vara uppfällt.
Mer information finns på sidan 3-18.
1. Vrid nyckeln till “ON”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna.
zVarningslampa för motorpro-
blem
zVarningslampa för kylvätsketem-
peratur
zECO-indikatorlampa
VIKTIGT
MCA11834
Om indikeringslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, el-
ler fortsätter att lysa efter det att motorn
startat, se sidan 3-3 för motsvarande
kontroll av kretsarna till varningslampan
och indikeringslampan.
För modeller med ABS:
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet av 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-3 angående kontroll av varningslam-
pans krets.
2. Vrid av gasen helt.
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

Hantering och viktiga punkter vid körning
5-2
5

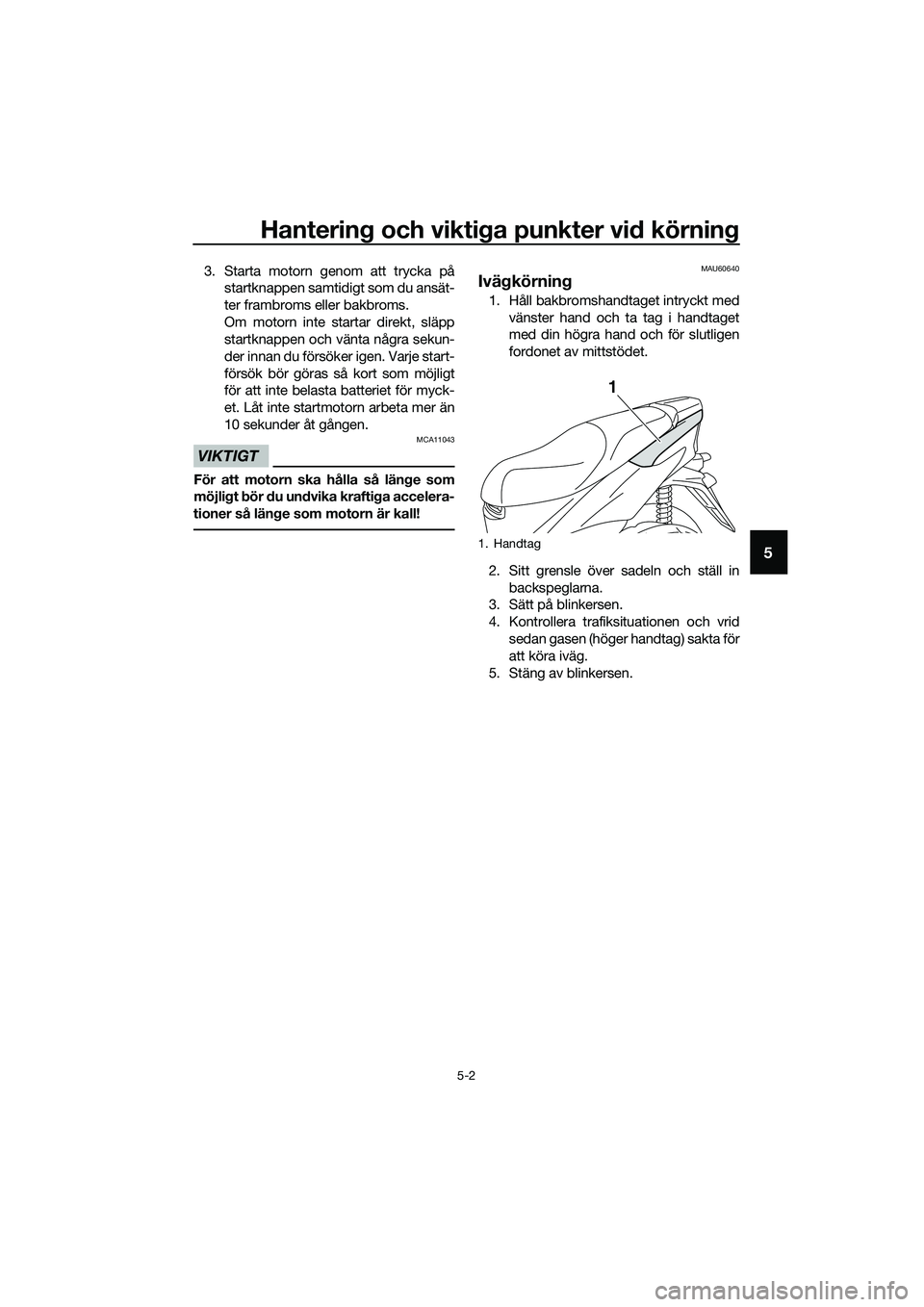

3. Starta motorn genom att trycka på
startknappen samtidigt som du ansät-
ter frambroms eller bakbroms.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU60640
Ivägkörning
1. Håll bakbromshandtaget intryckt med
vänster hand och ta tag i handtaget
med din högra hand och för slutligen
fordonet av mittstödet.
2. Sitt grensle över sadeln och ställ in
backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
1. Handtag
1
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

Hantering och viktiga punkter vid körning
5-3
5
MAU16782

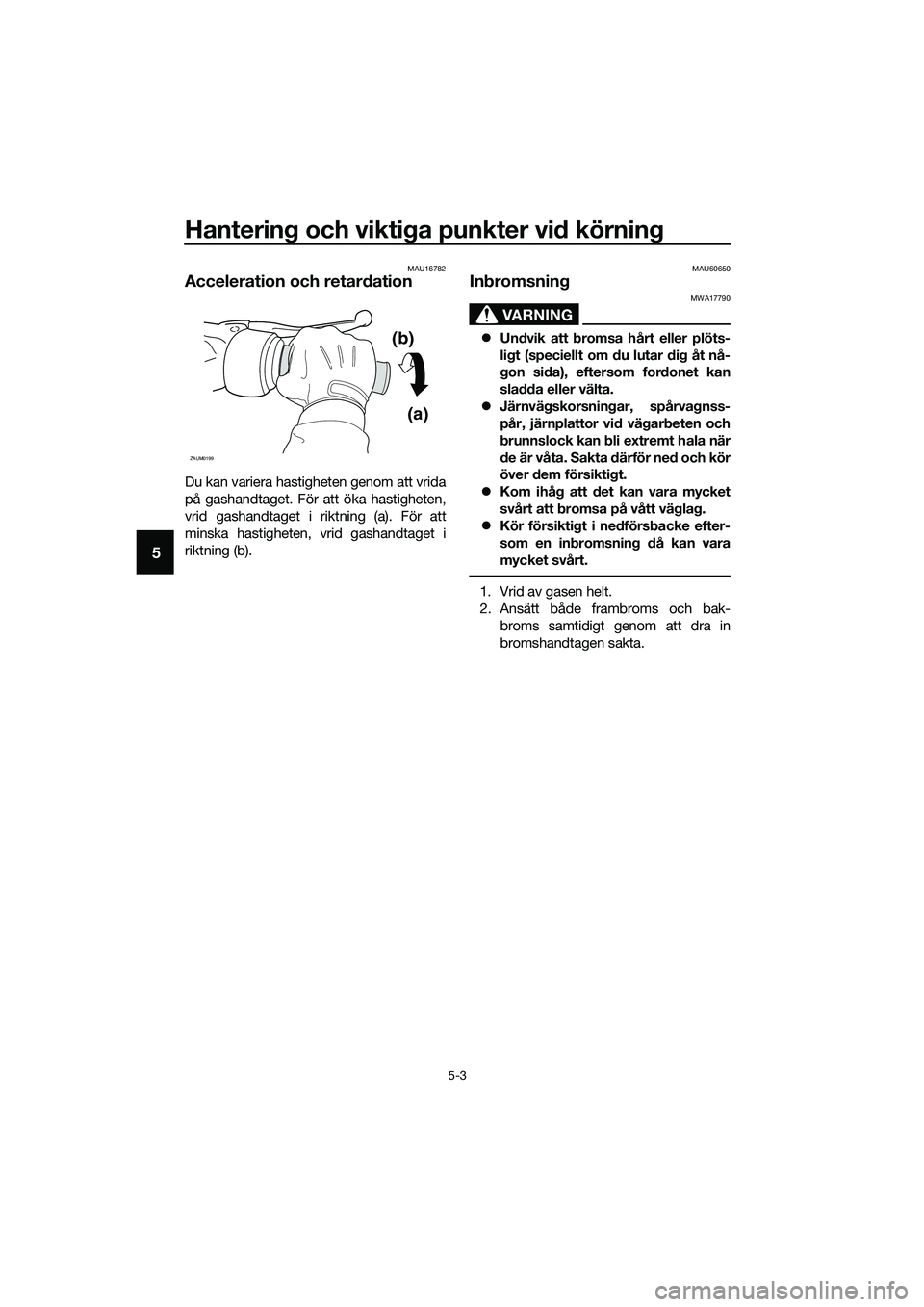

Acceleration och retardation
Du kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
zUndvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
zJärnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
zKom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
zKör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.
1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
(b)
(a)
ZAUM0199
