Hantering och viktiga punkter vid körning
5-4
5
MAU16821
Tips för att sänka bränsleför-
brukningen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
zUndvik höga varvtal under accelera-
tion.
zUndvik höga varvtal när motorn inte är
belastad.
zStäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU16842
Inkörning av motorn
Den viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU74660
0–1000 km (0–600 mi)
Undvik att köra under längre tider över 1/3
gaspådrag. VIKTIGT: Efter 1000 km (600
mi) körning ska du komma ihåg att byta
motorolja, rengöra oljesilen och byta
olja i slutväxeln.
[MCA23650]
1000–1600 km (600–1000 mi)
Undvik att köra under längre tider över 1/2
gaspådrag.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10271
Om det uppstår något problem med mo-
torn under inkörningstiden bör du ome-
delbart ta kontakt med en Yamaha-
återförsäljare som får kontrollera orsa-
ken.
UBR7M0M0.book Page 4 Tuesday, October 25, 2016 3:01 PM

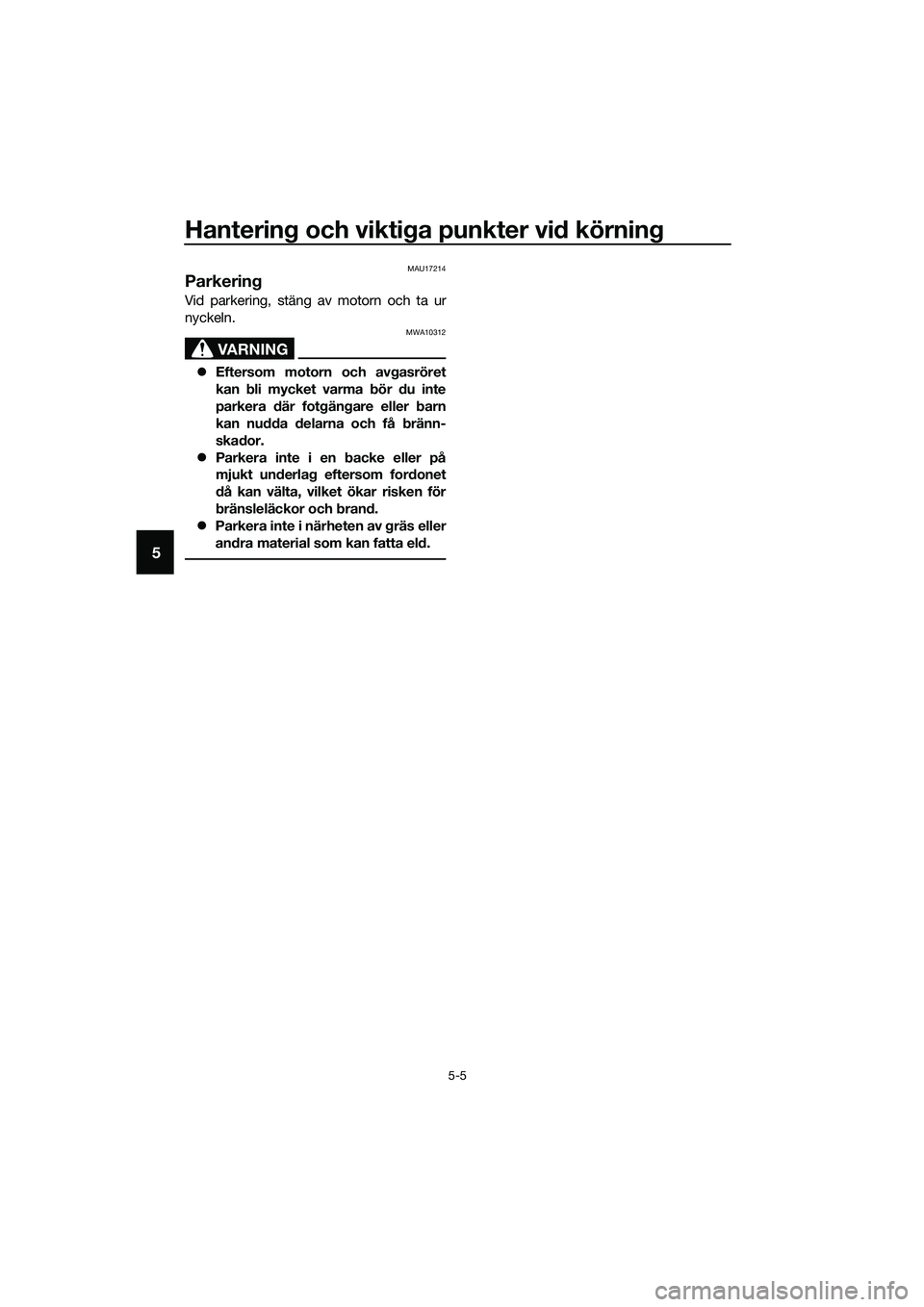

Hantering och viktiga punkter vid körning
5-5
5
MAU17214
Parkering
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
zEftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
zParkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
zParkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBR7M0M0.book Page 5 Tuesday, October 25, 2016 3:01 PM

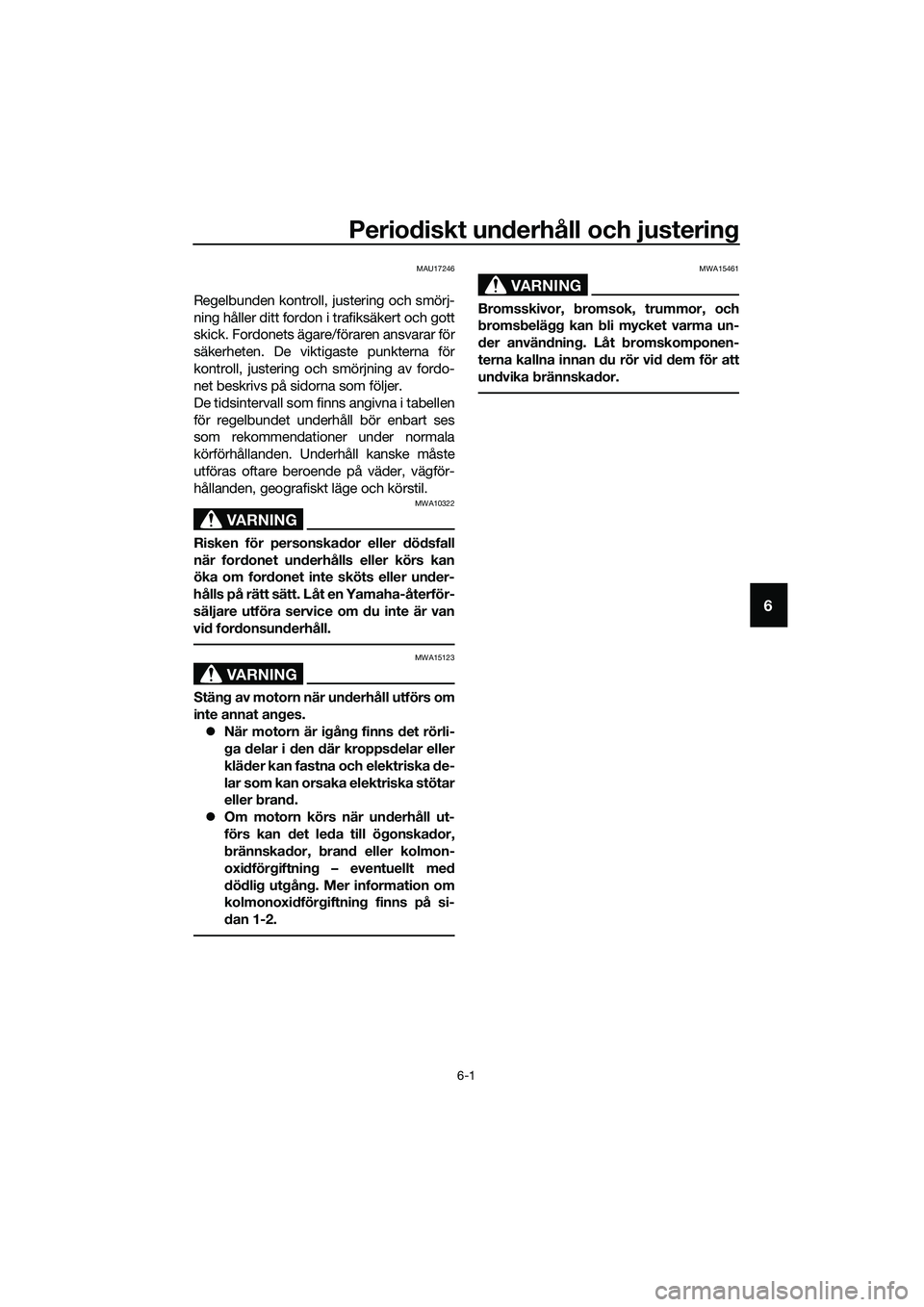

Periodiskt underhåll och justering
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
zNär motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
zOm motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

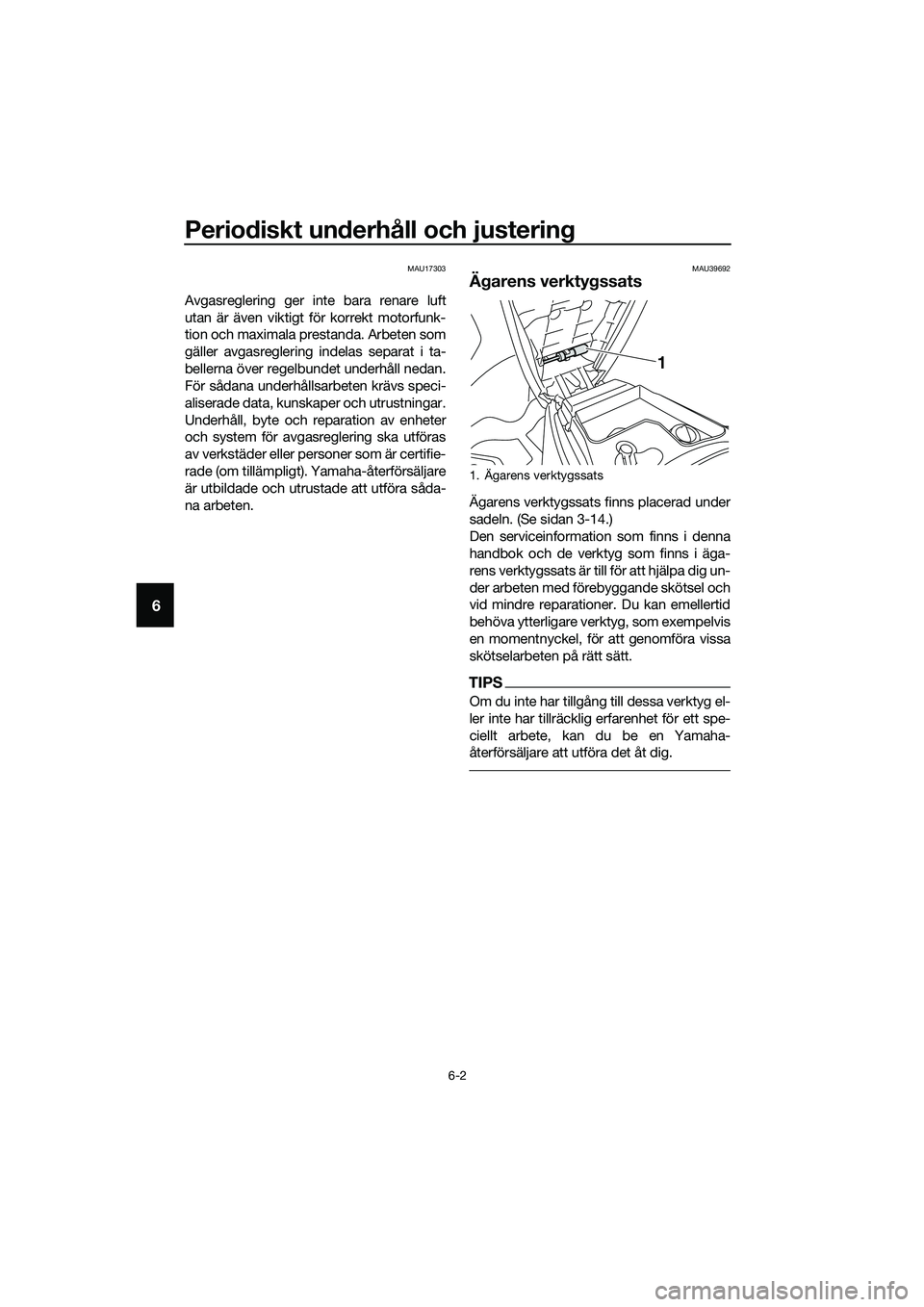

Periodiskt underhåll och justering
6-2
6
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
MAU39692
Ägarens verktygssats
Ägarens verktygssats finns placerad under
sadeln. (Se sidan 3-14.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparationer. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.
TIPS
Om du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.
1. Ägarens verktygssats
1
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

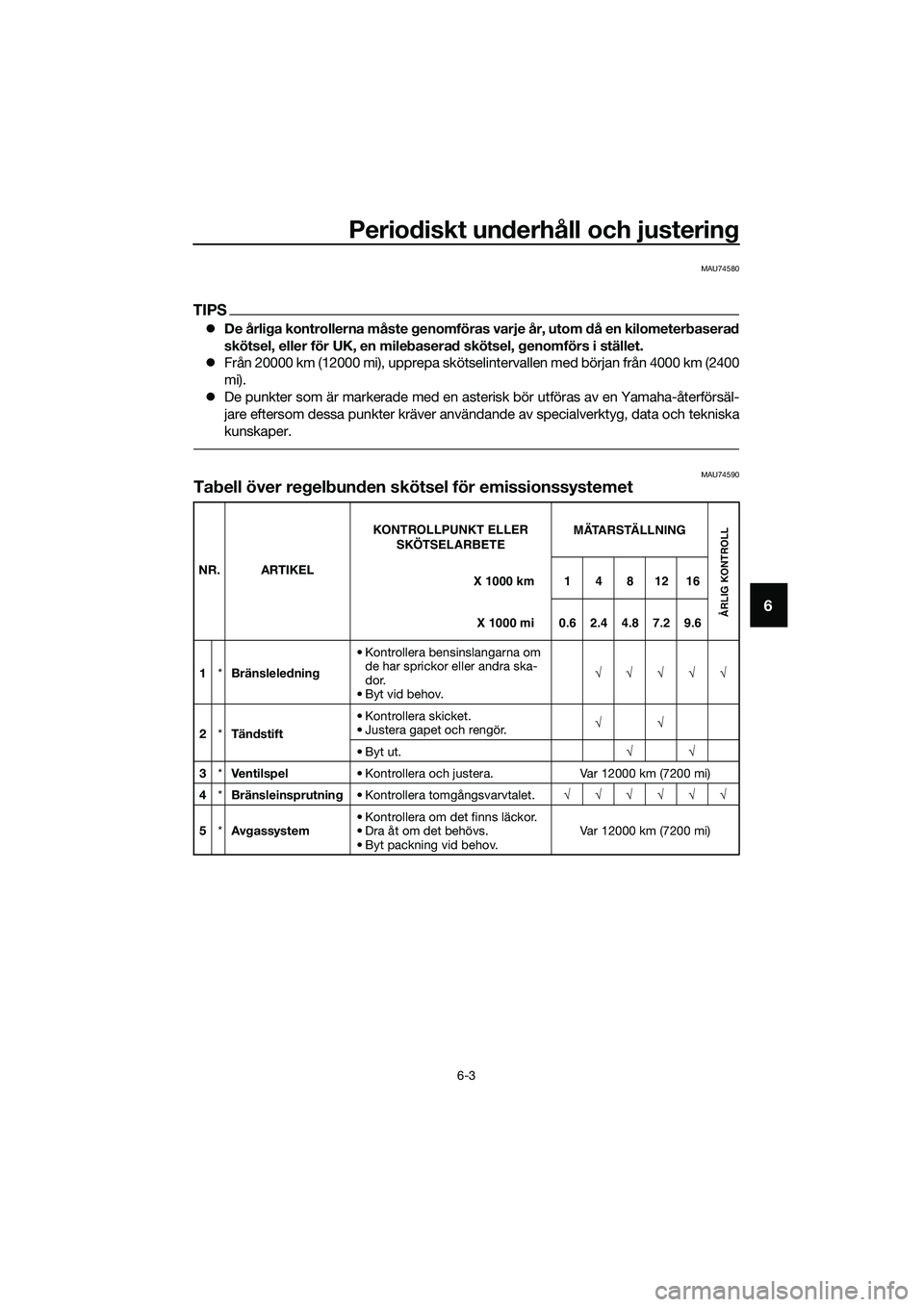

Periodiskt underhåll och justering
6-3
6
MAU74580
TIPS
zDe årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad
skötsel, eller för UK, en milebaserad skötsel, genomförs i stället.
zFrån 20000 km (12000 mi), upprepa skötselintervallen med början från 4000 km (2400
mi).
zDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäl-
jare eftersom dessa punkter kräver användande av specialverktyg, data och tekniska
kunskaper.
MAU74590Tabell över regelbunden skötsel för emissionssystemet
NR. ARTIKEL
1*Bränsleledning• Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov.√√√√√
2*Tändstift• Kontrollera skicket.
• Justera gapet och rengör.√√
• Byt ut.√√
3*Ve n t i l sp e l• Kontrollera och justera. Var 12000 km (7200 mi)
4*Bränsleinsprutning• Kontrollera tomgångsvarvtalet.√√√√√√
5*Avgassystem• Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov.Var 12000 km (7200 mi)X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
Ã…RLIG KONTROLL
1481216
0.62.44.87.29.6
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

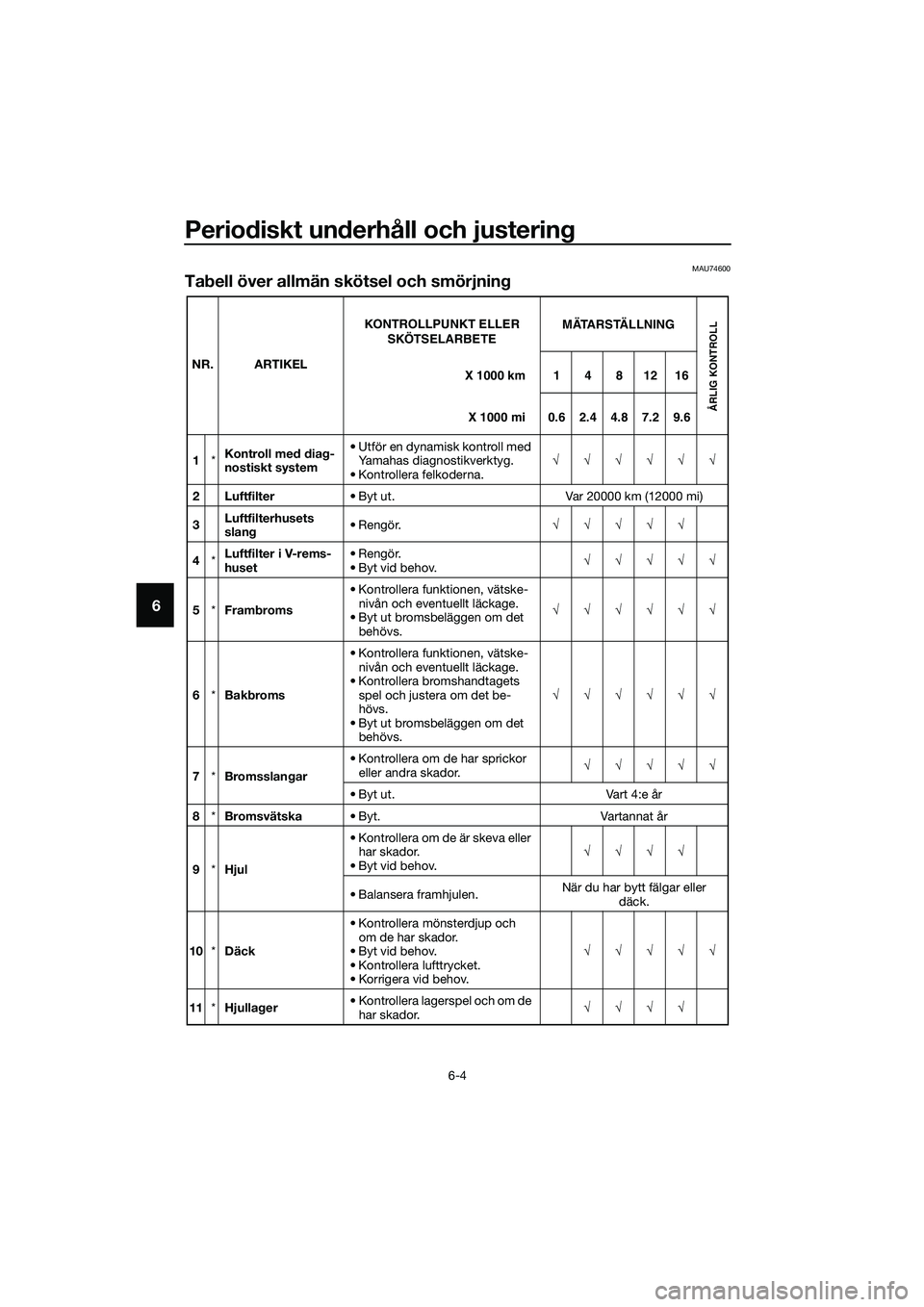

Periodiskt underhåll och justering
6-4
6
MAU74600
Tabell över allmän skötsel och smörjning
NR. ARTIKEL
1*Kontroll med diag-
nostiskt system• Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna.√√√√√√
2 Luftfilter• Byt ut. Var 20000 km (12000 mi)
3Luftfilterhusets
slang•Rengör.√√√√√
4*Luftfilter i V-rems-
huset•Rengör.
• Byt vid behov.√√√√√
5*Frambroms• Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Byt ut bromsbeläggen om det
behövs.√√√√√√
6*Bakbroms• Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Kontrollera bromshandtagets
spel och justera om det be-
hövs.
• Byt ut bromsbeläggen om det
behövs.√√√√√√
7*Bromsslangar• Kontrollera om de har sprickor
eller andra skador.√√√√√
• Byt ut. Vart 4:e år
8*Bromsvätska• Byt. Vartannat år
9*Hjul• Kontrollera om de är skeva eller
har skador.
• Byt vid behov.√√√√
• Balansera framhjulen.När du har bytt fälgar eller
däck.
10*Däck• Kontrollera mönsterdjup och
om de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov.√√√√√
11*Hjullager• Kontrollera lagerspel och om de
har skador.√√√√X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
Ã…RLIG KONTROLL
14812 16
0.6 2.4 4.87.2 9.6
UBR7M0M0.book Page 4 Tuesday, October 25, 2016 3:01 PM

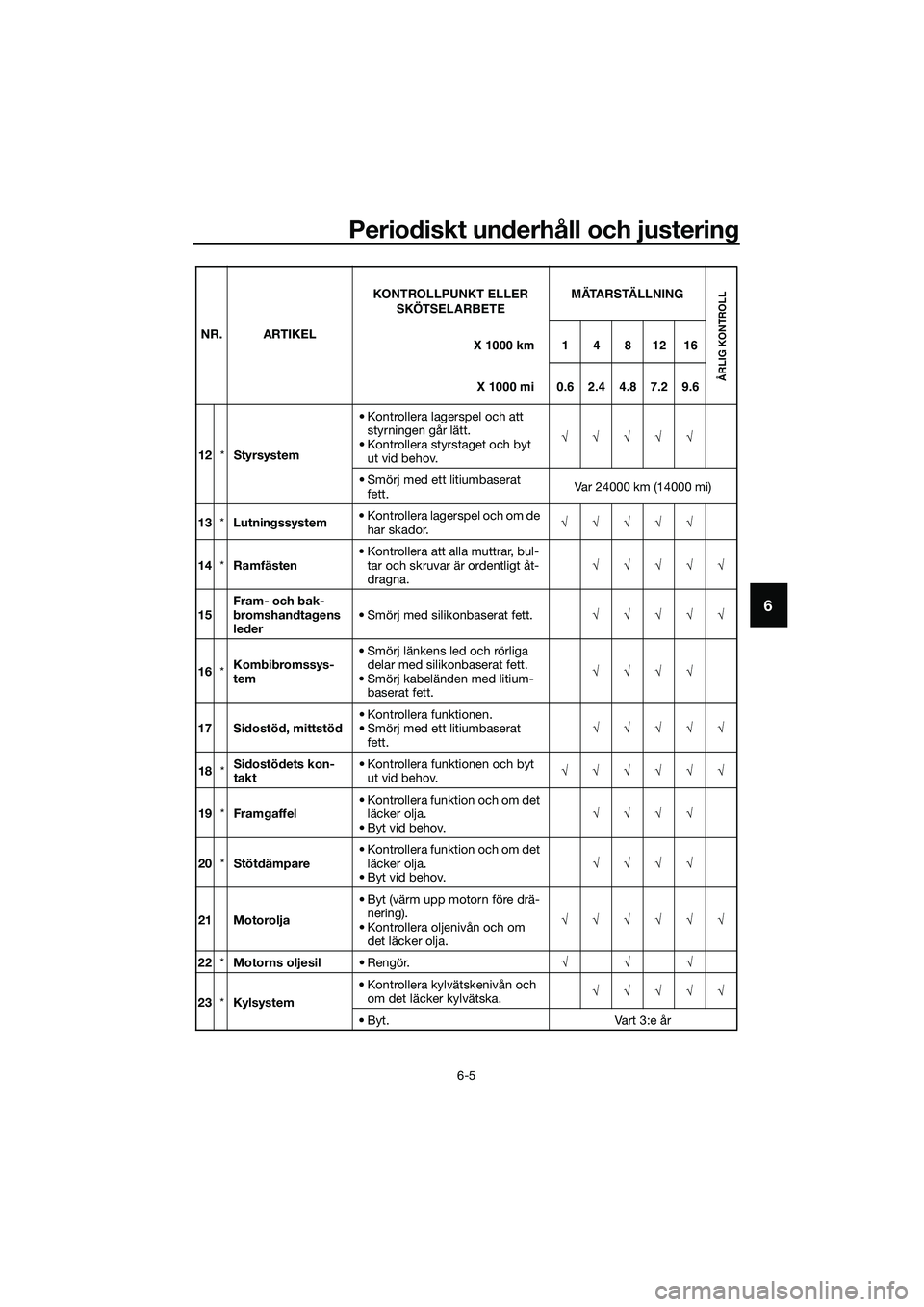

Periodiskt underhåll och justering
6-5
6
12*Styrsystem• Kontrollera lagerspel och att
styrningen går lätt.
• Kontrollera styrstaget och byt
ut vid behov.√√√√√
• Smörj med ett litiumbaserat
fett.Var 24000 km (14000 mi)
13*Lutningssystem• Kontrollera lagerspel och om de
har skador.√√√√√
14*Ramfästen• Kontrollera att alla muttrar, bul-
tar och skruvar är ordentligt åt-
dragna.√√√√√
15Fram- och bak-
bromshandtagens
leder• Smörj med silikonbaserat fett.√√√√√
16*Kombibromssys-
tem• Smörj länkens led och rörliga
delar med silikonbaserat fett.
• Smörj kabeländen med litium-
baserat fett.√√√√
17 Sidostöd, mittstöd• Kontrollera funktionen.
• Smörj med ett litiumbaserat
fett.√√√√√
18*Sidostödets kon-
takt• Kontrollera funktionen och byt
ut vid behov.√√√√√√
19*Framgaffel• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
20*Stötdämpare• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
21 Motorolja• Byt (värm upp motorn före drä-
nering).
• Kontrollera oljenivån och om
det läcker olja.√√√√√√
22*Motorns oljesil
•Rengör.√√√
23*Kylsystem• Kontrollera kylvätskenivån och
om det läcker kylvätska.√√√√√
• Byt. Vart 3:e år NR. ARTIKEL
X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
Ã…RLIG KONTROLL
1481216
0.62.44.87.29.6
UBR7M0M0.book Page 5 Tuesday, October 25, 2016 3:01 PM

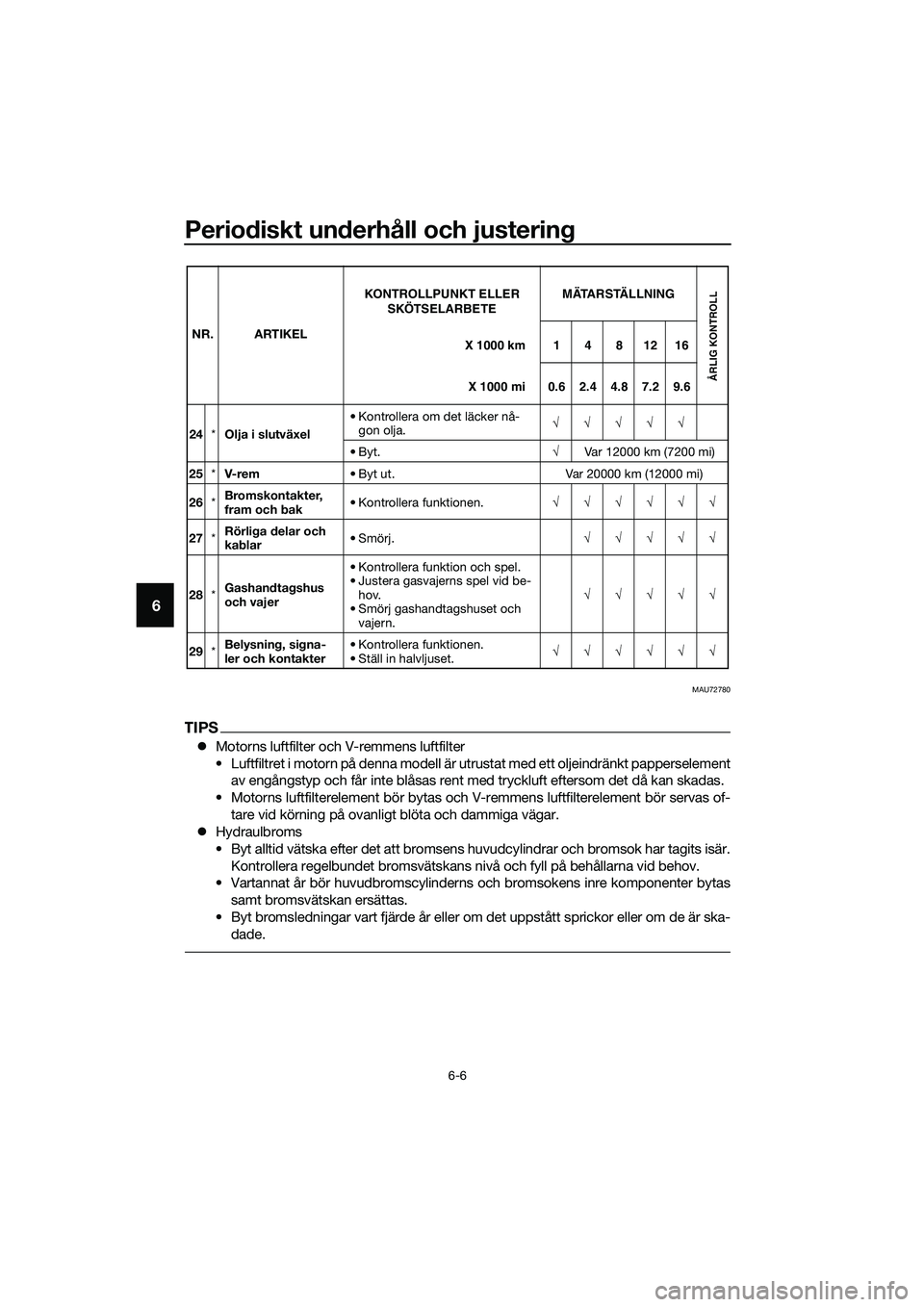

Periodiskt underhåll och justering
6-6
6
MAU72780
TIPS
zMotorns luftfilter och V-remmens luftfilter
• Luftfiltret i motorn på denna modell är utrustat med ett oljeindränkt papperselement
av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Motorns luftfilterelement bör bytas och V-remmens luftfilterelement bör servas of-
tare vid körning på ovanligt blöta och dammiga vägar.
zHydraulbroms
• Byt alltid vätska efter det att bromsens huvudcylindrar och bromsok har tagits isär.
Kontrollera regelbundet bromsvätskans nivå och fyll på behållarna vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas
samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är ska-
dade.
24*Olja i slutväxel• Kontrollera om det läcker nå-
gon olja.√√√√√
•Byt.√Var 12000 km (7200 mi)
25*V- re m• Byt ut. Var 20000 km (12000 mi)
26*Bromskontakter,
fram och bak• Kontrollera funktionen.√√√√√√
27*Rörliga delar och
kablar•Smörj.√√√√√
28*Gashandtagshus
och vajer• Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och
vajern.√√√√√
29*Belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Ställ in halvljuset.√√√√√√ NR. ARTIKEL
X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 miMÄTARSTÄLLNING
Ã…RLIG KONTROLL
1481216
0.6 2.4 4.87.2 9.6
UBR7M0M0.book Page 6 Tuesday, October 25, 2016 3:01 PM

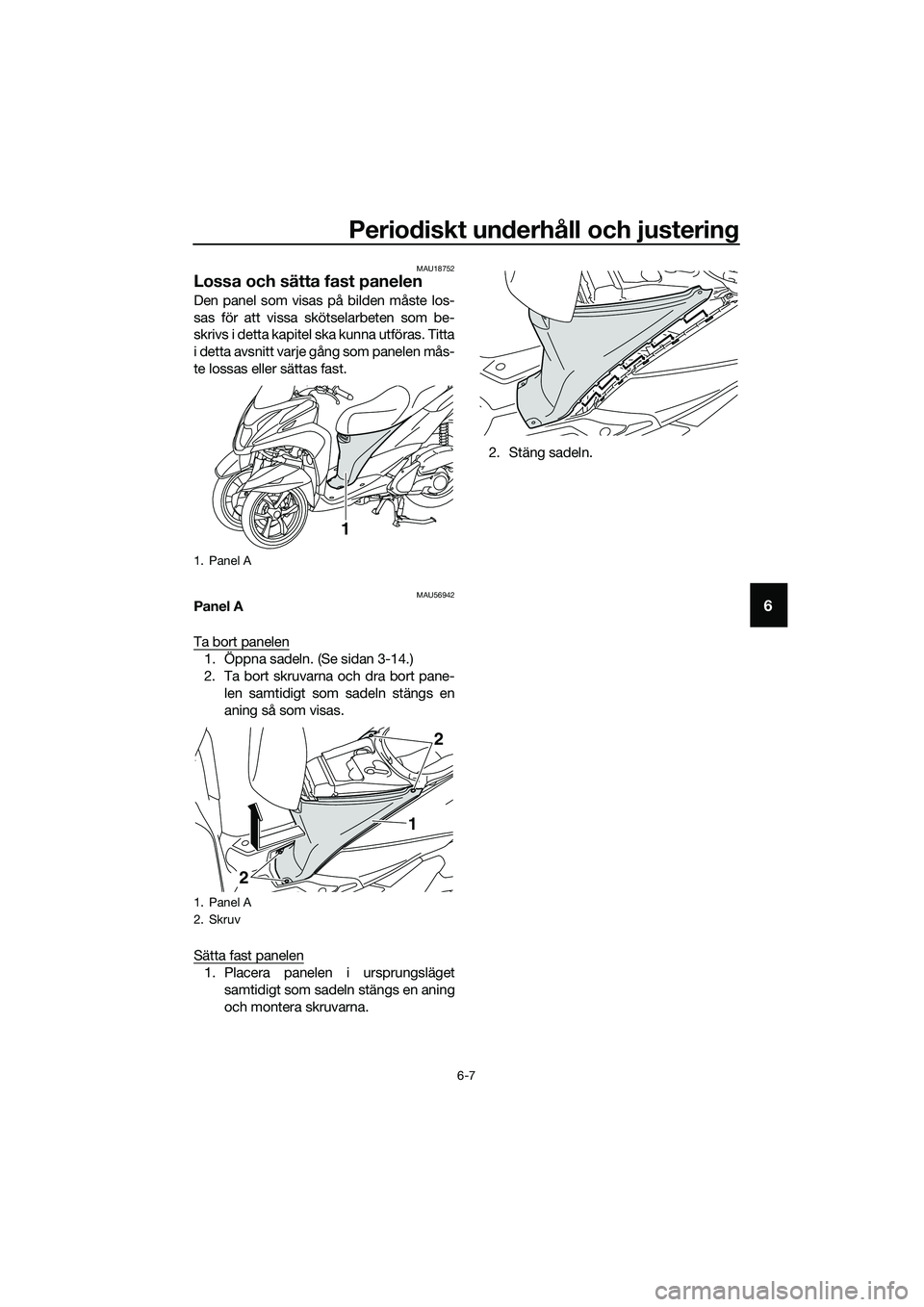

Periodiskt underhåll och justering
6-7
6
MAU18752
Lossa och sätta fast panelen
Den panel som visas på bilden måste los-
sas för att vissa skötselarbeten som be-
skrivs i detta kapitel ska kunna utföras. Titta
i detta avsnitt varje gång som panelen mås-
te lossas eller sättas fast.
MAU56942Panel A
Ta bort panelen
1. Öppna sadeln. (Se sidan 3-14.)
2. Ta bort skruvarna och dra bort pane-
len samtidigt som sadeln stängs en
aning så som visas.
Sätta fast panelen
1. Placera panelen i ursprungsläget
samtidigt som sadeln stängs en aning
och montera skruvarna.2. Stäng sadeln.
1. Panel A
1. Panel A
2. Skruv
1
1
2
2
UBR7M0M0.book Page 7 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-8
6
MAUT2075

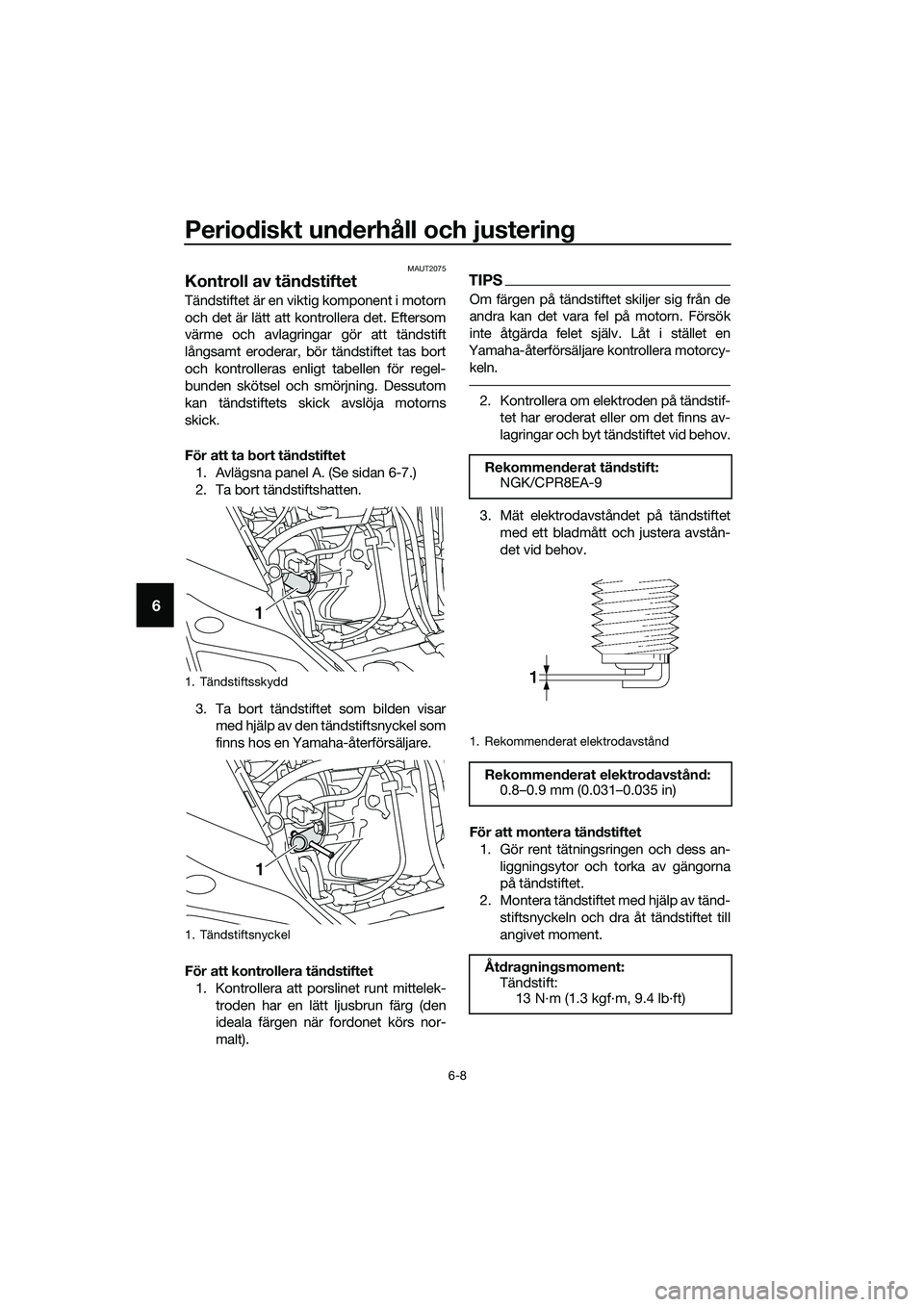

Kontroll av tändstiftet
Tändstiftet är en viktig komponent i motorn
och det är lätt att kontrollera det. Eftersom
värme och avlagringar gör att tändstift
långsamt eroderar, bör tändstiftet tas bort
och kontrolleras enligt tabellen för regel-
bunden skötsel och smörjning. Dessutom
kan tändstiftets skick avslöja motorns
skick.
För att ta bort tändstiftet
1. Avlägsna panel A. (Se sidan 6-7.)
2. Ta bort tändstiftshatten.
3. Ta bort tändstiftet som bilden visar
med hjälp av den tändstiftsnyckel som
finns hos en Yamaha-återförsäljare.
För att kontrollera tändstiftet
1. Kontrollera att porslinet runt mittelek-
troden har en lätt ljusbrun färg (den
ideala färgen när fordonet körs nor-
malt).
TIPS
Om färgen på tändstiftet skiljer sig från de
andra kan det vara fel på motorn. Försök
inte åtgärda felet själv. Låt i stället en
Yamaha-återförsäljare kontrollera motorcy-
keln.
2. Kontrollera om elektroden på tändstif-
tet har eroderat eller om det finns av-
lagringar och byt tändstiftet vid behov.
3. Mät elektrodavståndet på tändstiftet
med ett bladmått och justera avstån-
det vid behov.
För att montera tändstiftet
1. Gör rent tätningsringen och dess an-
liggningsytor och torka av gängorna
på tändstiftet.
2. Montera tändstiftet med hjälp av tänd-
stiftsnyckeln och dra åt tändstiftet till
angivet moment.
1. Tändstiftsskydd
1. Tändstiftsnyckel
1
1
Rekommenderat tändstift:
NGK/CPR8EA-9
1. Rekommenderat elektrodavstånd
Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Ã…tdragningsmoment:
Tändstift:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
UBR7M0M0.book Page 8 Tuesday, October 25, 2016 3:01 PM
