YAMAHA TRICITY 300 2020 Instructieboekje (in Dutch)

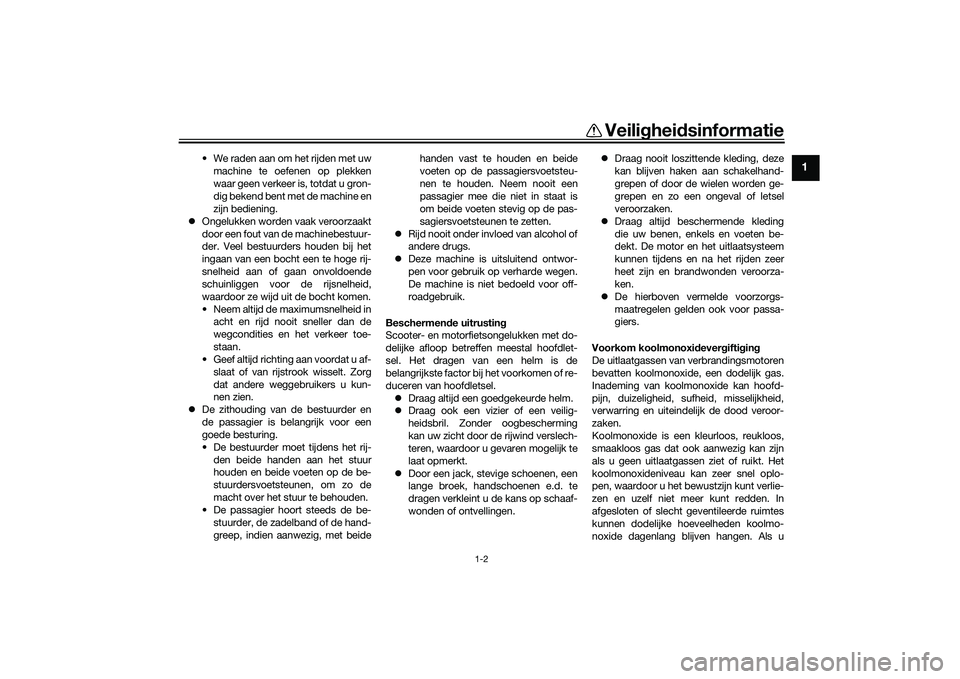

Veiligheidsinformatie
1-2
1
• We raden aan om het rijden met uw
machine te oefenen op plekken
waar geen verkeer is, totdat u gron-
dig bekend bent met de machine en
zijn bediening.
zOngelukken worden vaak veroorzaakt
door een fout van de machinebestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid,
waardoor ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
zDe zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beidehanden vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
zRijd nooit onder invloed van alcohol of
andere drugs.
zDeze machine is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermende uitrusting
Scooter- en motorfietsongelukken met do-
delijke afloop betreffen meestal hoofdlet-
sel. Het dragen van een helm is de
belangrijkste factor bij het voorkomen of re-
duceren van hoofdletsel.
zDraag altijd een goedgekeurde helm.
zDraag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.
zDoor een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.zDraag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
zDraag altijd beschermende kleding
die uw benen, enkels en voeten be-
dekt. De motor en het uitlaatsysteem
kunnen tijdens en na het rijden zeer
heet zijn en brandwonden veroorza-
ken.
zDe hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroor-
zaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

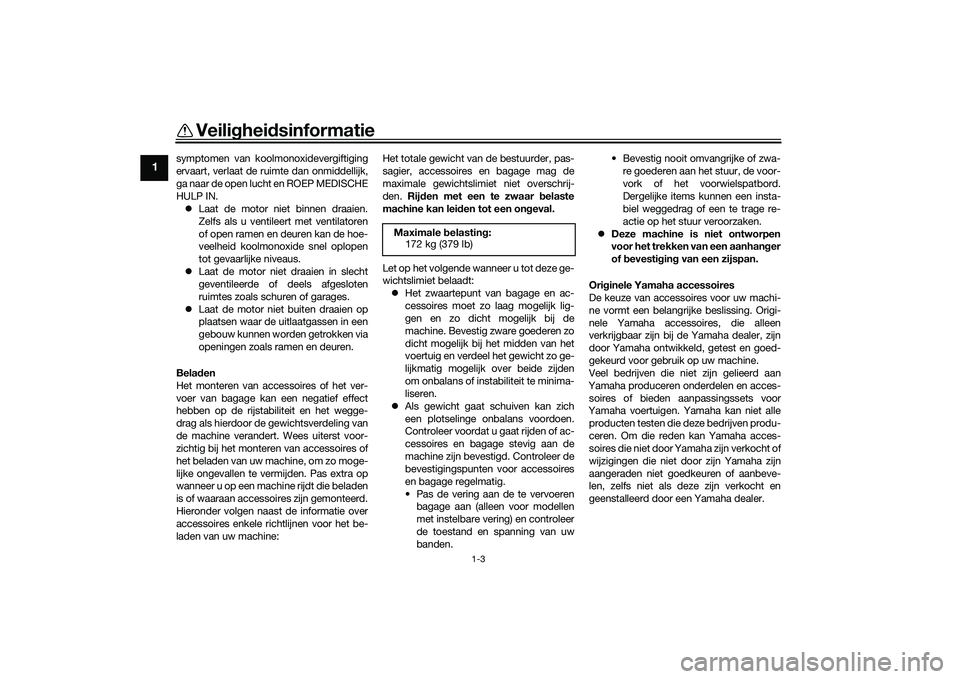

Veiligheidsinformatie
1-3
1
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDISCHE
HULP IN.
zLaat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
zLaat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
zLaat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de machine verandert. Wees uiterst voor-
zichtig bij het monteren van accessoires of
het beladen van uw machine, om zo moge-
lijke ongevallen te vermijden. Pas extra op
wanneer u op een machine rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw machine:Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:
zHet zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk lig-
gen en zo dicht mogelijk bij de
machine. Bevestig zware goederen zo
dicht mogelijk bij het midden van het
voertuig en verdeel het gewicht zo ge-
lijkmatig mogelijk over beide zijden
om onbalans of instabiliteit te minima-
liseren.
zAls gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
machine zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.• Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage re-
actie op het stuur veroorzaken.
zDeze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer. Maximale belasting:
172 kg (379 lb)UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

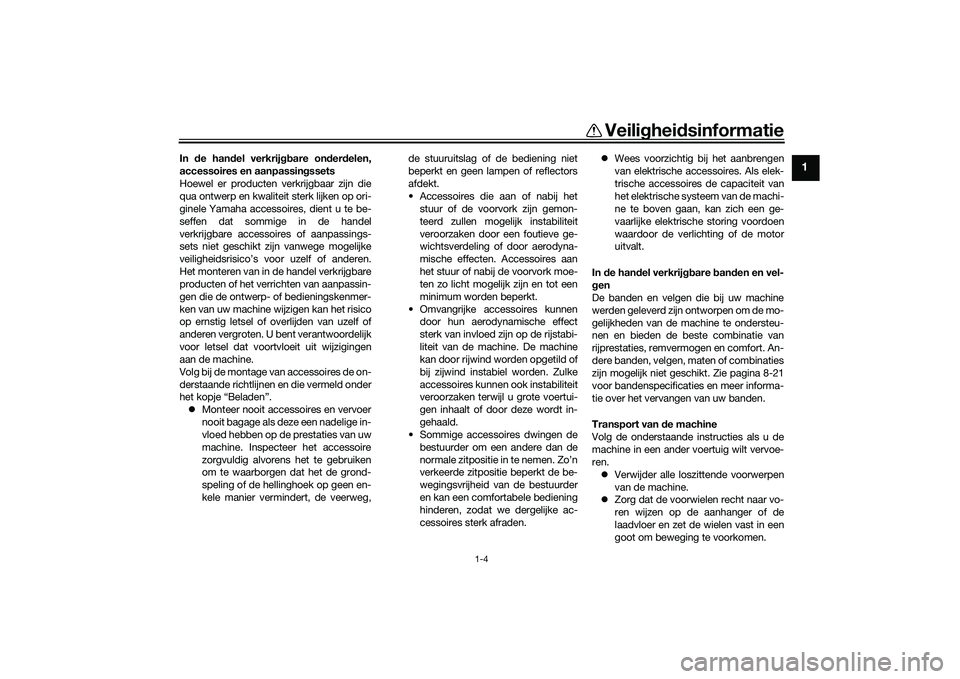

Veiligheidsinformatie
1-4
1
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
zMonteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
machine. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamische effect
sterk van invloed zijn op de rijstabi-
liteit van de machine. De machine
kan door rijwind worden opgetild of
bij zijwind instabiel worden. Zulke
accessoires kunnen ook instabiliteit
veroorzaken terwijl u grote voertui-
gen inhaalt of door deze wordt in-
gehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.zWees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrische systeem van de machi-
ne te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw machine
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 8-21
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
Transport van de machine
Volg de onderstaande instructies als u de
machine in een ander voertuig wilt vervoe-
ren.
zVerwijder alle loszittende voorwerpen
van de machine.
zZorg dat de voorwielen recht naar vo-
ren wijzen op de aanhanger of de
laadvloer en zet de wielen vast in een
goot om beweging te voorkomen.
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

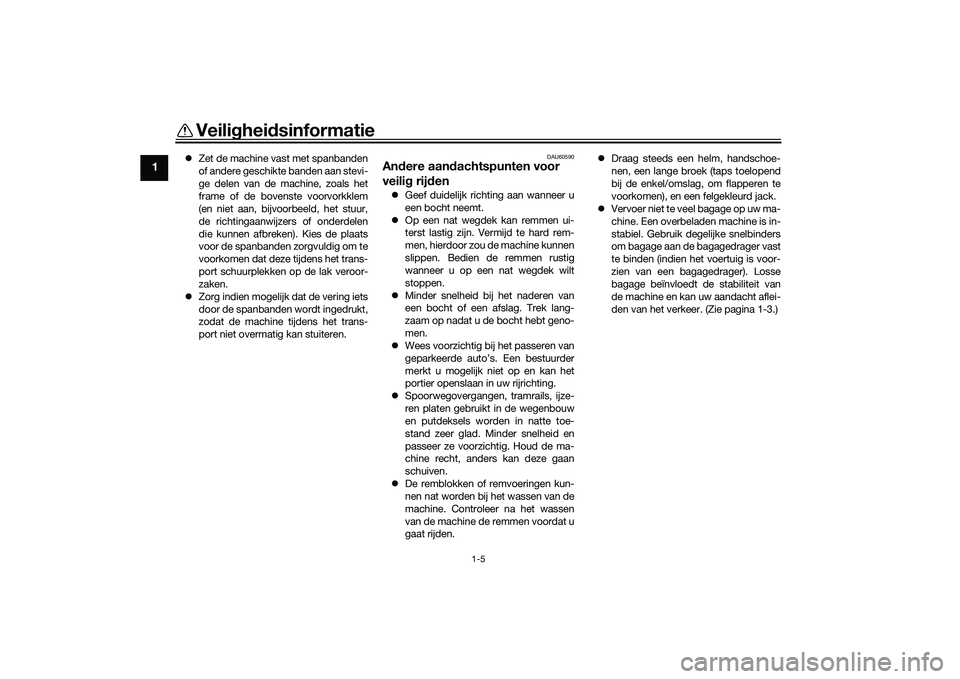

Veiligheidsinformatie
1-5
1
zZet de machine vast met spanbanden
of andere geschikte banden aan stevi-
ge delen van de machine, zoals het
frame of de bovenste voorvorkklem
(en niet aan, bijvoorbeeld, het stuur,
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
zZorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de machine tijdens het trans-
port niet overmatig kan stuiteren.
DAU60590
Andere aandachtspunten voor
veilig rijdenzGeef duidelijk richting aan wanneer u
een bocht neemt.
zOp een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, hierdoor zou de machine kunnen
slippen. Bedien de remmen rustig
wanneer u op een nat wegdek wilt
stoppen.
zMinder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
zWees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
zSpoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de ma-
chine recht, anders kan deze gaan
schuiven.
zDe remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
machine. Controleer na het wassen
van de machine de remmen voordat u
gaat rijden.zDraag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
zVervoer niet te veel bagage op uw ma-
chine. Een overbeladen machine is in-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de machine en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM

Beschrijving
2-1
2
DAU10411
Aanzicht linkerzijde
1,2
3
5
4
6
7
8
9
12
13
11
10
1. Accu (pagina 8-31)
2. Zekeringen (pagina 8-33)
3. Parkeerremhendel (pagina 5-11)
4. Handgreep (pagina 7-3)
5. Luchtfilterelement (pagina 8-17)
6. Stelring veervoorspanning (pagina 5-19)
7. Vuldop versnellingsbakolie (pagina 8-14)
8. Aftapplug versnellingsbakolie (pagina 8-14)9. Luchtfilterelement in V-snaarbehuizing (pagina 8-17)
10.Olieaftapplug (pagina 8-12)
11.Oliefilterelement (pagina 8-12)
12.Zijstandaard (pagina 5-21)
13.Koelvloeistofreservoir (pagina 8-15)
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Beschrijving
2-2
2
DAU10421

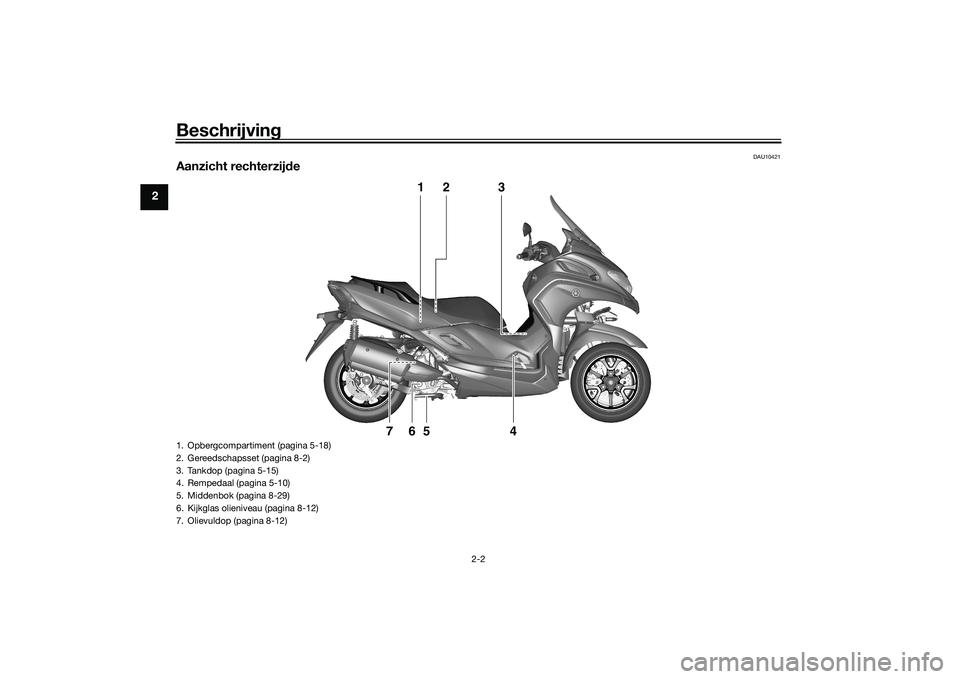

Aanzicht rechterzijde
1
2
3
4
5
6
7
1. Opbergcompartiment (pagina 5-18)
2. Gereedschapsset (pagina 8-2)
3. Tankdop (pagina 5-15)
4. Rempedaal (pagina 5-10)
5. Middenbok (pagina 8-29)
6. Kijkglas olieniveau (pagina 8-12)
7. Olievuldop (pagina 8-12)UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Beschrijving
2-3
2
DAU10431

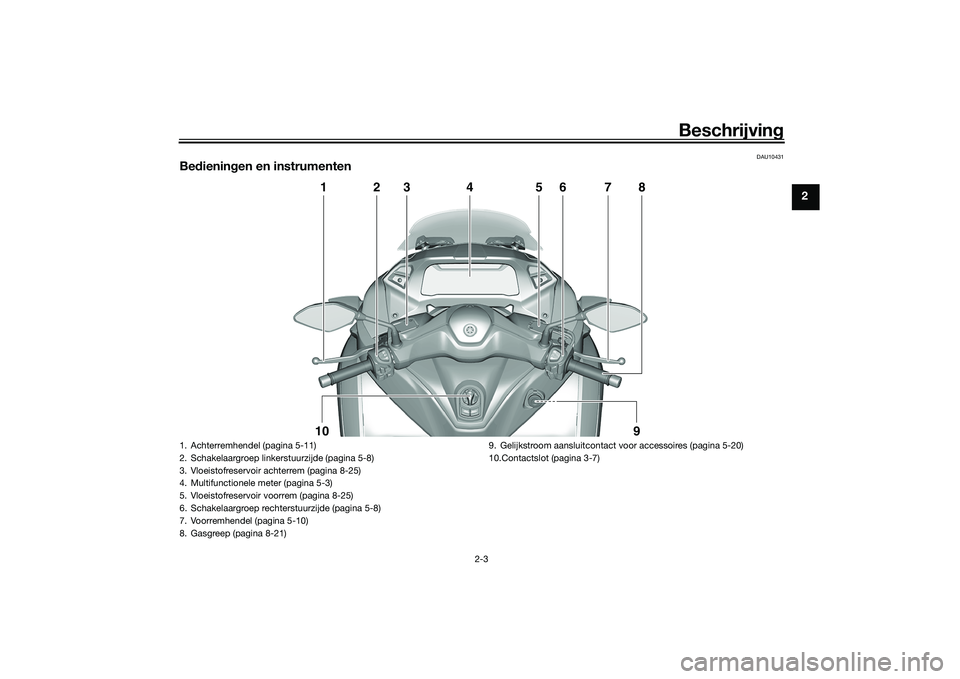

Bedieningen en instrumenten
1
2
3
4
5
6
7
8
10
9
1. Achterremhendel (pagina 5-11)
2. Schakelaargroep linkerstuurzijde (pagina 5-8)
3. Vloeistofreservoir achterrem (pagina 8-25)
4. Multifunctionele meter (pagina 5-3)
5. Vloeistofreservoir voorrem (pagina 8-25)
6. Schakelaargroep rechterstuurzijde (pagina 5-8)
7. Voorremhendel (pagina 5-10)
8. Gasgreep (pagina 8-21)9. Gelijkstroom aansluitcontact voor accessoires (pagina 5-20)
10.Contactslot (pagina 3-7)
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

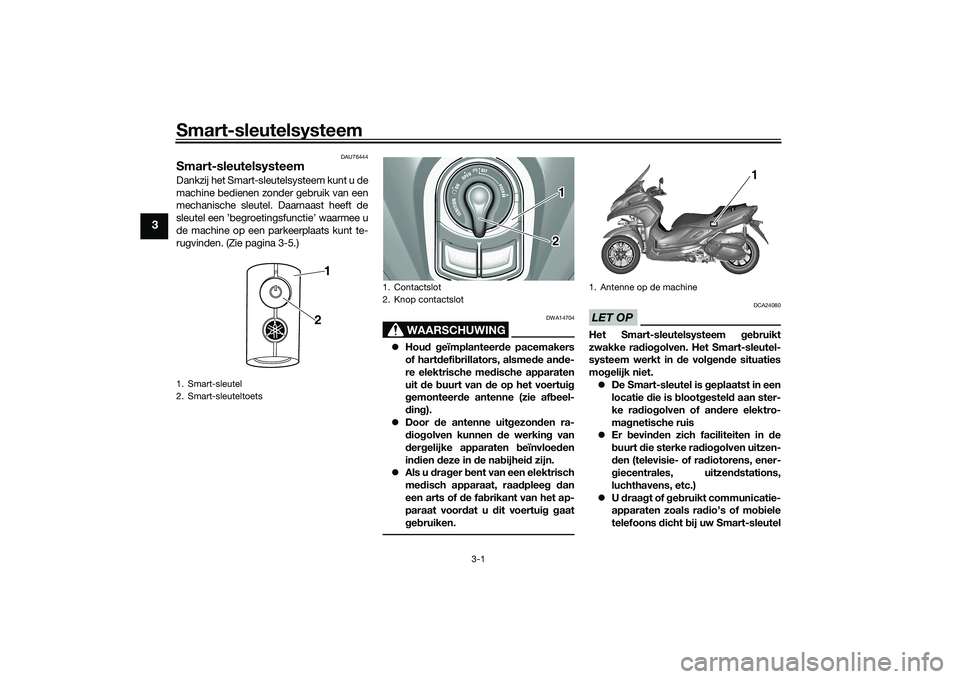

Smart-sleutelsysteem
3-1
3
DAU76444
Smart-sleutelsysteemDankzij het Smart-sleutelsysteem kunt u de
machine bedienen zonder gebruik van een
mechanische sleutel. Daarnaast heeft de
sleutel een ’begroetingsfunctie’ waarmee u
de machine op een parkeerplaats kunt te-
rugvinden. (Zie pagina 3-5.)
WAARSCHUWING
DWA14704
zHoud geïmplanteerde pacemakers
of hartdefibrillators, alsmede ande-
re elektrische medische apparaten
uit de buurt van de op het voertuig
gemonteerde antenne (zie afbeel-
ding).
zDoor de antenne uitgezonden ra-
diogolven kunnen de werking van
dergelijke apparaten beïnvloeden
indien deze in de nabijheid zijn.
zAls u drager bent van een elektrisch
medisch apparaat, raadpleeg dan
een arts of de fabrikant van het ap-
paraat voordat u dit voertuig
gaat
gebruiken.
LET OP
DCA24080
Het Smart-sleutelsysteem gebruikt
zwakke radiogolven. Het Smart-sleutel-
systeem werkt in de volgende situaties
mogelijk niet.
zDe Smart-sleutel is geplaatst in een
locatie die is blootgesteld aan ster-
ke radiogolven of andere elektro-
magnetische ruis
zEr bevinden zich faciliteiten in de
buurt die sterke radiogolven uitzen-
den (televisie- of radiotorens, ener-
giecentrales, uitzendstations,
luchthavens, etc.)
zU draagt of gebruikt communicatie-
apparaten zoals radio’s of mobiele
telefoons dicht bij uw Smart-sleutel
1. Smart-sleutel
2. Smart-sleuteltoets
1
2
1. Contactslot
2. Knop contactslot
12
1. Antenne op de machine
1
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-2
3
zDe Smart-sleutel maakt contact
met of wordt bedekt door een me-
talen voorwerp
zAndere voertuigen die zijn uitgerust
met een Smart-sleutelsysteem be-
vinden zich in de nabijheid
Verplaats de Smart-sleutel in zulke situ-
aties naar een andere locatie en voer de
bewerking opnieuw uit. Als het nog
steeds niet werkt, bedien de machine
dan in de noodmodus. (Zie pagina 8-40.)OPMERKINGOm het ontladen van de voertuigaccu te
voorkomen, wordt het Smart-sleutelsy-
steem ongeveer 9 dagen na het laatste ge-
bruik van de machine uitgeschakeld (de
begroetingsfunctie wordt gedeactiveerd).
Om het Smart-sleutelsysteem weer in te
schakelen, hoeft u slechts op de knop van
het contactslot te drukken.
DAU76452

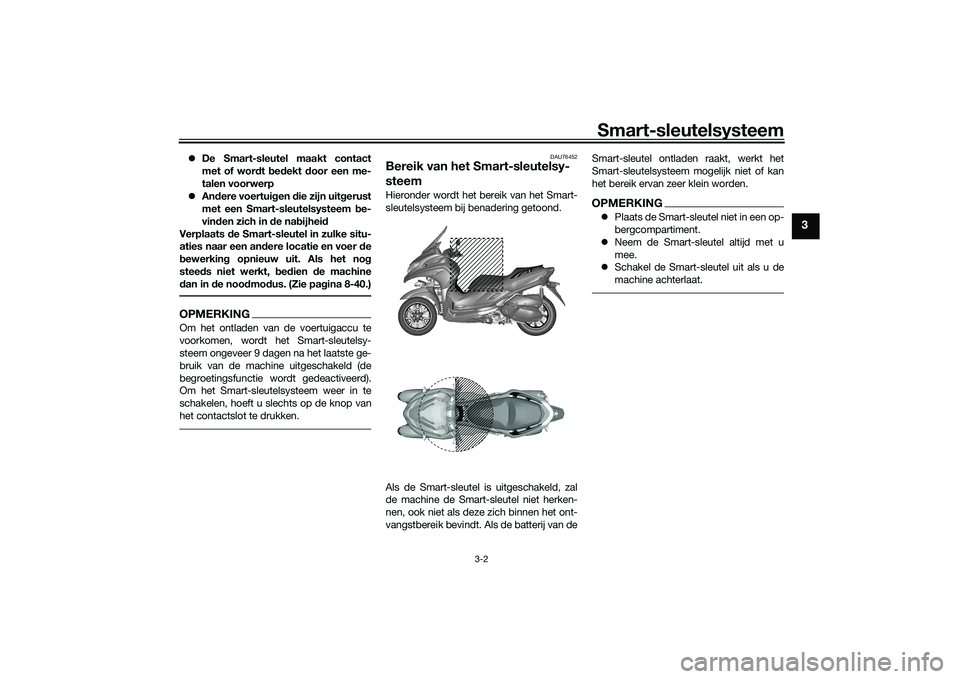

Bereik van het Smart-sleutelsy-
steemHieronder wordt het bereik van het Smart-
sleutelsysteem bij benadering getoond.
Als de Smart-sleutel is uitgeschakeld, zal
de machine de Smart-sleutel niet herken-
nen, ook niet als deze zich binnen het ont-
vangstbereik bevindt. Als de batterij van deSmart-sleutel ontladen raakt, werkt het
Smart-sleutelsysteem mogelijk niet of kan
het bereik ervan zeer klein worden.
OPMERKINGzPlaats de Smart-sleutel niet in een op-
bergcompartiment.
zNeem de Smart-sleutel altijd met u
mee.
zSchakel de Smart-sleutel uit als u de
machine achterlaat.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-3
3

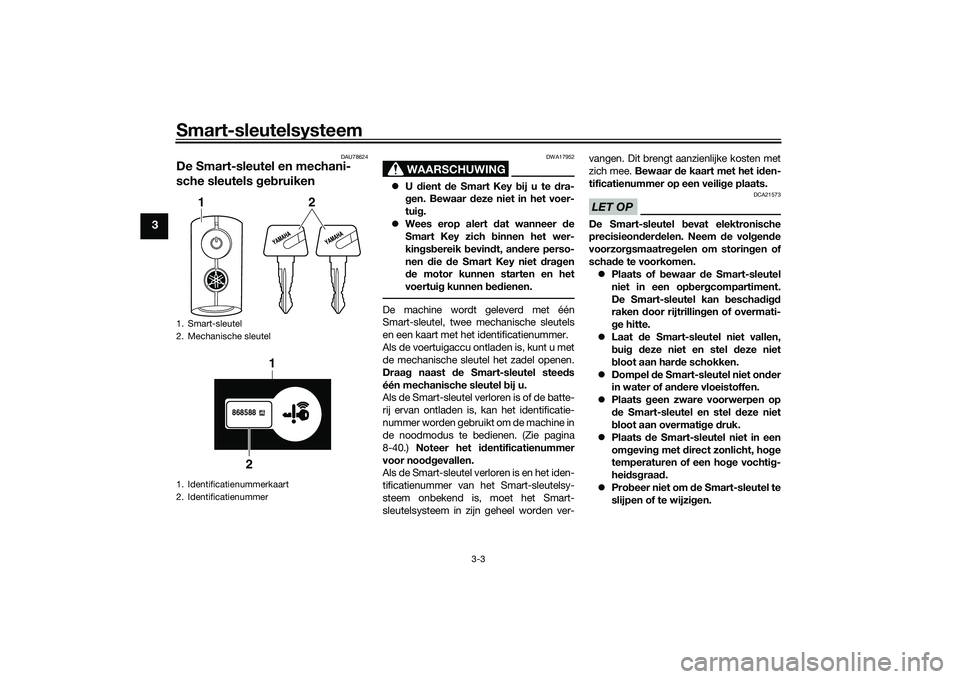

DAU78624
De Smart-sleutel en mechani-
sche sleutels gebruiken
WAARSCHUWING
DWA17952
zU dient de Smart Key bij u te dra-
gen. Bewaar deze niet in het voer-
tuig.
zWees erop alert dat wanneer de
Smart Key zich binnen het wer-
kingsbereik bevindt, andere perso-
nen die de Smart Key niet dragen
de motor kunnen starten en het
voertuig kunnen bedienen.De machine wordt geleverd met één
Smart-sleutel, twee mechanische sleutels
en een kaart met het identificatienummer.
Als de voertuigaccu ontladen is, kunt u met
de mechanische sleutel het zadel openen.
Draag naast de Smart-sleutel steeds
één mechanische sleutel bij u.
Als de Smart-sleutel verloren is of de batte-
rij ervan ontladen is, kan het identificatie-
nummer worden gebruikt om de machine in
de noodmodus te bedienen. (Zie pagina
8-40.) Noteer het identificatienummer
voor noodgevallen.
Als de Smart-sleutel verloren is en het iden-
tificatienummer van het Smart-sleutelsy-
steem onbekend is, moet het Smart-
sleutelsysteem in zijn geheel worden ver-vangen. Dit brengt aanzienlijke kosten met
zich mee. Bewaar de kaart met het iden-
tificatienummer op een veilige plaats.
LET OP
DCA21573
De Smart-sleutel bevat elektronische
precisieonderdelen. Neem de volgende
voorzorgsmaatregelen om storingen of
schade te voorkomen.
zPlaats of bewaar de Smart-sleutel
niet in een opbergcompartiment.
De Smart-sleutel kan beschadigd
raken door rijtrillingen of overmati-
ge hitte.
zLaat de Smart-sleutel niet vallen,
buig deze niet en stel deze niet
bloot aan harde schokken.
zDompel de Smart-sleutel niet onder
in water of andere vloeistoffen.
zPlaats geen zware voorwerpen op
de Smart-sleutel en stel deze niet
bloot aan overmatige druk.
zPlaats de Smart-sleutel niet in een
omgeving met direct zonlicht, hoge
temperaturen of een ho
ge vochtig-
heidsgraad.
zProbeer niet om de Smart-sleutel te
slijpen of te wijzigen.
1. Smart-sleutel
2. Mechanische sleutel
1. Identificatienummerkaart
2. Identificatienummer
1
2
868588
1
2
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM
