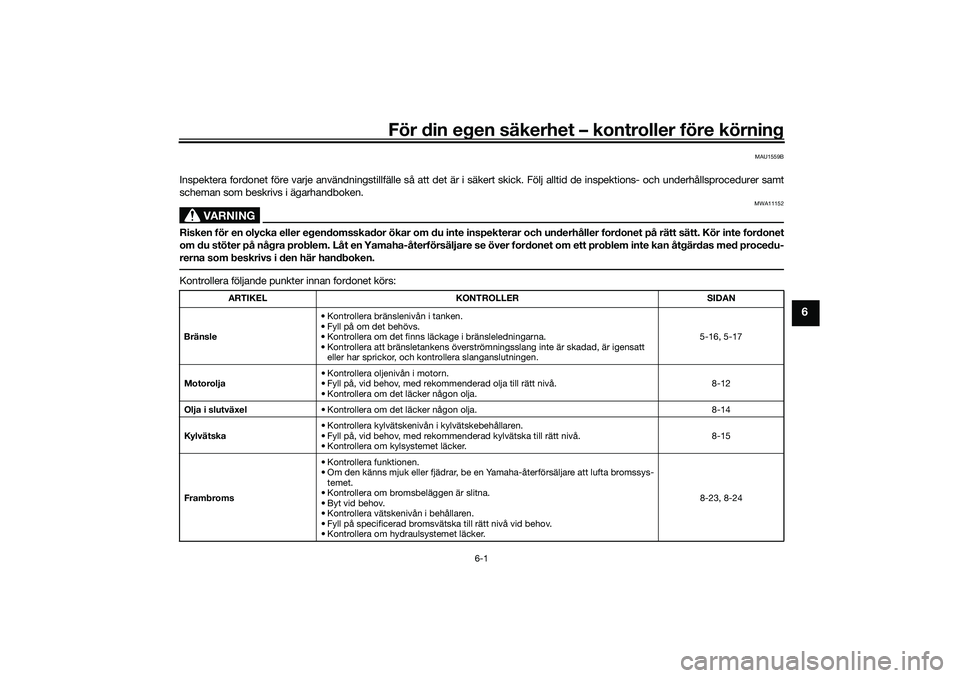

För din egen säkerhet – kontroller före körning
6-1
6
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 5-16, 5-17
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 8-12
Olja i slutväxel • Kontrollera om det läcker någon olja. 8-14
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 8-15
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-23, 8-24
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

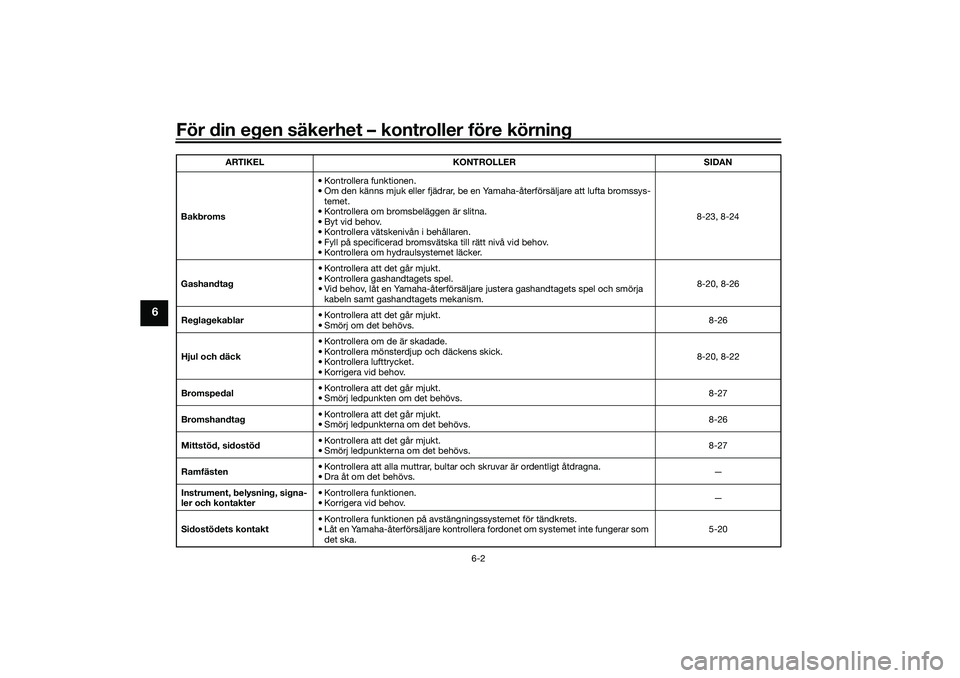

För din egen säkerhet – kontroller före körning
6-2
6
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-23, 8-24
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 8-20, 8-26
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 8-26
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 8-20, 8-22
Bromspedal • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
8-27
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
8-26
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 8-27
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.
—
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 5-20
ARTIKEL
KONTROLLER SIDAN
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

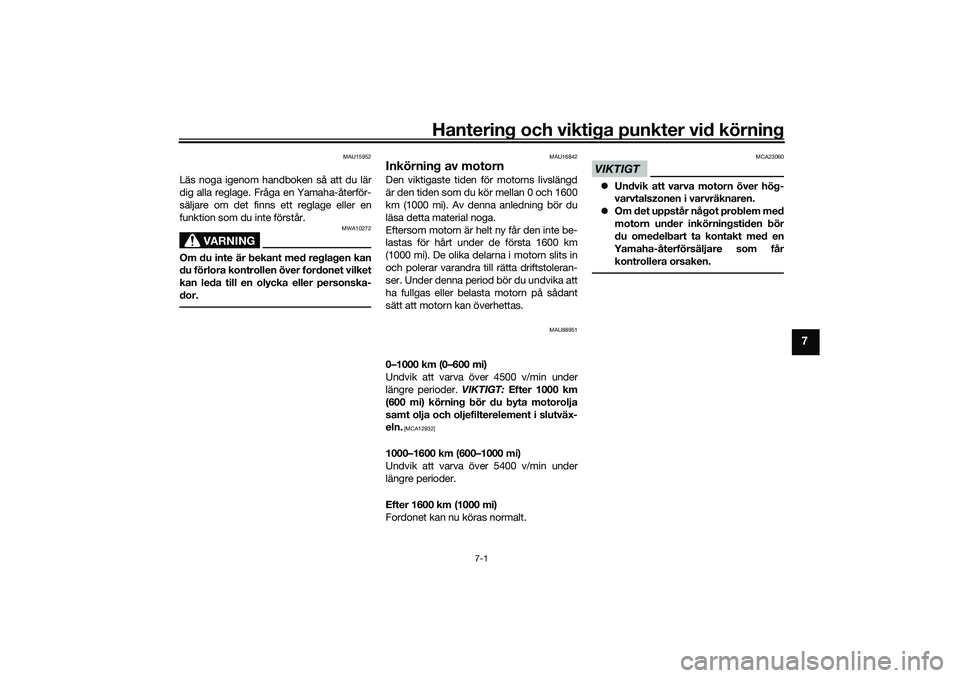

Hantering och viktiga punkter vid körning
7-1
7
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU88951
0–1000 km (0–600 mi)
Undvik att varva över 4500 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
samt olja och oljefilterelement i slutväx-
eln.
[MCA12932]
1000–1600 km (600–1000 mi)
Undvik att varva över 5400 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA23060
 Undvik att varva motorn över hög-
varvtalszonen i varvräknaren.
 Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kontrollera orsaken.
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

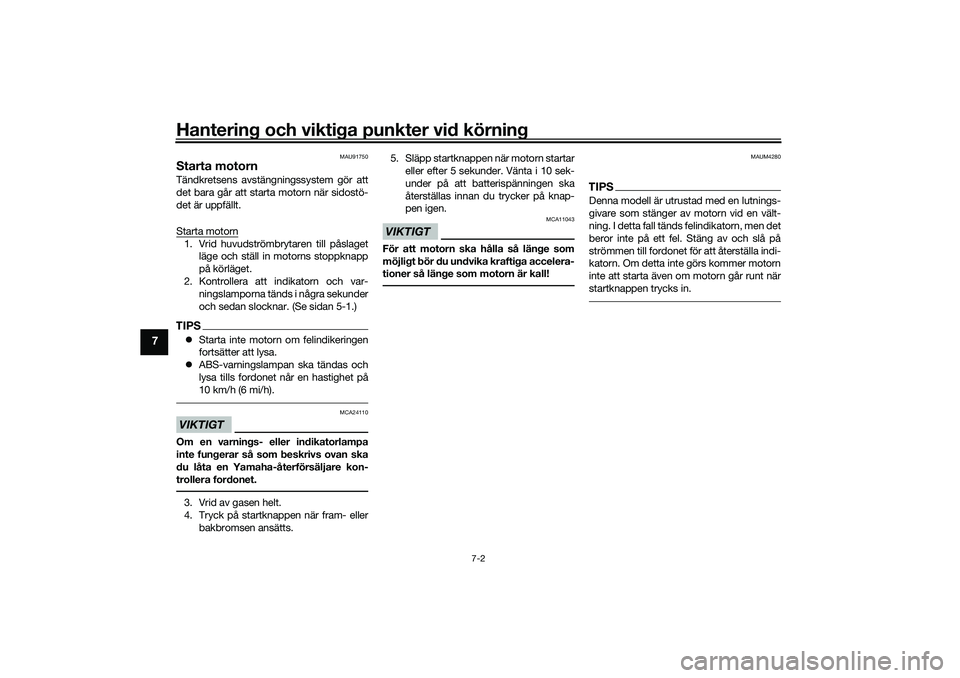

Hantering och viktiga punkter vid körning
7-2
7
MAU91750
Starta motornTändkretsens avstängningssystem gör att
det bara går att starta motorn när sidostö-
det är uppfällt.
Starta motorn1. Vrid huvudströmbrytaren till påslagetläge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 5-1.)TIPSStarta inte motorn om felindikeringen
fortsätter att lysa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Vrid av gasen helt.
4. Tryck på startknappen när fram- eller
bakbromsen ansätts. 5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAUM4280
TIPSDenna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. I detta fall tänds felindikatorn, men det
beror inte på ett fel. Stäng av och slå på
strömmen till fordonet för att återställa indi-
katorn. Om detta inte görs kommer motorn
inte att starta även om motorn går runt när
startknappen trycks in.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

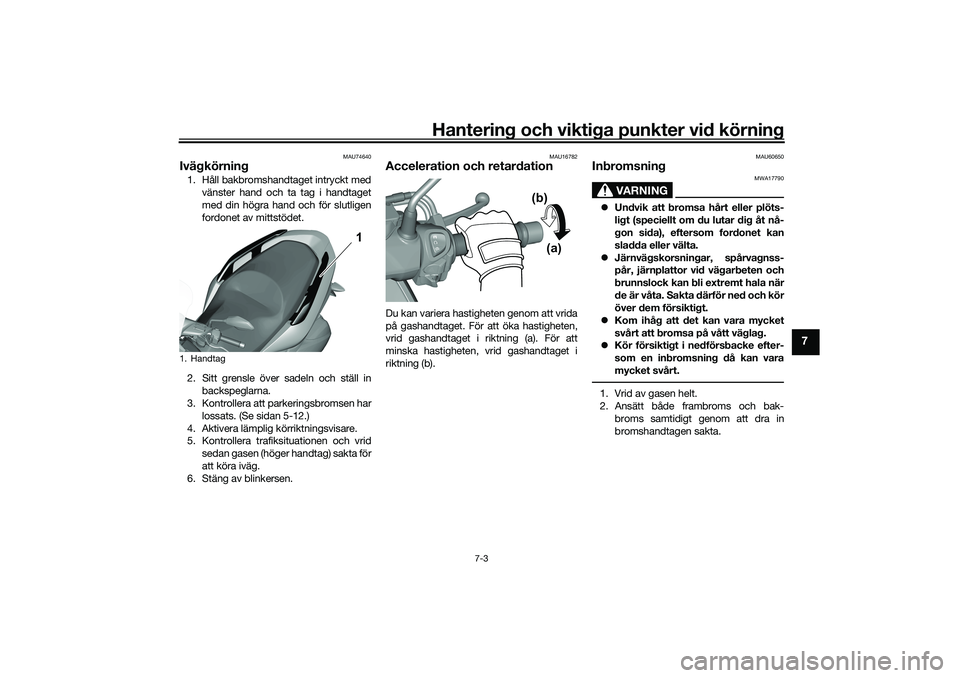

Hantering och viktiga punkter vid körning
7-3
7
MAU74640
Ivägkörning1. Håll bakbromshandtaget intryckt medvänster hand och ta tag i handtaget
med din högra hand och för slutligen
fordonet av mittstödet.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Kontrollera att parkeringsbromsen har
lossats. (Se sidan 5-12.)
4. Aktivera lämplig körriktningsvisare.
5. Kontrollera trafiksituationen och vrid sedan gasen (höger handtag) sakta för
att köra iväg.
6. Stäng av blinkersen.
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
 Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
 Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
 Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
 Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
1. Handtag
1 1
(a)
(b)
UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM

Hantering och viktiga punkter vid körning
7-4
7
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere: Undvik höga varvtal under accelera-
tion.
 Undvik höga varvtal när motorn inte är
belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU89300
ParkeringNär du har parkerat stänger du av ström-
men till fordonet och placerar det på sido-
stödet eller mittstödet. Ansätt
parkeringsbromsen och stäng sedan av
den smarta nyckeln.
VARNING
MWA21020
Kom ihåg att stänga av strömmen till for-
donet och ansätta parkeringsbromsen
innan du stiger av fordonet.TIPSÄven om fordonet är parkerat på ett ställe
som åtskiljs av ett staket eller ett skyltföns-
ter i en butik kan andra människor starta
motorn och köra fordonet om den smarta
nyckeln är inom räckvidd. Stäng av den
smarta nyckeln när du lämnar fordonet. (Se
sidan 3-4.)Om stödet fälls ner när motorn är igång
stannar motorn och ljudsignalen låter i cirka
1 minut. Ljudsignalen tystnar om du stäng-
er av strömmen till fordonet eller fäller upp
stödet.
TIPSKom ihåg att vrida huvudströmbryta-
ren till “OFF” eller “ ” innan du lämnar
fordonet. Annars kan batteriet laddas
ur.
 Du kan ställa in sidostödets varnings-
signal så att den inte aktiveras. Kon-
takta din Yamaha-återförsäljare.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarn a och få bränn-
skador.
 Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
 Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBEDM0M0.book Page 4 Monday, October 12, 2020 8:37 AM

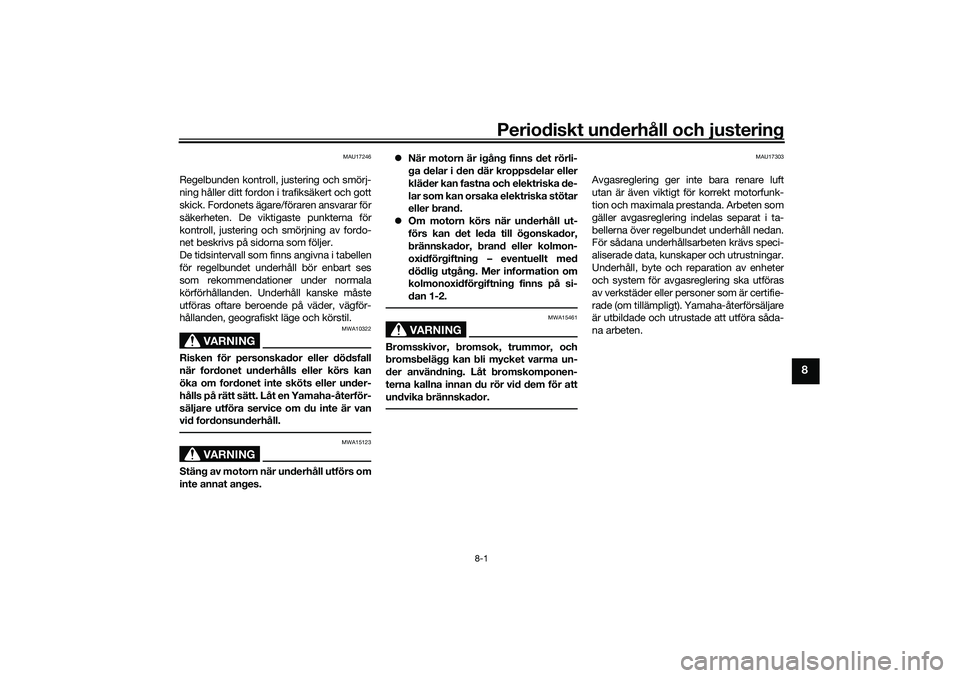

Periodiskt underhåll och justering
8-1
8
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
 Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger in te bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-2
8
MAU85230

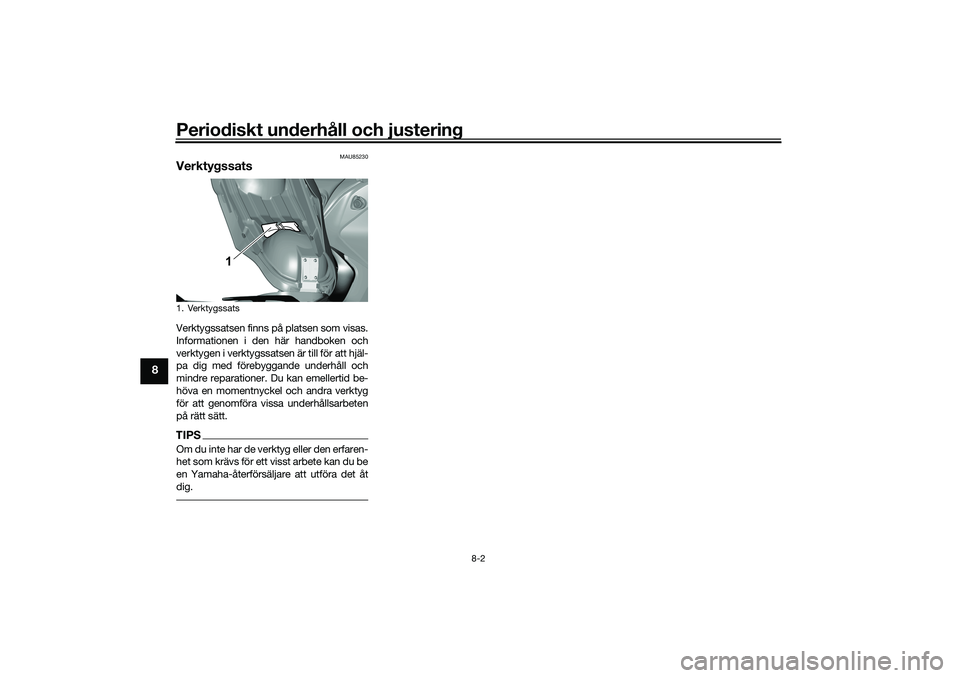

VerktygssatsVerktygssatsen finns på platsen som visas.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åt
dig.1. Verktygssats
1
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-3
8
MAU71033

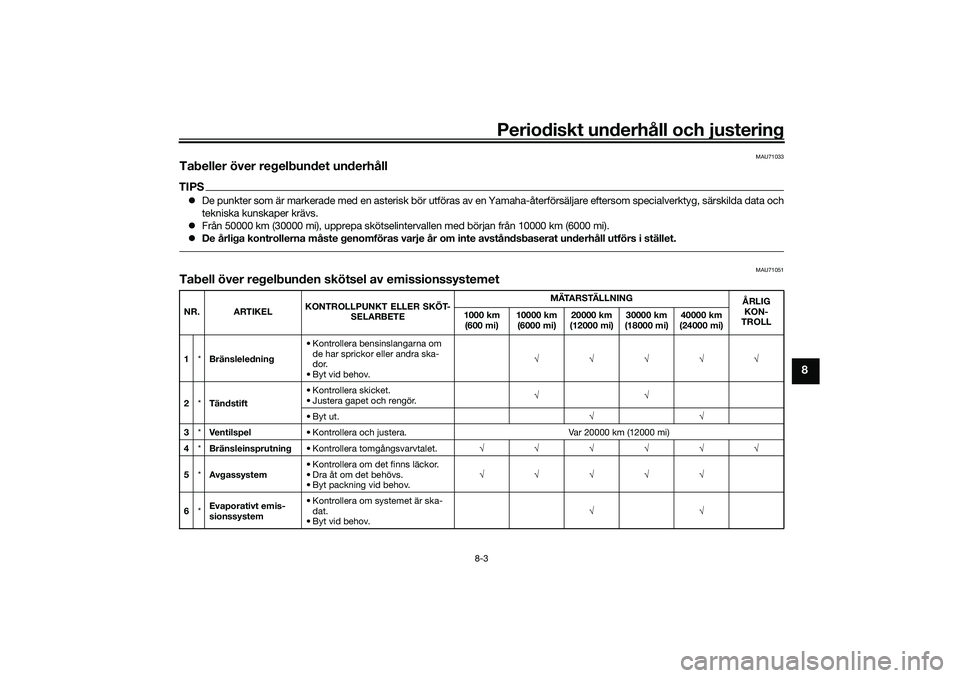

Tabeller över regelbundet underhållTIPSDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.
 Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
 De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden sk ötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bränsleledning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov. √√√√√
2 *Tändstift • Kontrollera skicket.
• Justera gapet och rengör.
√√
• Byt ut. √√
3 *Ventilspel • Kontrollera och justera. Var 20000 km (12000 mi)
4 *Bränsleinsprutning • Kontrollera tomgångsvarvtalet. √√√√√√
5 *Avgassystem • Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov. √√√√√
6 *Evaporativt emis-
sionssystem • Kontrollera om systemet är ska-
dat.
• Byt vid behov. √√
UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-4
8
MAU71353

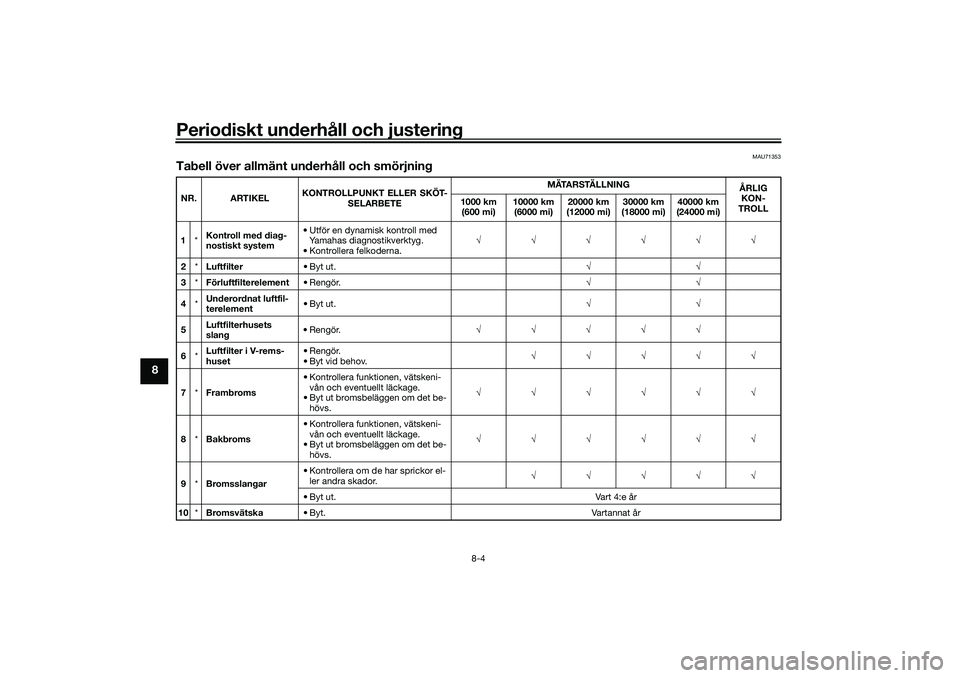

Tabell över allmänt underhåll och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kontroll med diag-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. √√√√√√
2 *Luftfilter •Byt ut. √√
3 *Förluftfilterelement •Rengör. √√
4 *Underordnat luftfil-
terelement
•Byt ut.
√√
5 Luftfilterhusets
slang •Rengör.
√√√√√
6 *Luftfilter i V-rems-
huset •Rengör.
• Byt vid behov.
√√√√√
7 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
8 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
9 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador. √√√√√
• Byt ut. Vart 4:e år
10 *Bromsvätska • Byt. Vartannat år
UBEDM0M0.book Page 4 Monday, October 12, 2020 8:37 AM
