Periodiskt underhåll och justering
8-25
8

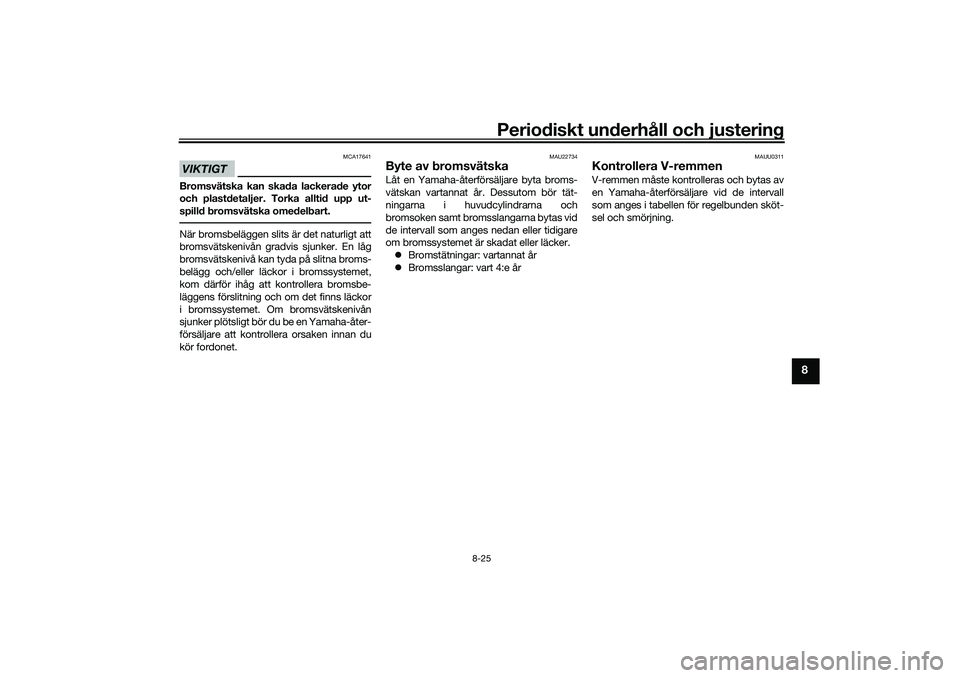

VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tät-
ningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas vid
de intervall som anges nedan eller tidigare
om bromssystemet är skadat eller läcker. Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
MAUU0311
Kontrollera V-remmenV-remmen måste kontrolleras och bytas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
UBEDM0M0.book Page 25 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-26
8
MAU23098

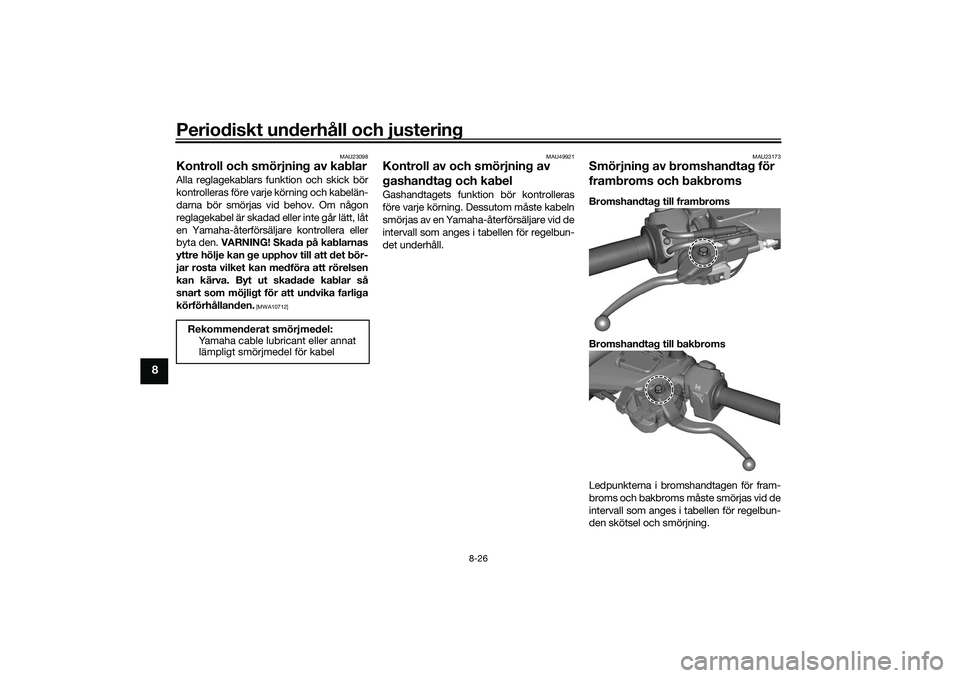

Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
MAU23173
Smörjning av bromshandtag för
frambroms och bakbromsBromshandtag till frambroms
Bromshandtag till bakbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBEDM0M0.book Page 26 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-27
8
MAU23185

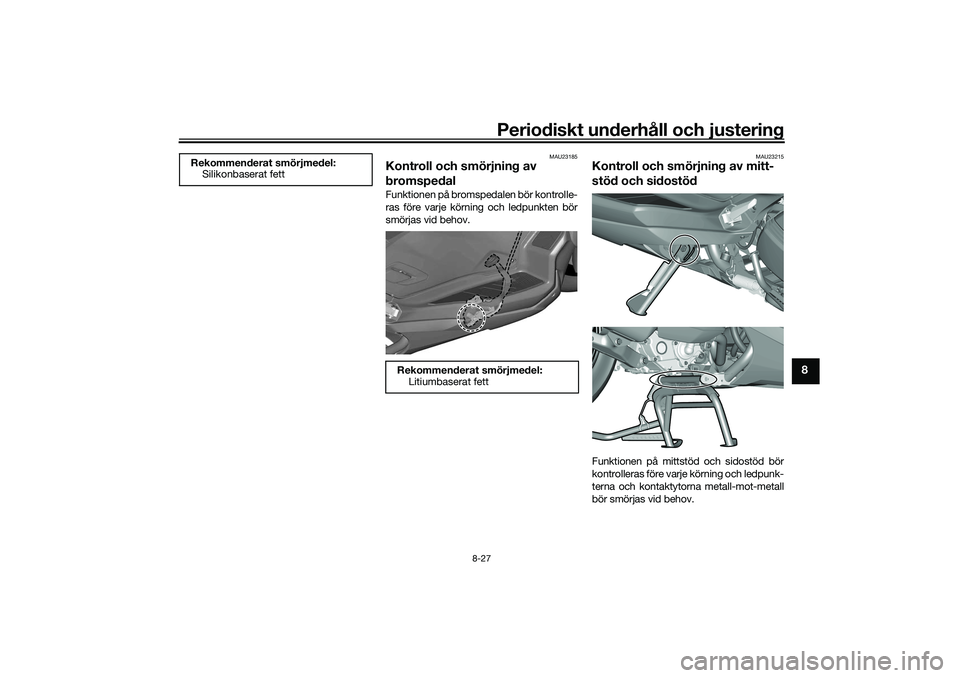

Kontroll och smörjning av
bromspedalFunktionen på bromspedalen bör kontrolle-
ras före varje körning och ledpunkten bör
smörjas vid behov.
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
Rekommenderat smörjmedel:
Silikonbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
UBEDM0M0.book Page 27 Monday, October 12, 2020 8:37 AM

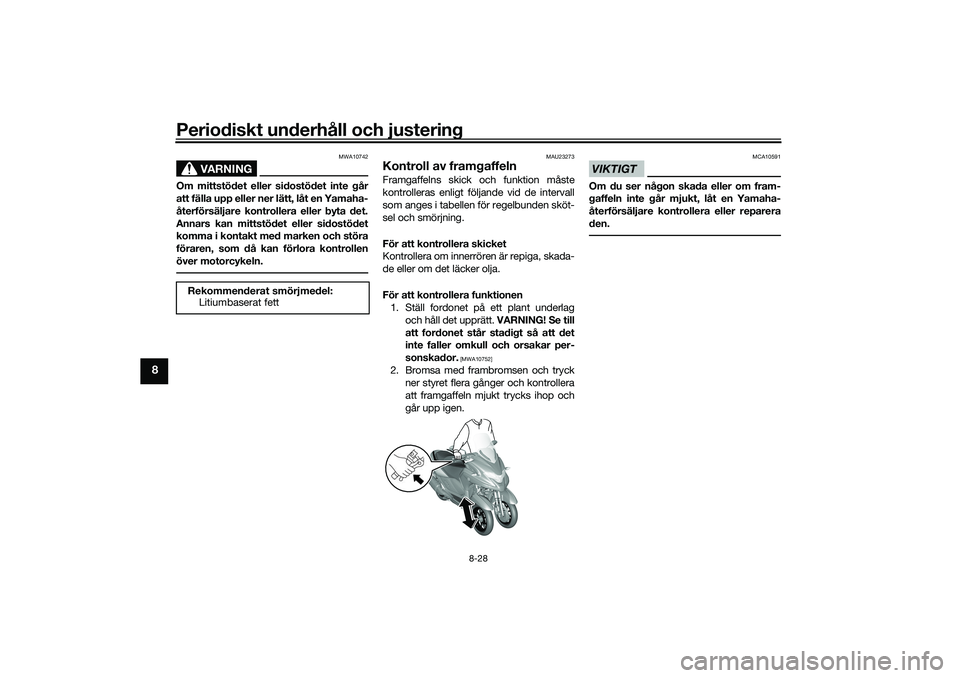

Periodiskt underhåll och justering
8-28
8
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryckner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:Litiumbaserat fett
UBEDM0M0.book Page 28 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-29
8
MAU84950

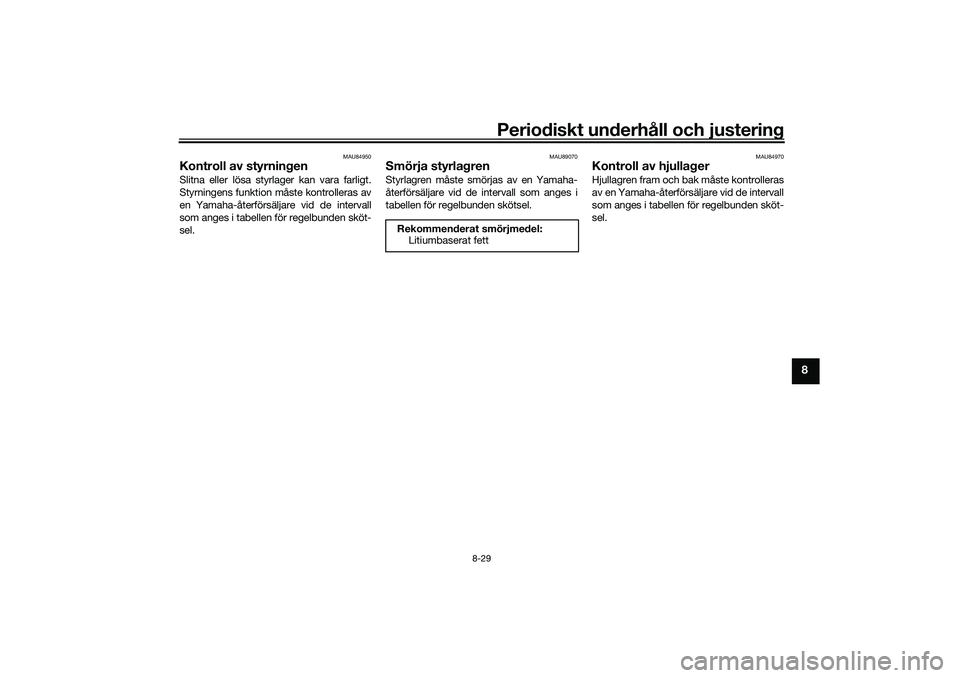

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Styrningens funktion måste kontrolleras av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
MAU89070
Smörja styrlagrenStyrlagren måste smörjas av en Yamaha-
återförsäljare vid de intervall som anges i
tabellen för regelbunden skötsel.
MAU84970
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
av en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
Rekommenderat smörjmedel:
Litiumbaserat fett
UBEDM0M0.book Page 29 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-30
8
MAU60691

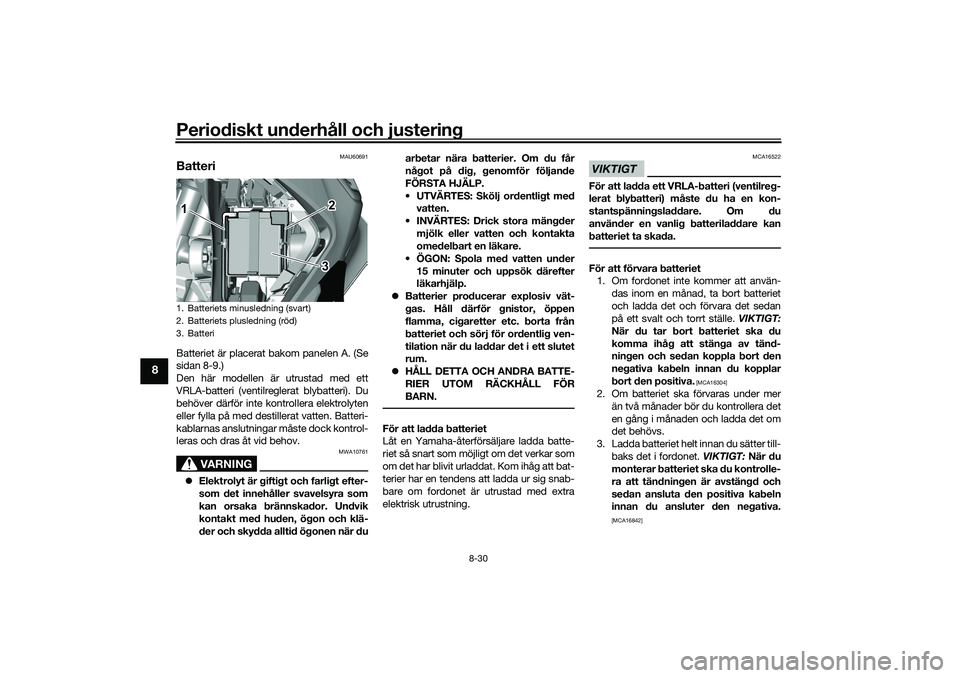

BatteriBatteriet är placerat bakom panelen A. (Se
sidan 8-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)
3. Batteri1 2
3
UBEDM0M0.book Page 30 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-31
8

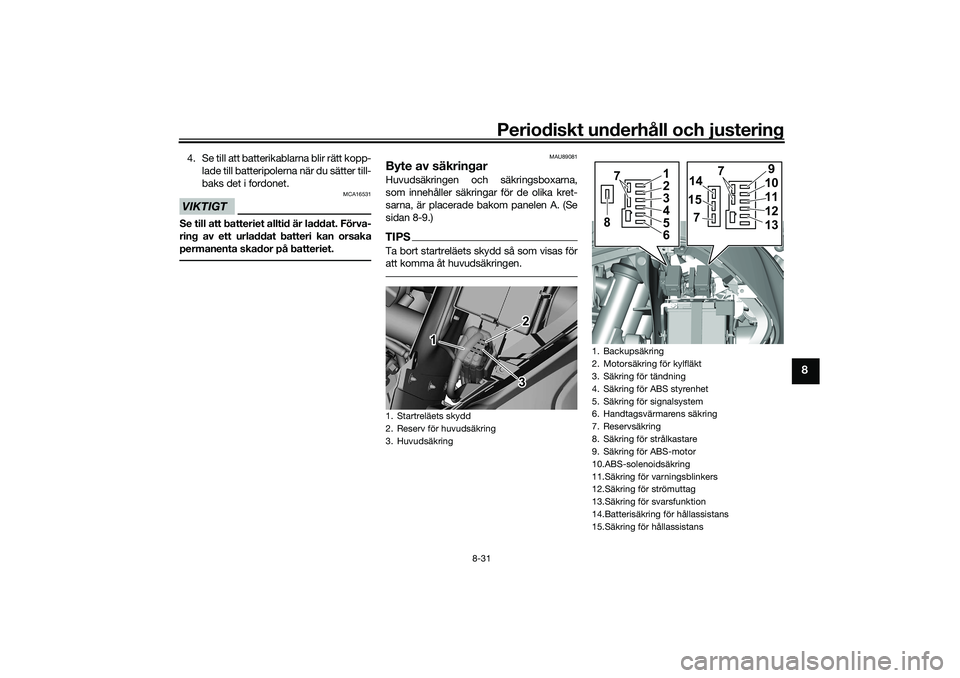

4. Se till att batterikablarna blir rätt kopp-lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU89081
Byte av säkringarHuvudsäkringen och säkringsboxarna,
som innehåller säkringar för de olika kret-
sarna, är placerade bakom panelen A. (Se
sidan 8-9.)TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.1. Startreläets skydd
2. Reserv för huvudsäkring
3. Huvudsäkring
2 2
3 2
3
1
1. Backups

Periodiskt underhåll och justering
8-32
8

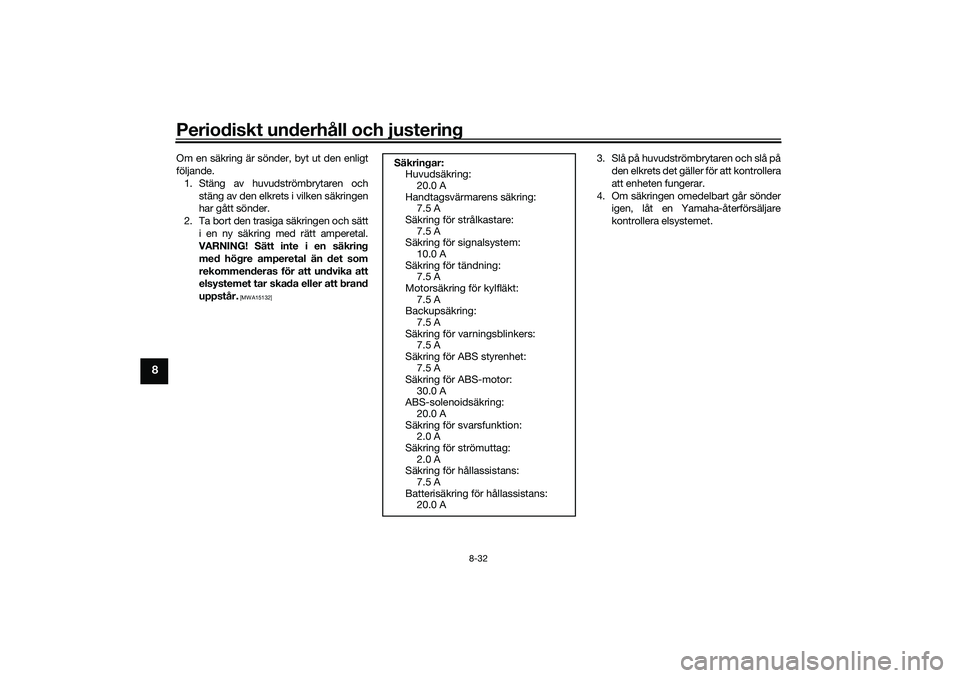

Om en säkring är sönder, byt ut den enligt
följande.1. Stäng av huvudströmbrytaren och stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå påden elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
Säkringar:
Huvudsäkring:
20.0 A
Handtagsvärmarens säkring: 7.5 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem:
10.0 A
Säkring för tändning: 7.5 A
Motorsäkring för kylfläkt: 7.5 A
Backupsäkring:
7.5 A
Säkring för varningsblinkers: 7.5 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring: 20.0 A
Säkring för svarsfunktion: 2.0 A
Säkring för strömuttag:
2.0 A
Säkring för hållassistans: 7.5 A
Batterisäkring för hållassistans: 20.0 A
UBEDM0M0.book Page 32 Monday, October 12, 2020 8:37 AM

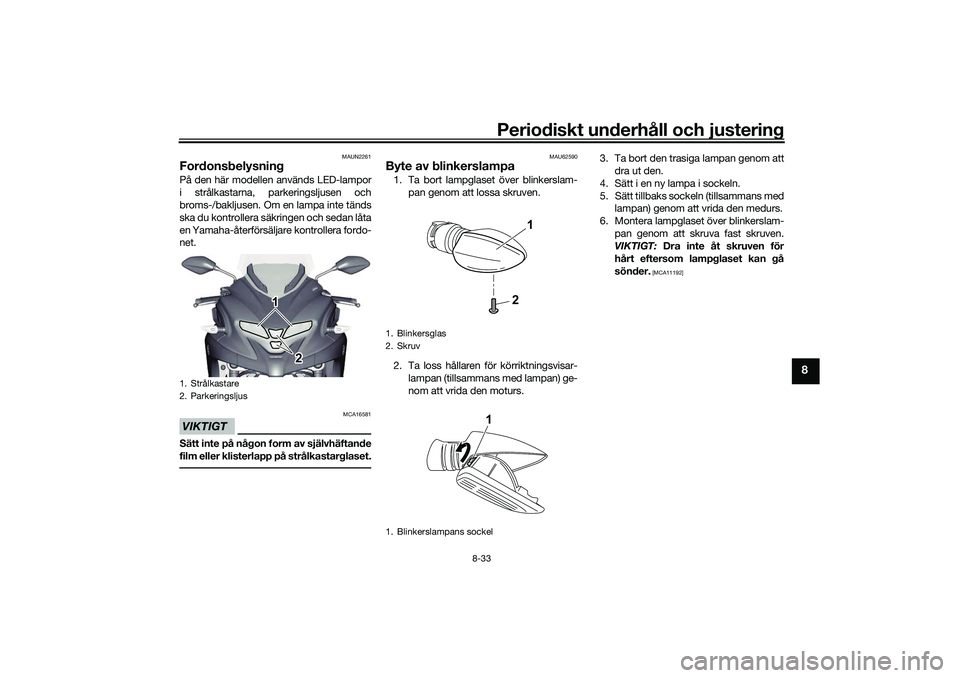

Periodiskt underhåll och justering
8-33
8
MAUN2261
FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU62590
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta loss hållaren för körriktningsvisar- lampan (tillsammans med lampan) ge-
nom att vrida den moturs. 3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att vrida den medurs.
6. Montera lampglaset över blinkerslam- pan genom att skruva fast skruven.
VIKTIGT: Dra inte åt skruven för
hårt eftersom lampglaset kan gå
sönder.
[MCA11192]
1. Strålkastare
2. Parkeringsljus
1 1 1
2 2
1. Blinkersglas
2. Skruv
1. Blinkerslampans sockel
2
1
1
UBEDM0M0.book Page 33 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-34
8
MAU89380

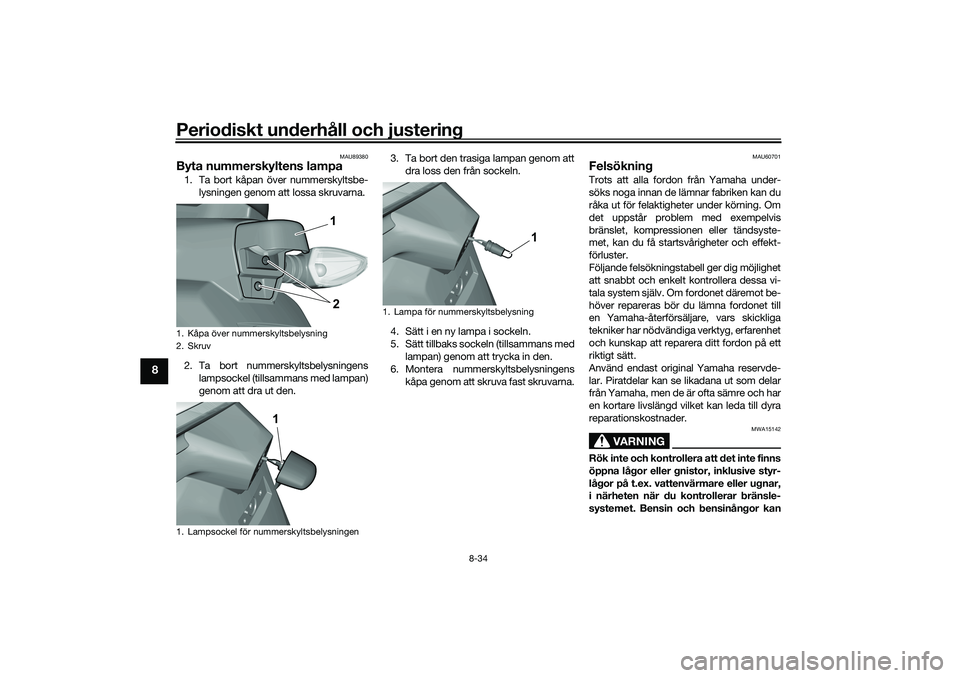

Byta nummerskyltens lampa1. Ta bort kåpan över nummerskyltsbe-lysningen genom att lossa skruvarna.
2. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att dra ut den. 3. Ta bort den trasiga lampan genom att
dra loss den från sockeln.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att trycka in den.
6. Montera nummerskyltsbelysningens
kåpa genom att skruva fast skruvarna.
MAU60701
FelsökningTrots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsälja re, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Kåpa över nummerskyltsbelysning
2. Skruv
1. Lampsockel för nummerskyltsbelysningen
2
1
1
1. Lampa f
