YAMAHA TRICITY 300 2021 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering

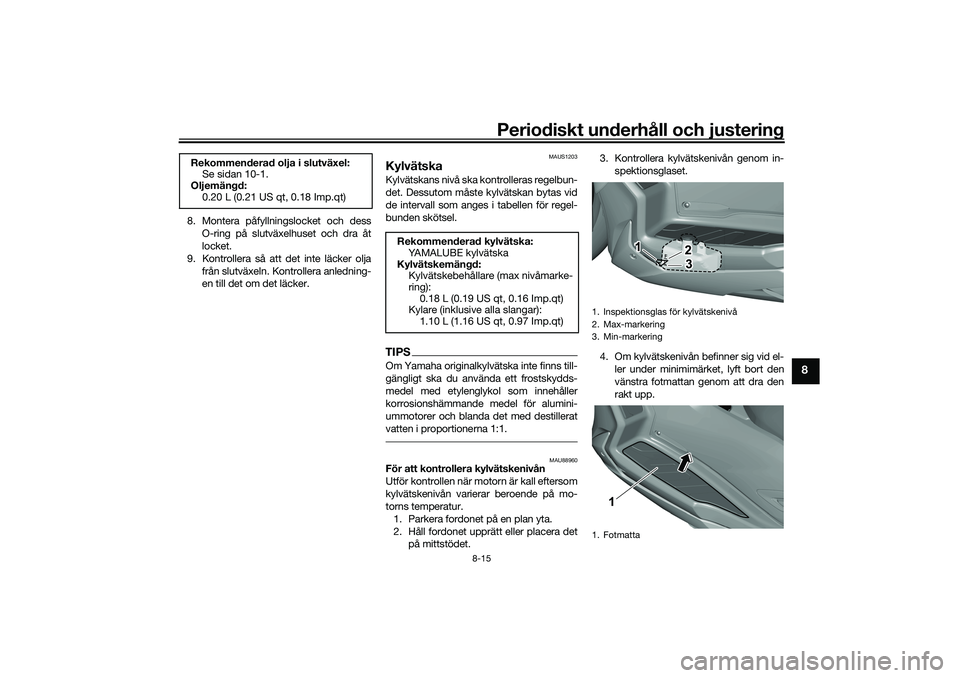

8-15
8
8. Montera påfyllningslocket och dessO-ring på slutväxelhuset och dra åt
locket.
9. Kontrollera så att det inte läcker olja från slutväxeln. Kontrollera anledning-
en till det om det läcker.
MAUS1203
KylvätskaKylvätskans nivå ska kontrolleras regelbun-
det. Dessutom måste kylvätskan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel.TIPSOm Yamaha originalkylvätska inte finns till-
gängligt ska du använda ett frostskydds-
medel med etylenglykol som innehåller
korrosionshämmande medel för alumini-
ummotorer och blanda det med destillerat
vatten i proportionerna 1:1.
MAU88960
För att kontrollera kylvätskenivån
Utför kontrollen när motorn är kall eftersom
kylvätskenivån varierar beroende på mo-
torns temperatur.1. Parkera fordonet på en plan yta.
2. Håll fordonet upprätt eller placera det på mittstödet. 3. Kontrollera kylvätskenivån genom in-
spektionsglaset.
4. Om kylvätskenivån befinner sig vid el- ler under minimimärket, lyft bort den
vänstra fotmattan genom att dra den
rakt upp.
Rekommenderad olja i slutväxel:
Se sidan 10-1.
Oljemängd: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Rekommenderad kylvätska:YA M A L U B E k y l v ä t s k a
Kylvätskemängd: Kylvätskebehållare (max nivåmarke-
ring):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kylare (inklusive alla slangar): 1.10 L (1.16 US qt, 0.97 Imp.qt)
1. Inspektionsglas för kylvätskenivå
2. Max-markering
3. Min-markering
1. Fotmatta
2
3
23
11
11
UBEDM0M0.book Page 15 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering

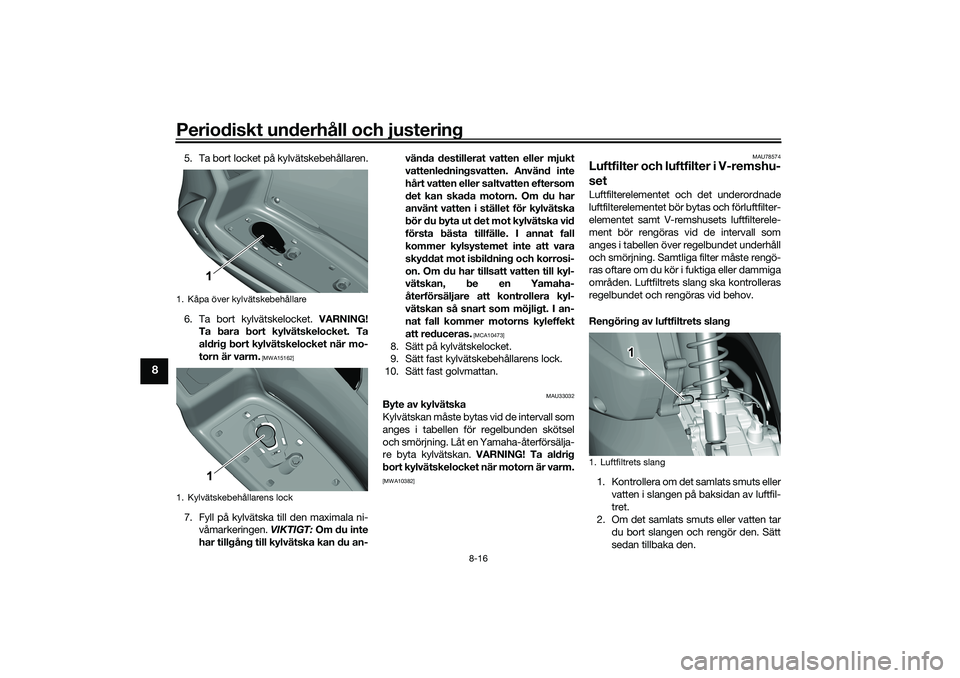

8-16
8
5. Ta bort locket på kylvätskebehållaren.
6. Ta bort kylvätskelocket. VARNING!
Ta bara bort kylvätskelocket. Ta
aldrig bort kylvätskelocket när mo-
torn är varm.
[MWA15162]
7. Fyll på kylvätska till den maximala ni- våmarkeringen. VIKTIGT: Om du inte
har tillgång till kylvätska kan du an- vända destillerat vatten eller mjukt
vattenledningsvatten. Använd inte
hårt vatten eller saltvatten eftersom
det kan skada motorn. Om du har
använt vatten i stället för kylvätska
bör du byta ut det mot kylvätska vid
första bästa tillfälle. I annat fall
kommer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
8. Sätt på kylvätskelocket.
9. Sätt fast kylvätskebehållarens lock.
10. Sätt fast golvmattan.
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382] MAU78574
Luftfilter och luftfilter i V-remshu-
setLuftfilterelementet och det underordnade
luftfilterelementet bör bytas och förluftfilter-
elementet samt V-remshusets luftfilterele-
ment bör rengöras vid de intervall som
anges i tabellen över regelbundet underhåll
och smörjning. Samtliga filter måste rengö-
ras oftare om du kör i fuktiga eller dammiga
områden. Luftfiltrets slang ska kontrolleras
regelbundet och rengöras vid behov.
Rengöring av luftfiltrets slang
1. Kontrollera om det samlats smuts eller vatten i slangen på baksidan av luftfil-
tret.
2. Om det samlats smuts eller vatten tar
du bort slangen och rengör den. Sätt
sedan tillbaka den.
1. Kåpa över kylvätskebehållare
1. Kylvätskebehållarens lock
1111
1. Luftfiltrets slang
1
UBEDM0M0.book Page 16 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering

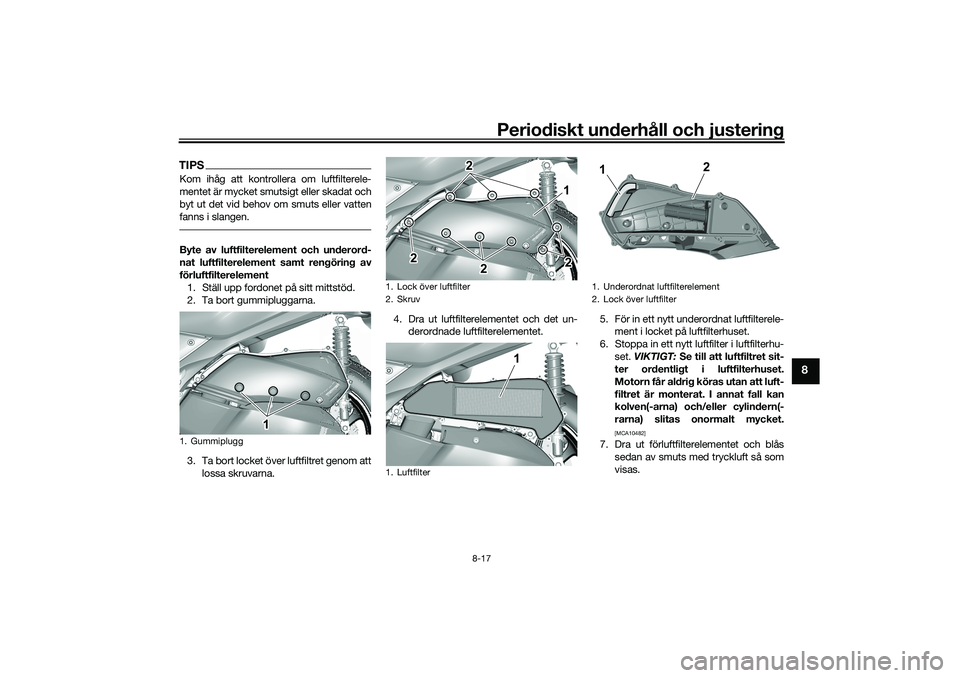

8-17
8
TIPSKom ihåg att kontrollera om luftfilterele-
mentet är mycket smutsigt eller skadat och
byt ut det vid behov om smuts eller vatten
fanns i slangen.Byte av luftfilterelement och underord-
nat luftfilterelement samt rengöring av
förluftfilterelement1. Ställ upp fordonet på sitt mittstöd.
2. Ta bort gummipluggarna.
3. Ta bort locket över luftfiltret genom att
lossa skruvarna. 4. Dra ut luftfilterelementet och det un-
derordnade luftfilterelementet. 5. För in ett nytt underordnat luftfilterele-
ment i locket på luftfilterhuset.
6. Stoppa in ett nytt luftfilter i luftfilterhu- set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
7. Dra ut förluftfilterelementet och blås
sedan av smuts med tryckluft så som
visas.
1. Gummiplugg
1
1. Lock

Periodiskt underhåll och justering

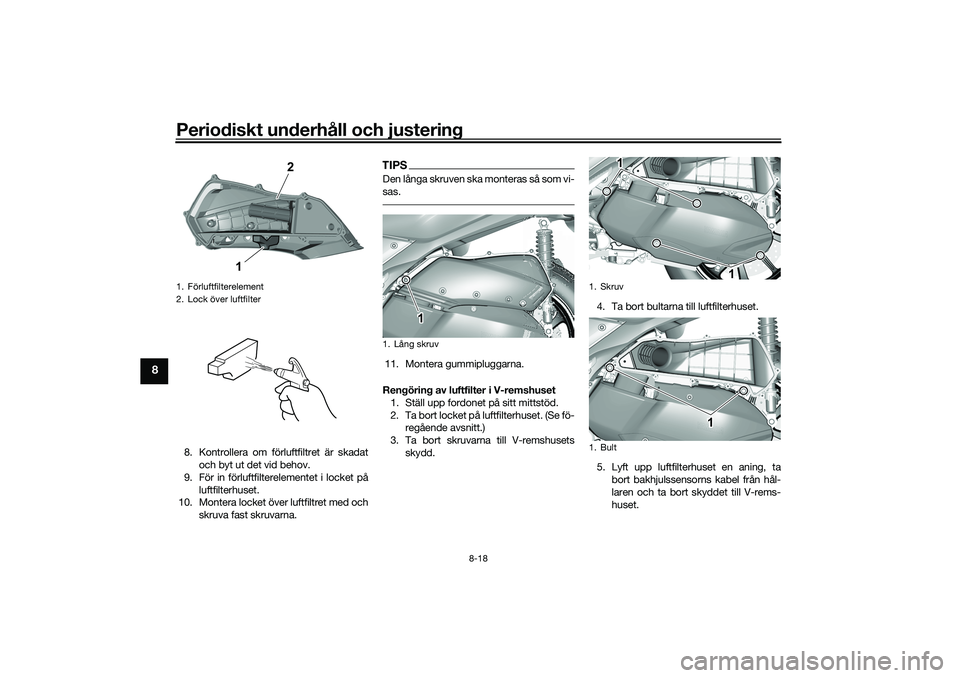

8-18
8
8. Kontrollera om förluftfiltret är skadatoch byt ut det vid behov.
9. För in förluftfilterelementet i locket på luftfilterhuset.
10. Montera locket över luftfiltret med och
skruva fast skruvarna.
TIPSDen långa skruven ska monteras så som vi-
sas.11. Montera gummipluggarna.
Rengöring av luftfilter i V-remshuset 1. Ställ upp fordonet på sitt mittstöd.
2. Ta bort locket på luftfilterhuset. (Se fö- regående avsnitt.)
3. Ta bort skruvarna till V-remshusets skydd. 4. Ta bort bultarna till luftfilterhuset.
5. Lyft upp luftfilterhuset en aning, ta
bort bakhjulssensorns kabel från hål-
laren och ta bort skyddet till V-rems-
huset.
1. Förluftfilterelement
2. Lock över luftfilter
2
1
1. L

Periodiskt underhåll och justering

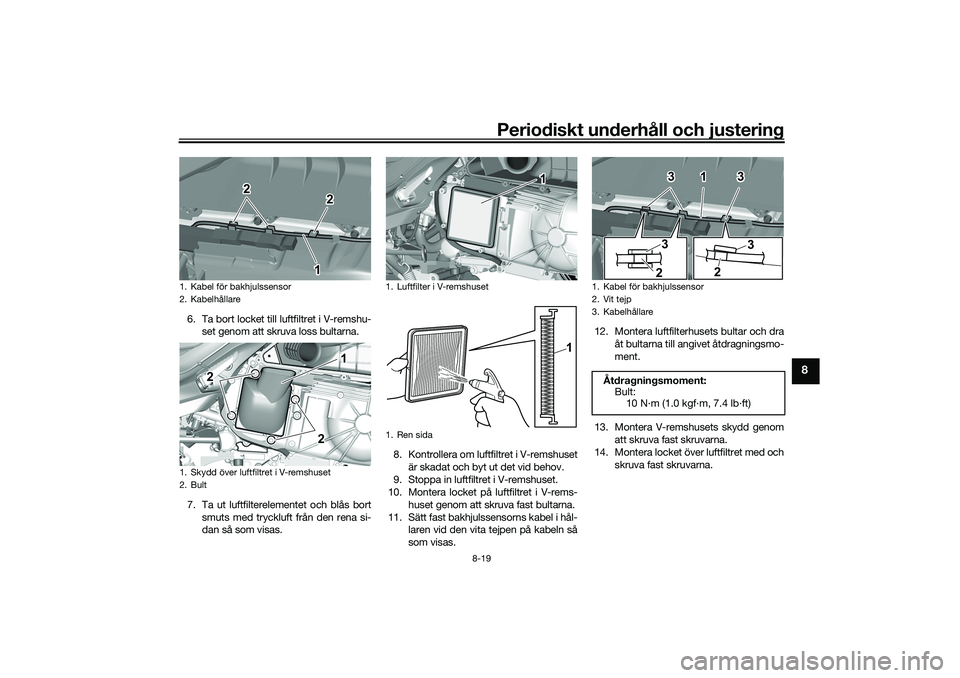

8-19
8
6. Ta bort locket till luftfiltret i V-remshu-set genom att skruva loss bultarna.
7. Ta ut luftfilterelementet och blås bort smuts med tryckluft från den rena si-
dan så som visas. 8. Kontrollera om luftfiltret i V-remshuset
är skadat och byt ut det vid behov.
9. Stoppa in luftfiltret i V-remshuset.
10. Montera locket på luftfiltret i V-rems-
huset genom att skruva fast bultarna.
11. Sätt fast bakhjulssensorns kabel i hål- laren vid den vita tejpen på kabeln så
som visas. 12. Montera luftfilterhusets bultar och dra
åt bultarna till angivet åtdragningsmo-
ment.
13. Montera V-remshusets skydd genom att skruva fast skruvarna.
14. Montera locket över luftfiltret med och skruva fast skruvarna.1. Kabel för bakhjulssensor
2. Kabelhållare
1. Skydd över luftfiltret i V-remshuset
2. Bult
1
2
2
2
2
1
1. Luftfilter i V-remshuset
1. Ren sida
1
1
1. Kabel f

Periodiskt underhåll och justering

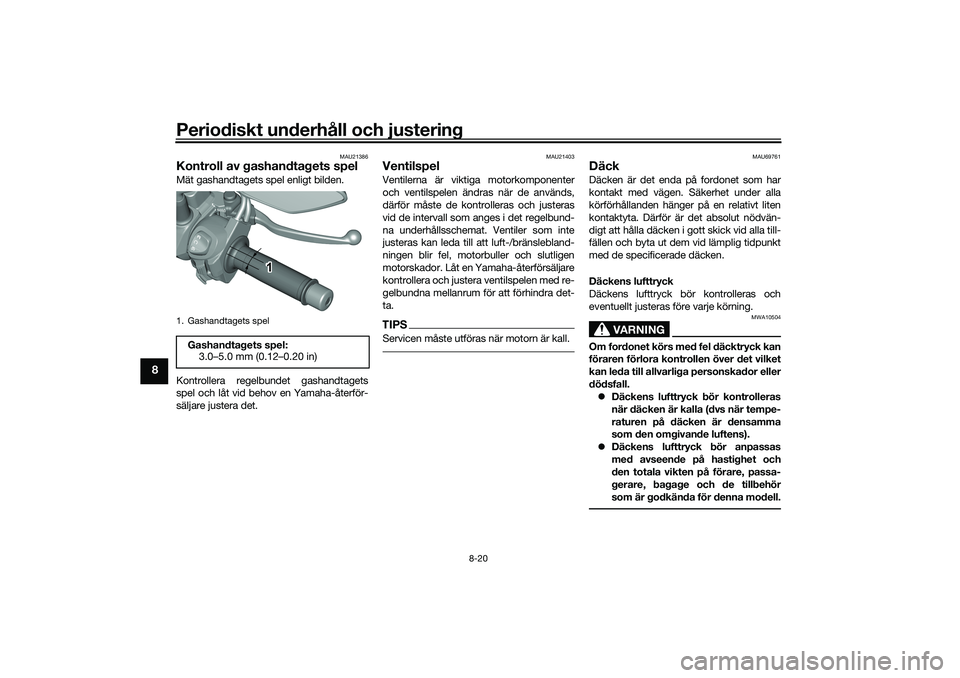

8-20
8
MAU21386
Kontroll av gashandtagets spelMät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
MAU21403
VentilspelVentilerna är viktiga motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.TIPSServicen måste utföras när motorn är kall.
MAU69761
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall. Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
 Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
1. Gashandtagets spelGashandtagets spel:
3.0–5.0 mm (0.12–0.20 in)
1
UBEDM0M0.book Page 20 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering

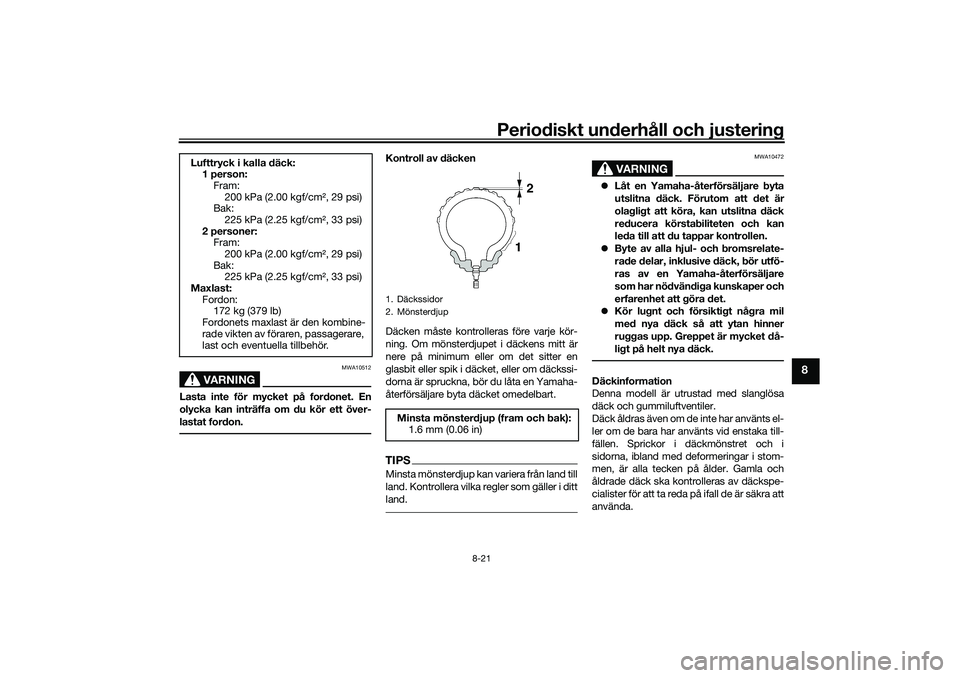

8-21
8
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en
glasbit eller spik i däcket, eller om däckssi-
dorna är spruckna, bör du låta en Yamaha-
återförsäljare byta däcket omedelbart.TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.
 Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper och
erfarenhet att göra det.
 Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-
ligt på helt nya däck.Däckinformation
Denna modell är utrustad med slanglösa
däck och gummiluftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
Lufttryck i kalla däck:
1 person:
Fram: 200 kPa (2.00 kgf/cm2, 29 psi)
Bak:
225 kPa (2.25 kgf/cm2, 33 psi)
2 personer: Fram:
200 kPa (2.00 kgf/cm2, 29 psi)
Bak: 225 kPa (2.25 kgf/cm2, 33 psi)
Maxlast: Fordon:172 kg (379 lb)
Fordonets maxlast är den kombine-
rade vikten av föraren, passagerare,
last och eventuella tillbehör.
1. Däckssidor
2. Mönsterdjup
Minsta mönsterdjup (fram och bak): 1.6 mm (0.06 in)
UBEDM0M0.book Page 21 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-22
8
VARNING
MWA10462
Framdäck och bakdäck bör vara av
samma fabrikat och utformning, annars
kan fordonets hanteringsegenskaper
ändras, vilket kan leda till en olycka.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
MAU61160
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen.  Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Framhjulen bör balanseras om du har
bytt fälgar eller däck. Ett obalanserat
hjul kan ge upphov till dåliga prestan-
da, besvärliga hanteringsegenskaper
och en förkortad livslängd på däcket.
MAU49351
Kontroll av frambromshandta-
gets spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
Framdäck:
Storlek:120/70-14M/C 55P
Tillverkare/modell: BRIDGESTONE/BATTLAX SCF
Bakdäck:
Storlek:140/70-14M/C 62P
Tillverkare/modell:
BRIDGESTONE/BATTLAX SCR
1. Inget spel i bromshandtaget
1
UBEDM0M0.book Page 22 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-23
8
MAU60760
Kontroll av bakbromshandtagets
spelMät det bakre bromshandtagets spel enligt
bilden. Kontrollera regelbundet broms-
handtagets spel och låt en Yamaha-återför-
säljare kontrollera och justera
bromssystemet om spelet är 20 mm (0.79
in) eller mer.
VARNING
MWA10642
Inkorrekt bromshandtagspel är ett teck-
en på farligt tillstånd i bromssystemet.
Kör inte fordonet förrän bromssystemet
har kontrollerats eller reparerats av en
Yamaha-återförsäljare.
MAU89061
Kontrollera parkeringsbromsenParkeringsbromsen måste kontrolleras och
justeras vid de intervall som anges i tabel-
len över regelbundet underhåll och smörj-
ning eller när parkeringsbromsen inte håller
fast hjulet ordentligt.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU22434
Bromsbelägg, fram
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
1. Spelet på reglaget till bakbromsen1
1. Indikeringssp

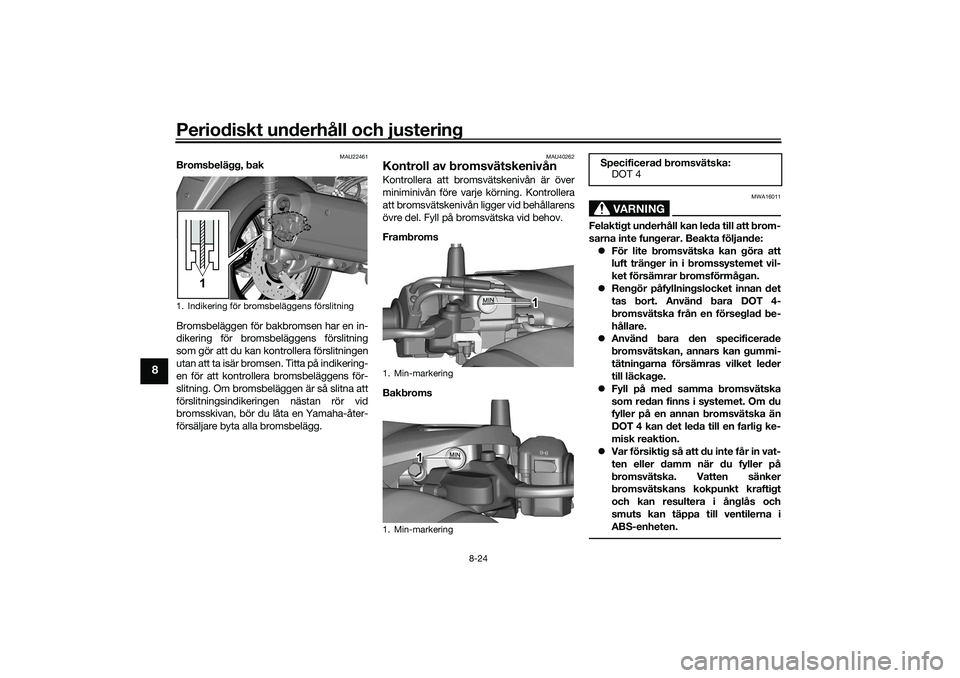

Periodiskt underhåll och justering
8-24
8
MAU22461
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har en in-
dikering för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning. Om bromsbeläggen är så slitna att
förslitningsindikeringen nästan rör vid
bromsskivan, bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande: För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
1. Indikering för bromsbeläggens förslitning
1
1. Min-markering
1. Min-markering
1 1
1 1
Specificerad bromsvätska:
DOT 4
UBEDM0M0.book Page 24 Monday, October 12, 2020 8:37 AM
