YAMAHA TRICITY 300 2021 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
5-13
5
DAU84570
ABSDe anti-blokkeervoorziening remsysteem
(ABS) regelt de voor- en achterremmen on-
afhankelijk van elkaar.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.
 Het ABS-systeem functioneert het
effectiefst over lan ge remweg en.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Be dienin g van d e remmen
Bedien de remhendel en het rempedaal net
zoals u bij conventionele remmen zou
doen. Als wielslip wordt gedetecteerd,
wordt het ABS ingeschakeld. Er kan dan
een pulsatie voelbaar zijn in de remhendel
of het rempedaal. Ga door met het be-
krachtigen van de remmen en laat het ABS
zijn werk doen. Ga niet ’pompend’ rem-
men, hierdoor zal de remeffectiviteit afne-
men. 
Het ABS voert een zelfcontrole uit
wanneer u na het starten van de motor
wegrijdt. Tijdens de controle kan een
klikgeluid uit de hydraulische eenheid
komen, en als de remhendel of het
rempedaal wordt bediend kan een tril-
ling voelbaar zijn. Dit is geen storing.
 Bij een storing in het ABS werkt het
remsysteem als een conventioneel
remsysteem.
LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.1. Opneemring voorwielsensor
2. Voorwielsensor
1
2
1. Achterwielsensor
2. Opneemring achterwielsensor
1
2 2 2
UBEDD0D0.book Page 13 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-14
5
DAU91740
Tractiere gelin gDe tractieregeling (TCS) draagt bij aan het
behouden van grip bij het optrekken op
gladde oppervlakken, zoals onverharde of
natte wegen. Wanneer sensoren detecte-
ren dat het achterwiel begint te slippen (on-
gecontroleerde slip), grijpt de
tractieregeling in door het motorvermogen
te reguleren totdat de grip is hersteld.
Als de tractieregeling in werking is, knippert
het controlelampje “ ”. Mogelijk merkt u
verandering in de reactie van de motor of
het uitlaatgeluid.
WAARSCHUWING
DWA18860
De tractiere gelin g vormt g een vervan-
g in g voor verstan dig rij ged ra g dat is
aan gepast aan de omstan dig he den. De
tractiere gelin g b ie dt geen beschermin g
te gen gripverlies door te snel in gaan van
b ochten, snel optrekken b ij schuin over-
hang en of door remmen, en kan we gglij-
d en van het voorwiel niet voorkomen.
Rij d altij d voorzichti g op oppervlakken
d ie mo gelijk gla d kunnen zijn en vermij d
b ijzon der gla dde oppervlakken.
Tractiere gelin g instellen
Als u de machine inschakelt, wordt tractie-
regeling automatisch ingeschakeld.
Gebruik voor uitschakeling van de tractie-
regeling de schakelaar “SEL” om het multi-
functionele display te wisselen naar de
weergave van de tractieregeling. Houd ver-
volgens de schakelaar “RES” drie secon-
den ingedrukt. Op het display wordt “TCS
OFF” weergegeven en het
controlelampje “ ” gaat branden.
OPMERKINGAls de machine vast is komen te zitten in
modder, zand of een ander zacht opper-
vlak, schakel dan de tractieregeling uit om
het vrijmaken van het achterwiel te verge-
makkelijken.LET OP
DCA16801
Ge bruik uitsluiten d d e voor geschreven
b an den. (Zie pa gina 8-21.) Bij g eb ruik
van ban den met een an dere maat zal de
tractiere gelin g d e wielrotatie niet nauw-
keuri g kunnen re gelen.
1. Weergave tractieregeling
2. Controlelampje tractieregeling “ ”
2
1
1. Weergave tractieregeling
2. Controlelampje tractieregeling Ž
2
1
UBEDD0D0.book Page 14 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-15
5
De tractiere gelin g teru gstellen
De tractieregeling wordt onder de volgende
omstandigheden automatisch uitgescha-
keld, bijvoorbeeld als een sensorfout wordt
gedetecteerd of wanneer langer dan enkele
seconden slechts één wiel kan draaien. Als
dit gebeurt, gaat het controlelampje “ ”
branden.OPMERKINGGeef niet langdurig gas wanneer de machi-
ne op de middenbok staat. Anders wordt
de tractieregeling automatisch uitgescha-
keld en moet deze opnieuw worden inge-
steld.Als de tractieregeling automatisch wordt
uitgeschakeld, stelt u deze terug door on-
der normale omstandigheden te rijden.OPMERKINGAls het controlelampje Ž na het terug-
stellen blijft branden, kan nog steeds met
de machine worden gereden; laat de ma-
chine echter zo snel mogelijk nakijken door
een Yamaha dealer.
DAU89040
Tank dopOpen het tankdopdeksel om toegang te
krijgen tot de brandstoftank. (Zie pagina
3-9.)
Draai om de tankdop te verwijderen de
tankdop linksom totdat de
ontgrendelmarkering “ ” is uitgelijnd
met “ ”, en verwijder dan de dop. Steek om de tankdop te bevestigen de
tankdop in de opening van de brandstof-
tank en draai deze rechtsom totdat de
vergrendelmarkering “ ” is uitgelijnd
met “ ”.1. Tankdopdeksel
1
1. Tankdop
2. Ontgrendelingsmarkering Ž
1. Vergrendelingsmarkering Ž
1
2
1
UBEDD0D0.book Page 15 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-16
5
WAARSCHUWING
DWA11092
Na het tanken moet de tankd op goe d
wor den aan ged raai d. Door bran dstof-
lekka ge ontstaat b randgevaar.
DAU13213
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om bran d en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Stop met vullen zodra de brandstof de
onderkant van de vulhals heeft be-
reikt. Omdat brandstof uitzet als deze
warm wordt, kan de warmte van de
motor of de zon ervoor zorgen dat
brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u ben-
zine heeft ing eslikt, veel benzinedamp
heeft ing eadem d of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui d1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
UBEDD0D0.book Page 16 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-17
5
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU76861
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
Aan
bevolen bran dstof:
Normale loodvrije benzine (E10 ac-
ceptabel)
Inhou d b ran dstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelhei d reserve bran dstof:
2.4 L (0.63 US gal, 0.53 Imp.gal)
E5
E10
UBEDD0D0.book Page 17 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-18
5
DAU80201
Tankoverloopslan gVoordat u de machine gaat gebruiken:
 Controleer de aansluiting van de over-
loopslang van de brandstoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of het uiteinde van de over-
loopslang van de brandstoftank niet
verstopt is en reinig indien nodig.
 Controleer of het uiteinde van de over-
loopslang van de brandstoftank is ge-
plaatst zoals aangegeven.OPMERKINGZie pagina 8-11 voor informatie over de fil-
terbus.
DAU13435
UitlaatkatalysatorHet uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:  Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
DAU89051
Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het zadel. (Zie pagina 3-9.)OPMERKING Het zadel/opbergcompartiment kan
worden geopend met het Smart-sleu-
telsysteem of de mechanische sleutel.
 Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.Om het za del/op ber gcompartiment te
openen met behulp van het contactslot
Draai het contactslot naar “OPEN” en druk
dan op de knop “SEAT”.
1. Overloopslang brandstoftank
1
1. Opbergcompartiment
1
UBEDD0D0.book Page 18 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-19
5
Om het za del/op ber gcompartiment te
openen met de mechanische sleutel
1. Open het afdekplaatje van het sleutel- gat.
2. Steek de mechanische sleutel in het zadelslot en draai de sleutel rechtsom.
OPMERKINGZorg dat het zadel is gesloten alvorens te
gaan rijden.LET OP
DCA24020
Zor g ervoor dat de sleutel gataf dekkin g
is geïnstalleer d als d e mechanische
sleutel niet wor dt geb ruikt.LET OP
DCA21150
Let op het volg ende bij het g eb ruik van
het op ber gcompartiment.
 Het op ber gcompartiment wor dt
warm bij blootstellin g aan zon en/of
warmte van de motor, dus bewaar
er geen etenswaren of voorwerpen
in die slecht te gen warmte kunnen
of die ontvlam baar zijn.
 Stop natte voorwerpen in een plas-
tic zak alvorens deze in het op ber g-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het op ber gcompartiment ver-
sprei dt.
 Het op ber gcompartiment kan nat
wor den als d e machine wor dt ge-
reini gd, dus stop voorwerpen d ie u
wilt meenemen ter beschermin g in
een plastic zak. 
Bewaar

g een waar devolle of breek-
b are voorwerpen in het op ber g-
compartiment.
WAARSCHUWING
DWA20970
 Overschrij d het maximumlaa dge-
wicht van 5.0 k g (11 l b) van het op-
b er gcompartiment niet.
 Overschrij d het maximumlaa dge-
wicht van 172 k g (379 l b) voor d e
machine niet.
1. Afdekplaatje sleutelgat
1. Zadelslot
2. Ontgrendelen.
1 1
1
2
UBEDD0D0.book Page 19 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-20
5
DAU14895
De schok demperunits afstellen
WAARSCHUWING
DWA10211
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht wegg ed ra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai de stelring in de richting (a) om de
veervoorspanning te verhogen.
Draai de stelring in de richting (b) om de
veervoorspanning te verlagen.  Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met het afstelge-
reedschap voor veervoorspanning in
de gereedschapsset.
DAU49454
Gelijkstroom aansluitcontact
voor accessoires Als het contact is ingeschakeld, kunt u een
12V-accessoire gebruiken dat u aansluit op
het gelijkstroom aansluitcontact voor ac-
cessoires.LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en d e belastin g
ma g niet meer bed ra gen dan 12 W (1 A),
an ders kan de zekerin g d oor bran den of
d e accu ontla den raken.
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard: 2
Maximum (hard):
51 2345
1
2
3(a) (a)
(b) (b)
(a) (b)
1. Gelijkstroom aansluitcontact voor accessoi-
res
1
UBEDD0D0.book Page 20 Monday, October 12, 2020 8:10 AM

Functies van instrumenten en bed ienin gselementen
5-21
5
Ge bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Zet het contact uit.
2. Verwijder het deksel van het aansluit- contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire in het aansluitcontact.
5. Zet het contact aan en start de motor. (Zie pagina 7-2.)
6. Zet het accessoire aan.
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het g elijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan word en opgetrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daaromre
gelmati g en laat het repareren door
e e

n Yamaha d ealer als de werkin g niet
naar behoren is.
UBEDD0D0.book Page 21 Monday, October 12, 2020 8:10 AM

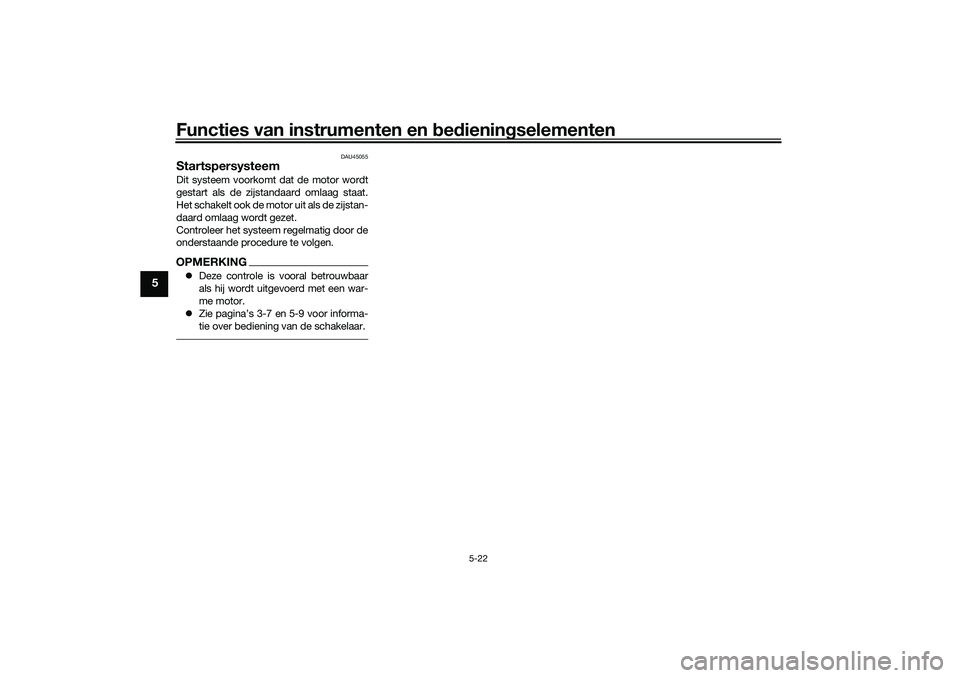

Functies van instrumenten en bed ienin gselementen
5-22
5
DAU45055
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart als de zijstandaard omlaag staat.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 3-7 en 5-9 voor informa-
tie over bediening van de schakelaar.
UBEDD0D0.book Page 22 Monday, October 12, 2020 8:10 AM
