Les informations concernant l’entretien repri-
ses dans ce manuel fournissent au proprié-
taire les renseignements nécessaires pour
qu’il puisse effectuer lui-même l’entretien
préventif de son véhicule ainsi que les petites
réparations.
Les outils fournis dans la trousse suffisent à
cet effet. Le serrage correct des boulons et
des écrous requiert toutefois l’utilisation
d’une clé dynamométrique.
Le propriétaire qui ne dispose pas d’une clé
dynamométrique pour effectuer un travail qui
en requiert une est invité à faire vérifier et cor-
riger les couples de serrage par un conces-
sionnaire Yamaha.UB427AF0.book Page 3 Monday, May 18, 2015 9:12 AM

8-4
8
FBU32030Entretiens périodiques du système antipollutionSi le véhicule n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre
les intervalles d’entretien indiqués en mois.
 Si le véhicule est équipé d’un compteur kilométr ique ou d’un compteur horaire, suivre les in-
tervalles d’entretien indiqués en km (mi) ou en heures. Noter toutefois que si le véhicule n’est
pas utilisé pendant de longues périodes, il convient de toujours suivre les intervalles d’entretien
indiqués en mois.
 L’entretien des éléments signalés par un astérisque ne pouvant être mené à bien sans les don-
nées techniques, les connaissances et l’outillage adéquats, il doit être confié à un concession-
naire Yamaha.N° ÉLÉMENT VÉRIFICATION INITIAL CHAQUE
Le plus
court des
deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300
1 *Circuit d’alimen-
tation • Contrôler la durite de carburant et s’assurer
de l’absence de craquelures ou autre en-
dommagement.
• Remplacer si nécessaire. √√√
2 *Soupapes • Contrôler le jeu de soupape.
• Régler si nécessaire. √ √√√
UB427AF0.book Page 4 Monday, May 18, 2015 9:12 AM

8-5
8
3 Bougie• Contrôler l’état.
• Régler l’écartement et nettoyer.
• Remplacer si nécessaire. √√√√√
4 *Circuit reniflard
du carter moteur • Contrôler la durite de mise à l’air et s’assu-
rer de l’absence de craquelures ou autre en-
dommagement.
• Remplacer si nécessaire. √√√
5 *Système
d’échappement • S’assurer de l’absence de toute fuite.
• Resserrer si nécessaire.
• Remplacer tout joint endommagé.
√√√
6 Pare-étincelles •Nettoyer. √√√
7 *Circuit d’entrée
d’air • Vérifier que la valve de coupure d’air, la sou-
pape flexible et la durite ne sont pas en-
dommagées.
• Si nécessaire, remplacer les pièces endom- magées. √√√√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300
UB427AF0.book Page 5 Monday, May 18, 2015 9:12 AM

8-6
8
FBU32110Tableau des entretiens et graissages périodiquesN° ÉLÉMENTVÉRIFICATION INITIAL CHAQUE
Le plus
court des
deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300
1 *Circuit de refroi-
dissement • Contrôler l’absence de fuite de liquide de
refroidissement.
• Réparer si nécessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
2 Élément de filtre à
air •Nettoyer.
• Remplacer si nécessaire. Toutes les 20 à 40 heures (plus sou-
vent dans les régions humides ou poussiéreuses)
3 Huile moteur • Changer (chauffer le moteur avant de vidan-
ger). √ √√√
4 Cartouche de
filtre à huile • Remplacer.
√√√
5 Huile de couple
conique ar-
rière/huile de dif-
férentiel • Contrôler le niveau d’huile et l’absence de
fuite.
• Remplacer. √√
UB427AF0.book Page 6 Monday, May 18, 2015 9:12 AM

8-7
8
6*Frein avant • Contrôler le fonctionnement, l’usure des
plaquettes de frein et l’absence de fuite. Voir
à la page 8-9.
• Corriger si nécessaire. Remplacer les pla- quettes si usées jusqu’à la limite. √√√√√
7 *Frein arrière • Contrôler le fonctionnement, l’usure des
plaquettes de frein et l’absence de fuite. Voir
à la page 8-9.
• Corriger si nécessaire. Remplacer les pla- quettes si usées jusqu’à la limite. √√√√√
8 *Frein de station-
nement • Contrôler le fonctionnement, la garde et
l’usure des plaquettes de frein.
• Corriger si nécessaire. Remplacer les pla- quettes si usées jusqu’à la limite. √√√√√
9 *Liquide de frein • Changer. Tous les 2 ans
10 *Pédale d’accélé-
rateur • Contrôler le fonctionnement et la garde.
√√√√√
11 *Courroie trapé-
zoïdale • Contrôler le fonctionnement.
• Contrôler l’usure, les craquelures ou autre
endommagement. √√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300
UB427AF0.book Page 7 Monday, May 18, 2015 9:12 AM

8-8
8
12*Roues • Contrôler l’équilibre, l’endommagement et
le voile.
• Réparer si nécessaire. √ √√√
13 *Roulements de
roue • Contrôler l’absence de jeu et d’endomma-
gement.
• Remplacer en cas d’endommagement. √ √√√
14 *Suspension avant
et arrière • Contrôler le fonctionnement et l’absence de
fuite.
• Corriger si nécessaire. √√
15 *Direction • Contrôler le fonctionnement et le jeu. Rem-
placer en cas d’endommagement.
• Contrôler le pincement. Régler si néces- saire. √√√√√
16 *Douilles de barre
stabilisatrice • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√√
17 *Pivot des articu-
lations arrière su-
périeures et infé-
rieures • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300UB427AF0.book Page 8 Monday, May 18, 2015 9:12 AM

8-9
8
FBU32330N.B.Il est nécessaire d’augmenter la fréquence d’entr etien de certains éléments lorsque le véhicule
est utilisé dans des zones particulièrement humides, poussiéreuses, sableuses ou boueuses,
ou s’il est conduit à pleins gaz.18 *Joint de cardan
d’arbre de trans-
mission • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
19 *Ancrage du mo-
teur • Contrôler l’absence de craquelures ou autre
endommagement.
• Contrôler le serrage de la boulonnerie. √√√
20 *Soufflets de
demi-arbres
avant et arrière • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√
21 *Visserie • Contrôler l’ensemble de la visserie du châs-
sis.
• Corriger si nécessaire. √√√√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1200
(750) 2400
(1500) 2400
(1500) 4800
(3000)
heu- res 20 75 150 150 300UB427AF0.book Page 9 Monday, May 18, 2015 9:12 AM

8-10
8
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de li-
quide.
• Remplacer les composants internes du maître-c ylindre et des étriers et changer le liquide de
frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endom-
magées. UB427AF0.book Page 10 Monday, May 18, 2015 9:12 AM

8-11
8

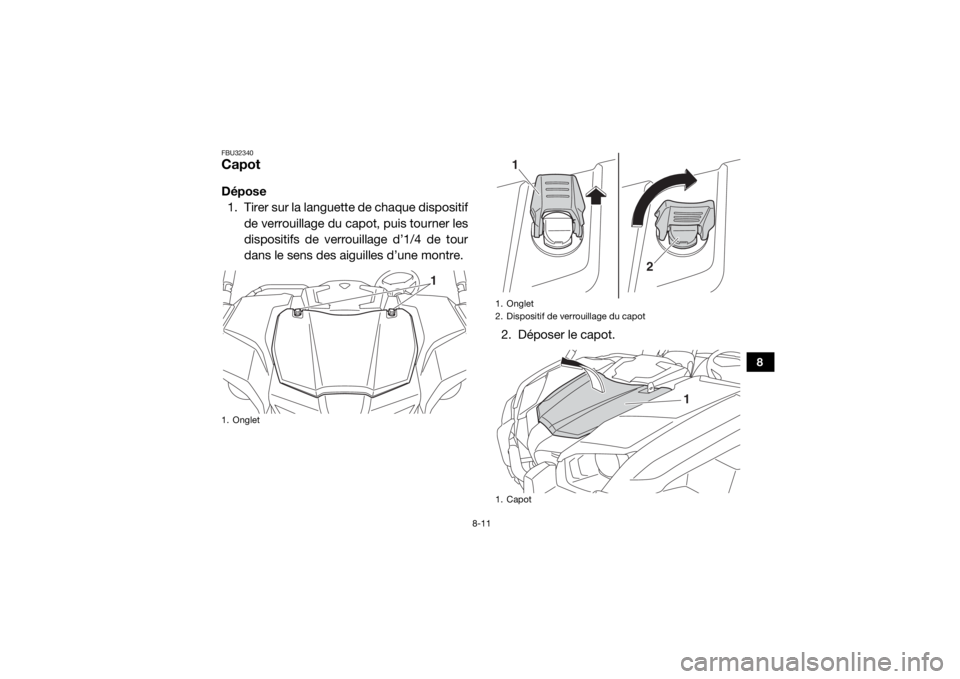

FBU32340CapotDépose1. Tirer sur la languette de chaque dispositif
de verrouillage du capot, puis tourner les
dispositifs de verrouillage d’1/4 de tour
dans le sens des aiguilles d’une montre.
2. Déposer le capot.1. Onglet
1
1. Onglet
2. Dispositif de verrouillage du capot
1. Capot
1
2
1
UB427AF0.book Page 11 Monday, May 18, 2015 9:12 AM

8-12
8

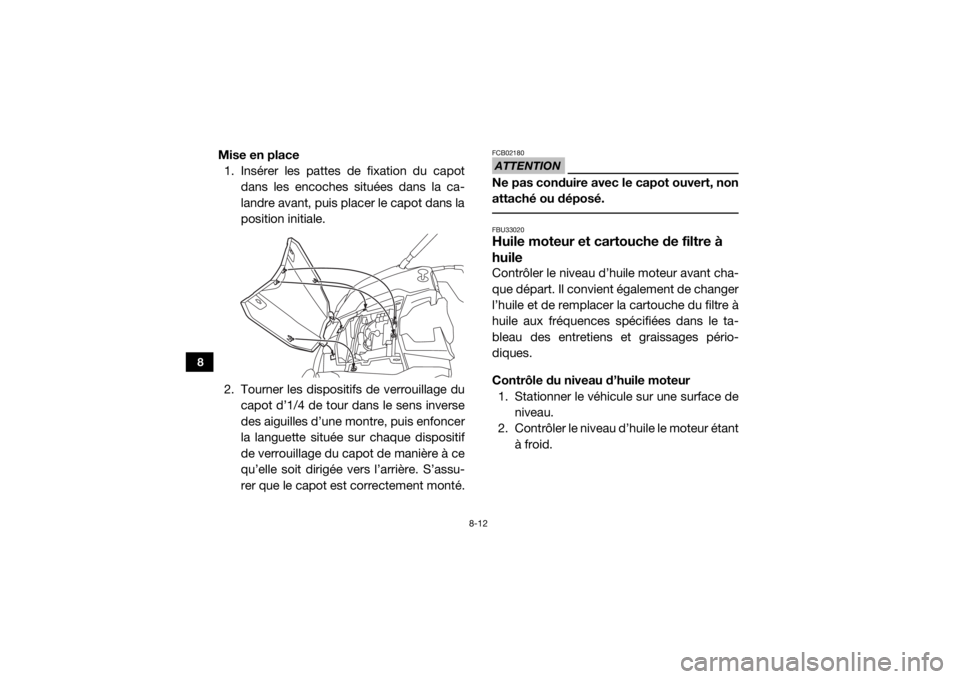

Mise en place1. Insérer les pattes de fixation du capot
dans les encoches situées dans la ca-
landre avant, puis pl acer le capot dans la
position initiale.
2. Tourner les dispositifs de verrouillage du capot d’1/4 de tour dans le sens inverse
des aiguilles d’une montre, puis enfoncer
la languette située sur chaque dispositif
de verrouillage du capot de manière à ce
qu’elle soit dirigée vers l’arrière. S’assu-
rer que le capot est correctement monté.
ATTENTIONFCB02180Ne pas conduire avec le capot ouvert, non
attaché ou déposé. FBU33020Huile moteur et carto uche de filtre à
huileContrôler le niveau d’huile moteur avant cha-
que départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
Contrôle du niveau d’huile moteur
1. Stationner le véhicule sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant
à froid.
