YAMAHA VX 2021 Bruksanvisningar (in Swedish)

Använda vattenskotern
32
VX DELUXE / VX CRUISER / VX LIMITED

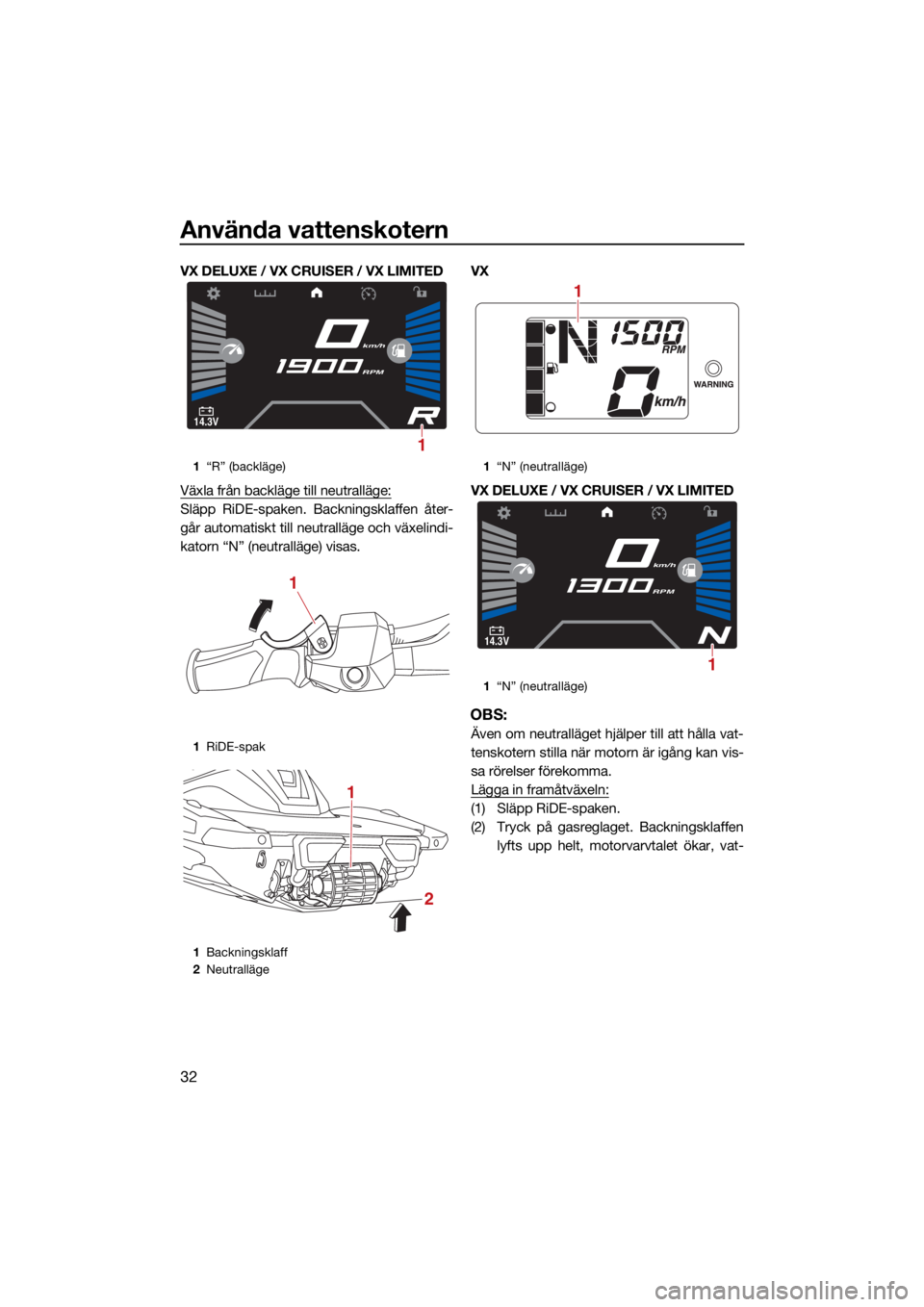

Växla från backläge till neutralläge:
Släpp RiDE-spaken. Backningsklaffen åter-
går automatiskt till neutralläge och växelindi-
katorn “N” (neutralläge) visas.VX
VX DELUXE / VX CRUISER / VX LIMITED
OBS:
Även om neutralläget hjälper till att hålla vat-
tenskotern stilla när motorn är igång kan vis-
sa rörelser förekomma.
Lägga in framåtväxeln:
(1) Släpp RiDE-spaken.
(2) Tryck på gasreglaget. Backningsklaffen
lyfts upp helt, motorvarvtalet ökar, vat-
1“R” (backläge)
1 RiDE-spak
1 Backningsklaff
2 Neutralläge
14.3V
km/h
RPM
1
1
1
2
1“N” (neutralläge)
1 “N” (neutralläge)
1
14.3V
km/h
RPM
1
UF4N70M0.book Page 32 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
33
tenskotern börjar röra sig framåt och
växelindikatorn “F” (framåt) visas.
VX VX DELUXE / VX CRUISER / VX LIMITED
OBS:
Om RiDE-spaken trycks in samtidigt som
gasreglaget trycks in
kommer vattenskotern
att sakta ned och sedan börjar den att backa
när den stannat.
1 Gasreglage
1 Backningsklaff
2 Framåtläge
1 “F” (framåtläge)
1
1
2
1
1“F” (framåtläge)
14.3V
km/h
RPM
1
UF4N70M0.book Page 33 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
34

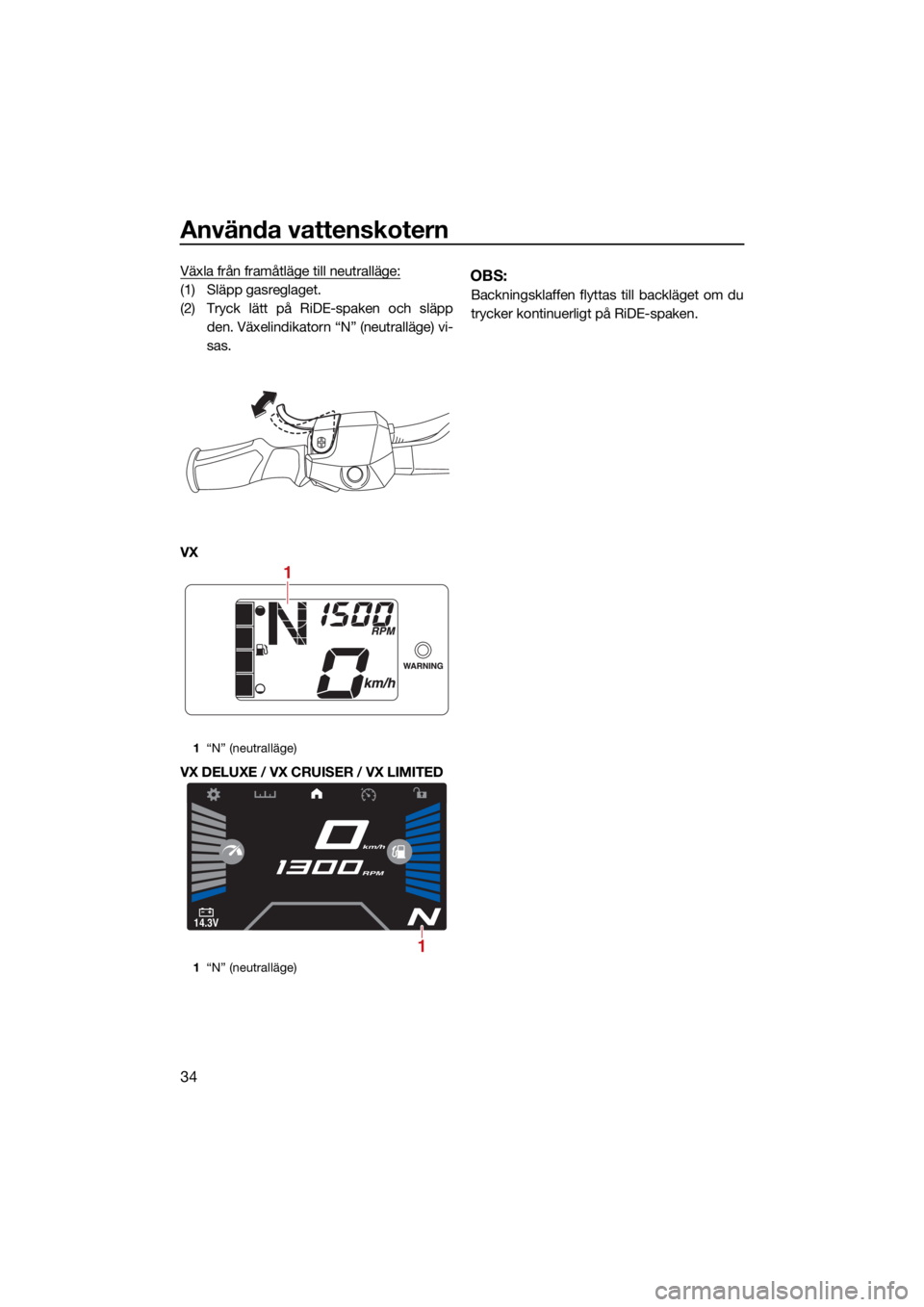

Växla från framåtläge till neutralläge:
(1) Släpp gasreglaget.
(2) Tryck lätt på RiDE-spaken och släppden. Växelindikatorn “N” (neutralläge) vi-
sas.
VX
VX DELUXE / VX CRUISER / VX LIMITEDOBS:
Backningsklaffen flyttas till backläget om du
trycker kontinuerligt på RiDE-spaken.
1 “N” (neutralläge)
1 “N” (neutralläge)
1
14.3V
km/h
RPM
1
UF4N70M0.book Page 34 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
35
MJU40003
Vattenskoterns driftlägen
(VX DELUXE / VX CRUISER / VX LIMITED)
MJU45891Backningsassistans
Backningsassistans är en funktion som tillfäl-
ligt ökar motorvarvtalet när du backar, till ex-
empel när du sjösätter vattenskotern genom
att backa ned från ett släp.
Funktionen kan användas när motorn är
igång och endast så länge som vattenskotern
inte växlas till framåtläge.
OBS:
Backningsassistansen kan inte användas när
vattenskotern växlar till framåtkörning efter
det att motorn startats.
Aktivera och inaktivera backningsassis-
tans
Aktivering av backningsassistans kan kon-
trolleras på backningsassistansindikatorn på
multifunktionspanelen.
Aktivera backningsassistans:
(1) Starta motorn.
(2) Tryck RiDE-spaken till helt öppet läge
och tryck sedan på den övre delen av
“SPEED ADJUST”. Motorvarvtalet ökar
när ljudsignalen hörs tre gånger och
backningsassistansindikatorn visas. Mo- torvarvtalet kan justeras i två nivåer: +1
och +2.
Inaktivera backningsassistans:
Utför en av följande åtgärder. Backningsas-
sistans är inaktiverat när ljudsignalen hörs två
gånger och backningsassistansindikatorn
slocknar.
Lossa greppet på RiDE-spaken.
Tryck på den nedre delen av “SPEED AD-
JUST” när backningsassistans är inställt på
+1.
Tryck på gasreglaget.MJU46280T.D.E. (thrust directional enhancer)
T.D.E. är en funktion som höjer eller sänker
backningsklaffen en aning från neutralläget
för att köra vattenskotern på mycket låga
hastigheter när moto rn går på tomgång.
Funktionen kan bara användas när vatten-
skotern är i neutralläge.
1 Indikator för backningshjälp
2 Nivå för backningshjälp
14.3V
km/h
RPM
Rever se Assist +2
21
1RiDE-spak
1 “SPEED ADJUST”-knapp
1
1
UF4N70M0.book Page 35 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
36
Aktivera och inaktivera T.D.E.
Aktivering av T.D.E. kan kontrolleras på
T.D.E.-indikatorn på multifunktionspanelen.
Aktivera T.D.E.:
(1) Växla till neutralläge.
(2) Tryck på den övre delen av “T.D.E.”-knappen när du vill köra framåt på myck-
et låg hastighet och tryck på den nedre
delen av “T.D.E.”-knappen när du vill
backa på mycket låg hastighet.
OBS:
När T.D.E. är aktiverat visas växlingsindika-
torn “N” (neutralt) och “0” visas på hastig-
hetsmätaren.
Inaktivera T.D.E.:
Utför en av följande åtgärder. T.D.E.-indika-
torn slocknar och T.D.E. inaktiveras.
Tryck på gasreglaget.
Tryck på RiDE-spaken.
Håll “CRUISE/NO WAKE” intryckt.
Tryck på den nedre delen av “T.D.E.”-
knappen när du kör framåt på mycket låg
hastighet.
Tryck på den övre delen av “T.D.E.”-knap-
pen när du backar på mycket låg hastighet.
OBS:
T.D.E. inaktiveras också när motorn stängs
av.
MJU46420No-wake-läge
No-wake-läget är en funktion som håller
varvtalet på en fast inställning så att vatten-
skotern kan användas på låga hastigheter.
Den här funktionen kan användas när vatten-
skotern är i neutralläge eller när en framåtväx-
el läggs in på vattenskotern och motorn går
på tomgång.
OBS:
Om no-wake-läget aktiveras när vattensko-
tern är i neutralläge kommer en framåtväxel
automatiskt att läggas in och vattenskotern
börjar röra sig på låg hastighet.
Aktivera och inaktivera no-wake-läget
Aktivering av no-wake-läget kan kontrolleras
på no-wake-indikatorn på multifunktionspa-
nelen.
1Indikator för T.D.E.
2 Körning framåt på mycket låg hastighet
3 Backning på mycket låg hastighet
1 “T.D.E.”-knapp
14.3V
MPH
RPM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
2
1
1 Indikator för No-wake-läge
14.3V
km/h
RPM
No Wake
1
UF4N70M0.book Page 36 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
37
Aktivera no-wake-läget:
(1) Lägg in neutralläge eller släpp gasregla-get och låt motorn gå tillbaka till tom-
gångsläge.
(2) Håll “CRUISE/NO WAKE” intryckt. No- wake-läget är aktiverat när ljudsignalen
hörs tre gånger och no-wake-indikatorn
visas.
Inaktivera no-wake-läget:
Utför en av följande åtgärder. No-wake-läget
är inaktiverat när ljudsignalen hörs två gånger
och no-wake-indikatorn slocknar.
Tryck på “CRUISE/NO WAKE”.
Tryck på gasreglaget.
Tryck på RiDE-spaken.
OBS:
No-wake-läget inaktiveras också när motorn
stängs av.
MJU46380Assistansläge
Assistansläget är en funktion som gör att du
kan ställa in vattenskoterns maximala hastig-
het.
Du kan välja mellan två inställningar för vat-
tenskoterns maximala hastighet.
Aktivera assistansläge
Aktivering av assistansläge kan kontrolleras
på assistanslägesindikatorn på multifunk- tionspanelen. Assistanslägesindikatorn lyser
med gult sken när assistansläget är aktiverat.
Använda vattenskotern i assistansläge:
(1) Släpp gasreglaget och låt motorn gå till-
baka till tomgång.
(2) Aktivera de olika assistanslägena.
(3) Tryck på gasreglaget.
Välja inställningar för assistansläget
Assistanslägets inställning för vattenskoterns
maximala hastighet sparas. Aktivering av as-
sistansläget och assistanslägets inställningar
kan låsas för att förhindra att de ändras.
När assistansläget är låst måste en PIN-kod
anges för att använda assistanslägets skärm.
Välja inställning för vattenskoterns maximala
hastighet:
(1) Välj “Speed”.
1 “CRUISE/NO WAKE”-knapp
1
1Assistanslägesindikator
Drive Control
Speed
Lock
1
UF4N70M0.book Page 37 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
38
(2) Välj inställning för vattenskoterns maxi-mala hastighet.
(3) Välj “Save” när du vill slutföra inställning- arna och återgå till den föregående skär-
men.
Spärra assistansläget
Assistansläget kan spärras.
Spärra assistansläget:
(1) Välj “Lock”.
(2) Ange siffrorna i den fyrsiffriga PIN-koden och tryck på “OK” på pekplattan.
Låsa upp assistansläget:
(1) Välj assistanslägesindikatorn.
(2) Ange siffrorna i den fyrsiffriga PIN-koden och tryck på “OK” på pekplattan.
(3) Välj “Lock”.
MJU46390Farthållare
Farthållaren håller varvtalet på önskad nivå
inom ett fast område när vattenskotern körs.
När farthållaren är aktiverad kan det inställda
motorvarvtalet ökas eller minskas. Justering-
en är begränsad till högst fem steg över eller
under den inledande farthållarinställningen.
OBS:
Farthållaren kan bara st ällas in mellan motor-
varvtal på cirka 4000 v/min och 7000 v/min.
Aktivera och inaktivera farthållaren
Aktivering av farthållaren kan kontrolleras på
farthållarindikatorn på multifunktionspanelen.
Aktivera farthållaren:
(1) Manövrera gasreglaget tills önskat mo- torvarvtal uppnås.
(2) När varvtalet når önskad farthållarnivå trycker du på “CRUISE/NO WAKE”. Fart-
hållaren är aktiverad när ljudsignalen
1Vattenskoterns maximala hastighetsinställ-
ning
2 “Save”
Drive Control
Save
Low
MiddleSpeed
2
1
Enter PIN
* * * *123
456
789
0
1
Indikator för farthållare
2 Nivå för farthållare
14.3V
RPM
Cruise Assist +4
km/h
21
UF4N70M0.book Page 38 We dnesday, October 7, 2020 1:55 PM

Använda vattenskotern
39
hörs tre gånger och farthållarindikatorn
visas.
(3) När farthållaren är aktiverad kan du lång- samt trycka på gasreglaget så att det är
intryckt längre än läget där farthållaren
ställdes in.
OBS:
Kontrollera att farthållaren är aktiverad på
multifunktionspanelen innan du trycker in
gasreglaget till fullt gaspådrag. Om farthålla-
ren inte är aktiverad svarar motorn som van-
ligt på gasreglaget.
(4) När farthållaren är aktiverad kan dutrycka på den övre delen av “SPEED AD-
JUST” när du vill öka det inställda motor-
varvtalet och på den nedre delen av
“SPEED ADJUST” när du vill minska det
inställda motorvarvtalet. Motorvarvtalet
kan ändras inom området –5 till +5.
OBS:
Farthållaren kan bara st ällas in mellan motor-
varvtal på cirka 4000 v/min och cirka
7000 v/min, det går inte att ställa in den på ett
motorvarvtal utanför detta område.
Inaktivera farthållaren:
Lossa greppet på gasreglaget när du gått ut-
över farthållarens inställda läge. Farthållaren
är inaktiverad när ljudsignalen hörs två gång-
er och farthållarindikatorn slocknar.
1 “CRUISE/NO WAKE”-knapp
1 “SPEED ADJUST”-knapp
1
1
UF4N70M0.book Page 39 We dnesday, October 7, 2020 1:55 PM

Använda instrumenten
40
MJU44571
Multifunktionspanel (VX-C / VX)
Multifunktionspanelen visar information om
vattenskotern.
Inledande användning av multifunktions-
panelen
Alla displaysegment tänds när multifunk-
tionspanelen aktiveras. Efter 2 sekunder
slocknar varningsindikatorerna på informa-
tionsdisplayen och sedan börjar multifunk-
tionspanelen fungera som vanligt.
Multifunktionspanelens standbyläge
Multifunktionspanelen stängs av och går in i
standbyläge om multifunktionspanelen inte
tar emot några indata inom 30 sekunder efter
det att motorn stannat. När motorn startas
igen återgår displayerna till de lägen som an-
vändes innan multifunktionspanelen stäng-
des av och panelen börjar fungera som
vanligt.
MJU35027Informationsdisplay
Informationsdisplayen visar vattenskoterns
driftförhållanden.
MJU46430Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
Enheterna som visas kan ändras mellan kilo-
meter per timme “km/h” och miles per timme
“MPH”.
OBS:
“MPH” ställs in som visningsenhet på
Yamahas fabrik.
1 Informationsdisplay
2 “WARNING”-indikatorlampa
12
1Bränslemätare
2 Växelindikator (VX)
3 Varningsindikator för överhettning av motor
4 Motorvarningsindikator
5 Varvräknare/timmätare/voltmätare
6 Varningsindikator för oljetryck
7 Varningsindikator för bränslenivå
8 Hastighetsmätare
1 Hastighetsmätare
251346
78
1
UF4N70M0.book Page 40 We dnesday, October 7, 2020 1:55 PM

Använda instrumenten
41
Ändra hastighetsmätarens visningsenheter
(VX-C):
Starta motorn, stäng av motorn och tryck på
motorns stoppknapp 3 gånger i minst 0.4
sekunder varje gång innan multifunktionspa-
nelen stängs av. Hastighetsmätarens vis-
ningsenheter ändras.
Upprepa proceduren om du vill ändra hastig-
hetsmätarens visningsenheter igen.
Ändra hastighetsmätarens visningsenheter
(VX):
Starta motorn, stoppa motorn, ta bort och
sätt in klämman 3 gånger innan multifunk- tionspanelen stängs av. Hastighetsmätarens
visningsenheter ändras.
Upprepa proceduren om du vill ändra hastig-
hetsmätarens visningsenheter igen.
MJU44650Varvräknare
Varvräknaren visar motorvarvtalet.
1
Stoppknapp
1 Hastighetsmätare
1
1
1Klämma
2 Motorns avstängningsknapp
1 Hastighetsmätare
1 Varvräknare
1
2
1
1
UF4N70M0.book Page 41 We dnesday, October 7, 2020 1:55 PM
