YAMAHA WR 250F 2007 Notices Demploi (in French)

5 - 64
ENG

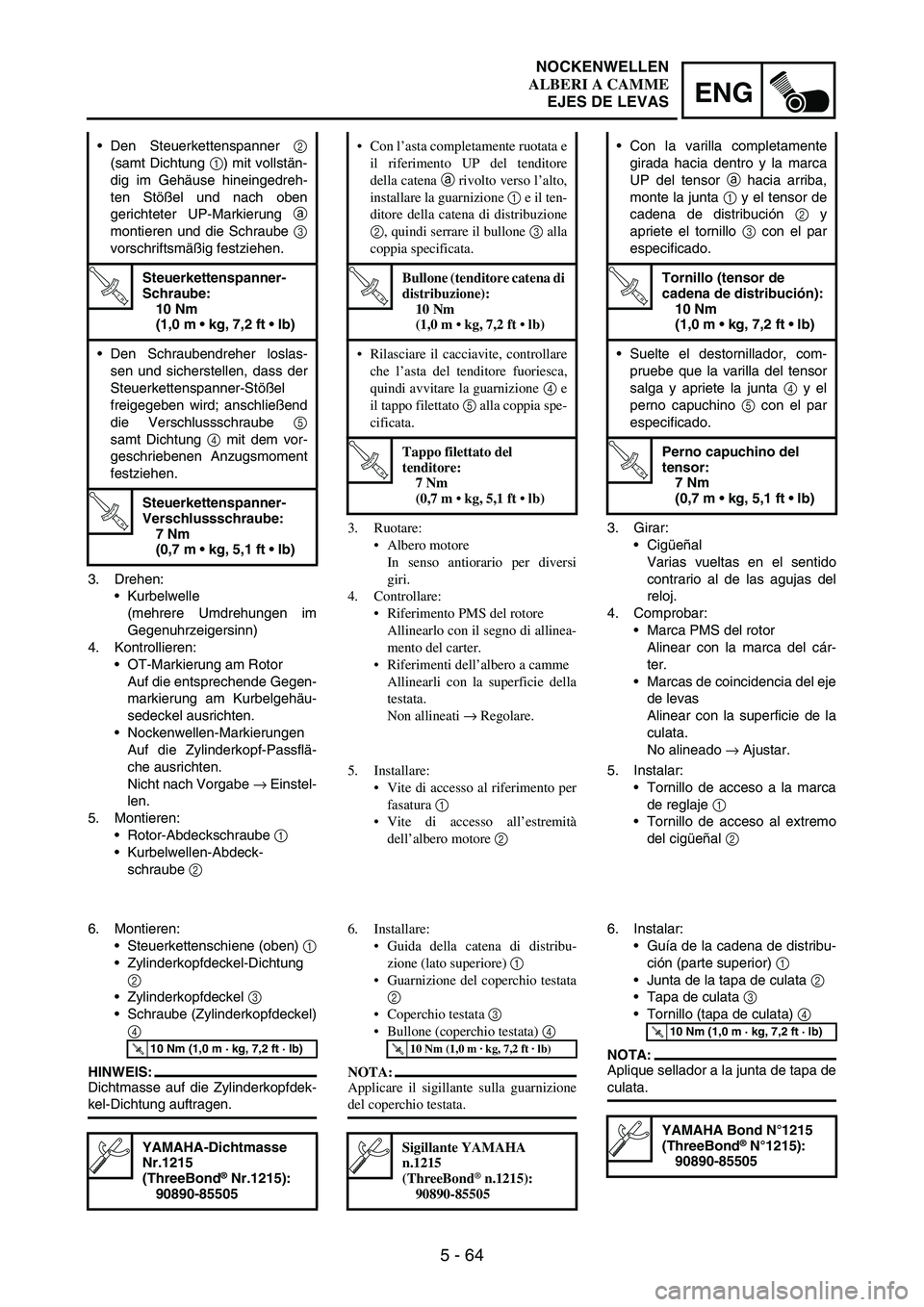

3. Drehen:
Kurbelwelle
(mehrere Umdrehungen im
Gegenuhrzeigersinn)
4. Kontrollieren:
OT-Markierung am Rotor
Auf die entsprechende Gegen-
markierung am Kurbelgehäu-
sedeckel ausrichten.
Nockenwellen-Markierungen
Auf die Zylinderkopf-Passflä-
che ausrichten.
Nicht nach Vorgabe
→ Einstel-
len.
5. Montieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2 Den Steuerkettenspanner
2
(samt Dichtung
1) mit vollstän-
dig im Gehäuse hineingedreh-
ten Stößel und nach oben
gerichteter UP-Markierung
a
montieren und die Schraube
3
vorschriftsmäßig festziehen.
T R..
Steuerkettenspanner-
Schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Den Schraubendreher loslas-
sen und sicherstellen, dass der
Steuerkettenspanner-Stößel
freigegeben wird; anschließend
die Verschlussschraube
5
samt Dichtung
4 mit dem vor-
geschriebenen Anzugsmoment
festziehen.
T R..
Steuerkettenspanner-
Verschlussschraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
6. Montieren:
Steuerkettenschiene (oben)
1
Zylinderkopfdeckel-Dichtung
2
Zylinderkopfdeckel
3
Schraube (Zylinderkopfdeckel)
4
HINWEIS:
Dichtmasse auf die Zylinderkopfdek-
kel-Dichtung auftragen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA-Dichtmasse
Nr.1215
(ThreeBond
® Nr.1215):
90890-85505
3. Ruotare:
Albero motore
In senso antiorario per diversi
giri.
4. Controllare:
Riferimento PMS del rotore
Allinearlo con il segno di allinea-
mento del carter.
Riferimenti dell’albero a camme
Allinearli con la superficie della
testata.
Non allineati → Regolare. Con l’asta completamente ruotata e
il riferimento UP del tenditore
della catena a rivolto verso l’alto,
installare la guarnizione 1 e il ten-
ditore della catena di distribuzione
2, quindi serrare il bullone 3 alla
coppia specificata.
T R..
Bullone (tenditore catena di
distribuzione):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Rilasciare il cacciavite, controllare
che l’asta del tenditore fuoriesca,
quindi avvitare la guarnizione 4 e
il tappo filettato 5 alla coppia spe-
cificata.
T R..
Tappo filettato del
tenditore:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
5. Installare:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
6. Installare:
Guida della catena di distribu-
zione (lato superiore) 1
Guarnizione del coperchio testata
2
Coperchio testata 3
Bullone (coperchio testata) 4
NOTA:
Applicare il sigillante sulla guarnizione
del coperchio testata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Sigillante YAMAHA
n.1215
(ThreeBond
® n.1215):
90890-85505
3. Girar:
Cigüeñal
Varias vueltas en el sentido
contrario al de las agujas del
reloj.
4. Comprobar:
Marca PMS del rotor
Alinear con la marca del cár-
ter.
Marcas de coincidencia del eje
de levas
Alinear con la superficie de la
culata.
No alineado
→ Ajustar. Con la varilla completamente
girada hacia dentro y la marca
UP del tensor
a hacia arriba,
monte la junta
1 y el tensor de
cadena de distribución
2 y
apriete el tornillo
3 con el par
especificado.
T R..
Tornillo (tensor de
cadena de distribución):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Suelte el destornillador, com-
pruebe que la varilla del tensor
salga y apriete la junta
4 y el
perno capuchino
5 con el par
especificado.
T R..
Perno capuchino del
tensor:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
5. Instalar:
Tornillo de acceso a la marca
de reglaje
1
Tornillo de acceso al extremo
del cigüeñal
2
6. Instalar:
Guía de la cadena de distribu-
ción (parte superior)
1
Junta de la tapa de culata
2
Tapa de culata
3
Tornillo (tapa de culata)
4
NOTA:
Aplique sellador a la junta de tapa de
culata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
NOCKENWELLEN
ALBERI A CAMME
EJES DE LEVAS

5 - 65
ENGCAMSHAFTS

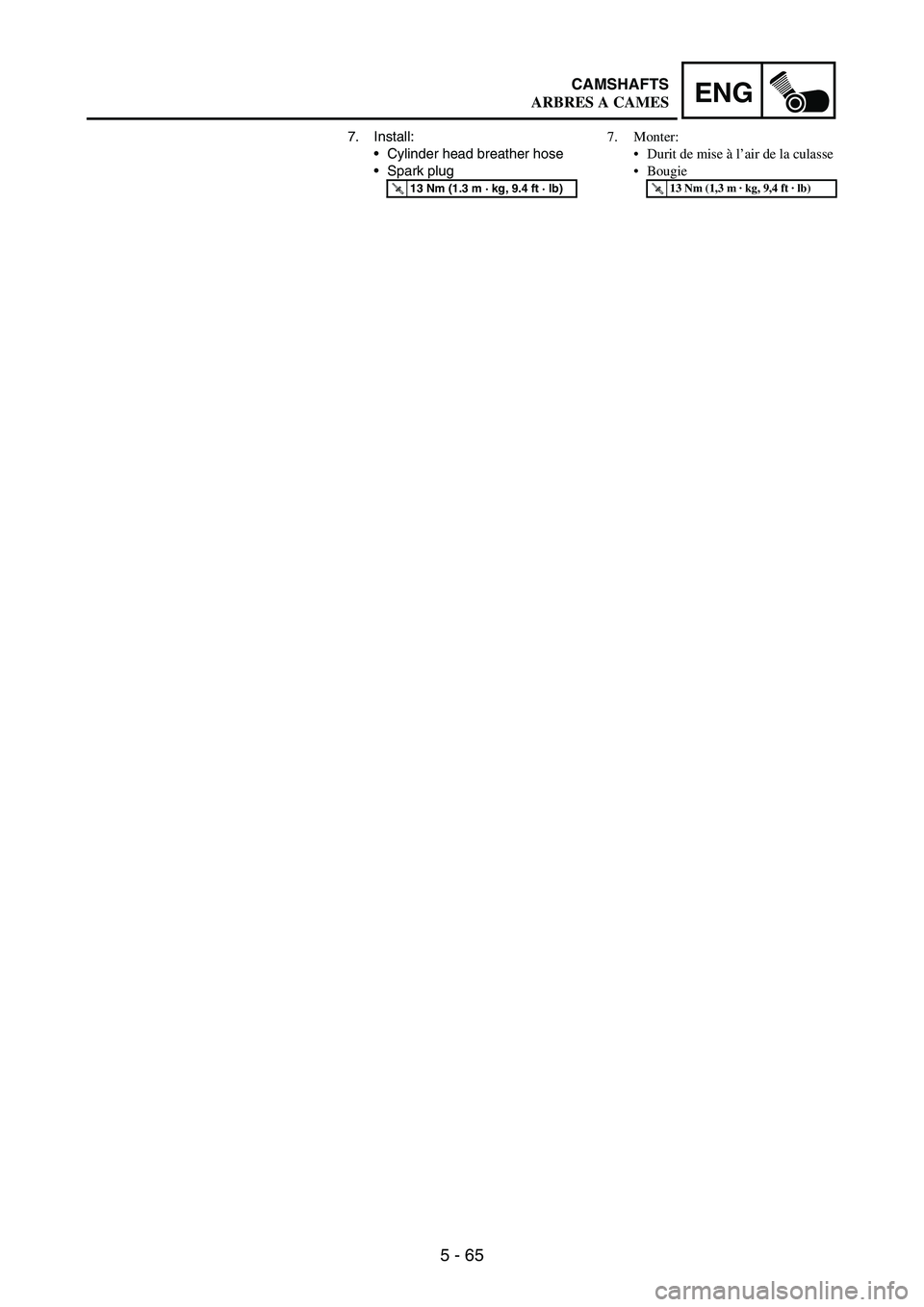

7. Install:
Cylinder head breather hose
Spark plug
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
7. Monter:
Durit de mise à l’air de la culasse
Bougie
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ARBRES A CAMES

5 - 66
ENG

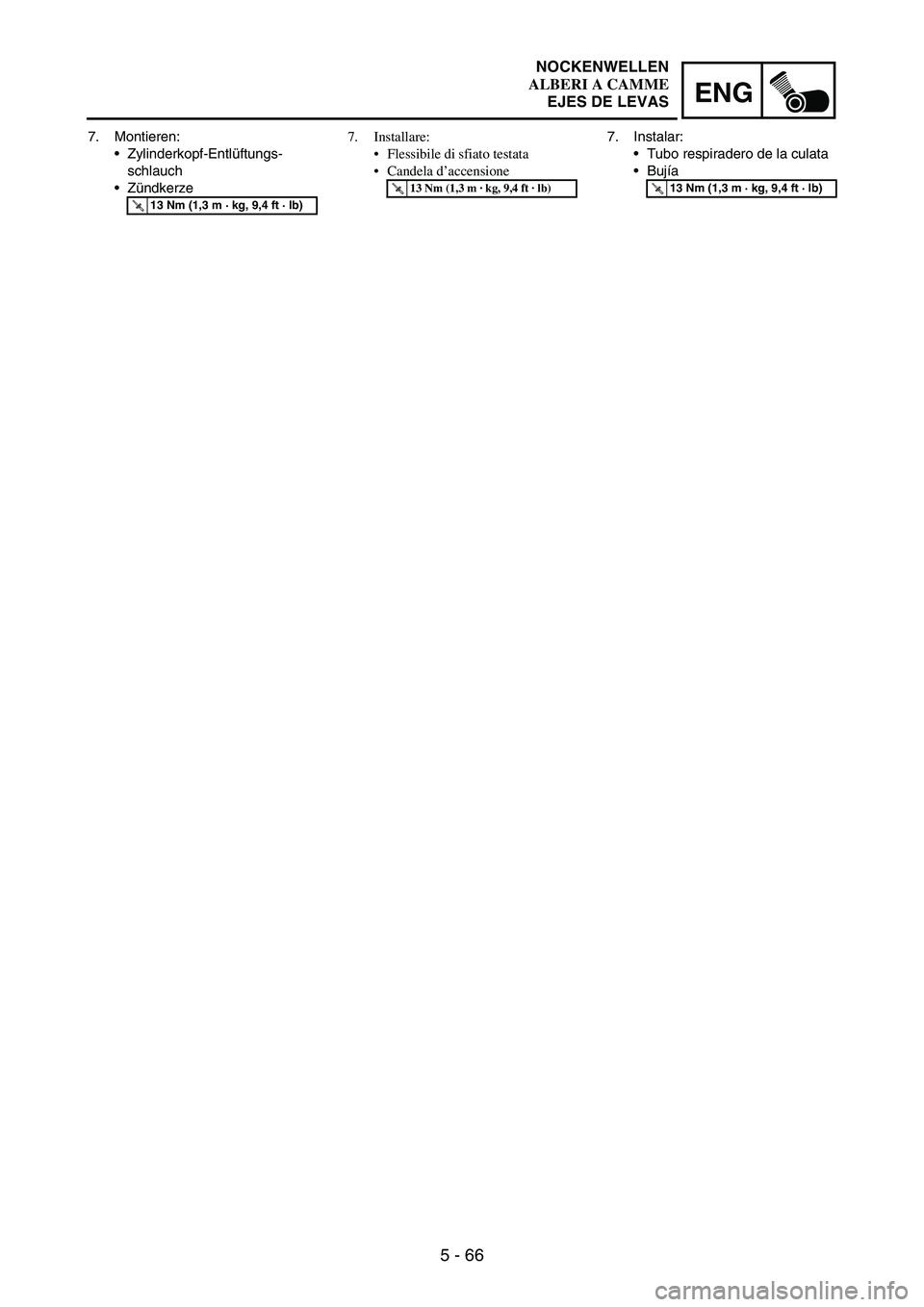

7. Montieren:
Zylinderkopf-Entlüftungs-
schlauch
Zündkerze
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
7. Installare:
Flessibile di sfiato testata
Candela d’accensione
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
7. Instalar:
Tubo respiradero de la culata
Bujía
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
NOCKENWELLEN
ALBERI A CAMME
EJES DE LEVAS

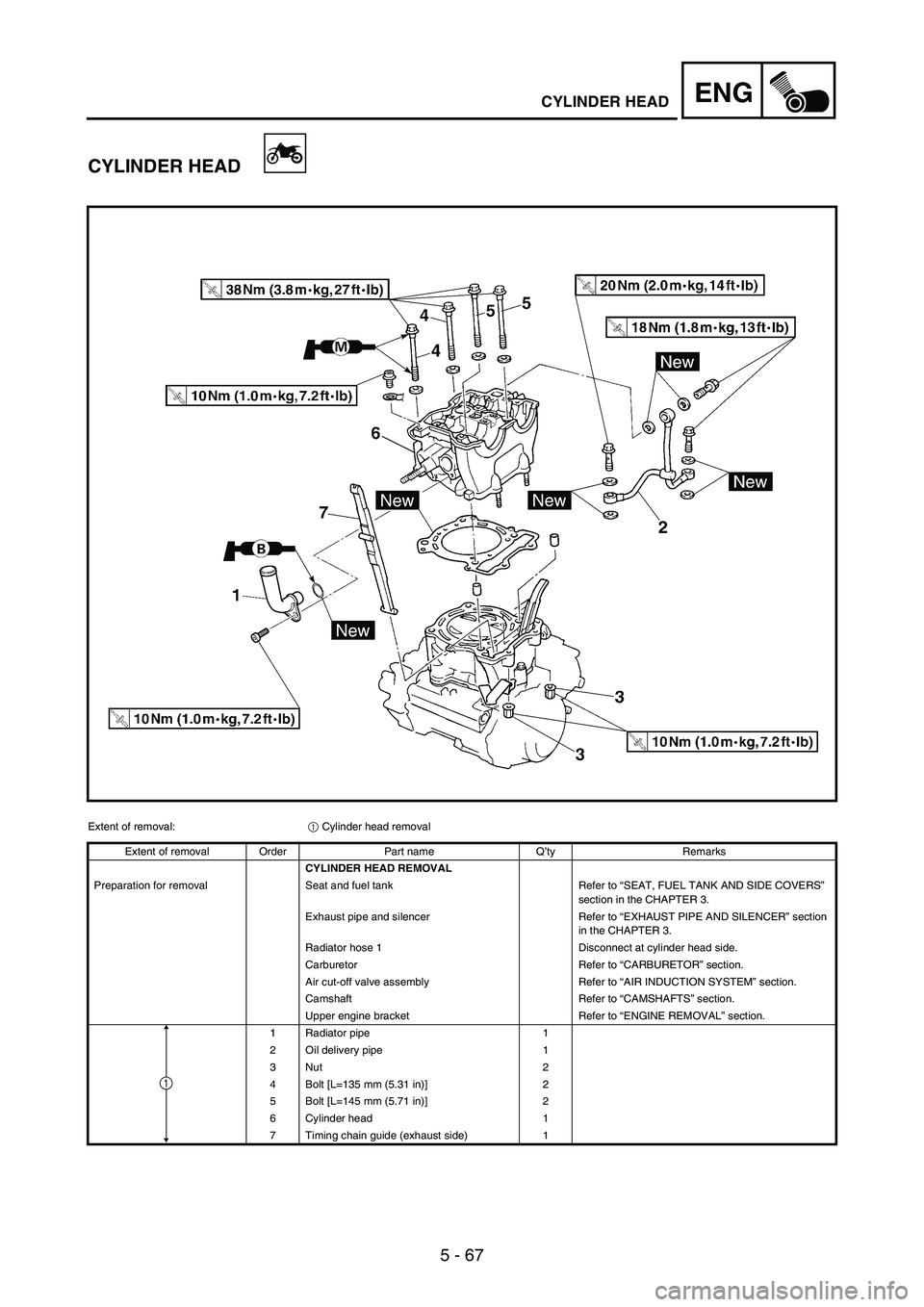

5 - 67
ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:
1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 3.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND SILENCER” section
in the CHAPTER 3.
Radiator hose 1 Disconnect at cylinder head side.
Carburetor Refer to “CARBURETOR” section.
Air cut-off valve assembly Refer to “AIR INDUCTION SYSTEM” section.
Camshaft Refer to “CAMSHAFTS” section.
Upper engine bracket Refer to “ENGINE REMOVAL” section.
1 Radiator pipe 1
2 Oil delivery pipe 1
3Nut 2
4 Bolt [L=135 mm (5.31 in)] 2
5 Bolt [L=145 mm (5.71 in)] 2
6 Cylinder head 1
7 Timing chain guide (exhaust side) 1
1

5 - 68
ENG

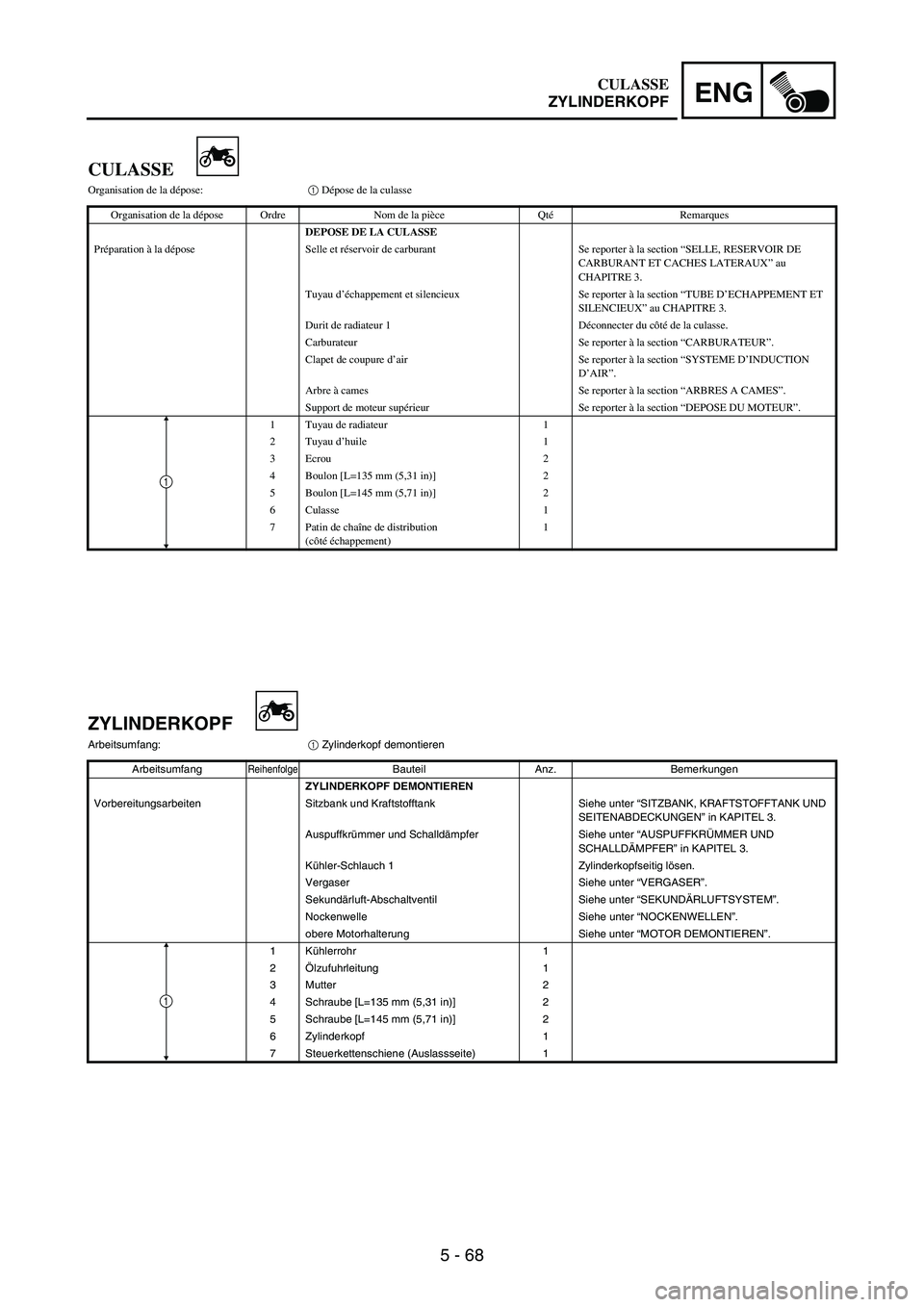

CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX” au
CHAPITRE 3.
Tuyau d’échappement et silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX” au CHAPITRE 3.
Durit de radiateur 1 Déconnecter du côté de la culasse.
Carburateur Se reporter à la section “CARBURATEUR”.
Clapet de coupure d’air Se reporter à la section “SYSTEME D’INDUCTION
D’AIR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
Support de moteur supérieur Se reporter à la section “DEPOSE DU MOTEUR”.
1 Tuyau de radiateur 1
2Tuyau d’huile 1
3 Ecrou 2
4 Boulon [L=135 mm (5,31 in)] 2
5 Boulon [L=145 mm (5,71 in)] 2
6 Culasse 1
7 Patin de chaîne de distribution
(côté échappement)1
1
ZYLINDERKOPF
Arbeitsumfang:
1 Zylinderkopf demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 3.
Auspuffkrümmer und Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER” in KAPITEL 3.
Kühler-Schlauch 1 Zylinderkopfseitig lösen.
Vergaser Siehe unter “VERGASER”.
Sekundärluft-Abschaltventil Siehe unter “SEKUNDÄRLUFTSYSTEM”.
Nockenwelle Siehe unter “NOCKENWELLEN”.
obere Motorhalterung Siehe unter “MOTOR DEMONTIEREN”.
1Kühlerrohr 1
2Ölzufuhrleitung 1
3Mutter 2
4 Schraube [L=135 mm (5,31 in)] 2
5 Schraube [L=145 mm (5,71 in)] 2
6 Zylinderkopf 1
7 Steuerkettenschiene (Auslassseite) 1
1
CULASSE
ZYLINDERKOPF

5 - 69
ENG

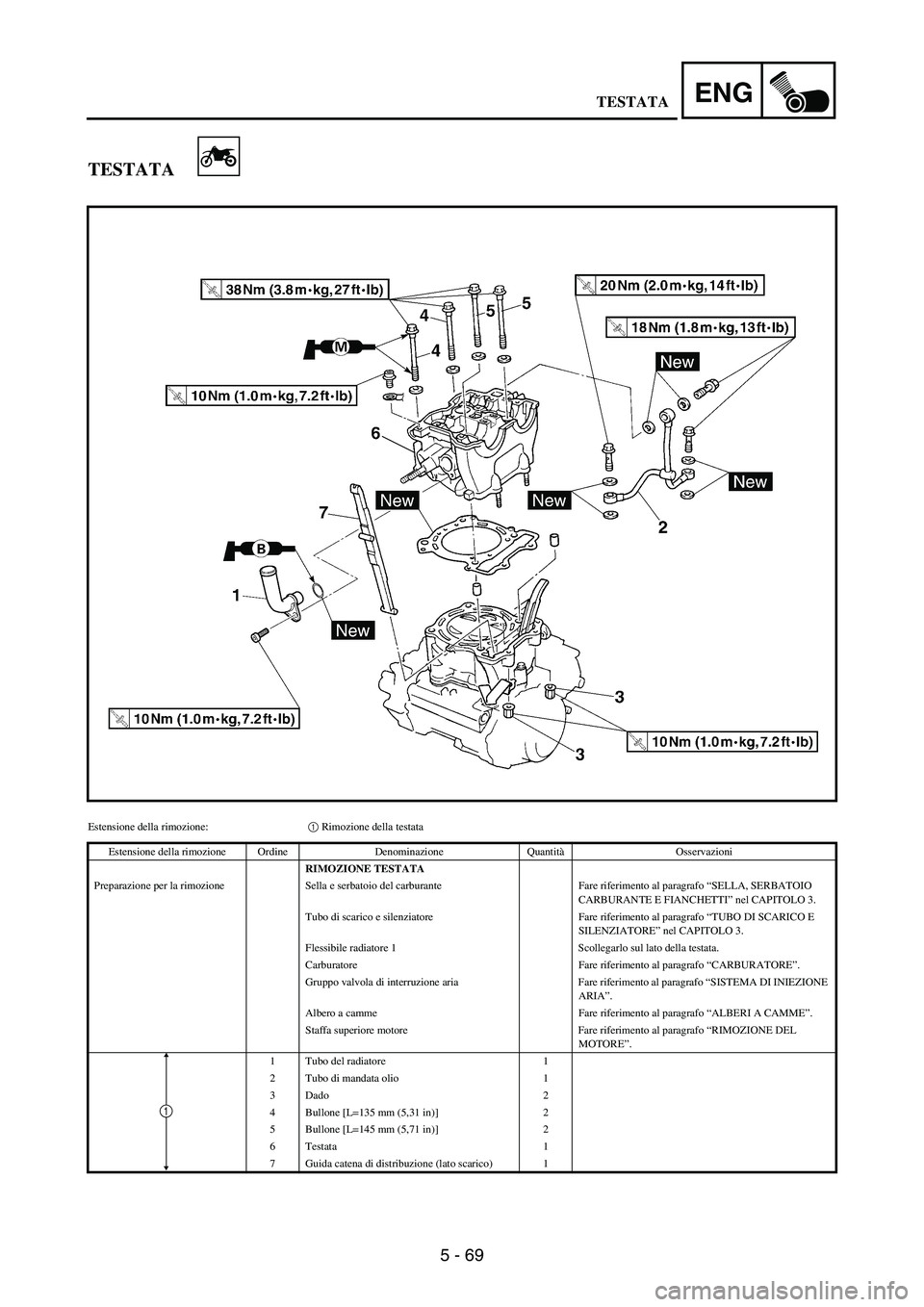

TESTATA
Estensione della rimozione:1 Rimozione della testata
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE TESTATA
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 3.
Tubo di scarico e silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 3.
Flessibile radiatore 1 Scollegarlo sul lato della testata.
Carburatore Fare riferimento al paragrafo “CARBURATORE”.
Gruppo valvola di interruzione aria Fare riferimento al paragrafo “SISTEMA DI INIEZIONE
ARIA”.
Albero a camme Fare riferimento al paragrafo “ALBERI A CAMME”.
Staffa superiore motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
1 Tubo del radiatore 1
2 Tubo di mandata olio 1
3Dado 2
4 Bullone [L=135 mm (5,31 in)] 2
5 Bullone [L=145 mm (5,71 in)] 2
6 Testata 1
7 Guida catena di distribuzione (lato scarico) 1
1
TESTATA

5 - 70
ENG

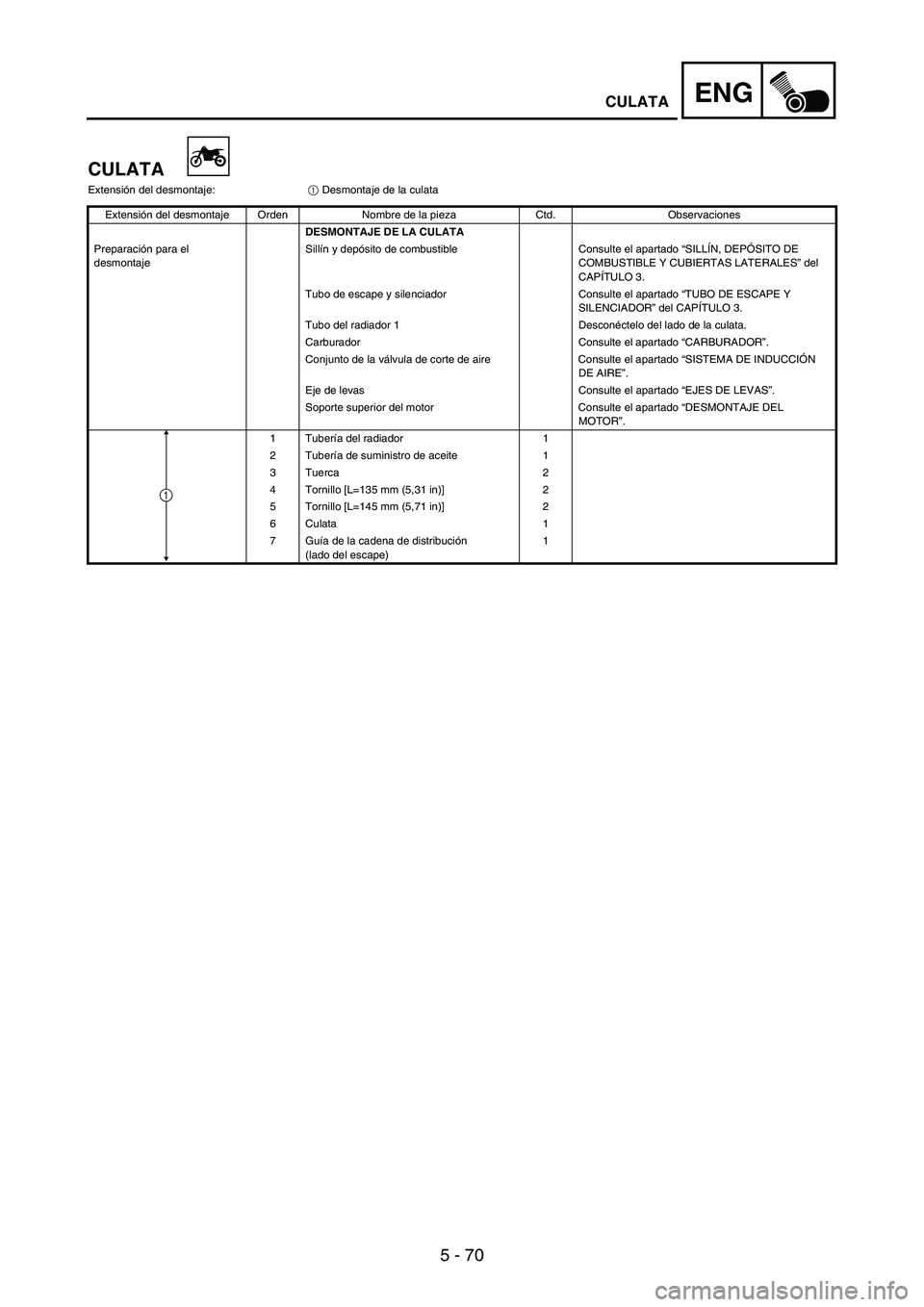

CULATA
Extensión del desmontaje:
1 Desmontaje de la culata
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA CULATA
Preparación para el
desmontajeSillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 3.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y
SILENCIADOR” del CAPÍTULO 3.
Tubo del radiador 1 Desconéctelo del lado de la culata.
Carburador Consulte el apartado “CARBURADOR”.
Conjunto de la válvula de corte de aire Consulte el apartado “SISTEMA DE INDUCCIÓN
DE AIRE”.
Eje de levas Consulte el apartado “EJES DE LEVAS”.
Soporte superior del motor Consulte el apartado “DESMONTAJE DEL
MOTOR”.
1 Tubería del radiador 1
2 Tubería de suministro de aceite 1
3 Tuerca 2
4 Tornillo [L=135 mm (5,31 in)] 2
5 Tornillo [L=145 mm (5,71 in)] 2
6 Culata 1
7Guía de la cadena de distribución
(lado del escape)1
1
CULATA

5 - 71
ENGCYLINDER HEAD
INSPECTION
Cylinder head
1. Eliminate:
Carbon deposits
(from the combustion cham-
bers)
Use a rounded scraper.
NOTE:Do not use a sharp instrument to
avoid damaging or scratching:
Spark plug threads
Valve seats
2. Inspect:
Cylinder head
Scratches/damage
→
Replace.
3. Measure:
Cylinder head warpage
Out of specification
→ Resur-
face.
Cylinder head warpage:
Less than 0.05 mm
(0.002 in)
Warpage measurement and
resurfacing steps:
Place a straightedge and a
feeler gauge across the cylinder
head.
Use a feeler gauge to measure
the warpage.
If the warpage is out of specifi-
cation, resurface the cylinder
head.
Place a 400 ~ 600 grit wet
sandpaper on the surface plate,
and resurface the head using a
figure-eight sanding pattern.
NOTE:To ensure an even surface rotate
the cylinder head several times.
ASSEMBLY AND INSTALLATION
Cylinder head
1. Install:
Dowel pin
1
Cylinder head gasket
2
Timing chain guide
(exhaust side)
3
Cylinder head
4
NOTE:While pulling up the timing chain,
install the timing chain guide
(exhaust side) and cylinder head.
New

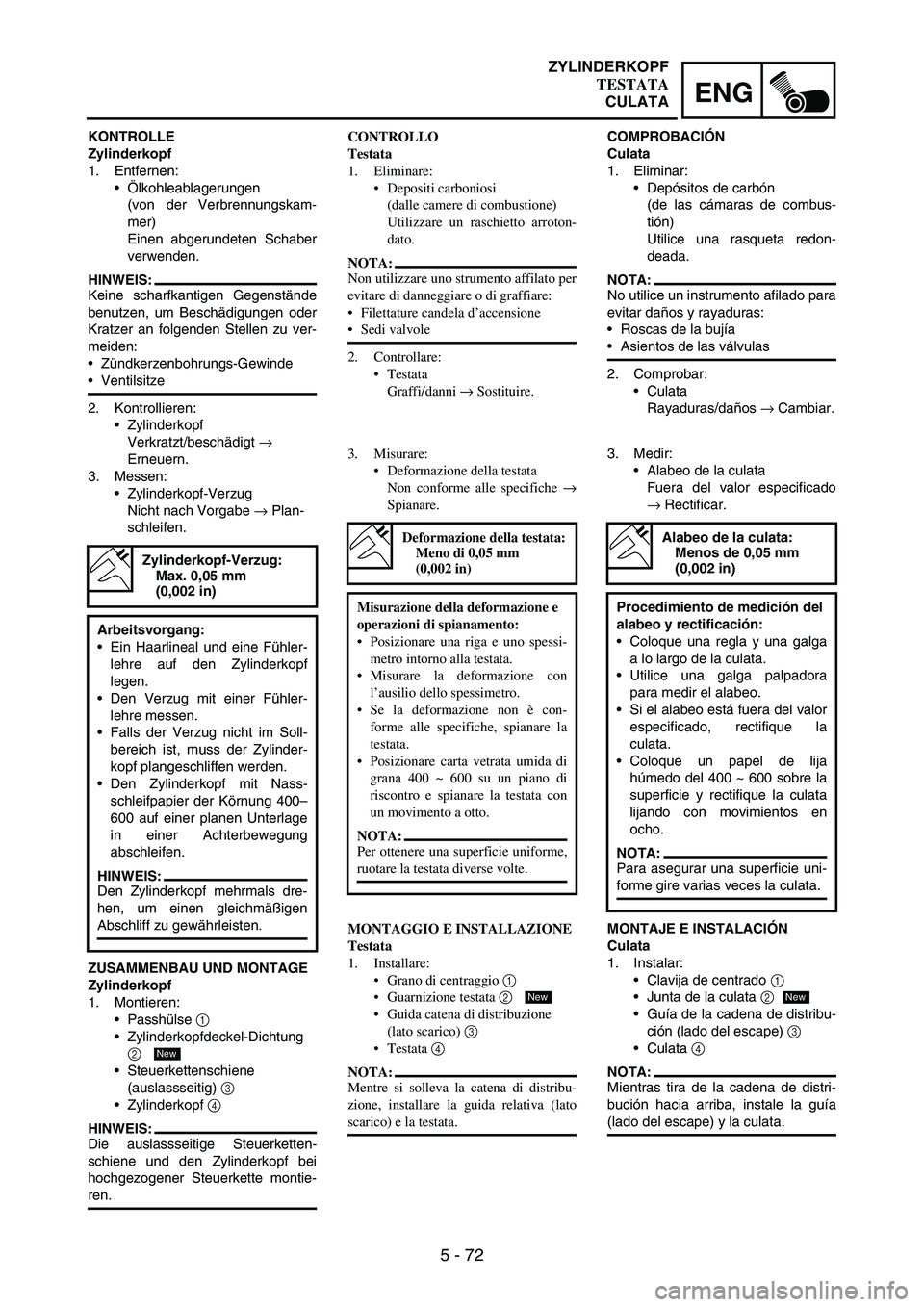

CONTROLE
Culasse
1. Eliminer:
Dépôts de calamine
(des chambres de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de griffer:
Filets de bougie
Sièges de soupapes
2. Contrôler:
Culasse
Rayures/endommagement →
Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Rectifier.
Déformation de la culasse:
Inférieure à 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et de la rectification:
Placer un réglet et une jauge
d’épaisseur à lames sur la culasse.
Utiliser une jauge d’épaisseur à
lames pour mesurer la déforma-
tion.
Si la déformation est hors spécifi-
cations, rectifier la culasse.
Placer un morceau de papier émeri
humide 400 à 600 sur le marbre et
rectifier la culasse en décrivant des
“huit”.
N.B.:
Pour obtenir une surface régulière,
tourner la culasse à plusieurs reprises.
ASSEMBLAGE ET MONTAGE
Culasse
1. Monter:
Goujon 1
Joint de culasse 2
Patin de chaîne de distribution
(côté échappement) 3
Culasse 4
N.B.:
Tout en soulevant la chaîne de distribu-
tion, monter le patin de chaîne de distri-
bution (côté échappement) et la culasse.
New
CULASSE

5 - 72
ENG
KONTROLLE
Zylinderkopf
1. Entfernen:
Ölkohleablagerungen
(von der Verbrennungskam-
mer)
Einen abgerundeten Schaber
verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen oder
Kratzer an folgenden Stellen zu ver-
meiden:
Zündkerzenbohrungs-Gewinde
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Verkratzt/beschädigt
→
Erneuern.
3. Messen:
Zylinderkopf-Verzug
Nicht nach Vorgabe
→ Plan-
schleifen.
ZUSAMMENBAU UND MONTAGE
Zylinderkopf
1. Montieren:
Passhülse
1
Zylinderkopfdeckel-Dichtung
2
Steuerkettenschiene
(auslassseitig)
3
Zylinderkopf
4
HINWEIS:
Die auslassseitige Steuerketten-
schiene und den Zylinderkopf bei
hochgezogener Steuerkette montie-
ren.
Zylinderkopf-Verzug:
Max. 0,05 mm
(0,002 in)
Arbeitsvorgang:
Ein Haarlineal und eine Fühler-
lehre auf den Zylinderkopf
legen.
Den Verzug mit einer Fühler-
lehre messen.
Falls der Verzug nicht im Soll-
bereich ist, muss der Zylinder-
kopf plangeschliffen werden.
Den Zylinderkopf mit Nass-
schleifpapier der Körnung 400–
600 auf einer planen Unterlage
in einer Achterbewegung
abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um einen gleichmäßigen
Abschliff zu gewährleisten.
New
CONTROLLO
Testata
1. Eliminare:
Depositi carboniosi
(dalle camere di combustione)
Utilizzare un raschietto arroton-
dato.
NOTA:
Non utilizzare uno strumento affilato per
evitare di danneggiare o di graffiare:
Filettature candela d’accensione
Sedi valvole
2. Controllare:
Testata
Graffi/danni → Sostituire.
3. Misurare:
Deformazione della testata
Non conforme alle specifiche →
Spianare.
Deformazione della testata:
Meno di 0,05 mm
(0,002 in)
Misurazione della deformazione e
operazioni di spianamento:
Posizionare una riga e uno spessi-
metro intorno alla testata.
Misurare la deformazione con
l’ausilio dello spessimetro.
Se la deformazione non è con-
forme alle specifiche, spianare la
testata.
Posizionare carta vetrata umida di
grana 400 ~ 600 su un piano di
riscontro e spianare la testata con
un movimento a otto.
NOTA:
Per ottenere una superficie uniforme,
ruotare la testata diverse volte.
MONTAGGIO E INSTALLAZIONE
Testata
1. Installare:
Grano di centraggio 1
Guarnizione testata 2
Guida catena di distribuzione
(lato scarico) 3
Testata 4
NOTA:
Mentre si solleva la catena di distribu-
zione, installare la guida relativa (lato
scarico) e la testata.
New
COMPROBACIÓN
Culata
1. Eliminar:
Depósitos de carbón
(de las cámaras de combus-
tión)
Utilice una rasqueta redon-
deada.
NOTA:
No utilice un instrumento afilado para
evitar daños y rayaduras:
Roscas de la bujía
Asientos de las válvulas
2. Comprobar:
Culata
Rayaduras/daños
→ Cambiar.
3. Medir:
Alabeo de la culata
Fuera del valor especificado
→ Rectificar.
Alabeo de la culata:
Menos de 0,05 mm
(0,002 in)
Procedimiento de medición del
alabeo y rectificación:
Coloque una regla y una galga
a lo largo de la culata.
Utilice una galga palpadora
para medir el alabeo.
Si el alabeo está fuera del valor
especificado, rectifique la
culata.
Coloque un papel de lija
húmedo del 400 ~ 600 sobre la
superficie y rectifique la culata
lijando con movimientos en
ocho.
NOTA:
Para asegurar una superficie uni-
forme gire varias veces la culata.
MONTAJE E INSTALACIÓN
Culata
1. Instalar:
Clavija de centrado
1
Junta de la culata
2
Guía de la cadena de distribu-
ción (lado del escape)
3
Culata
4
NOTA:
Mientras tira de la cadena de distri-
bución hacia arriba, instale la guía
(lado del escape) y la culata.
New
ZYLINDERKOPF
TESTATA
CULATA

5 - 73

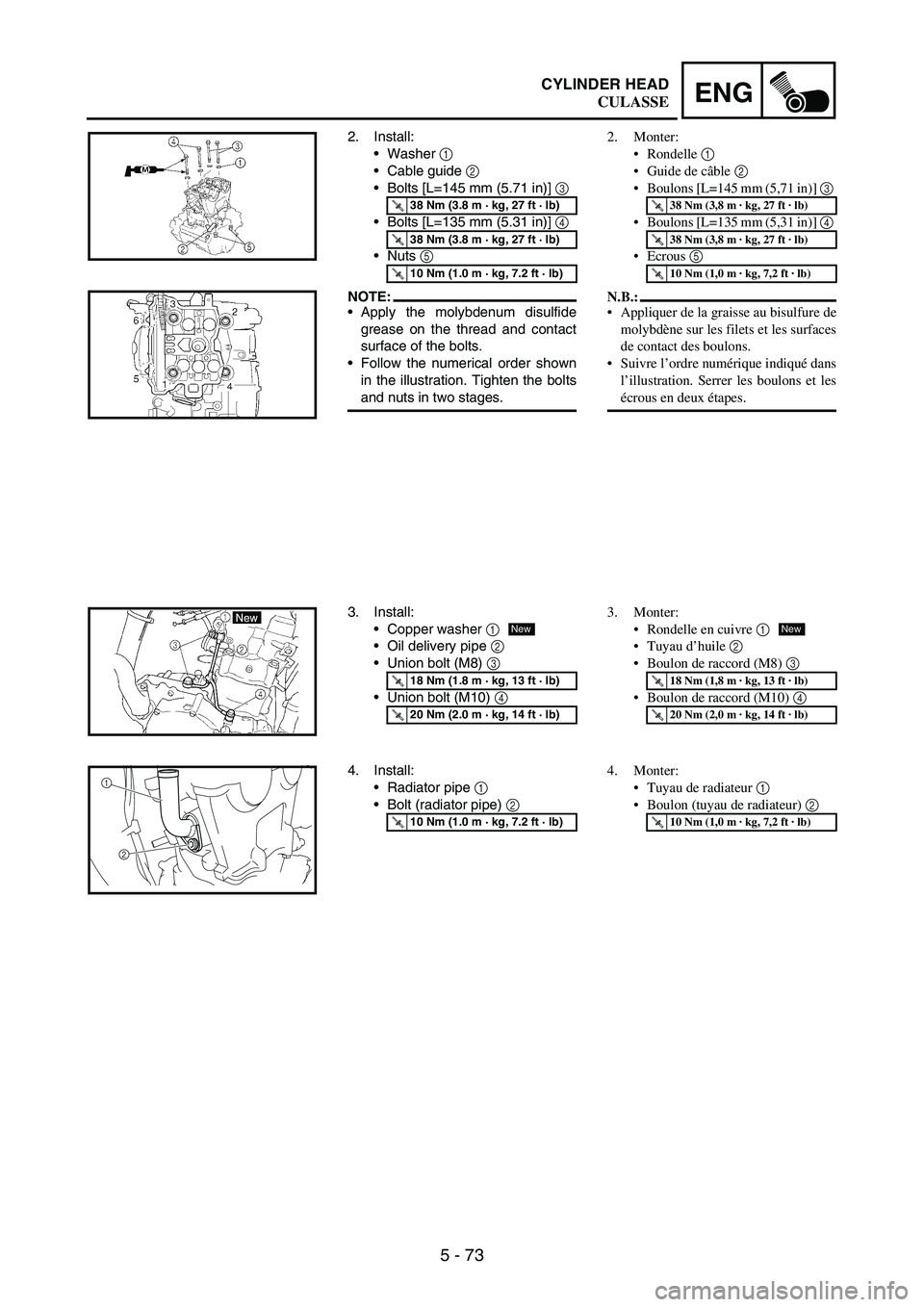

ENGCYLINDER HEAD
2. Install:
Washer
1
Cable guide
2
Bolts [L=145 mm (5.71 in)]
3
Bolts [L=135 mm (5.31 in)]
4
Nuts
5
NOTE:Apply the molybdenum disulfide
grease on the thread and contact
surface of the bolts.
Follow the numerical order shown
in the illustration. Tighten the bolts
and nuts in two stages.
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Copper washer
1
Oil delivery pipe
2
Union bolt (M8)
3
Union bolt (M10)
4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
New
4. Install:
Radiator pipe
1
Bolt (radiator pipe)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2 1
2. Monter:
Rondelle 1
Guide de câble 2
Boulons [L=145 mm (5,71 in)] 3
Boulons [L=135 mm (5,31 in)] 4
Ecrous 5
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les filets et les surfaces
de contact des boulons.
Suivre l’ordre numérique indiqué dans
l’illustration. Serrer les boulons et les
écrous en deux étapes.
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Rondelle en cuivre 1
Tuyau d’huile 2
Boulon de raccord (M8) 3
Boulon de raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
4. Monter:
Tuyau de radiateur 1
Boulon (tuyau de radiateur) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CULASSE
