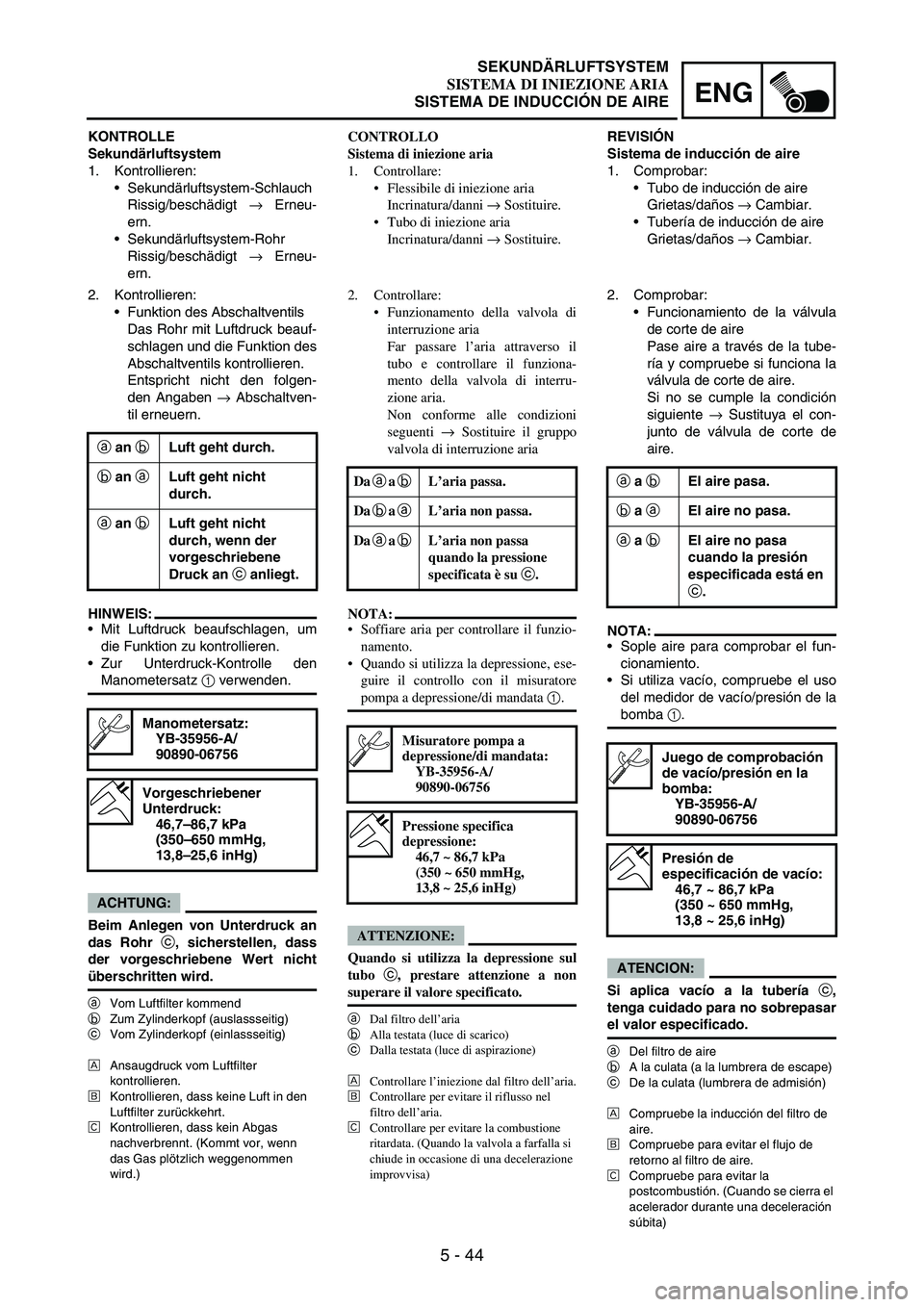

KONTROLLE
Sekundärluftsystem
1. Kontrollieren:
Sekundärluftsystem-Schlauch
Rissig/beschädigt
→ Erneu-
ern.
Sekundärluftsystem-Rohr
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Funktion des Abschaltventils
Das Rohr mit Luftdruck beauf-
schlagen und die Funktion des
Abschaltventils kontrollieren.
Entspricht nicht den folgen-
den Angaben
→ Abschaltven-
til erneuern.
HINWEIS:
Mit Luftdruck beaufschlagen, um
die Funktion zu kontrollieren.
Zur Unterdruck-Kontrolle den
Manometersatz
1 verwenden.
ACHTUNG:
Beim Anlegen von Unterdruck an
das Rohr c, sicherstellen, dass
der vorgeschriebene Wert nicht
überschritten wird.
a
Vom Luftfilter kommend
b
Zum Zylinderkopf (auslassseitig)
c
Vom Zylinderkopf (einlassseitig)
È
Ansaugdruck vom Luftfilter
kontrollieren.
É
Kontrollieren, dass keine Luft in den
Luftfilter zurückkehrt.
Ê
Kontrollieren, dass kein Abgas
nachverbrennt. (Kommt vor, wenn
das Gas plötzlich weggenommen
wird.)
a an bLuft geht durch.
b an aLuft geht nicht
durch.
a an bLuft geht nicht
durch, wenn der
vorgeschriebene
Druck an c anliegt.
Manometersatz:
YB-35956-A/
90890-06756
Vorgeschriebener
Unterdruck:
46,7–86,7 kPa
(350–650 mmHg,
13,8–25,6 inHg)
CONTROLLO
Sistema di iniezione aria
1. Controllare:
Flessibile di iniezione aria
Incrinatura/danni → Sostituire.
Tubo di iniezione aria
Incrinatura/danni → Sostituire.
2. Controllare:
Funzionamento della valvola di
interruzione aria
Far passare l’aria attraverso il
tubo e controllare il funziona-
mento della valvola di interru-
zione aria.
Non conforme alle condizioni
seguenti → Sostituire il gruppo
valvola di interruzione aria
NOTA:
Soffiare aria per controllare il funzio-
namento.
Quando si utilizza la depressione, ese-
guire il controllo con il misuratore
pompa a depressione/di mandata 1.
ATTENZIONE:
Quando si utilizza la depressione sul
tubo c, prestare attenzione a non
superare il valore specificato.
a
Dal filtro dell’aria
b
Alla testata (luce di scarico)
c
Dalla testata (luce di aspirazione)
È
Controllare l’iniezione dal filtro dell’aria.
É
Controllare per evitare il riflusso nel
filtro dell’aria.
Ê
Controllare per evitare la combustione
ritardata. (Quando la valvola a farfalla si
chiude in occasione di una decelerazione
improvvisa)
Da a a b L’aria passa.
Da b a a L’aria non passa.
Da a a b L’aria non passa
quando la pressione
specificata è su c.
Misuratore pompa a
depressione/di mandata:
YB-35956-A/
90890-06756
Pressione specifica
depressione:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
REVISIÓN
Sistema de inducción de aire
1. Comprobar:
Tubo de inducción de aire
Grietas/daños
→ Cambiar.
Tubería de inducción de aire
Grietas/daños
→ Cambiar.
2. Comprobar:
Funcionamiento de la válvula
de corte de aire
Pase aire a través de la tube-
ría y compruebe si funciona la
válvula de corte de aire.
Si no se cumple la condición
siguiente
→ Sustituya el con-
junto de válvula de corte de
aire.
NOTA:
Sople aire para comprobar el fun-
cionamiento.
Si utiliza vacío, compruebe el uso
del medidor de vacío/presión de la
bomba
1.
ATENCION:
Si aplica vacío a la tubería c,
tenga cuidado para no sobrepasar
el valor especificado.
a
Del filtro de aire
b
A la culata (a la lumbrera de escape)
c
De la culata (lumbrera de admisión)
È
Compruebe la inducción del filtro de
aire.
É
Compruebe para evitar el flujo de
retorno al filtro de aire.
Ê
Compruebe para evitar la
postcombustión. (Cuando se cierra el
acelerador durante una deceleración
súbita)
a a bEl aire pasa.
b a aEl aire no pasa.
a a bEl aire no pasa
cuando la presión
especificada está en
c.
Juego de comprobación
de vacío/presión en la
bomba:
YB-35956-A/
90890-06756
Presión de
especificación de vacío:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
SEKUNDÄRLUFTSYSTEM
SISTEMA DI INIEZIONE ARIA
SISTEMA DE INDUCCIÓN DE AIRE

5 - 45

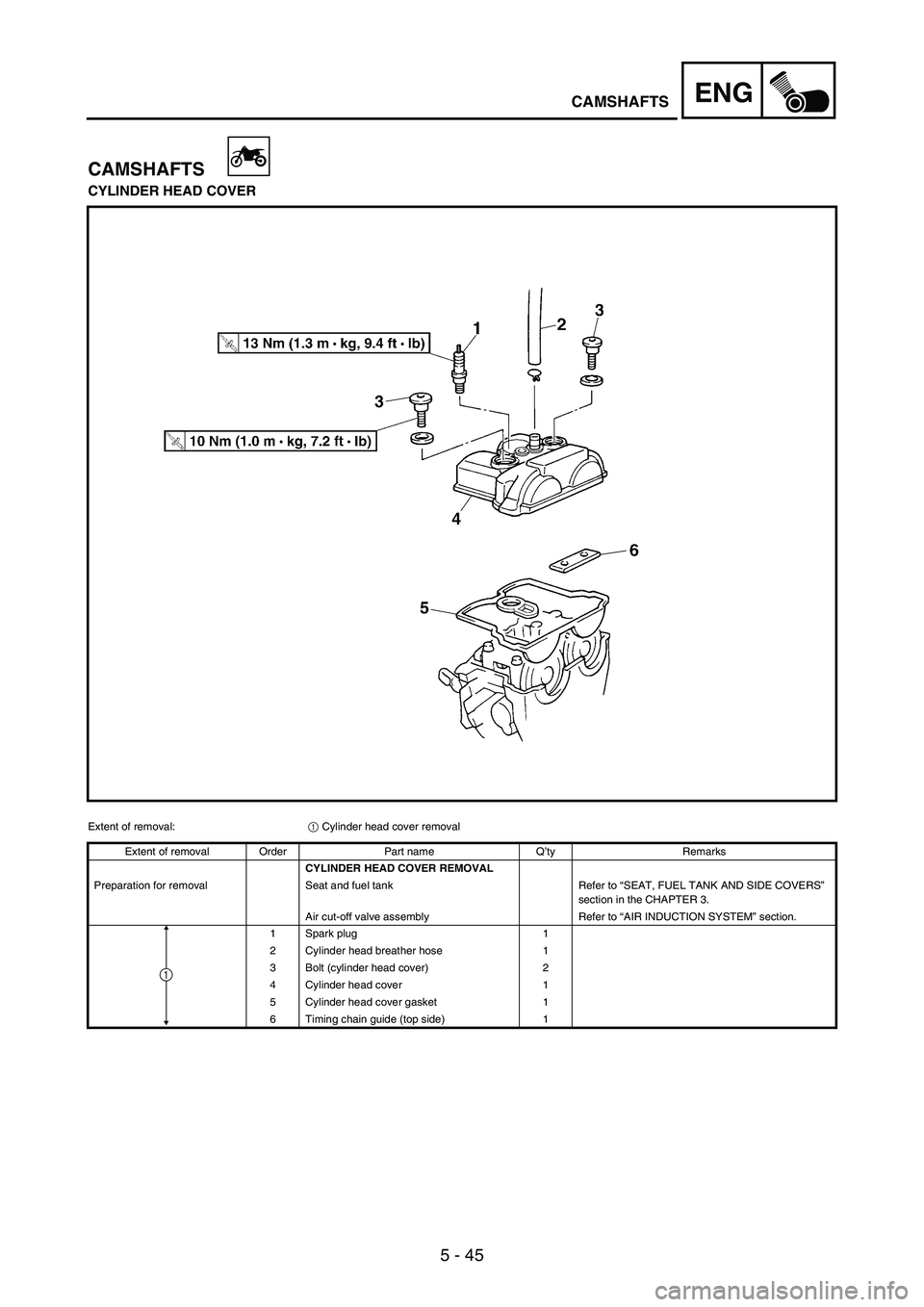

ENGCAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER
Extent of removal:
1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 3.
Air cut-off valve assembly Refer to “AIR INDUCTION SYSTEM” section.
1 Spark plug 1
2 Cylinder head breather hose 1
3 Bolt (cylinder head cover) 2
4 Cylinder head cover 1
5 Cylinder head cover gasket 1
6 Timing chain guide (top side) 1
1

5 - 46
ENG

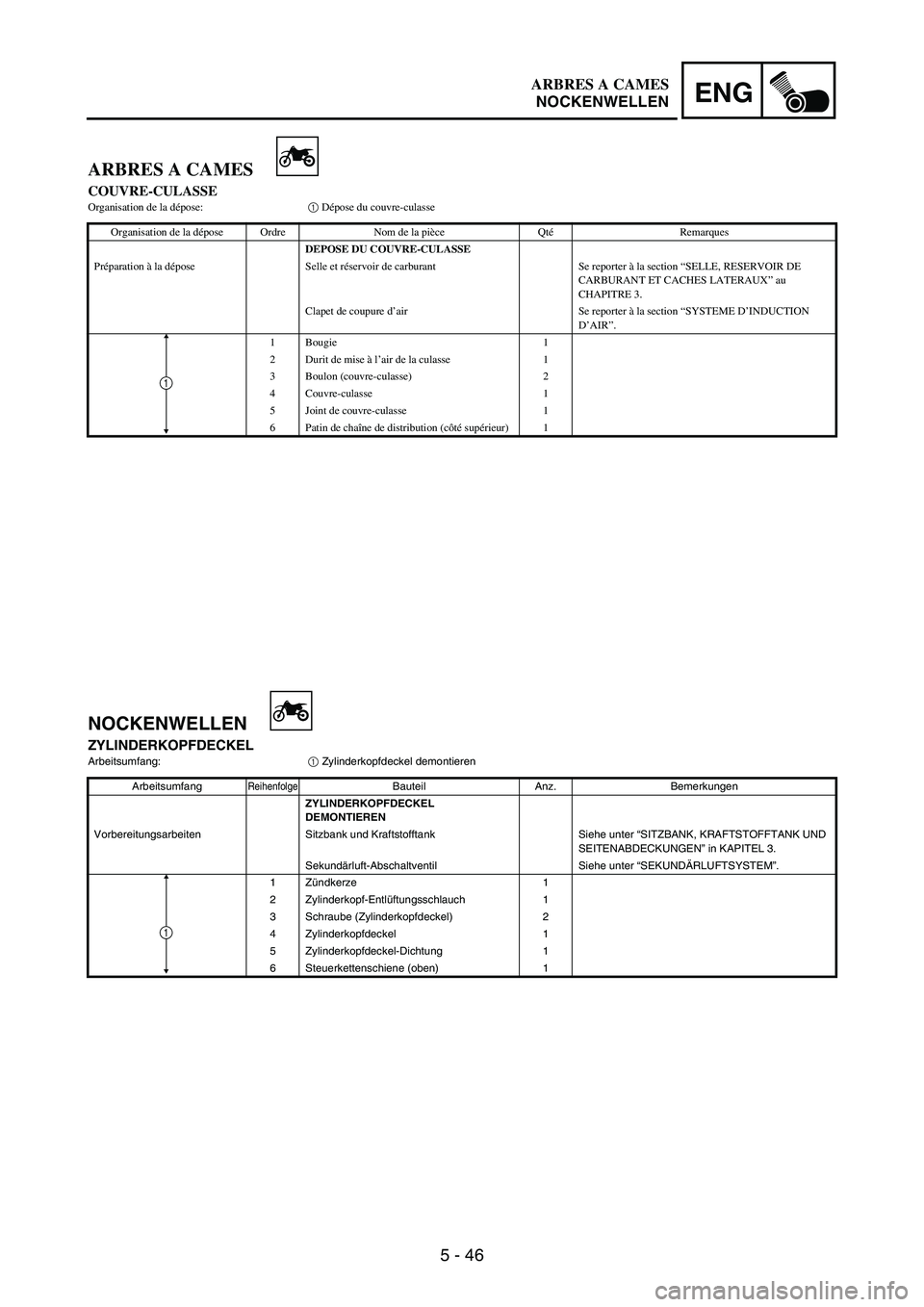

ARBRES A CAMES
COUVRE-CULASSEOrganisation de la dépose:1 Dépose du couvre-culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU COUVRE-CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX” au
CHAPITRE 3.
Clapet de coupure d’air Se reporter à la section “SYSTEME D’INDUCTION
D’AIR”.
1 Bougie 1
2 Durit de mise à l’air de la culasse 1
3 Boulon (couvre-culasse) 2
4 Couvre-culasse 1
5 Joint de couvre-culasse 1
6 Patin de chaîne de distribution (côté supérieur) 1
1
NOCKENWELLEN
ZYLINDERKOPFDECKELArbeitsumfang:
1 Zylinderkopfdeckel demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL
DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 3.
Sekundärluft-Abschaltventil Siehe unter “SEKUNDÄRLUFTSYSTEM”.
1Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 2
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1
1
ARBRES A CAMES
NOCKENWELLEN

5 - 47
ENG

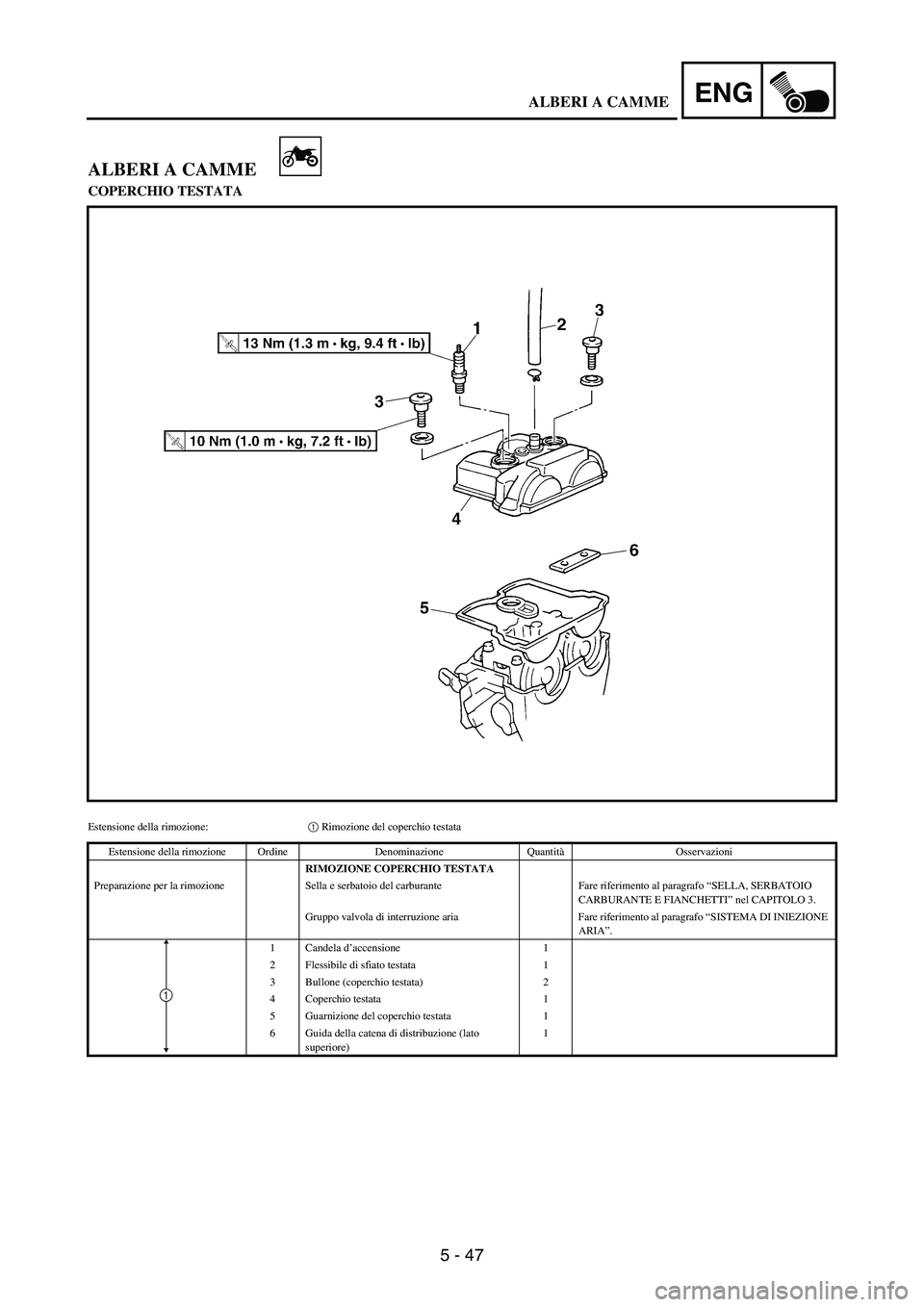

ALBERI A CAMME
COPERCHIO TESTATA
Estensione della rimozione:1 Rimozione del coperchio testata
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE COPERCHIO TESTATA
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 3.
Gruppo valvola di interruzione aria Fare riferimento al paragrafo “SISTEMA DI INIEZIONE
ARIA”.
1 Candela d’accensione 1
2 Flessibile di sfiato testata 1
3 Bullone (coperchio testata) 2
4 Coperchio testata 1
5 Guarnizione del coperchio testata 1
6 Guida della catena di distribuzione (lato
superiore)1
1
ALBERI A CAMME

5 - 48
ENG

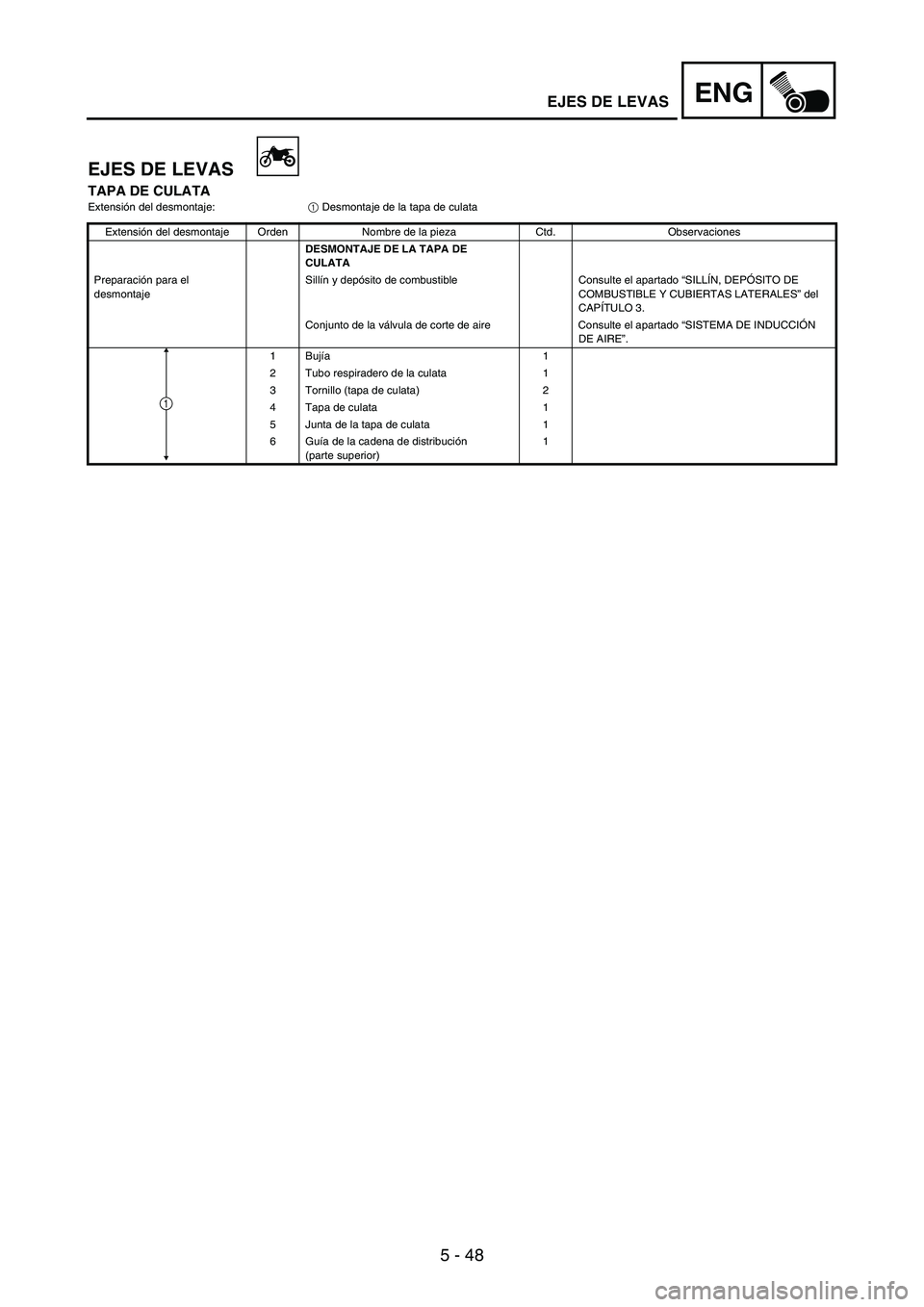

EJES DE LEVAS
TAPA DE CULATAExtensión del desmontaje:
1 Desmontaje de la tapa de culata
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA TAPA DE
CULATA
Preparación para el
desmontajeSillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 3.
Conjunto de la válvula de corte de aire Consulte el apartado “SISTEMA DE INDUCCIÓN
DE AIRE”.
1Bujía1
2 Tubo respiradero de la culata 1
3 Tornillo (tapa de culata) 2
4 Tapa de culata 1
5 Junta de la tapa de culata 1
6Guía de la cadena de distribución
(parte superior)1
1
EJES DE LEVAS

5 - 49

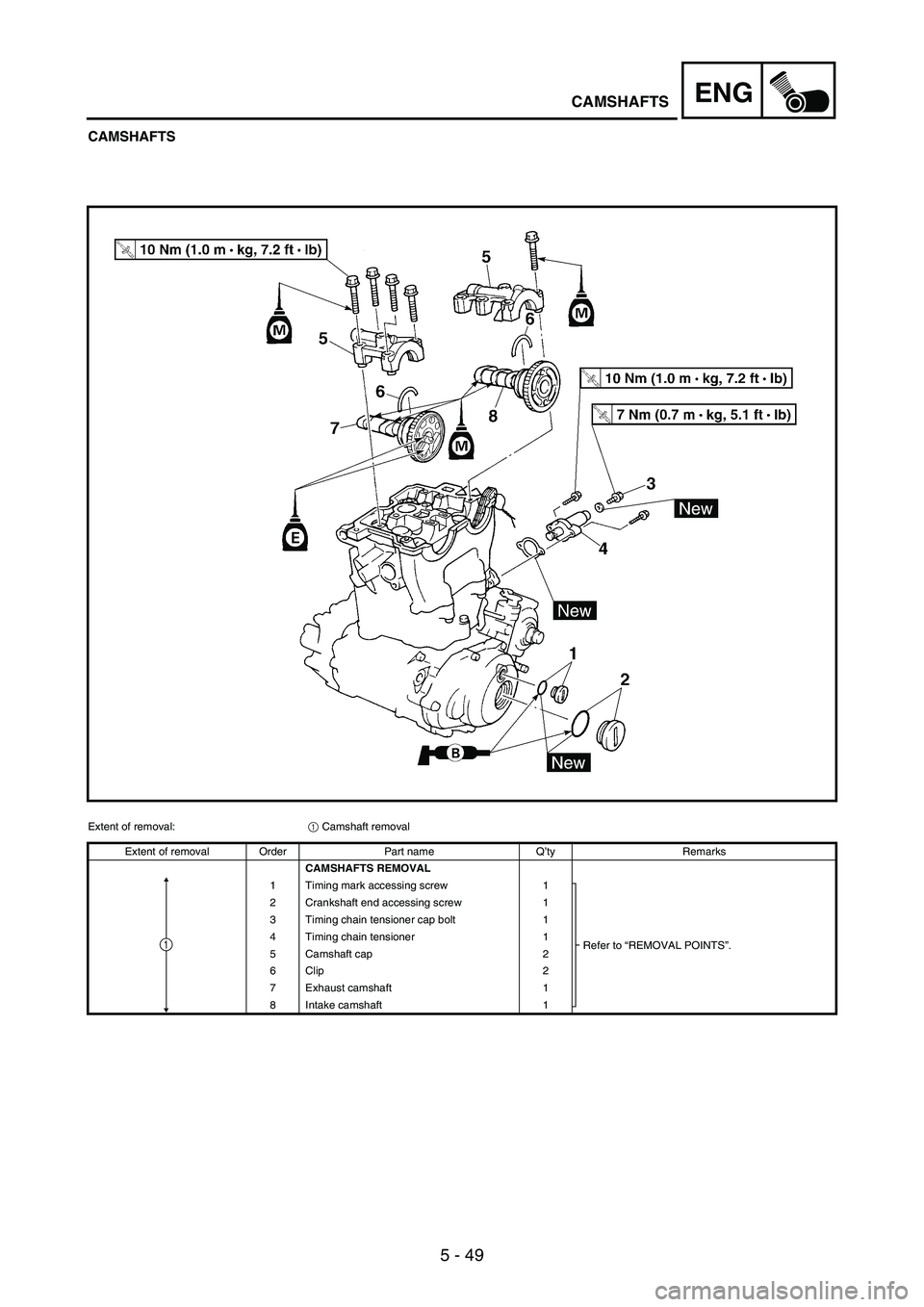

ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:
1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing mark accessing screw 1
Refer to “REMOVAL POINTS”. 2 Crankshaft end accessing screw 1
3 Timing chain tensioner cap bolt 1
4 Timing chain tensioner 1
5 Camshaft cap 2
6 Clip 2
7 Exhaust camshaft 1
8 Intake camshaft 1
1

5 - 50
ENG

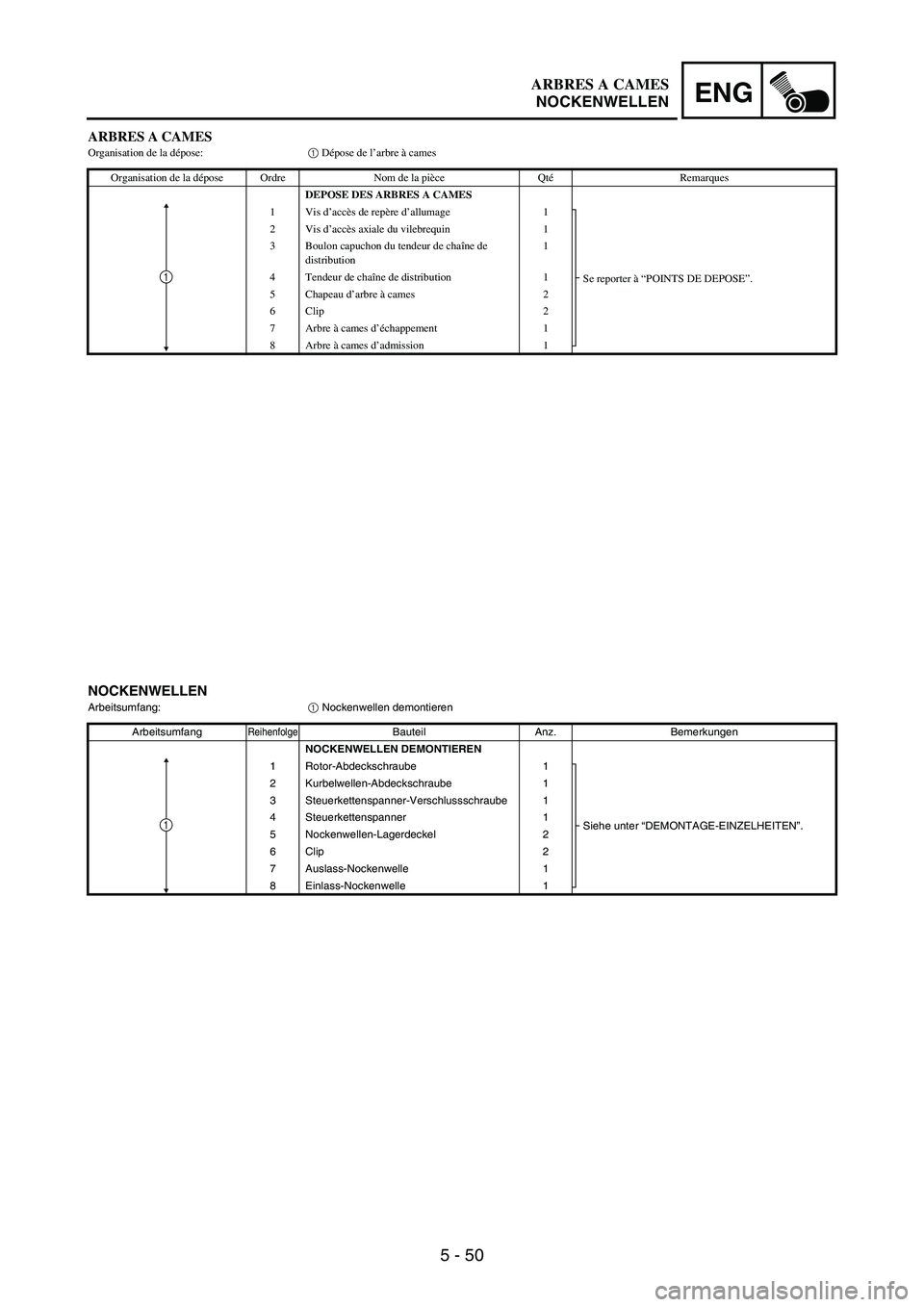

ARBRES A CAMESOrganisation de la dépose:1 Dépose de l’arbre à cames
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DES ARBRES A CAMES
1Vis d’accès de repère d’allumage 1
Se reporter à “POINTS DE DEPOSE”. 2Vis d’accès axiale du vilebrequin 1
3 Boulon capuchon du tendeur de chaîne de
distribution1
4 Tendeur de chaîne de distribution 1
5 Chapeau d’arbre à cames 2
6Clip 2
7 Arbre à cames d’échappement 1
8 Arbre à cames d’admission 1
1
NOCKENWELLENArbeitsumfang:
1 Nockenwellen demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
NOCKENWELLEN DEMONTIEREN
1 Rotor-Abdeckschraube 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 2 Kurbelwellen-Abdeckschraube 1
3 Steuerkettenspanner-Verschlussschraube 1
4 Steuerkettenspanner 1
5 Nockenwellen-Lagerdeckel 2
6 Clip 2
7 Auslass-Nockenwelle 1
8 Einlass-Nockenwelle 1
1
ARBRES A CAMES
NOCKENWELLEN

5 - 51
ENG

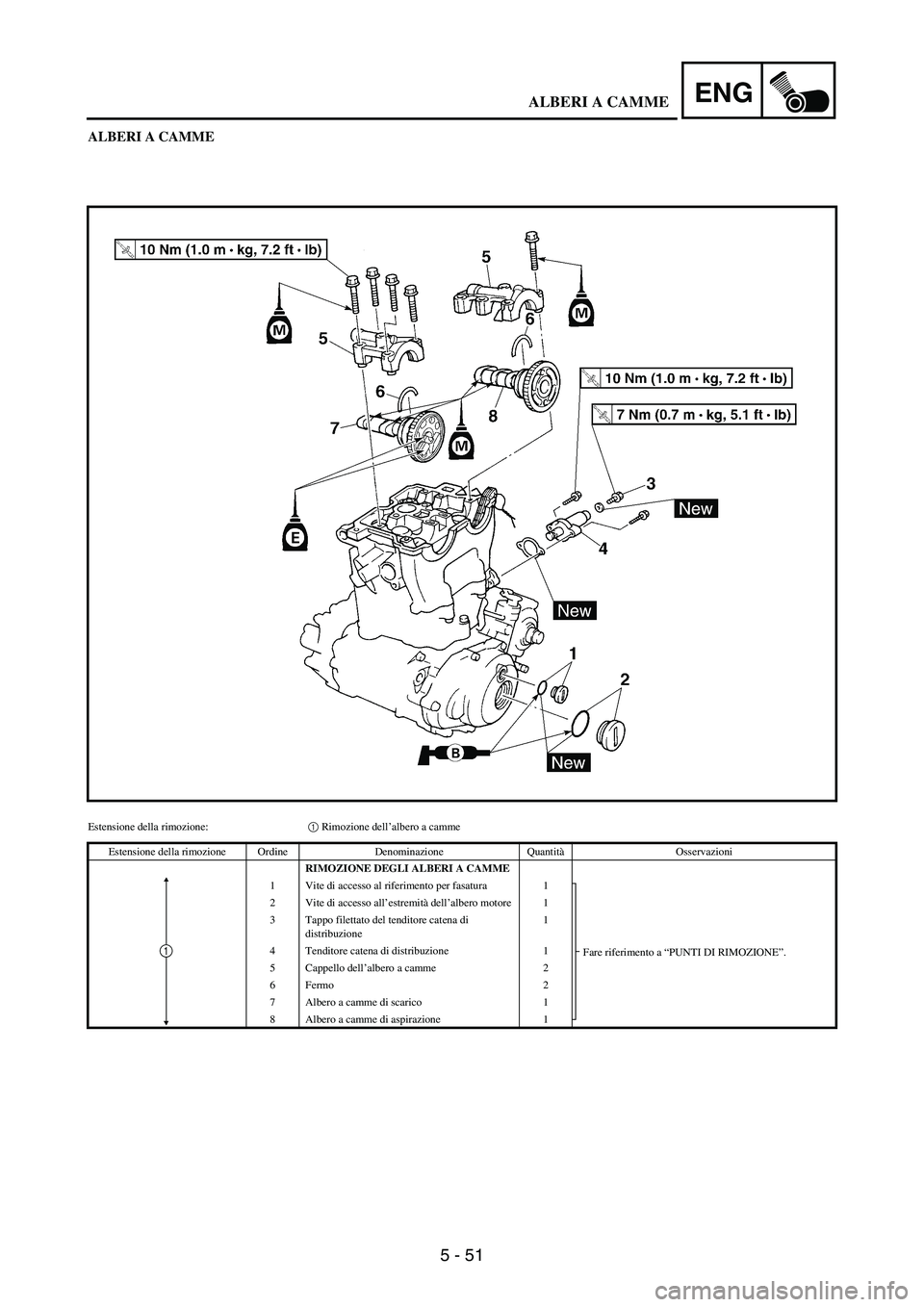

ALBERI A CAMME
Estensione della rimozione:1 Rimozione dell’albero a camme
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEGLI ALBERI A CAMME
1 Vite di accesso al riferimento per fasatura 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 2 Vite di accesso all’estremità dell’albero motore 1
3 Tappo filettato del tenditore catena di
distribuzione1
4 Tenditore catena di distribuzione 1
5 Cappello dell’albero a camme 2
6 Fermo 2
7 Albero a camme di scarico 1
8 Albero a camme di aspirazione 1
1
ALBERI A CAMME

5 - 52
ENG

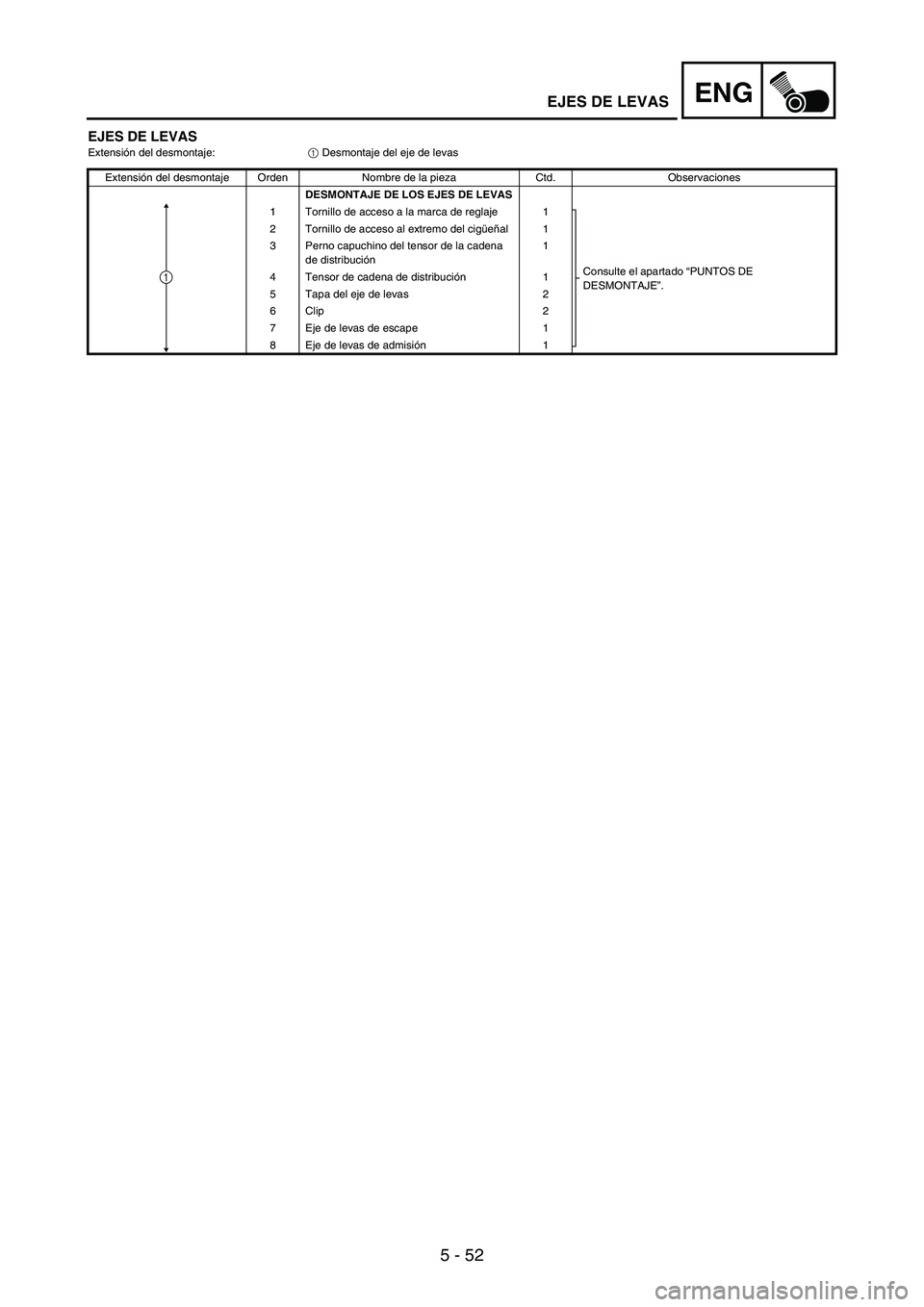

EJES DE LEVASExtensión del desmontaje:
1 Desmontaje del eje de levas
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LOS EJES DE LEVAS
1 Tornillo de acceso a la marca de reglaje 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 2 Tornillo de acceso al extremo del cigüeñal 1
3 Perno capuchino del tensor de la cadena
de distribución1
4 Tensor de cadena de distribución1
5 Tapa del eje de levas 2
6 Clip 2
7 Eje de levas de escape 1
8 Eje de levas de admisión1
1
EJES DE LEVAS

5 - 53
ENGCAMSHAFTS
REMOVAL POINTS
Camshaft
1. Remove:
Timing mark accessing screw
1
Crankshaft end accessing
screw
2
2. Align:
T.D.C. mark
With align mark.
Checking steps:
Turn the crankshaft counter-
clockwise with a wrench.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
NOTE:In order to be sure that the piston
is at Top Dead Center, the punch
mark
c on the exhaust camshaft
and the punch mark
d on the
intake camshaft must align with
the cylinder head surface, as
shown in the illustration.
3. Remove:
Timing chain tensioner cap
bolt
1
Timing chain tensioner
2
Gasket
1
2
4. Remove:
Bolt (camshaft cap)
1
Camshaft cap
2
Clip
NOTE:Remove the bolts (camshaft cap) in a
crisscross pattern, working from the
outside in.
CAUTION:
The bolts (camshaft cap) must be
removed evenly to prevent dam-
age to the cylinder head, cam-
shafts or camshaft caps.
POINTS DE DEPOSE
Arbre à cames
1. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
2. Aligner:
Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
3. Déposer:
Boulon capuchon du tendeur de
chaîne de distribution 1
Tendeur de chaîne de distribu-
tion 2
Joint
4. Déposer:
Boulon
(chapeau d’arbre à cames) 1
Chapeau d’arbre à cames 2
Clip
N.B.:
Déposer les boulons (chapeau d’arbre à
cames) en croix, en procédant de l’exté-
rieur vers l’intérieur.
ATTENTION:
Les boulons (chapeau d’arbre à
cames) doivent être déposés uniformé-
ment pour prévenir tout endommage-
ment de la culasse, des arbres à cames
ou des chapeaux d’arbres à cames.
ARBRES A CAMES
