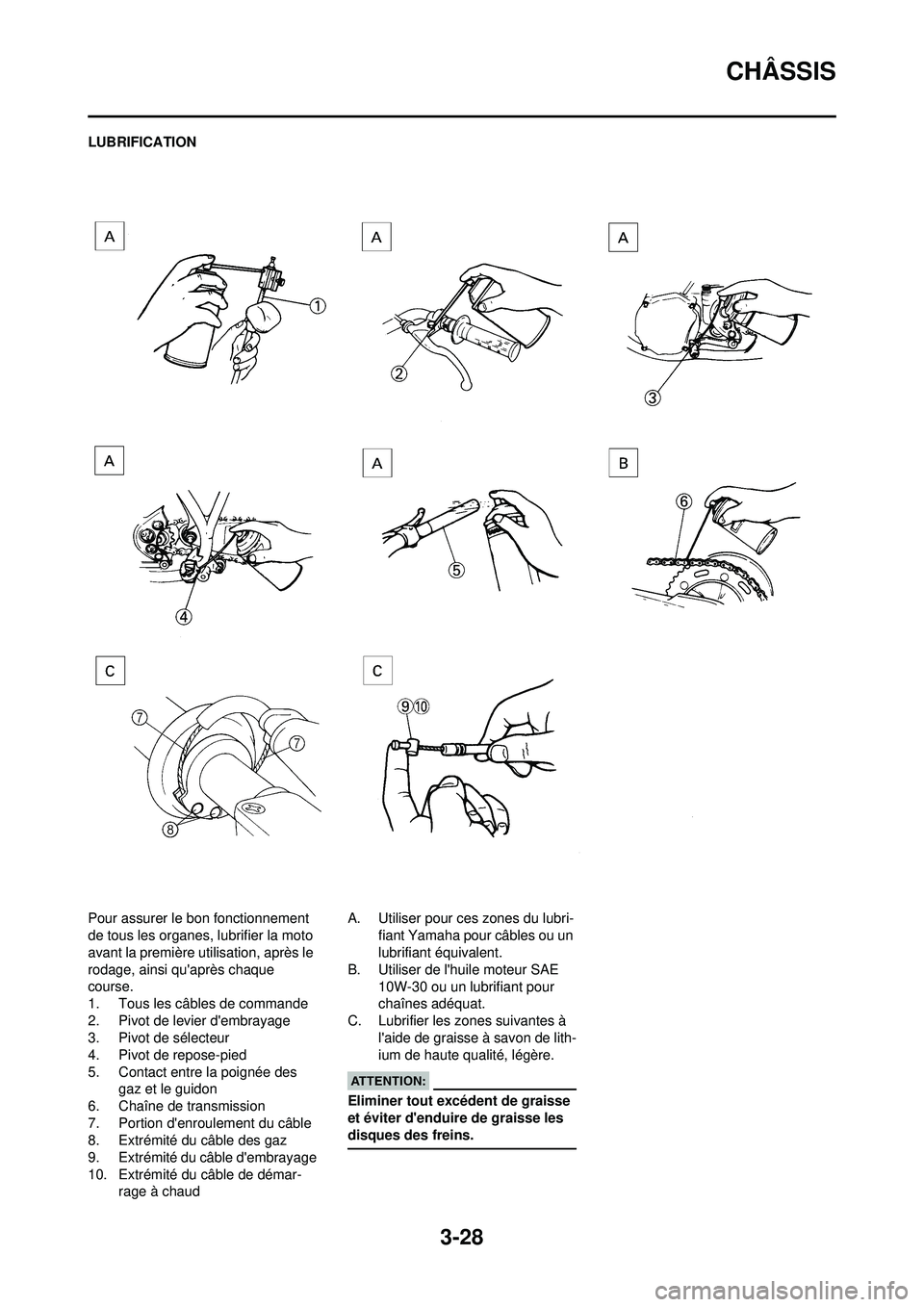

3-28
CHÂSSIS
LUBRIFICATION
Pour assurer le bon fonctionnement
de tous les organes, lubrifier la moto
avant la première utilisation, après le
rodage, ainsi qu'après chaque
course.
1. Tous les câbles de commande
2. Pivot de levier d'embrayage
3. Pivot de sélecteur
4. Pivot de repose-pied
5. Contact entre la poignée des gaz et le guidon
6. Chaîne de transmission
7. Portion d'enroulement du câble
8. Extrémité du câble des gaz
9. Extrémité du câble d'embrayage
10. Extrémité du câble de démar- rage à chaud A. Utiliser pour ces zones du lubri-
fiant Yamaha pour câbles ou un
lubrifiant équivalent.
B. Utiliser de l'huile moteur SAE 10W-30 ou un lubrifiant pour
chaînes adéquat.
C. Lubrifier les zones suivantes à l'aide de graisse à savon de lith-
ium de haute qualité, légère.
Eliminer tout excédent de graisse
et éviter d'enduire de graisse les
disques des freins.

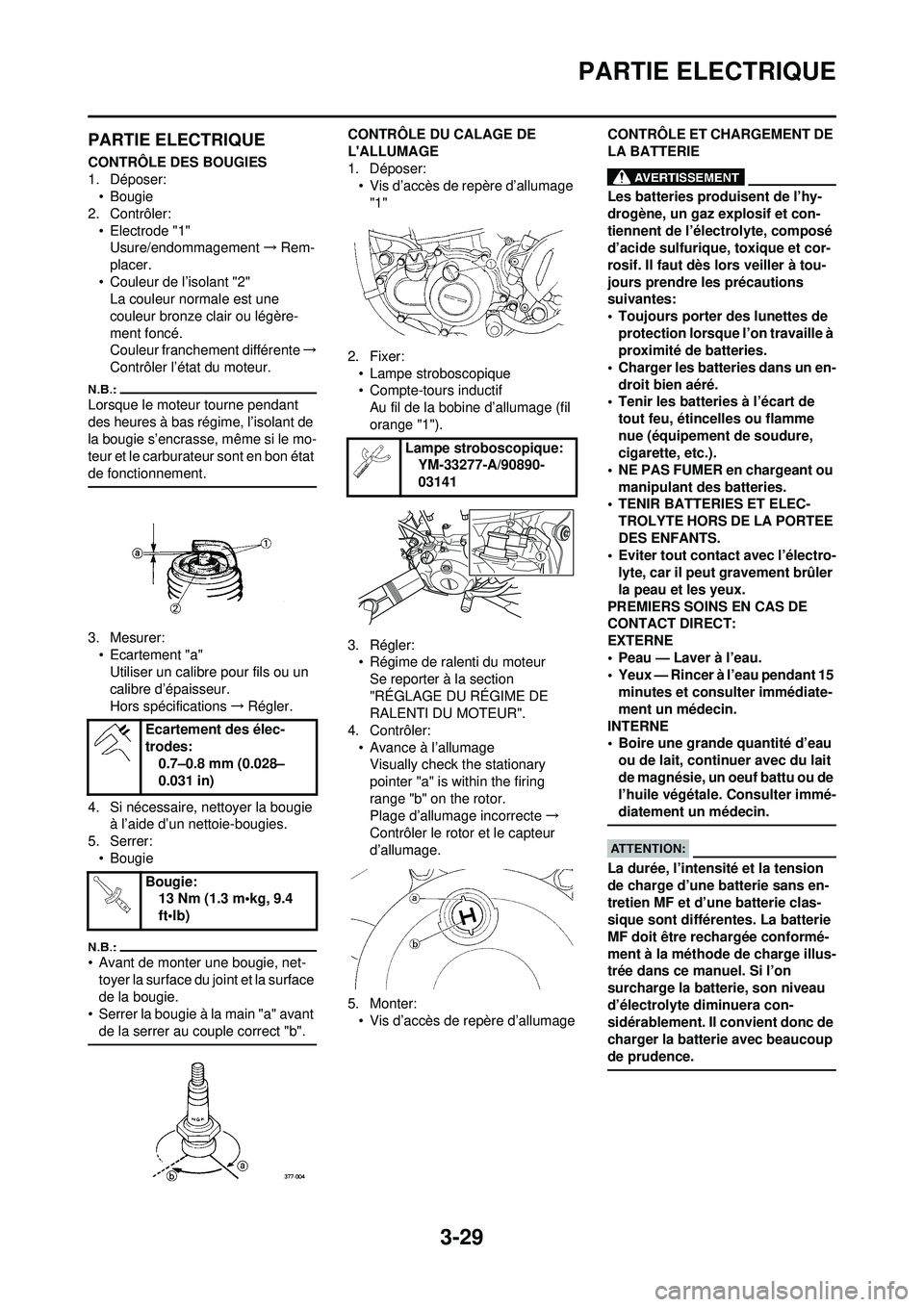

3-29
PARTIE ELECTRIQUE
PARTIE ELECTRIQUE
CONTRÔLE DES BOUGIES
1. Déposer:• Bougie
2. Contrôler:
• Electrode "1"Usure/endommagement →Rem-
placer.
• Couleur de l’isolant "2" La couleur normale est une
couleur bronze clair ou légère-
ment foncé.
Couleur franchement différente →
Contrôler l’état du moteur.
Lorsque le moteur tourne pendant
des heures à bas régime, l’isolant de
la bougie s’encrasse, même si le mo-
teur et le carburateur sont en bon état
de fonctionnement.
3. Mesurer: • Ecartement "a"
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications →Régler.
4. Si nécessaire, nettoyer la bougie à l’aide d’un nettoie-bougies.
5. Serrer:
• Bougie
• Avant de monter une bougie, net-toyer la surface du joint et la surface
de la bougie.
• Serrer la bougie à la main "a" avant
de la serrer au couple correct "b".
CONTRÔLE DU CALAGE DE
L'ALLUMAGE
1. Déposer:• Vis d’accès de repère d’allumage
"1"
2. Fixer: • Lampe stroboscopique
• Compte-tours inductif
Au fil de la bobine d’allumage (fil
orange "1").
3. Régler: • Régime de ralenti du moteur
Se reporter à la section
"RÉGLAGE DU RÉGIME DE
RALENTI DU MOTEUR".
4. Contrôler: • Avance à l’allumageVisually check the stationary
pointer "a" is within the firing
range "b" on the rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter: • Vis d’accès de repère d’allumage CONTRÔLE ET CHARGEMENT DE
LA BATTERIE
Les batteries produisent de l’hy-
drogène, un gaz explosif et con-
tiennent de l’électrolyte, composé
d’acide sulfurique, toxique et cor-
rosif. Il faut dès lors veiller à tou-
jours prendre les précautions
suivantes:
• Toujours porter des lunettes de
protection lorsque l’on travaille à
proximité de batteries.
• Charger les batteries dans un en-
droit bien aéré.
• Tenir les batteries à l’écart de tout feu, étincelles ou flamme
nue (équipement de soudure,
cigarette, etc.).
• NE PAS FUMER en chargeant ou
manipulant des batteries.
• TENIR BATTERIES ET ELEC- TROLYTE HORS DE LA PORTEE
DES ENFANTS.
• Eviter tout contact avec l’électro- lyte, car il peut gravement brûler
la peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
• Peau — Laver à l’eau.
• Yeux — Rincer à l’eau pendant 15 minutes et consulter immédiate-
ment un médecin.
INTERNE
• Boire une grande quantité d’eau ou de lait, continuer avec du lait
de magnésie, un oeuf battu ou de
l’huile végétale. Consulter immé-
diatement un médecin.
La durée, l’intensité et la tension
de charge d’une batterie sans en-
tretien MF et d’une batterie clas-
sique sont différentes. La batterie
MF doit être rechargée conformé-
ment à la méthode de charge illus-
trée dans ce manuel. Si l’on
surcharge la batterie, son niveau
d’électrolyte diminuera con-
sidérablement. Il convient donc de
charger la batterie avec beaucoup
de prudence.
Ecartement des élec-
trodes: 0.7–0.8 mm (0.028–
0.031 in)
Bougie: 13 Nm (1.3 m•kg, 9.4
ft•lb)
Lampe stroboscopique:YM-33277-A/90890-
03141

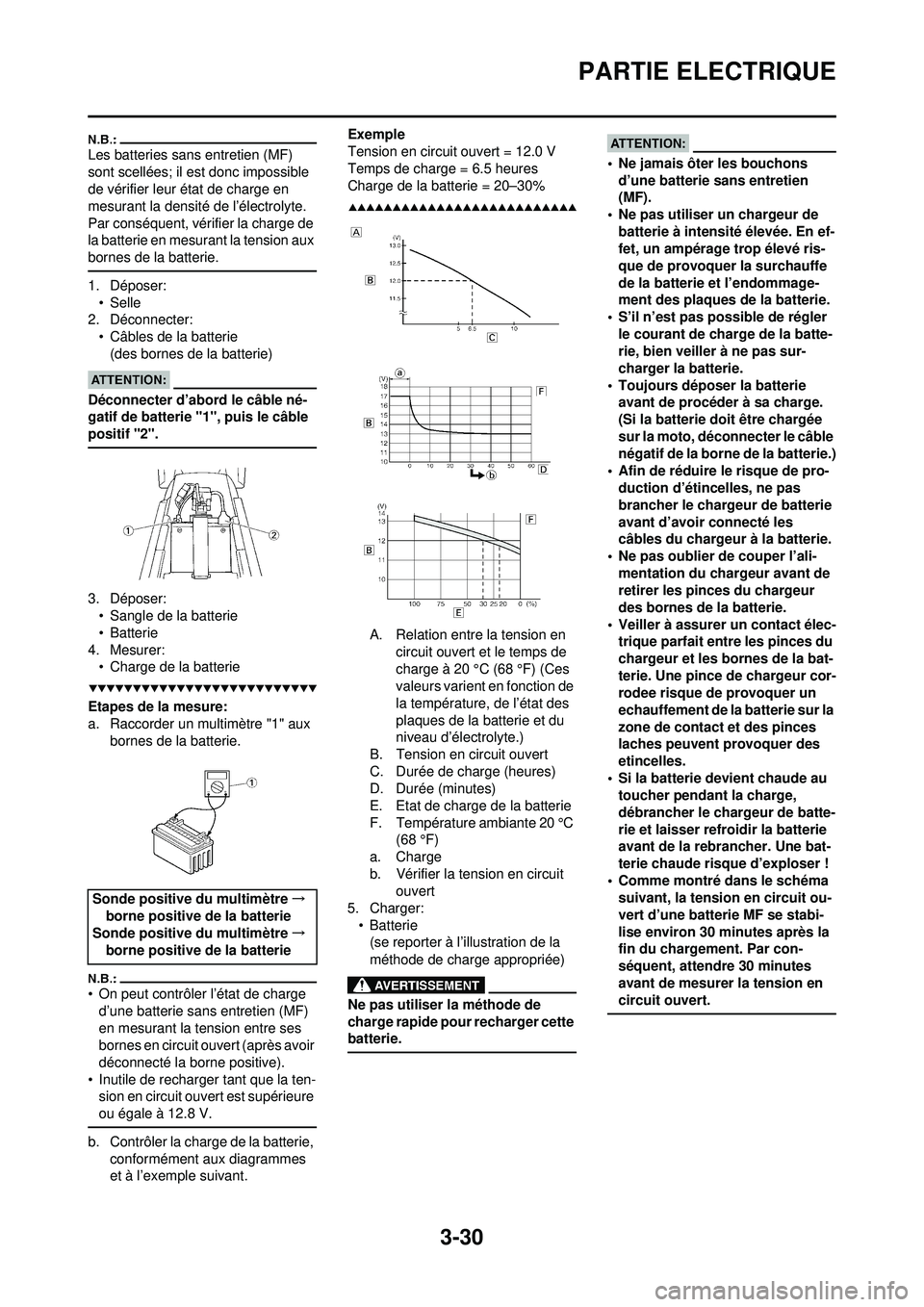

3-30
PARTIE ELECTRIQUE
Les batteries sans entretien (MF)
sont scellées; il est donc impossible
de vérifier leur état de charge en
mesurant la densité de l’électrolyte.
Par conséquent, vérifier la charge de
la batterie en mesurant la tension aux
bornes de la batterie.
1. Déposer:•Selle
2. Déconnecter:
• Câbles de la batterie(des bornes de la batterie)
Déconnecter d’abord le câble né-
gatif de batterie "1", puis le câble
positif "2".
3. Déposer:• Sangle de la batterie
•Batterie
4. Mesurer: • Charge de la batterie
Etapes de la mesure:
a. Raccorder un multimètre "1" aux
bornes de la batterie.
• On peut contrôler l’état de charge d’une batterie sans entretien (MF)
en mesurant la tension entre ses
bornes en circuit ouvert (après avoir
déconnecté la borne positive).
• Inutile de recharger tant que la ten-
sion en circuit ouvert est supérieure
ou égale à 12.8 V.
b. Contrôler la charge de la batterie,
conformément aux diagrammes
et à l’exemple suivant. Exemple
Tension en circuit ouvert = 12.0 V
Temps de charge = 6.5 heures
Charge de la batterie = 20–30%
A. Relation entre la tension en
circuit ouvert et le temps de
charge à 20 °C (68 °F) (Ces
valeurs varient en fonction de
la température, de l’état des
plaques de la batterie et du
niveau d’électrolyte.)
B. Tension en circuit ouvert
C. Durée de charge (heures)
D. Durée (minutes)
E. Etat de charge de la batterie
F. Température ambiante 20 °C (68 °F)
a. Charge
b. Vérifier la tension en circuit ouvert
5. Charger: •Batterie(se reporter à l’illustration de la
méthode de charge appropriée)
Ne pas utiliser la méthode de
charge rapide pour recharger cette
batterie.
• Ne jamais ôter les bouchons d’une batterie sans entretien
(MF).
• Ne pas utiliser un chargeur de batterie à intensité élevée. En ef-
fet, un ampérage trop élevé ris-
que de provoquer la surchauffe
de la batterie et l’endommage-
ment des plaques de la batterie.
• S’il n’est pas possible de régler le courant de charge de la batte-
rie, bien veiller à ne pas sur-
charger la batterie.
• Toujours déposer la batterie avant de procéder à sa charge.
(Si la batterie doit être chargée
sur la moto, déconnecter le câble
négatif de la borne de la batterie.)
• Afin de réduire le risque de pro- duction d’étincelles, ne pas
brancher le chargeur de batterie
avant d’avoir connecté les
câbles du chargeur à la batterie.
• Ne pas oublier de couper l’ali- mentation du chargeur avant de
retirer les pinces du chargeur
des bornes de la batterie.
• Veiller à assurer un contact élec- trique parfait entre les pinces du
chargeur et les bornes de la bat-
terie. Une pince de chargeur cor-
rodee risque de provoquer un
echauffement de la batterie sur la
zone de contact et des pinces
laches peuvent provoquer des
etincelles.
• Si la batterie devient chaude au toucher pendant la charge,
débrancher le chargeur de batte-
rie et laisser refroidir la batterie
avant de la rebrancher. Une bat-
terie chaude risque d’exploser !
• Comme montré dans le schéma suivant, la tension en circuit ou-
vert d’une batterie MF se stabi-
lise environ 30 minutes après la
fin du chargement. Par con-
séquent, attendre 30 minutes
avant de mesurer la tension en
circuit ouvert.
Sonde positive du multimètre →
borne positive de la batterie
Sonde positive du multimètre →
borne positive de la batterie

3-31
PARTIE ELECTRIQUE
Méthode de charge à l’aide d’un chargeur à tension variable

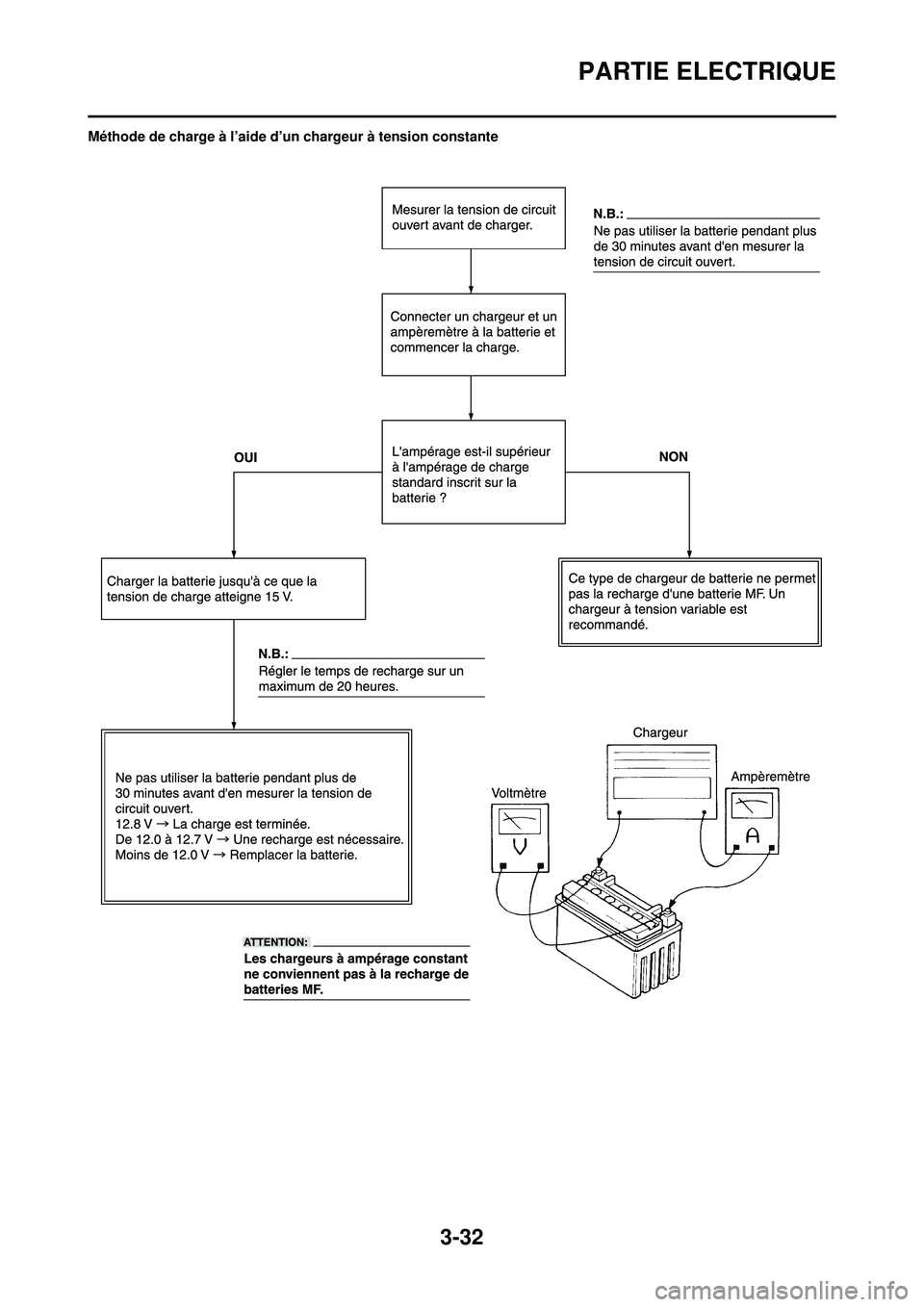

3-32
PARTIE ELECTRIQUE
Méthode de charge à l’aide d’un chargeur à tension constante

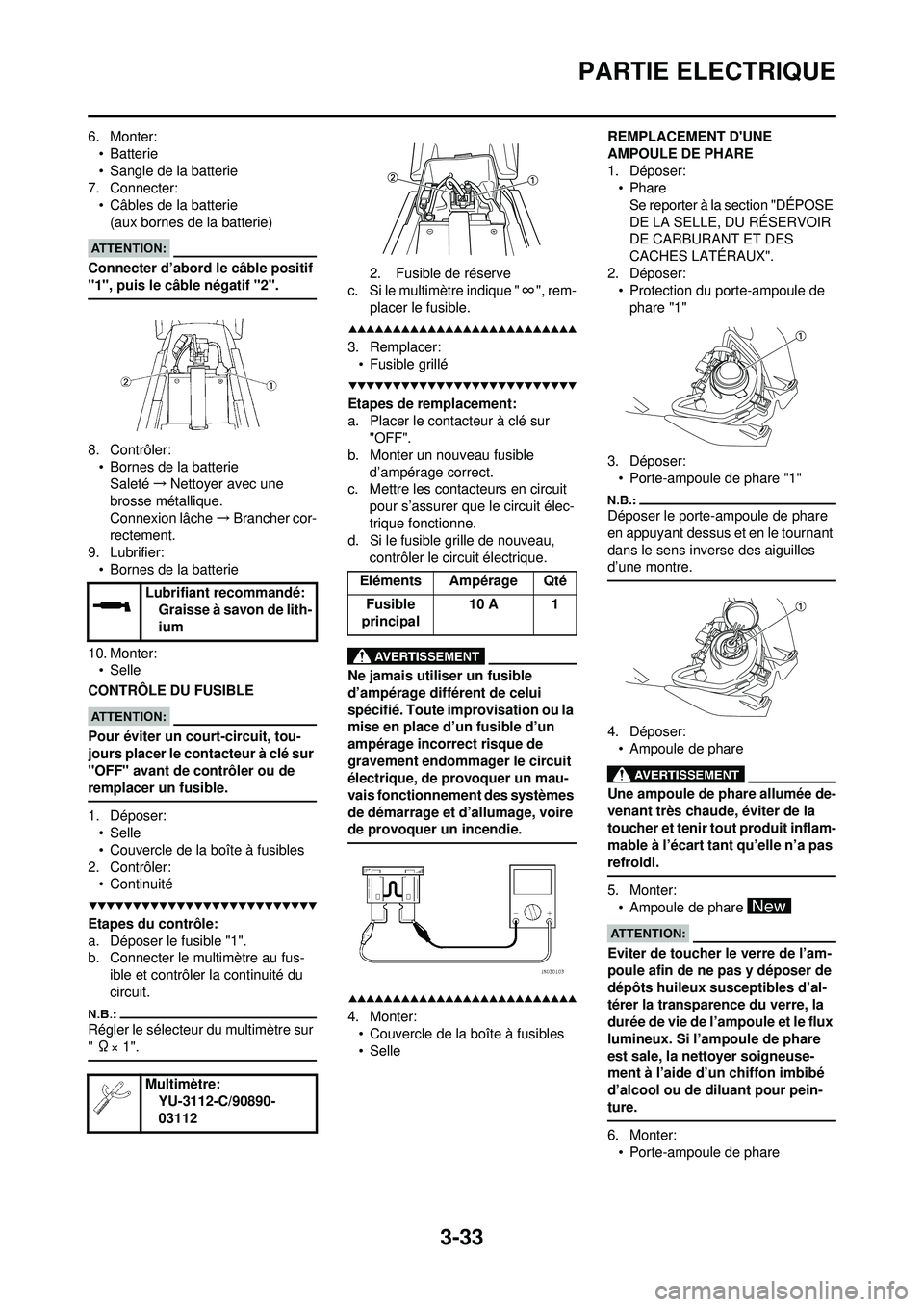

3-33
PARTIE ELECTRIQUE
6. Monter:•Batterie
• Sangle de la batterie
7. Connecter:
• Câbles de la batterie(aux bornes de la batterie)
Connecter d’abord le câble positif
"1", puis le câble négatif "2".
8. Contrôler:• Bornes de la batterieSaleté →Nettoyer avec une
brosse métallique.
Connexion lâche →Brancher cor-
rectement.
9. Lubrifier: • Bornes de la batterie
10. Monter: •Selle
CONTRÔLE DU FUSIBLE
Pour éviter un court-circuit, tou-
jours placer le contacteur à clé sur
"OFF" avant de contrôler ou de
remplacer un fusible.
1. Déposer: •Selle
• Couvercle de la boîte à fusibles
2. Contrôler: • Continuité
Etapes du contrôle:
a. Déposer le fusible "1".
b. Connecter le multimètre au fus-
ible et contrôler la continuité du
circuit.
Régler le sélecteur du multimètre sur
" Ω× 1".
2. Fusible de réserve
c. Si le multimètre indique " ∞", rem-
placer le fusible.
3. Remplacer: • Fusible grillé
Etapes de remplacement:
a. Placer le contacteur à clé sur "OFF".
b. Monter un nouveau fusible d’ampérage correct.
c. Mettre les contacteurs en circuit
pour s’assurer que le circuit élec-
trique fonctionne.
d. Si le fusible grille de nouveau,
contrôler le circuit électrique.
Ne jamais utiliser un fusible
d’ampérage différent de celui
spécifié. Toute improvisation ou la
mise en place d’un fusible d’un
ampérage incorrect risque de
gravement endommager le circuit
électrique, de provoquer un mau-
vais fonctionnement des systèmes
de démarrage et d’allumage, voire
de provoquer un incendie.
4. Monter:• Couvercle de la boîte à fusibles
• Selle REMPLACEMENT D'UNE
AMPOULE DE PHARE
1. Déposer:
• Phare
Se reporter à la section "DÉPOSE
DE LA SELLE, DU RÉSERVOIR
DE CARBURANT ET DES
CACHES LATÉRAUX".
2. Déposer: • Protection du porte-ampoule de
phare "1"
3. Déposer: • Porte-ampoule de phare "1"
Déposer le porte-ampoule de phare
en appuyant dessus et en le tournant
dans le sens inverse des aiguilles
d’une montre.
4. Déposer:• Ampoule de phare
Une ampoule de phare allumée de-
venant très chaude, éviter de la
toucher et tenir tout produit inflam-
mable à l’écart tant qu’elle n’a pas
refroidi.
5. Monter:
• Ampoule de phare
Eviter de toucher le verre de l’am-
poule afin de ne pas y déposer de
dépôts huileux susceptibles d’al-
térer la transparence du verre, la
durée de vie de l’ampoule et le flux
lumineux. Si l’ampoule de phare
est sale, la nettoyer soigneuse-
ment à l’aide d’un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.
6. Monter: • Porte-ampoule de phare
Lubrifiant recommandé:
Graisse à savon de lith-
ium
Multimètre: YU-3112-C/90890-
03112
Eléments Ampérage Qté
Fusible
principal 10 A 1

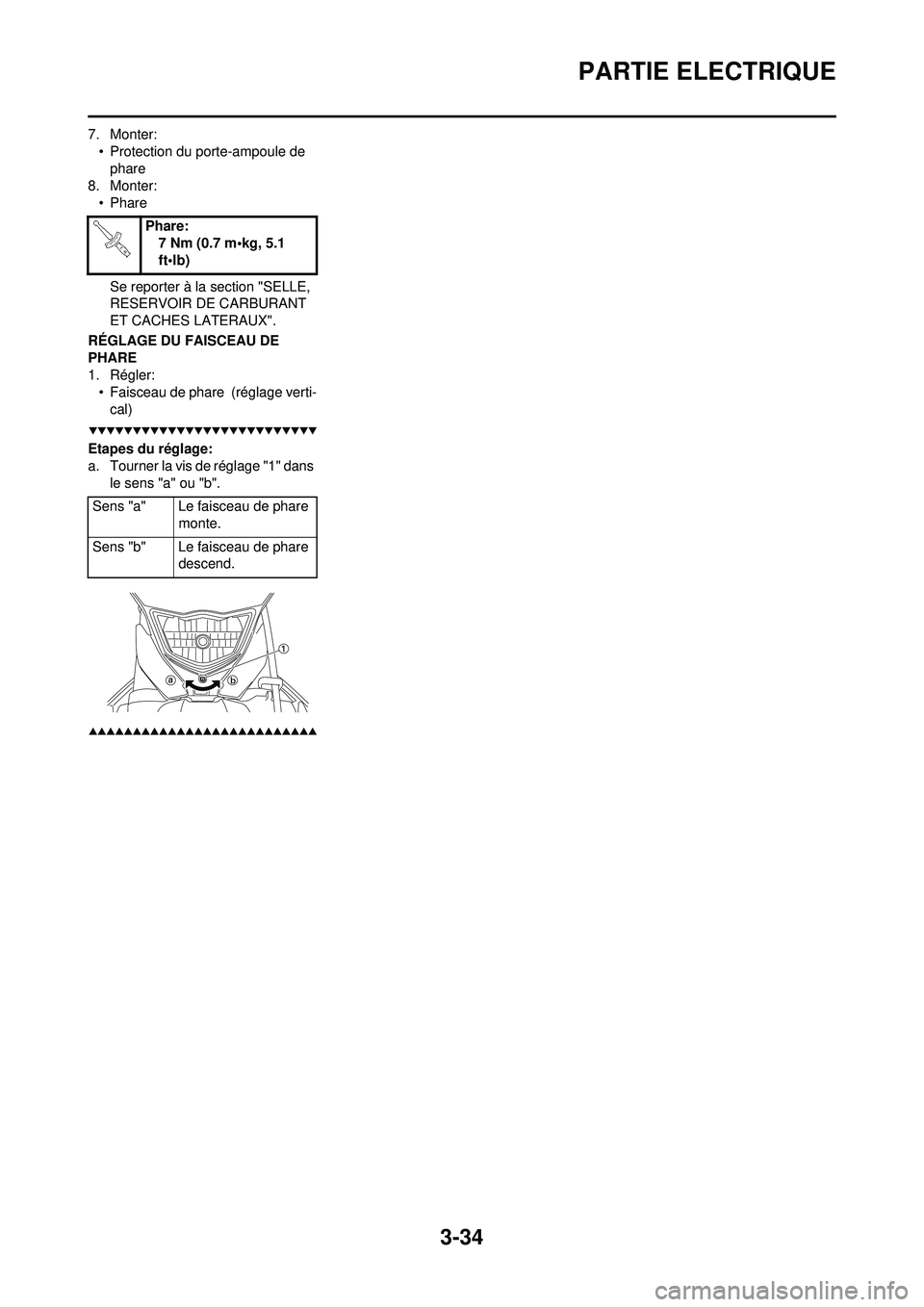

3-34
PARTIE ELECTRIQUE
7. Monter:• Protection du porte-ampoule de phare
8. Monter:
• Phare
Se reporter à la section "SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX".
RÉGLAGE DU FAISCEAU DE
PHARE
1. Régler: • Faisceau de phare (réglage verti-cal)
Etapes du réglage:
a. Tourner la vis de réglage "1" dans
le sens "a" ou "b".
Phare:7 Nm (0.7 m•kg, 5.1
ft•lb)
Sens "a" Le faisceau de phare monte.
Sens "b" Le faisceau de phare descend.

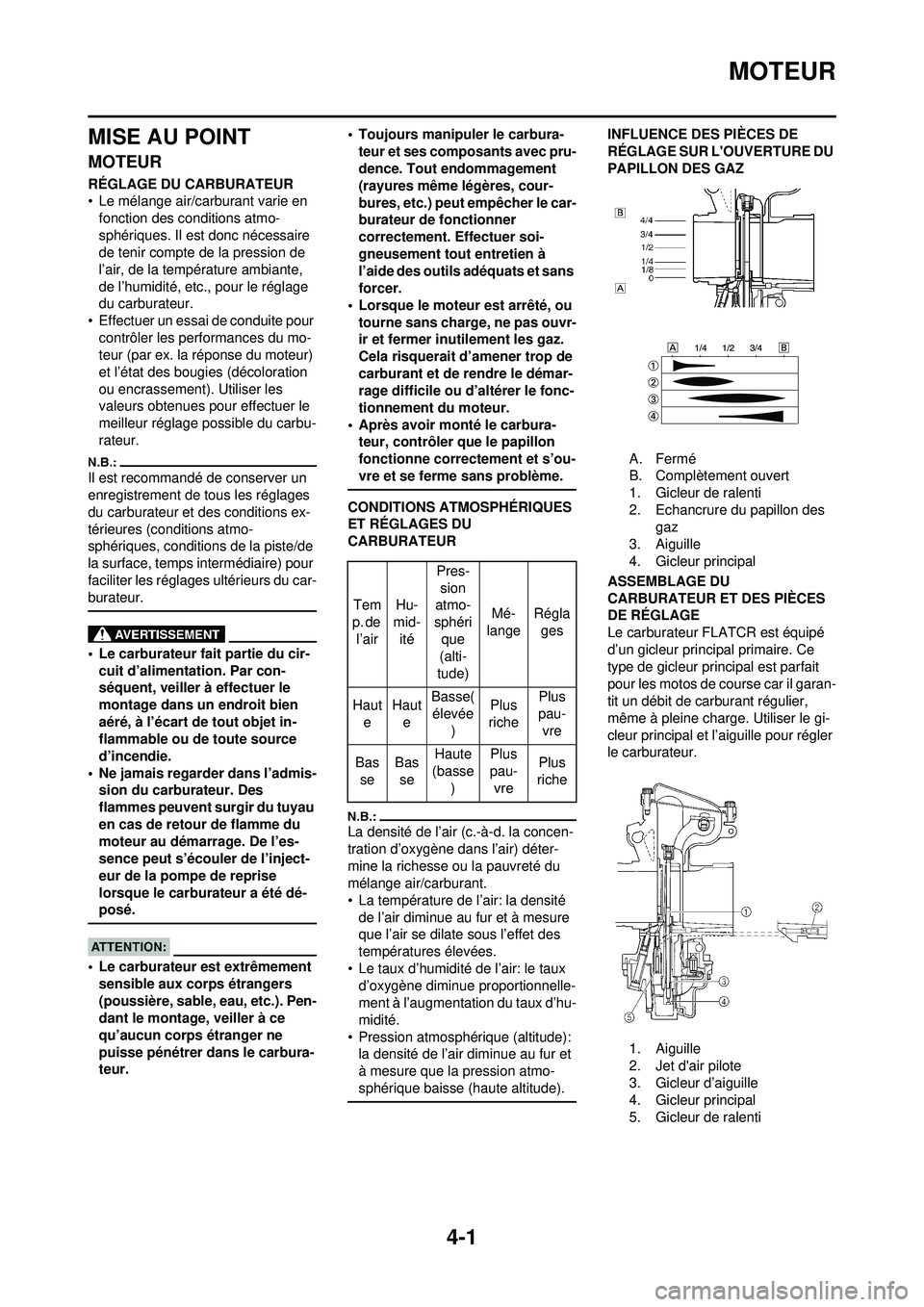

4-1
MOTEUR
MISE AU POINT
MOTEUR
RÉGLAGE DU CARBURATEUR
• Le mélange air/carburant varie en fonction des conditions atmo-
sphériques. Il est donc nécessaire
de tenir compte de la pression de
l’air, de la température ambiante,
de l’humidité, etc., pour le réglage
du carburateur.
• Effectuer un essai de conduite pour
contrôler les performances du mo-
teur (par ex. la réponse du moteur)
et l’état des bougies (décoloration
ou encrassement). Utiliser les
valeurs obtenues pour effectuer le
meilleur réglage possible du carbu-
rateur.
Il est recommandé de conserver un
enregistrement de tous les réglages
du carburateur et des conditions ex-
térieures (conditions atmo-
sphériques, conditions de la piste/de
la surface, temps intermédiaire) pour
faciliter les réglages ultérieurs du car-
burateur.
• Le carburateur fait partie du cir-cuit d’alimentation. Par con-
séquent, veiller à effectuer le
montage dans un endroit bien
aéré, à l’écart de tout objet in-
flammable ou de toute source
d’incendie.
• Ne jamais regarder dans l’admis- sion du carburateur. Des
flammes peuvent surgir du tuyau
en cas de retour de flamme du
moteur au démarrage. De l’es-
sence peut s’écouler de l’inject-
eur de la pompe de reprise
lorsque le carburateur a été dé-
posé.
• Le carburateur est extrêmement sensible aux corps étrangers
(poussière, sable, eau, etc.). Pen-
dant le montage, veiller à ce
qu’aucun corps étranger ne
puisse pénétrer dans le carbura-
teur. • Toujours manipuler le carbura-
teur et ses composants avec pru-
dence. Tout endommagement
(rayures même légères, cour-
bures, etc.) peut empêcher le car-
burateur de fonctionner
correctement. Effectuer soi-
gneusement tout entretien à
l’aide des outils adéquats et sans
forcer.
• Lorsque le moteur est arrêté, ou tourne sans charge, ne pas ouvr-
ir et fermer inutilement les gaz.
Cela risquerait d’amener trop de
carburant et de rendre le démar-
rage difficile ou d’altérer le fonc-
tionnement du moteur.
• Après avoir monté le carbura- teur, contrôler que le papillon
fonctionne correctement et s’ou-
vre et se ferme sans problème.
CONDITIONS ATMOSPHÉRIQUES
ET RÉGLAGES DU
CARBURATEUR
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant.
• La température de l’air: la densité de l’air diminue au fur et à mesure
que l’air se dilate sous l’effet des
températures élevées.
• Le taux d’humidité de l’air: le taux
d’oxygène diminue proportionnelle-
ment à l’augmentation du taux d’hu-
midité.
• Pression atmosphérique (altitude): la densité de l’air diminue au fur et
à mesure que la pression atmo-
sphérique baisse (haute altitude).
INFLUENCE DES PIÈCES DE
RÉGLAGE SUR L'OUVERTURE DU
PAPILLON DES GAZ
A. Fermé
B. Complètement ouvert
1. Gicleur de ralenti
2. Echancrure du papillon des gaz
3. Aiguille
4. Gicleur principal
ASSEMBLAGE DU
CARBURATEUR ET DES PIÈCES
DE RÉGLAGE
Le carburateur FLATCR est équipé
d’un gicleur principal primaire. Ce
type de gicleur principal est parfait
pour les motos de co urse car il garan-
tit un débit de carburant régulier,
même à pleine charge. Utiliser le gi-
cleur principal et l’aiguille pour régler
le carburateur.
1. Aiguille
2. Jet d'air pilote
3. Gicleur d’aiguille
4. Gicleur principal
5. Gicleur de ralenti
Tem
p. de
l’air Hu-
mid-
ité Pres-
sion
atmo-
sphéri
que
(alti-
tude) Mé-
lange Régla
ges
Haut e Haut
e Basse(
élevée ) Plus
riche Plus
pau- vre
Bas se Bas
se Haute
(basse ) Plus
pau- vre Plus
riche

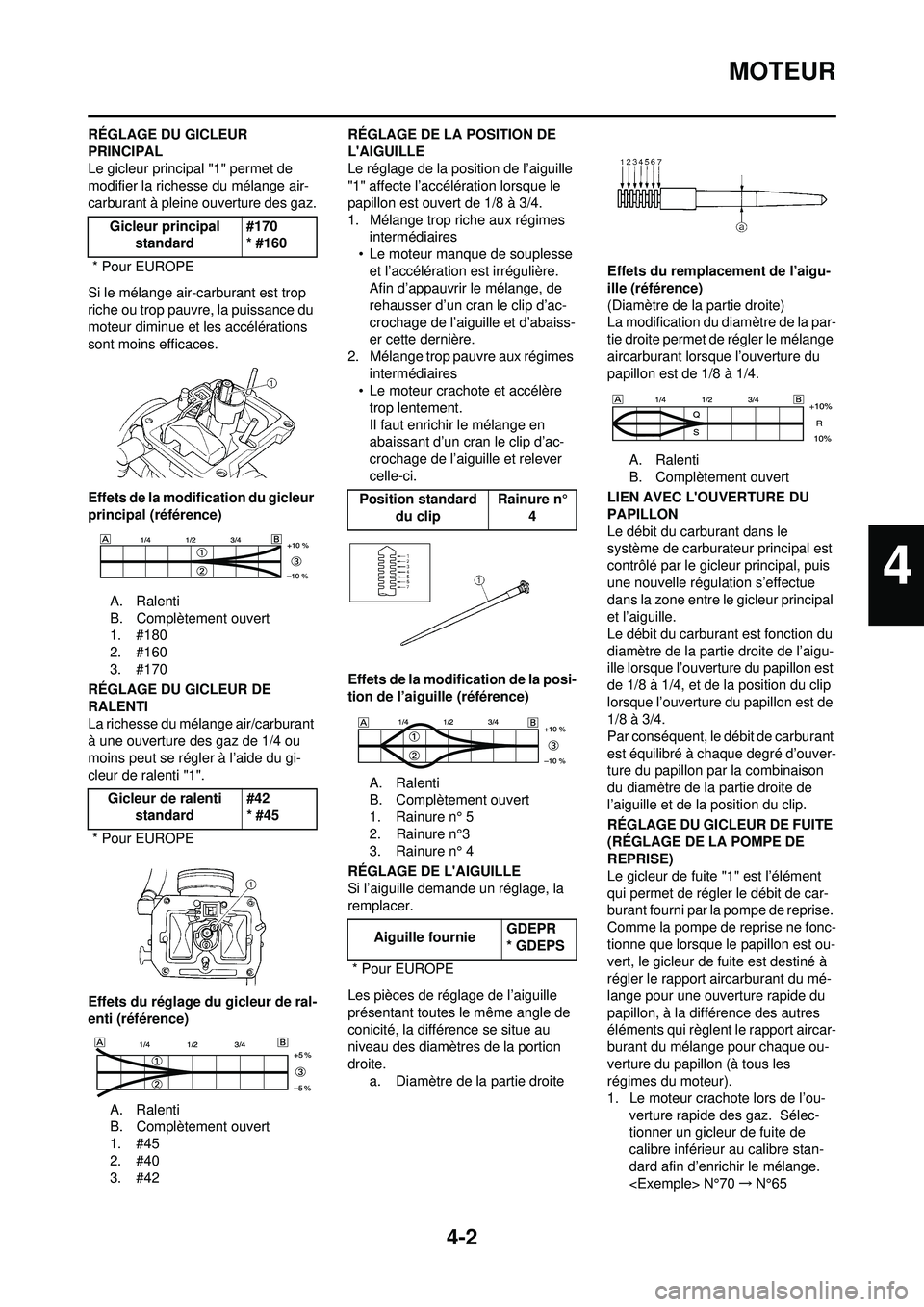

4-2
MOTEUR
RÉGLAGE DU GICLEUR
PRINCIPAL
Le gicleur principal "1" permet de
modifier la richesse du mélange air-
carburant à pleine ouverture des gaz.
Si le mélange air-carburant est trop
riche ou trop pauvre, la puissance du
moteur diminue et les accélérations
sont moins efficaces.
Effets de la modification du gicleur
principal (référence)A. Ralenti
B. Complètement ouvert
1. #180
2. #160
3. #170
RÉGLAGE DU GICLEUR DE
RALENTI
La richesse du mélange air/carburant
à une ouverture des gaz de 1/4 ou
moins peut se régler à l’aide du gi-
cleur de ralenti "1".
Effets du réglage du gicleur de ral-
enti (référence)
A. Ralenti
B. Complètement ouvert
1. #45
2. #40
3. #42 RÉGLAGE DE LA POSITION DE
L'AIGUILLE
Le réglage de la position de l’aiguille
"1" affecte l’accélération lorsque le
papillon est ouvert de 1/8 à 3/4.
1. Mélange trop riche aux régimes
intermédiaires
• Le moteur manque de souplesse et l’accélération est irrégulière.
Afin d’appauvrir le mélange, de
rehausser d’un cran le clip d’ac-
crochage de l’aiguille et d’abaiss-
er cette dernière.
2. Mélange trop pauvre aux régimes intermédiaires
• Le moteur crachote et accélère
trop lentement.
Il faut enrichir le mélange en
abaissant d’un cran le clip d’ac-
crochage de l’aiguille et relever
celle-ci.
Effets de la modification de la posi-
tion de l’aiguille (référence) A. Ralenti
B. Complètement ouvert
1. Rainure n° 5
2. Rainure n°3
3. Rainure n° 4
RÉGLAGE DE L'AIGUILLE
Si l’aiguille demande un réglage, la
remplacer.
Les pièces de réglage de l’aiguille
présentant toutes le même angle de
conicité, la différence se situe au
niveau des diamètres de la portion
droite. a. Diamètre de la partie droite Effets du remplacement de l’aigu-
ille (référence)
(Diamètre de la partie droite)
La modification du diamètre de la par-
tie droite permet de régler le mélange
aircarburant lorsque l’ouverture du
papillon est de 1/8 à 1/4.
A. Ralenti
B. Complètement ouvert
LIEN AVEC L'OUVERTURE DU
PAPILLON
Le débit du carburant dans le
système de carburateur principal est
contrôlé par le gicleur principal, puis
une nouvelle régulation s’effectue
dans la zone entre le gicleur principal
et l’aiguille.
Le débit du carburant est fonction du
diamètre de la partie droite de l’aigu-
ille lorsque l’ouverture du papillon est
de 1/8 à 1/4, et de la position du clip
lorsque l’ouverture du papillon est de
1/8 à 3/4.
Par conséquent, le débit de carburant
est équilibré à chaque degré d’ouver-
ture du papillon par la combinaison
du diamètre de la partie droite de
l’aiguille et de la position du clip.
RÉGLAGE DU GICL EUR DE FUITE
(RÉGLAGE DE LA POMPE DE
REPRISE)
Le gicleur de fuite "1" est l’élément
qui permet de régler le débit de car-
burant fourni par la pompe de reprise.
Comme la pompe de reprise ne fonc-
tionne que lorsque le papillon est ou-
vert, le gicleur de fuite est destiné à
régler le rapport aircarburant du mé-
lange pour une ouverture rapide du
papillon, à la différence des autres
éléments qui règlent le rapport aircar-
burant du mélange pour chaque ou-
verture du papillon (à tous les
régimes du moteur).
1. Le moteur crachote lors de l’ou-
verture rapide des gaz. Sélec-
tionner un gicleur de fuite de
calibre inférieur au calibre stan-
dard afin d’enrichir le mélange.
N°70 →N°65
Gicleur principal
standard #170
* #160
* Pour EUROPE
Gicleu
r de ralenti
standard #42
* #45
* Pour EUROPE
Position standard du clip Rainure n°
4
Aiguille fournie GDEPR
* GDEPS
* Pour EUROPE
4

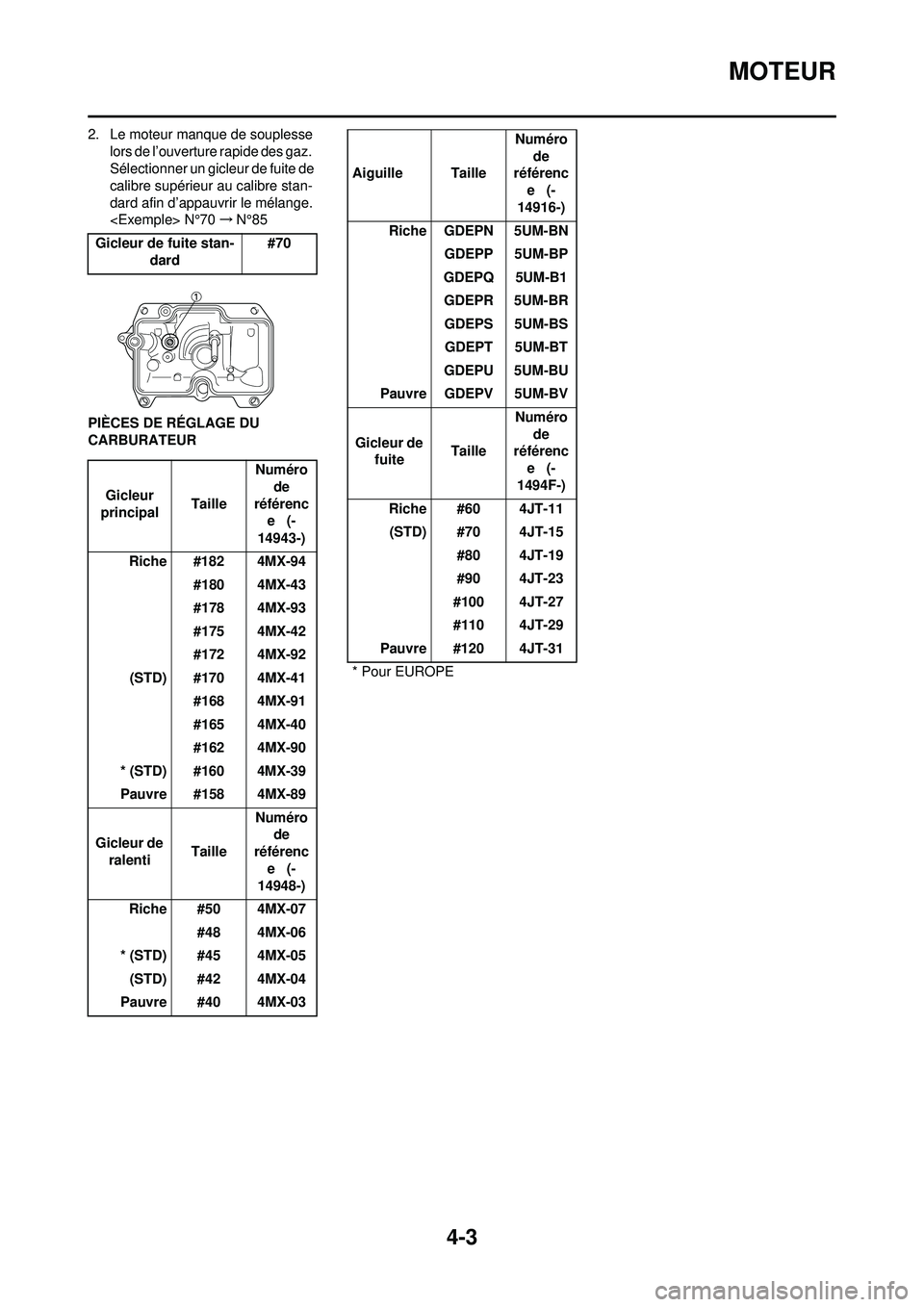

4-3
MOTEUR
2. Le moteur manque de souplesse lors de l’ouverture rapide des gaz.
Sélectionner un gicleur de fuite de
calibre supérieur au calibre stan-
dard afin d’appauvrir le mélange.
N°70 →N°85
PIÈCES DE RÉGLAGE DU
CARBURATEUR Gicleur de fuite stan-
dard #70
Gicleur
principal TailleNuméro
de
référenc e (-
14943-)
Riche #182 4MX-94 #180 4MX-43
#178 4MX-93
#175 4MX-42
#172 4MX-92
(STD) #170 4MX-41 #168 4MX-91
#165 4MX-40
#162 4MX-90
* (STD) #160 4MX-39
Pauvre #158 4MX-89
Gicleur de ralenti TailleNuméro
de
référenc e (-
14948-)
Riche #50 4MX-07 #48 4MX-06
* (STD) #45 4MX-05 (STD) #42 4MX-04
Pauvre #40 4MX-03
Aiguille Taille Numéro
de
référenc e (-
14916-)
Riche GDEPN 5UM-BN GDEPP 5UM-BP
GDEPQ 5UM-B1 GDEPR 5UM-BRGDEPS 5UM-BSGDEPT 5UM-BT
GDEPU 5UM-BU
Pauvre GDEPV 5UM-BV
Gicleur de fuite TailleNuméro
de
référenc
e (-
1494F-)
Riche #60 4JT-11 (STD) #70 4JT-15 #80 4JT-19
#90 4JT-23
#100 4JT-27
#110 4JT-29
Pauvre #120 4JT-31
* Pour EUROPE
