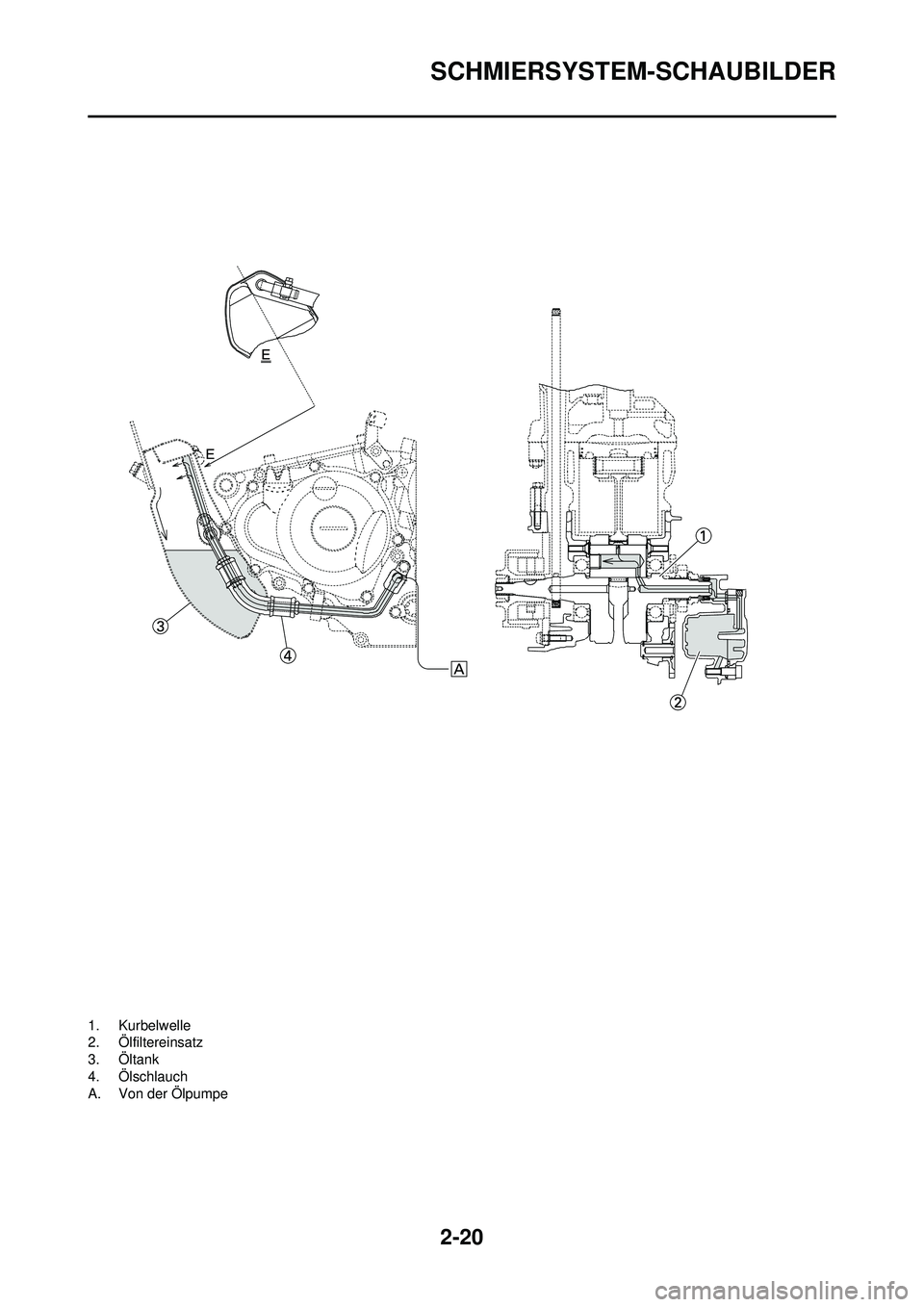

SCHMIERSYSTEM-SCHAUBILDER
1. Kurbelwelle
2. Ölfiltereinsatz
3. Öltank
4. Ölschlauch
A. Von der Ölpumpe

2-21

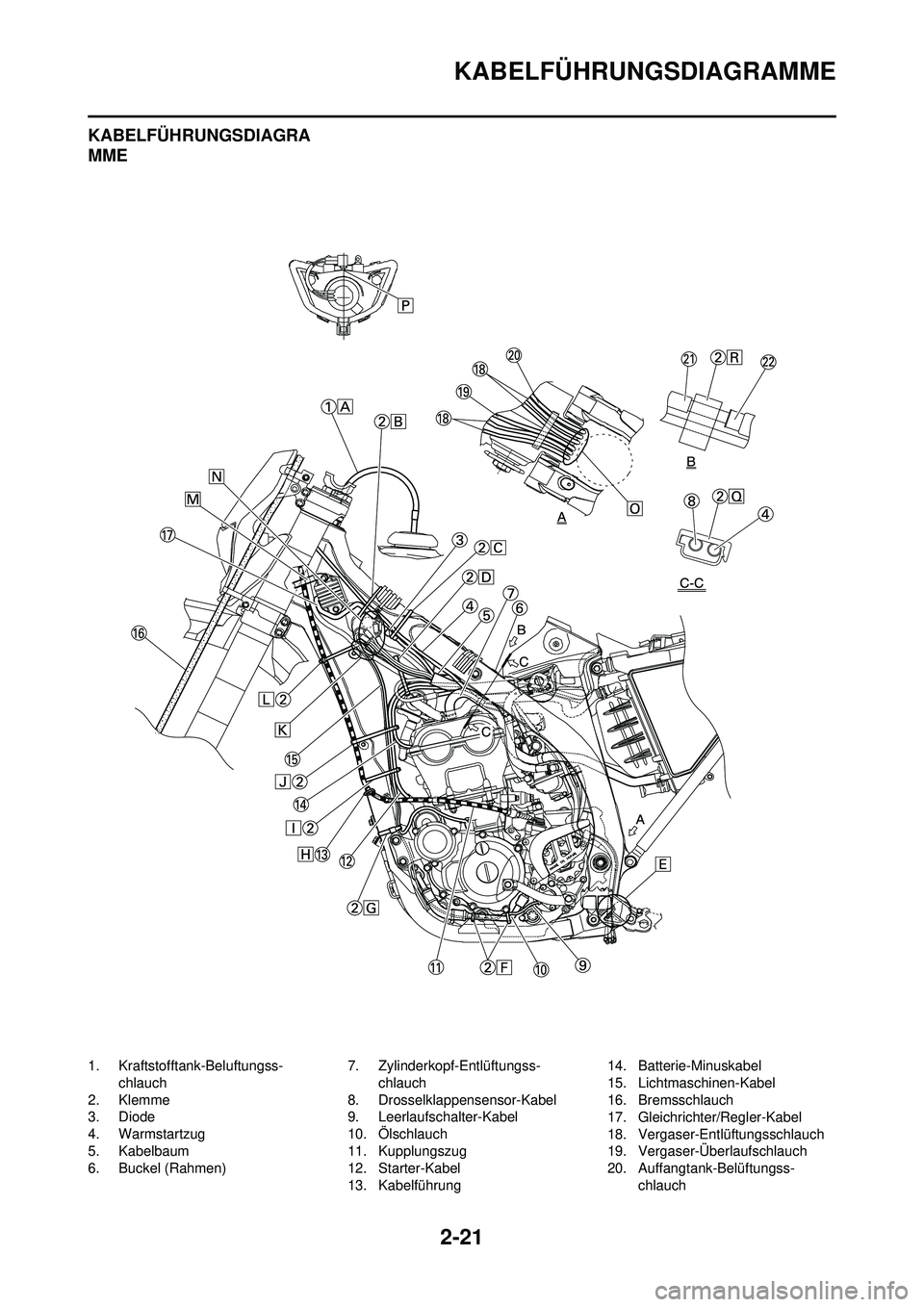

KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-chlauch
2. Klemme
3. Diode
4. Warmstartzug
5. Kabelbaum
6. Buckel (Rahmen) 7. Zylinderkopf-Entlüftungss-
chlauch
8. Drosselklappensensor-Kabel
9. Leerlaufschalter-Kabel
10. Ölschlauch
11. Kupplungszug
12. Starter-Kabel
13. Kabelführung 14. Batterie-Minuskabel
15. Lichtmaschinen-Kabel
16. Bremsschlauch
17. Gleichrichter/Regler-Kabel
18. Vergaser-Entlüftungsschlauch
19. Vergaser-Überlaufschlauch
20. Auffangtank-Belüftungss-
chlauch

2-22
KABELFÜHRUNGSDIAGRAMME
21. Warmstartzug-Schutz
22. Gummiverschluss
A. Das Ende des Kraftstofftank-Belüftungsschlauc hs durch die
Bohrung in der Lenkachse
stecken.
B. Gaszug, Warmstartzug und Gle-
ichrichter/Regler-Kabel am Rah-
men befestigen. Klemme unter
dem Gaszug auf der rechten
Seite des Rahmens position-
ieren, dabei müssen sowohl die
Klemmenenden als auch die Ka-
belbinderenden nach unten
weisen.
C. Diode (an der Markierung),
Gaszug und Warmstartzug am
Rahmen befestigen. Klemme-
nende so positionieren, dass es
in Richtung unterer Rahmen
zeigt und das Kabelbinderende
nach unten zeigt.
D. Kabelbaum, Drosselklap- pensensor-Kabel, Starter-Kabel
und Batterie-Minuskabel am
Rahmen befestigen. Die
Klemme durch das Loch in der
Halterung (Sekundärluft-Ab-
schaltventil) führen. Klemme-
nende so positionieren, dass es
in Richtung unterer Rahmen
zeigt und Kabelbinderende ab-
schneiden.
E. Die Vergaser-Entlüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen
Übertragungshebel und Rah-
menquerrohr führen.
F. Das Leerlaufschalter-Kabel und
den Ölschlauch mit Kabelbind-
ern zusammenbinden und die
Enden abschneiden.
G. Leerlaufschalter- und Lichtmas- chinen-Kabel am Rahmen bef-
estigen. Klemmenende so
positionieren, dass es in Rich-
tung Außenseite des Rahmens
zeigt und das Kabelbinderende
in Richtung hinterer Rahmen.
H. Den Kupplungszug durch die Kabelführung leiten.
I. Starter-, Leerlaufschalter- und Lichtmaschinen-Kabel am Rah-
men befestigen. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und Kabelbinderende abschne-
iden. J. Kupplungszug, Starter-Kabel,
Batterie-Minuskabel, Lichtmas-
chinenkabel und Leerlaufschal-
ter-Kabel am Rahmen
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung hinterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Leerlaufschalter- und Lichtmas- chinen-Kabel an der Innenseite
des Kabelbaums entlang führen.
L. Kupplungszug, Leerlaufschal- ter- und Lichtmaschinen-Kabel
am Rahmen befestigen.
Klemmenende in der Nähe des
Kupplungszugs positionieren
und Kabelbinderende abschne-
iden.
M. Den Kabelbaum und Kupplung-
szug durch die Kabelführungen
leiten.
N. Steckverbinder in der Rahmen-
vertiefung positionieren.
O. Die Vergaser-Belüftungs- und Überlauf- sowie Auffangtank-
Belüftungsschläuc he so führen,
dass sie das Federbein nicht
berühren.
P. Steckverbinder sichern, indem er in das Loch im Scheinwerfer-
einsatz gedrückt wird.
Q. Das Drosselklappensensorka- bel und den Warmstartzug bef-
estigen.
R. Die Klemmschelle zwischen Warmstartzug-Schutz und
Gummikappe anbringen.

2-23
KABELFÜHRUNGSDIAGRAMME
1. Gasgeberzug
2. Gasnehmerzug
3. Auffangtank-Schlauch
4. Zündspule
5. Klemme
6. Sekundärluftsystem-Schlauch (Abschaltventil/Zylinderkopf-
front)
7. Auffangtank-Belüftungss- chlauch A. Gasgeber- und Gasnehmerzug
kreuzen.
B. Auffangtank-Schlauch und Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkop-
frücken) am Rahmen befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden. C. Auffangtank-Belüftungss-
chlauch und Vergaser-Belüf-
tungsschläuche
zusammenbinden.
D. Den Vergaser-Belüftungss-
chlauch (von der Gaszug-Ab-
deckung kommend) durch die
Schlauchhalterung führen.

2-24
KABELFÜHRUNGSDIAGRAMME

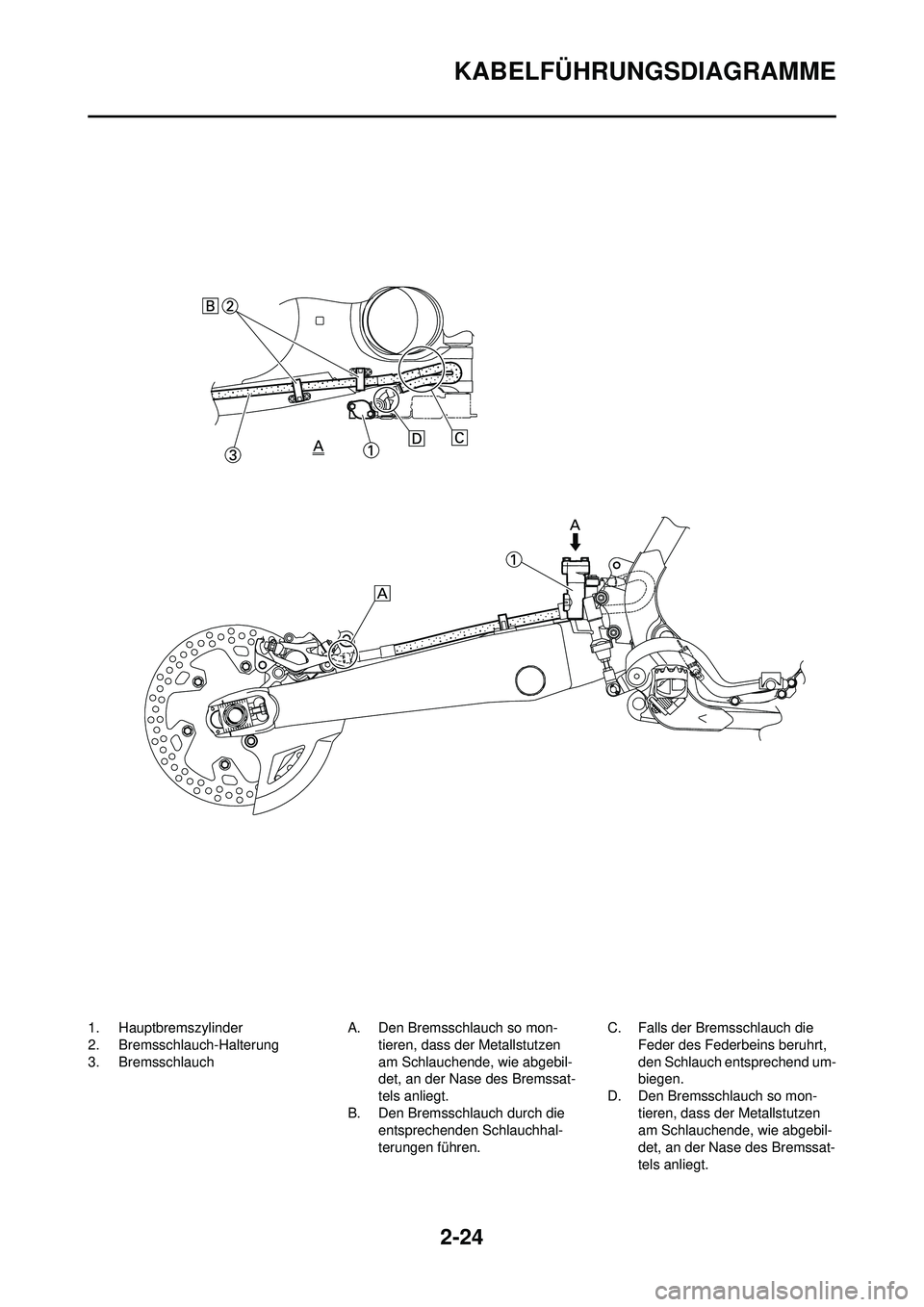

1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. BremsschlauchA. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.
B. Den Bremsschlauch durch die entsprechenden Schlauchhal-
terungen führen. C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend um-
biegen.
D. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.

2-25
KABELFÜHRUNGSDIAGRAMME
1. Klemme
2. Batterie-Pluskabel
3. Batterie
4. Batterie-Minuskabel
5. Rücklicht-Steckverbinder
6. CDI-Zündbox-Steckverbinder (6-polig)
7. CDI-Zündbox-Steckverbinder
(3-polig)
8. CDI-Zündbox-Steckverbinder (6-polig)

2-26
KABELFÜHRUNGSDIAGRAMME

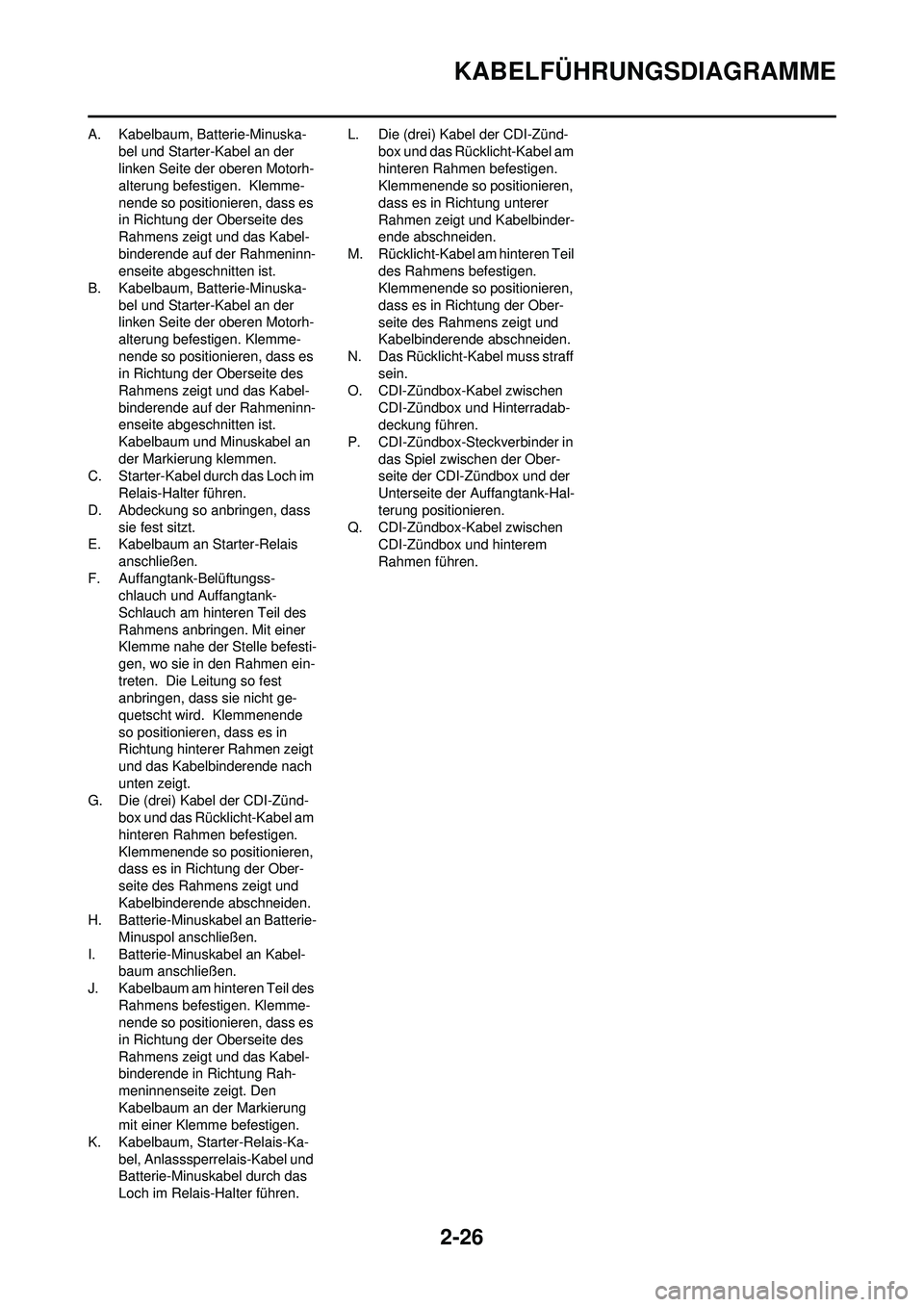

A. Kabelbaum, Batterie-Minuska-bel und Starter-Kabel an der
linken Seite der oberen Motorh-
alterung befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende auf der Rahmeninn-
enseite abgeschnitten ist.
B. Kabelbaum, Batterie-Minuska-
bel und Starter-Kabel an der
linken Seite der oberen Motorh-
alterung befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende auf der Rahmeninn-
enseite abgeschnitten ist.
Kabelbaum und Minuskabel an
der Markierung klemmen.
C. Starter-Kabel durch das Loch im Relais-Halter führen.
D. Abdeckung so anbringen, dass sie fest sitzt.
E. Kabelbaum an Starter-Relais
anschließen.
F. Auffangtank-Belüftungss- chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie- Minuspol anschließen.
I. Batterie-Minuskabel an Kabel- baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka-
bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen. L. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff sein.
O. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und Hinterradab-
deckung führen.
P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen CDI-Zündbox und hinterem
Rahmen führen.

2-27
KABELFÜHRUNGSDIAGRAMME

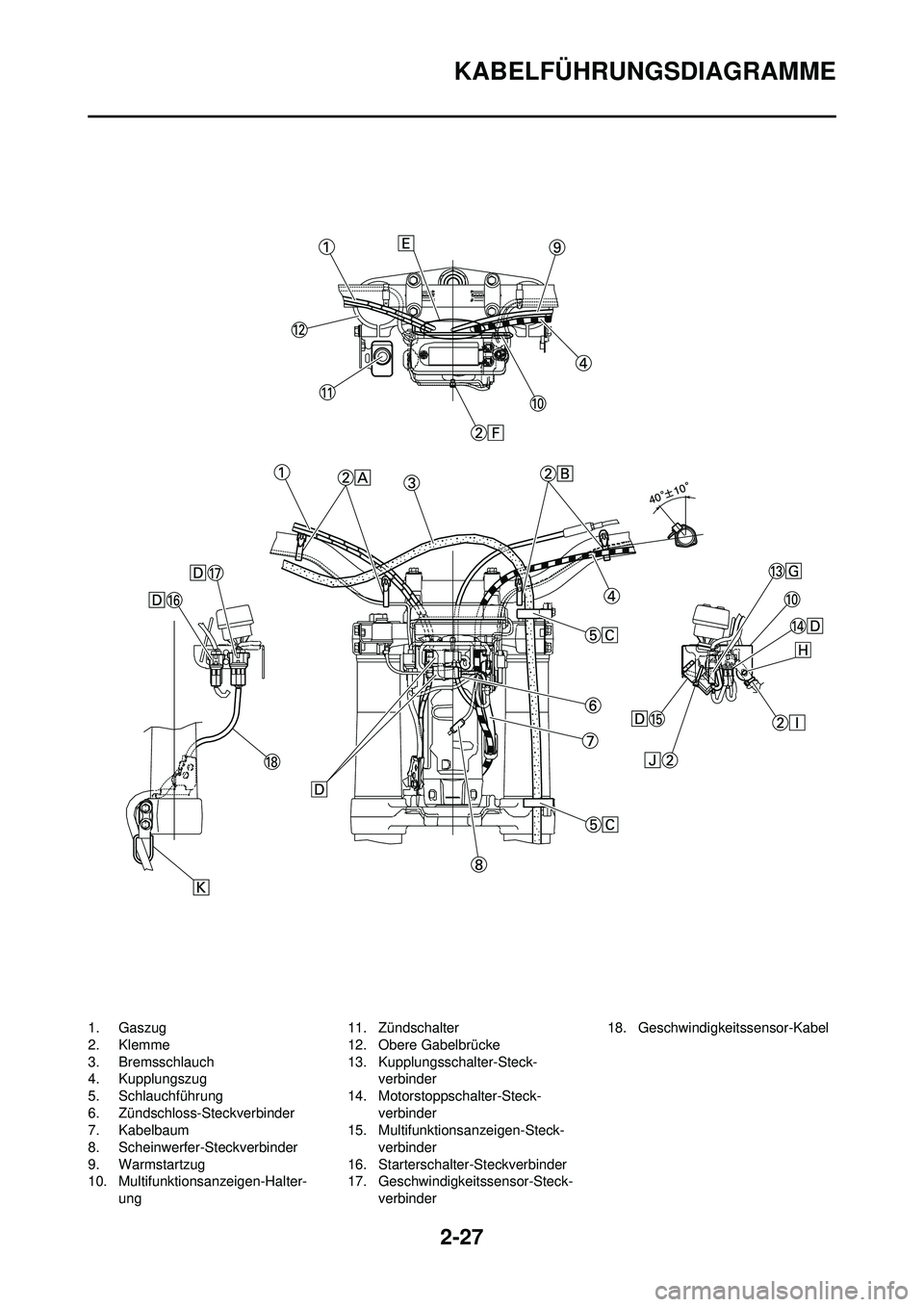

1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-ung 11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck- verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck- verbinder 18. Geschwindigkeitssensor-Kabel

2-28
KABELFÜHRUNGSDIAGRAMME

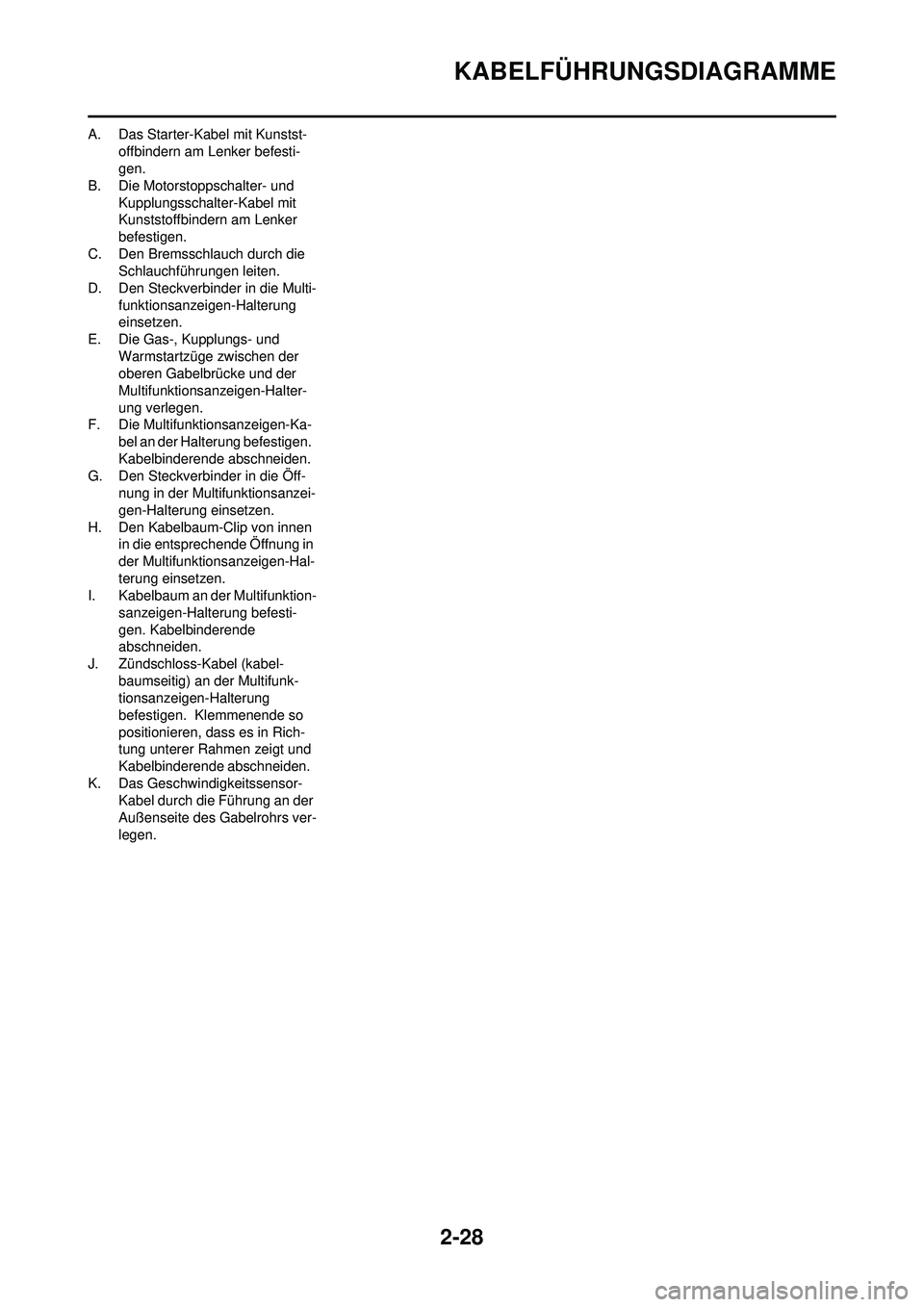

A. Das Starter-Kabel mit Kunstst-offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalte r-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die Schlauchführungen leiten.
D. Den Steckverbinder in die Multi-
funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka- bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff- nung in der Multifunktionsanzei-
gen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Kabelbaum an der Multifunktion-
sanzeigen-Halterung befesti-
gen. Kabelbinderende
abschneiden.
J. Zündschloss-Kabel (kabel- baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Das Geschwindigkeitssensor-
Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.

3-1

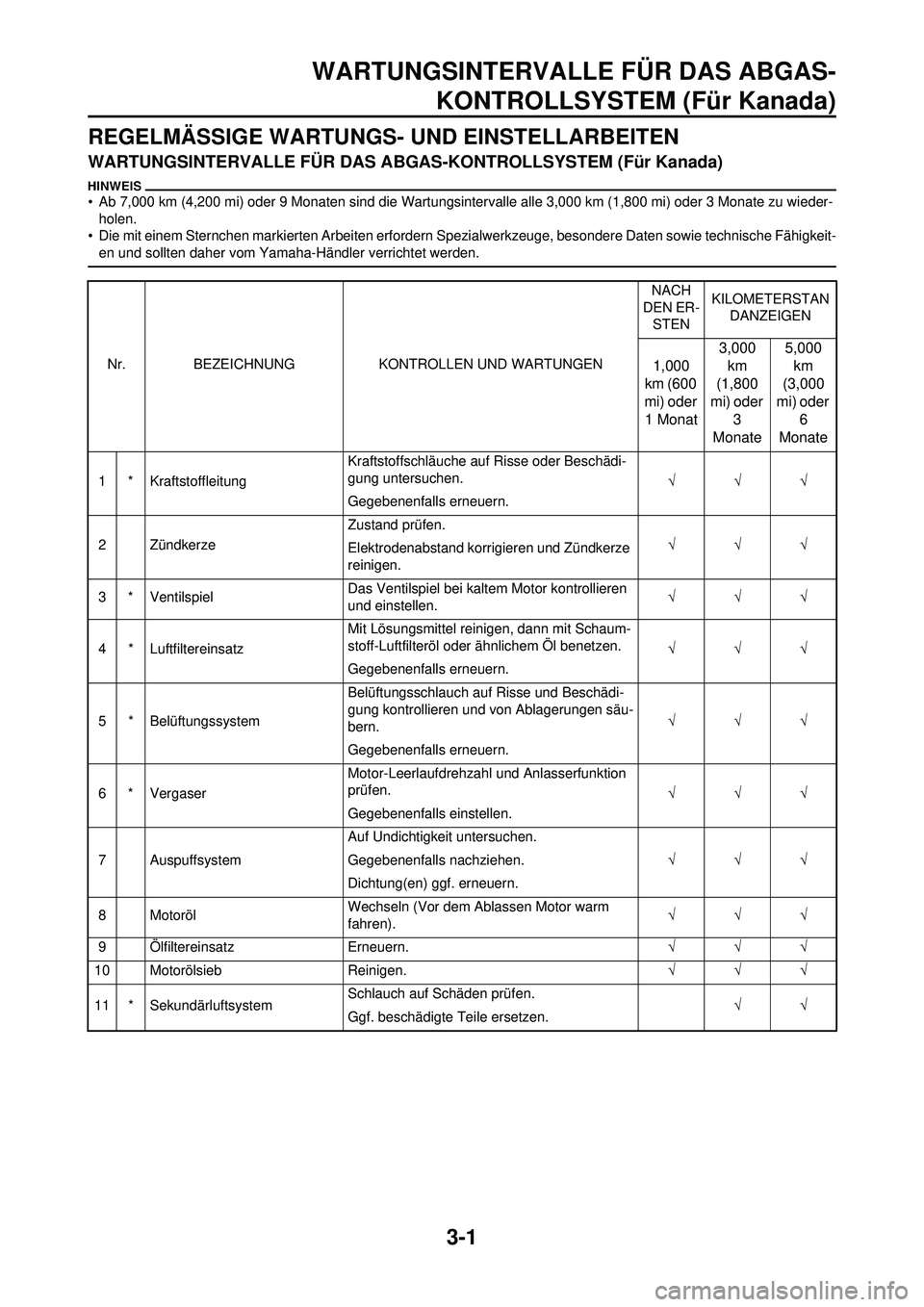

WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
REGELMÄSSIGE WARTUNGS - UND EINSTELLARBEITEN
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
• Ab 7,000 km (4,200 mi) oder 9 Monaten sind die Wartungsinte rvalle alle 3,000 km (1,800 mi) oder 3 Monate zu wieder-
holen.
• Die mit einem Sternchen markierten Arbeiten erfordern S pezialwerkzeuge, besondere Daten sowie technische Fähigkeit-
en und sollten daher vom Yamaha-Händler verrichtet werden.
Nr. BEZEICHNUNG KONTROLLEN UND WARTUNGEN NACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse oder Beschädi-
gung untersuchen.
√√√
Gegebenenfalls erneuern.
2 Zündkerze Zustand prüfen.
√√√
Elektrodenabstand korrigieren und Zündkerze
reinigen.
3 * Ventilspiel Das Ventilspiel bei kaltem Motor kontrollieren
und einstellen. √√√
4 * Luftfiltereinsatz Mit Lösungsmittel reinigen, dann mit Schaum-
stoff-Luftfilteröl oder ähnlichem Öl benetzen.
√√√
Gegebenenfalls erneuern.
5 * Belüftungssystem Belüftungsschlauch auf Risse und Beschädi-
gung kontrollieren und von Ablagerungen säu-
bern.
√√√
Gegebenenfalls erneuern.
6*Vergaser Motor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.
√√√
Gegebenenfalls einstellen.
7 Auspuffsystem Auf Undichtigkeit untersuchen.
√√√
Gegebenenfalls nachziehen.
Dichtung(en) ggf. erneuern.
8 Motoröl Wechseln (Vor dem
Ablassen Motor warm
fahren). √√√
9 Ölfiltereinsatz Erneuern. √√√
10 Motorölsieb Reinigen. √√√
11 * Sekundärluftsystem Schlauch auf Schäden prüfen.
√√
Ggf. beschädigte Teile ersetzen.
