TELESKOPGABEL
5-47
HINWEIS

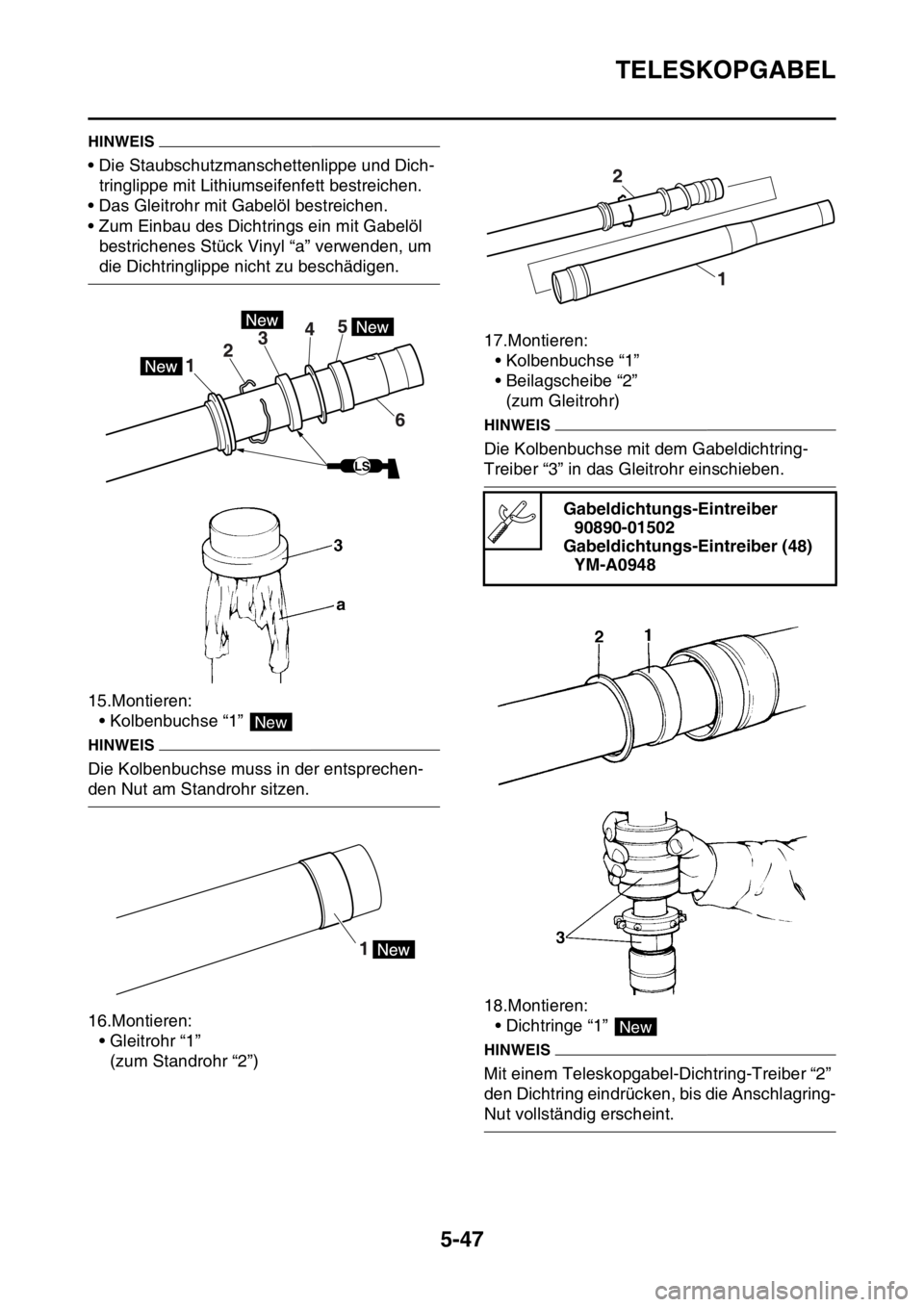

• Die Staubschutzmanschettenlippe und Dich-
tringlippe mit Lithiumseifenfett bestreichen.
• Das Gleitrohr mit Gabelöl bestreichen.
• Zum Einbau des Dichtrings ein mit Gabelöl
bestrichenes Stück Vinyl “a” verwenden, um
die Dichtringlippe nicht zu beschädigen.

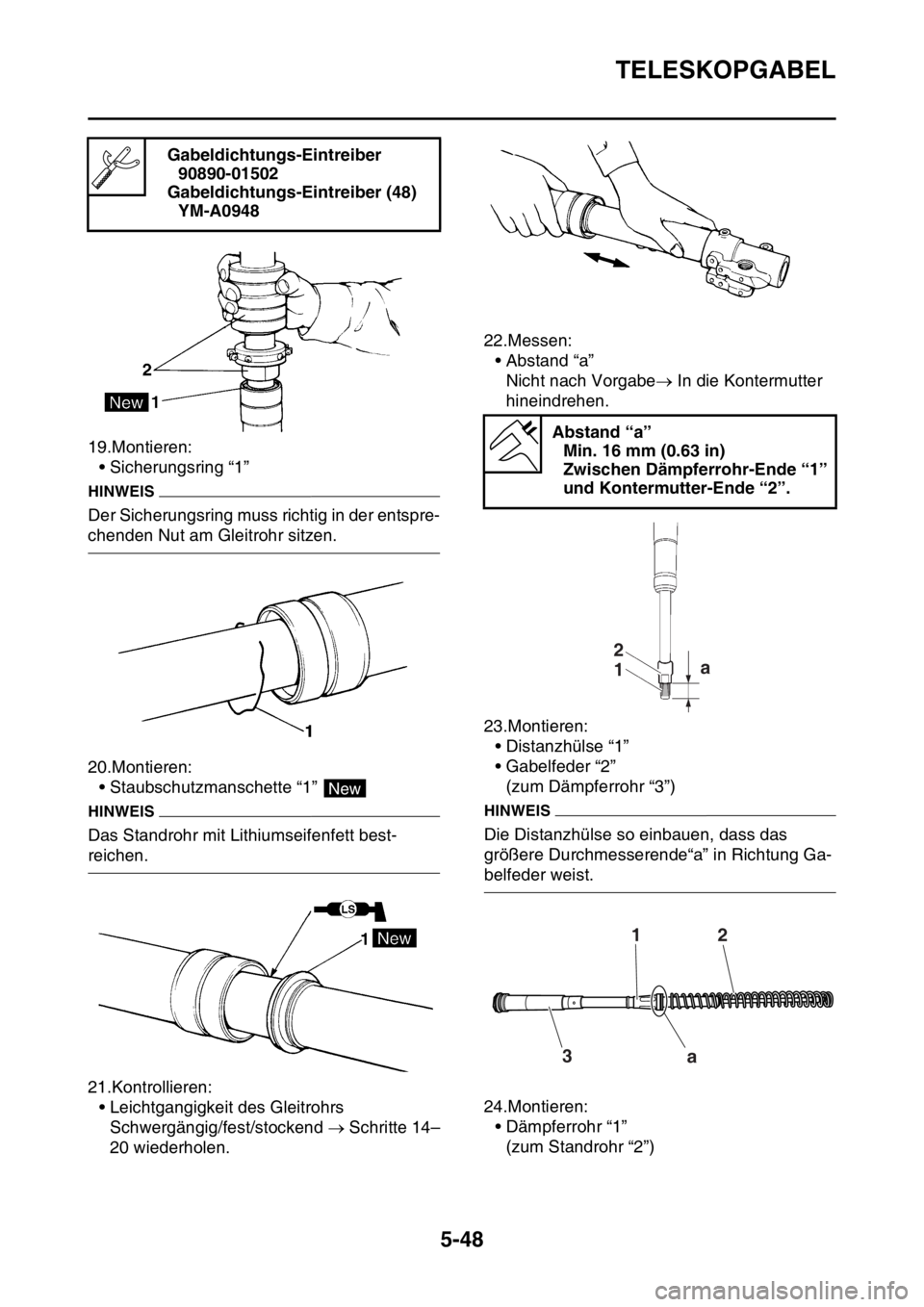

15.Montieren:
• Kolbenbuchse “1”
HINWEIS
Die Kolbenbuchse muss in der entsprechen-
den Nut am Standrohr sitzen.
16.Montieren:
• Gleitrohr “1”
(zum Standrohr “2”)17.Montieren:
• Kolbenbuchse “1”
• Beilagscheibe “2”
(zum Gleitrohr)
HINWEIS
Die Kolbenbuchse mit dem Gabeldichtring-
Treiber “3” in das Gleitrohr einschieben.
18.Montieren:
• Dichtringe “1”
HINWEIS
Mit einem Teleskopgabel-Dichtring-Treiber “2”
den Dichtring eindrücken, bis die Anschlagring-
Nut vollständig erscheint.
LS
New
Gabeldichtungs-Eintreiber
90890-01502
Gabeldichtungs-Eintreiber (48)
YM-A0948
New

TELESKOPGABEL
5-48
19.Montieren:
• Sicherungsring “1”
HINWEIS
Der Sicherungsring muss richtig in der entspre-
chenden Nut am Gleitrohr sitzen.
20.Montieren:
• Staubschutzmanschette “1”
HINWEIS
Das Standrohr mit Lithiumseifenfett best-
reichen.
21.Kontrollieren:
• Leichtgangigkeit des Gleitrohrs
Schwergängig/fest/stockend  Schritte 14–
20 wiederholen.22.Messen:
• Abstand “a”
Nicht nach Vorgabe In die Kontermutter
hineindrehen.
23.Montieren:
• Distanzhülse “1”
• Gabelfeder “2”
(zum Dämpferrohr “3”)
HINWEIS
Die Distanzhülse so einbauen, dass das
größere Durchmesserende“a” in Richtung Ga-
belfeder weist.
24.Montieren:
• Dämpferrohr “1”
(zum Standrohr “2”) Gabeldichtungs-Eintreiber
90890-01502
Gabeldichtungs-Eintreiber (48)
YM-A0948
New
Abstand “a”
Min. 16 mm (0.63 in)
Zwischen Dämpferrohr-Ende “1”
und Kontermutter-Ende “2”.
1 2a
12
3
a

TELESKOPGABEL
5-49
ECA
ACHTUNG
Das Dämpferrohr darf im Standrohr
langsam nach unten gleiten, bis es das
Ende des Standrohrs berührt. Vorsichtig
vorgehen, um das Standrohr nicht zu bes-
chädigen.

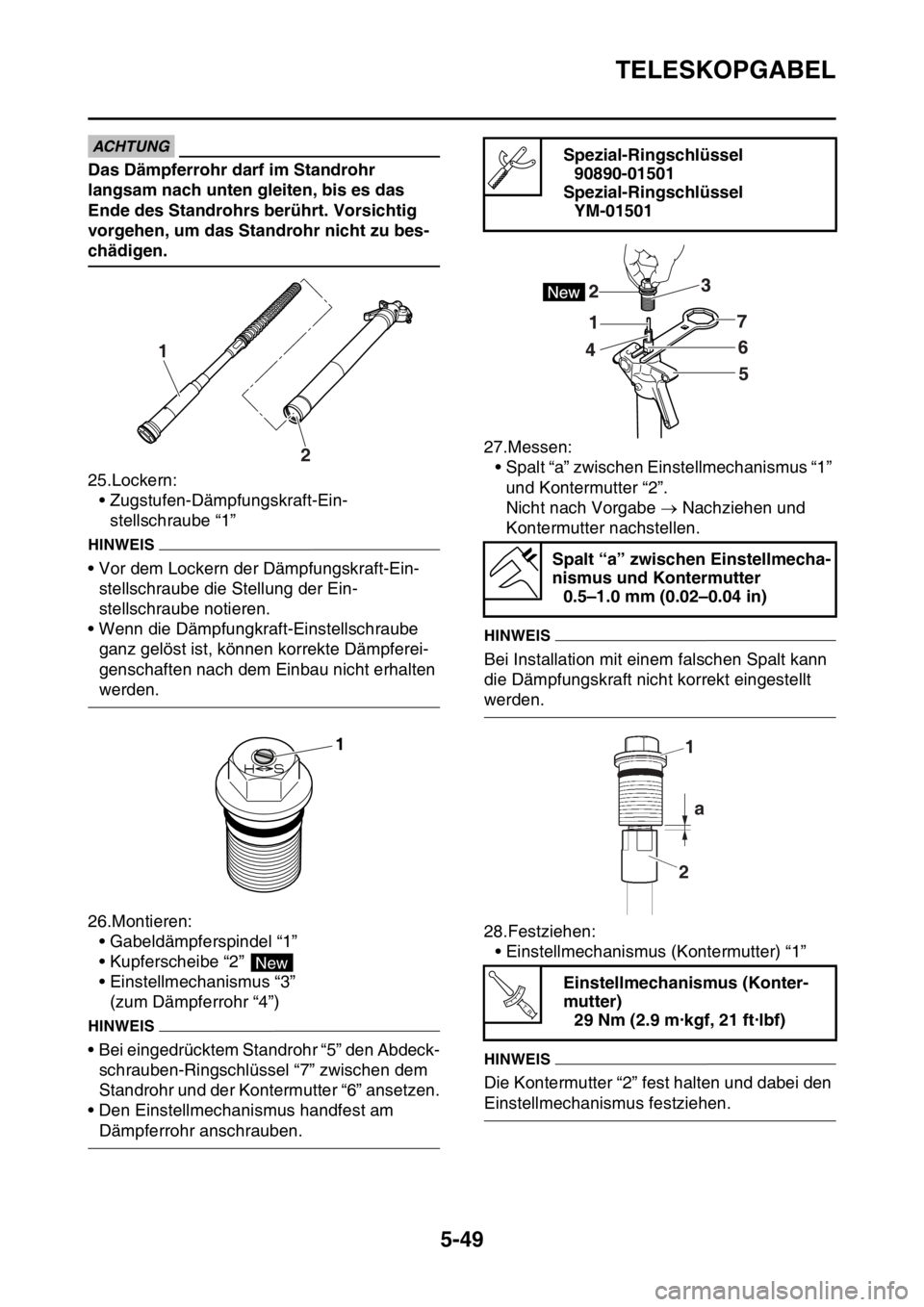

25.Lockern:
• Zugstufen-Dämpfungskraft-Ein-
stellschraube “1”
HINWEIS
• Vor dem Lockern der Dämpfungskraft-Ein-
stellschraube die Stellung der Ein-
stellschraube notieren.
• Wenn die Dämpfungkraft-Einstellschraube
ganz gelöst ist, können korrekte Dämpferei-
genschaften nach dem Einbau nicht erhalten
werden.
26.Montieren:
• Gabeldämpferspindel “1”
• Kupferscheibe “2”
• Einstellmechanismus “3”
(zum Dämpferrohr “4”)
HINWEIS
• Bei eingedrücktem Standrohr “5” den Abdeck-
schrauben-Ringschlüssel “7” zwischen dem
Standrohr und der Kontermutter “6” ansetzen.
• Den Einstellmechanismus handfest am
Dämpferrohr anschrauben.27.Messen:
• Spalt “a” zwischen Einstellmechanismus “1”
und Kontermutter “2”.
Nicht nach Vorgabe  Nachziehen und
Kontermutter nachstellen.
HINWEIS
Bei Installation mit einem falschen Spalt kann
die Dämpfungskraft nicht korrekt eingestellt
werden.
28.Festziehen:
• Einstellmechanismus (Kontermutter) “1”
HINWEIS
Die Kontermutter “2” fest halten und dabei den
Einstellmechanismus festziehen.
1
2
1
New
Spezial-Ringschlüssel
90890-01501
Spezial-Ringschlüssel
YM-01501
Spalt “a” zwischen Einstellmecha-
nismus und Kontermutter
0.5–1.0 mm (0.02–0.04 in)
Einstellmechanismus (Konter-
mutter)
29 Nm (2.9 m·kgf, 21 ft·lbf)
1
2a
T R..

TELESKOPGABEL
5-50

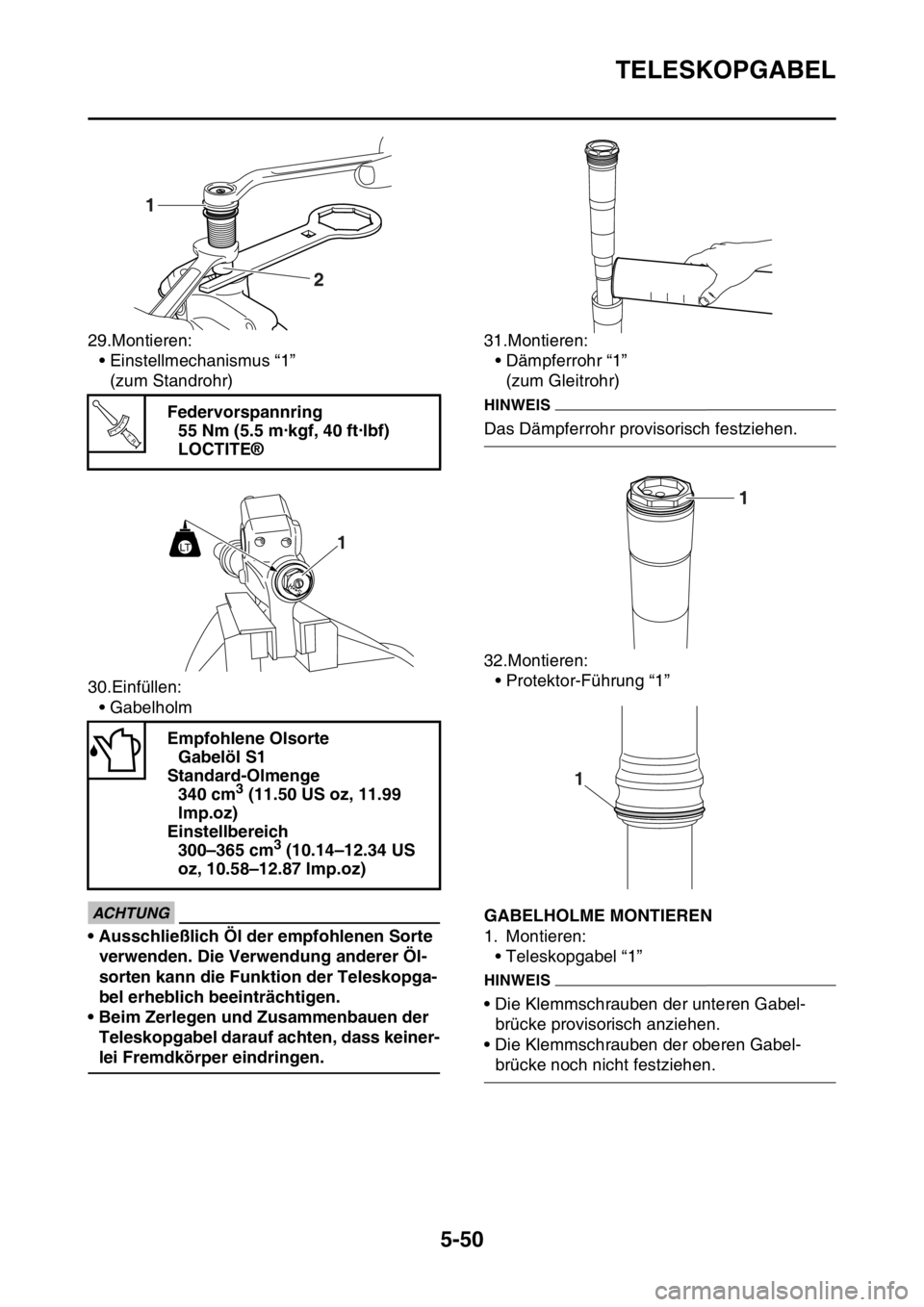

29.Montieren:
• Einstellmechanismus “1”
(zum Standrohr)
30.Einfüllen:
• Gabelholm
ECA
ACHTUNG
• Ausschließlich Öl der empfohlenen Sorte
verwenden. Die Verwendung anderer Öl-
sorten kann die Funktion der Teleskopga-
bel erheblich beeinträchtigen.
• Beim Zerlegen und Zusammenbauen der
Teleskopgabel darauf achten, dass keiner-
lei Fremdkörper eindringen.31.Montieren:
• Dämpferrohr “1”
(zum Gleitrohr)
HINWEIS
Das Dämpferrohr provisorisch festziehen.

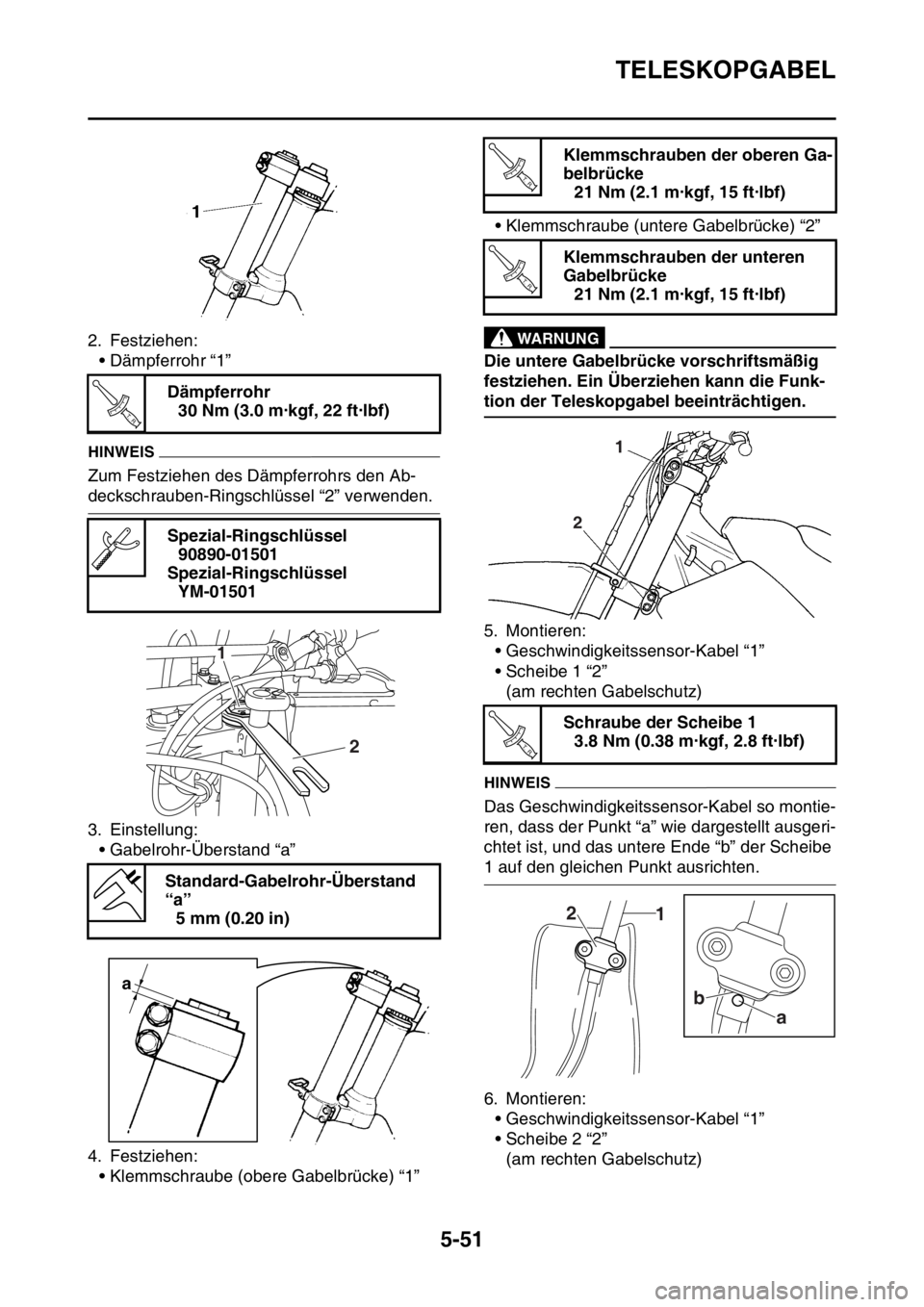

32.Montieren:
• Protektor-Führung “1”
GAS2GB3204GABELHOLME MONTIEREN
1. Montieren:
• Teleskopgabel “1”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Federvorspannring
55 Nm (5.5 m·kgf, 40 ft·lbf)
LOCTITE®
Empfohlene Olsorte
Gabelöl S1
Standard-Olmenge
340 cm
3 (11.50 US oz, 11.99
lmp.oz)
Einstellbereich
300–365 cm
3 (10.14–12.34 US
oz, 10.58–12.87 lmp.oz)
T R..
1LT
1

TELESKOPGABEL
5-51
2. Festziehen:
• Dämpferrohr “1”
HINWEIS
Zum Festziehen des Dämpferrohrs den Ab-
deckschrauben-Ringschlüssel “2” verwenden.
3. Einstellung:
• Gabelrohr-Überstand “a”
4. Festziehen:
• Klemmschraube (obere Gabelbrücke) “1”• Klemmschraube (untere Gabelbrücke) “2”
EWA
WARNUNG
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Ein Überziehen kann die Funk-
tion der Teleskopgabel beeinträchtigen.

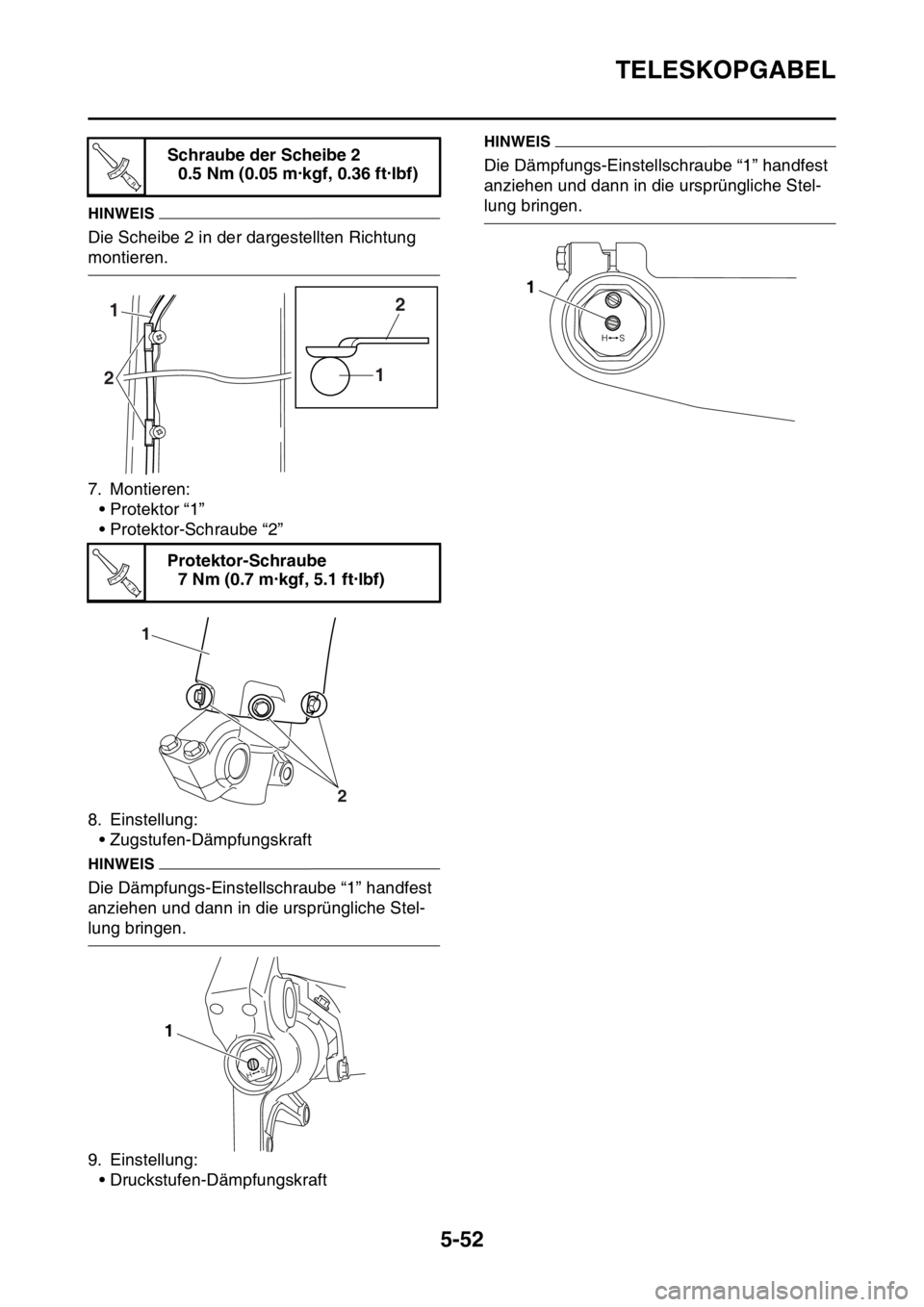

5. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 1 “2”
(am rechten Gabelschutz)
HINWEIS
Das Geschwindigkeitssensor-Kabel so montie-
ren, dass der Punkt “a” wie dargestellt ausgeri-
chtet ist, und das untere Ende “b” der Scheibe
1 auf den gleichen Punkt ausrichten.
6. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 2 “2”
(am rechten Gabelschutz) Dämpferrohr
30 Nm (3.0 m·kgf, 22 ft·lbf)
Spezial-Ringschlüssel
90890-01501
Spezial-Ringschlüssel
YM-01501
Standard-Gabelrohr-Überstand
“a”
5 mm (0.20 in)
T R..
2
1
a
Klemmschrauben der oberen Ga-
belbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Klemmschrauben der unteren
Gabelbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube der Scheibe 1
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
T R..
21
T R..
1 2
a b

TELESKOPGABEL
5-52
HINWEIS
Die Scheibe 2 in der dargestellten Richtung
montieren.
7. Montieren:
• Protektor “1”
• Protektor-Schraube “2”
8. Einstellung:
• Zugstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen.
9. Einstellung:
• Druckstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen. Schraube der Scheibe 2
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Protektor-Schraube
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
T R..
1
212
T R..
1
2
1
1

LENKKOPF
5-53
GAS2GB3205

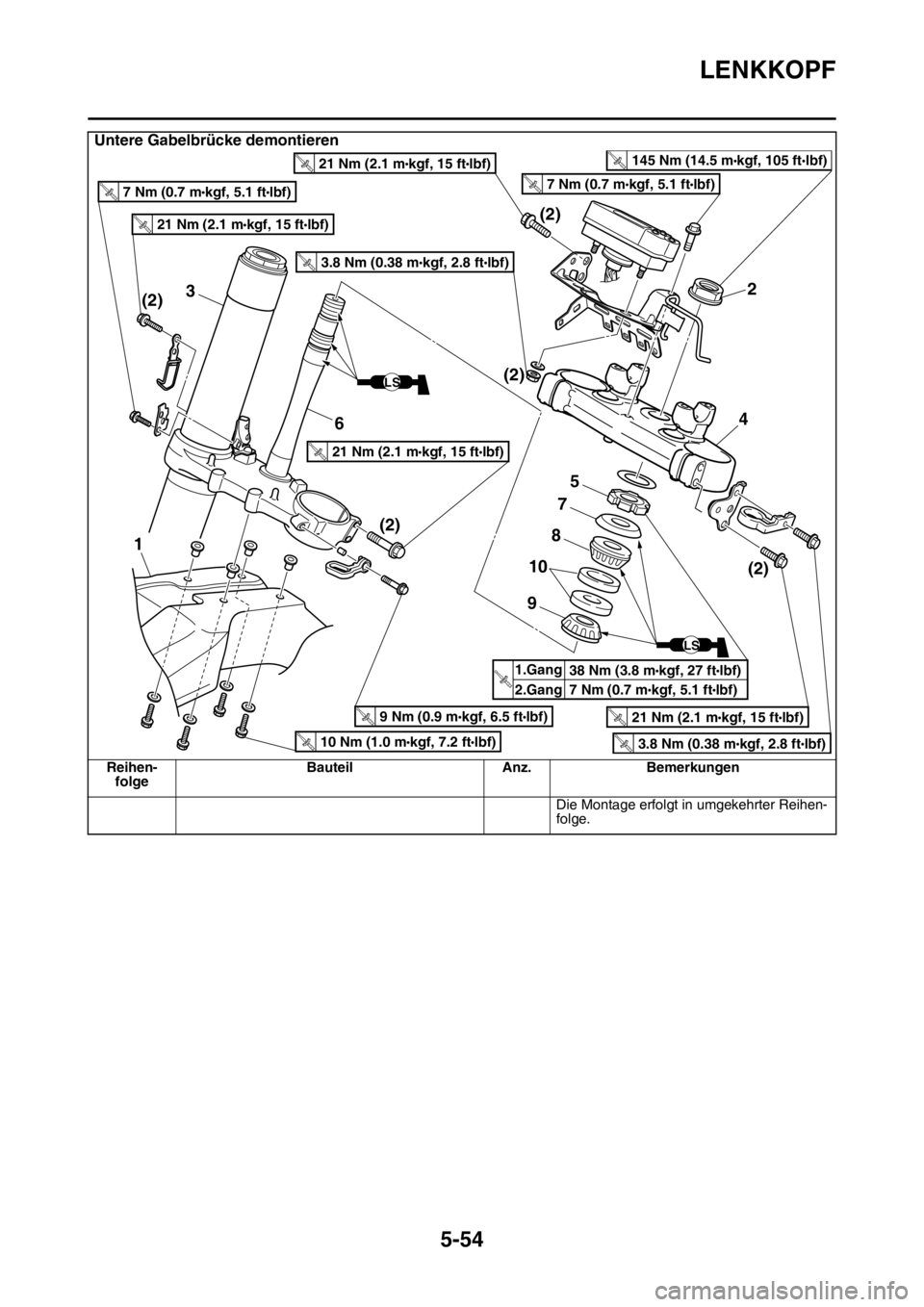

LENKKOPF

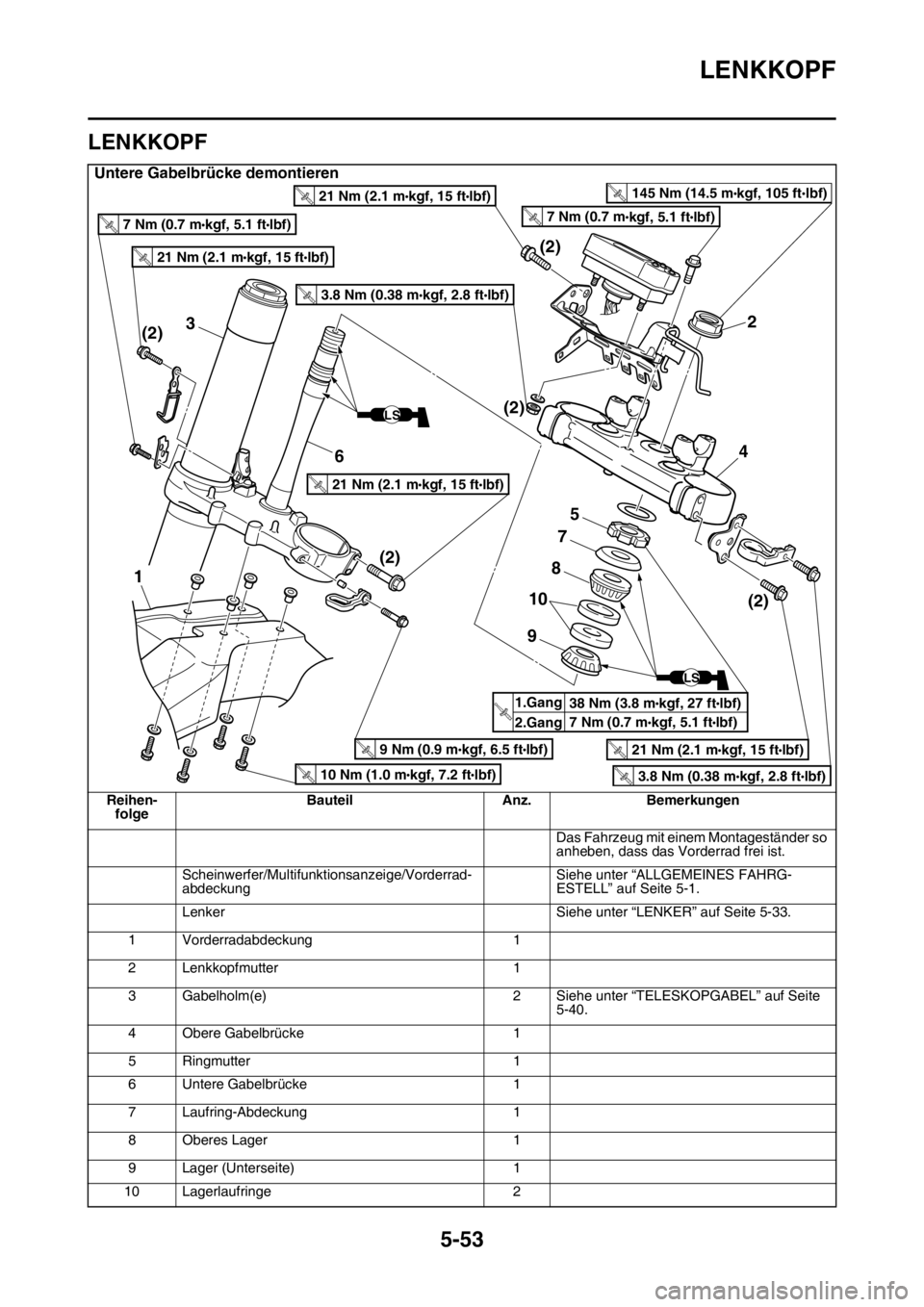

Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
Scheinwerfer/Multifunktionsanzeige/Vorderrad-
abdeckungSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lenker Siehe unter “LENKER” auf Seite 5-33.
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Gabelholm(e) 2 Siehe unter “TELESKOPGABEL” auf Seite
5-40.
4 Obere Gabelbrücke 1
5 Ringmutter 1
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1
9 Lager (Unterseite) 1
10 Lagerlaufringe 2
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
1.Gang
2.GangT.R.
LS
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T.R.145 Nm (14.5 mlbf) kgf, 105 ft
38 Nm (3.8 m
lbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft

LENKKOPF
5-54
Die Montage erfolgt in umgekehrter Reihen-
folge.
Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
1.Gang
2.GangT.R.
LS
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T.R.145 Nm (14.5 mlbf) kgf, 105 ft
38 Nm (3.8 m
lbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft

LENKKOPF
5-55

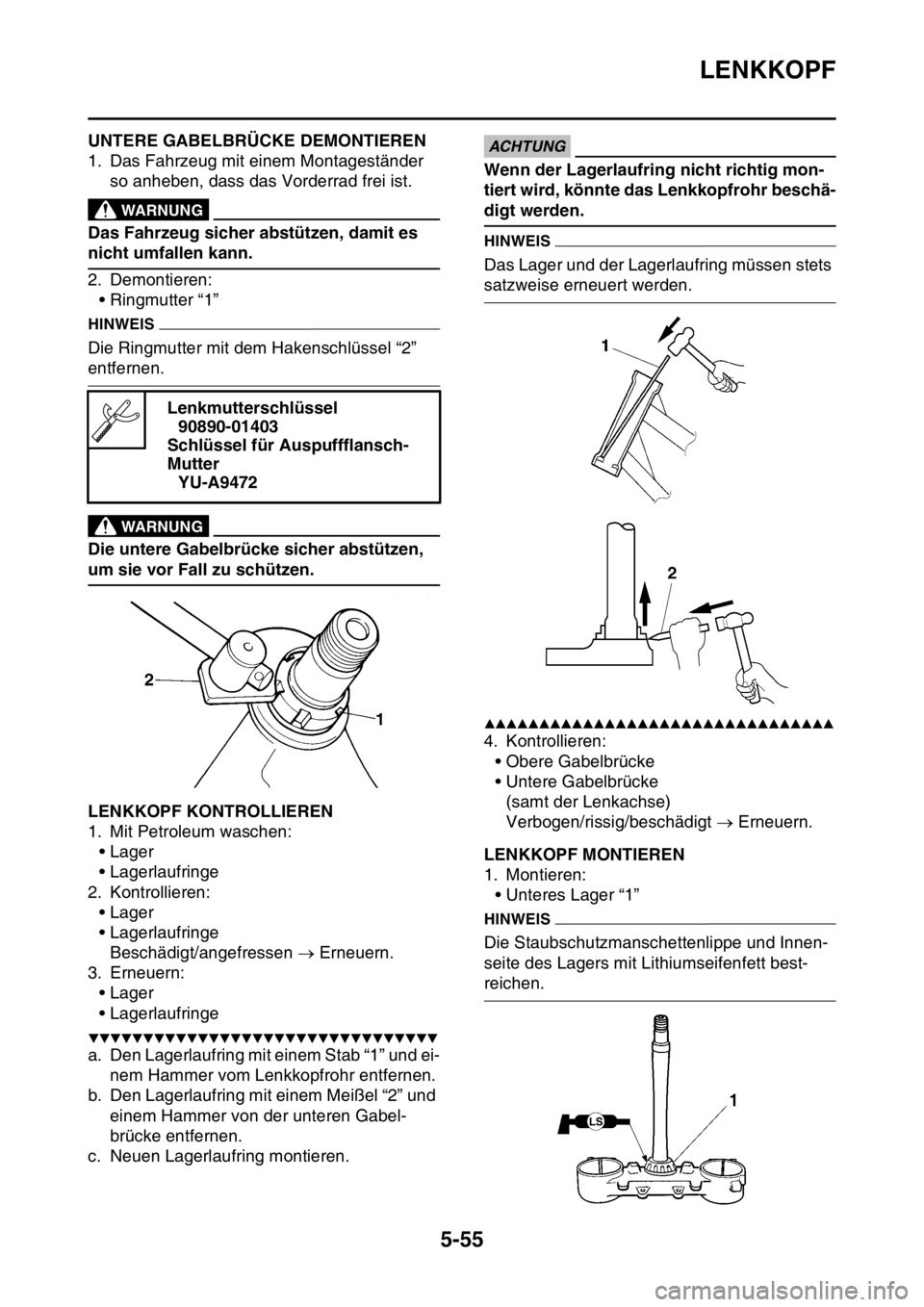

GAS2GB3206UNTERE GABELBRÜCKE DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Ringmutter “1”
HINWEIS
Die Ringmutter mit dem Hakenschlüssel “2”
entfernen.
EWA
WARNUNG
Die untere Gabelbrücke sicher abstützen,
um sie vor Fall zu schützen.
GAS2GB3207LENKKOPF KONTROLLIEREN
1. Mit Petroleum waschen:
• Lager
• Lagerlaufringe
2. Kontrollieren:
• Lager
• Lagerlaufringe
Beschädigt/angefressen  Erneuern.
3. Erneuern:
• Lager
• Lagerlaufringe
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Lagerlaufring mit einem Stab “1” und ei-
nem Hammer vom Lenkkopfrohr entfernen.
b. Den Lagerlaufring mit einem Meißel “2” und
einem Hammer von der unteren Gabel-
brücke entfernen.
c. Neuen Lagerlaufring montieren.
ECA
ACHTUNG
Wenn der Lagerlaufring nicht richtig mon-
tiert wird, könnte das Lenkkopfrohr beschä-
digt werden.
HINWEIS
Das Lager und der Lagerlaufring müssen stets
satzweise erneuert werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Kontrollieren:
• Obere Gabelbrücke
• Untere Gabelbrücke
(samt der Lenkachse)
Verbogen/rissig/beschädigt  Erneuern.
GAS2GB3208LENKKOPF MONTIEREN

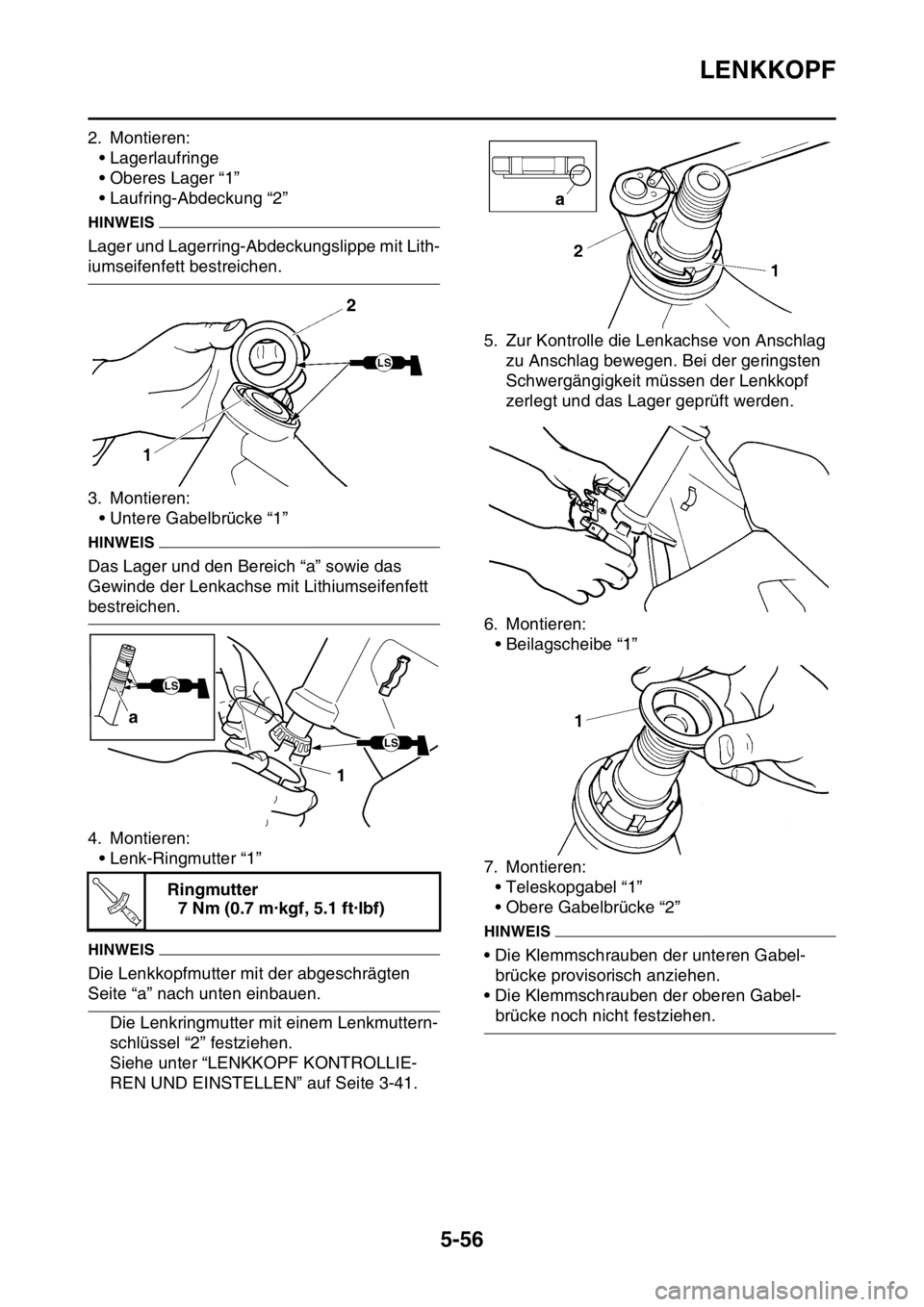

1. Montieren:
• Unteres Lager “1”
HINWEIS
Die Staubschutzmanschettenlippe und Innen-
seite des Lagers mit Lithiumseifenfett best-
reichen. Lenkmutterschlüssel
90890-01403
Schlüssel für Auspuffflansch-
Mutter
YU-A9472

LENKKOPF
5-56
2. Montieren:
• Lagerlaufringe
• Oberes Lager “1”
• Laufring-Abdeckung “2”
HINWEIS
Lager und Lagerring-Abdeckungslippe mit Lith-
iumseifenfett bestreichen.
3. Montieren:
• Untere Gabelbrücke “1”
HINWEIS
Das Lager und den Bereich “a” sowie das
Gewinde der Lenkachse mit Lithiumseifenfett
bestreichen.
4. Montieren:
• Lenk-Ringmutter “1”
HINWEIS
Die Lenkkopfmutter mit der abgeschrägten
Seite “a” nach unten einbauen.
Die Lenkringmutter mit einem Lenkmuttern-
schlüssel “2” festziehen.
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-41.5. Zur Kontrolle die Lenkachse von Anschlag
zu Anschlag bewegen. Bei der geringsten
Schwergängigkeit müssen der Lenkkopf
zerlegt und das Lager geprüft werden.
6. Montieren:
• Beilagscheibe “1”
7. Montieren:
• Teleskopgabel “1”
• Obere Gabelbrücke “2”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Ringmutter
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LS
1 a
LSLS
