NOCKENWELLE
6-12
GAS2GB3239
NOCKENWELLE

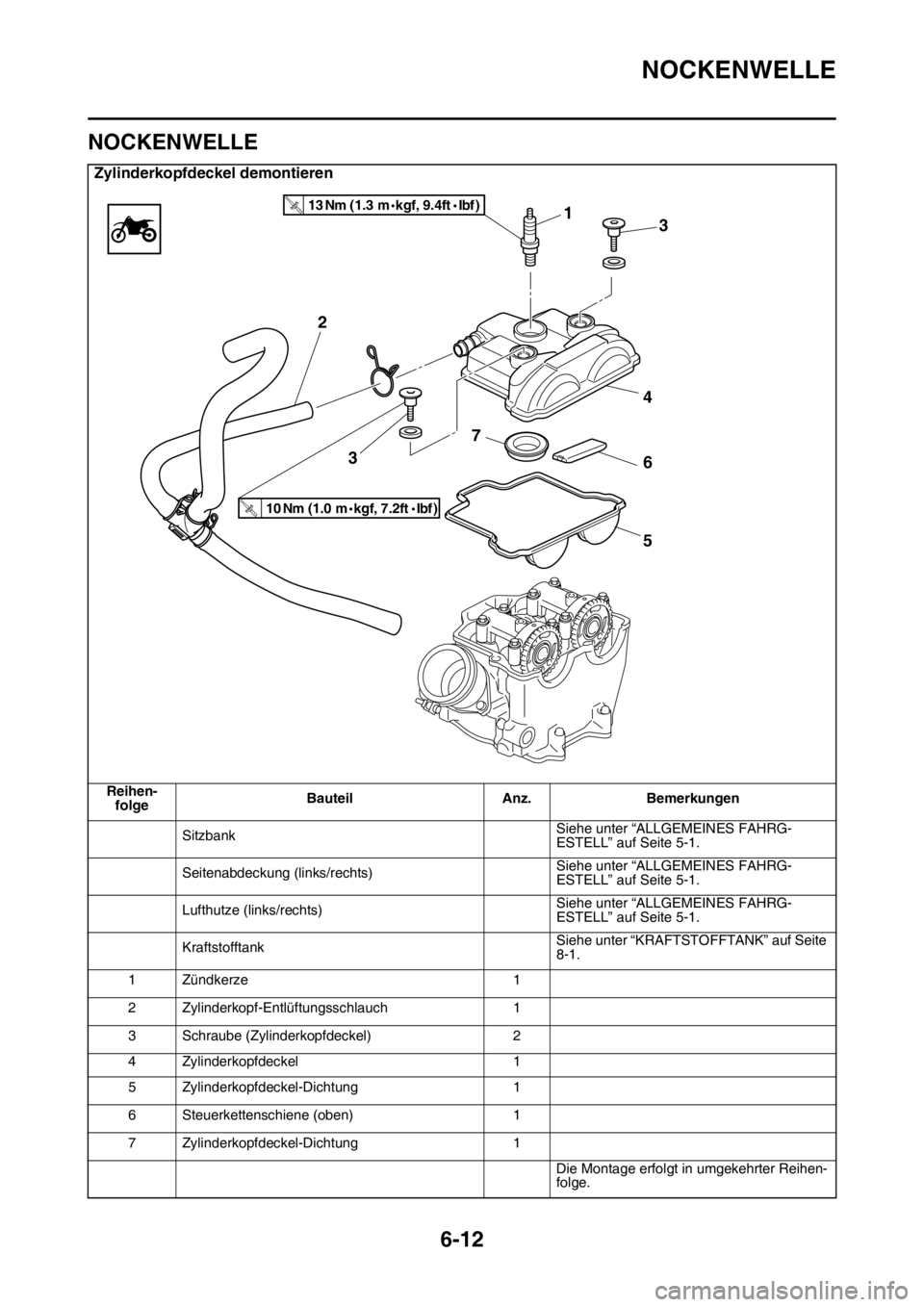

Zylinderkopfdeckel demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
1 Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 2
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1
7 Zylinderkopfdeckel-Dichtung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
1
4
6 7
5 2
3
10 Nm (1.0 m kgf, 7.2 ft Ibf )T.R.
13 Nm (1.3 m kgf, 9.4 ft Ibf )T.R.
3

NOCKENWELLE
6-13

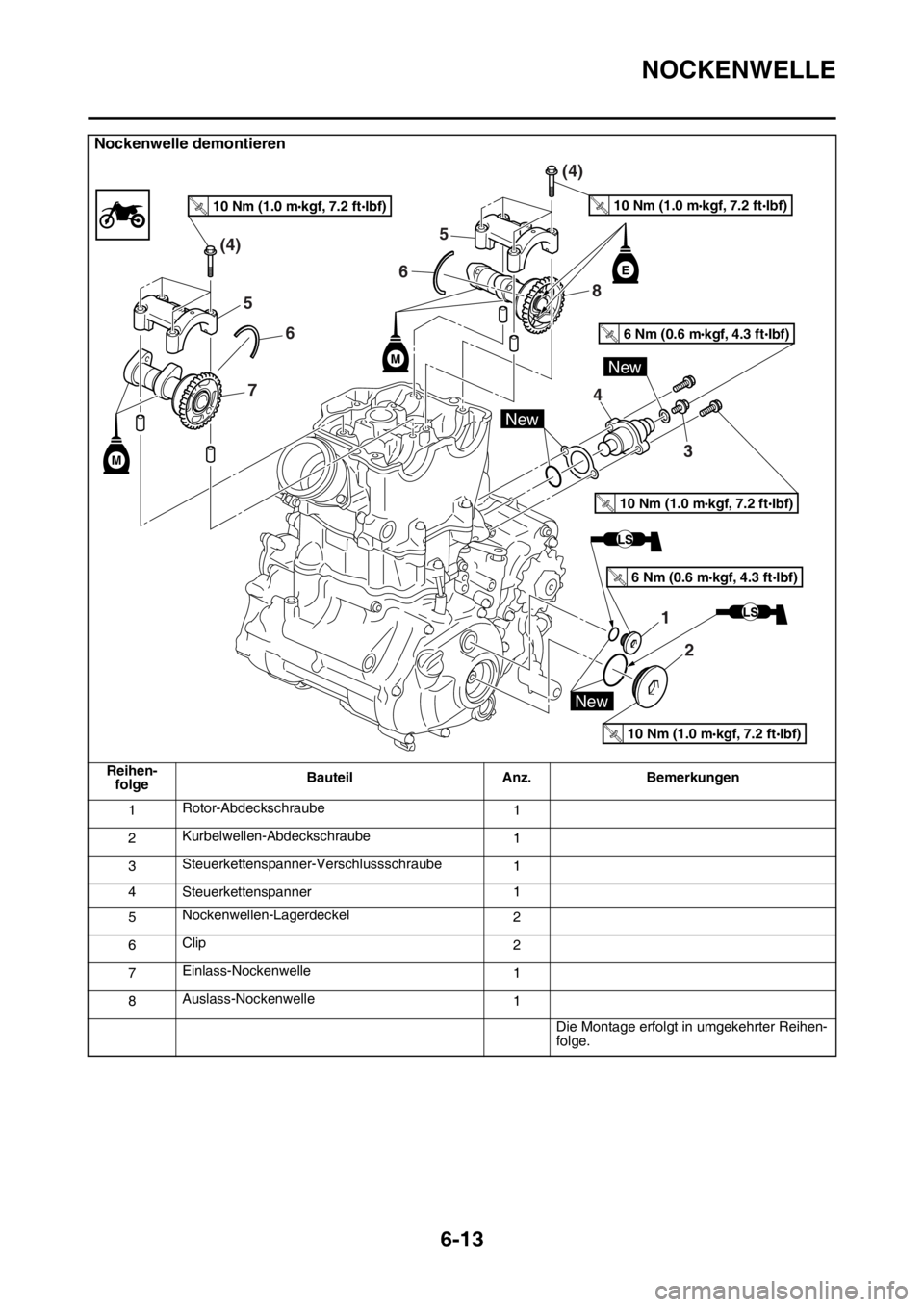

Nockenwelle demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
1Rotor-Abdeckschraube
1
2Kurbelwellen-Abdeckschraube
1
3Steuerkettenspanner-Verschlussschraube
1
4 Steuerkettenspanner 1
5Nockenwellen-Lagerdeckel
2
6Clip
2
7Einlass-Nockenwelle
1
8Auslass-Nockenwelle
1
Die Montage erfolgt in umgekehrter Reihen-
folge.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
5
8
3
4
1
2
7
6
5 (4)(4)
6
M
M
E
New
New
New

NOCKENWELLE
6-14

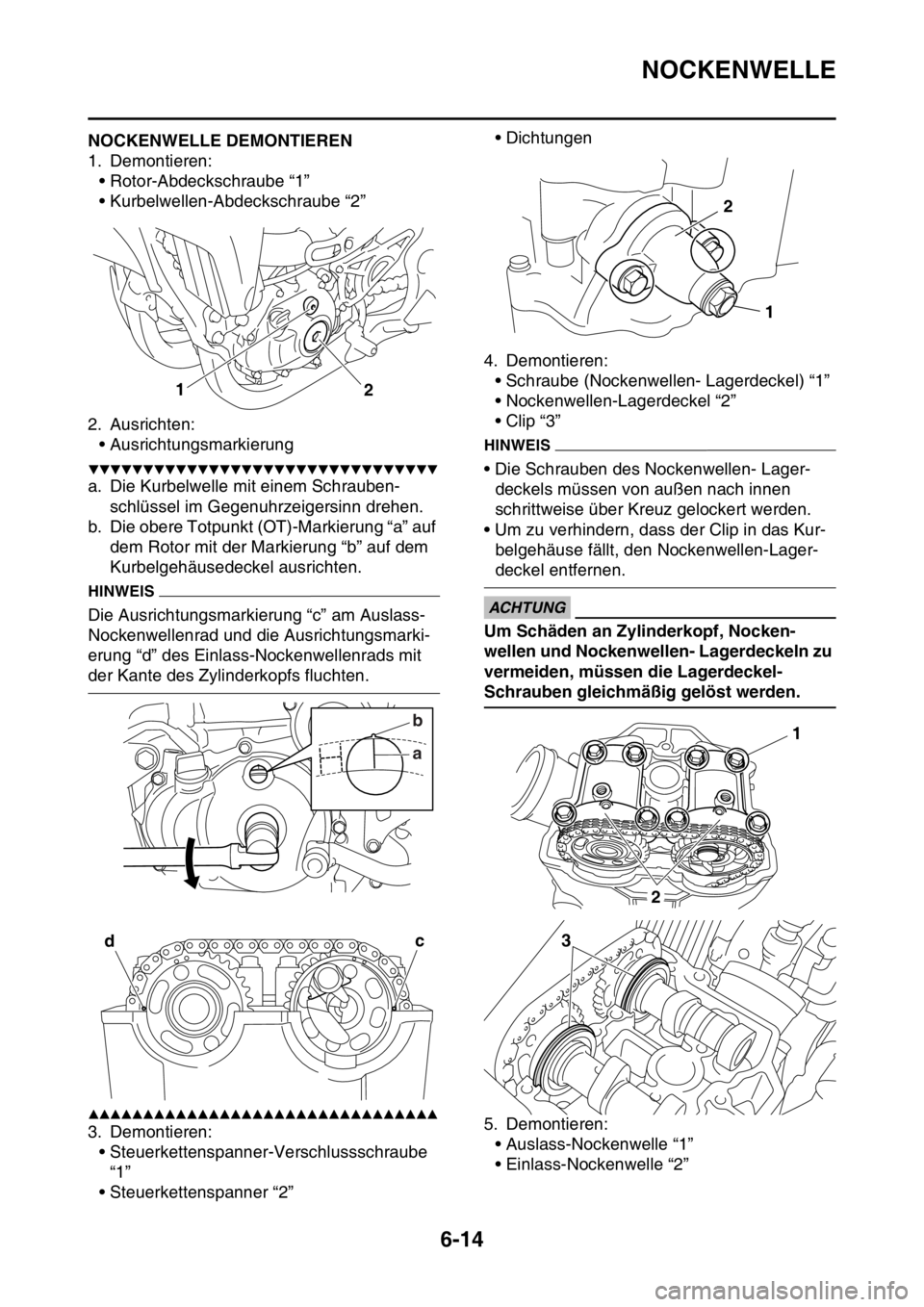

GAS2GB3240NOCKENWELLE DEMONTIEREN
1. Demontieren:
• Rotor-Abdeckschraube “1”
• Kurbelwellen-Abdeckschraube “2”
2. Ausrichten:
• Ausrichtungsmarkierung
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
b. Die obere Totpunkt (OT)-Markierung “a” auf
dem Rotor mit der Markierung “b” auf dem
Kurbelgehäusedeckel ausrichten.
HINWEIS
Die Ausrichtungsmarkierung “c” am Auslass-
Nockenwellenrad und die Ausrichtungsmarki-
erung “d” des Einlass-Nockenwellenrads mit
der Kante des Zylinderkopfs fluchten.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Demontieren:
• Steuerkettenspanner-Verschlussschraube
“1”
• Steuerkettenspanner “2”• Dichtungen
4. Demontieren:
• Schraube (Nockenwellen- Lagerdeckel) “1”
• Nockenwellen-Lagerdeckel “2”
• Clip “3”
HINWEIS
• Die Schrauben des Nockenwellen- Lager-
deckels müssen von außen nach innen
schrittweise über Kreuz gelockert werden.
• Um zu verhindern, dass der Clip in das Kur-
belgehäuse fällt, den Nockenwellen-Lager-
deckel entfernen.

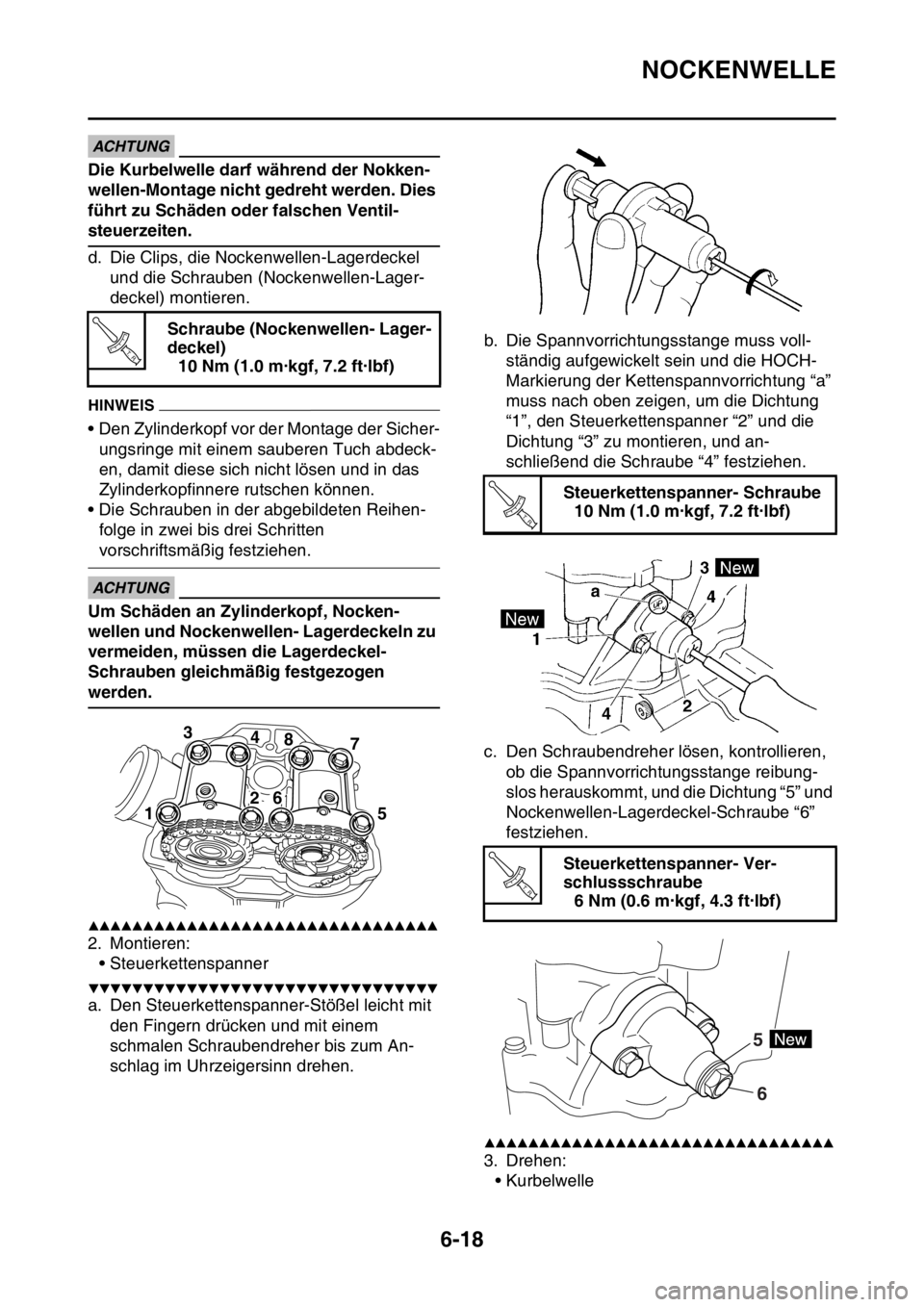

ECA
ACHTUNG
Um Schäden an Zylinderkopf, Nocken-
wellen und Nockenwellen- Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig gelöst werden.
5. Demontieren:
• Auslass-Nockenwelle “1”
• Einlass-Nockenwelle “2”
1
2
ab
dc
1 2
1
2
3

NOCKENWELLE
6-15

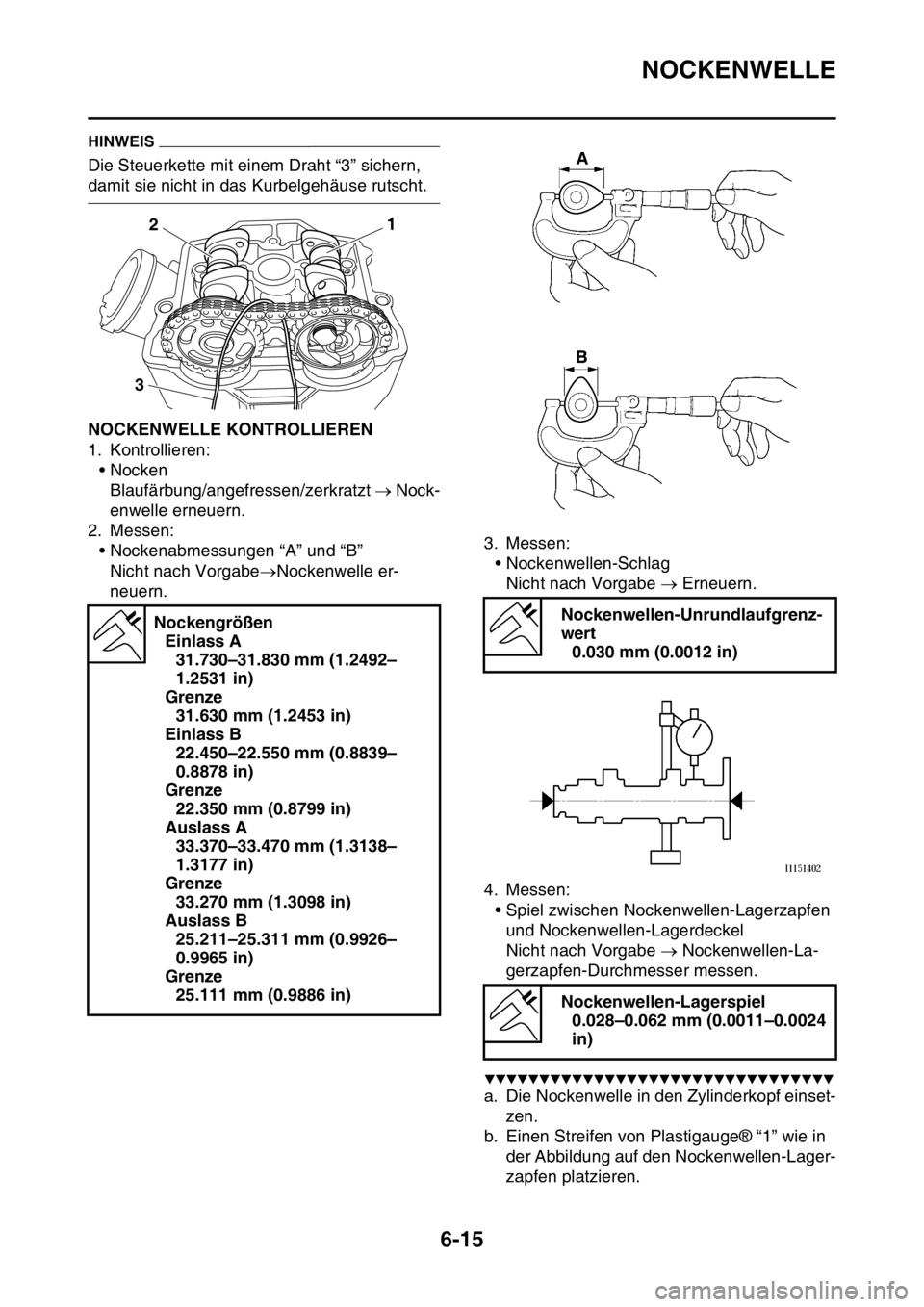

HINWEIS
Die Steuerkette mit einem Draht “3” sichern,
damit sie nicht in das Kurbelgehäuse rutscht.
GAS2GB3241NOCKENWELLE KONTROLLIEREN
1. Kontrollieren:
•Nocken
Blaufärbung/angefressen/zerkratzt  Nock-
enwelle erneuern.
2. Messen:
• Nockenabmessungen “A” und “B”
Nicht nach VorgabeNockenwelle er-
neuern.3. Messen:
• Nockenwellen-Schlag
Nicht nach Vorgabe  Erneuern.
4. Messen:
• Spiel zwischen Nockenwellen-Lagerzapfen
und Nockenwellen-Lagerdeckel
Nicht nach Vorgabe  Nockenwellen-La-
gerzapfen-Durchmesser messen.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Nockenwelle in den Zylinderkopf einset-
zen.
b. Einen Streifen von Plastigauge® “1” wie in
der Abbildung auf den Nockenwellen-Lager-
zapfen platzieren. Nockengrößen
Einlass A
31.730–31.830 mm (1.2492–
1.2531 in)
Grenze
31.630 mm (1.2453 in)
Einlass B
22.450–22.550 mm (0.8839–
0.8878 in)
Grenze
22.350 mm (0.8799 in)
Auslass A
33.370–33.470 mm (1.3138–
1.3177 in)
Grenze
33.270 mm (1.3098 in)
Auslass B
25.211–25.311 mm (0.9926–
0.9965 in)
Grenze
25.111 mm (0.9886 in)
1
2
3
Nockenwellen-Unrundlaufgrenz-
wert
0.030 mm (0.0012 in)
Nockenwellen-Lagerspiel
0.028–0.062 mm (0.0011–0.0024
in)

NOCKENWELLE
6-16

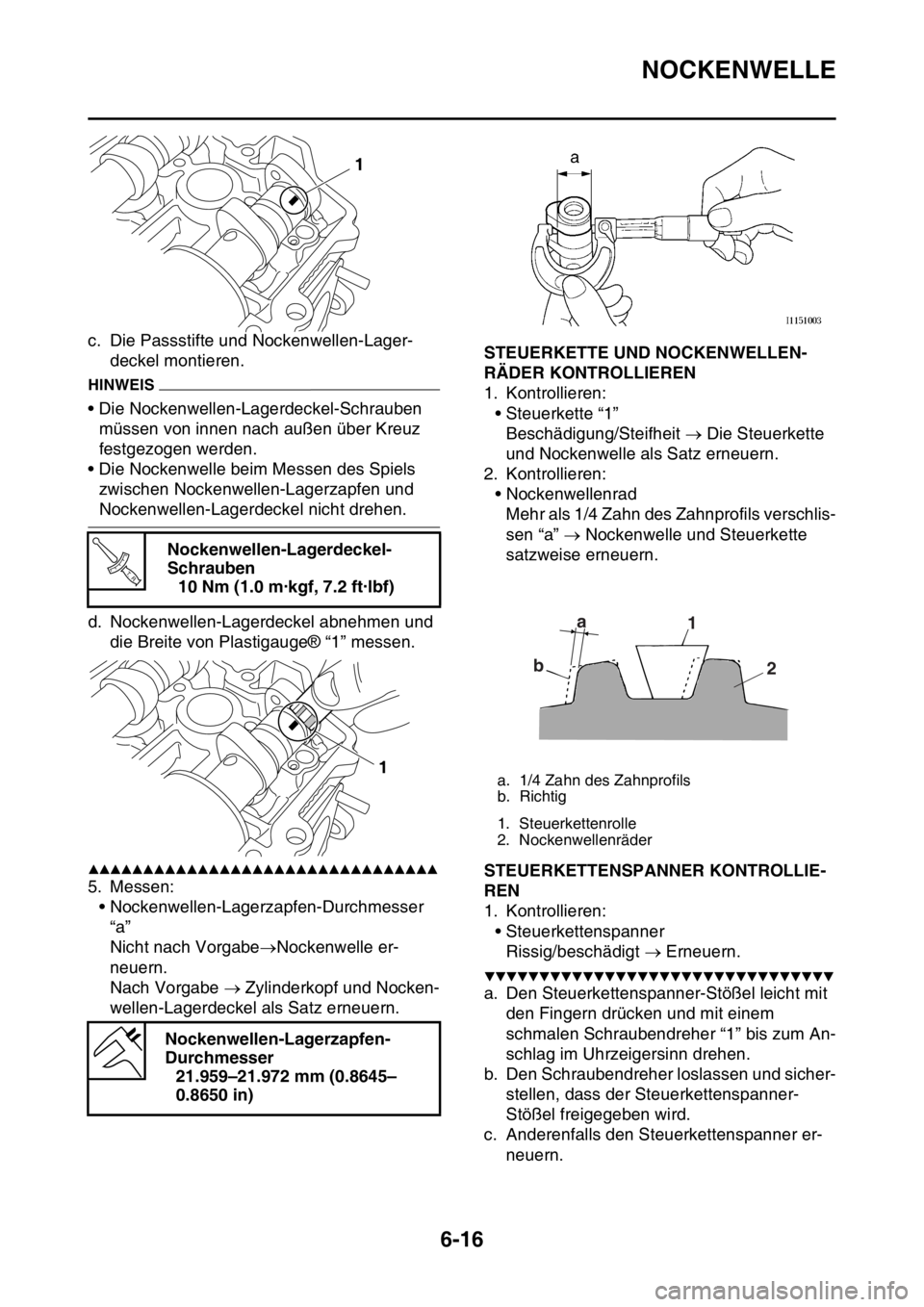

c. Die Passstifte und Nockenwellen-Lager-
deckel montieren.
HINWEIS
• Die Nockenwellen-Lagerdeckel-Schrauben
müssen von innen nach außen über Kreuz
festgezogen werden.
• Die Nockenwelle beim Messen des Spiels
zwischen Nockenwellen-Lagerzapfen und
Nockenwellen-Lagerdeckel nicht drehen.
d. Nockenwellen-Lagerdeckel abnehmen und
die Breite von Plastigauge® “1” messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Messen:
• Nockenwellen-Lagerzapfen-Durchmesser
“a”
Nicht nach VorgabeNockenwelle er-
neuern.
Nach Vorgabe  Zylinderkopf und Nocken-
wellen-Lagerdeckel als Satz erneuern.
GAS2GB3242STEUERKETTE UND NOCKENWELLEN-
RÄDER KONTROLLIEREN
1. Kontrollieren:
• Steuerkette “1”
Beschädigung/Steifheit  Die Steuerkette
und Nockenwelle als Satz erneuern.
2. Kontrollieren:
• Nockenwellenrad
Mehr als 1/4 Zahn des Zahnprofils verschlis-
sen “a”  Nockenwelle und Steuerkette
satzweise erneuern.
GAS2GB3243STEUERKETTENSPANNER KONTROLLIE-
REN
1. Kontrollieren:
• Steuerkettenspanner
Rissig/beschädigt  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher “1” bis zum An-
schlag im Uhrzeigersinn drehen.
b. Den Schraubendreher loslassen und sicher-
stellen, dass der Steuerkettenspanner-
Stößel freigegeben wird.
c. Anderenfalls den Steuerkettenspanner er-
neuern. Nockenwellen-Lagerdeckel-
Schrauben
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Nockenwellen-Lagerzapfen-
Durchmesser
21.959–21.972 mm (0.8645–
0.8650 in)
1
T R..
1a. 1/4 Zahn des Zahnprofils
b. Richtig
1. Steuerkettenrolle
2. Nockenwellenräder
a
b1
2

NOCKENWELLE
6-17
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

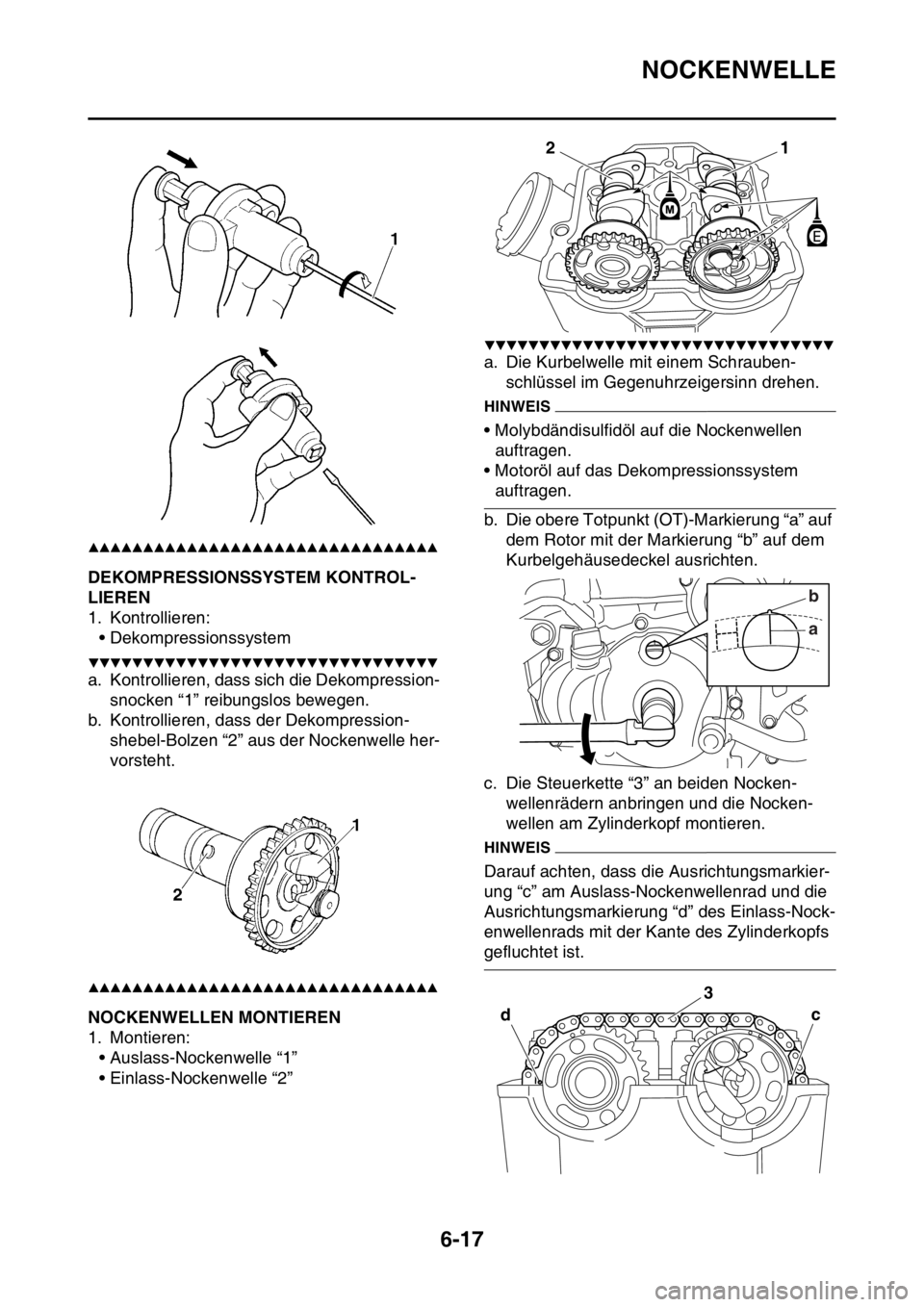

GAS2GB3244DEKOMPRESSIONSSYSTEM KONTROL-
LIEREN
1. Kontrollieren:
• Dekompressionssystem
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Kontrollieren, dass sich die Dekompression-
snocken “1” reibungslos bewegen.
b. Kontrollieren, dass der Dekompression-
shebel-Bolzen “2” aus der Nockenwelle her-
vorsteht.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3245NOCKENWELLEN MONTIEREN
1. Montieren:
• Auslass-Nockenwelle “1”
• Einlass-Nockenwelle “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
HINWEIS
• Molybdändisulfidöl auf die Nockenwellen
auftragen.
• Motoröl auf das Dekompressionssystem
auftragen.
b. Die obere Totpunkt (OT)-Markierung “a” auf
dem Rotor mit der Markierung “b” auf dem
Kurbelgehäusedeckel ausrichten.
c. Die Steuerkette “3” an beiden Nocken-
wellenrädern anbringen und die Nocken-
wellen am Zylinderkopf montieren.
HINWEIS
Darauf achten, dass die Ausrichtungsmarkier-
ung “c” am Auslass-Nockenwellenrad und die
Ausrichtungsmarkierung “d” des Einlass-Nock-
enwellenrads mit der Kante des Zylinderkopfs
gefluchtet ist.
1
2
ab
dc
3

NOCKENWELLE
6-18
ECA
ACHTUNG
Die Kurbelwelle darf während der Nokken-
wellen-Montage nicht gedreht werden. Dies
führt zu Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips, die Nockenwellen-Lagerdeckel
und die Schrauben (Nockenwellen-Lager-
deckel) montieren.
HINWEIS
• Den Zylinderkopf vor der Montage der Sicher-
ungsringe mit einem sauberen Tuch abdeck-
en, damit diese sich nicht lösen und in das
Zylinderkopfinnere rutschen können.
• Die Schrauben in der abgebildeten Reihen-
folge in zwei bis drei Schritten
vorschriftsmäßig festziehen.
ECA
ACHTUNG
Um Schäden an Zylinderkopf, Nocken-
wellen und Nockenwellen- Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig festgezogen
werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Montieren:
• Steuerkettenspanner
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher bis zum An-
schlag im Uhrzeigersinn drehen.b. Die Spannvorrichtungsstange muss voll-
ständig aufgewickelt sein und die HOCH-
Markierung der Kettenspannvorrichtung “a”
muss nach oben zeigen, um die Dichtung
“1”, den Steuerkettenspanner “2” und die
Dichtung “3” zu montieren, und an-
schließend die Schraube “4” festziehen.
c. Den Schraubendreher lösen, kontrollieren,
ob die Spannvorrichtungsstange reibung-
slos herauskommt, und die Dichtung “5” und
Nockenwellen-Lagerdeckel-Schraube “6”
festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Drehen:
• Kurbelwelle Schraube (Nockenwellen- Lager-
deckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
3
4
8
7
15
26
Steuerkettenspanner- Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Steuerkettenspanner- Ver-
schlussschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5

NOCKENWELLE
6-19

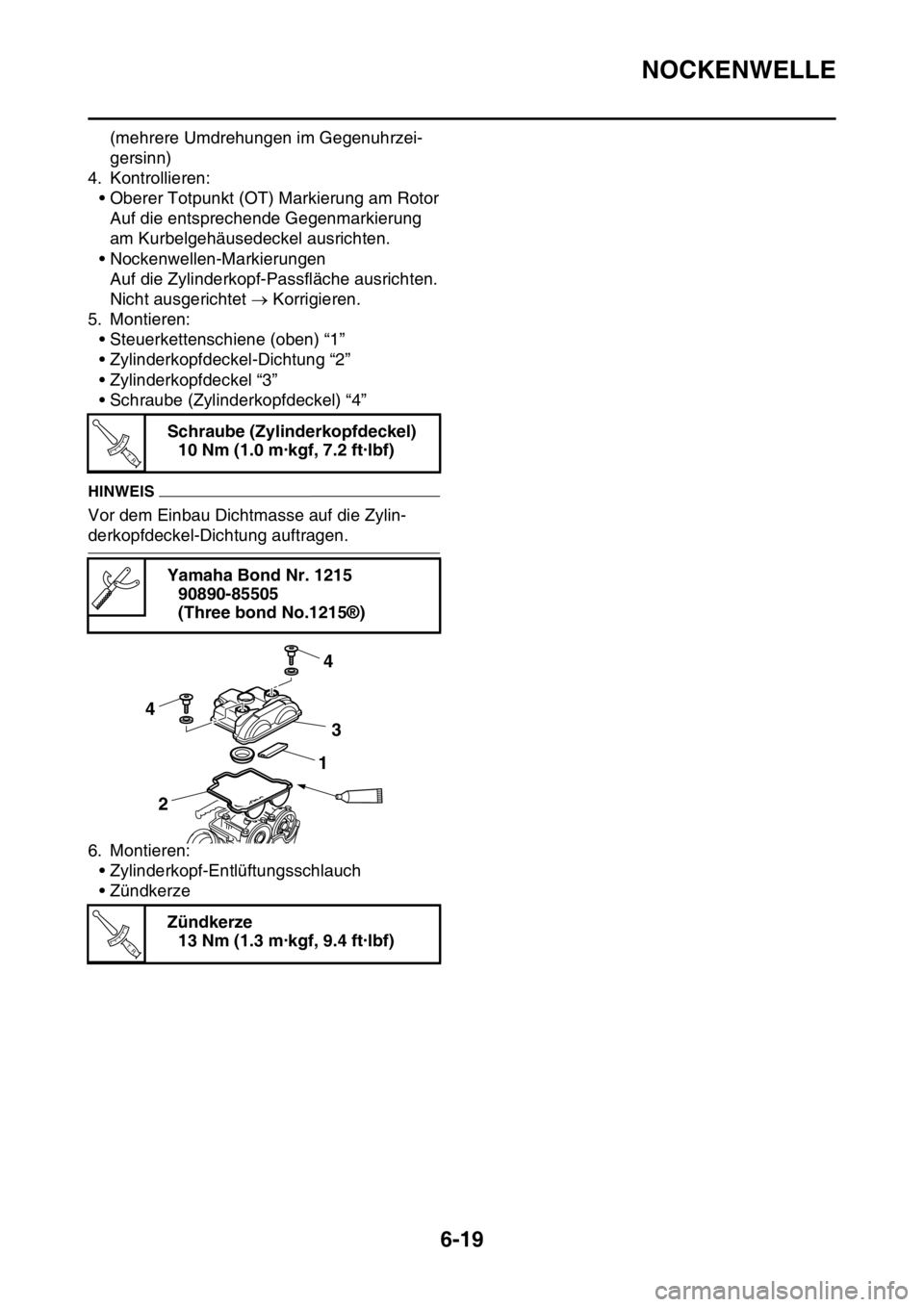

(mehrere Umdrehungen im Gegenuhrzei-
gersinn)
4. Kontrollieren:
• Oberer Totpunkt (OT) Markierung am Rotor
Auf die entsprechende Gegenmarkierung
am Kurbelgehäusedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche ausrichten.
Nicht ausgerichtet  Korrigieren.
5. Montieren:
• Steuerkettenschiene (oben) “1”
• Zylinderkopfdeckel-Dichtung “2”
• Zylinderkopfdeckel “3”
• Schraube (Zylinderkopfdeckel) “4”
HINWEIS
Vor dem Einbau Dichtmasse auf die Zylin-
derkopfdeckel-Dichtung auftragen.
6. Montieren:
• Zylinderkopf-Entlüftungsschlauch
• ZündkerzeSchraube (Zylinderkopfdeckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Yamaha Bond Nr. 1215
90890-85505
(Three bond No.1215®)
Zündkerze
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..

ZYLINDERKOPF
6-20
GAS2GB3246
ZYLINDERKOPF

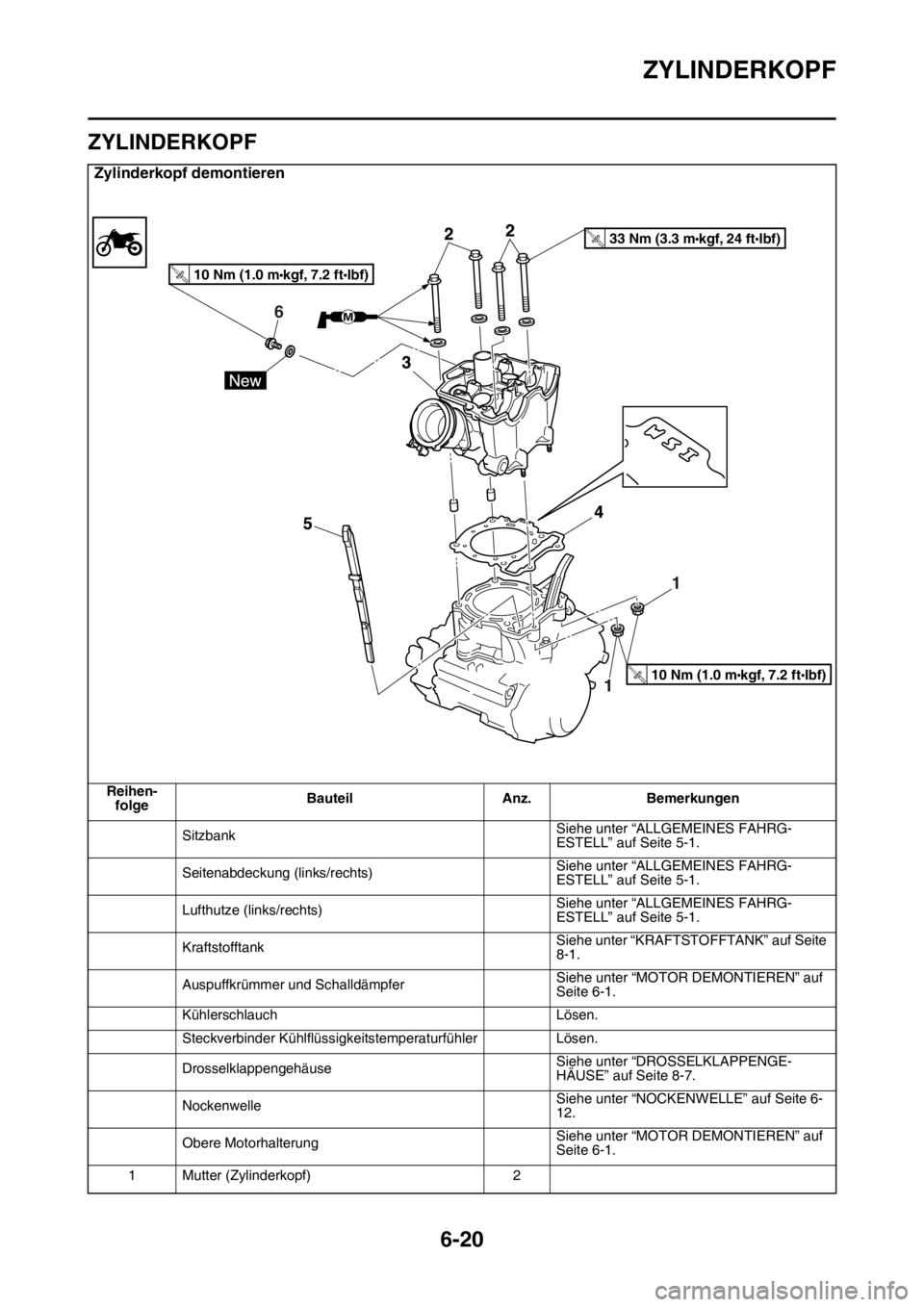

Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
Auspuffkrümmer und SchalldämpferSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
Kühlerschlauch Lösen.
Steckverbinder Kühlflüssigkeitstemperaturfühler Lösen.
DrosselklappengehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 8-7.
NockenwelleSiehe unter “NOCKENWELLE” auf Seite 6-
12.
Obere MotorhalterungSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
1 Mutter (Zylinderkopf) 2
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ZYLINDERKOPF
6-21
2 Zylinderkopf-Schrauben 4
3 Zylinderkopf 1
4 Zylinderkopf-Dichtung 1
5 Steuerkettenschiene (einlassseitig) 1
6 Ölkontrollschraube 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
