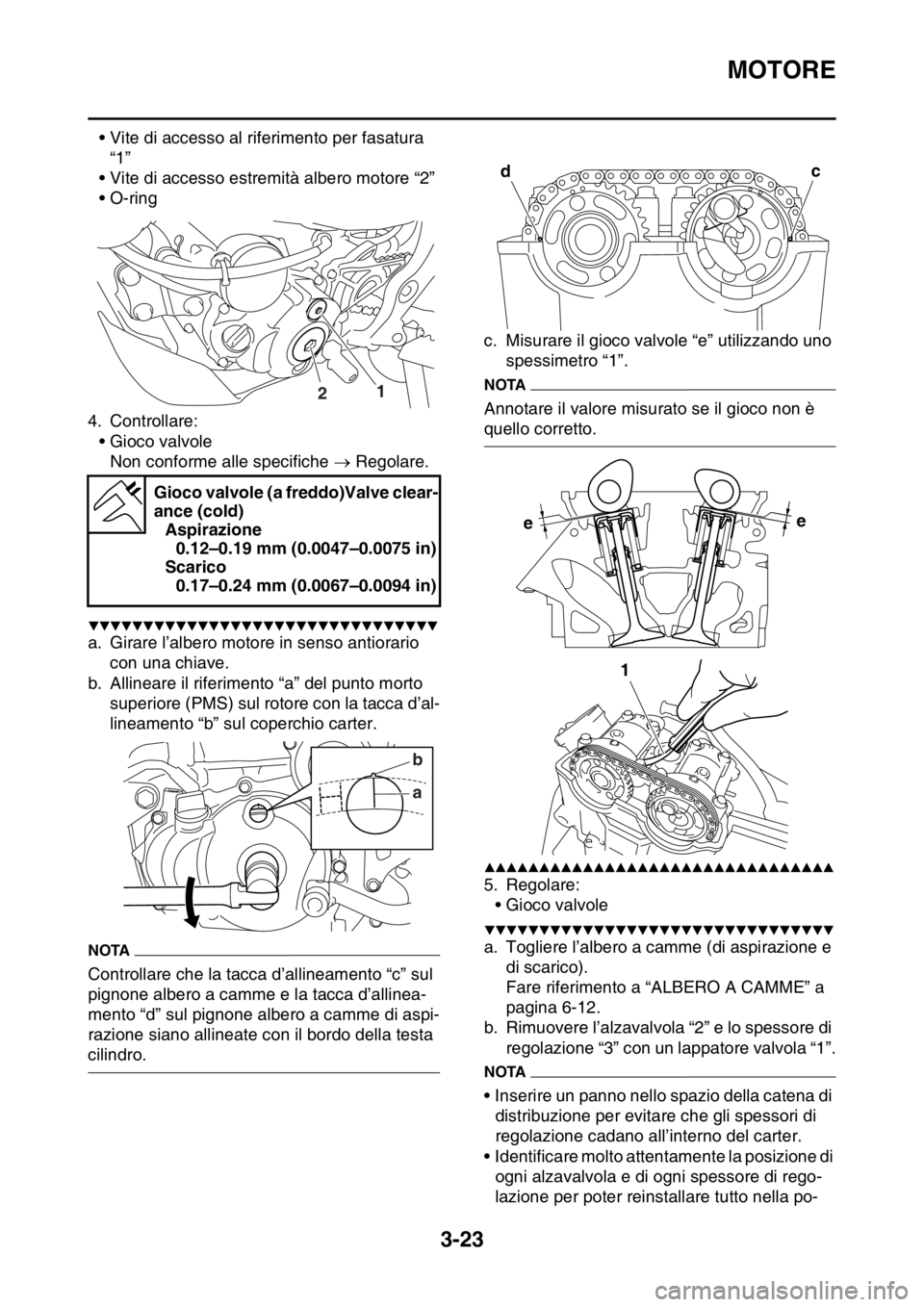

Page 121 of 444

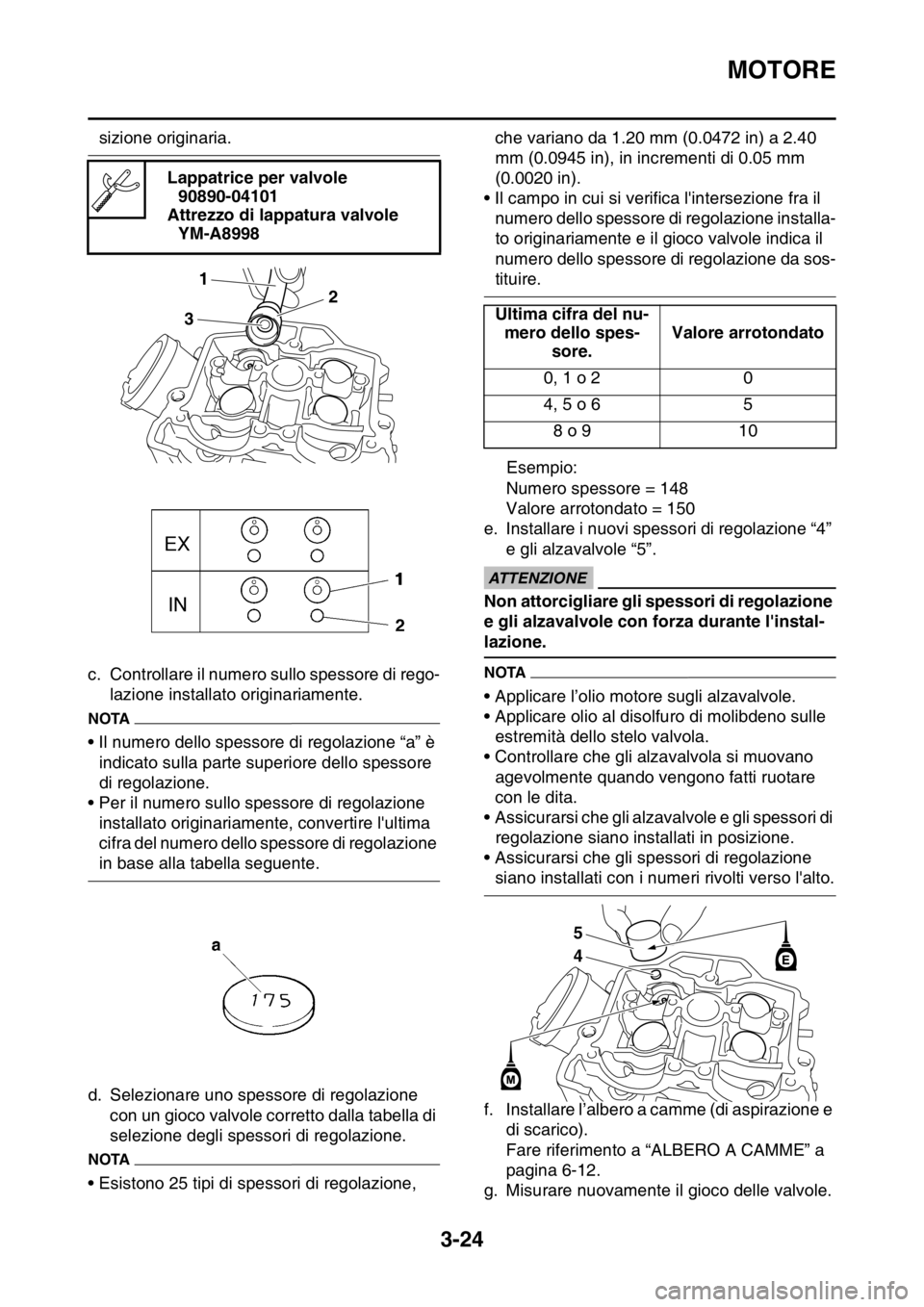

YAMAHA WR 250F 2016  Manuale duso (in Italian) MOTORE
3-23
• Vite di accesso al riferimento per fasatura
“1”
• Vite di accesso estremità albero motore “2”
• O-ring
4. Controllare:
• Gioco valvole
Non conforme alle specifiche 

Page 122 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) MOTORE
3-24
sizione originaria.
c. Controllare il numero sullo spessore di rego-
lazione installato originariamente.
NOTA
• Il numero dello spessore di regolazione “a” è
indicato sulla parte s

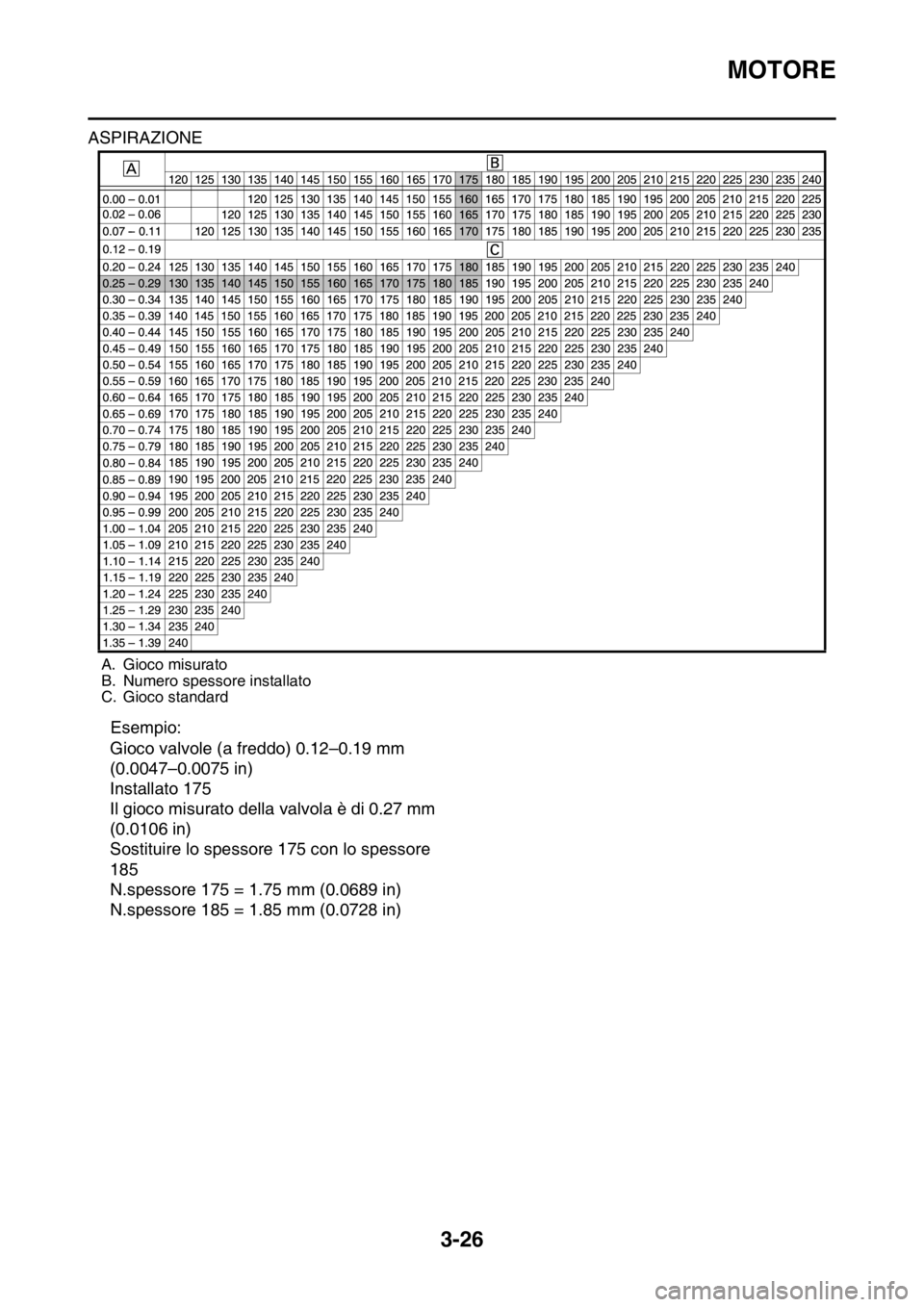

Page 123 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) MOTORE
3-25
h. Se il gioco delle valvole continua a non rien-
trare nelle specifiche, ripetere la regolazione
del gioco delle valvole fino a rientrare nelle
specifiche.
▲▲▲▲▲▲▲▲▲

Page 124 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) MOTORE
3-26
ASPIRAZIONE

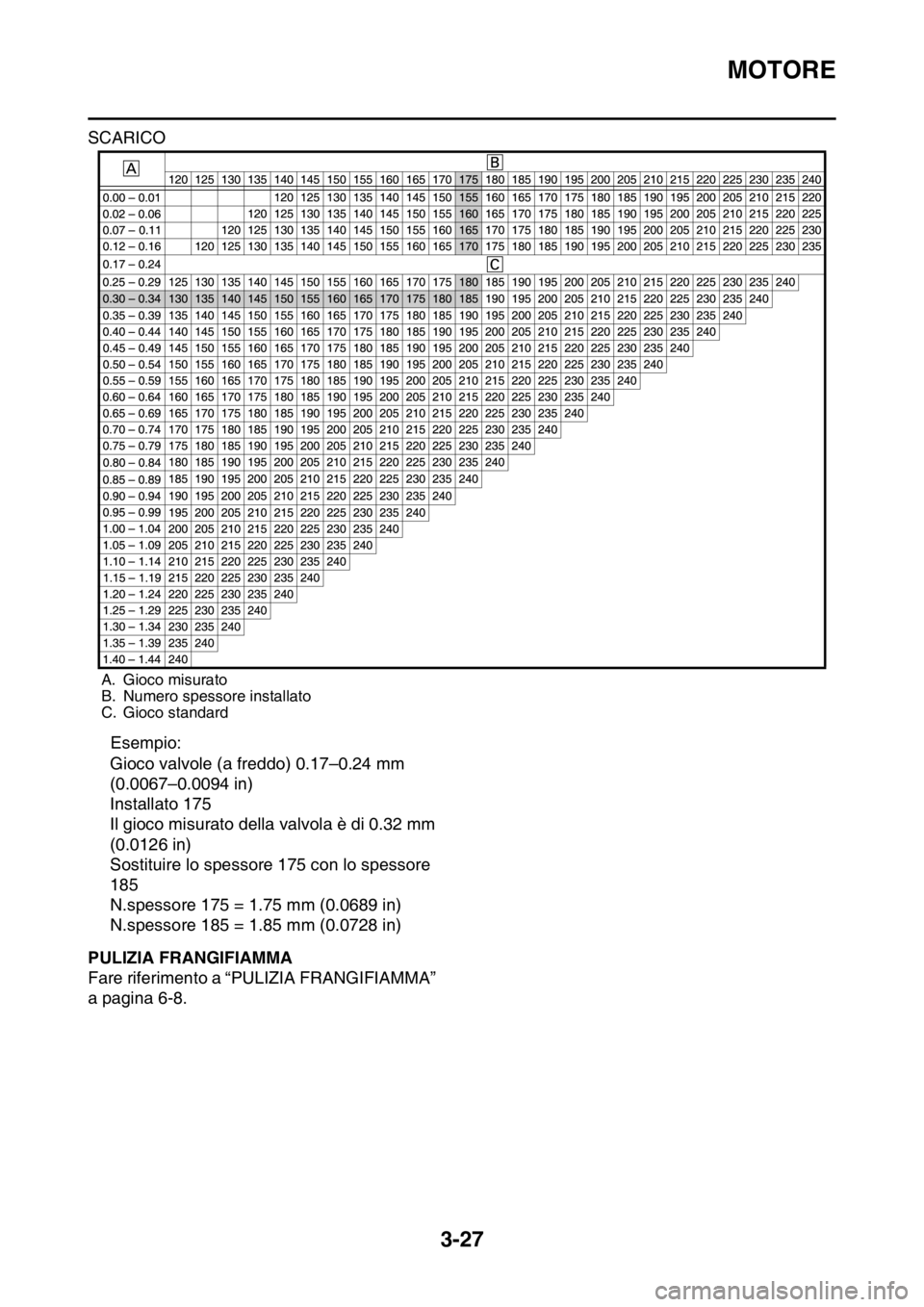

   Esempio:
Gioco valvole (a freddo) 0.12–0.19 mm
(0.0047–0.0075 in)
Installato 175
Il gioco misurato della valvola è di 0.27 mm
(0.0106 in)
Sostituire lo spessore 175

Page 125 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) MOTORE
3-27
SCARICO
   Esempio:
Gioco valvole (a freddo) 0.17–0.24 mm
(0.0067–0.0094 in)
Installato 175
Il gioco misurato della valvola è di 0.32 mm
(0.0126 in)
Sostituire lo spessore 175 con

Page 126 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) TELAIO
3-28
HAS2GB3103
TELAIO
HAS2GB3104SPURGO DELL’IMPIANTO FRENIEWA
AVVERTENZA
Spurgare limpianto freni nei seguenti casi:
• Il circuito è stato smontato.
• Un tubo del freno viene allentato

Page 127 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) TELAIO
3-29

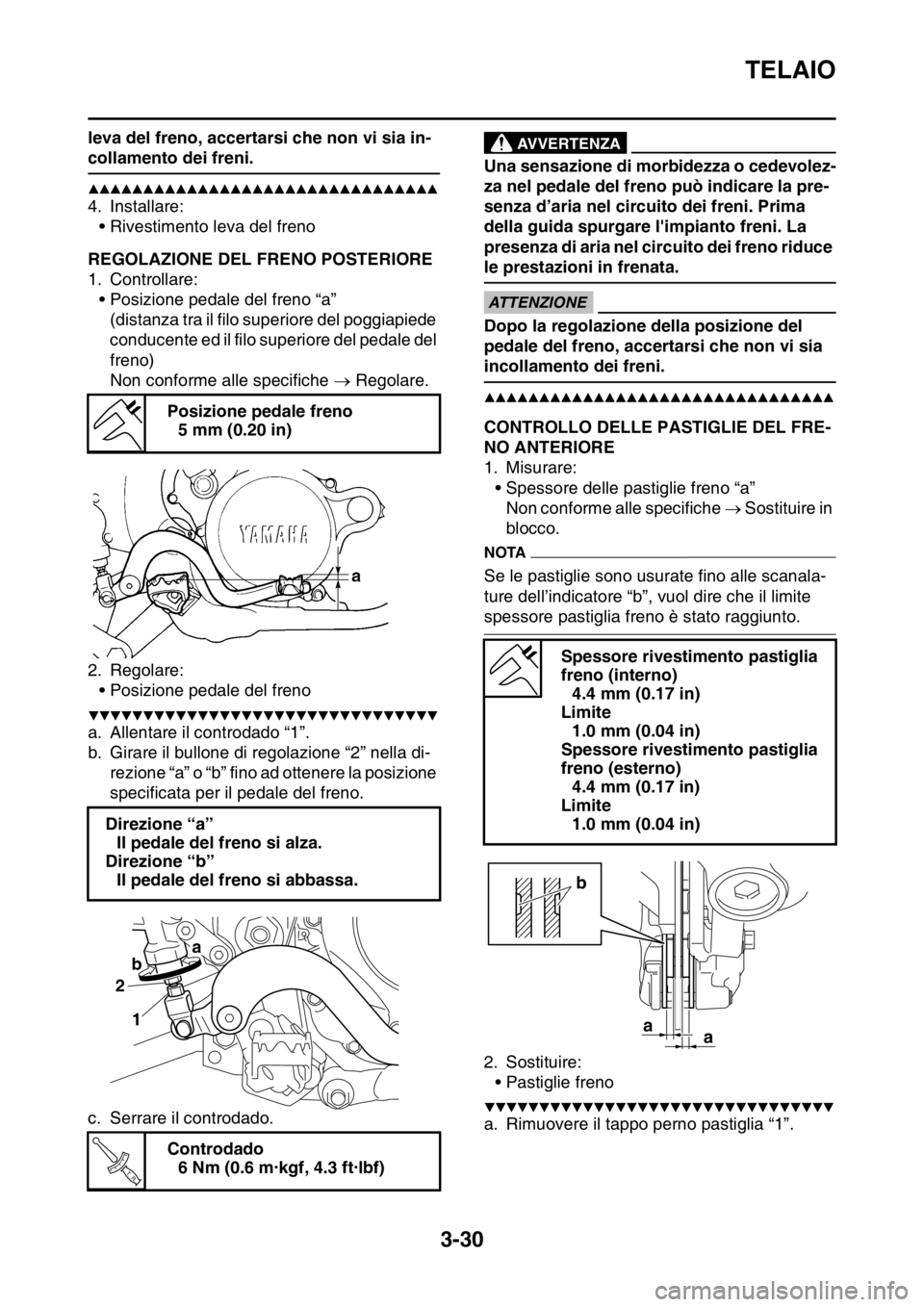

HAS2GB3105CONTROLLO DEL TUBO FLESSIBILE DEL
FRENO
1. Controllare:
• Tubo freno “1”
Incrinature/danni/usura  Sostituire.
2. Controllare:
• Fascetta serratubo freno
Collegamento

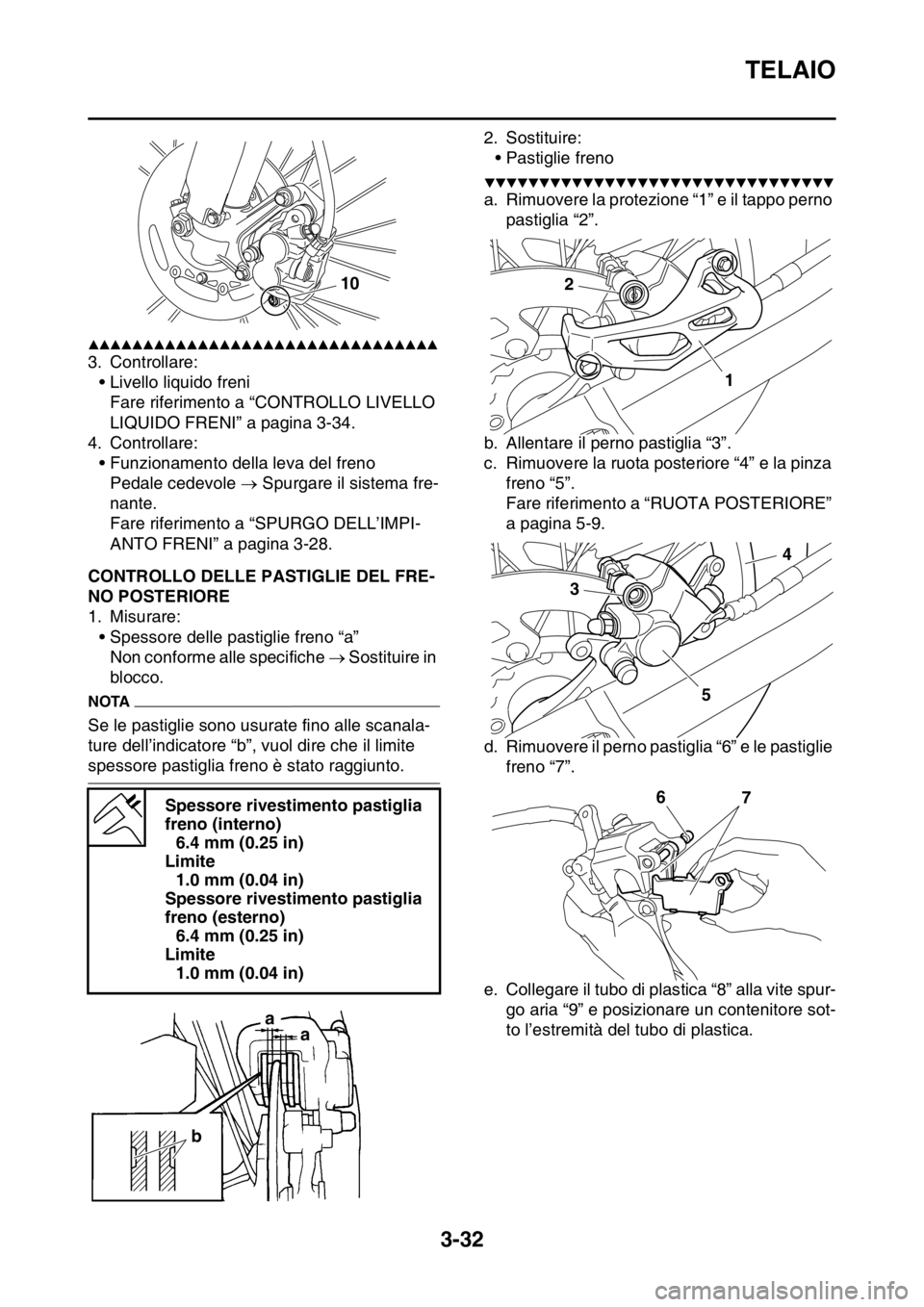

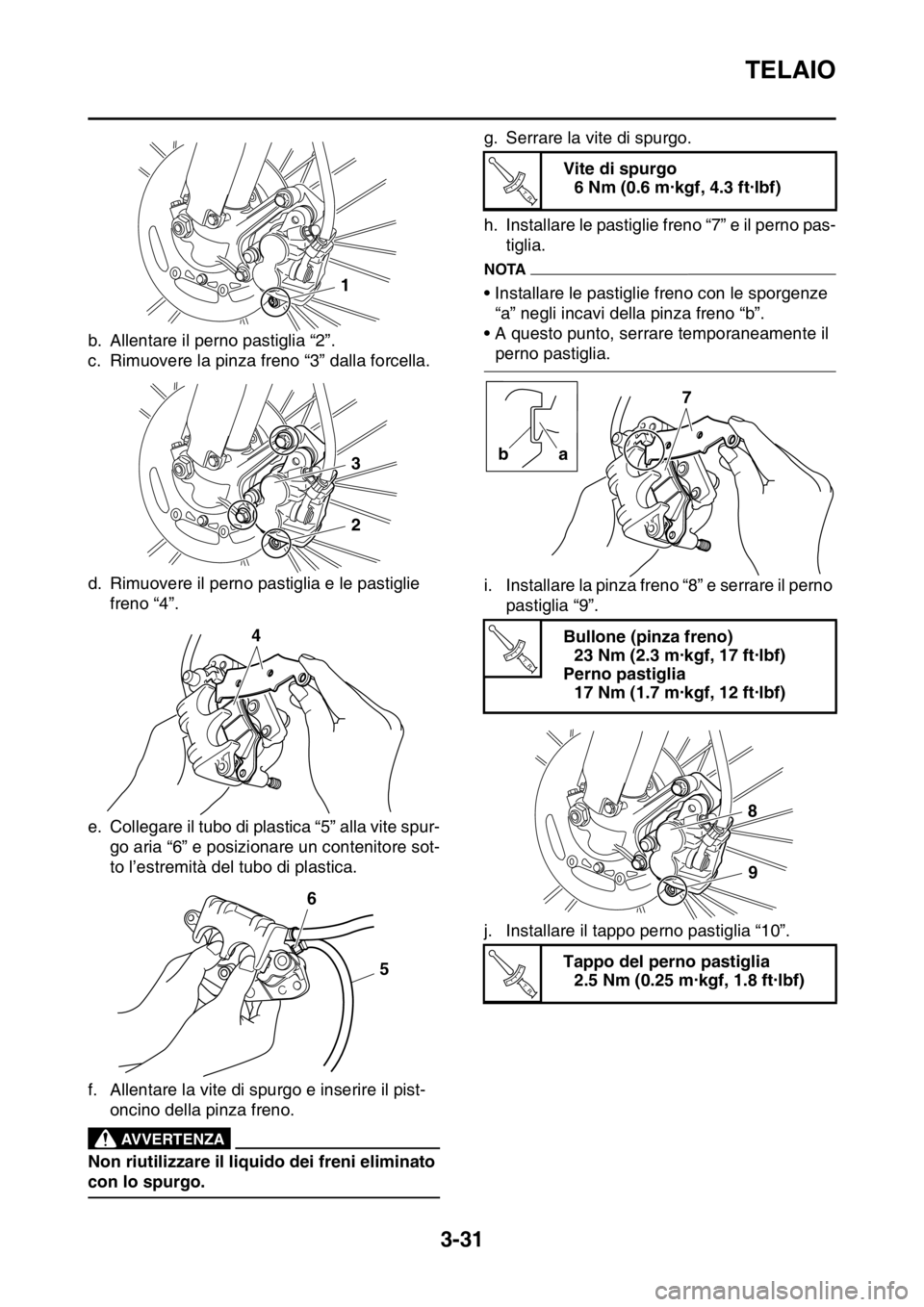

Page 128 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) TELAIO
3-30
leva del freno, accertarsi che non vi sia in-
collamento dei freni.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Installare:
• Rive

Page 129 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) TELAIO
3-31
b. Allentare il perno pastiglia “2”.
c. Rimuovere la pinza freno “3” dalla forcella.
d. Rimuovere il perno pastiglia e le pastiglie
freno “4”.
e. Collegare il tubo di plastica

Page 130 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) TELAIO
3-32
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Controllare:
• Livello liquido freni
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO
