YAMAHA WR 400F 2000 Notices Demploi (in French)

4 - 44
ENG
EMBRAYAGE
EMBRAYAGE

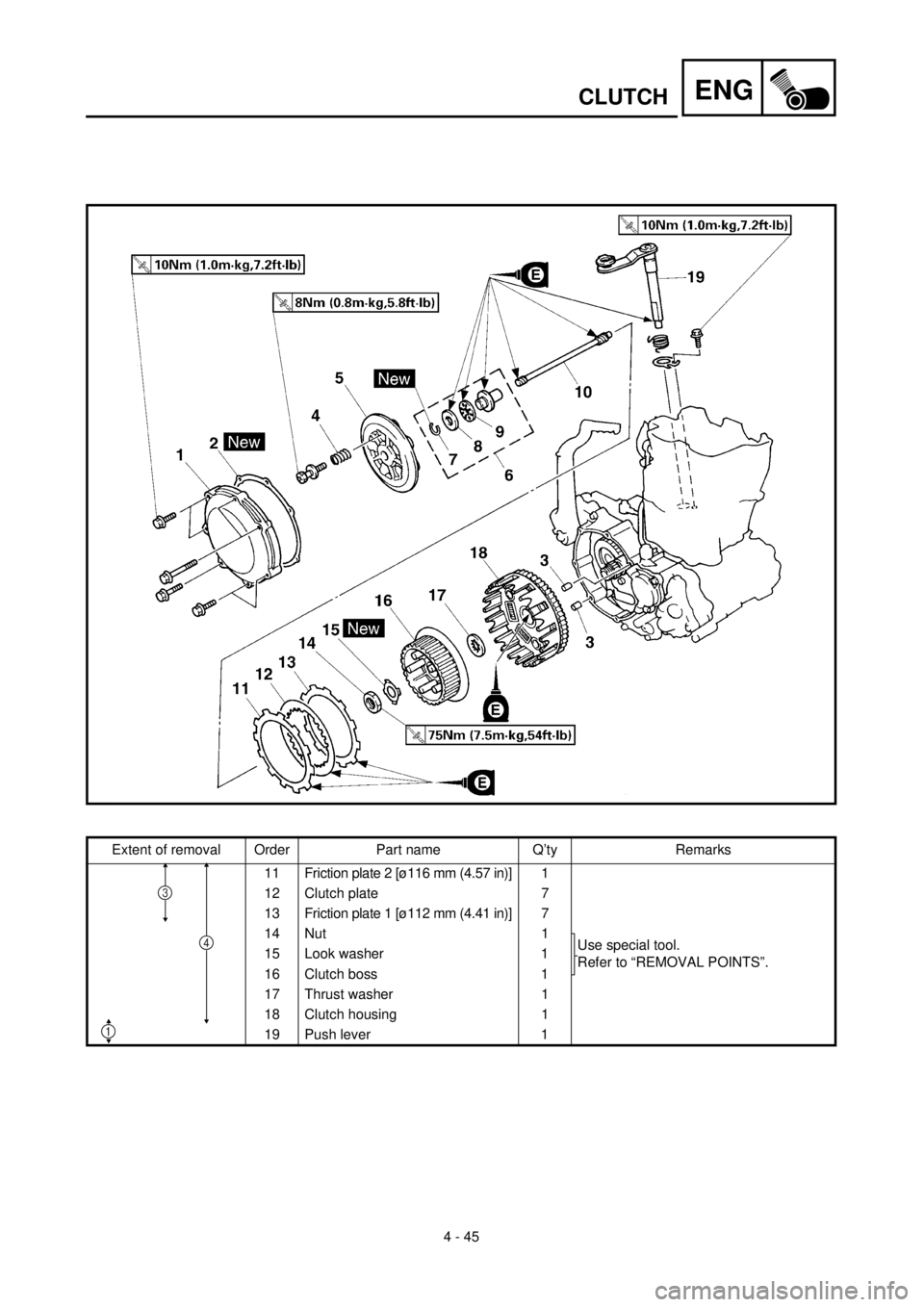

Organisation de la dépose:1 Dépose de la tige de commande et du levier de poussée 2 Démontage de la tige de commande 1
3 Dépose du disque de friction et du disque d’embrayage 4 Dépose du carter d’embrayage
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
DE MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3 Goujon 2
4 Ressort d’embrayage 5
5 Plateau de pression 1
6 Tige de commande 1 1
7 Circlip 1
8 Rondelle plate 1
9 Roulement 1
10Tige de commande 2
1
1
1
2
34
EMBRAYAGE
KUPPLUNG
EMBRAGUE
KUPPLUNG
KUPPLUNG
Demontage-Arbeiten:1 Druckstange u. -hebel demontieren2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Kupplungsgehäuse demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den Ausbau Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Paßstift 2
4 Kupplungsfeder 5
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Unterlegscheibe 1
9 Lager 1
10Druckstange 2
1
1
1
2
34
EMBRAGUE
EMBRAGUE
Alcance de la extracción:1 Extracción de la varilla de empuje y la palanca de empuje2 Desmontaje del empuje 1
3 Extracción del disco de fricción y los discos de embrague4 Extracción de la caja del embrague
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL EMBRAGUE
Preparación para la extracción Drenar el aceite de motor. Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Pedal del freno Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Cable del embrague Desconectar en el lado del motor.
1 Cubierta del embrague 1
2 Junta 1
3 Fijo de centraje 2
4 Muelle del embrague 5
5 Plato de presión 1
6 Varilla de empuje 1 1
7 Circlip 1
8 Arandela plana 1
9 Cojinete 1
10Varilla de empuje 2
1
1
1
2
34

ENG
4 - 45
CLUTCH
Extent of removal Order Part name Q’ty Remarks
11 Friction plate 2 [ø116 mm (4.57 in)] 1
12 Clutch plate 7
13 Friction plate 1 [ø112 mm (4.41 in)] 7
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Clutch housing 1
19 Push lever 1
4
1
3

4 - 45
ENG
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Reibscheibe 2 [ø116 mm] 1
12 Stahlscheibe 7
13 Reibscheibe 1 [ø112 mm] 7
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungsgehäuse 1
19Druckhebel
1
1
3
4
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Disque de friction 2 [ø116 mm (4,57 in)] 1
12 Disque d’embrayage 7
13 Disque de friction 1 [ø112 mm (4,41 in)] 7
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt 1
16 Noix d’embrayage 1
17 Rondelle de butée 1
18 Cloche d’embrayage 1
19Levier de poussée
1
1
3
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Disco de fricción 2 [ø116 mm (4,57 in)] 1
12 Discos de embrague 7
13 Disco de fricción 1 [ø112 mm (4,41 in)] 7
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
16 Buje del embrague 1
17 Arandela de empuje 1
18 Carcasa del embrague 1
19Palanca de empuje
1
1
3
4

4 - 46
ENGCLUTCH
EC493000

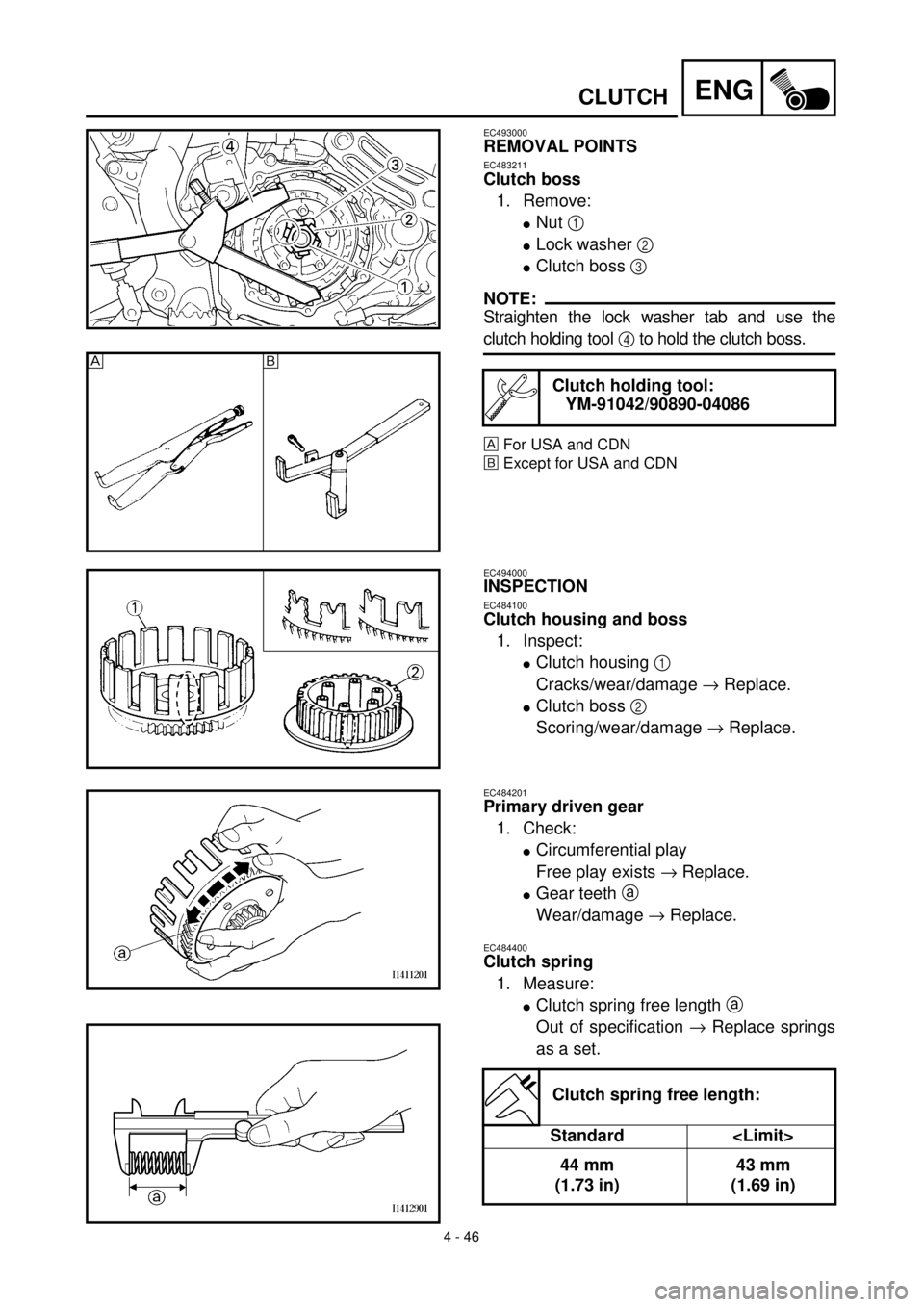

REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
lNut 1
lLock washer 2
lClutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086

õ
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
lClutch housing 1
Cracks/wear/damage ® Replace.
lClutch boss 2
Scoring/wear/damage ® Replace.
EC484201
Primary driven gear
1. Check:
lCircumferential play
Free play exists ® Replace.
lGear teeth a
Wear/damage ® Replace.
EC484400
Clutch spring
1. Measure:
lClutch spring free length a
Out of specification ® Replace springs
as a set.
Clutch spring free length:
Standard
44 mm
(1.73 in)43 mm
(1.69 in)

ENG
4 - 46
EMBRAYAGE
KUPPLUNG
EMBRAGUE
AUSBAU
Kupplungsnabe
1. Demontieren:
lMutter 1
lSicherungsscheibe 2
lKupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
Nur USA und CDN
õNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/90890-
04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
lKupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung ® Erneuern.
lKupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung ® Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
lSpiel am Umfang
Spiel vorhanden ® Erneu-
ern.
lZähne a
Verschleiß/Beschädigung ®
Erneuern.
Kupplungsfeder
1. Messen:
lUngespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig ® Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard wert>
44 mm 43 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
lEcrou 1
lRondelle-frein 2
lNoix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
lCloche d’embrayage 1
Craquelures/usure/endomma-
gement ® Changer.
lNoix d’embrayage 2
Rayures/usure/endommage-
ment ® Changer.
Pignon mené primaire
1. Vérifier:
lJeu circonférentiel
Le jeu existe ® Changer.
lDent a
Usure/endommagement ®
Changer.
Ressort d’embrayage
1. Mesurer:
lLongueur libre de ressort
d’embrayage a
Hors spécification ® Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
44 mm
(1,73 in)43 mm
(1,69 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
lTuerca 1
lArandela de freno 2
lBuje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
lCarcasa del embrague 1
Grietas/Desgaste/Daños ®
Reemplazar.
lBuje del embrague 2
Rayas/Desgaste/Daños ®
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
lJuego circunferencial
Existe juego libre ® Reempla-
zar.
lDientes del engranaje a
Desgaste/Daños ® Reempla-
zar.
Muelle del embrague
1. Medir:
lLongitud libre del muelle del
embrague a
Fuera de especificaciones ®
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
44 mm
(1,73 in)43 mm
(1,69 in)

4 - 47
ENGCLUTCH
EC484500

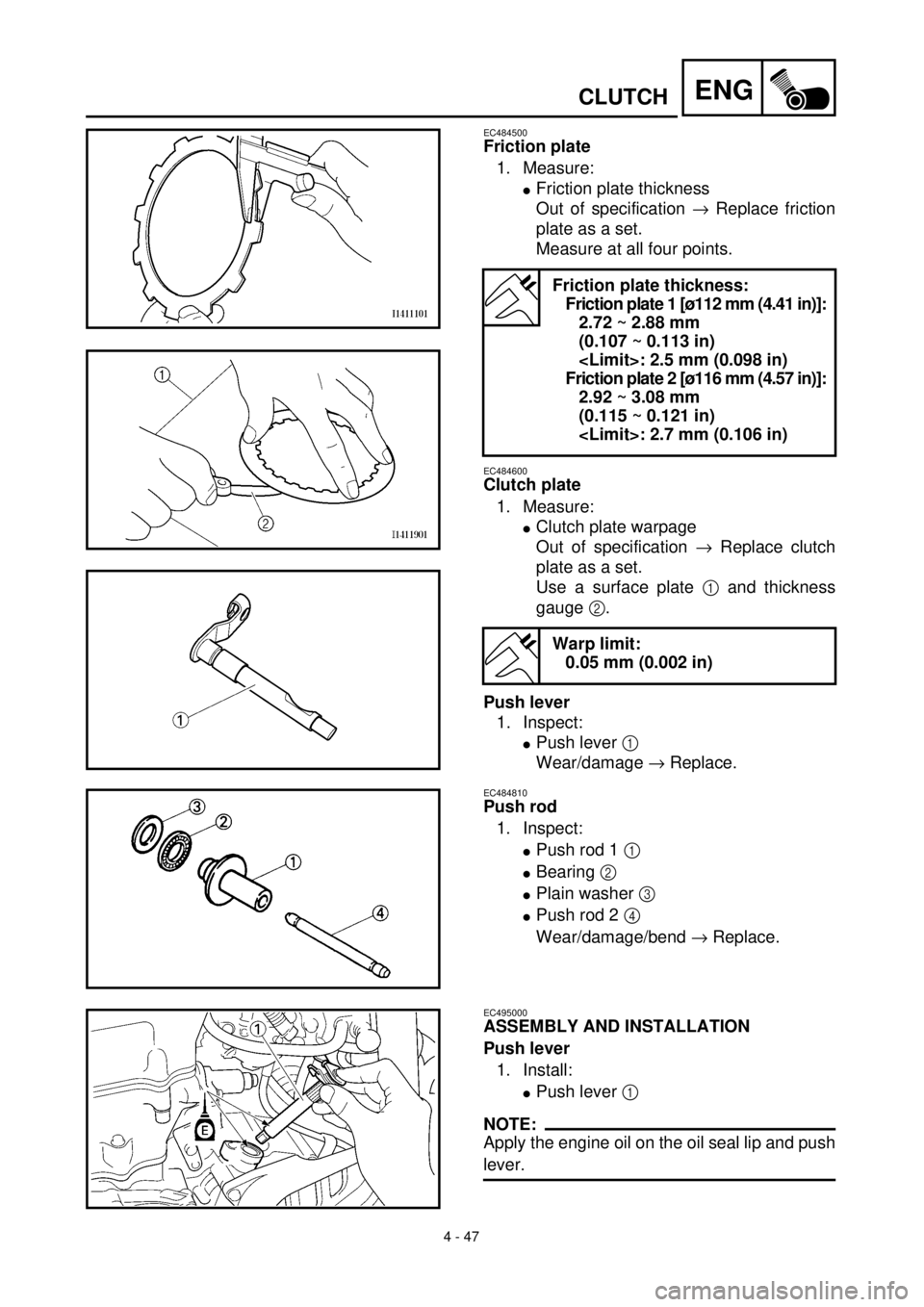

Friction plate
1. Measure:
lFriction plate thickness
Out of specification ® Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
lClutch plate warpage
Out of specification ® Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Push lever
1. Inspect:
lPush lever 1
Wear/damage ® Replace.
Friction plate thickness:
Friction plate 1 [ø112 mm (4.41 in)]:
2.72 ~ 2.88 mm
(0.107 ~ 0.113 in)
: 2.5 mm (0.098 in)
Friction plate 2 [ø116 mm (4.57 in)]:
2.92 ~ 3.08 mm
(0.115 ~ 0.121 in)
: 2.7 mm (0.106 in)
Warp limit:
0.05 mm (0.002 in)
EC484810
Push rod
1. Inspect:
lPush rod 1 1
lBearing 2
lPlain washer 3
lPush rod 2 4
Wear/damage/bend ® Replace.
EC495000

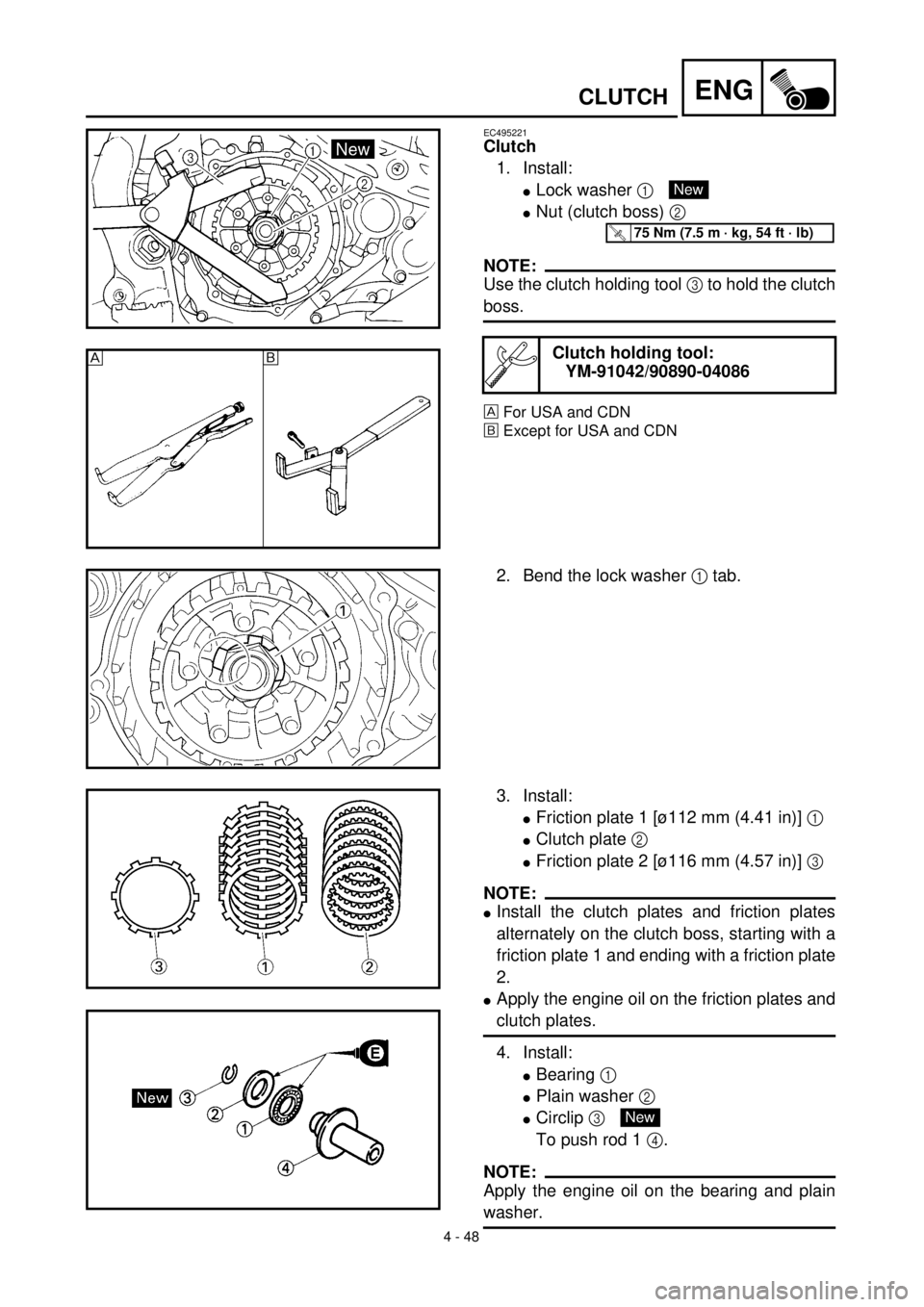

ASSEMBLY AND INSTALLATION
Push lever
1. Install:
lPush lever 1
NOTE:
Apply the engine oil on the oil seal lip and push
lever.

ENG

4 - 47
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Reibscheiben
1. Messen:
l
Reibscheibenstärke
Unvorschriftsmäßig
®
Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Kupplungsscheiben
1. Messen:
l
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig
®
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte
1
und eine
Fühlerlehre
2
verwenden.
Druckhebel
1. Kontrollieren:
l
Druckhebel
1

Verschleiß/Beschädigung
®
Erneuern.
Reibscheibenstärke
Reibscheibe 1
[ø112 mm]
2,72–2,88 mm
2,5 mm
Reibscheibe 2
[ø116 mm]
2,92–3,08 mm
2,7 mm
Verzugsgrenze
0,05 mm
Druckstangen
1. Kontrollieren:

l
Druckstange 1
1

l
Lager
2

l
Beilagscheibe
3

l
Druckstange 2
4

Verschleiß/Beschädigung/
Verbiegung
®
Erneuern.
ZUSAMMENBAU UND MONTAGE
Druckhebel
1. Montieren:
l
Druckhebel
1

HINWEIS:

Lithiumfett auf Dichtringlippe und
Druckhebel auftragen.
Disque de friction
1. Mesurer:
l
Epaisseur de disque de friction
Hors-spécification
®
Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Disque d’embrayage
1. Mesurer:
l
Voile de disque d’embrayage
Hors-spécification
®
Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1
et une jauge d’épaisseur
2
.
Levier de poussée
1. Contrôler:
l
Levier de poussée
1
Usure/endommagement
®

Changer.
Epaisseur de disque de
friction:
Disque de friction 1
[ø112 mm (4,41 in)]:
2,72 à 2,88 mm
(0,107 à 0,113 in)
: 2,5 mm
(0,098 in)
Disque de friction 2
[ø116 mm (4,57 in)]:
2,92 à 3,08 mm
(0,115 à 0,121 in)
: 2,7 mm
(0,106 in)
Limite de déformation:
0,05 mm (0,002 in)
Tige de poussée
1. Contrôler:

l
Tige de poussée 1
1
l
Roulement
2
l
Rondelle ordinaire
3
l
Tige de poussée 2
4
Usure/endommagement/défor-
mation
®
Changer.
ASSEMBLAGE ET MONTAGE
Levier de poussée
1. Monter:
l
Levier de poussée
1

N.B.:

Appliquer de la graisse à base de savon
de lithium sur le joint à lèvre et le levier
de poussée.
Disco de fricción
1. Medir:
l
Espesor del disco de fricción
Fuera de especificaciones
®
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Discos de embrague
1. Medir:
l
Alabeo de los discos de embra-
gue
Fuera de especificaciones
®
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1
y un juego de galgas
2
.
Palanca de empuje
1. Inspeccionar:
l
Palanca de empuje
1

Desgaste/Daños
®
Reempla-
zar.
Espesor del disco de fric-
ción:
Disco de fricción 1
[ø112 mm (4,41 in)]:
2,72 ~ 2,88 mm
(0,107 ~ 0,113 in)
: 2,5 mm
(0,098 in)
Disco de fricción 2
[ø116 mm (4,57 in)]:
2,92 ~ 3,08 mm
(0,115 ~ 0,121 in)
: 2,7 mm
(0,106 in)
Límite de alabeo:
0,05 mm (0,002 in)
Varilla de empuje
1. Inspeccionar:

l
Varilla de empuje 1
1

l
Cojinete
2

l
Arandela plana
3

l
Varilla de empuje 2
4

Desgaste/Daños/Deformacio-
nes
®
Reemplazar.
MONTAJE E INSTALACIÓN
Palanca de empuje
1. Instalar:
l
Palanca de empuje
1

NOTA:

Aplique el aceite de motor en el labio del
retén de aceite y la palanca de empuje.

4 - 48
ENGCLUTCH
EC495221
Clutch
1. Install:
lLock washer 1
lNut (clutch boss) 2
NOTE:
Use the clutch holding tool 3 to hold the clutch
boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
õ
2. Bend the lock washer 1 tab.
3. Install:
lFriction plate 1 [ø112 mm (4.41 in)] 1
lClutch plate 2
lFriction plate 2 [ø116 mm (4.57 in)] 3
NOTE:
lInstall the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate 1 and ending with a friction plate
2.
lApply the engine oil on the friction plates and
clutch plates.
4. Install:
lBearing 1
lPlain washer 2
lCirclip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New

ENG

4 - 48
EMBRAYAGE
KUPPLUNG
EMBRAGUE
Kupplung
1. Montieren:
l
Sicherungsscheibe
1

l
Mutter (Kupplungsnabe)
2

HINWEIS:

Die Kupplungsnabe mit dem Univer-
sal-Kupplungshalter
3
gegenhalten.
Nur USA und CDN
õNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/90890-
04086
New
T R..75 Nm (7,5 m · kg)
2. Die Lasche der Sicherungs-
scheibe 1 umbiegen.
3. Montieren:
lReibscheiben 1 [ø112 mm]
1
lKupplungsscheiben 2
lReibscheibe 2 [ø116 mm] 3
HINWEIS:
lDie Kupplungsscheiben und Reib-
scheiben abwechselnd auf der
Kupplungsnabe anbringen, wobei
mit einer Reibscheibe 1 zu begin-
nen und mit der Reibscheibe 2 zu
enden ist.
lMotoröl auf den Reib- und Kupp-
lungsscheiben auftragen.
4. Montieren:
lLager 1
lBeilagscheibe 2
lSicherungsring 3
(an Druckstange 1 4)
HINWEIS:
Motoröl auf Lager und Beilagscheibe
auftragen.
New
Embrayage
1. Monter:
lRondelle-frein 1
lEcrou (noix d’embrayage) 2
N.B.:
Utiliser le support d’embrayage 3 pour
maintenir la noix d’embrayage.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Support d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
2. Courber la languette de la ron-
delle-frein 1.
3. Monter:
lDisque de friction 1 [ø112 mm
(4,41 in)] 1
lDisque d’embrayage 2
lDisque de friction 2 [ø116 mm
(4,57 in)] 3
N.B.:
lMettre alternativement les disques
d’embrayage et les disques de friction en
place sur la noix d’embrayage, en com-
mençant par un disque de friction 1 et en
terminant par un disque de friction 2.
lAppliquer de l’huile moteur sur les
disques de friction et les disques
d’embrayage.
4. Monter:
lRoulement 1
lRondelle ordinaire 2
lCirclip 3
Sur le champignon de
débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle ordinaire.
New
Embrague
1. Instalar:
lArandela de freno 1
lTuerca (buje del embrague) 2
NOTA:
Utilice la herramienta de soporte del
embrague 3 para sujetar el buje del
embrague.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
2. Doble la lengüeta de la arandela
de freno 1.
3. Instalar:
lDisco de fricción 1 [ø112 mm
(4,41 in)] 1
lDiscos de embrague 2
lDisco de fricción 2 [ø116 mm
(4,57 in)] 3
NOTA:
lInstale los discos de embrague y los
discos de fricción alternativamente en
el buje del embrague, empezando por
el disco de fricción 1 y terminando por
el disco de fricción 2.
lAplique el aceite de motor en los dis-
cos de fricción y los discos de embra-
gues.
4. Instalar:
lCojinete 1
lArandela plana 2
lCirclip 3
A la varilla de empuje 1 4.
NOTA:
Aplique el aceite de motor en el cojinete
y la arandela plana.
New

4 - 49
ENGCLUTCH
5. Install:
lPush rod 2 1
lPush rod 1 2
NOTE:
Apply the engine oil on the push rod 1, 2.
6. Install:
lPressure plate 1
NOTE:
Align the much mark a on the pressure plate
with the punched mark b on the clutch boss.
7. Install:
lClutch spring
lBolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
8. Install:
lGasket (clutch cover) 1
lDowel pin 2
New
9. Install:
lClutch cover 1
lBolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
