YAMAHA WR 400F 2000 Notices Demploi (in French)

ENG
4 - 54 Flügelradwelle
1. Montieren:
lFlügelradwelle 1
lBeilagscheibe 2
lFlügelradwelle 3
HINWEIS:
lDarauf achten, daß die Dichtring-
lippe nicht beschädigt wird und die
Feder nicht verrutscht.
lBei der Montage der Flügelradwel-
le Motoröl auf der Dichtringlippe
und die Flügelradwelle auftragen.
Die Welle drehend montieren.
lLaufradwelle über ihre gesamte
Breite quer über die Flachscheiben
a mit Hilfe von Spannern usw.
halten und Laufrad ausbauen.
Kurbelgehäusedeckel (rechts)
1. Montieren:
lPaßstift 1
lO-Ring 2
lDistanzhülse 3
lDichtung 4 New
2. Montieren:
lKurbelgehäusedeckel
(rechts) 1
lSchrauben
HINWEIS:
lBei der Montage des Kurbelgehäu-
sedekkels sicherstellen, daß das
Flügelradwellenende 2 auf die
Nut im Ausgleichswellenende 3
ausgerichtet ist.
lDie Schrauben stufenweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg)
Axe de turbine
1. Monter:
lAxe de turbine 1
lRondelle ordinaire 2
lAxe de turbine 3
N.B.:
lPrendre garde à ne pas endommager la
lèvre de bague d’étanchéité et à ne pas
déplacer le ressort.
lLors du montage de l’arbre de rotor,
enduire la lèvre de bague d’étanchéité
ainsi que l’arbre de rotor d’huile de
moteur. Monter l’arbre de rotor tout en
le tournant.
lMaintenir l’arbre de rotor par les
zones latérales aplaties a au moyen
d’une clé, etc., et déposer le rotor.
Couvercle de carter (droit)
1. Monter:
lGoupille 1
lBague d’étanchéité 2
lCollerette 3
lJoint 4 New
2. Monter:
lCouvercle de carter (droit) 1
lBoulon
N.B.:
lEn remontant le couvercle de carter
sur le carter, s’assurer d’aligner
l’extrémité de l’arbre de rotor 2 sur la
fente 3 de l’extrémité du balancier.
lSerrer les boulons en une seule fois en
suivant un ordre entrecroisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje del rodete
1. Instalar:
lEje del rodete 1
lArandela plana 2
lEje del rodete 3
NOTA:
lTenga cuidado en no dañar el labio del
retén de aceite o que los resortes no se
salgan de su posición.
lCuando instale el eje del rodete, apli-
que el aceite de motor en el labio del
retén de aceite y en el eje del rodete.
Instale el eje mientras lo gira.
lSujete el eje del rodete a lo ancho por
las caras planas a con las llaves de
tuerca, etc. Y extraiga el rodete.
Cubierta del cárter (derecho)
1. Instalar:
lFijo de centraje 1
lJunta tórica 2
lCasquillo 3
lJunta 4 New
2. Instalar:
lCubierta del cárter (derecho)
1
lPerno
NOTA:
lCuando instale la cubierta del cárter
en el cárter, asegúrese de que el eje del
rodete 2 esté alineado con la ranura
del extremo del compensador 3.
lApriete los pernos de forma progre-
siva y entrecruzada.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

4 - 55
ENG

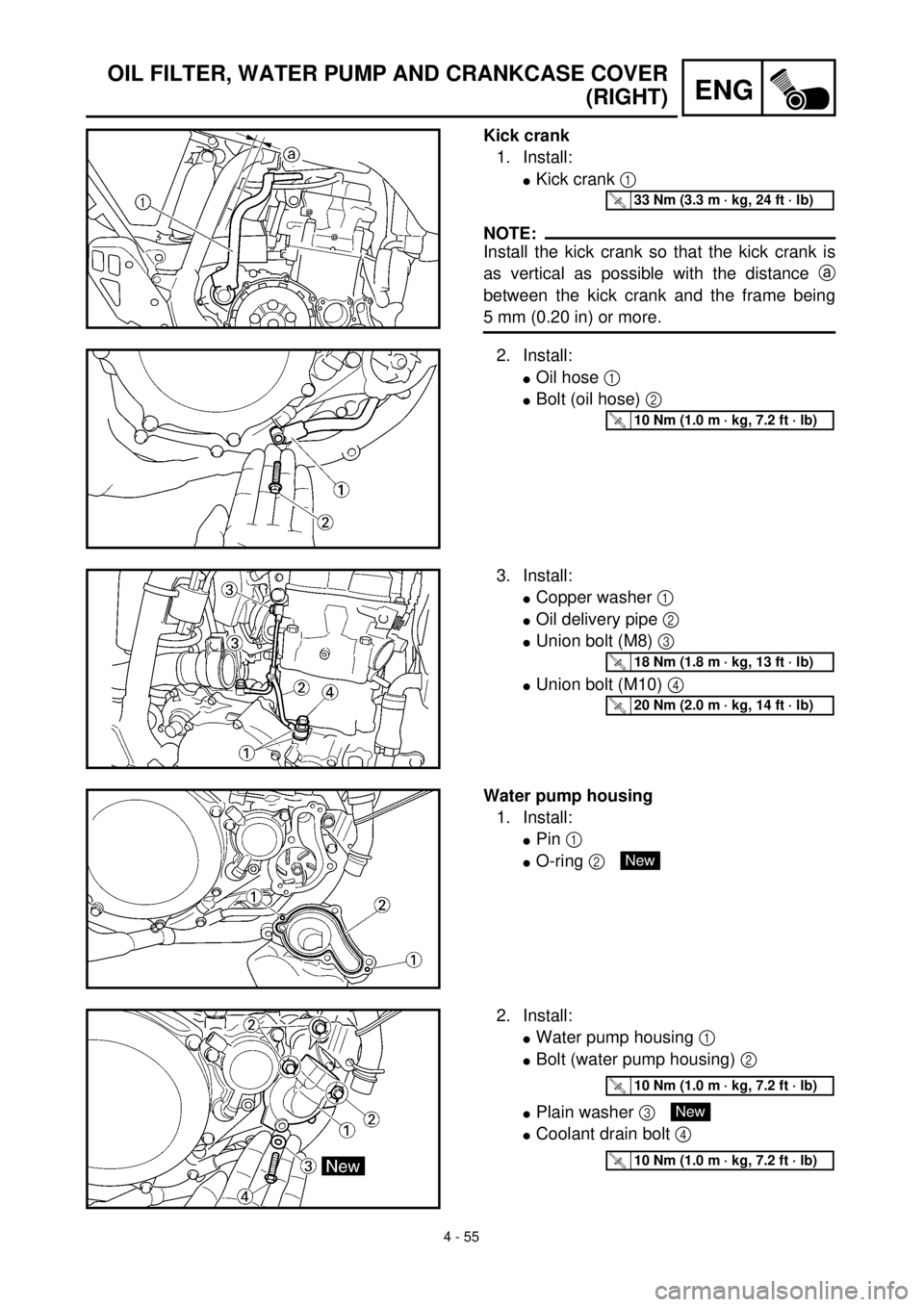

OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Kick crank
1. Install:
lKick crank 1
NOTE:
Install the kick crank so that the kick crank is
as vertical as possible with the distance a
between the kick crank and the frame being
5 mm (0.20 in) or more.
T R..33 Nm (3.3 m · kg, 24 ft · lb)
2. Install:
lOil hose 1
lBolt (oil hose) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
lCopper washer 1
lOil delivery pipe 2
lUnion bolt (M8) 3
lUnion bolt (M10) 4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
Water pump housing
1. Install:
lPin 1
lO-ring 2 New
2. Install:
lWater pump housing 1
lBolt (water pump housing) 2
lPlain washer 3
lCoolant drain bolt 4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 55 Kickstarterhebel
1. Montieren:
lKickstarterhebel 1
HINWEIS:
Den Kickstarterhebel möglichst
senkrecht montieren; dabei sicher-
stellen, daß der Abstand a zwischen
Kickstarterhebel und Rahmen min-
destens 5 mm beträgt.
T R..33 Nm (3,3 m · kg)
2. Montieren:
lÖlschlauch 1
lSchraube (Ölschlauch) 2
T R..10 Nm (1,0 m · kg)
3. Montieren:
lKupferunterlegscheibe 1
lÖlsteigrohr 2
lÜberwurfschraube (M8) 3
lÜberwurfschraube (M10) 4
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
Wasserpumpengehäuse
1. Montieren:
lStift 1
lO-Ring 2New
2. Montieren:
lWasserpumpengehäuse 1
lSchrauben (wasserpumpen-
gehäuse) 2
lBeilagscheibe 3
lKühlflüssigkeits-Ablaß-
schraube 4
T R..10 Nm (1,0 m · kg)
New
T R..10 Nm (1,0 m · kg)
Démarreur au pied
1. Monter:
lLevier de démarreur au pied 1
N.B.:
Monter le levier de démarreur au pied en
veillant à essayer quil soit le plus à la
verticale que possible et à ce que la dis-
tance a entre le levier de démarrevr au
pied et le cadre soit de 5 mm (0,20 in)
minimum.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Monter:
lFlexible d’huile 1
lBoulon (flexible d’huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
lRondelle de cuivre 1
lTuyau d’arrivée d’huile 2
lBoulon-raccord (M8) 3
lBoulon-raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
Logement de la pompe à eau
1. Monter:
lGoupille 1
lBague d’étanchéité 2New
2. Monter:
lLogement de la pompe à eau
1
lBoulon (logement de la pompe
à eau) 2
lRondelle ordinaire 3
lBoulon de vidange de liquide
de refroidissement 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Manubrio del pedal
1. Instalar:
lManubrio del pedal 1
NOTA:
Instale el manubrio del pedal de forma
que esté en la posición más vertical posi-
ble con una distancia a entre el manu-
brio del pedal y el bastidor de 5 mm
(0,20 in) o superior.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Instalar:
lTubo de aceite 1
lPerno (tubo de aceite) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
lArandela de cobre 1
lTubo de distribución de aceite
2
lPerno de unión (M8) 3
lPerno de unión (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
Carcasa de la bomba de agua
1. Instalar:
lBulón 1
lJunta tórica 2 New
2. Instalar:
lCarcasa de la bomba de agua
1
lPerno (carcasa de la bomba de
agua) 2
lArandela plana 3
lPerno de drenaje del refrige-
rante 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
FILTRO DE ACEITE, BOMBA DE AGUA Y CUBIERTA DEL CÁRTER (DERECHO)

ENG
4 - 56

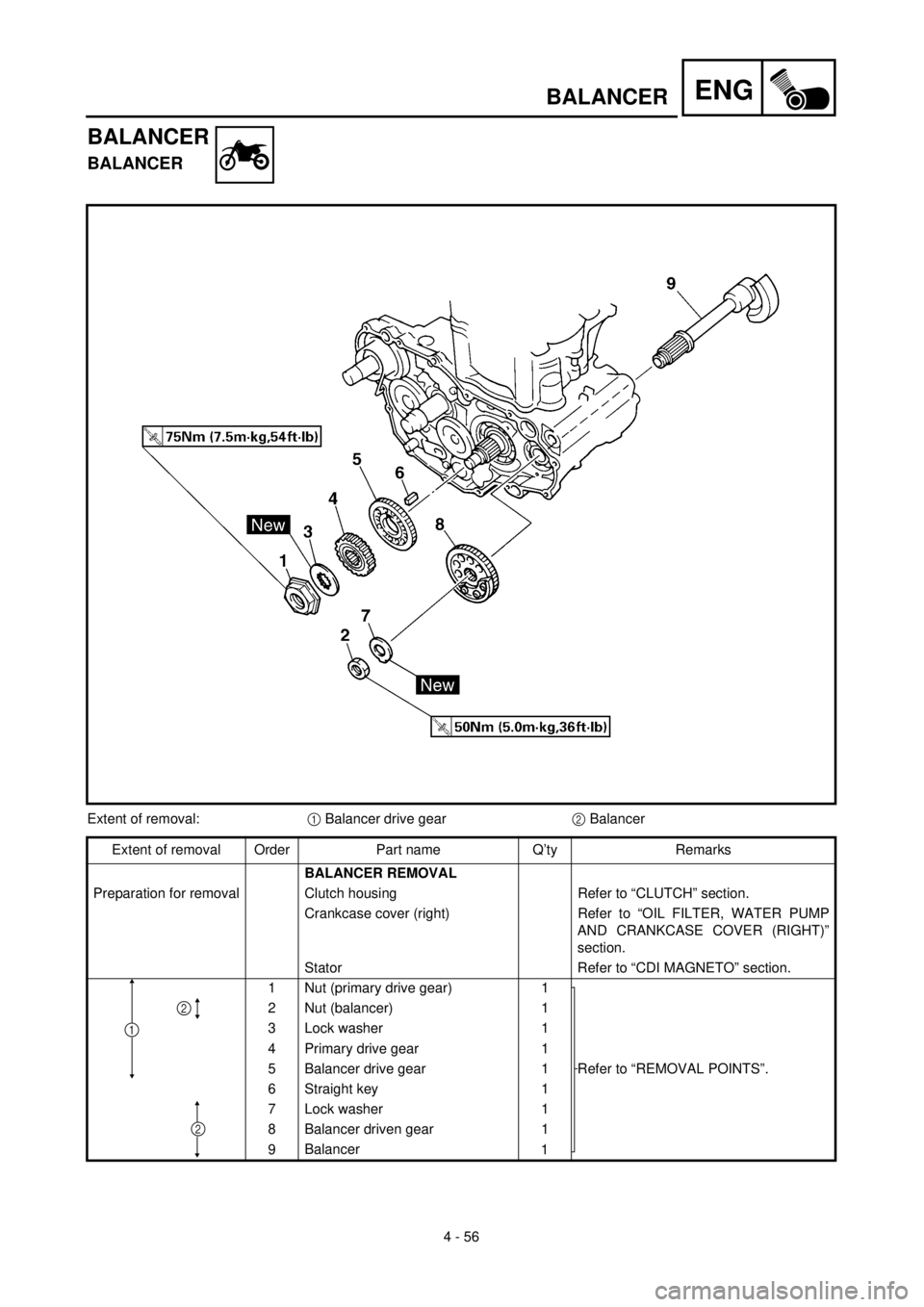

BALANCER
BALANCER
BALANCER
Extent of removal:1 Balancer drive gear2 Balancer
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right) Refer to “OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)”
section.
Stator Refer to “CDI MAGNETO” section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”. 2 Nut (balancer) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer drive gear 1
6 Straight key 1
7 Lock washer 1
8 Balancer driven gear 1
9Balancer
1
2
1
2

4 - 56
ENG
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
AUSGLEICHSWELLE
AUSGLEICHSWELLE
Demontage-Arbeiten:1 Ausgleichswellen-Antriebsrad2 Ausgleichswelle
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitung für den Ausbau Kupplungsgehäuse Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel (rechts) Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL (RECHTS)”.
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Mutter (Primärantriebszahnrad) 1
Siehe unter “AUSBAU”. 2 Mutter (Ausgleichswelle) 1
3 Sicherungsscheibe 1
4 Primärantriebszahnrad 1
5 Ausgleichswellen-Antriebsrad 1
6 Scheibenfeder 1
7 Sicherungsscheibe 1
8 Ausgleichswellen-Abtriebsrad 1
9 Ausgleichswelle 1
1
2
2
BALANCIER
BALANCIER
Organisation de la dépose:1 Pignon menant du balancier2 Balancier
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU BALANCIER
Préparation à la dépose Carter d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter (droit) Se reporter à la section “FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CARTER (DROIT)”.
Stator Se reporter à la section “ALTERNATEUR CDI”.
1 Ecrou (pignon menant primaire) 1
Se reporter à la section “POINTS DE DEPOSE”. 2 Ecrou (balancier) 1
3 Rondelle frein 1
4 Pignon menant primaire 1
5 Pignon menant du balancier 1
6 Clavette droite 1
7 Rondelle frein 1
8 Pignon mené du balancier 1
9 Balancier 1
1
2
2
COMPENSADOR
COMPENSADOR
Alcance de la extracción:1 Engranaje de accionamiento del compensador2 Compensador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL COMPENSADOR
Preparación para la extracción Carcasa del embrague Consulte el apartado “EMBRAGUE”.
Cubierta del cárter (derecho) Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y CUBIERTA DEL CÁRTER (DERE-
CHO)”.
Estator Consulte el apartado “MAGNETO CDI”.
1 Tuerca (engranaje de accionamiento primario) 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Tuerca (compensador) 1
3 Arandela de freno 1
4 Engranaje de accionamiento primario 1
5 Engranaje de accionamiento del compensador 1
6 Chaveta recta 1
7 Arandela de freno 1
8 Engranaje impulsor del compensador 1
9 Compensador 1
1
2
2

4 - 57
ENGBALANCER

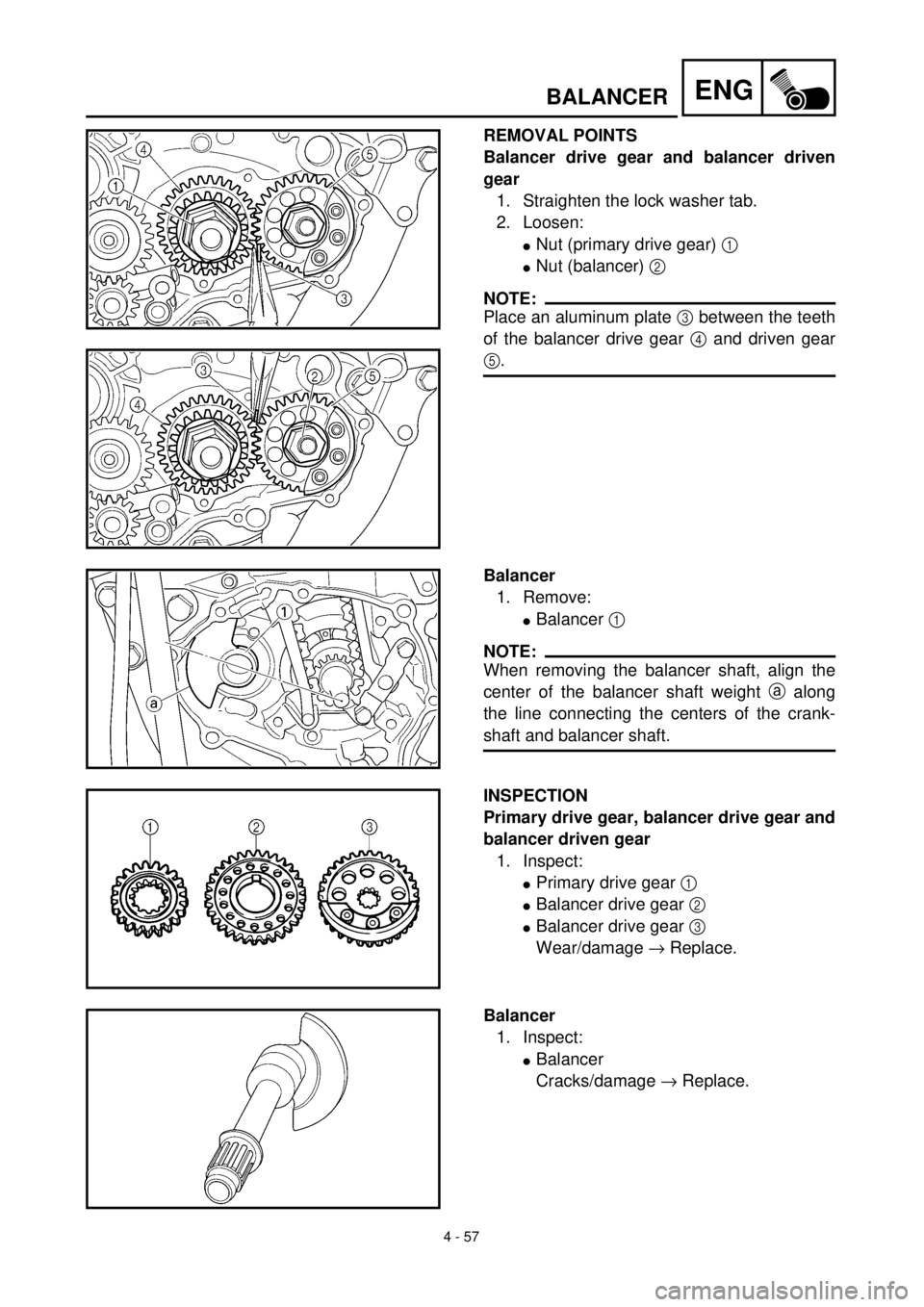

REMOVAL POINTS
Balancer drive gear and balancer driven
gear
1. Straighten the lock washer tab.
2. Loosen:
lNut (primary drive gear) 1
lNut (balancer) 2
NOTE:
Place an aluminum plate 3 between the teeth
of the balancer drive gear 4 and driven gear
5.
Balancer
1. Remove:
lBalancer 1
NOTE:
When removing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer drive gear and
balancer driven gear
1. Inspect:
lPrimary drive gear 1
lBalancer drive gear 2
lBalancer drive gear 3
Wear/damage ® Replace.
Balancer
1. Inspect:
lBalancer
Cracks/damage ® Replace.

ENG
4 - 57
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
AUSBAU
Ausgleichswellen-Antriebs- und -
Abtriebsräder
1. Die Lasche der Sicherungs-
scheibe umbiegen.
2. Lockern:
lMutter (Primärantriebsrad)
1
lMutter (Ausgleichswelle) 2
HINWEIS:
Ein Stückchen Aluminium 3 zwi-
schen die Zähne des Ausgleichswel-
len-Antriebsrades 4 und Aus-
gleichswellen-Abtriebrades 5 legen.
Ausgleichswelle
1. Demontieren:
lAusgleichswelle 1
HINWEIS:
Beim Ausbau der Ausgleichswelle
muß sich das Ausgleichsgewicht mit-
tig a auf der Fluchtlinie zwischen
den Mittelpunkten der Nockenwellen-
und Ausgleichswellen-Enden befin-
den.
PRÜFUNG
Primär- und Ausgleichswellen-
Antriebs- und -Abtriebsräder
1. Kontrollieren:
lPrimärantriebsrad 1
lAusgleichswellen-Antriebs-
rad 2
lAusgleichswellen-Abtriebs-
rad 3
Verschleiß/Beschädigung ®
Erneuern.
Ausgleichswelle
1. Kontrollieren:
lAusgleichswelle
Rißbildung/Beschädigung
® Erneuern. POINTS DE DEPOSE
Pignon menant et pignon mené du
balancier
1. Redresser l’ongle de rondelle
d’arrêt.
2. Desserrer:
lEcrou (pignon menant pri-
maire) 1
lEcrou (balancier) 2
N.B.:
Placer une plaque en aluminium 3 entre
les dents du pignon menant 4 et le
pignon mené 5 du balancier.
Balancier
1. Déposer:
lBalancier 1
N.B.:
Avant de déposer l’arbre de balancier,
aligner le centre du poids de l’arbre de
balancier a avec l’axe reliant le centre
du vilebrequin et le centre de l’arbre de
balancier.
CONTROLE
Pignon menant primaire, pignon
menant et pignon mené du balancier
1. Contrôler:
lPignon menant primaire 1
lPignon menant du balancier 2
lPignon mené du balancier 3
Usure/endommagements ®
Remplacer.
Balancier
1. Contrôler:
lBalancier
Craquelures/endommagement
® Remplacer.PUNTOS DE EXTRACCIÓN
Engranaje de accionamiento del com-
pensador y engranaje impulsor del
compensador
1. Enderece la lengüeta de la aran-
dela de freno.
2. Aflojar:
lTuerca (engranaje de acciona-
miento primario) 1
lTuerca (compensador) 2
NOTA:
Coloque una plancha de aluminio 3
entre el diente del engranaje de acciona-
miento del compensador 4 y el engra-
naje impulsor 5.
Compensador
1. Extraer:
lCompensador 1
NOTA:
Cuando extraiga el eje del compensador,
alinee el centro del peso del eje del com-
pensador a a través de la línea conec-
tando los centros del cigüeñal y el eje del
compensador.
INSPECCIÓN
Engranaje de accionamiento prima-
rio, engranaje de accionamiento del
compensador y engranaje impulsor
del compensador
1. Inspeccionar:
lEngranaje de accionamiento
primario 1
lEngranaje de accionamiento
del compensador 2
lEngranaje de accionamiento
del compensador 3
Desgaste/Daños ® Reemplazar.
Compensador
1. Inspeccionar:
lCompensador
Grietas/Daños ® Reemplazar.

4 - 58

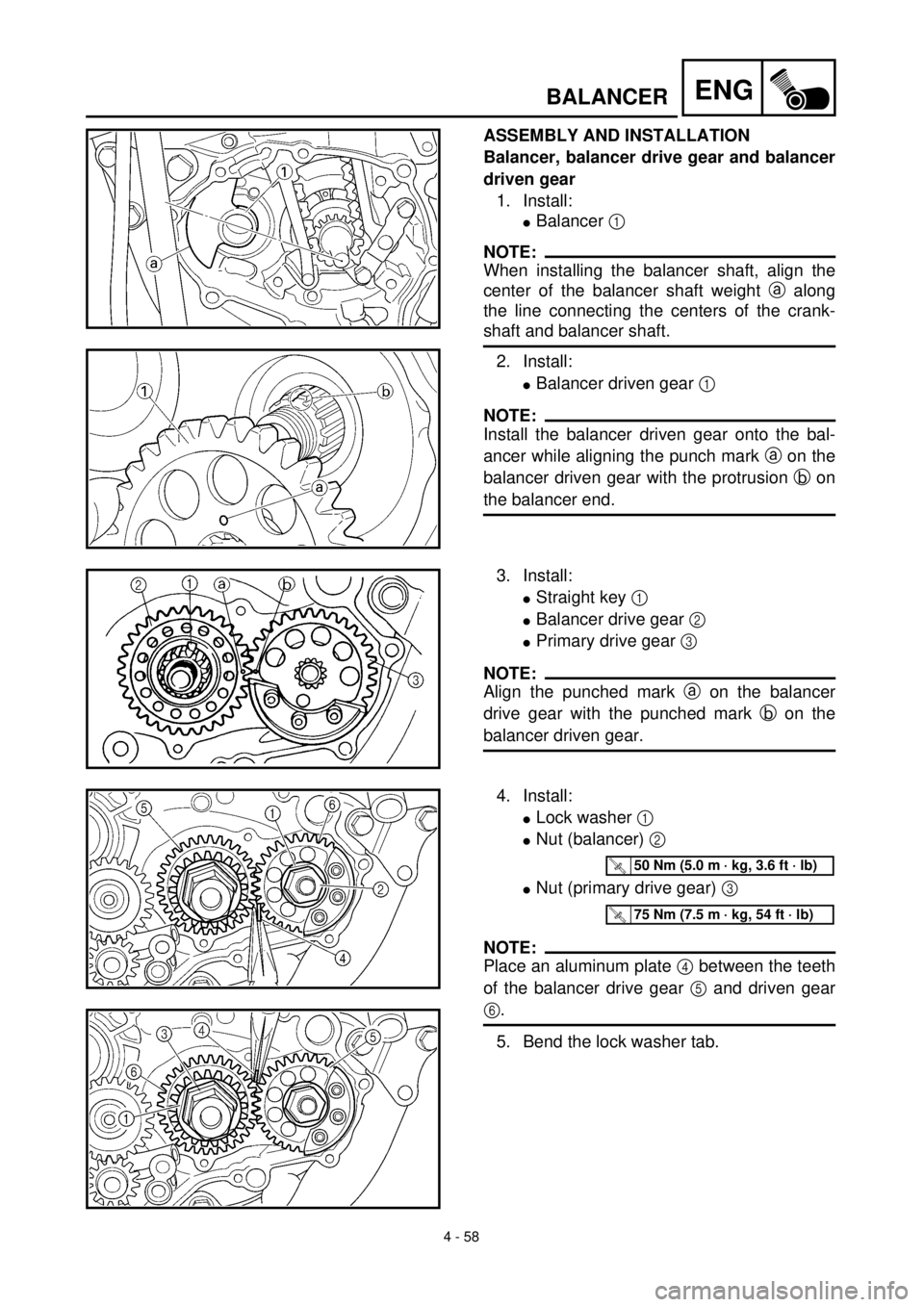

ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer, balancer drive gear and balancer
driven gear
1. Install:
lBalancer 1
NOTE:
When installing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
lBalancer driven gear 1
NOTE:
Install the balancer driven gear onto the bal-
ancer while aligning the punch mark a on the
balancer driven gear with the protrusion b on
the balancer end.
3. Install:
lStraight key 1
lBalancer drive gear 2
lPrimary drive gear 3
NOTE:
Align the punched mark a on the balancer
drive gear with the punched mark b on the
balancer driven gear.
4. Install:
lLock washer 1
lNut (balancer) 2
lNut (primary drive gear) 3
NOTE:
Place an aluminum plate 4 between the teeth
of the balancer drive gear 5 and driven gear
6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 3.6 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)

ENG
4 - 58
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR
ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, An- und
Abtriebsrad
1. Montieren:
lAusgleichswelle 1
HINWEIS:
Beim Einbau der Ausgleichswelle
muß sich das Ausgleichsgewicht mit-
tig a auf der Fluchtlinie zwischen
den Mittelpunkten der Nockenwellen-
und Ausgleichswellen-Enden befin-
den.
2. Montieren:
lAusgleichswellen-Abtriebs-
rad 1
HINWEIS:
Das Ausgleichswellen-Abtriebsrad
an die Ausgleichswelle montieren.
Dabei muß die Markierung a am
Ausgleichswellen-Abtriebsrad auf
den Vorsprung b am Ausgleichs-
wellen-Ende ausgerichtet sein.
3. Montieren:
lScheibenfeder 1
lAusgleichswellen-Antriebs-
rad 2
lPrimärantriebszahnrad 3
HINWEIS:
Die Markierung a auf dem Aus-
gleichswellen-Antriebsrad auf die
Markierung b auf dem Ausgleichs-
wellen-Abtriebsrad ausrichten.
4. Montieren:
lSicherungsscheibe 1
lMutter (Ausgleichswelle) 2
lMutter (Primärantriebsrad) 3
HINWEIS:
Ein Stückchen Aluminium 4 zwi-
schen die Zähne des Ausgleichswel-
len-Antriebsrades 5 und des Aus-
gleichswellen-Abtriebsrades 6
legen.
5. Die Lasche der Sicherungs-
scheibe umbiegen.
T R..50 Nm (5,0 m · kg)
T R..75 Nm (7,5 m · kg)
ASSEMBLAGE ET INSTALLA-
TION
Balancier, pignon menant de balan-
cier et pignon mené de balancier
1. Monter:
lBalancier 1
N.B.:
Avant d’installer l’arbre de balancier,
aligner le centre du poids de l’arbre de
balancier a avec l’axe reliant le centre
du vilebrequin et le centre de l’arbre de
balancier
2. Monter:
lPignon mené du balancier 1
N.B.:
Monter le pignon mené du balancier sur
le dispositif en veillant à aligner le
repère poinçonné a du pignon et la
saillie b de l’extrémité du dispositif.
3. Monter:
lClavette droite 1
lPignon menant du balancier 2
lPignon menant primaire 3
N.B.:
Aligner le repère poinçonné a sur le
pignon menant du balancier avec le
repère poinçonné b sur le pignon mené
du balancier.
4. Monter:
lRondelle frein 1
lEcrou (balancier) 2
lEcrou (pignon menant pri-
maire) 3
N.B.:
Placer une plaque en aluminium 4 entre
les dents du pignon menant 5 et le
pignon mené 6 du balancier.
5. Replier l’ongle de rondelle
d’arrêt.
T R..50 Nm (5,0 m · kg, 3,6 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
MONTAJE E INSTALACIÓN
Compensador, engranaje de acciona-
miento del compensador y engranaje
impulsor del compensador
1. Instalar:
lCompensador 1
NOTA:
Cuando instale el eje del compensador,
alinee el centro del peso del eje del com-
pensador a a través de la línea conec-
tando los centros del cigüeñal y el eje del
compensador.
2. Instalar:
lEngranaje impulsor del com-
pensador 1
NOTA:
Instale el engranaje impulsor del com-
pensador en el compensador mientras
alinea la marca de perforación a en el
engranaje impulsor del compensador con
el saliente b del extremo del compensa-
dor.
3. Instalar:
lChaveta recta 1
lEngranaje de accionamiento
del compensador 2
lEngranaje de accionamiento
primario 3
NOTA:
Alinee la marca perforada a del engra-
naje de accionamiento del compensador
con la marca perforada b del engranaje
impulsor del compensador.
4. Instalar:
lArandela de freno 1
lTuerca (compensador) 2
lTuerca (engranaje de acciona-
miento primario) 3
NOTA:
Coloque una plancha de aluminio 4
entre el diente del engranaje de acciona-
miento del compensador 5 y el engra-
naje impulsor 6.
5. Doble la lengüeta de la arandela
de freno.
T R..50 Nm (5,0 m · kg, 3,6 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)

ENG
4 - 59

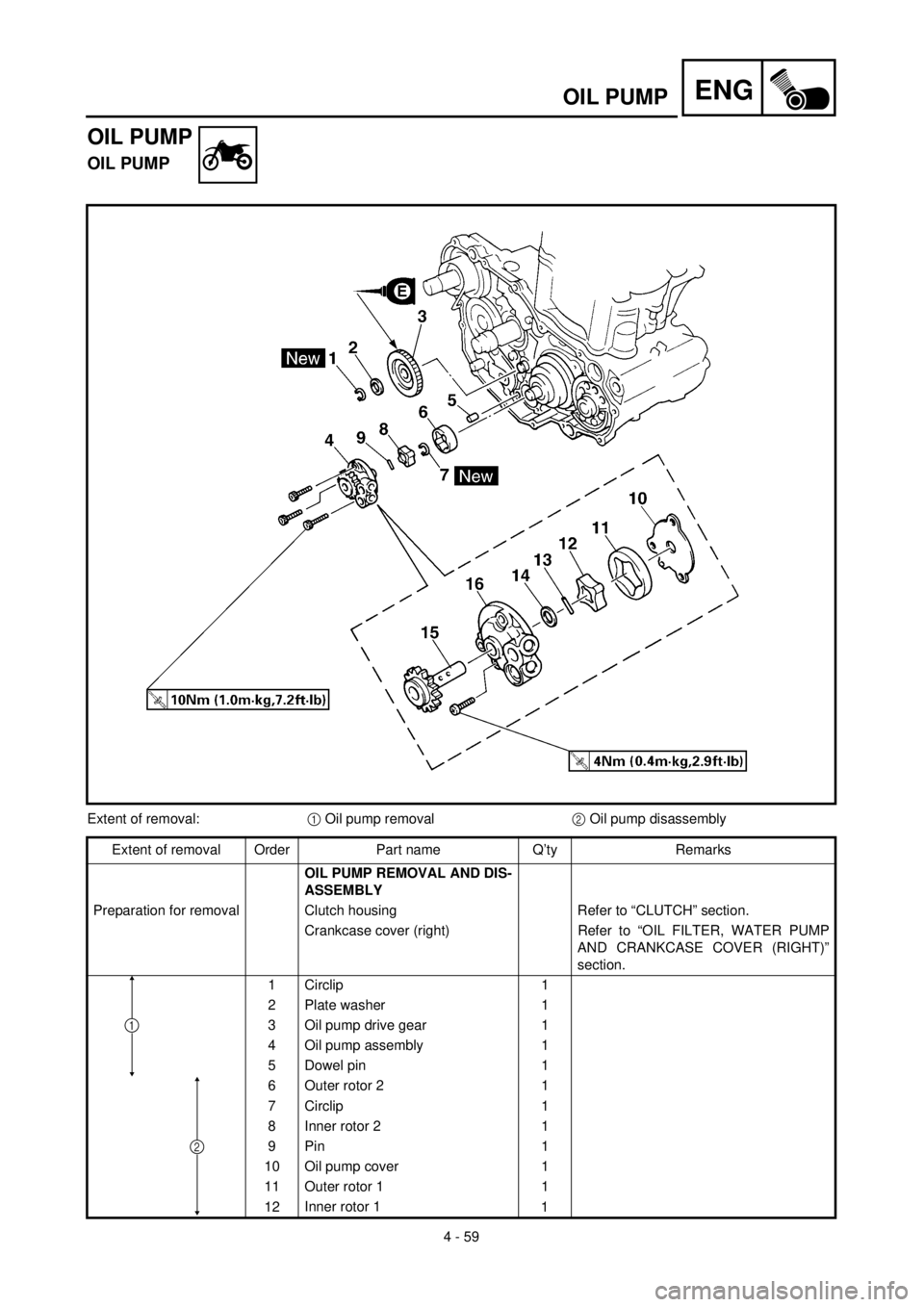

OIL PUMP
OIL PUMP
OIL PUMP
Extent of removal:1 Oil pump removal2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalOIL PUMP REMOVAL AND DIS-
ASSEMBLY
Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right) Refer to “OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)”
section.
1 Circlip 1
2 Plate washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Dowel pin 1
6 Outer rotor 2 1
7 Circlip 1
8 Inner rotor 2 1
9 Pin 1
10 Oil pump cover 1
11 Outer rotor 1 1
12Inner rotor 1
1
2
1
