YAMAHA WR 450F 2005 Owners Manual

ENG
4 - 65
AUSGLEICHSWELLE
AUSGLEICHSWELLE
Arbeitsumfang:
1 Ausgleichswellen-Antriebsritzel
2 Ausgleichswelle
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitungsarbeiten Kupplungskorb Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDEKKEL RECHTS”.
Stator Siehe unter “LICHTMASCHINE UND STARTER-
KUPPLUNG”.
1Primärantriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2 Ausgleichswellen-Mutter 1
3 Federscheibe 1
4Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
1
2
BALANCIER
BALANCIER
Organisation de la dépose:1 Pignon menant de balancier2 Balancier
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Cloche d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter moteur (droit) Se reporter à la section “FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CARTER MOTEUR
(DROIT)”.
Stator Se reporter à la section “ALTERNATEUR AVEC
ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR”.
1 Ecrou (pignon menant de transmission primaire) 1
Se reporter à “POINTS DE DEPOSE”.
2 Ecrou (balancier) 1
3 Rondelle conique 1
4 Pignon menant de transmission primaire 1
5 Pignon menant du balancier 1
6 Rondelle-frein 1
7 Pignon mené du balancier 1
8 Balancier 1 Se reporter à “POINTS DE DEPOSE”.
2
1
2
COMPENSADOR
COMPENSADOR
Extensión del desmontaje:1 Desmontaje del engranaje impulsor del compensador2 Compensador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL COMPENSADOR
Preparación para el desmontaje Caja de embrague Consulte el apartado “EMBRAGUE”.
Tapa del cárter (derecha) Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y TAPA DEL CÁRTER (DERECHA)”.
Estátor Consulte el apartado “MAGNETO CA Y EMBRAGUE
DEL MOTOR DE ARRANQUE”.
1 Tuerca (engranaje impulsor primario) 1
Consulte el apartado “PUNTOS DE DESMONTAJE”.
2 Tuerca (compensador) 1
3 Arandela cónica 1
4 Engranaje impulsor primario 1
5 Engranaje impulsor del compensador 1
6 Arandela de seguridad 1
7 Engranaje conducido del compensador 1
8 Compensador 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
1
2
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR

4 - 66
ENGBALANCER
REMOVAL POINTS
Balancer drive gear and balancer driven
gear
1. Straighten the lock washer tab.
2. Loosen:
Nut (primary drive gear) 1
Nut (balancer) 2
NOTE:
Place an aluminum plate a between the teeth
of the balancer drive gear 3 and driven gear
4.
a 3
14
2
4 3
a
Balancer
1. Remove:
Balancer 1
NOTE:
When removing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer drive gear and
balancer driven gear
1. Inspect:
Primary drive gear 1
Balancer drive gear 2
Balancer driven gear 3
Wear/damage → Replace.
Balancer
1. Inspect:
Balancer
Cracks/damage → Replace.

ENG
4 - 66
DEMONTAGE-EINZELHEITEN
Ausgleichswellen-Antriebsritzel
und -rad
1. Die Lasche der Sicherungs-
scheibe umbiegen.
2. Lockern:
Primärantriebsritzel-Mutter
1
Ausgleichswellen-Mutter
2
HINWEIS:
Ein Alu-Blechstück
a zwischen das
Antriebsritzel
3 und das Antriebs-
rad
4 klemmen.
Ausgleichswelle
1. Demontieren:
Ausgleichswelle
1
HINWEIS:
Zur Demontage der Ausgleichswelle
die Mitte
a des Ausgleichsgewichts
auf die Mitte der Ausgleichs- und
Kurbelwellen ausrichten.
KONTROLLE
Primärantriebsritzel, Ausgleichs-
wellen-Antriebsritzel und -rad
1. Kontrollieren:
Primärantriebsritzel
1
Ausgleichswellen-Antriebsrit-
zel
2
Ausgleichswellen-Antriebsrad
3
Verschlissen/beschädigt
→
Erneuern.
Ausgleichswelle
1. Kontrollieren:
Ausgleichswelle
Rissig/beschädigt
→ Erneu-

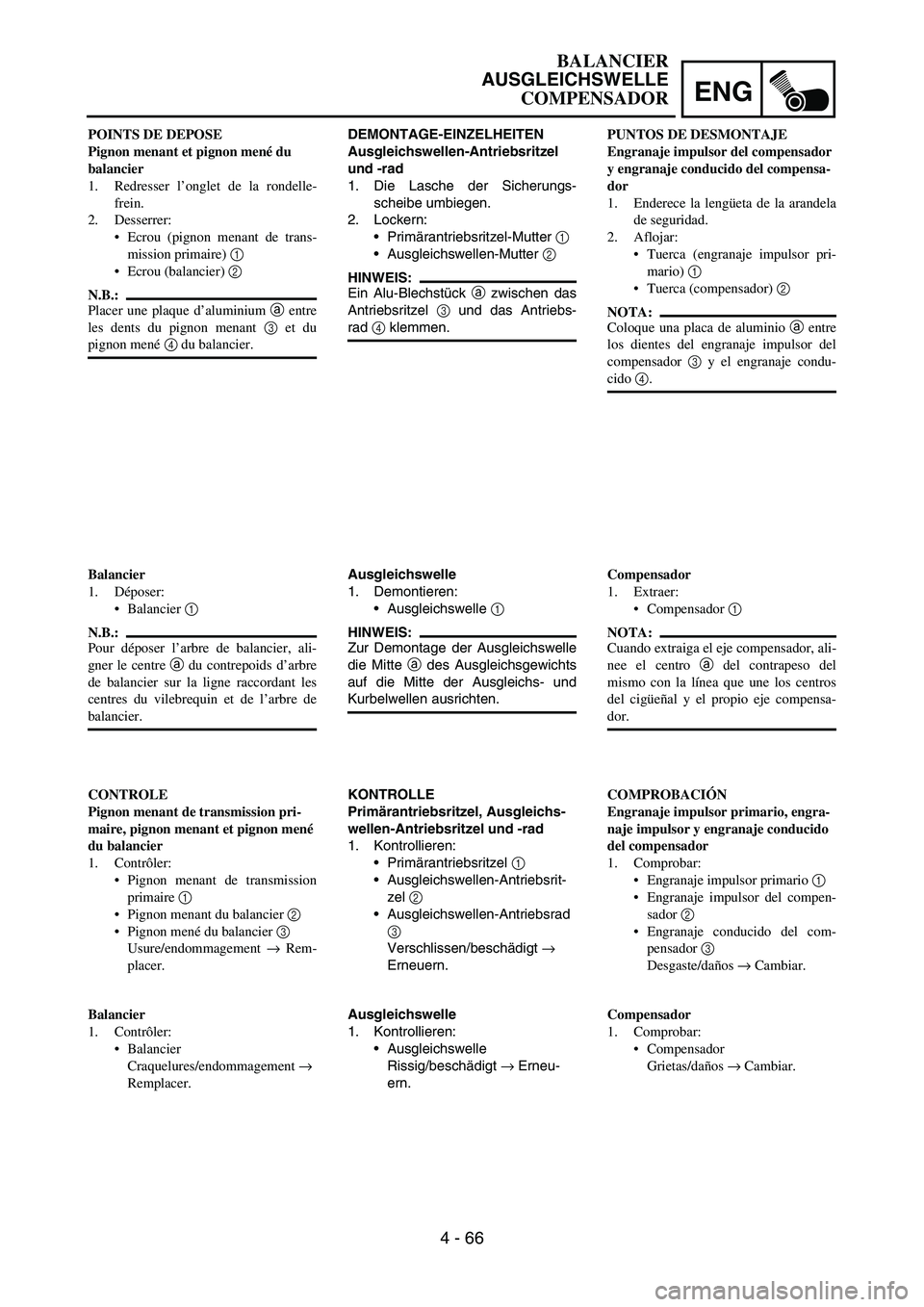

ern. POINTS DE DEPOSE
Pignon menant et pignon mené du
balancier
1. Redresser l’onglet de la rondelle-
frein.
2. Desserrer:
Ecrou (pignon menant de trans-
mission primaire) 1
Ecrou (balancier) 2
N.B.:
Placer une plaque d’aluminium a entre
les dents du pignon menant 3 et du
pignon mené 4 du balancier.
Balancier
1. Déposer:
Balancier 1
N.B.:
Pour déposer l’arbre de balancier, ali-
gner le centre a du contrepoids d’arbre
de balancier sur la ligne raccordant les
centres du vilebrequin et de l’arbre de
balancier.
CONTROLE
Pignon menant de transmission pri-
maire, pignon menant et pignon mené
du balancier
1. Contrôler:
Pignon menant de transmission
primaire 1
Pignon menant du balancier 2
Pignon mené du balancier 3
Usure/endommagement → Rem-
placer.
Balancier
1. Contrôler:
Balancier
Craquelures/endommagement →
Remplacer.PUNTOS DE DESMONTAJE
Engranaje impulsor del compensador
y engranaje conducido del compensa-
dor
1. Enderece la lengüeta de la arandela
de seguridad.
2. Aflojar:
Tuerca (engranaje impulsor pri-
mario) 1
Tuerca (compensador) 2
NOTA:
Coloque una placa de aluminio a entre
los dientes del engranaje impulsor del
compensador 3 y el engranaje condu-
cido 4.
Compensador
1. Extraer:
Compensador 1
NOTA:
Cuando extraiga el eje compensador, ali-
nee el centro a del contrapeso del
mismo con la línea que une los centros
del cigüeñal y el propio eje compensa-
dor.
COMPROBACIÓN
Engranaje impulsor primario, engra-
naje impulsor y engranaje conducido
del compensador
1. Comprobar:
Engranaje impulsor primario 1
Engranaje impulsor del compen-
sador 2
Engranaje conducido del com-
pensador 3
Desgaste/daños → Cambiar.
Compensador
1. Comprobar:
Compensador
Grietas/daños → Cambiar.
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR

4 - 67
ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer, balancer drive gear and balancer
driven gear
1. Install:
Balancer 1
NOTE:
When installing the balancer shaft, align the
center of the balancer shaft weight a along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer driven gear 1
NOTE:
Install the balancer driven gear onto the bal-
ancer while aligning the punch mark a on the
balancer driven gear with the lower spline b
on the balancer end.
3. Install:
Balancer drive gear 1
NOTE:
Align the punched mark a on the balancer
drive gear with the punched mark b on the
balancer driven gear.
Align the punched mark c on the balancer
drive gear with the lower spline d on the
crankshaft.
4. Install:
Lock washer 1
Nut (balancer) 2
Primary drive gear 3
Conical washer 4
Nut (primary drive gear) 5
NOTE:
Apply engine oil to the contact surface and
threaded portion of the nut (primary drive
gear).
Place an aluminum plate a between the
teeth of the balancer drive gear 6 and driven
gear 7.
Install the primary drive gear with its weight
reduction holes b facing the engine.
Install the conical washer with its convex sur-
face c outward.
5. Bend the lock washer tab.
a 6
17
2
T R..50 Nm (5.0 m · kg, 36 ft · lb)
T R..110 Nm (11.0 m · kg, 80 ft · lb)
E
7
6a
c b
5
4
3

ENG
4 - 67
ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, -Antriebsritzel
und -rad
1. Montieren:
Ausgleichswelle
1
HINWEIS:
Zur Montage der Ausgleichswelle die
Mitte
a des Ausgleichsgewichts auf
die Mitte der Ausgleichs- und Kurbel-
wellen ausrichten.
2. Montieren:
Ausgleichswellen-Antriebsrad
1
HINWEIS:
Bei der Montage des Ausgleichswel-
len-Antriebsrads darauf achten, daß
die Körnermarkierung
a des
Antriebsrads auf den kurzen Grat
b
der Ausgleichswellen-Verzahnung
ausgerichtet wird.
3. Montieren:
Ausgleichswellen-Antriebsrit-
zel
1
HINWEIS:
Die Körnermarkierung
a des
Antriebsritzels und die Körnermar-
kierung
b des Antriebsrads müs-
sen fluchten.
Die Körnermarkierung
c des Aus-
gleichswellen-Antriebsritzels muß
auf den kurzen Grat
d der Verzah-
nung am Ende der Kurbelwelle
ausgerichtet werden.
4. Montieren:
Sicherungsscheibe
1
Ausgleichswellen-Mutter
2
Primärantriebsritzel
3
Federscheibe
4
Primärantriebsritzel-Mutter
5
HINWEIS:
Das Gewinde und die Kontaktflä-
che der Primärantriebsritzel-Mut-
ter mit Motoröl bestreichen.
Ein Alu-Blechstück
a zwischen
das Antriebsritzel
6 und das
Antriebsrad
7 klemmen.
Das Primärantriebsritzel so mon-
tieren, daß dessen Aussparungen
b zum Motor gerichtet sind.
Die Federscheibe so einbauen,
daß deren Anhebung
c nach
außen gerichtet ist.
5. Die Lasche der Sicherungs-
scheibe umbiegen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
ASSEMBLAGE ET MONTAGE
Balancier, pignon menant et pignon
mené du balancier
1. Monter:
Balancier 1
N.B.:
Pour monter l’arbre de balancier, aligner
le centre a du contrepoids d’arbre de
balancier sur la ligne raccordant les cen-
tres du vilebrequin et de l’arbre de balan-
cier.
2. Monter:
Pignon mené du balancier 1
N.B.:
Monter le pignon mené du balancier sur
le balancier en alignant le repère poin-
çonné a du pignon mené du balancier
avec la cannelure inférieure b de
l’extrémité du balancier.
3. Monter:
Pignon menant du balancier 1
N.B.:
Aligner le repère poinçonné a du
pignon menant du balancier avec le
repère poinçonné b du pignon mené
du balancier.
Aligner le repère poinçonné c du
pignon menant de l’arbre du balancier
avec la cannelure inférieure d du
vilebrequin.
4. Monter:
Rondelle-frein 1
Ecrou (balancier) 2
Pignon menant de transmission
primaire 3
Rondelle conique 4
Ecrou (pignon menant de trans-
mission primaire) 5
N.B.:
Appliquer de l’huile moteur sur la sur-
face de contact et la partie filetée de
l’écrou (pignon menant de transmis-
sion primaire).
Placer une plaque d’aluminium a
entre les dents du pignon menant 6 et
du pignon mené 7 du balancier.
Monter le pignon menant de transmis-
sion primaire en orientant ses trous de
réduction b vers le moteur.
Monter la rondelle conique en orientant
sa surface convexe c vers l’extérieur.
5. Replier l’onglet de la rondelle-frein.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
MONTAJE E INSTALACIÓN
Compensador, engranaje impulsor del
compensador y engranaje conducido
del compensador
1. Instalar:
Compensador 1
NOTA:
Cuando instale el eje compensador, ali-
nee el centro a del contrapeso del
mismo con la línea que une los centros
del cigüeñal y el propio eje compensa-
dor.
2. Instalar:
Engranaje conducido del com-
pensador 1
NOTA:
Acople el engranaje conducido al com-
pensador mientras alinea la marca perfo-
rada a del engranaje con la estría
inferior b del extremo del compensa-
dor.
3. Instalar:
Engranaje impulsor del compen-
sador 1
NOTA:
Alinee la marca perforada a del
engranaje impulsor del compensador
con la marca perforada b del engra-
naje conducido.
Alinee la marca perforada c del
engranaje impulsor del compensador
la estría inferior d del cigüeñal.
4. Instalar:
Arandela de seguridad 1
Tuerca (compensador) 2
Engranaje impulsor primario 3
Arandela cónica 4
Tuerca (engranaje impulsor pri-
mario) 5
NOTA:
Aplique aceite de motor a la superficie
de contacto y a la parte fileteada de la
tuerca (engranaje impulsor primario).
Coloque una placa de aluminio a
entre los dientes del engranaje impul-
sor del compensador 6 y el engranaje
conducido 7.
Instale el engranaje impulsor primario
con los orificios de reducción de peso
b hacia el motor.
Instale la arandela cónica con la super-
ficie convexa c hacia afuera.
5. Doble la lengüeta de la arandela de
seguridad.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..110 Nm (11,0 m · kg, 80 ft · lb)
BALANCIER
AUSGLEICHSWELLE
COMPENSADOR

4 - 68
ENGOIL PUMP
OIL PUMP
OIL PUMP
Extent of removal:
1 Oil pump removal
2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
OIL PUMP REMOVAL AND DIS-
ASSEMBLY
Preparation for removal Clutch housing Refer to “CLUTCH” section.
Crankcase cover (right) Refer to “OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)”
section.
1 Circlip 1
2 Plain washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Dowel pin 1
6 Outer rotor 2 1
7 Circlip 1
8 Inner rotor 2 1
9Pin 1
10 Oil pump cover 1
11 Outer rotor 1 1
12 Inner rotor 1 1
1
2

ENG
4 - 68
ÖLPUMPE
ÖLPUMPE
Arbeitsumfang:
1 Ölpumpe demontieren
2 Ölpumpe zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN UND ZERLE-
GEN
Vorbereitungsarbeiten Kupplungskorb Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDEKKEL RECHTS”.
1 Sicherungsring 1
2 Beilagscheibe 1
3Ölpumpen-Antriebsritzel 1
4Ölpumpe 1
5Paßhülse 1
6Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Stift 1
10Ölpumpendeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
1
2
POMPE A HUILE
POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE ET DEMONTAGE DE LA
POMPE A HUILE
Préparation à la dépose Cloche d’embrayage Se reporter à la section “EMBRAYAGE”.
Couvercle de carter moteur (droit) Se reporter à la section “FILTRE A HUILE, POMPE A EAU
ET COUVERCLE DE CARTER MOTEUR (DROIT)”.
1 Circlip 1
2 Rondelle pleine 1
3 Pignon menant de pompe à huile 1
4 Pompe à huile complète 1
5Goujon 1
6 Rotor externe 2 1
7 Circlip 1
8 Rotor interne 2 1
9 Goupille 1
10 Couvercle de pompe à huile 1
11 Rotor externe 1 1
12 Rotor interne 1 1
1
2
BOMBA DE ACEITE
BOMBA DE ACEITE
Extensión del desmontaje:1 Desmontaje de la bomba de aceite2 Desarmado de la bomba de aceite
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE Y DESARMADO DE LA
BOMBA DE ACEITE
Preparación para el desmontaje Caja de embrague Consulte el apartado “EMBRAGUE”.
Tapa del cárter (derecha) Consulte el apartado “FILTRO DE ACEITE, BOMBA
DE AGUA Y TAPA DEL CÁRTER (DERECHA)”.
1 Anillo elástico 1
2 Arandela plana 1
3 Engranaje impulsor de la bomba de aceite 1
4 Conjunto de la bomba de aceite 1
5 Clavija de centrado 1
6 Rotor externo 2 1
7 Anillo elástico 1
8 Rotor interno 2 1
9 Pasador 1
10 Tapa de la bomba de aceite 1
11 Rotor externo 1 1
12 Rotor interno 1 1
1
2
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 69
ENGOIL PUMP
Extent of removal Order Part name Q’ty Remarks
13 Pin 1
14 Washer 1
15 Oil pump drive shaft 1
16 Rotor housing 1
2

ENG
4 - 69
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
13 Stift 1
14 Beilagscheibe 1
15Ölpumpen-Antriebswelle 1
16 Rotorgehäuse 1
2
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
13 Goupille 1
14 Rondelle 1
15 Arbre d’entraînement de pompe à huile 1
16 Boîtier du rotor 1
2
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
13 Pasador 1
14 Arandela 1
15 Eje impulsor de la bomba de aceite 1
16 Caja del rotor 1
2
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

4 - 70
ENGOIL PUMP
INSPECTION
Oil pump
1. Inspect:
Oil pump drive gear
Oil pump driven gear
Rotor housing
Oil pump cover
Cracks/wear/damage → Replace.
2. Measure:
Tip clearance a
Between the inner rotor 1 and the outer
rotor 2.
Tip clearance b
Between the outer rotor 2 and the rotor
housing 3.
Out of specification → Replace the oil
pump.
3. Check:
Unsmooth → Repeat steps #1 and #2 or
replace the defective parts.
ASSEMBLY AND INSTALLATION
Oil pump
1. Install:
Oil pump drive shaft 1
Washer 2
Pin 3
Inner rotor 1 4
NOTE:
Apply the engine oil on the oil pump drive
shaft and inner rotor 1.
Fit the pin into the groove in the inner rotor 1.
Tip clearance
a:
0.12 mm or less
(0.0047 in or less)
: 0.20 mm (0.008 in)
Tip clearance
b:
0.09 ~ 0.17 mm
(0.0035 ~ 0.0067 in)
: 0.24 mm (0.009 in)
Side clearance
c:
0.03 ~ 0.10 mm
(0.0012 ~ 0.0039 in)
: 0.17 mm (0.007 in)
