YAMAHA WR 450F 2005 Owners Manual

ENG
4 - 95

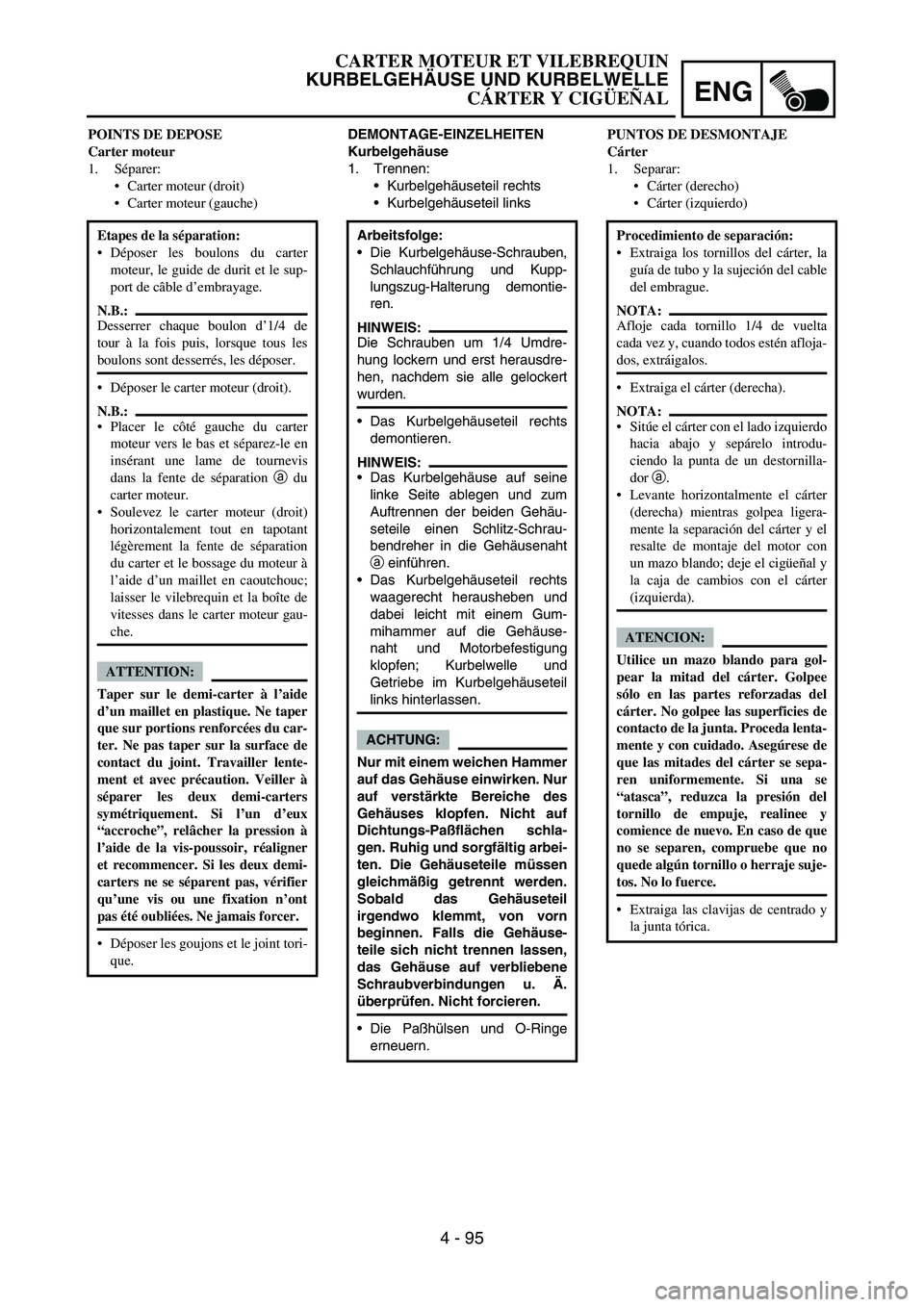

DEMONTAGE-EINZELHEITEN
Kurbelgehäuse
1. Trennen:
Kurbelgehäuseteil rechts
Kurbelgehäuseteil links
Arbeitsfolge:
Die Kurbelgehäuse-Schrauben,
Schlauchführung und Kupp-
lungszug-Halterung demontie-
ren.
HINWEIS:
Die Schrauben um 1/4 Umdre-
hung lockern und erst herausdre-
hen, nachdem sie alle gelockert
wurden.
Das Kurbelgehäuseteil rechts
demontieren.
HINWEIS:
Das Kurbelgehäuse auf seine
linke Seite ablegen und zum
Auftrennen der beiden Gehäu-
seteile einen Schlitz-Schrau-
bendreher in die Gehäusenaht
a einführen.
Das Kurbelgehäuseteil rechts
waagerecht herausheben und
dabei leicht mit einem Gum-
mihammer auf die Gehäuse-
naht und Motorbefestigung
klopfen; Kurbelwelle und
Getriebe im Kurbelgehäuseteil
links hinterlassen.
ACHTUNG:
Nur mit einem weichen Hammer
auf das Gehäuse einwirken. Nur
auf verstärkte Bereiche des
Gehäuses klopfen. Nicht auf
Dichtungs-Paßflächen schla-
gen. Ruhig und sorgfältig arbei-
ten. Die Gehäuseteile müssen
gleichmäßig getrennt werden.
Sobald das Gehäuseteil
irgendwo klemmt, von vorn
beginnen. Falls die Gehäuse-
teile sich nicht trennen lassen,
das Gehäuse auf verbliebene
Schraubverbindungen u. Ä.
überprüfen. Nicht forcieren.
Die Paßhülsen und O-Ringe
erneuern.
POINTS DE DEPOSE
Carter moteur
1. Séparer:
Carter moteur (droit)
Carter moteur (gauche)
Etapes de la séparation:
Déposer les boulons du carter
moteur, le guide de durit et le sup-
port de câble d’embrayage.
N.B.:
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
Déposer le carter moteur (droit).
N.B.:
Placer le côté gauche du carter
moteur vers le bas et séparez-le en
insérant une lame de tournevis
dans la fente de séparation a du
carter moteur.
Soulevez le carter moteur (droit)
horizontalement tout en tapotant
légèrement la fente de séparation
du carter et le bossage du moteur à
l’aide d’un maillet en caoutchouc;
laisser le vilebrequin et la boîte de
vitesses dans le carter moteur gau-
che.
ATTENTION:
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur portions renforcées du car-
ter. Ne pas taper sur la surface de
contact du joint. Travailler lente-
ment et avec précaution. Veiller à
séparer les deux demi-carters
symétriquement. Si l’un d’eux
“accroche”, relâcher la pression à
l’aide de la vis-poussoir, réaligner
et recommencer. Si les deux demi-
carters ne se séparent pas, vérifier
qu’une vis ou une fixation n’ont
pas été oubliées. Ne jamais forcer.
Déposer les goujons et le joint tori-
que.
PUNTOS DE DESMONTAJE
Cárter
1. Separar:
Cárter (derecho)
Cárter (izquierdo)
Procedimiento de separación:
Extraiga los tornillos del cárter, la
guía de tubo y la sujeción del cable
del embrague.
NOTA:
Afloje cada tornillo 1/4 de vuelta
cada vez y, cuando todos estén afloja-
dos, extráigalos.
Extraiga el cárter (derecha).
NOTA:
Sitúe el cárter con el lado izquierdo
hacia abajo y sepárelo introdu-
ciendo la punta de un destornilla-
dor a.
Levante horizontalmente el cárter
(derecha) mientras golpea ligera-
mente la separación del cárter y el
resalte de montaje del motor con
un mazo blando; deje el cigüeñal y
la caja de cambios con el cárter
(izquierda).
ATENCION:
Utilice un mazo blando para gol-
pear la mitad del cárter. Golpee
sólo en las partes reforzadas del
cárter. No golpee las superficies de
contacto de la junta. Proceda lenta-
mente y con cuidado. Asegúrese de
que las mitades del cárter se sepa-
ren uniformemente. Si una se
“atasca”, reduzca la presión del
tornillo de empuje, realinee y
comience de nuevo. En caso de que
no se separen, compruebe que no
quede algún tornillo o herraje suje-
tos. No lo fuerce.
Extraiga las clavijas de centrado y
la junta tórica.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 96

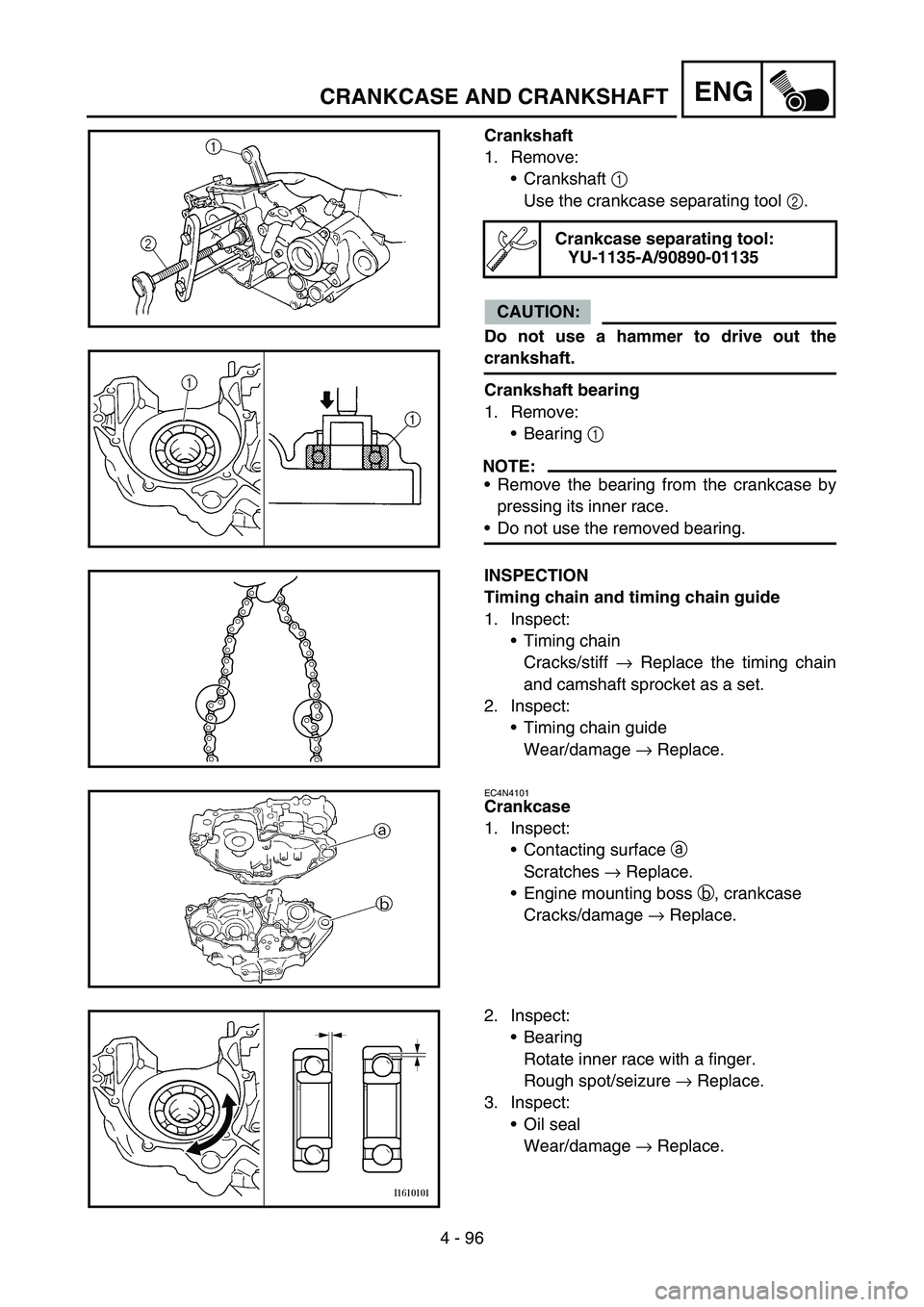

ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankshaft bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race.
Do not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
EC4N4101
Crankcase
1. Inspect:
Contacting surface a
Scratches → Replace.
Engine mounting boss b, crankcase
Cracks/damage → Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
3. Inspect:
Oil seal
Wear/damage → Replace.

ENG
4 - 96
Kurbelwelle
1. Demontieren:
Kurbelwelle
1
Das Kurbelgehäuse-Trenn-
werkzeug
2 verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
Kurbelwellen-Hauptlager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers den
Innenlaufring hineindrükken.
Das ausgebaute Lager nicht wie-
derverwenden.
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/
90890-01135
KONTROLLE
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rissig/steif
→ Steuerkette und
Nockenwellenräder gemein-
sam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt
→
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Paßflächen
a
Verkratzt
→ Erneuern.
Motorbefestigung
b, Kurbel-
gehäuse
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
3. Kontrollieren:
Dichtring
Verschlissen/beschädigt
→
Erneuern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter moteur 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Roulement de vilebrequin
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement du carter moteur
en appuyant sur sa cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de car-
ter moteur:
YU-1135-A/90890-01135
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter moteur
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage du moteur b, carter
moteur
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Usure/endommagement → Rem-
placer.Cigüeñal
1. Extraer:
Cigüeñal 1
Utilice el separador de cárter 2.
ATENCION:
No utilice un martillo para extraer el
cigüeñal.
Cojinete del cigüeñal
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete del cárter presio-
nando la guía interior.
No utilice el cojinete que ha extraído.
Herramienta de separa-
ción del cárter:
YU-1135-A/90890-01135
COMPROBACIÓN
Cadena de distribución y guía de la
cadena de distribución
1. Comprobar:
Cadena de distribución
Grietas/rigidez→ Cambiar el con-
junto de cadena de distribución y
piñón del eje de levas.
2. Comprobar:
Guía de la cadena de distribución
Desgaste/daños → Cambiar.
Cárter
1. Comprobar:
Superficie de contacto a
Rayaduras → Cambiar.
Resalte de montaje del motor b,
cárter
Grietas/daños → Cambiar.
2. Comprobar:
Cojinete
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
3. Comprobar:
Junta de aceite
Desgaste/daños → Cambiar.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 97
ENGCRANKCASE AND CRANKSHAFT

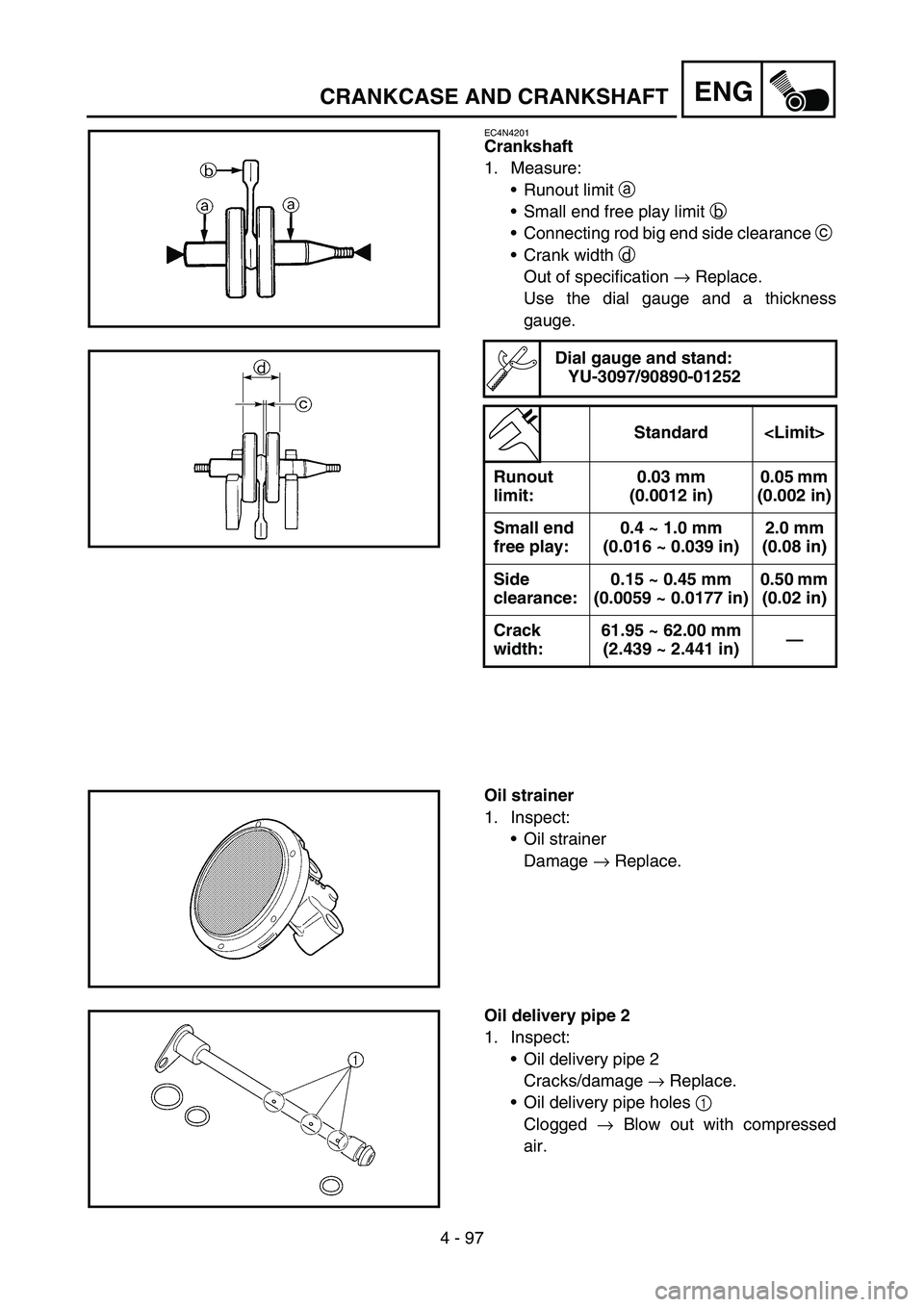

EC4N4201
Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2
Cracks/damage → Replace.
Oil delivery pipe holes 1
Clogged → Blow out with compressed
air.

ENG
4 - 97

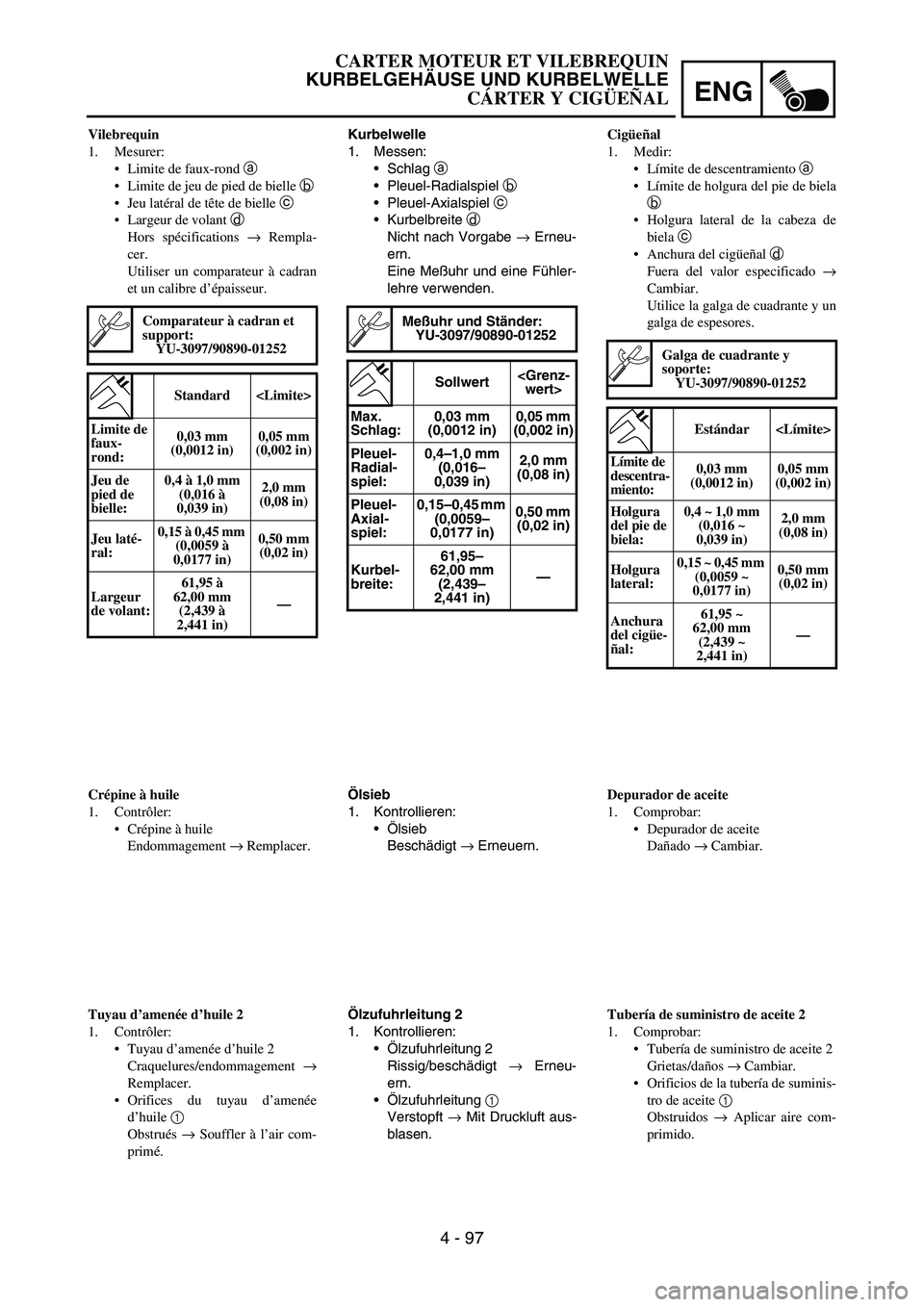

Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Meßuhr und eine Fühler-
lehre verwenden.
Meßuhr und Ständer:
YU-3097/90890-01252
Sollwert wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:61,95–
62,00 mm
(2,439–
2,441 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
Rissig/beschädigt
→ Erneu-
ern.
Ölzufuhrleitung
1
Verstopft
→ Mit Druckluft aus-
blasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’amenée d’huile 2
1. Contrôler:
Tuyau d’amenée d’huile 2
Craquelures/endommagement →
Remplacer.
Orifices du tuyau d’amenée
d’huile 1
Obstrués → Souffler à l’air com-
primé.Cigüeñal
1. Medir:
Límite de descentramiento a
Límite de holgura del pie de biela
b
Holgura lateral de la cabeza de
biela c
Anchura del cigüeñal d
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante y un
galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descentra-
miento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in) 0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañado → Cambiar.
Tubería de suministro de aceite 2
1. Comprobar:
Tubería de suministro de aceite 2
Grietas/daños → Cambiar.
Orificios de la tubería de suminis-
tro de aceite 1
Obstruidos → Aplicar aire com-
primido.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 98
ENGCRANKCASE AND CRANKSHAFT
EC4N5000
ASSEMBLY AND INSTALLATION
Crankshaft bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To crankcase (left and right).
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
È
For USA and CDN
ÉExcept for USA and CDN
Crankshaft installing pot
2:
YU-90050/90890-01274
Crankshaft installing bolt
3:
YU-90050/90890-01275
Adaptor (M12)
4:
YU-90063/90890-01278
Spacer (crankshaft installer)
5:
YM-91044/90890-04081
ÈÉ

ENG
4 - 98
ZUSAMMENBAU UND MONTAGE
Kurbelwellen-Hauptlager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube (Kur-
belwelle)
1
(an den Kurbelgehäuseteilen
links und rechts)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, daß die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, daß der
Schraubenkopf nicht völlig zerstört
wird.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
Kurbelwellen-Einbaufas-
sung 2:
YU-90050/90890-01274
Kurbelwellen-Einbau-
schraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-Einbau-
hülse 5:
YM-91044/90890-04081

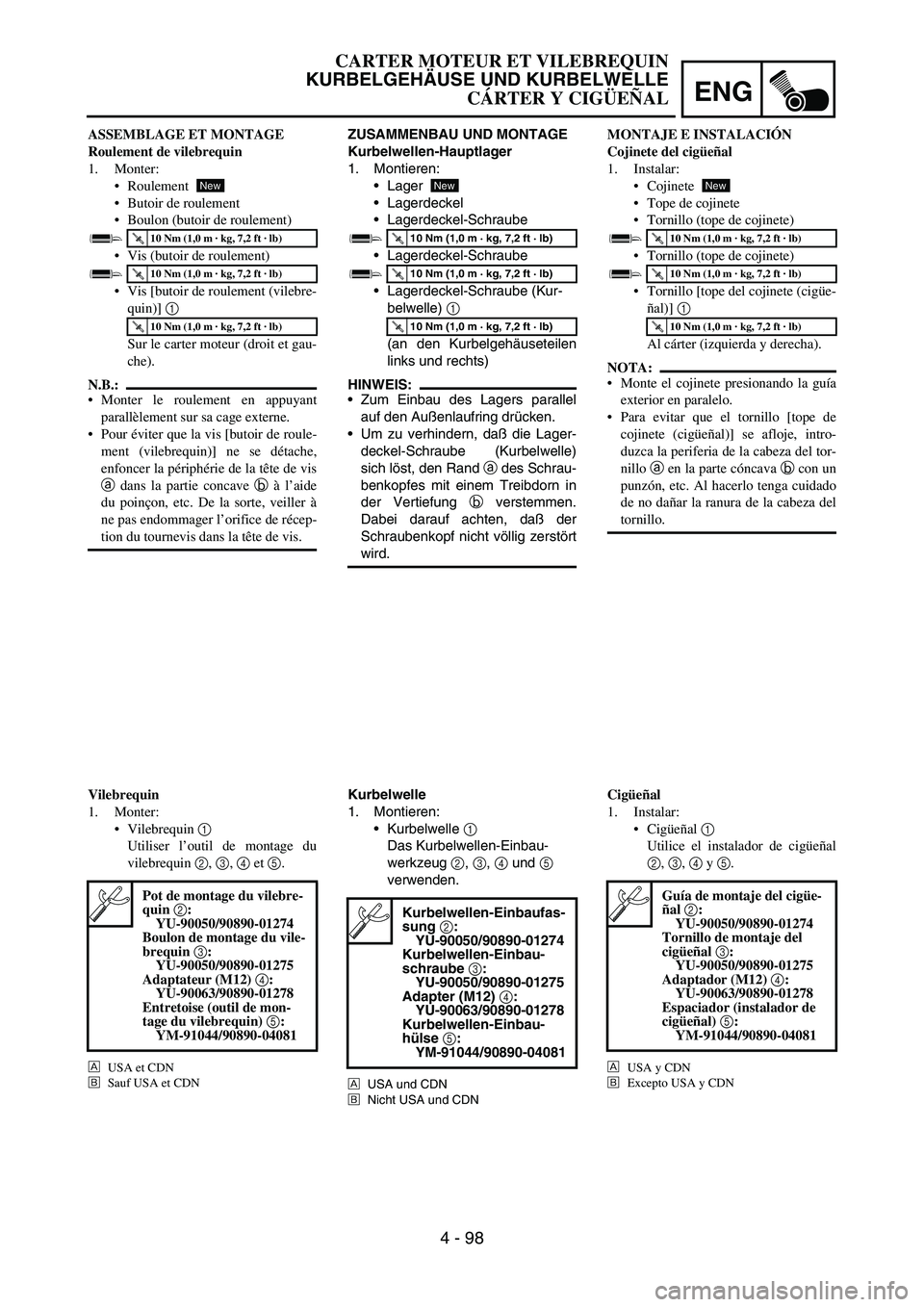

ASSEMBLAGE ET MONTAGE
Roulement de vilebrequin
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur le carter moteur (droit et gau-
che).
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour éviter que la vis [butoir de roule-
ment (vilebrequin)] ne se détache,
enfoncer la périphérie de la tête de vis
a dans la partie concave b à l’aide
du poinçon, etc. De la sorte, veiller à
ne pas endommager l’orifice de récep-
tion du tournevis dans la tête de vis.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du vile-
brequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cigüeñal
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete (cigüe-
ñal)] 1
Al cárter (izquierda y derecha).
NOTA:
Monte el cojinete presionando la guía
exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del tor-
nillo a en la parte cóncava b con un
punzón, etc. Al hacerlo tenga cuidado
de no dañar la ranura de la cabeza del
tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal 1
Utilice el instalador de cigüeñal
2, 3, 4 y 5.
È
USA y CDN
É
Excepto USA y CDN
Guía de montaje del cigüe-
ñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador de
cigüeñal) 5:
YM-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 99
ENGCRANKCASE AND CRANKSHAFT
NOTE:
Hold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
Before installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
2. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
3. Install:
Oil strainer 1
Bolt (oil strainer) 2
4. Apply:
Sealant
On the crankcase (right) 1.
NOTE:
Clean the contacting surface of crankcase (left
and right) before applying the sealant.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 99
HINWEIS:
Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
festhalten und dabei die Mutter
des Einbauwerkzeugs montieren.
Das Einbauwerkzeug betätigen,
bis das Kurbelgehäuse am Lager
anstößt.
Vor der Montage der Kurbelwelle
die Paßfläche zum Kurbelgehäuse
reinigen.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
2. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Instand setzen.
3. Montieren:
Ölsieb
1
Ölsieb-Schraube
2
4. Auftragen:
Dichtmasse
(auf das Kurbelgehäuseteil
rechts
1.)
HINWEIS:
Vor dem Auftragen des Dichtmittels
müssen die Paßflächen der beiden
Kurbelgehäuseteile gereinigt wer-
den.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse
Nr. 1215:
90890-85505
N.B.:
Maintenir la bielle au point mort haut
d’une main tout en tournant l’écrou de
l’outil de montage de l’autre main.
Actionner l’outil de montage jusqu’à
ce que le vilebrequin bute contre le
roulement.
Avant de monter le vilebrequin, net-
toyer la surface de contact du carter
moteur.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
2. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Réparer.
3. Monter:
Crépine à huile 1
Boulon (crépine à huile) 2
4. Appliquer:
Pâte d’étanchéité
Sur le carter moteur (droit) 1.
N.B.:
Nettoyer la surface de contact du carter
moteur (droit et gauche) avant d’appli-
quer la pâte d’étanchéité.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond N°1215:
90890-85505
NOTA:
Sujete con una mano la biela en el
punto muerto superior mientras gira la
tuerca de la herramienta de montaje
con la otra mano. Accione la herra-
mienta de montaje hasta que el cigüe-
ñal llegue al fondo del cojinete.
Antes de montar el cigüeñal limpie la
superficie de contacto del cárter.
ATENCION:
No utilice un martillo para introducir
el cigüeñal.
2. Comprobar:
Funcionamiento del cambio
Funcionamiento de la caja de
cambios
Funcionamiento no suave →
Reparar.
3. Instalar:
Depurador de aceite 1
Tornillo (depurador de aceite) 2
4. Aplicar:
Sellador
En el cárter (derecha) 1.
NOTA:
Limpie la superficie de contacto del cár-
ter (izquierda y derecha) antes de aplicar
el sellador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 100
ENGCRANKCASE AND CRANKSHAFT
5. Install:
Dowel pin 1
O-ring 2
Crankcase (right)
To crankcase (left).
NOTE:
Fit the crankcase (right) onto the crankcase
(left). Tap lightly on the case with soft ham-
mer.
When installing the crankcase, the connect-
ing rod should be positioned at TDC (top
dead center).
New
6. Tighten:
Hose guide 1
Clutch cable holder 2
Bolt (clutch cable holder)
Bolt (crankcase)
NOTE:
Tighten the crankcase tightening bolts in
stage, using a crisscross pattern.
7. Install:
Oil delivery pipe
O-ring
Bolt (oil delivery pipe 2)
8. Install:
Timing chain
Timing chain guide (rear)
Bolt (timing chain guide)
9. Remove:
Sealant
Forced out on the cylinder mating surface.
10. Apply:
Engine oil
To the crank pin, bearing and oil delivery
hole.
11. Check:
Crankshaft and transmission operation.
Unsmooth operation → Repair.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
