3. Montieren:
Kühler-Entlüftungsschlauch
1
Kühler rechts
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Abdeckung
1
Schraube (Kühler-Abdeckung
oben)
2
HINWEIS:
Zuerst den Haken
a an der Innen-
seite des Kühlers einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Durit de mise à l’air du radiateur
1
Radiateur (droit) 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau de radiateur
supérieur) 2
N.B.:
Insérer le crochet a dans le radiateur, en
commençant par le côté intérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Tubo respiradero del radiador 1
Radiador (derecha) 2
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Panel 1
Tornillo (panel superior del radia-
dor) 2
NOTA:
Acople el gancho a primero en el lado
interior del radiador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
RADIATEUR
KÜHLER
RADIADOR

4 - 8
ENGCARBURETOR
CARBURETOR
7 4
108 1
9
T R..2 Nm (0.2 m •
kg, 1.4 ft • Ib)
2
3
75
5
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
6
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
1
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..11 Nm (1.1 m •
kg, 8.0 ft • Ib)

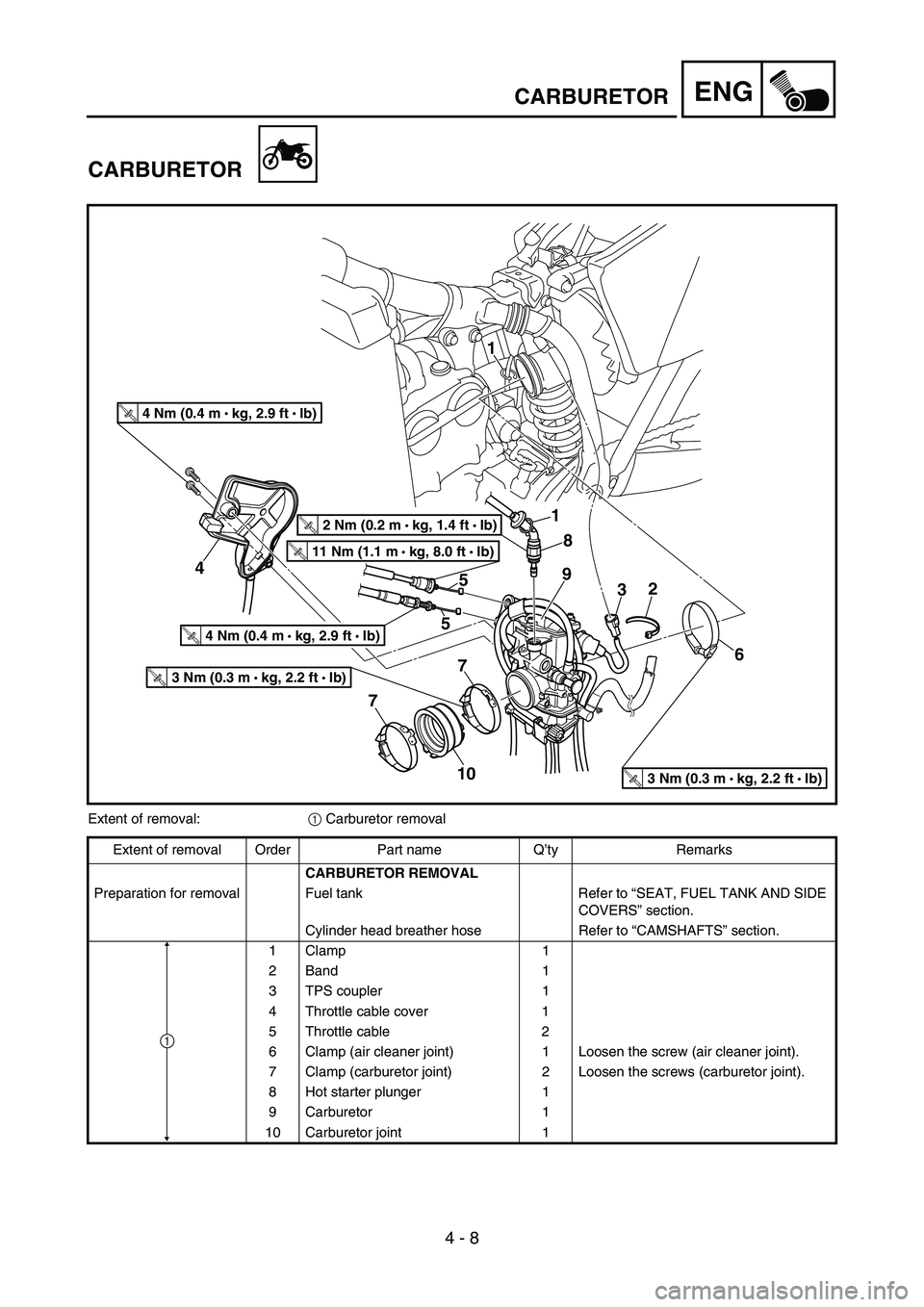

Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Cylinder head breather hose Refer to “CAMSHAFTS” section.
1Clamp 1
2Band 1
3 TPS coupler 1
4 Throttle cable cover 1
5 Throttle cable 2
6 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Hot starter plunger 1
9 Carburetor 1
10 Carburetor joint 1
1

ENG
4 - 8
VERGASER
Arbeitsumfang:
1 Vergaser demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitungsarbeiten Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Zylinderkopf-Entlüftungsschlauch Siehe unter “NOCKENWELLEN”.
1 Schlauchschelle 1
2 Kunststoffbinder 1
3 Drosselklappensensor-Steckverbinder 1
4 Gaszug-Abdeckung 1
5 Gaszug 2
6 Schlauchschelle (Vergasereinlass-
Anschluss)1 Die Schraube (Vergasereinlass-Anschluss) lockern.
7 Schlauchschelle (Vergaserauslass-
Anschluss)2 Die Schrauben (Vergaserauslass-Anschluss)
lockern.
8 Warmstartkolben 1
9 Vergaser 1
10 Vergaserauslass-Anschluss 1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Durit de mise à l’air de la culasse Se reporter à la section “ARBRES A CAMES”.
1 Collier à pince 1
2 Bande 1
3 Fiche rapide du TPS 1
4 Couvercle du logement du câble des gaz 1
5Câble des gaz 2
6 Collier à pince (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
7 Collier à pince (raccord du carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Plongeur de démarrage à chaud 1
9 Carburateur 1
10 Raccord de carburateur 1
1
CARBURADOR
Extensión del desmontaje:1 Desmontaje del carburador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL CARBURADOR
Preparación para el desmontaje Depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”.
1 Brida 1
2 Banda 1
3 Acoplador del TPS (sensor de posición del ace-
lerador)1
4 Funda del cable del acelerador 1
5 Cable del acelerador 2
6 Brida (junta del depurador de aire) 1 Afloje el tornillo (junta del depurador de aire).
7 Brida (junta del carburador) 2 Afloje los tornillos (junta del carburador).
8 Palpador de arranque en caliente 1
9 Carburador 1
10 Junta del carburador 1
1
CARBURATEUR
VERGASER
CARBURADOR

4 - 9
ENGCARBURETOR

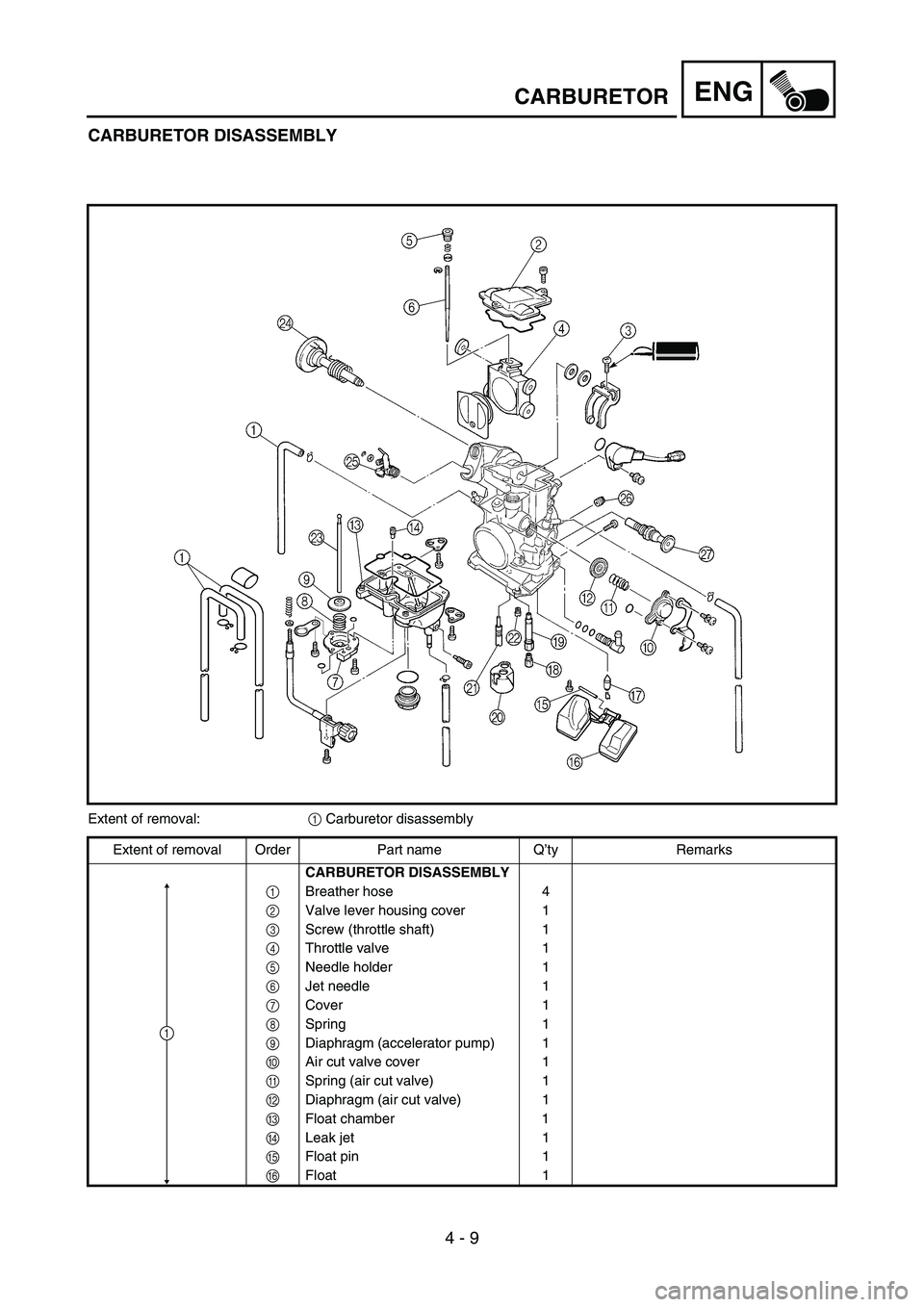

CARBURETOR DISASSEMBLY
Extent of removal:
1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1 Breather hose 4
2 Valve lever housing cover 1
3 Screw (throttle shaft) 1
4 Throttle valve 1
5 Needle holder 1
6 Jet needle 1
7 Cover 1
8 Spring 1
9 Diaphragm (accelerator pump) 1
0 Air cut valve cover 1
A Spring (air cut valve) 1
B Diaphragm (air cut valve) 1
C Float chamber 1
D Leak jet 1
E Float pin 1
F Float 1
1

ENG
4 - 9
VERGASER ZERLEGEN
Arbeitsumfang:
1 Vergaser zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1
Belüftungsschlauch 4
2
Drosselklappen-Gehäusedeckel 1
3
Schraube (Drosselklappenwelle) 1
4
Drosselklappe 1
5
Nadelsitz 1
6
Düsennadel 1
7
Abdeckung 1
8
Feder 1
9
Membran (Beschleunigungspumpe) 1
0
Abschaltventil-Abdeckung 1
A
Feder (Abschaltventil) 1
B
Membran (Abschaltventil) 1
C
Schwimmerkammer 1
D
Ausströmdüse 1
E
Schwimmerachse 1
F
Schwimmer 1
1
DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1
Durit de mise à l’air 4
2
Couvercle du boîtier du levier de soupape 1
3
Vis (axe du papillon) 1
4
Papillon des gaz 1
5
Support d’aiguille 1
6
Aiguille 1
7
Couvercle 1
8
Ressort 1
9
Diaphragme (pompe de reprise) 1
0
Couvercle du clapet de coupure d’air 1
A
Ressort (clapet de coupure d’air) 1
B
Diaphragme (clapet de coupure d’air) 1
C
Cuve 1
D
Gicleur de fuite 1
E
Axe de flotteur 1
F
Flotteur 1
1
DESMONTAJE DEL CARBURADOR
Extensión del desmontaje:1 Desmontaje del carburador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL CARBURADOR
1
Tubo respiradero 4
2
Cubierta del alojamiento de la palanca de la vál-
vula1
3
Tornillo (eje del acelerador) 1
4
Válvula de mariposa 1
5
Soporte de la aguja 1
6
Aguja del surtidor 1
7
Tapa 1
8
Muelle 1
9
Diafragma (bomba de aceleración) 1
0
Tapa de la válvula de corte de aire 1
A
Muelle (válvula de corte de aire) 1
B
Diafragma (válvula de corte de aire) 1
C
Cámara del flotador 1
D
Surtidor de pérdida 1
E
Pasador del flotador 1
F
Flotador 1
1
CARBURATEUR
VERGASER
CARBURADOR

4 - 10
ENGCARBURETOR

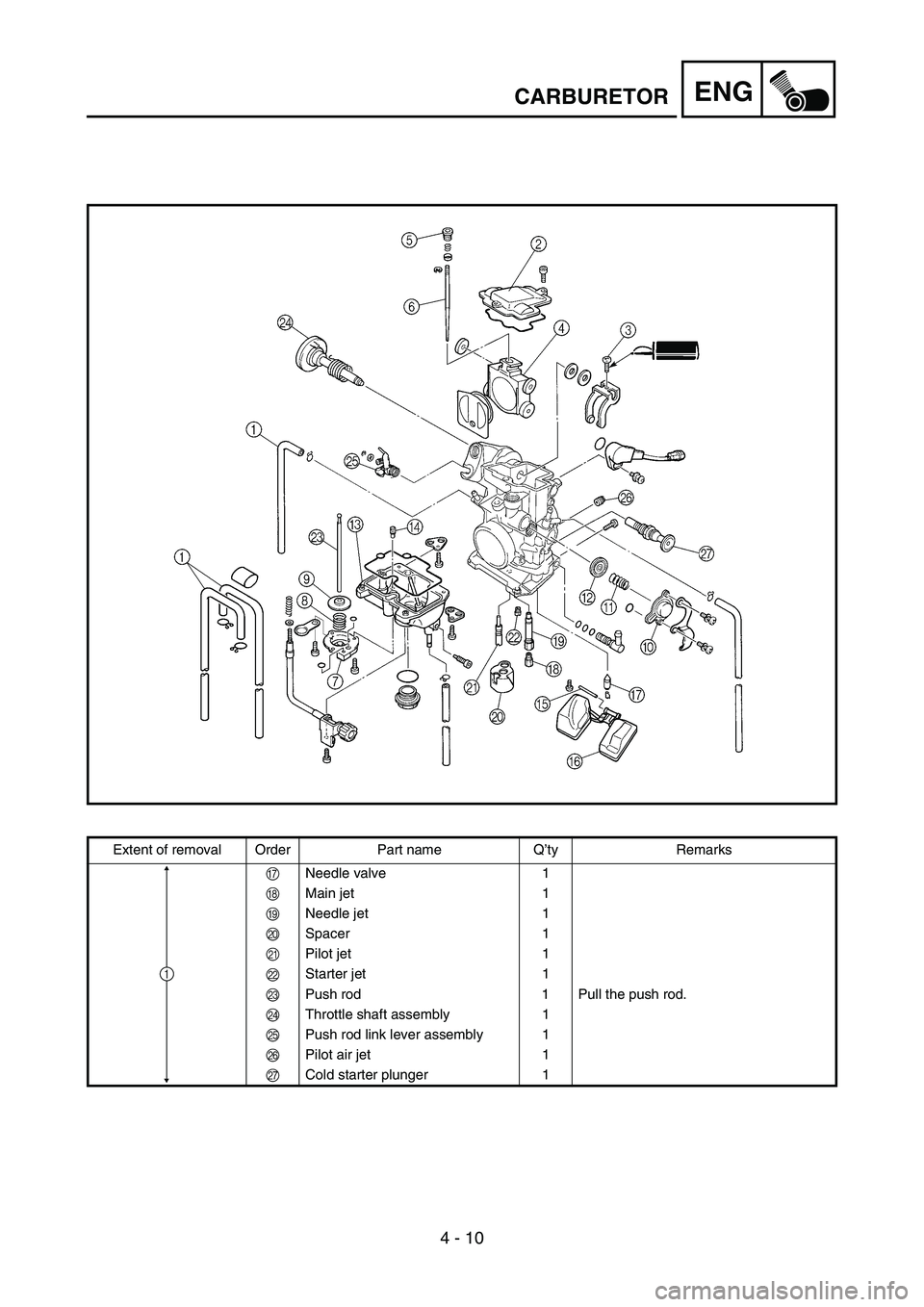

Extent of removal Order Part name Q’ty Remarks
G Needle valve 1
H Main jet 1
I Needle jet 1
J Spacer 1
K Pilot jet 1
L Starter jet 1
M Push rod 1 Pull the push rod.
N Throttle shaft assembly 1
O Push rod link lever assembly 1
P Pilot air jet 1
Q Cold starter plunger 1
1

ENG
4 - 10
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
G Nadelventil 1
H Hauptdüse 1
I Nadeldüse 1
J Distanzstück 1
K Leerlaufdüse 1
L Chokedüse 1
M Druckstange 1 An der Druckstange ziehen.
N Drosselklappenwelle 1
O Druckstangen-Verbindungshebel 1
P Leerlauf-Luftdüse 1
Q Chokeschieber 1
1
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
G Pointeau 1
H Gicleur principal 1
I Gicleur d’aiguille 1
J Entretoise 1
K Gicleur de ralenti 1
L Gicleur de starter 1
M Tige de débrayage 1 Tirer la tige de débrayage.
N Axe du papillon complet 1
O Ensemble levier articulé de la tige de débrayage 1
P Gicleur d’air de ralenti 1
Q Plongeur de démarrage à froid 1
1
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
G Válvula de aguja 1
H Surtidor principal 1
I Surtidor de aguja 1
J Espaciador 1
K Surtidor piloto 1
L Surtidor de arranque 1
M Barra de empuje 1 Tire de la barra de empuje.
N Conjunto del eje del acelerador 1
O Conjunto de la palanca de unión de la barra de
empuje1
P Surtidor de aire piloto 1
Q Palpador de arranque en frío1
1
CARBURATEUR
VERGASER
CARBURADOR

4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)}
1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 11
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der
Drosselklappensensor zu erneuern
ist aufgrund von Fehlern, weil er
die Leistung beeinträchtigen wird.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden. REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis {TPS (capteur
de position de papillon des gaz)} 1
sauf en cas de remplacement du TPS
(capteur de position de papillon des
gaz) en raison d’une panne, car cela
provoquerait une baisse des perfor-
mances du moteur.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Gicleur d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Endommagement → Remplacer.
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos {TPS (sensor de
posición del acelerador)} 1 salvo para
cambiar el sensor de posición del ace-
lerador debido a un fallo, ya que pro-
vocará una disminución de las
prestaciones del motor.
COMPROBACIÓN
Carburador
1. Comprobar:
Cuerpo del carburador
Contaminación → Limpiar.
NOTA:
Utilice un disolvente al petróleo para
limpiarlo. Aplique aire comprimido a
todos los conductos y surtidores.
No utilice nunca un alambre.
2. Comprobar:
Surtidor principal 1
Surtidor piloto 2
Surtidor de aguja 3
Surtidor de arranque 4
Surtidor de aire piloto 5
Surtidor de pérdida 6
Dañada → Cambiar.
Contaminación → Limpiar.
NOTA:
Utilice un disolvente al petróleo para
limpiarlo. Aplique aire comprimido a
todos los conductos y surtidores.
No utilice nunca un alambre.
CARBURATEUR
VERGASER
CARBURADOR

4 - 12
ENGCARBURETOR

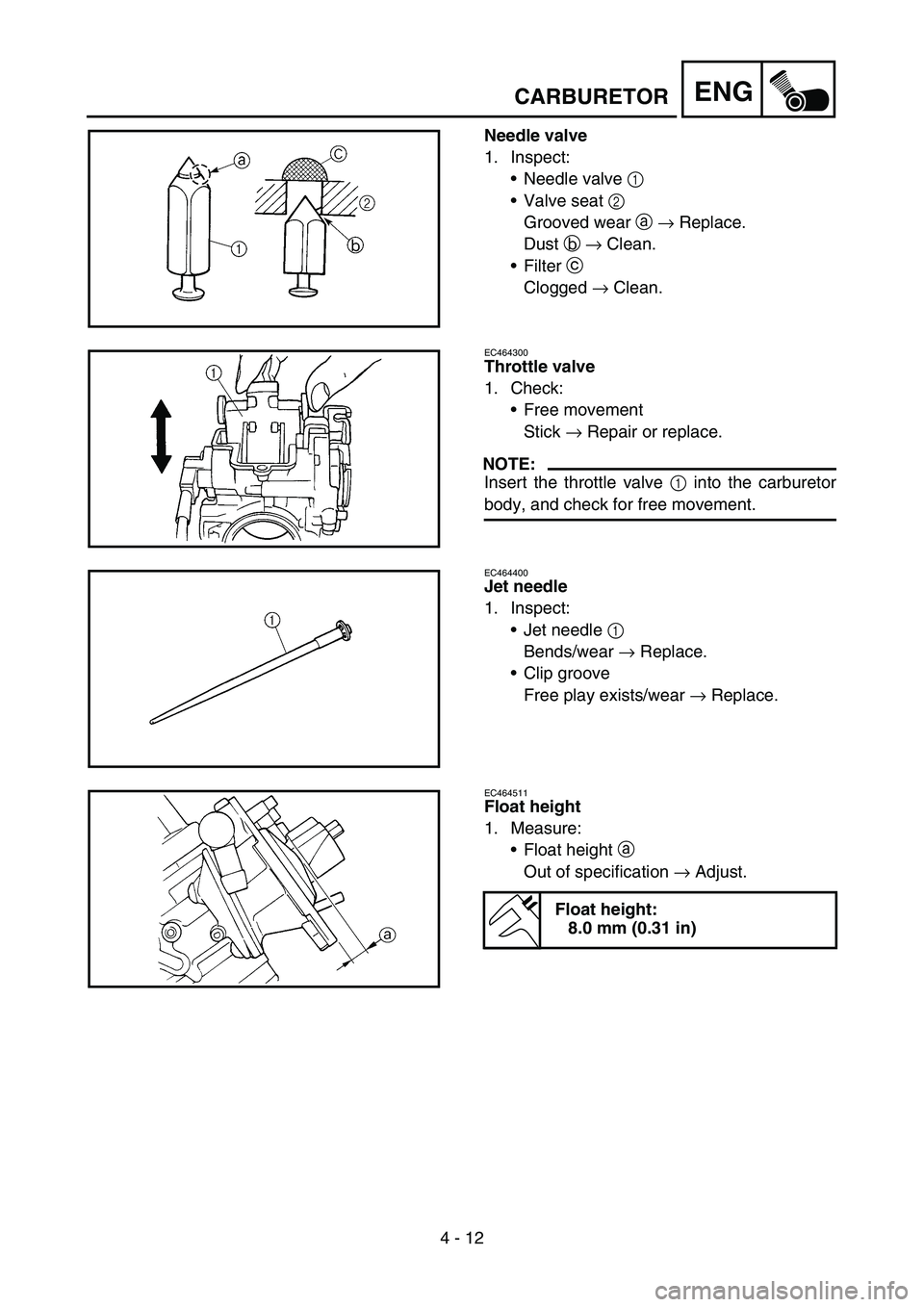

Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
Filter c
Clogged → Clean.
EC464300
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
NOTE:
Insert the throttle valve 1 into the carburetor
body, and check for free movement.
EC464400
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
EC464511
Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)
