CYLINDRE ET PISTON
6-36

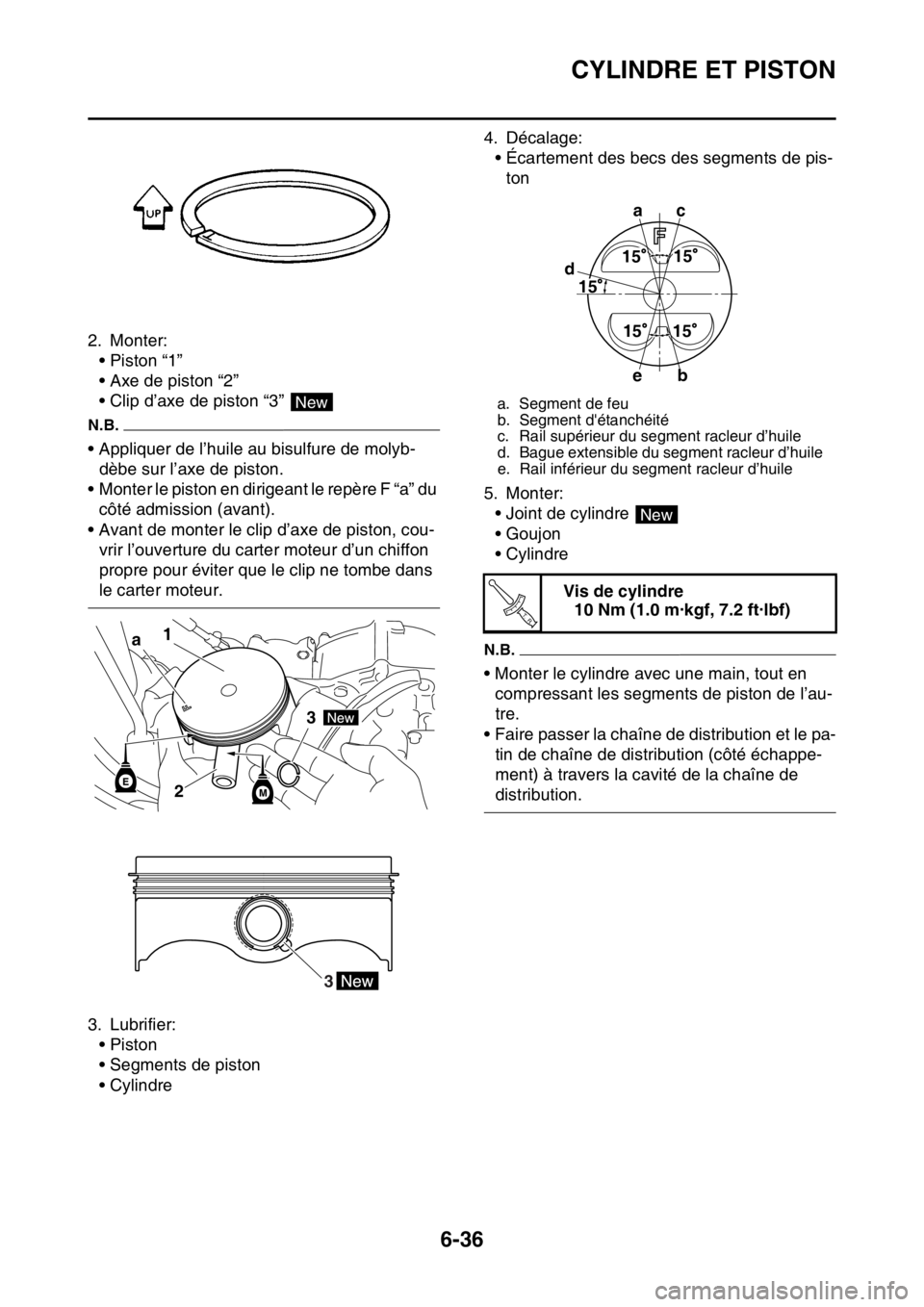

2. Monter:• Piston “1”
• Axe de piston “2”
• Clip d’axe de piston “3”
N.B.
• Appliquer de l’huile au bisulfure de molyb-
dèbe sur l’axe de piston.
• Monter le piston en dirigeant le repère F “a” du
côté admission (avant).
• Avant de monter le clip d’axe de piston, cou- vrir l’ouverture du carter moteur d’un chiffon
propre pour éviter que le clip ne tombe dans
le carter moteur.
3. Lubrifier: •Piston
• Segments de piston
• Cylindre 4. Décalage:
• Écartement des becs des segments de pis-ton
5. Monter: • Joint de cylindre
• Goujon
• Cylindre
N.B.
• Monter le cylindre avec une main, tout en compressant les segments de piston de l’au-
tre.
• Faire passer la chaîne de distribution et le pa- tin de chaîne de distribution (côté échappe-
ment) à travers la cavité de la chaîne de
distribution.
New
1
3
2
a
3
a. Segment de feu
b. Segment d'étanchéité
c. Rail supérieur du segment racleur d’huile
d. Bague extensible du segment racleur d’huile
e. Rail inférieur du segment racleur d’huile
Vis de cylindre
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
ac
eb
d
15
Ã
15Ã
15Ã
15Ã
15Ã
New
T R..

DÉMARREUR ÉLECTRIQUE
6-37
FAS2GB2264
DÉMARREUR ÉLECTRIQUE

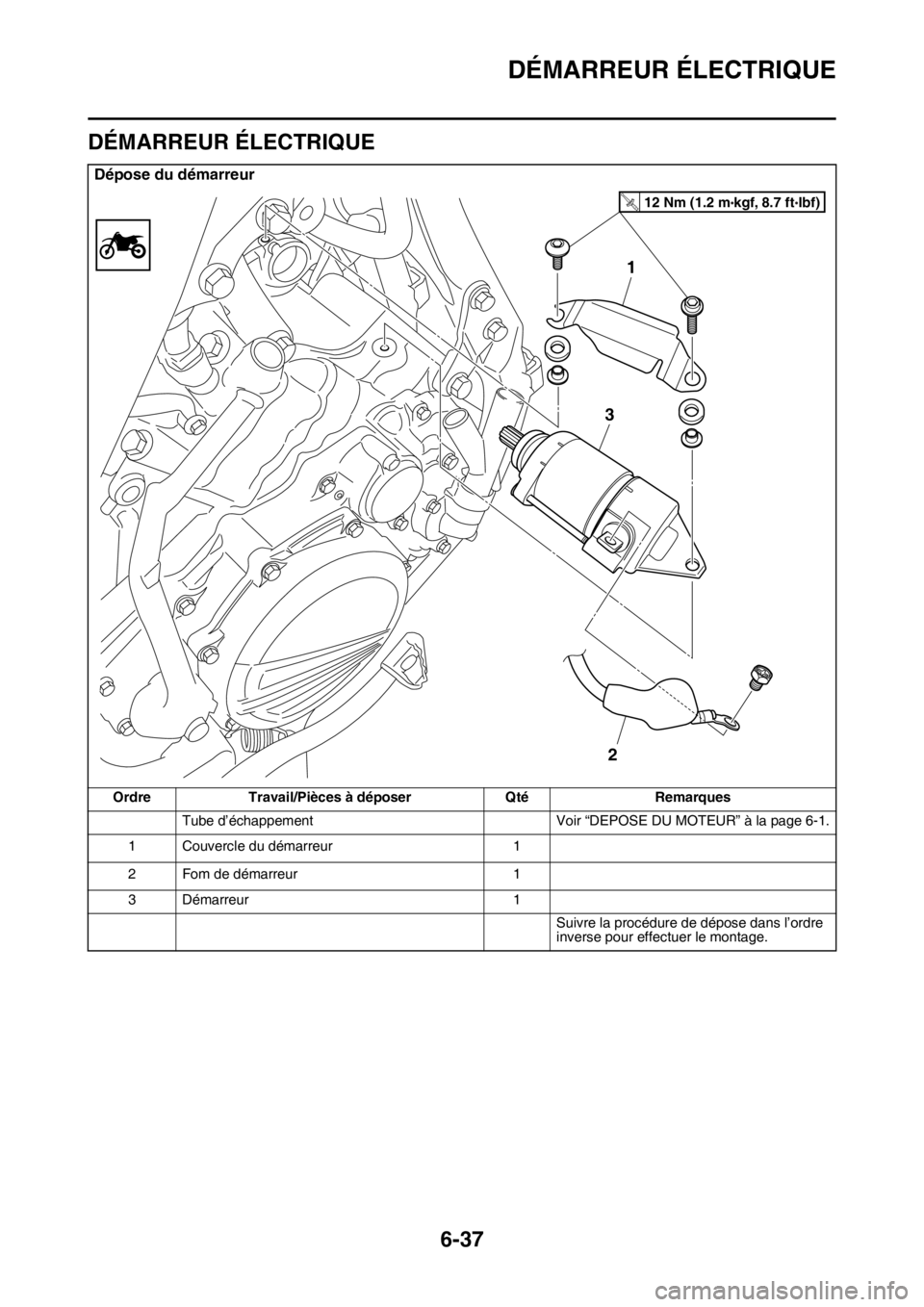

Dépose du démarreur
OrdreTravail/Pièces à déposer QtéRemarques
Tube d’échappement Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Couvercle du démarreur 1
2 Fom de démarreur 1
3 Démarreur 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
2
3

DÉMARREUR ÉLECTRIQUE
6-38

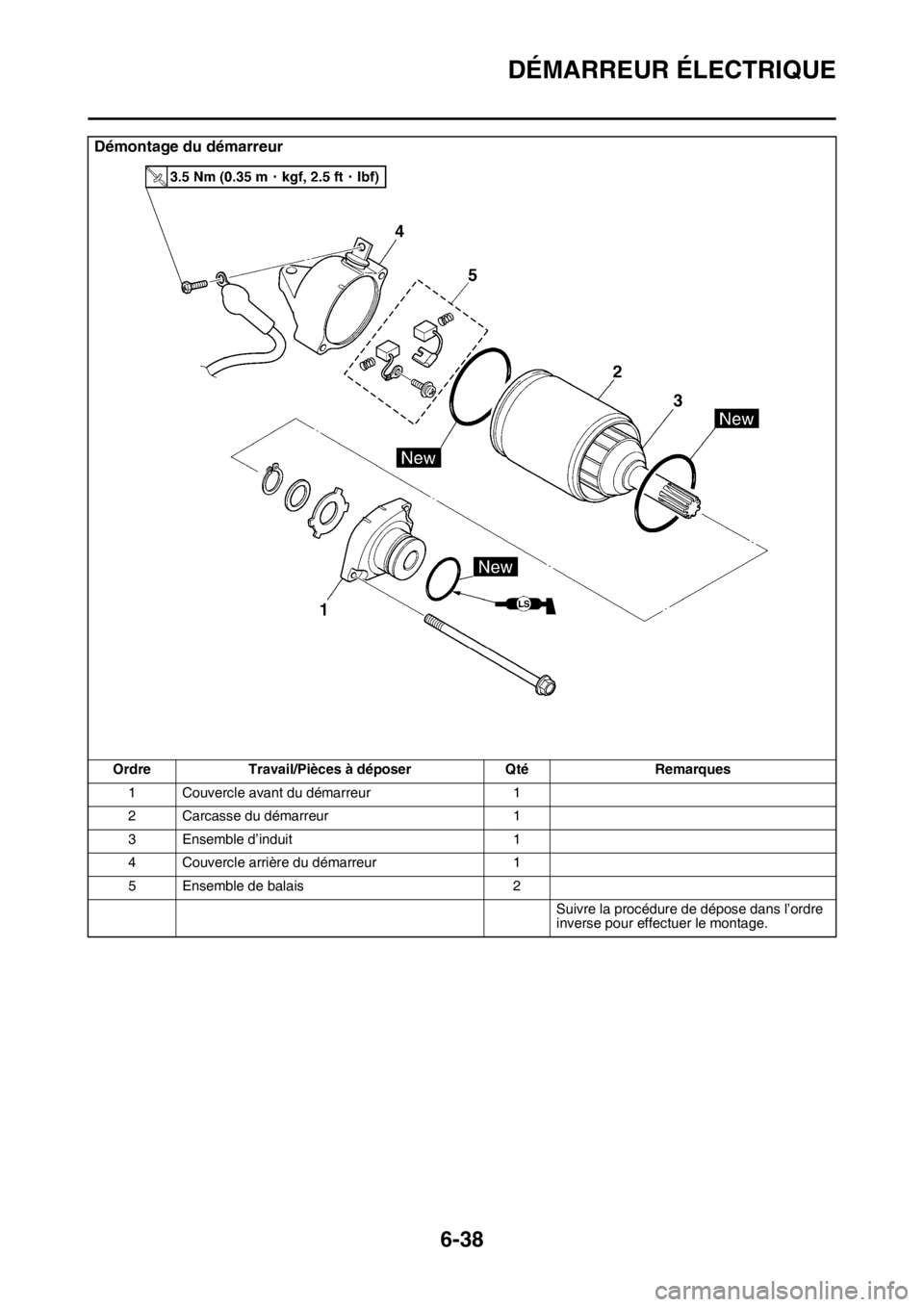

Démontage du démarreur
OrdreTravail/Pièces à déposer QtéRemarques
1 Couvercle avant du démarreur 1
2 Carcasse du démarreur 1
3 Ensemble d’induit 1
4 Couvercle arrière du démarreur 1
5 Ensemble de balais 2
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

DÉMARREUR ÉLECTRIQUE
6-39

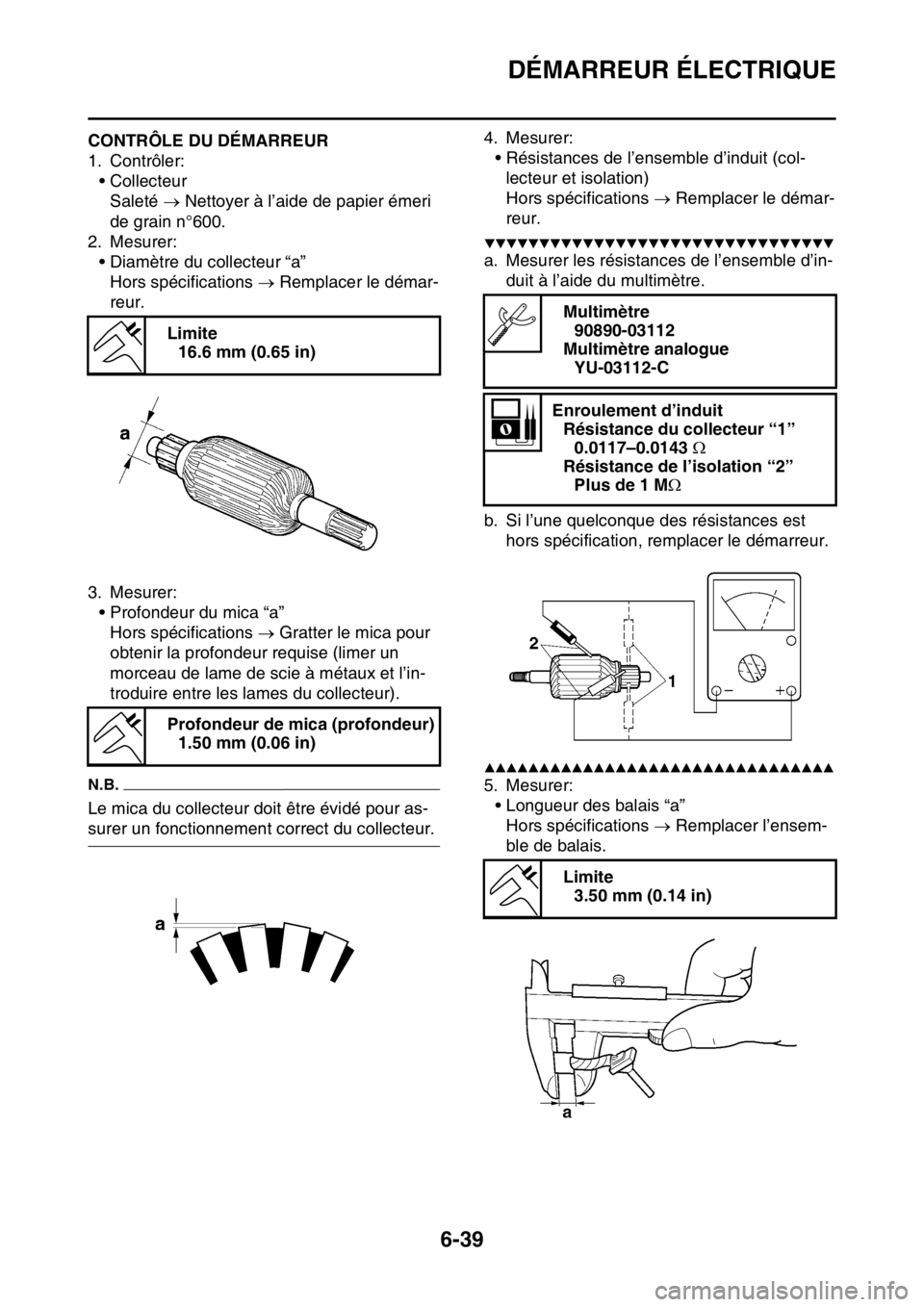

FAS2GB2265CONTRÔLE DU DÉMARREUR
1. Contrôler:• CollecteurSaleté  Nettoyer à l’aide de papier émeri
de grain n°600.
2. Mesurer: • Diamètre du collecteur “a”
Hors spécifications  Remplacer le démar-
reur.
3. Mesurer: • Profondeur du mica “a”Hors spécifications  Gratter le mica pour
obtenir la profondeur requise (limer un
morceau de lame de scie à métaux et l’in-
troduire entre les lames du collecteur).
N.B.
Le mica du collecteur doit être évidé pour as-
surer un fonctionnement correct du collecteur. 4. Mesurer:
• Résistances de l’ensemble d’induit (col-lecteur et isolation)
Hors spécifications  Remplacer le démar-
reur.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mesurer les résistances de l’ensemble d’in- duit à l’aide du multimètre.
b. Si l’une quelconque des résistances est hors spécification, remplacer le démarreur.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Mesurer:• Longueur des balais “a”
Hors spécifications  Remplacer l’ensem-
ble de balais.
Limite
16.6 mm (0.65 in)
Profondeur de mica (profondeur) 1.50 mm (0.06 in)
Multimètre90890-03112
Multimètre analogue YU-03112-C
Enroulement d’induit Résistance du collecteur “1” 0.0117–0.0143 
Résistance de l’isolation “2” Plus de 1 M 
Limite 3.50 mm (0.14 in)

DÉMARREUR ÉLECTRIQUE
6-40
6. Mesurer:• Force de ressort de balaiHors spécifications  Remplacer l’ensem-
ble de balais.
7. Contrôler: • Dents de pignon
Endommagement/usure  Remplacer le
démarreur.
8. Contrôler:
• Bague d’étanchéitéEndommagement/usure  Remplacer les
pièces défectueuses.
FAS2GB2266MONTAGE DU DÉMARREUR
1. Monter:
• Ressort de balai “1”
• Balai “2”
N.B.
Aligner le coin de la borne du balai “a” avec la
rainure “b” et les adapter ensemble.
2. Monter:• Induit équipé “1”Monter tout en appuyant sur le balai à l’aide
d’un fin tournevis.
ECA
ATTENTION
Veiller à ne pas endommager le balai pen-
dant le montage. 3. Monter:
• Joint torique “1”
• Carcasse du démarreur “2”
N.B.
• Installer la carcasse du démarreur avec sa rainure "a" orientée vers le couvercle arrière
du démarreur.
• Aligner le repère “b” de la carcasse du démar- reur et le repère “c” du couvercle arrière du
démarreur.
4. Monter: • Circlip “1”
• Rondelle plate “2”
• Joint torique “3”
• Rondelle (couvercle avant du démarreur) “4”
• Couvercle avant du démarreur “5”
N.B.
• Pour le montage, aligner les ergots de la ron-
delle avec les fentes du couvercle avant.
• Aligner le repère “a” de la carcasse du démar- reur et le repère “b” du couvercle avant du dé-
marreur.
5. Monter: • Boulon “1”
• Joint torique “2”
N.B.
Appliquer de la graisse à base de savon de lith-
ium sur le joint torique.
Tension du ressort du charbon
3.92–5.88 N (400–600 gf, 14.11–
21.17 oz)
a
b1
1
2
2
New
c b
a
1 2
New
a
12
3
b
45
New

DÉMARREUR ÉLECTRIQUE
6-41

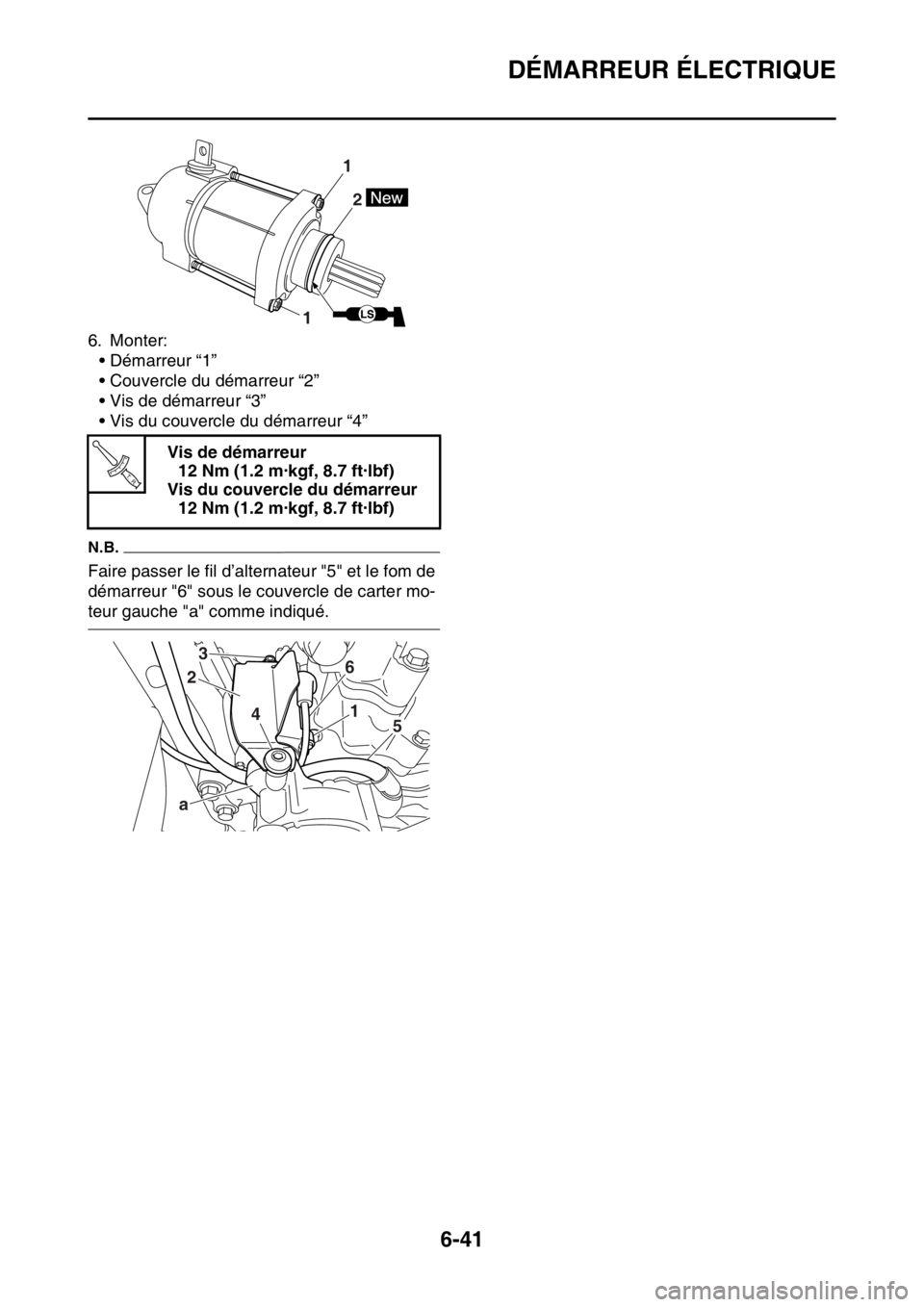

6. Monter:• Démarreur “1”
• Couvercle du démarreur “2”
• Vis de démarreur “3”
• Vis du couvercle du démarreur “4”
N.B.
Faire passer le fil d’alternateur "5" et le fom de
démarreur "6" sous le couvercle de carter mo-
teur gauche "a" comme indiqué. Vis de démarreur
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis du couvercle du démarreur 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
2
1 1
T R..
15
6
4
3
2
a

EMBRAYAGE
6-42
FAS2GB2267
EMBRAYAGE

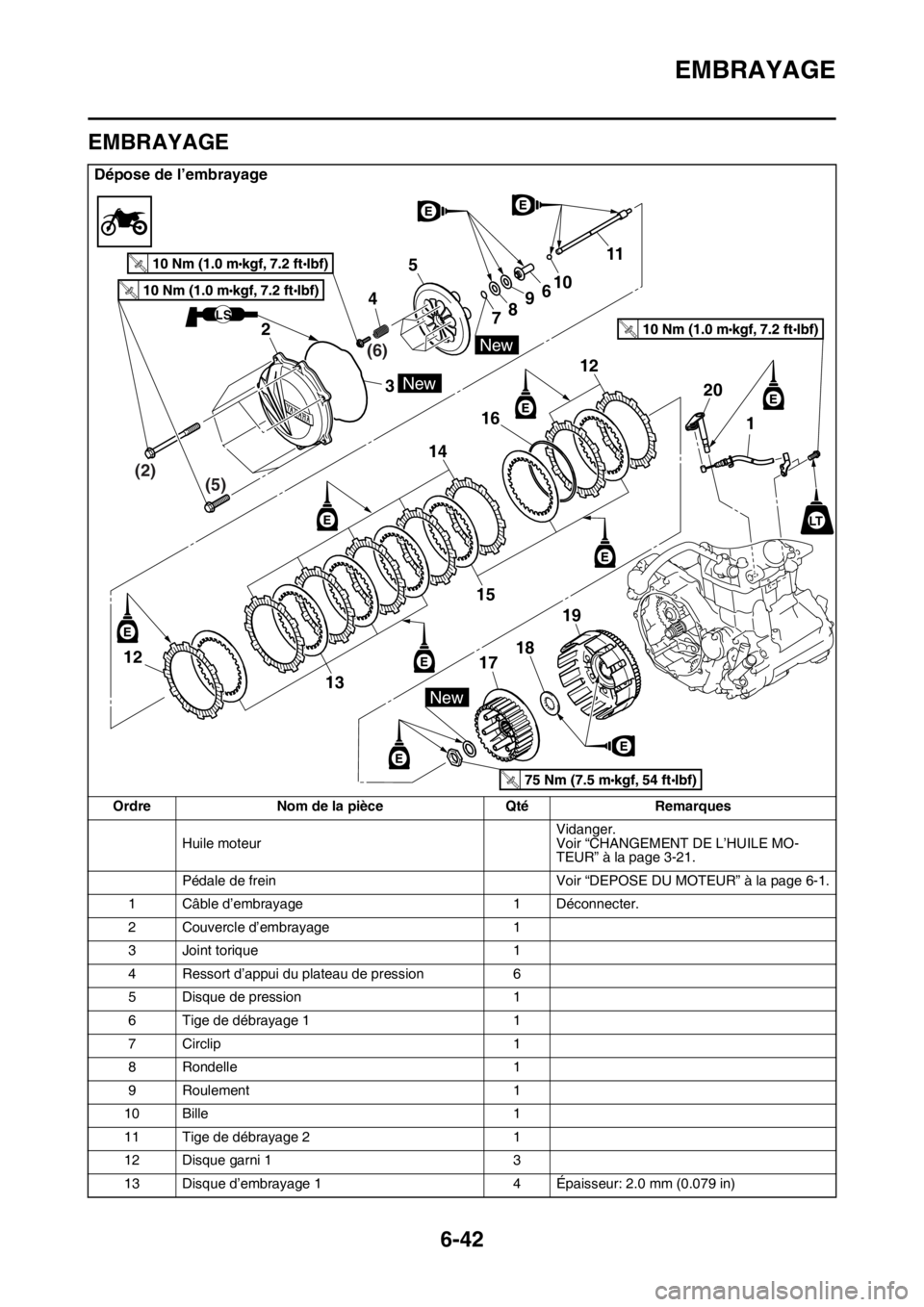

Dépose de l’embrayage
OrdreNom de la pièce QtéRemarques
Huile moteur Vidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-21.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Câble d’embrayage 1 Déconnecter.
2 Couvercle d’embrayage 1
3 Joint torique 1
4 Ressort d’appui du plateau de pression 6
5 Disque de pression 1
6 Tige de débrayage 1 1
7 Circlip 1
8 Rondelle 1
9 Roulement 1
10 Bille 1
11 Tige de débrayage 2 1
12 Disque garni 1 3
13 Disque d’embrayage 1 4 Épaisseur: 2.0 mm (0.079 in)
LS
New
New
New
2
3
4
5
78 9
610 11
12
12
20
1
14
16
13
15 19
18
17
T.R.
T.R.
T.R.
T.R.
LT
(2) (5) (6)

EMBRAYAGE
6-43
14 Disque garni 25 Couleur d'identification (pourpre)
15 Disque d'embrayage 2 3 Épaisseur:1.6 mm (0.063 in)
16 Plaquette de progressivité 1
17 Noix d’embrayage 1
18 Rondelle de butée 1
19 Pignon mené de transmission primaire 1
20 Arbre de tige de poussée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

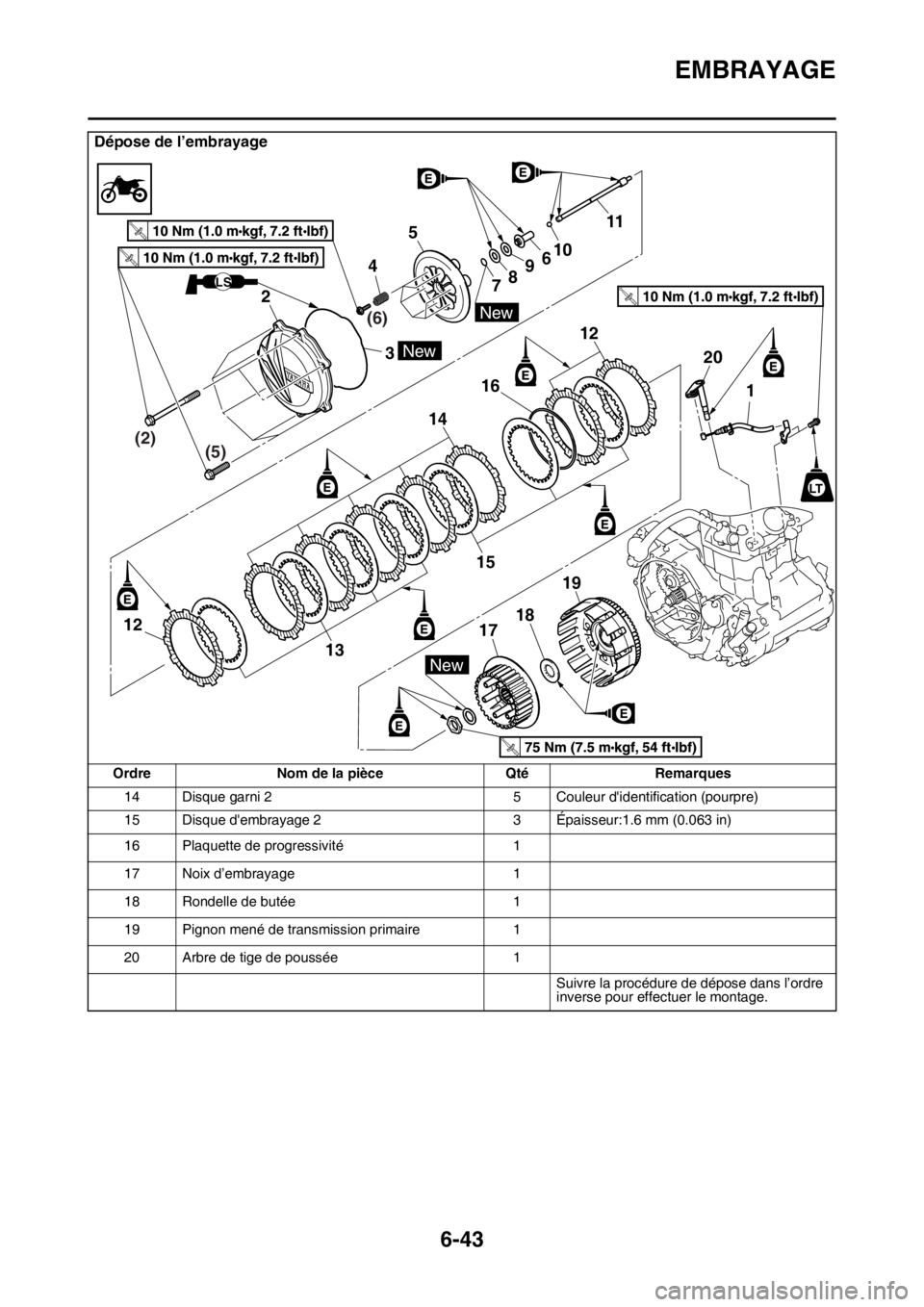

Dépose de l’embrayage
Ordre Nom de la pièce QtéRemarques
LS
New
New
New
2
3
4
5
78 9
610 11
12
12
20
1
14
16
13
15 19
18
17
T.R.
T.R.
T.R.
T.R.
LT
(2) (5) (6)

EMBRAYAGE
6-44

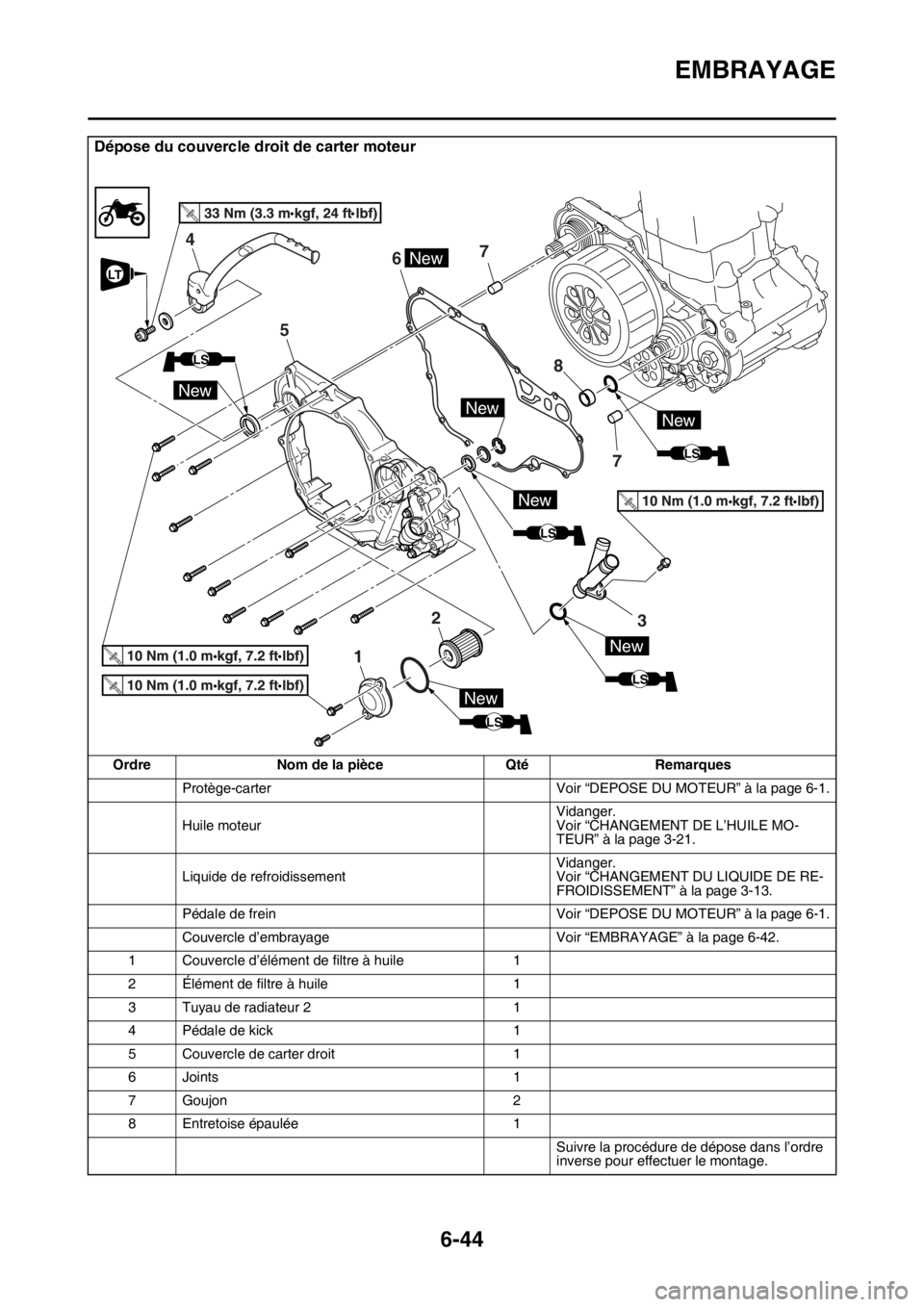

Dépose du couvercle droit de carter moteur
OrdreNom de la pièce QtéRemarques
Protège-carter Voir “DEPOSE DU MOTEUR” à la page 6-1.
Huile moteur Vidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-21.
Liquide de refroidissement Vidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-13.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
Couvercle d’embrayage Voir “EMBRAYAGE” à la page 6-42.
1 Couvercle d’élément de filtre à huile 1
2 Élément de filtre à huile 1
3 Tuyau de radiateur 2 1
4 Pédale de kick 1
5 Couvercle de carter droit 1
6 Joints 1
7Goujon 2
8 Entretoise épaulée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
LS
New
New
67
2
5
4
1
7
8
New
3
LS
New
New
LS
LS
NewNew
LT
LS

EMBRAYAGE
6-45

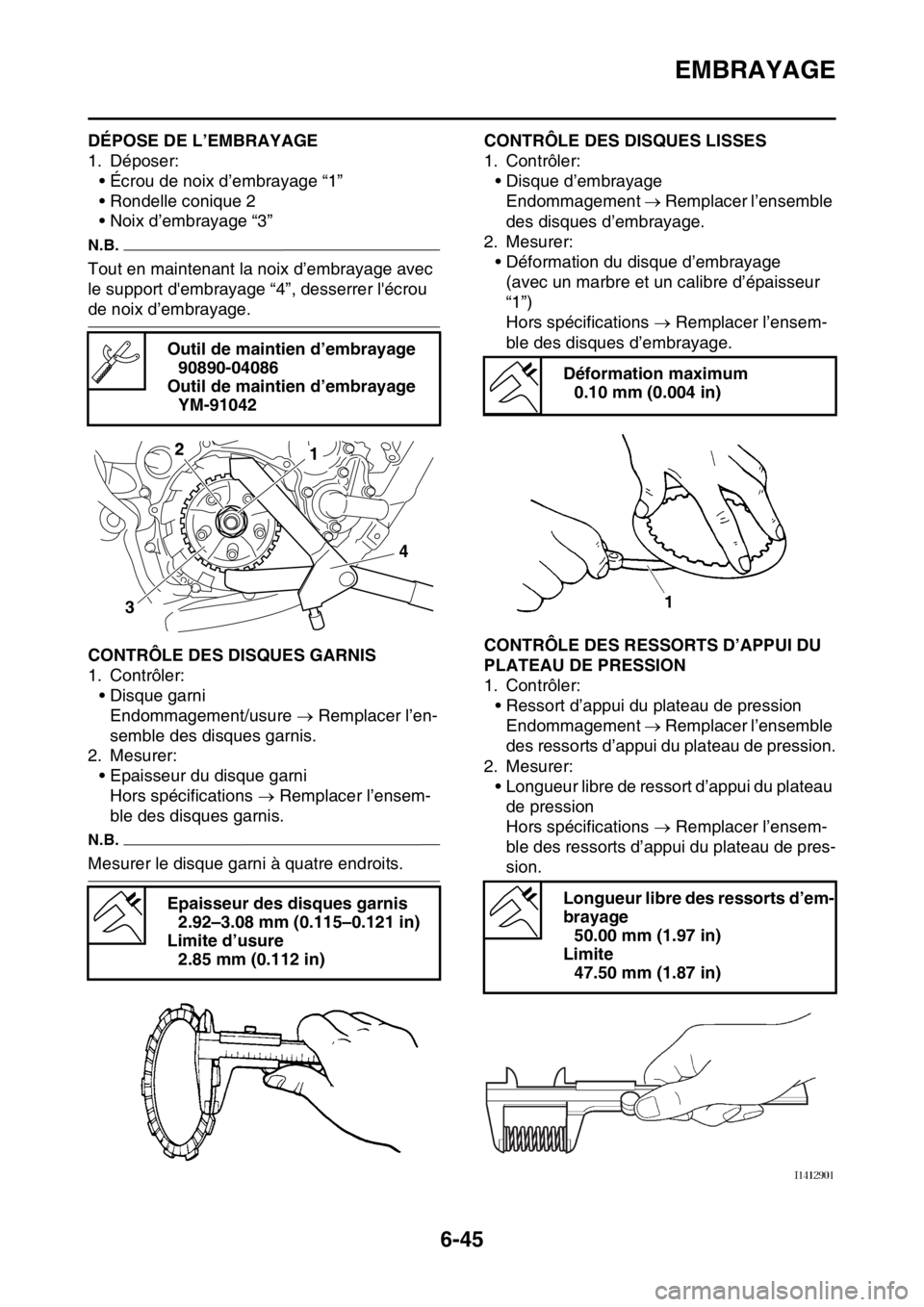

FAS2GB2268DÉPOSE DE L’EMBRAYAGE
1. Déposer:• Écrou de noix d’embrayage “1”
• Rondelle conique 2
• Noix d’embrayage “3”
N.B.
Tout en maintenant la noix d’embrayage avec
le support d'embrayage “4”, desserrer l'écrou
de noix d’embrayage.
FAS2GB2269CONTRÔLE DES DISQUES GARNIS
1. Contrôler:• Disque garniEndommagement/usure  Remplacer l’en-
semble des disques garnis.
2. Mesurer: • Epaisseur du disque garniHors spécifications  Remplacer l’ensem-
ble des disques garnis.
N.B.
Mesurer le disque garni à quatre endroits.
FAS2GB2270CONTRÔLE DES DISQUES LISSES
1. Contrôler:
• Disque d’embrayageEndommagement  Remplacer l’ensemble
des disques d’embrayage.
2. Mesurer: • Déformation du disque d’embrayage
(avec un marbre et un calibre d’épaisseur
“1”)
Hors spécifications  Remplacer l’ensem-
ble des disques d’embrayage.
FAS2GB2271CONTRÔLE DES RESSORTS D’APPUI DU
PLATEAU DE PRESSION
1. Contrôler: • Ressort d’appui du plateau de pressionEndommagement  Remplacer l’ensemble
des ressorts d’appui du plateau de pression.
2. Mesurer: • Longueur libre de ressort d’appui du plateau de pression
Hors spécifications  Remplacer l’ensem-
ble des ressorts d’appui du plateau de pres-
sion.
Outil de maintien d’embrayage
90890-04086
Outil de maintien d’embrayage YM-91042
Epaisseur des disques garnis 2.92–3.08 mm (0.115–0.121 in)
Limite d’usure 2.85 mm (0.112 in)
3 4
12
Déformation maximum
0.10 mm (0.004 in)
Longueur libre des ressorts d’em-
brayage 50.00 mm (1.97 in)
Limite 47.50 mm (1.87 in)
