TRANSMISSION PAR CHAÎNE
5-73
N.B.

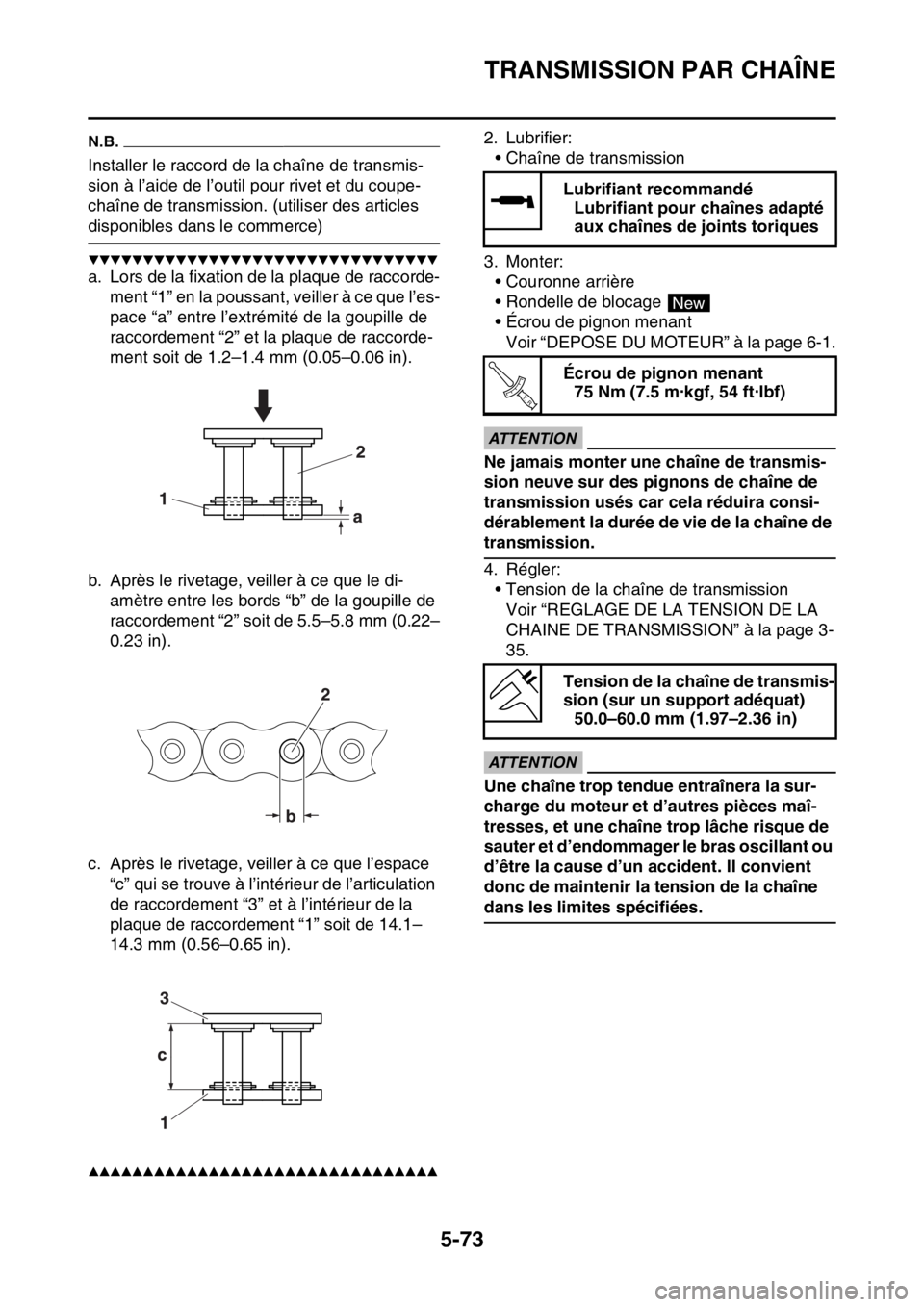

Installer le raccord de la chaîne de transmis-
sion à l’aide de l’outil pour rivet et du coupe-
chaîne de transmission. (utiliser des articles
disponibles dans le commerce)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Lors de la fixation de la plaque de raccorde-ment “1” en la poussant, veiller à ce que l’es-
pace “a” entre l’extrémité de la goupille de
raccordement “2” et la plaque de raccorde-
ment soit de 1.2–1.4 mm (0.05–0.06 in).
b. Après le rivetage, veiller à ce que le di- amètre entre les bords “b” de la goupille de
raccordement “2” soit de 5.5–5.8 mm (0.22–
0.23 in).
c. Après le rivetage, veiller à ce que l’espace “c” qui se trouve à l’intérieur de l’articulation
de raccordement “3” et à l’intérieur de la
plaque de raccordement “1” soit de 14.1–
14.3 mm (0.56–0.65 in).
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Lubrifier:• Chaîne de transmission
3. Monter: • Couronne arrière
• Rondelle de blocage
• Écrou de pignon menantVoir “DEPOSE DU MOTEUR” à la page 6-1.
ECA
ATTENTION
Ne jamais monter une chaîne de transmis-
sion neuve sur des pignons de chaîne de
transmission usés car cela réduira consi-
dérablement la durée de vie de la chaîne de
transmission.
4. Régler:• Tension de la chaîne de transmissionVoir “REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION” à la page 3-
35.
ECA
ATTENTION
Une chaîne trop tendue entraînera la sur-
charge du moteur et d’autres pièces maî-
tresses, et une chaîne trop lâche risque de
sauter et d’endommager le bras oscillant ou
d’être la cause d’un accident. Il convient
donc de maintenir la tension de la chaîne
dans les limites spécifiées.
Lubrifiant recommandéLubrifiant pour chaînes adapté
aux chaînes de joints toriques
Écrou de pignon menant 75 Nm (7.5 m·kgf, 54 ft·lbf)
Tension de la chaîne de transmis-
sion (sur un support adéquat) 50.0–60.0 mm (1.97–2.36 in)
New
T R..

TRANSMISSION PAR CHAÎNE
5-74

6
MOTEUR
DEPOSE DU MOTEUR.................................................................................... 6-1
DÉPOSE DU SILENCIEUX ........................................................................ 6-6
DÉPOSE DU TUBE D’ÉCHAPPEMENT 2 ....................... .......................... 6-6
DÉPOSE DE LA COURONNE ARRIÈRE .................................................. 6-6
DÉPOSE DU MOTEUR .............................................................................. 6-6
NETTOYAGE DU PARE-ÉTINCELLES ..................................................... 6-7
CONTRÔLE DU SILENCIEUX ET DU TUYAU D’ÉCHAPPEMENT .......... 6-8
REPOSE DU MOTEUR .............................................................................. 6-8
MONTAGE DE LA PÉDALE DE FREIN ..................................................... 6-9
MONTAGE DE LA COURONNE ARRIÈRE ............................................... 6-9
MONTAGE DU TUBE D’ÉCHAPPEMENT ET DU POT D’ÉCHAPPEMENT .......................... .......................................................... 6-9
ARBRE À CAMES .......................................................................................... 6-11
DÉPOSE DE L’ARBRE À CAMES ........................................................... 6-13
CONTRÔLE DE L’ARBRE À CAMES ...................................................... 6-14
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION ET DU PIGNON D’ARBRE À CAMES ................................................................................ 6-15
CONTRÔLE DES TENDEURS DE CHAÎNE DE DISTRIBUTION ........... 6-15
CONTRÔLE DU SYSTÈME DE DÉ COMPRESSION .............................. 6-16
MONTAGE DES ARBRES À CAMES ...................................................... 6-16
TÊTE DE CYLINDRE ...................................................................................... 6-19
DÉPOSE DE LA CULASSE ..................................................................... 6-21
CONTRÔLE DU PATIN DE CHAÎNE DE DISTRIBUTION (CÔTÉ ADMISSION) ........................................................................................... 6-21
CONTRÔLE DE LA CULASSE ........................................ ........................ 6-21
REPOSE DE LA CULASSE ..................................................................... 6-22
SOUPAPES ET RESSORTS DE SOUPAPES ............................................... 6-24
DÉPOSE DES SOUPAPES ... .................................................................. 6-25
CONTRÔLE DES SOUPAPES ET DES GUIDES DE SOUPAPE ........... 6-26
CONTRÔLE DES SIÈGES DE SOUPAPE .............................................. 6-28
CONTRÔLE DES RESSORTS DE SOUPAPE ........................................ 6-29
CONTRÔLE DES POUSSOIRS DE SOUPAPE ... ................................... 6-30
REPOSE DES SOUPAPES ... .................................................................. 6-30
CYLINDRE ET PISTON .................................................................................. 6-32
DÉPOSE DU PISTON .............................................................................. 6-33
CONTRÔLE DU CYLINDRE ET DU PISTON .......................................... 6-33
CONTRÔLE DES SEGMENTS DE PISTON............................................ 6-34
CONTRÔLE DE L’AXE DE PISTON ........................................................ 6-35
MONTAGE DU PISTON ET DU CYLINDRE ............................................ 6-35

DÉMARREUR ÉLECTRIQUE......................................................................... 6-37
CONTRÔLE DU DÉMARREUR ............................................................... 6-39
MONTAGE DU DÉMARREUR ................................................................. 6-40
EMBRAYAGE ................................................................................................. 6-42
DÉPOSE DE L’EMBRAYAGE .................................................................. 6-45
CONTRÔLE DES DISQUES GARNIS ..................................................... 6-45
CONTRÔLE DES DISQUES LISSES ...................................................... 6-45
CONTRÔLE DES RESSORTS D’APPUI DU PLATEAU DE PRESSION ................. ............................................................................. 6-45
CONTRÔLE DE LA CLOCHE D’EMBRAYAGE ....................................... 6-46
CONTRÔLE DE LA NOIX D’EMBRAYAGE ............................................. 6-46
CONTRÔLE DU PLATEAU DE PRESSION ............................................ 6-46
CONTRÔLE DE L’ARBRE DE TIGE DE POUSSÉE................................ 6-46
CONTRÔLE DES TIGES DE PO USSÉE D’EMBRAYAGE ...................... 6-46
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION PRIMAIRE ... 6-46
CONTRÔLE DU PIGNON MENÉ DE TRANSMISSION PRIMAIRE ........ 6-47
INSTALLATION DU JOINT D’HUILE ....................................................... 6-47
MONTAGE DU COUVERCLE DE CARTER DROIT ................................ 6-47
REPOSE DE L’EMBRAYAGE .................................................................. 6-48
MONTAGE DE LA PÉDALE DE KICK ..................................................... 6-50
KICK ............................................................................................................... 6-51
DÉPOSE DE L’ARBRE DE KICK ÉQUIPÉ .............................................. 6-52
CONTRÔLE DE L’ARBRE DE KICK ET DE LA ROUE À ROCHET ........ 6-52
CONTRÔLE DU PIGNON DE KICK, DU PIGNON FOU DE KICK ET DE LA ROUE À ROCHET .................................................................. 6-52
MONTAGE DE L’ARBRE DE KICK COMPLET ....................................... 6-52
MONTAGE DU PIGNON FOU DE KICK .................................................. 6-53
ARBRE DE SÉLECTEUR ............................................................................... 6-54
DÉPOSE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE SÉLECTEUR COMPLET ......................................................................... 6-56
DÉPOSE DU SEGMENT.......................................................................... 6-56
CONTRÔLE DE L’ARBRE DE SÉLECTEUR ........................................... 6-56
CONTRÔLE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE SÉLECTEUR COMPLET ......................................................................... 6-56
CONTRÔLE DU DOIGT DE VERROUILLAGE ........................................ 6-56
MONTAGE DU DOIGT DE VERROUILLAGE .......................................... 6-57
MONTAGE DU SEGMENT ...................................................................... 6-57
MONTAGE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE SÉLECTEUR COMPLET ......................................................................... 6-57
REPOSE DE L’ARBRE DE SÉLECTEUR ................................................ 6-58
MONTAGE DU SÉLECTEUR................................................................... 6-58

POMPE À HUILE ET PIGNON DE BALANCIER........................................... 6-59
DÉPOSE DU BALANCIER ....................................................................... 6-61
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION PRIMAIRE, DU PIGNON MENANT DE L’ARBRE DE BALANCIER ET DU PIGNON
DE CONTREPOIDS D’ARBRE D’ÉQUI LIBRAGE DE VILEBREQUIN.... 6-61
CONTRÔLE DU BALANCIER .................................................................. 6-61
CONTRÔLE DE LA POMPE À HUILE ..................................................... 6-61
MONTAGE DE LA POMPE À HUILE ....................................................... 6-62
MONTAGE DE LA POMPE À HUILE ET DU PIGNON DE
BALANCIER ............................................................................................ 6-63
ALTERNATEUR ET LANCEUR DE DÉMARREUR ....................................... 6-65
DÉPOSE DE L’ALTERNATEUR .............................................................. 6-67
CONTRÔLE DU LANCEUR DE DÉMARREUR ....................................... 6-67
MONTAGE DU LANCEUR DE DÉMARREUR ......................................... 6-68
MONTAGE DE L’ALTERNATEUR ........................................................... 6-69
CARTER ......................................................................................................... 6-71
DÉMONTAGE DU CARTER MOTEUR .................................................... 6-74
DÉPOSE DU ROULEMENT DE CARTER MOTEUR .............................. 6-74
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION, DU PATIN DE CHAÎNE DE DISTRIBUTION ET DE LA CRÉPINE À HUILE .................. 6-74
CONTRÔLE DU CARTER MOTEUR ....................................................... 6-75
INSTALLATION DU JOINT D’HUILE ....................................................... 6-75
MONTAGE DU CARTER MOTEUR ......................................................... 6-75
VILEBREQUIN ÉQUIPÉ ET ARBRE D’ÉQUILIBRAGE DE VILEBREQUIN ............................................................................................... 6-77
DÉPOSE DE L’ARBRE D’ÉQUILIBRAGE................................................ 6-78
DÉPOSE DU VILEBREQUIN ÉQUIPÉ..................................................... 6-78
CONTRÔLE DU VILEBREQUIN ÉQUIPÉ................................................ 6-78
MONTAGE DU VILEBREQUIN ÉQUIPÉ ................................................. 6-79
BOITE DE VITESSES ..................................................................................... 6-80
DÉPOSE DE LA BOÎTE DE VITESSES ................................................... 6-81
CONTRÔLE DES FOURCHETTES DE SÉLECTION .............................. 6-81
CONTRÔLE DU TAMBOUR DE SÉLECTION ÉQUIPÉ .......................... 6-82
CONTRÔLE DE LA BOÎTE DE VITESSES .............................................. 6-82
REPOSE DE LA BOÎTE DE VITESSES ................................................... 6-82

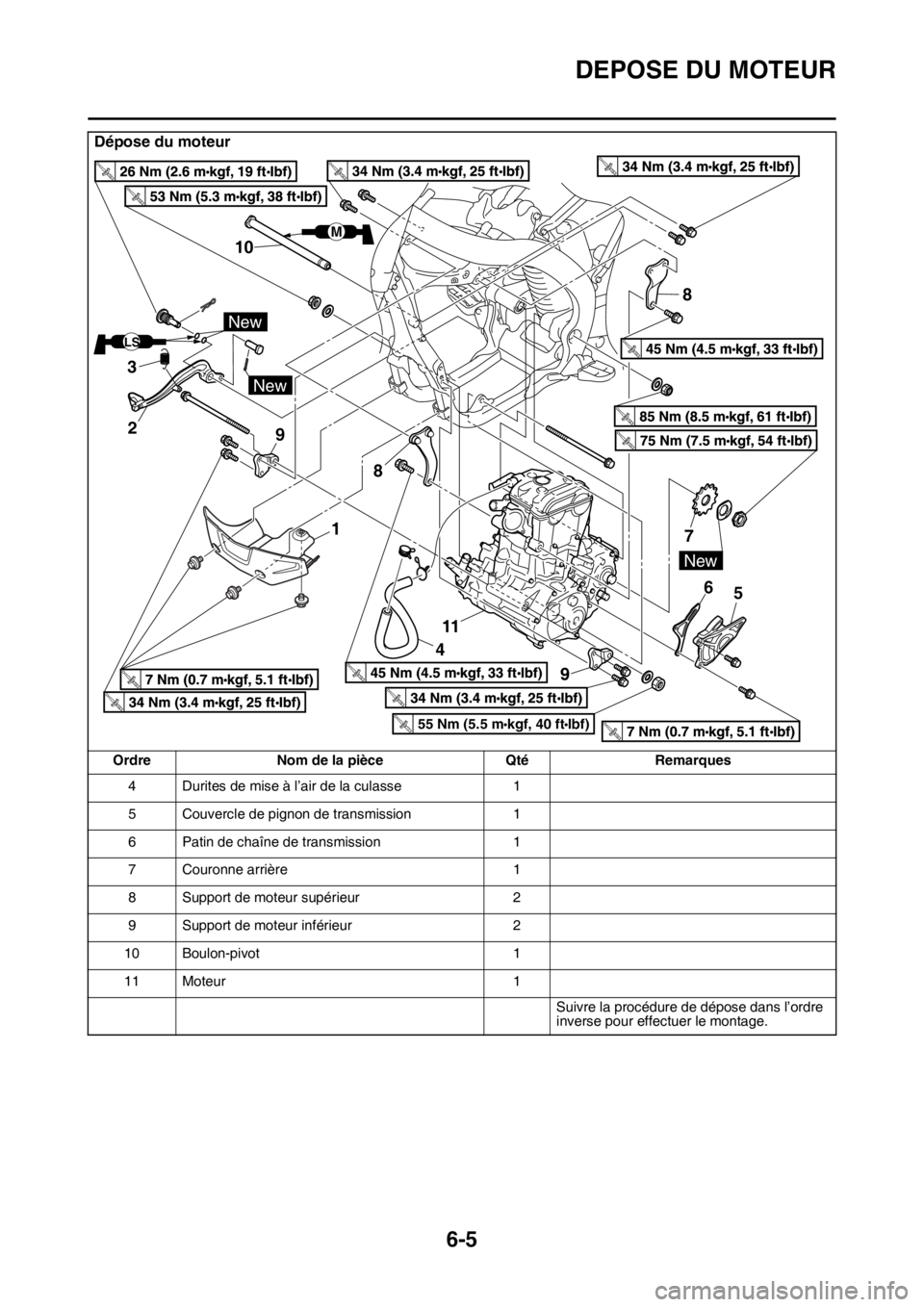

DEPOSE DU MOTEUR
6-1
FAS2GB2227
N.B.
Cette section s’adresse aux personnes qui possèdent les connaissances et les compétences de
base requises pour effectuer l’entretien de motos Yamaha (par exemple, des concessionnaires
Yamaha, des techniciens, etc.). Celles qui ne di sposent pas des connaissances et des compétences
suffisantes pour assurer l’entretien de leur moto sont priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remontage en se référant uniquement à ce manuel. Sinon, des
problèmes d’entretien et des dommages mécaniques pourraient survenir.
FAS2GB2228DEPOSE DU MOTEUR

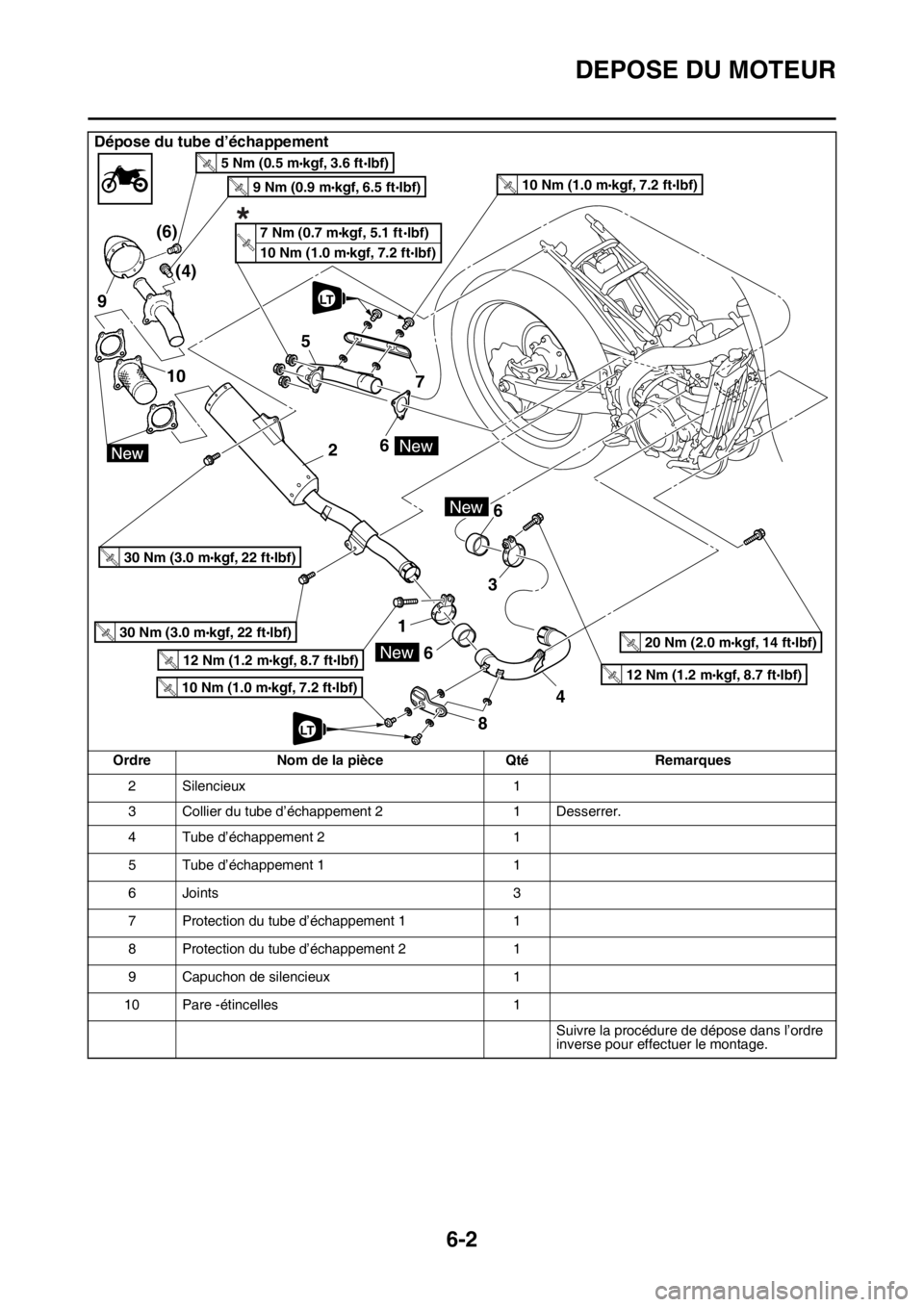

Dépose du tube d’échappement
OrdreNom de la pièce QtéRemarques
Voir “MONTAGE DU TUBE D’ÉCHAPPE-
MENT ET DU POT D’ÉCHAPPEMENT” à la
page 6-9.
Couvercle latéral (droit) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Vis inférieure de combiné ressort-amortisseur
arrière Voir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 5-60.
Vis de bras de raccordement (côté bras relais) Voir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 5-60.
Démarreur Voir “DÉMARREUR ÉLECTRIQUE” à la
page 6-37.
1 Silencieux du silencieux 1 Desserrer.
105
9
26
1 6 6
3
8 4
7
(4)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.New
LT
LT
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.9 Nm (0.9 m kgf, 6.5 ft Ibf)T .R.
5 Nm (0.5 m kgf, 3.6 ft Ibf)T.R.
T
.R.*kgf
7 Nm (0.7 m , 5.1 ft lbf)
10 Nm (1.0 m kgf, 7.2 ft Ibf)
*

DEPOSE DU MOTEUR
6-2
2 Silencieux1
3 Collier du tube d’échappement 2 1 Desserrer.
4 Tube d’échappement 2 1
5 Tube d’échappement 1 1
6 Joints 3
7 Protection du tube d’échappement 1 1
8 Protection du tube d’échappement 2 1
9 Capuchon de silencieux 1
10 Pare -étincelles 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du tube d’échappement
Ordre Nom de la pièce QtéRemarques
105
9
26
1 6 6
3
8 4
7
(4)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.New
LT
LT
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.9 Nm (0.9 m kgf, 6.5 ft Ibf)T .R.
5 Nm (0.5 m kgf, 3.6 ft Ibf)T.R.
T
.R.*kgf
7 Nm (0.7 m , 5.1 ft lbf)
10 Nm (1.0 m kgf, 7.2 ft Ibf)

DEPOSE DU MOTEUR
6-3

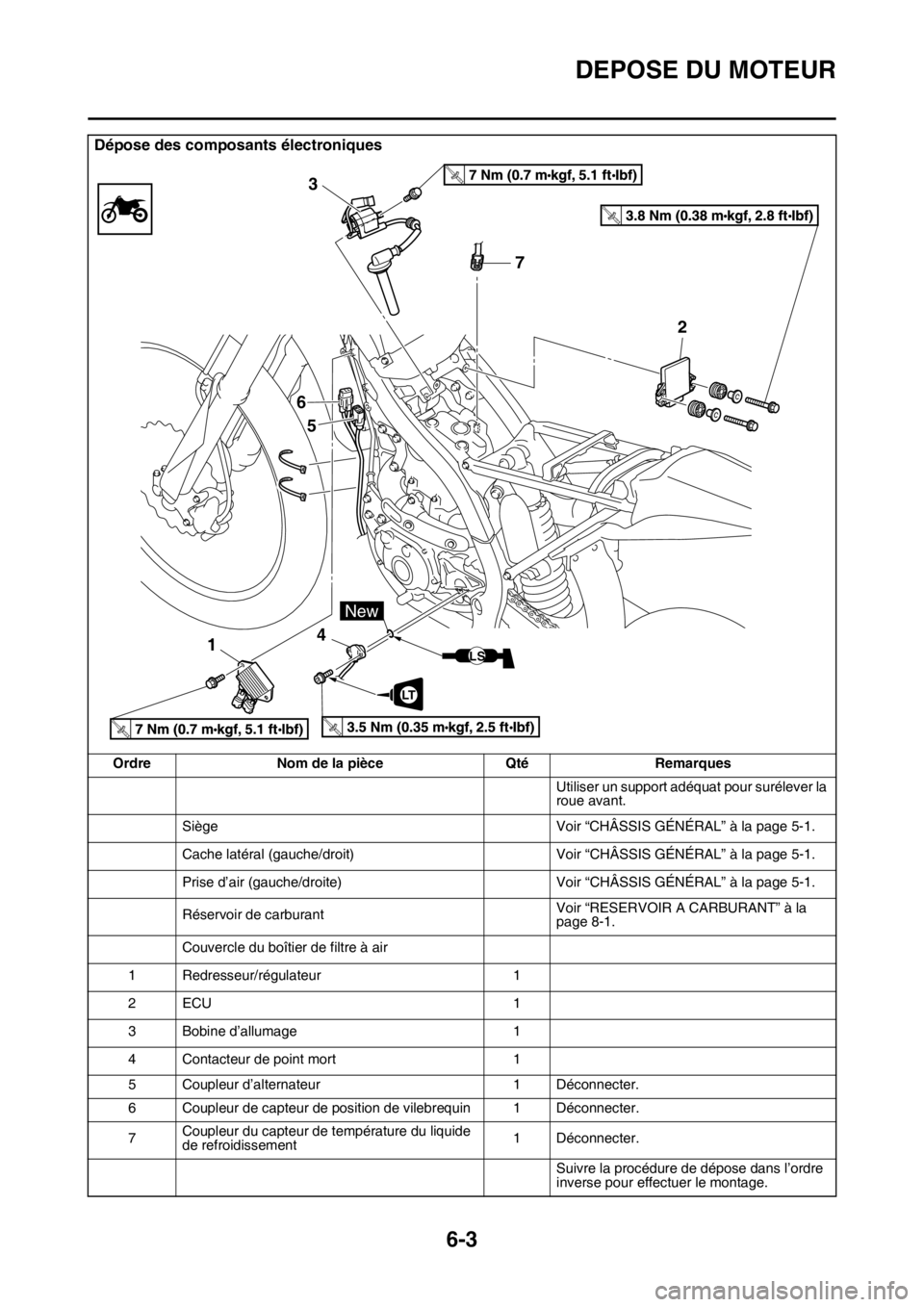

Dépose des composants électroniques
OrdreNom de la pièce QtéRemarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Réservoir de carburant Voir “RESERVOIR A CARBURANT” à la
page 8-1.
Couvercle du boîtier de filtre à air
1 Redresseur/régulateur 1
2ECU 1
3 Bobine d’allumage 1
4 Contacteur de point mort 1
5 Coupleur d’alternateur 1 Déconnecter.
6 Coupleur de capteur de position de vilebrequin 1 Déconnecter.
7 Coupleur du capteur de température du liquide
de refroidissement 1 Déconnecter.
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
T.R.
T.R.T.R.
7
3
6 5
1 4 2
LT
New
LS

DEPOSE DU MOTEUR
6-4
Dépose du moteur
OrdreNom de la pièce QtéRemarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Réservoir de carburant Voir “RESERVOIR A CARBURANT” à la
page 8-1.
Tube d’échappement et silencieux Voir “DEPOSE DU MOTEUR” à la page 6-1.
Boîtier de filtre à air Voir “BOITIER D’INJECTION” à la page 8-7.
Boîtier d’injection Voir “BOITIER D’INJECTION” à la page 8-7.
Câble d’embrayage Voir “EMBRAYAGE” à la page 6-42.
Sélecteur Voir “ARBRE DE SÉLECTEUR” à la page 6-
54.
Démarreur Voir “DÉMARREUR ÉLECTRIQUE” à la
page 6-37.
1 Protège-carter 1
2 Pédale de frein 1
3 Ressort 1
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2 9
55 Nm (5.5 m kgf, 40 ft Ibf)T.R.

DEPOSE DU MOTEUR
6-5
4 Durites de mise à l’air de la culasse1
5 Couvercle de pignon de transmission 1
6 Patin de chaîne de transmission 1
7 Couronne arrière 1
8 Support de moteur supérieur 2
9 Support de moteur inférieur 2
10 Boulon-pivot 1
11 Moteur 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du moteur
Ordre Nom de la pièce QtéRemarques
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2 9
55 Nm (5.5 m kgf, 40 ft Ibf)T.R.
