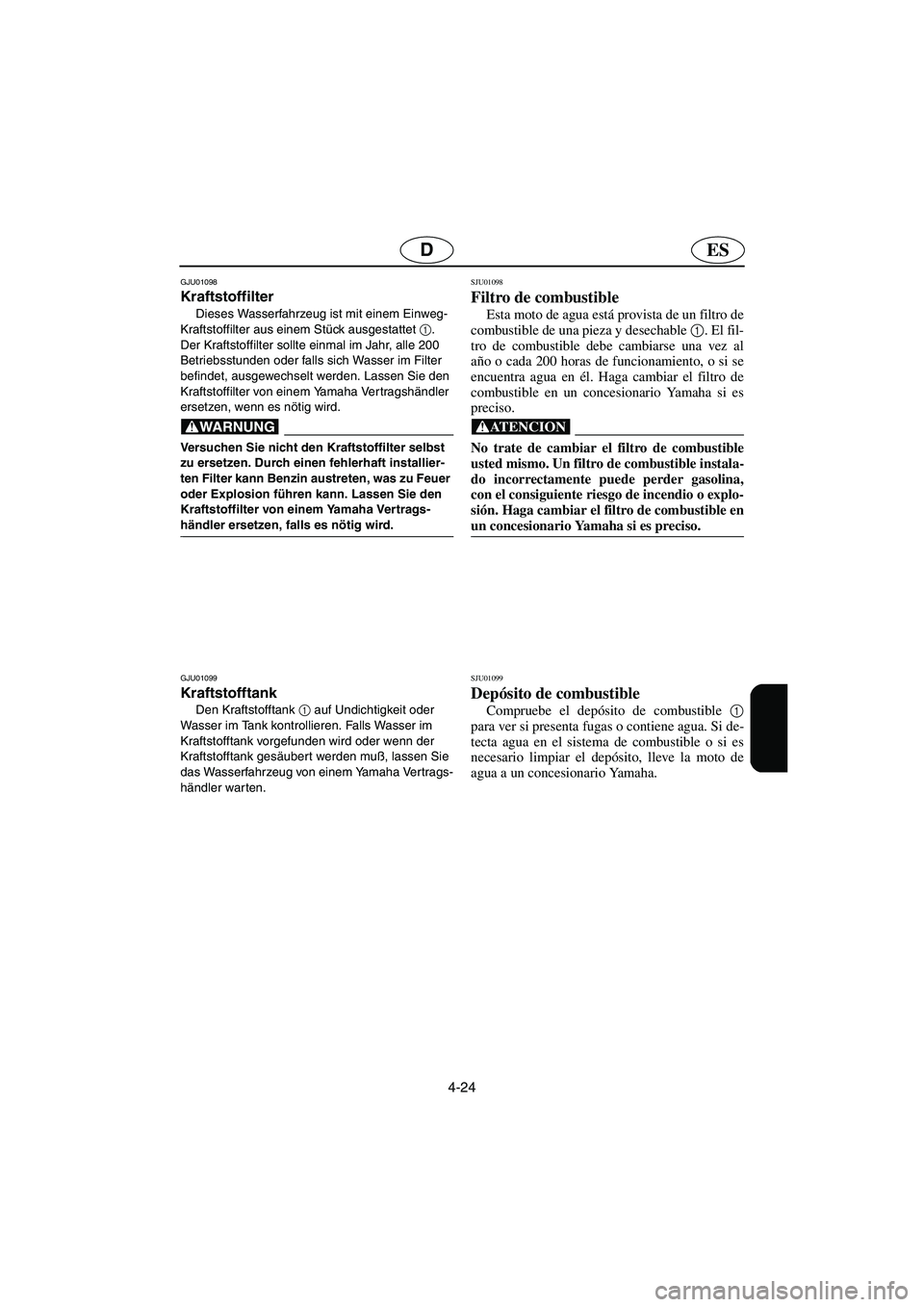

4-24
ESD
GJU01098
Kraftstoffilter
Dieses Wasserfahrzeug ist mit einem Einweg-
Kraftstoffilter aus einem Stück ausgestattet 1
.
Der Kraftstoffilter sollte einmal im Jahr, alle 200
Betriebsstunden oder falls sich Wasser im Filter
befindet, ausgewechselt werden. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertragshändler
ersetzen, wenn es nötig wird.
@ Versuchen Sie nicht den Kraftstoffilter selbst
zu ersetzen. Durch einen fehlerhaft installier-
ten Filter kann Benzin austreten, was zu Feuer
oder Explosion führen kann. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertrags-
händler ersetzen, falls es nötig wird.
@
GJU01099
Kraftstofftank
Den Kraftstofftank 1
auf Undichtigkeit oder
Wasser im Tank kontrollieren. Falls Wasser im
Kraftstofftank vorgefunden wird oder wenn der
Kraftstofftank gesäubert werden muß, lassen Sie
das Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
SJU01098
Filtro de combustible
Esta moto de agua está provista de un filtro de
combustible de una pieza y desechable 1
. El fil-
tro de combustible debe cambiarse una vez al
año o cada 200 horas de funcionamiento, o si se
encuentra agua en él. Haga cambiar el filtro de
combustible en un concesionario Yamaha si es
preciso.
@ No trate de cambiar el filtro de combustible
usted mismo. Un filtro de combustible instala-
do incorrectamente puede perder gasolina,
con el consiguiente riesgo de incendio o explo-
sión. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@
SJU01099
Depósito de combustible
Compruebe el depósito de combustible 1
para ver si presenta fugas o contiene agua. Si de-
tecta agua en el sistema de combustible o si es
necesario limpiar el depósito, lleve la moto de
agua a un concesionario Yamaha.
A_F0M-83.book Page 24 Saturday, August 4, 2001 9:11 AM

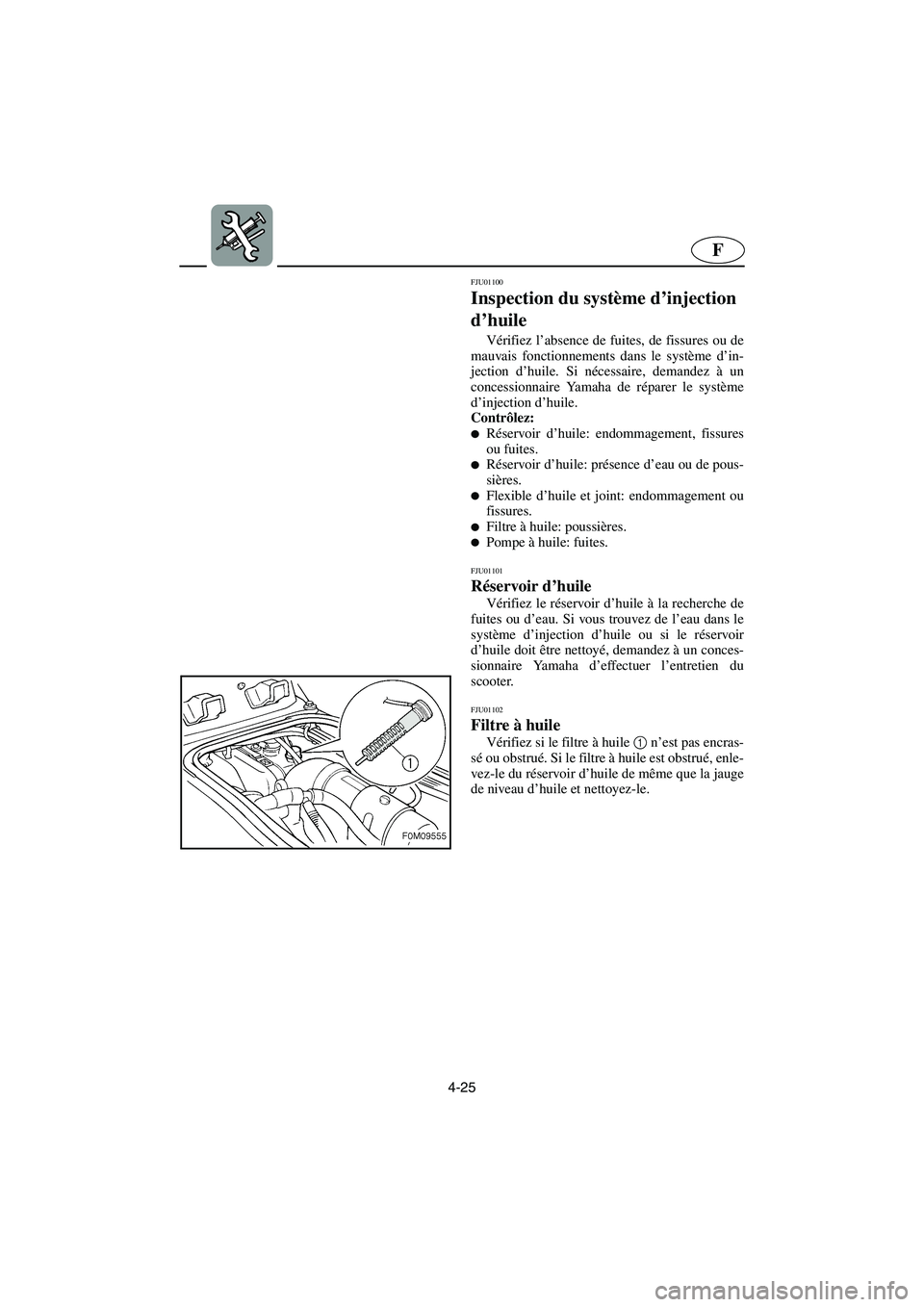

4-25
F
FJU01100
Inspection du système d’injection
d’huile
Vérifiez l’absence de fuites, de fissures ou de
mauvais fonctionnements dans le système d’in-
jection d’huile. Si nécessaire, demandez à un
concessionnaire Yamaha de réparer le système
d’injection d’huile.
Contrôlez:

Réservoir d’huile: endommagement, fissures
ou fuites.

Réservoir d’huile: présence d’eau ou de pous-
sières.

Flexible d’huile et joint: endommagement ou
fissures.

Filtre à huile: poussières.
Pompe à huile: fuites.
FJU01101
Réservoir d’huile
Vérifiez le réservoir d’huile à la recherche de
fuites ou d’eau. Si vous trouvez de l’eau dans le
système d’injection d’huile ou si le réservoir
d’huile doit être nettoyé, demandez à un conces-
sionnaire Yamaha d’effectuer l’entretien du
scooter.
FJU01102
Filtre à huile
Vérifiez si le filtre à huile 1
n’est pas encras-
sé ou obstrué. Si le filtre à huile est obstrué, enle-
vez-le du réservoir d’huile de même que la jauge
de niveau d’huile et nettoyez-le.
A_F0M-83.book Page 25 Saturday, August 4, 2001 9:11 AM

4-26
ESD
GJU01100
Überprüfung des
Öleinspritzsystems
Das Öleinspritzsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Lassen Sie das
Öleinspritzsystem von einem Yamaha Vertrags-
händler reparieren, falls dies nötig wird.
Kontrollieren:

Öltank auf Beschädigung, Risse oder Lecks.

Öltank auf Wasser oder Verunreinigung.
Ölschlauch und Verbindungsstück auf Beschä-
digung oder Risse.

Ölfilter auf Schmutz.
Ölpumpe auf Lecks.
GJU01101
Öltank
Den Öltank auf Undichtigkeit oder Wasser im
Tank kontrollieren. Falls Wasser im Öltank vorge-
funden wird, oder wenn der Öltank gesäubert
werden muß, lassen Sie das Wasserfahrzeug von
einem Yamaha Vertragshändler warten.
GJU01102
Ölfilter
Den Ölfilter 1
auf Schmutz und Verstopfungen
kontrollieren. Ist der Ölfilter verstopft, nehmen Sie
ihn zusammen mit dem Ölstandsensor aus dem
Öltank heraus, und säubern Sie ihn.
SJU01100
Revisión del sistema de inyección
de aceite
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de inyección de aceite. Haga
reparar el sistema de inyección de aceite en un
concesionario Yamaha si es preciso.
Comprobar:

Daños, grietas o fugas en el depósito de acei-
te.

Presencia de agua o suciedad en el depósito
de aceite.

Daños o grietas en e tubo de aceite y la junta.

Suciedad en el filtro de aceite.

Fugas en la bomba de aceite.
SJU01101
Depósito de aceite
Compruebe si el depósito de aceite presenta
fugas o contiene agua. Si detecta agua en el siste-
ma de inyección de aceite o si es necesario lim-
piar el depósito, lleve la moto de agua a un con-
cesionario Yamaha.
SJU01102
Filtro de aceite
Compruebe si el filtro de aceite 1
está sucio
u obstruido. Si el filtro de aceite está obstruido,
extráigalo del depósito junto con el medidor de
nivel de aceite y límpielo.
A_F0M-83.book Page 26 Saturday, August 4, 2001 9:11 AM

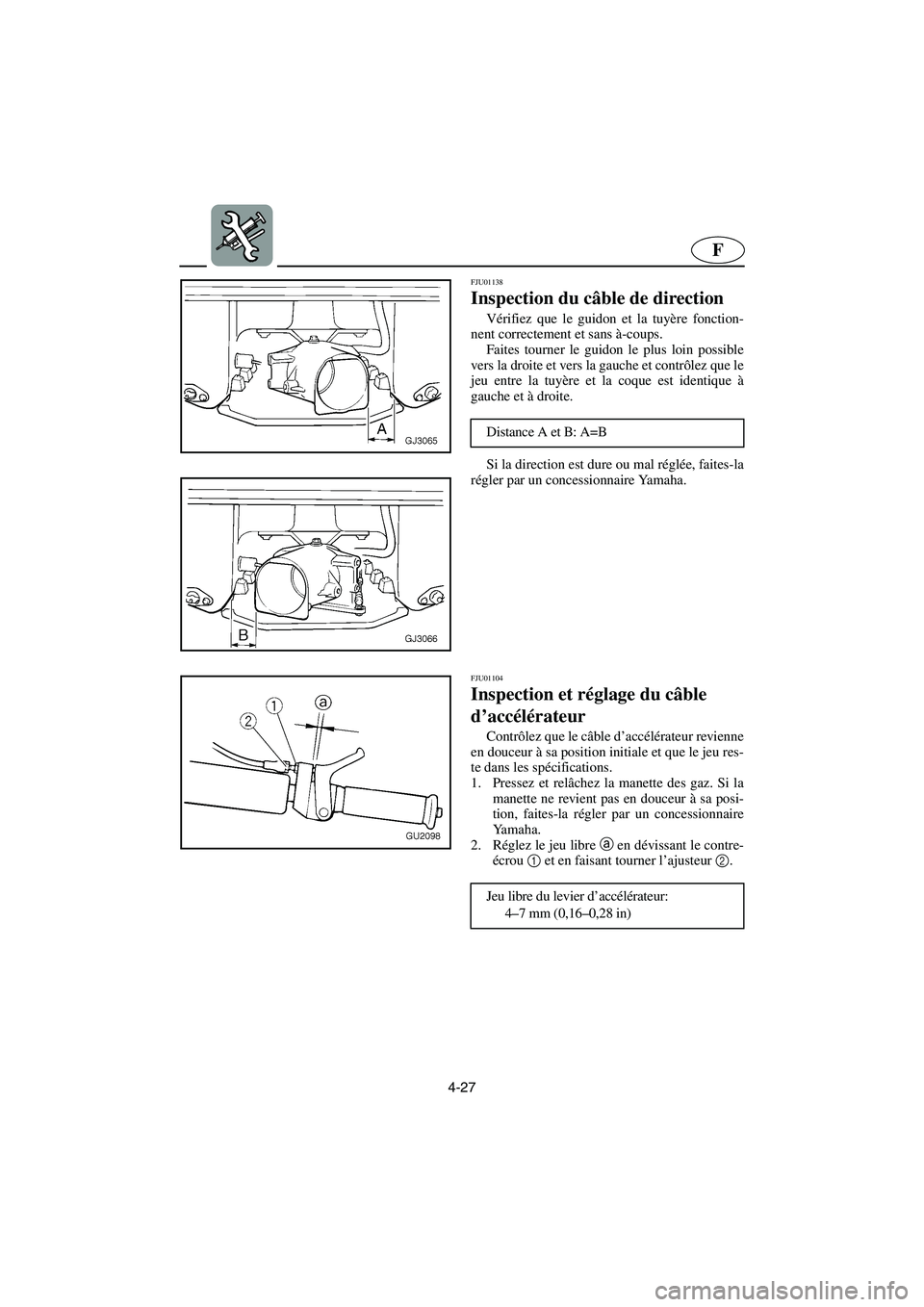

4-27
F
FJU01138
Inspection du câble de direction
Vérifiez que le guidon et la tuyère fonction-
nent correctement et sans à-coups.
Faites tourner le guidon le plus loin possible
vers la droite et vers la gauche et contrôlez que le
jeu entre la tuyère et la coque est identique à
gauche et à droite.
Si la direction est dure ou mal réglée, faites-la
régler par un concessionnaire Yamaha.Distance A et B: A=B
FJU01104
Inspection et réglage du câble
d’accélérateur
Contrôlez que le câble d’accélérateur revienne
en douceur à sa position initiale et que le jeu res-
te dans les spécifications.
1. Pressez et relâchez la manette des gaz. Si la
manette ne revient pas en douceur à sa posi-
tion, faites-la régler par un concessionnaire
Ya m a h a .
2. Réglez le jeu libre a
en dévissant le contre-
écrou 1
et en faisant tourner l’ajusteur 2
.
Jeu libre du levier d’accélérateur:
4–7 mm (0,16–0,28 in)
A_F0M-83.book Page 27 Saturday, August 4, 2001 9:11 AM

4-28
ESD
GJU01138
Überprüfung des Steuerseilzugs
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
dem Rumpf auf der rechten und linken Seite
gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Abstand A und B: A=B
GJU01104
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der Gegenmutter 1

und durch Drehen des Stellrings einstellen 2
.
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU01138
Revisión del cable de la dirección
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el casco
sean iguales en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.Distancia A y B: A=B
SJU01104
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
A_F0M-83.book Page 28 Saturday, August 4, 2001 9:11 AM

4-29
F
FJU01342
Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si la porcelaine de l’électrode
centrale est très blanche, cela peut indiquer la
présence d’une fuite d’air d’admission ou un
problème de carburation. N’essayez pas de dia-
gnostiquer les problèmes par vous-même. Faites
réviser le scooter par un concessionnaire
Ya m a h a .
Enlevez et inspectez périodiquement la bou-
gie; la chaleur et les dépôts vont progressivement
dégrader et éroder la bougie. Si l’érosion de la
bougie devient trop importante ou si la bougie
présente des dépôts de carbone ou autres trop
importants, remplacez-la à l’aide de la bougie
spécifiée.
Mesurez l’écartement des électrodes a
à
l’aide d’une jauge d’épaisseur avant d’installer la
bougie. Réglez l’écartement conformément aux
prescriptions si nécessaire.
Pour replacer la bougie:
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Vissez la bougie au couple correct. Bougie standard: BR8HS
Ecartement des électrodes:
0,6–0,7 mm (0,024–0,028 in)
Couple de la bougie:
25 N·m (2,5 kgf·m, 18 ft·lb)
A_F0M-83.book Page 29 Saturday, August 4, 2001 9:11 AM

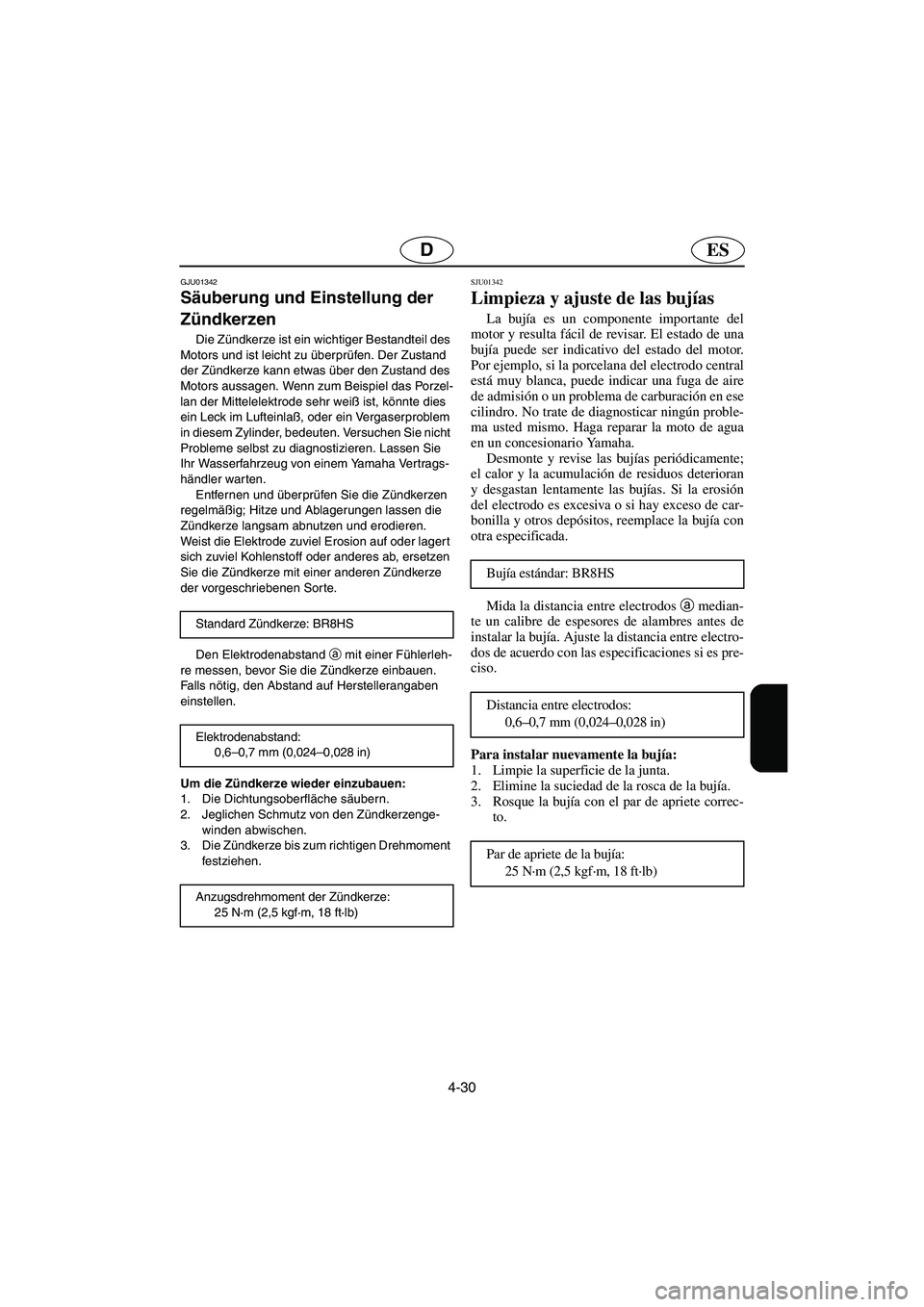

4-30
ESD
GJU01342
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder, bedeuten. Versuchen Sie nicht
Probleme selbst zu diagnostizieren. Lassen Sie
Ihr Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig; Hitze und Ablagerungen lassen die
Zündkerze langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen, bevor Sie die Zündkerze einbauen.
Fa l l s nötig, den Abstand auf Herstellerangaben
einstellen.
Um die Zündkerze wieder einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze bis zum richtigen Drehmoment
festziehen. Standard Zündkerze: BR8HS
Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU01342
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si la erosión
del electrodo es excesiva o si hay exceso de car-
bonilla y otros depósitos, reemplace la bujía con
otra especificada.
Mida la distancia entre electrodos
a median-
te un calibre de espesores de alambres antes de
instalar la bujía. Ajuste la distancia entre electro-
dos de acuerdo con las especificaciones si es pre-
ciso.
Para instalar nuevamente la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Rosque la bujía con el par de apriete correc-
to. Bujía estándar: BR8HS
Distancia entre electrodos:
0,6–0,7 mm (0,024–0,028 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
A_F0M-83.book Page 30 Saturday, August 4, 2001 9:11 AM

4-31
F

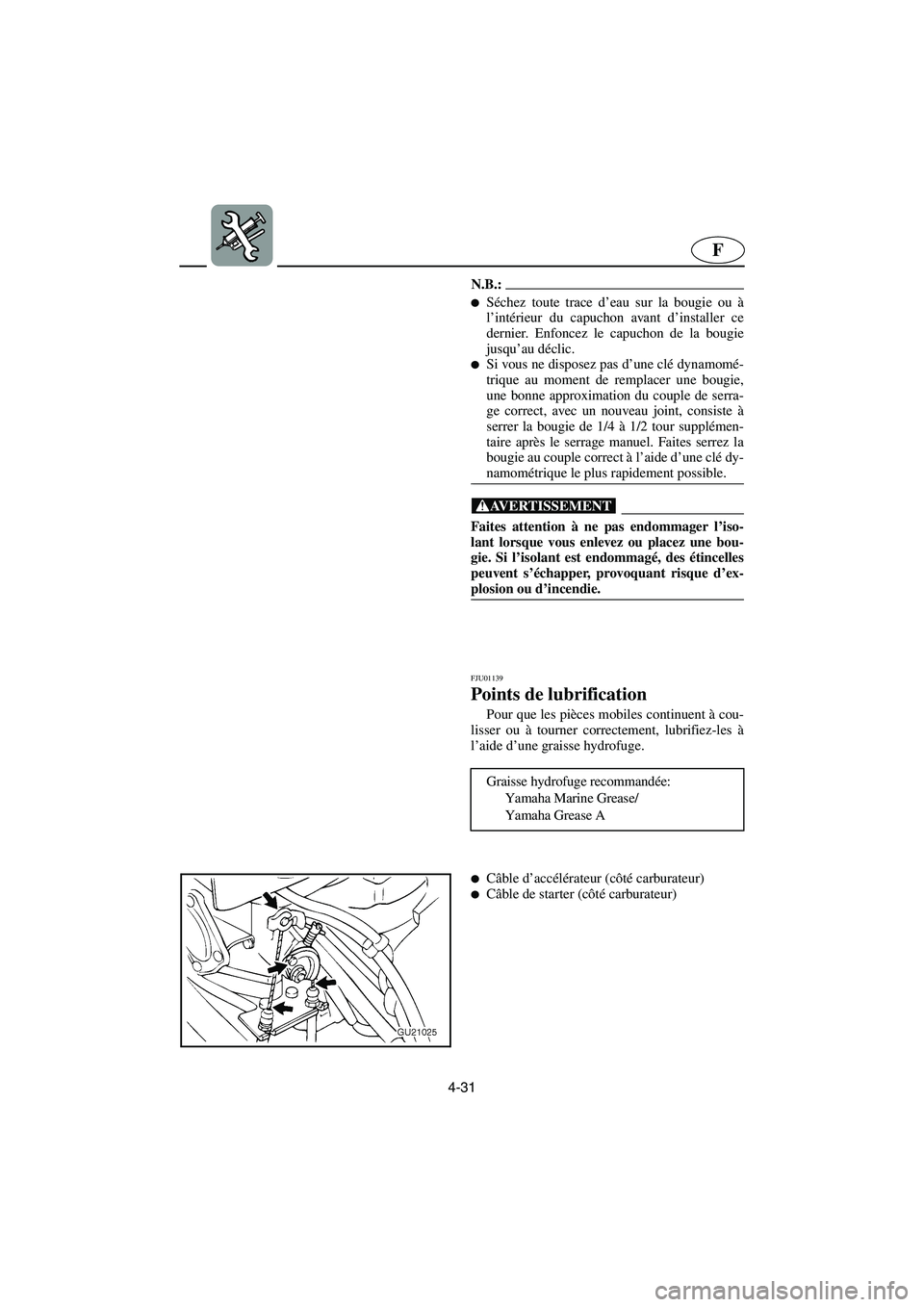

N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’au déclic.

Si vous ne disposez pas d’une clé dynamomé-
trique au moment de remplacer une bougie,
une bonne approximation du couple de serra-
ge correct, avec un nouveau joint, consiste à
serrer la bougie de 1/4 à 1/2 tour supplémen-
taire après le serrage manuel. Faites serrez la
bougie au couple correct à l’aide d’une clé dy-
namométrique le plus rapidement possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, provoquant risque d’ex-
plosion ou d’incendie.
@
FJU01139
Points de lubrification
Pour que les pièces mobiles continuent à cou-
lisser ou à tourner correctement, lubrifiez-les à
l’aide d’une graisse hydrofuge.
Graisse hydrofuge recommandée:
Yamaha Marine Grease/
Yamaha Grease A

Câble d’accélérateur (côté carburateur)
Câble de starter (côté carburateur)
A_F0M-83.book Page 31 Saturday, August 4, 2001 9:11 AM

4-32
ESD

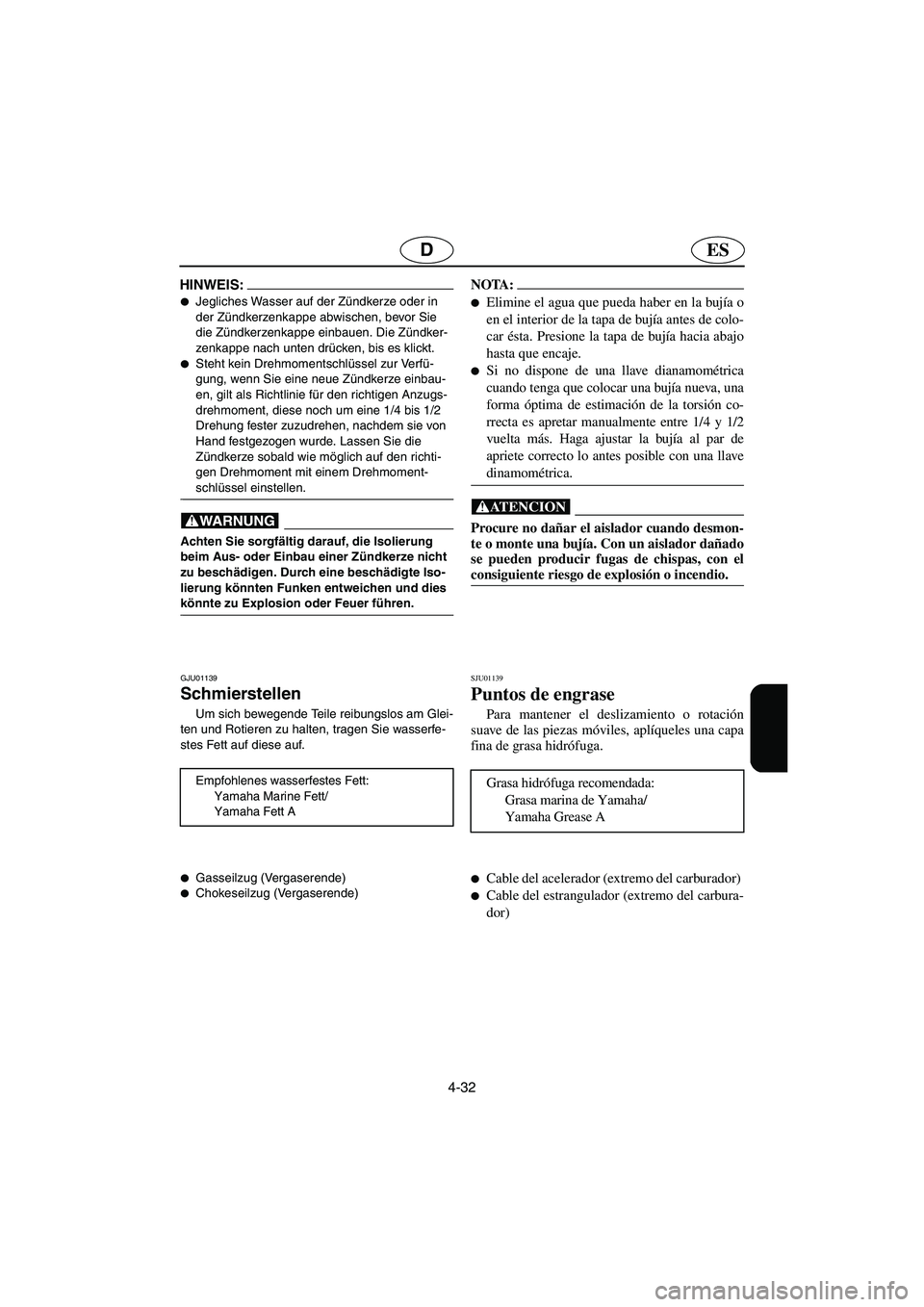

HINWEIS:@
Jegliches Wasser auf der Zündkerze oder in
der Zündkerzenkappe abwischen, bevor Sie
die Zündkerzenkappe einbauen. Die Zündker-
zenkappe nach unten drücken, bis es klickt.

Steht kein Drehmomentschlüssel zur Verfü-
gung, wenn Sie eine neue Zündkerze einbau-
en, gilt als Richtlinie für den richtigen Anzugs-
drehmoment, diese noch um eine 1/4 bis 1/2
Drehung fester zuzudrehen, nachdem sie von
Hand festgezogen wurde. Lassen Sie die
Zündkerze sobald wie möglich auf den richti-
gen Drehmoment mit einem Drehmoment-
schlüssel einstellen.
@
@ Achten Sie sorgfältig darauf, die Isolierung
beim Aus- oder Einbau einer Zündkerze nicht
zu beschädigen. Durch eine beschädigte Iso-
lierung könnten Funken entweichen und dies
könnte zu Explosion oder Feuer führen.
@
GJU01139
Schmierstellen
Um sich bewegende Teile reibungslos am Glei-
ten und Rotieren zu halten, tragen Sie wasserfe-
stes Fett auf diese auf.
Empfohlenes wasserfestes Fett:
Yamaha Marine Fett/
Yamaha Fett A

Gasseilzug (Vergaserende)
Chokeseilzug (Vergaserende)
NOTA:@
Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car ésta. Presione la tapa de bujía hacia abajo
hasta que encaje.

Si no dispone de una llave dianamométrica
cuando tenga que colocar una bujía nueva, una
forma óptima de estimación de la torsión co-
rrecta es apretar manualmente entre 1/4 y 1/2
vuelta más. Haga ajustar la bujía al par de
apriete correcto lo antes posible con una llave
dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
SJU01139
Puntos de engrase
Para mantener el deslizamiento o rotación
suave de las piezas móviles, aplíqueles una capa
fina de grasa hidrófuga.
Grasa hidrófuga recomendada:
Grasa marina de Yamaha/
Yamaha Grease A

Cable del acelerador (extremo del carburador)

Cable del estrangulador (extremo del carbura-
dor)
A_F0M-83.book Page 32 Saturday, August 4, 2001 9:11 AM

4-33
F

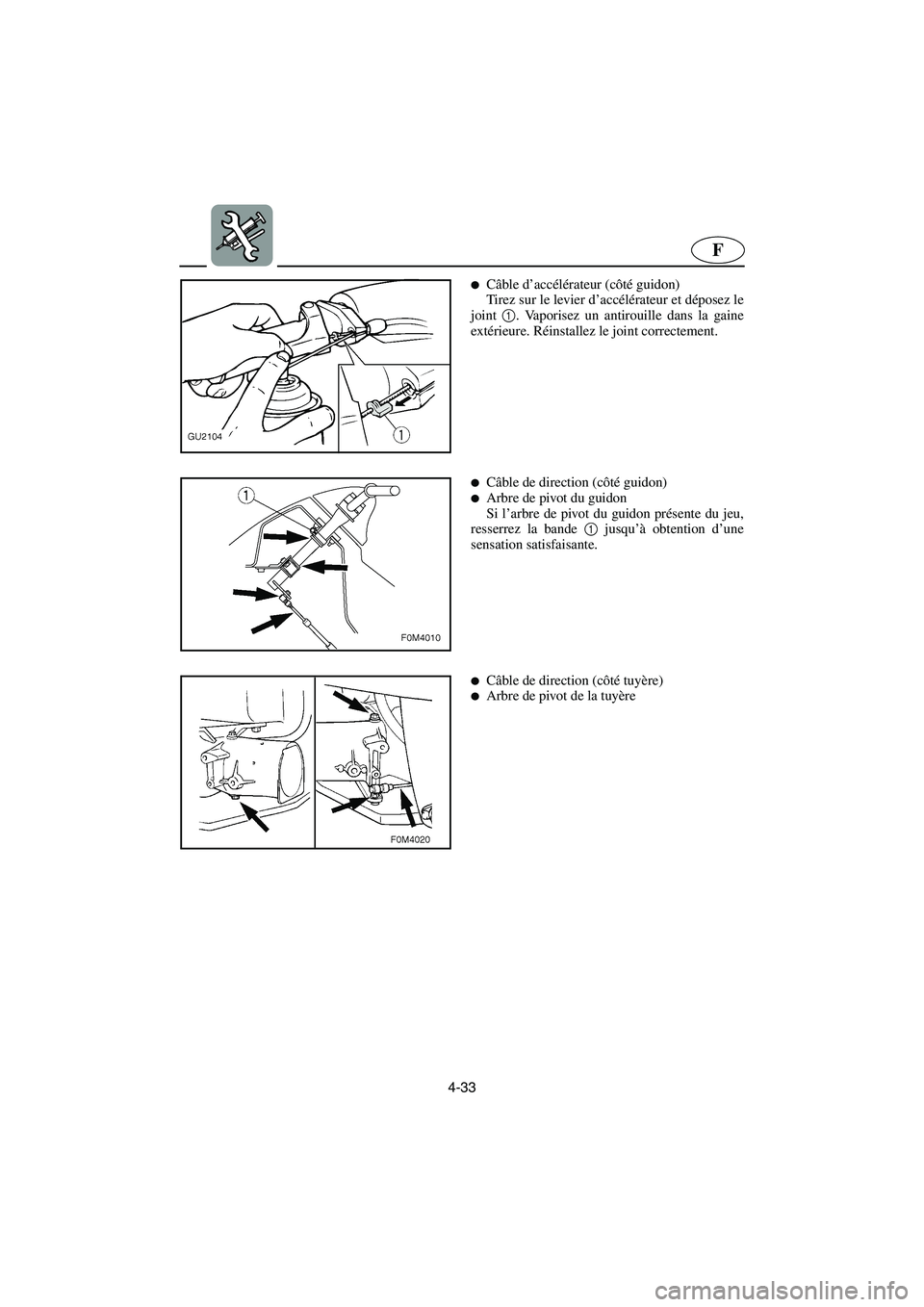

Câble d’accélérateur (côté guidon)
Tirez sur le levier d’accélérateur et déposez le
joint 1. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement.

Câble de direction (côté guidon)
Arbre de pivot du guidon
Si l’arbre de pivot du guidon présente du jeu,
resserrez la bande 1 jusqu’à obtention d’une
sensation satisfaisante.

Câble de direction (côté tuyère)
Arbre de pivot de la tuyère
A_F0M-83.book Page 33 Saturday, August 4, 2001 9:11 AM
